2006 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

SAU23271
Comprobación de la
horquilla delantera
Debe comprobar el estado y el fun-
cionamiento de la horquilla delantera
del modo siguiente y según los inter-
valos especificados en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el estado
SWA10750
s s
ADVERTENCIA
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
Compruebe si los tubos interiores
presentan rasgaduras, daños y fugas
excesivas de aceite.
Para verificar el funcionamiento1. Sitúe el vehículo sobre una
superficie horizontal y manténga-
lo en posición vertical.
2. Mientras aplica el freno delante-
ro, empuje el manillar hacia aba-
jo con fuerza varias veces para
comprobar si se comprime y
rebota con suavidad.
SCA10590
ATENCIÓN:
Si observa cualquier daño en la
horquilla delantera o ésta no fun-
ciona con suavidad, hágala revisar
o reparar en un concesionario
Yamaha.
SAU23280
Comprobación de la
dirección
Los cojinetes de la dirección desgas-
tados o sueltos pueden constituir un
peligro. Por lo tanto, debe comprobar
el funcionamiento de la dirección del
modo siguiente y según los intervalos
especificados en el cuadro de mante-
nimiento periódico y engrase.
1. Coloque un soporte debajo del
motor para levantar del suelo la
rueda delantera.
SWA10750
s s
ADVERTENCIA
Sujete firmemente el vehículo de
forma que no exista riesgo de que
se caiga.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 65

2. Sujete los extremos inferiores de
las barras de la horquilla delante-
ra e intente moverlos hacia ade-
lante y hacia atrás. Si observa
cualquier juego libre, solicite a un
concesionario Yamaha que revise
o repare la dirección.SAU23290
Comprobación de los
cojinetes de las ruedas
Debe comprobar los cojinetes de las
ruedas delantera y trasera según los
intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase. Si existe juego en el cubo de
la rueda o ésta no gira con suavidad,
solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
SAU23380
Batería
La batería se encuentra detrás del
panel A. (Véase la página 6-7.)
Este modelo está equipado con una
batería sin mantenimiento (MF) que
no requiere ningún mantenimiento.
No es necesario comprobar el elec-
trólito ni añadir agua destilada.
SCA10620
ATENCIÓN:
No intente nunca extraer los pre-
cintos de las células de la batería,
ya que la dañaría de forma irrepa-
rable.
SWA10760
s s
ADVERTENCIA
El electrólito es tóxico y peli-
groso, ya que contiene ácido
sulfúrico que provoca graves
quemaduras. Evite todo con-
tacto con la piel, los ojos o la
ropa y protéjase siempre los
ojos cuando trabaje cerca de
una batería. En caso de con-
tacto, administre los PRIME-
ROS AUXILIOS siguientes.
• EXTERNO: Lavar con agua
abundante.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 66

• INTERNO: Beber grandes
cantidades de agua o leche y
llamar inmediatamente a un
médico.
• OJOS: Enjuagar con agua
durante 15 minutos y acudir
al médico sin demora.
Las baterías producen hidró-
geno explosivo. Por lo tanto,
mantenga las chispas, llamas,
cigarrillos, etc., alejados de la
batería y asegúrese de que la
ventilación sea suficiente
cuando la cargue en un espa-
cio cerrado.
MANTENGA ÉSTA Y CUAL-
QUIER OTRA BATERÍA FUERA
DEL ALCANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario
Yamaha lo antes posible para cargar-
la si le parece que está descargada.
Tenga en cuenta que la batería tiene
tendencia a descargarse más rápida-
mente si el vehículo está equipado
con accesorios eléctricos opcionales.Para guardar la batería
1. Batería
1. Si no va a utilizar el vehículo
durante más de un mes, des-
monte la batería, cárguela com-
pletamente y guárdela en un
lugar fresco y seco.
2. Si va a guardar la batería durante
más de dos meses, compruébela
al menos una vez al mes y cár-
guela completamente según sea
necesario.
3. Cargue completamente la batería
antes de instalarla.
4. Una vez instalada la batería, veri-
fique que los cables estén
correctamente conectados a los
bornes.
SCA10630
ATENCIÓN:
Mantenga siempre la batería
cargada. El almacenamiento
de una batería descargada
puede dañarla de forma irrepa-
rable.
Para cargar una batería sin
mantenimiento es necesario un
cargador de baterías especial
(de tensión constante). El uso
de un cargador convencional
dañará la batería. Si no dispone
de un cargador para baterías
sin mantenimiento, hágala car-
gar en un concesionario Yama-
ha.
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 67

SAU23613

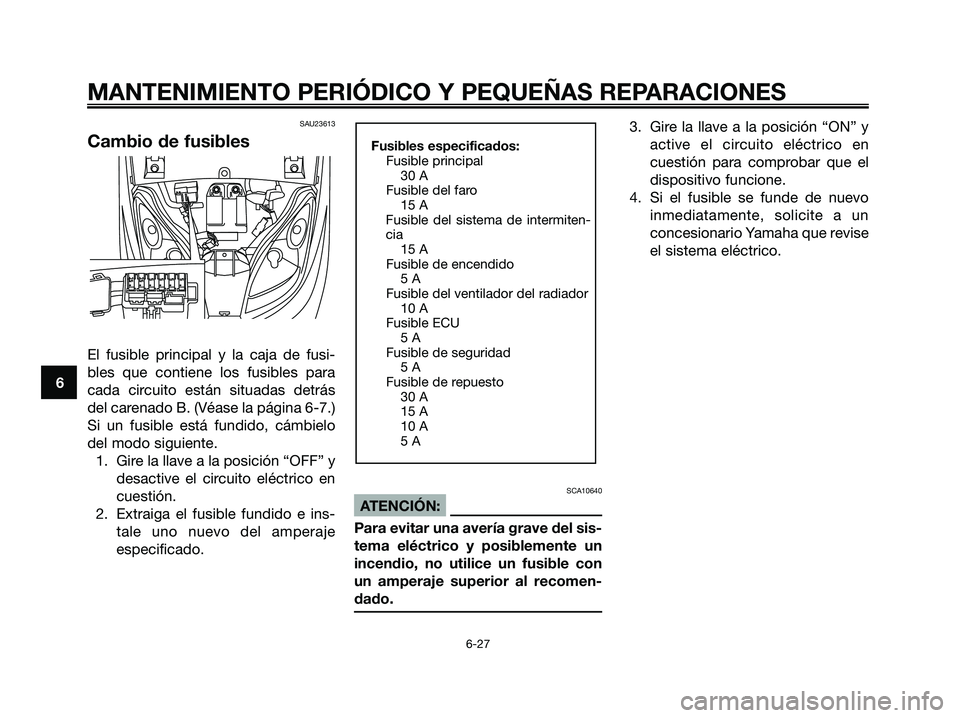

Cambio de fusibles
El fusible principal y la caja de fusi-
bles que contiene los fusibles para
cada circuito están situadas detrás
del carenado B. (Véase la página 6-7.)
Si un fusible está fundido, cámbielo
del modo siguiente.
1. Gire la llave a la posición “OFF” y
desactive el circuito eléctrico en
cuestión.
2. Extraiga el fusible fundido e ins-
tale uno nuevo del amperaje
especificado.
SCA10640
ATENCIÓN:
Para evitar una avería grave del sis-
tema eléctrico y posiblemente un
incendio, no utilice un fusible con
un amperaje superior al recomen-
dado.
3. Gire la llave a la posición “ON” y
active el circuito eléctrico en
cuestión para comprobar que el
dispositivo funcione.
4. Si el fusible se funde de nuevo
inmediatamente, solicite a un
concesionario Yamaha que revise
el sistema eléctrico.
Fusibles especificados:
Fusible principal
30 A
Fusible del faro
15 A
Fusible del sistema de intermiten-
cia
15 A
Fusible de encendido
5 A
Fusible del ventilador del radiador
10 A
Fusible ECU
5 A
Fusible de seguridad
5 A
Fusible de repuesto
30 A
15 A
10 A
5 A
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 68

SAU23910
Cambio de una bombilla del
faro
Este modelo está equipado con faros
dotados de bombillas de cuarzo. Si
se funde una bombilla del faro, cám-
biela del modo siguiente.
1. Desmonte el carenado B. (Véase
la página 6-7.)
2. Desconecte el acoplador del faro
y luego desmonte la tapa de la
bombilla del faro.
1. Tapa de la bombilla faro delantero
3. Desmonte el portabombillas del
faro como se muestra en la figu-
ra siguiente y luego extraiga la
bombilla fundida.
1. Conexión bombilla faro delantero
NOTA:
El procedimiento para desmontarlo
depende del tipo de portabombillas
instalado en su vehículo.
SWA10790
s s
ADVERTENCIA
Las bombillas de los faros se
calientan mucho. Por lo tanto,
mantenga los productos inflama-
bles alejados de un faro encendido
y no toque la bombilla hasta que se
haya enfriado.
4. Coloque una nueva bombilla en
su sitio y sujétela en el porta-
bombillas.
SCA10660
ATENCIÓN:
No toque la parte de cristal de la
bombilla del faro para no manchar-
la de aceite, ya que de lo contrario
perdería transparencia, luminosi-
dad y durabilidad. Elimine comple-
tamente toda suciedad y marcas
de dedos en la bombilla del faro
con un trapo humedecido en alco-
hol o diluyente.
5. Monte la tapa de la bombilla y
conecte el acoplador.
6. Monte el carenado.
7. Solicite a un concesionario
Yamaha que ajuste la luz del faro
según sea necesario.
1
11
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 69

SAUT1260
Cambio de la bombilla de un
intermitente delantero
SCA10670
ATENCIÓN:
Es aconsejable que un concesiona-
rio Yamaha realice este trabajo.
1. Coloque el scooter sobre el
caballete central.
2. Desmonte el carenado A. (Véase
la página 6-7.)
3. Desmonte el casquillo (con la
bombilla) girándolo en el sentido
contrario al de las agujas del
reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.5. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
6. Monte el casquillo (con la bombi-
lla) girándolo en el sentido de las
agujas del reloj.
7. Monte el carenado.
SAUS1250
Cambio de la bombilla de la
luz de freno/piloto trasero o
de un intermitente trasero
Bombilla de la luz de freno/piloto
trasero
1. Desmonte la óptica de la luz de
freno/piloto trasero extrayendo
los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
3. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 70

4. Monte la óptica colocando los
tornillos.
Bombilla de intermitente trasero
1. Desmonte la óptica de la luz de
freno/piloto trasero extrayendo el
tornillo.
2. Desmonte la óptica de la bombi-
lla de luz de intermitencia extra-
yendo el tornillo.
3. Extraiga la bombilla fundida
empujándola hacia adentro y
girándola en el sentido contrario
al de las agujas del reloj.
4. Introduzca una nueva bombilla
en el casquillo, empújela hacia
adentro y luego gírela en el senti-
do de las agujas del reloj hasta
que se detenga.
5. Monte la óptica de la bombilla dela luz de intermitencia colocando
el tornillo.
6. Monte la óptica de la luz de fre-
no/piloto trasero colocando el
tornillo.
SCA10680
ATENCIÓN:
No apriete excesivamente los torni-
llos, ya que puede romperse la
óptica.
SAUS1150
Cambio de la bombilla de la
luz de la matrícula
1. Desmonte la óptica extrayendo el
tornillo.
2. Extraiga la bombilla fundida
tirando de ella.
3. Introduzca una nueva bombilla
en el casquillo.
4. Monte la óptica colocando el tor-
nillo.
SCA11190
ATENCIÓN:
No apriete excesivamente el torni-
llo, ya que se puede romper la ópti-
ca.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 71

SAUS1260
Cambio de la bombilla de la
luz de posición
Si se funde la bombilla de la luz de
posición, cámbiela del modo siguien-
te.
1. Desmonte el carenado B. (Con-
sulte la página 6-7).
1. Bombilla de la luz de posición
2. Extraiga el casquillo (con la bom-
billa) tirando de él.
3. Extraiga la bombilla fundida
tirando de ella.
4. Introduzca una nueva bombilla
en el casquillo.
5. Monte el casquillo (con la bombi-
lla) empujándolo dentro.
6. Monte el carenado B.
SAU25880
Identificación de averías
Aunque los scooter Yamaha son obje-
to de una completa revisión antes de
salir de fábrica, pueden surgir proble-
mas durante su utilización. Cualquier
problema en los sistemas de com-
bustible, compresión o encendido,
por ejemplo, puede dificultar el arran-
que y provocar una disminución de la
potencia.
Los siguientes cuadros de identifica-
ción de averías constituyen un proce-
dimiento rápido y fácil para que usted
mismo compruebe esos sistemas
vitales. No obstante, si es necesario
realizar cualquier reparación del sco-
oter, llévelo a un concesionario Yama-
ha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia
y conocimientos necesarios para
repararlo correctamente.
Utilice únicamente repuestos origina-
les Yamaha. Las imitaciones pueden
parecerse a los repuestos originales
Yamaha pero a menudo son de infe-
rior calidad, menos duraderos y pue-
den ocasionar costosas facturas de
reparación.
116
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 72
