SAU21300
Ajuste del carburador
El carburador es una parte importan-
te del motor y requiere un ajuste muy
sofisticado. Por lo tanto, todos los
ajustes del carburador debe realizar-
los un concesionario Yamaha que dis-
pone de los conocimientos y expe-
riencia profesional necesarios.
SAUS1290
Ajuste del juego libre del
cable del acelerador
1. Juego libre del cable del acelerador
El juego libre del cable del acelerador
debe medir 3 ~ 5 mm (0.11 ~ 0.19 in)
en el puño del acelerador. Comprue-
be periódicamente el juego libre del
cable del acelerador y, si es necesa-
rio, ajústelo del modo siguiente.
NOTA:
El ralentí del motor debe estar correc-
tamente ajustado antes de compro-
bar y ajustar el juego libre del cable
del acelerador.
1. Desmonte el carenado A (ver
página 6-7).2 Afloje la contratuerca.
3. Para incrementar el juego libre
del cable del acelerador gire la
tuerca de ajuste en la dirección
(a). Para reducir el juego libre del
cable del acelerador gire la tuer-
ca de ajuste en la dirección (b).
4. Apriete la contratuerca.
5. Monte el carenado.
(a)
(b)
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 57

SAU21401
Holgura de la válvula
La holgura de la válvula se altera con
el uso y, como consecuencia de ello,
se desajusta la mezcla de aire y gaso-
lina y/o el motor produce ruidos. Para
evitarlo, un concesionario Yamaha
debe ajustar la holgura de la válvula
según los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
SAU21870
Neumáticos
Para asegurar unas prestaciones
óptimas, la durabilidad y el funciona-
miento seguro de su vehículo, tome
nota de los puntos siguientes relati-
vos a los neumáticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de
los neumáticos antes de cada utiliza-
ción y, si es necesario, ajustarla.
SWA10500
s s
ADVERTENCIA
La presión de los neumáticos
debe comprobarse y ajustarse
con los neumáticos en frío (es
decir, cuando la temperatura
de los neumáticos sea igual a
la temperatura ambiente).
La presión de los neumáticos
debe ajustarse en función de la
velocidad, el peso total del
conductor, el pasajero, la carga
y los accesorios homologados
para este modelo.
SWA10450
s s
ADVERTENCIA
La carga influye enormemente en
las características de manejabili-
dad, frenada, prestaciones y segu-
ridad del vehículo; por lo tanto,
debe tener en cuenta las precau-
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
Hasta 90 kg (198 lb):
Delantero:
190 kPa (27.02 psi) (1.9 kgf/cm
2)
Trasero:
220 kPa (31.29 psi) (2.2 kgf/cm
2)
90 kg (198 lb) ~ máxima:
Delantero:
210 kPa (29.86 psi) (2.1 kgf/cm
2)
Trasero:
250 kPa (35.55 psi) (2.5 kgf/cm
2)
Carga máxima*:
181 kg (399.1 lb)
* Peso total del conductor, pasajero,
equipaje y accesoriosZAUM0053
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 58

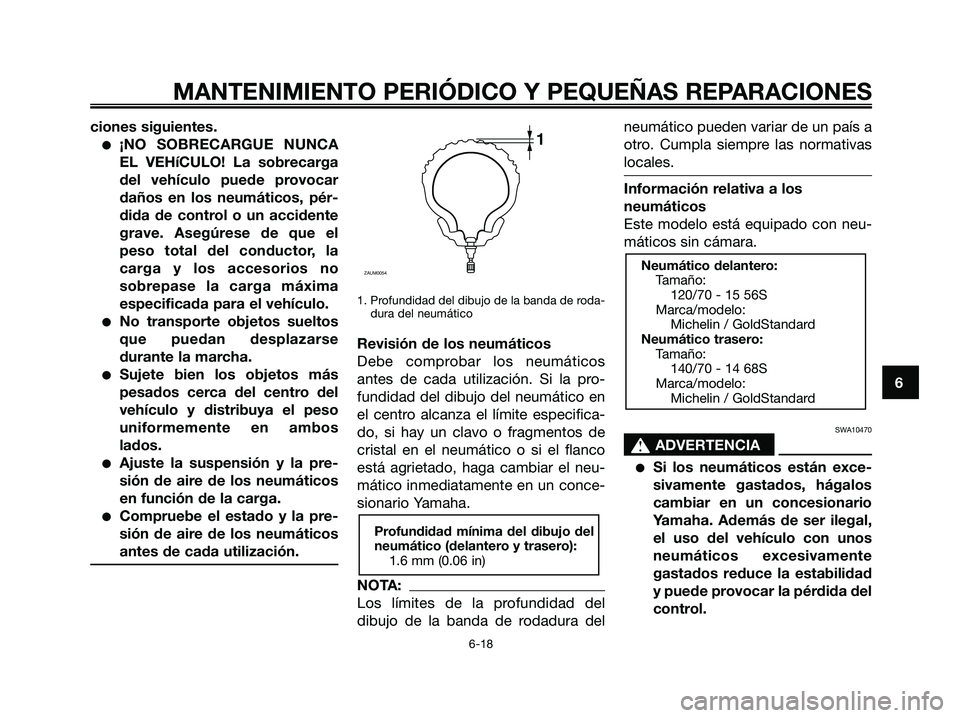

ciones siguientes.
¡NO SOBRECARGUE NUNCA
EL VEHíCULO! La sobrecarga
del vehículo puede provocar
daños en los neumáticos, pér-
dida de control o un accidente
grave. Asegúrese de que el
peso total del conductor, la
carga y los accesorios no
sobrepase la carga máxima
especificada para el vehículo.
No transporte objetos sueltos
que puedan desplazarse
durante la marcha.
Sujete bien los objetos más
pesados cerca del centro del
vehículo y distribuya el peso
uniformemente en ambos
lados.
Ajuste la suspensión y la pre-
sión de aire de los neumáticos
en función de la carga.
Compruebe el estado y la pre-
sión de aire de los neumáticos
antes de cada utilización.
1. Profundidad del dibujo de la banda de roda-
dura del neumático
Revisión de los neumáticos
Debe comprobar los neumáticos
antes de cada utilización. Si la pro-
fundidad del dibujo del neumático en
el centro alcanza el límite especifica-
do, si hay un clavo o fragmentos de
cristal en el neumático o si el flanco
está agrietado, haga cambiar el neu-
mático inmediatamente en un conce-
sionario Yamaha.
NOTA:
Los límites de la profundidad del
dibujo de la banda de rodadura delneumático pueden variar de un país a
otro. Cumpla siempre las normativas
locales.
Información relativa a los
neumáticos
Este modelo está equipado con neu-
máticos sin cámara.
SWA10470
s s
ADVERTENCIA
Si los neumáticos están exce-
sivamente gastados, hágalos
cambiar en un concesionario
Yamaha. Además de ser ilegal,
el uso del vehículo con unos
neumáticos excesivamente
gastados reduce la estabilidad
y puede provocar la pérdida del
control.
Neumático delantero:
Tamaño:
120/70 - 15 56S
Marca/modelo:
Michelin / GoldStandard
Neumático trasero:
Tamaño:
140/70 - 14 68S
Marca/modelo:
Michelin / GoldStandard
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
1
ZAUM0054
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 59

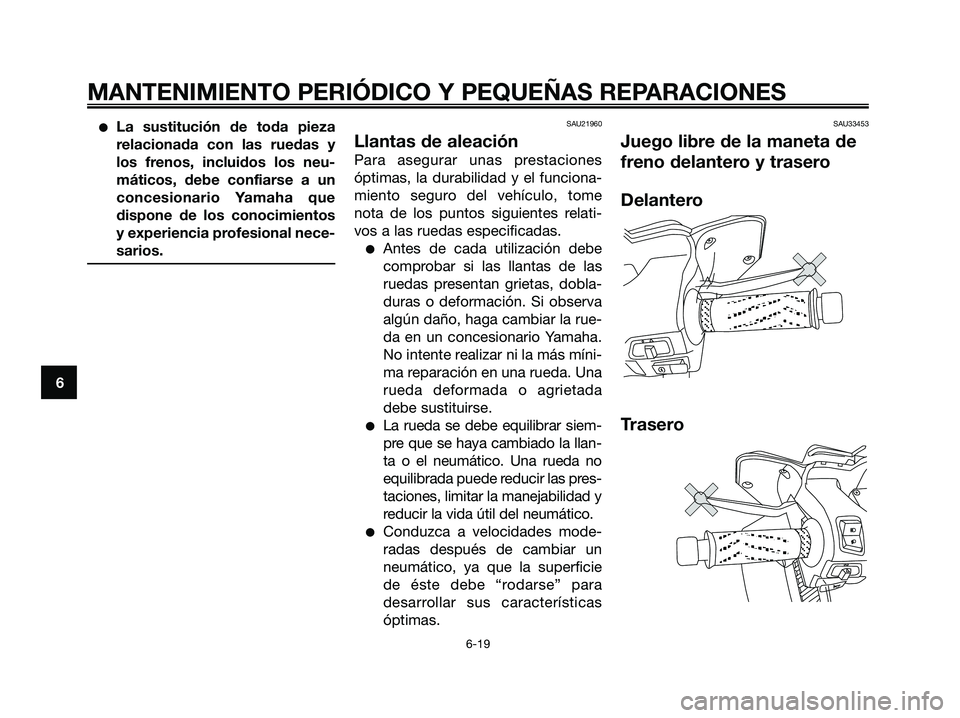

La sustitución de toda pieza
relacionada con las ruedas y
los frenos, incluidos los neu-
máticos, debe confiarse a un
concesionario Yamaha que
dispone de los conocimientos
y experiencia profesional nece-
sarios.SAU21960
Llantas de aleación
Para asegurar unas prestaciones
óptimas, la durabilidad y el funciona-
miento seguro del vehículo, tome
nota de los puntos siguientes relati-
vos a las ruedas especificadas.
Antes de cada utilización debe
comprobar si las llantas de las
ruedas presentan grietas, dobla-
duras o deformación. Si observa
algún daño, haga cambiar la rue-
da en un concesionario Yamaha.
No intente realizar ni la más míni-
ma reparación en una rueda. Una
rueda deformada o agrietada
debe sustituirse.
La rueda se debe equilibrar siem-
pre que se haya cambiado la llan-
ta o el neumático. Una rueda no
equilibrada puede reducir las pres-
taciones, limitar la manejabilidad y
reducir la vida útil del neumático.
Conduzca a velocidades mode-
radas después de cambiar un
neumático, ya que la superficie
de éste debe “rodarse” para
desarrollar sus características
óptimas.
SAU33453
Juego libre de la maneta de
freno delantero y trasero
Delantero
Trasero
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 60

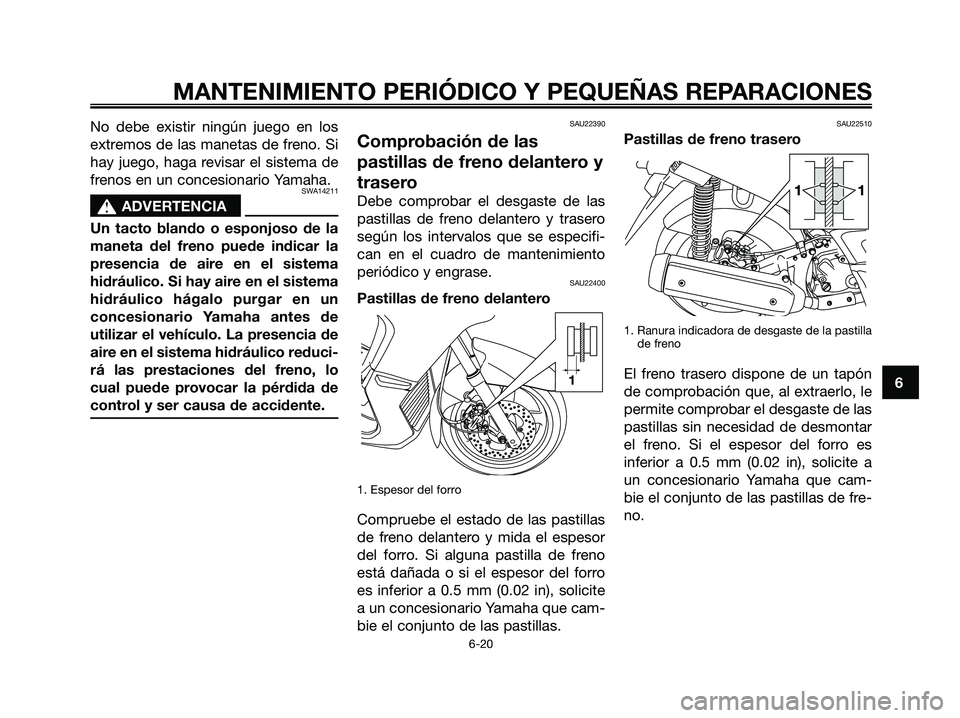

No debe existir ningún juego en los
extremos de las manetas de freno. Si
hay juego, haga revisar el sistema de
frenos en un concesionario Yamaha.
SWA14211
s s
ADVERTENCIA
Un tacto blando o esponjoso de la
maneta del freno puede indicar la
presencia de aire en el sistema
hidráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un
concesionario Yamaha antes de
utilizar el vehículo. La presencia de
aire en el sistema hidráulico reduci-
rá las prestaciones del freno, lo
cual puede provocar la pérdida de
control y ser causa de accidente.
SAU22390
Comprobación de las
pastillas de freno delantero y
trasero
Debe comprobar el desgaste de las
pastillas de freno delantero y trasero
según los intervalos que se especifi-
can en el cuadro de mantenimiento
periódico y engrase.
SAU22400
Pastillas de freno delantero
1. Espesor del forro
Compruebe el estado de las pastillas
de freno delantero y mida el espesor
del forro. Si alguna pastilla de freno
está dañada o si el espesor del forro
es inferior a 0.5 mm (0.02 in), solicite
a un concesionario Yamaha que cam-
bie el conjunto de las pastillas.
SAU22510
Pastillas de freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
El freno trasero dispone de un tapón
de comprobación que, al extraerlo, le
permite comprobar el desgaste de las
pastillas sin necesidad de desmontar
el freno. Si el espesor del forro es
inferior a 0.5 mm (0.02 in), solicite a
un concesionario Yamaha que cam-
bie el conjunto de las pastillas de fre-
no.
11
16
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 61

SAU22580
Comprobación del líquido de
freno
Si el líquido de freno es insuficiente,
puede entrar aire en el sistema y,
como consecuencia de ello, los fre-
nos pueden perder su eficacia.
Antes de utilizar el vehículo, verifique
que el líquido de freno se encuentre
por encima de la marca de nivel míni-
mo y añada líquido según sea nece-
sario. Un nivel bajo de líquido de fre-
no puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líqui-
do de freno está bajo, compruebe si
las pastillas están desgastadas y si el
sistema de frenos presenta alguna
fuga.
Observe las precauciones siguientes:
Cuando compruebe el nivel de
líquido, verifique que la parte
superior del depósito del líquido
de freno esté nivelada.
Utilice únicamente un líquido de
freno de la calidad recomendada,
ya que de lo contrario las juntasde goma se pueden deteriorar,
provocando fugas y reduciendo
la eficacia de los frenos.
Añada el mismo tipo de líquido
de freno. La mezcla de líquidos
diferentes puede provocar una
reacción química perjudicial y
reducir la eficacia de los frenos.
Evite que penetre agua en el
depósito cuando añada líquido.
El agua reducirá significativa-
mente el punto de ebullición del
líquido y puede provocar una
obstrucción por vapor.
El líquido de freno puede dañar
las superficies pintadas o las pie-
zas de plástico. Elimine siempre
inmediatamente el líquido que se
haya derramado.
A medida que las pastillas de fre-
no se desgastan, es normal que
el nivel de líquido de freno dismi-
nuya de forma gradual. No obs-
tante, si el nivel de líquido de fre-
Líquido de freno recomendado:
DOT 4
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 62

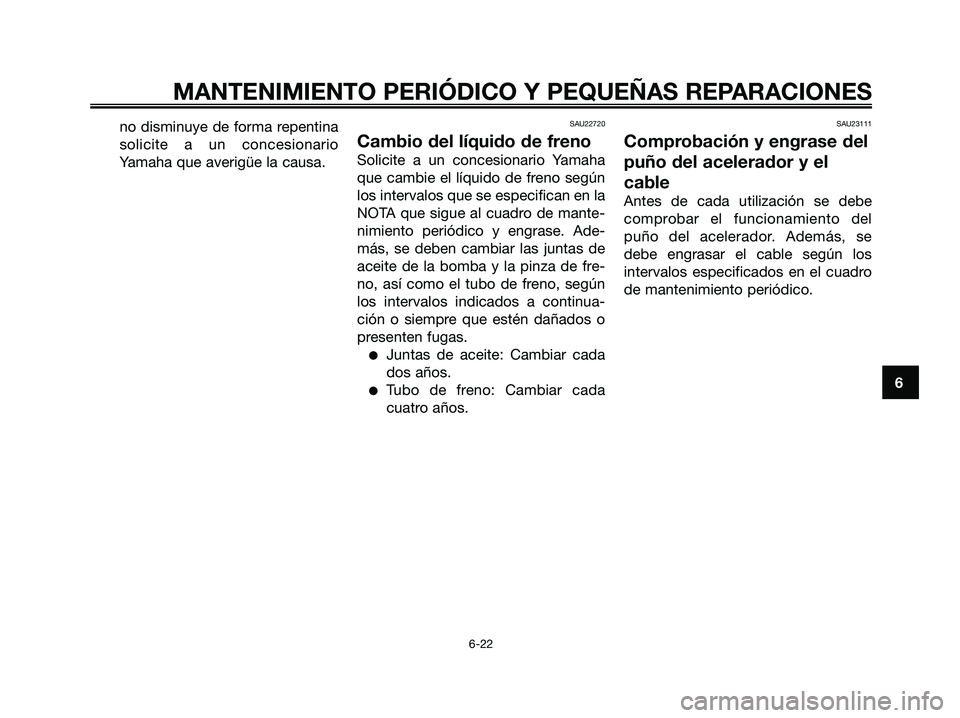

no disminuye de forma repentina
solicite a un concesionario
Yamaha que averigüe la causa.SAU22720
Cambio del líquido de freno
Solicite a un concesionario Yamaha
que cambie el líquido de freno según
los intervalos que se especifican en la
NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Ade-
más, se deben cambiar las juntas de
aceite de la bomba y la pinza de fre-
no, así como el tubo de freno, según
los intervalos indicados a continua-
ción o siempre que estén dañados o
presenten fugas.
Juntas de aceite: Cambiar cada
dos años.
Tubo de freno: Cambiar cada
cuatro años.
SAU23111
Comprobación y engrase del
puño del acelerador y el
cable
Antes de cada utilización se debe
comprobar el funcionamiento del
puño del acelerador. Además, se
debe engrasar el cable según los
intervalos especificados en el cuadro
de mantenimiento periódico.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 63

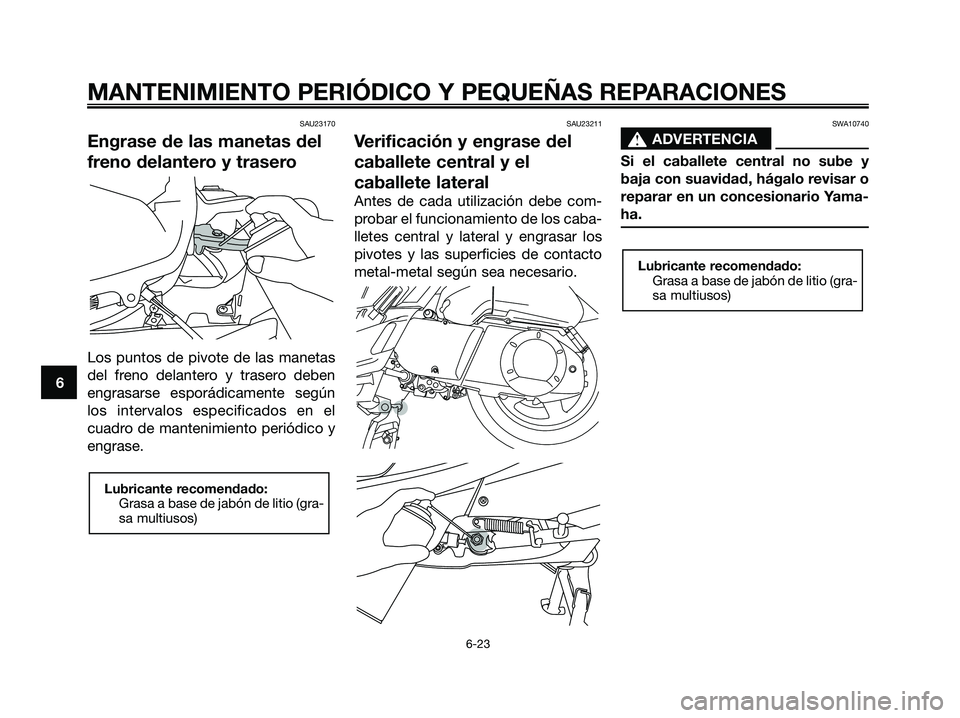

SAU23170
Engrase de las manetas del
freno delantero y trasero
Los puntos de pivote de las manetas
del freno delantero y trasero deben
engrasarse esporádicamente según
los intervalos especificados en el
cuadro de mantenimiento periódico y
engrase.
SAU23211
Verificación y engrase del
caballete central y el
caballete lateral
Antes de cada utilización debe com-
probar el funcionamiento de los caba-
lletes central y lateral y engrasar los
pivotes y las superficies de contacto
metal-metal según sea necesario.
SWA10740
s s
ADVERTENCIA
Si el caballete central no sube y
baja con suavidad, hágalo revisar o
reparar en un concesionario Yama-
ha.
Lubricante recomendado:
Grasa a base de jabón de litio (gra-
sa multiusos)
Lubricante recomendado:
Grasa a base de jabón de litio (gra-
sa multiusos)
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 64
