2006 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

SAU15361

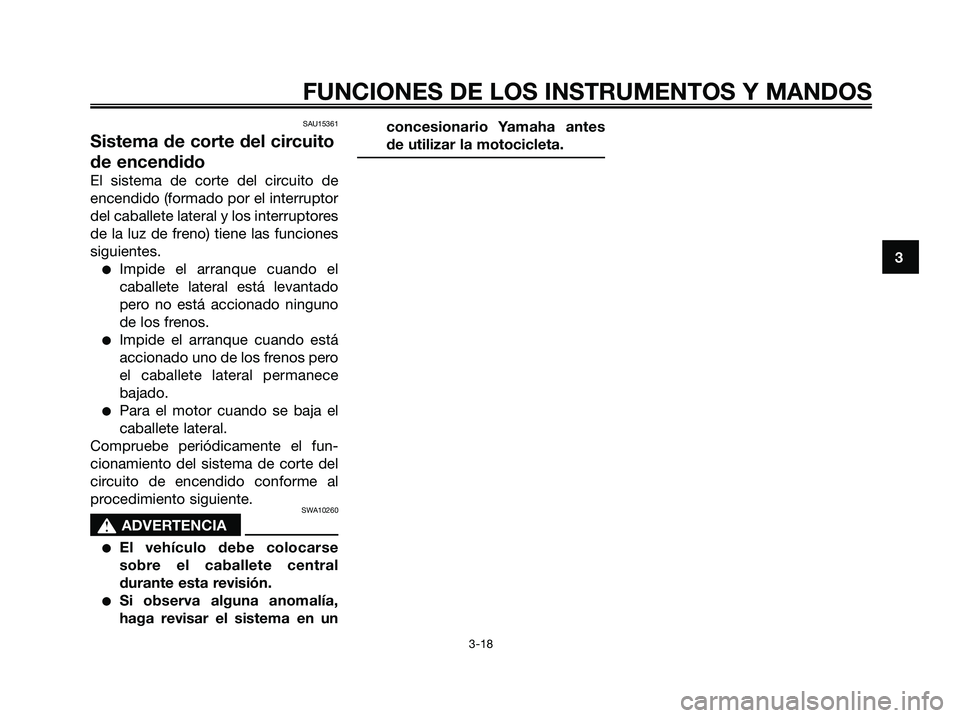

Sistema de corte del circuito
de encendido
El sistema de corte del circuito de
encendido (formado por el interruptor
del caballete lateral y los interruptores
de la luz de freno) tiene las funciones
siguientes.
Impide el arranque cuando el
caballete lateral está levantado
pero no está accionado ninguno
de los frenos.
Impide el arranque cuando está
accionado uno de los frenos pero
el caballete lateral permanece
bajado.
Para el motor cuando se baja el
caballete lateral.
Compruebe periódicamente el fun-
cionamiento del sistema de corte del
circuito de encendido conforme al
procedimiento siguiente.
SWA10260
s s
ADVERTENCIA
El vehículo debe colocarse
sobre el caballete central
durante esta revisión.
Si observa alguna anomalía,
haga revisar el sistema en unconcesionario Yamaha antes
de utilizar la motocicleta.
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 33

3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del freno puede estar averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Sí NO Sí NO NO SíNOTA:
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 34

SAU15591

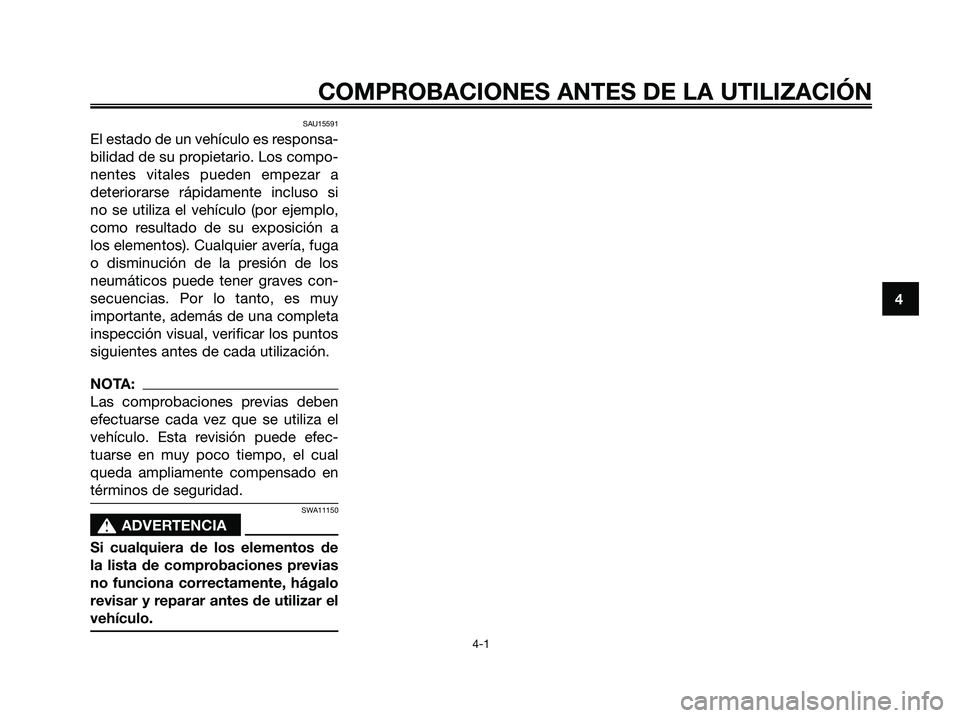

El estado de un vehículo es responsa-
bilidad de su propietario. Los compo-
nentes vitales pueden empezar a
deteriorarse rápidamente incluso si
no se utiliza el vehículo (por ejemplo,
como resultado de su exposición a
los elementos). Cualquier avería, fuga
o disminución de la presión de los
neumáticos puede tener graves con-
secuencias. Por lo tanto, es muy
importante, además de una completa
inspección visual, verificar los puntos
siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben
efectuarse cada vez que se utiliza el
vehículo. Esta revisión puede efec-
tuarse en muy poco tiempo, el cual
queda ampliamente compensado en
términos de seguridad.
SWA11150
s s
ADVERTENCIA
Si cualquiera de los elementos de
la lista de comprobaciones previas
no funciona correctamente, hágalo
revisar y reparar antes de utilizar el
vehículo.
4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 35

SAU15603
Lista de comprobaciones previas
4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
ELEMENTO COMPROBACIONES PÁGINA
• Comprobar nivel en el depósito de gasolina.
Gasolina• Poner gasolina si es necesario. 3-11, 3-12
• Comprobar si existen fugas en la línea de combustible.
• Comprobar nivel de aceite en el motor.
Aceite de motor• Si es necesario, añadir aceite del tipo recomendado hasta el nivel
6-9
especificado.
• Comprobar si existen fugas.
Aceite de la transmisión final• Comprobar si existen fugas. 6-11
• Comprobar nivel en el depósito de líquido refrigerante.
Líquido refrigerante• Si es necesario, añadir líquido refrigerante del tipo recomendado
6-12
hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigeración.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
Freno delantero• Cambiar si es necesario. 3-10, 6-19, 6-20, 6-21
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta
el nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un
concesionario Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
Freno trasero• Cambiar si es necesario. 3-11, 6-19, 6-20, 6-21
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta
el nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 36

4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
ELEMENTO COMPROBACIONES PÁGINA
• Verificar si el funcionamiento es suave.
Puño del acelerador• Comprobar el juego del cable.
6-16, 6-22
• Si es necesario, solicitar a un concesionario Yamaha que ajuste el
juego del cable y lubrique el cable y la caja del puño.
• Comprobar si están dañados.
Ruedas y neumáticos• Comprobar estado de los neumáticos y profundidad del dibujo.
6-17, 6-19
• Comprobar la presión.
• Corregir si es necesario.
Manetas de freno• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.6-23
Caballete central, • Verificar si el funcionamiento es suave.
caballete lateral• Lubricar los pivotes si es necesario.6-23
• Comprobar que todas las tuercas, pernos y tornillos estén
Fijaciones del bastidorcorrectamente apretados. —
• Apretar si es necesario.
Instrumentos, luces, • Comprobar funcionamiento.
señales e interruptores• Corregir si es necesario.—
• Comprobar funcionamiento del sistema de corte del circuito de encendido.
Interruptor del caballete lateral• Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el 3-17
vehículo.
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 37

SAU15980
SWA10870
s s
ADVERTENCIA
Familiarícese bien con todos
los mandos y sus funciones
antes de utilizar la motocicleta.
Consulte a un concesionario
Yamaha si tiene alguna duda
acerca de alguno de los man-
dos o funciones.
No arranque nunca el motor ni
lo utilice en un lugar cerrado.
Los gases del escape son tóxi-
cos y su inhalación puede pro-
vocar rápidamente la pérdida
del conocimiento y la muerte.
Asegúrese siempre de que la
ventilación sea adecuada.
Para su seguridad, arranque
siempre el motor con el caba-
llete central bajado.
SAUM1210
Arranque del motor en fríoSCA10250
ATENCIÓN:
Véanse en la página 5-4 las instruc-
ciones para rodar el motor antes de
utilizar el vehículo por primera vez.
1. Gire la llave a la posición “ON”.
2. Cierre completamente el acelera-
dor.
3. Arranque el motor pulsando el
interruptor de arranque mientras
aplica el freno delantero o trase-
ro.
NOTA:
Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos
segundos e inténtelo de nuevo. Cadaintento de arranque debe ser lo más
breve posible a fin de preservar la
batería. No accione el arranque
durante más de 10 segundos segui-
dos.
SCA11040
ATENCIÓN:
Para prolongar al máximo la vida
útil del motor, ¡nunca acelere
mucho con el motor frío!
5
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 38

SAU16760

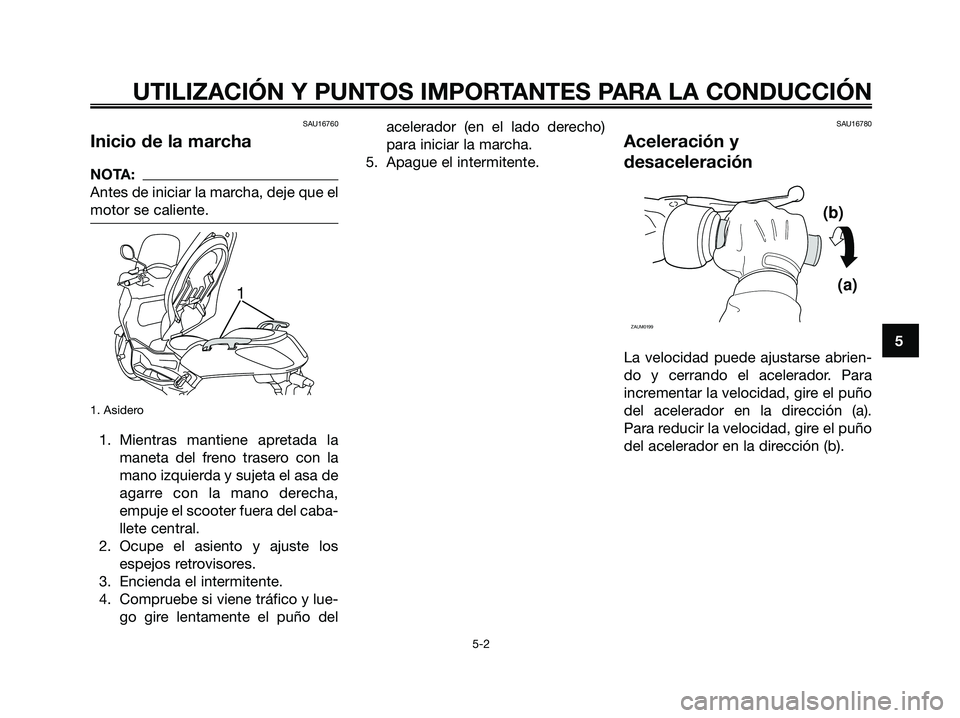

Inicio de la marcha
NOTA:
Antes de iniciar la marcha, deje que el
motor se caliente.
1. Asidero
1. Mientras mantiene apretada la
maneta del freno trasero con la
mano izquierda y sujeta el asa de
agarre con la mano derecha,
empuje el scooter fuera del caba-
llete central.
2. Ocupe el asiento y ajuste los
espejos retrovisores.
3. Encienda el intermitente.
4. Compruebe si viene tráfico y lue-
go gire lentamente el puño delacelerador (en el lado derecho)
para iniciar la marcha.
5. Apague el intermitente.
SAU16780
Aceleración y
desaceleración
La velocidad puede ajustarse abrien-
do y cerrando el acelerador. Para
incrementar la velocidad, gire el puño
del acelerador en la dirección (a).
Para reducir la velocidad, gire el puño
del acelerador en la dirección (b).
(b)
(a)
ZAUM0199
1
5
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-2
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 39

SAU16791
Frenada
1. Cierre completamente el acelera-
dor.
2. Aplique simultáneamente los fre-
nos delantero y trasero aumen-
tando la presión de forma gra-
dual.
SWA10300
s s
ADVERTENCIA
Evite frenar fuerte o brusca-
mente (en especial cuando
esté inclinado hacia un lado),
ya que el scooter puede derra-
par o volcar.
Cruces del tren, los rieles del
tranvía, las planchas de hierro
en lugares en obra y las tapas
de alcantarilla pueden ser muyresbaladizos cuando están
mojados. Por lo tanto, reduzca
la velocidad cuando se aproxi-
me a dichos lugares y crúcelos
con precaución.
Tenga en cuenta que frenar
sobre una calzada húmeda es
mucho más difícil.
Conduzca despacio al bajar
una pendiente, ya que frenar
puede resultar muy difícil.
SAU16820
Consejos para reducir el
consumo de gasolina
El consumo de gasolina depende en
gran medida del estilo de conduc-
ción. Considere los consejos siguien-
tes para reducir el consumo de gaso-
lina:
Evite revolucionar mucho el
motor durante las aceleraciones.
Evite revolucionar mucho el
motor en punto muerto.
Pare el motor en lugar de dejarlo
a ralentí durante periodos prolon-
gados (p. ej. en los atascos, en
los semáforos o en los pasos a
nivel).
6
UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-3
