2006 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

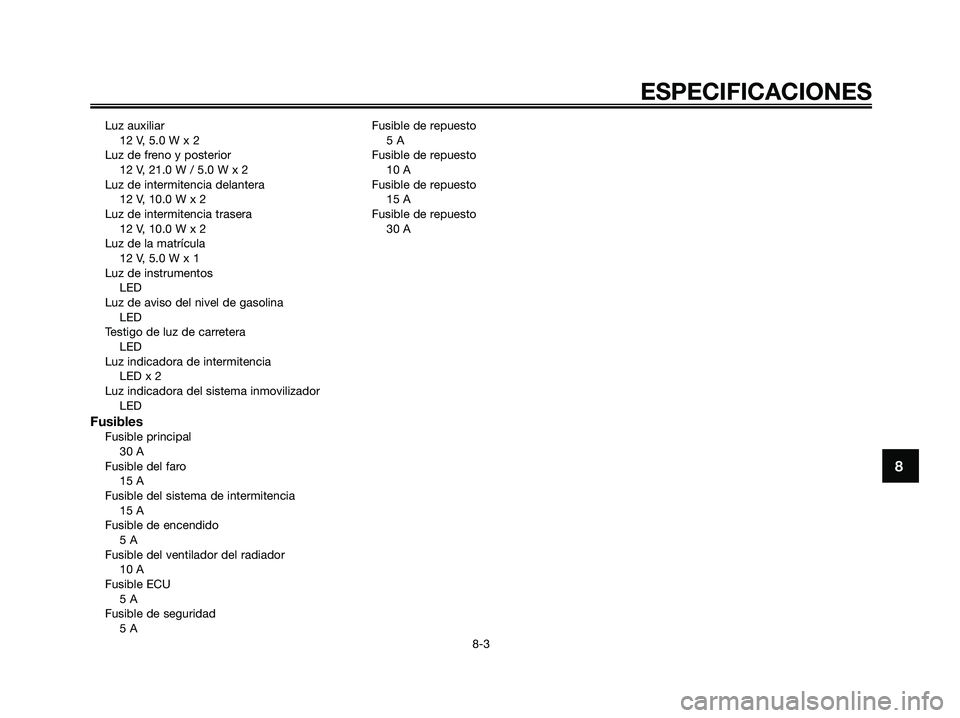

Luz auxiliar
12 V, 5.0 W x 2
Luz de freno y posterior
12 V, 21.0 W / 5.0 W x 2
Luz de intermitencia delantera
12 V, 10.0 W x 2
Luz de intermitencia trasera
12 V, 10.0 W x 2
Luz de la matrícula
12 V, 5.0 W x 1
Luz de instrumentos
LED
Luz de aviso del nivel de gasolina
LED
Testigo de luz de carretera
LED
Luz indicadora de intermitencia
LED x 2
Luz indicadora del sistema inmovilizador
LED
FusiblesFusible principal
30 A
Fusible del faro
15 A
Fusible del sistema de intermitencia
15 A
Fusible de encendido
5 A
Fusible del ventilador del radiador
10 A
Fusible ECU
5 A
Fusible de seguridad
5 AFusible de repuesto
5 A
Fusible de repuesto
10 A
Fusible de repuesto
15 A
Fusible de repuesto
30 A
8
ESPECIFICACIONES
8-3
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 81

SAU26351
Números de identificación
Anote el número de identificación de
la llave, el número de identificación
del vehículo y los datos de la etiqueta
del modelo en los espacios previstos
más abajo para utilizarlos como refe-
rencia cuando solicite repuestos a un
concesionario Yamaha o en caso de
robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE
LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA
DEL MODELO:
SAU26381
Número de identificación de la
llave
1. Etiqueta de la llave
2. Llave de registro (roja)
3. Llave estándar (negra)
El número de identificación de la llave
está grabado en la etiqueta de la lla-
ve. Anote este número en el espacio
previsto y utilícelo como referencia
cuando solicite una nueva llave.
SAU26410
Número de identificación del
vehículo
El número de identificación del vehí-
culo está grabado en el bastidor.
NOTA:
El número de identificación del vehí-
culo sirve para identificar el vehículo y
puede utilizarse para registrarla ante
las autoridades de su localidad a
efectos de matriculación.
9
INFORMACIÓN PARA EL CONSUMIDOR
9-1
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 82

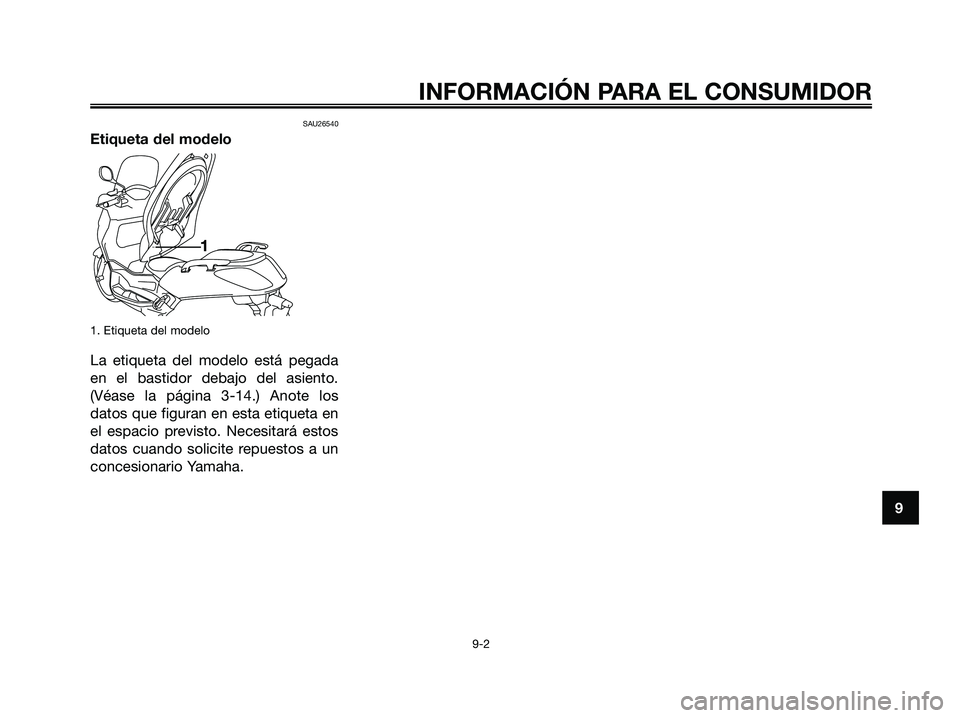

SAU26540
Etiqueta del modelo
1. Etiqueta del modelo
La etiqueta del modelo está pegada
en el bastidor debajo del asiento.
(Véase la página 3-14.) Anote los
datos que figuran en esta etiqueta en
el espacio previsto. Necesitará estos
datos cuando solicite repuestos a un
concesionario Yamaha.
1
9
INFORMACIÓN PARA EL CONSUMIDOR
9-2
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 83

AAceite de la transmisión final ...................6-11
Aceite de motor .........................................6-9
Aceleración y desaceleración ....................5-2
Alarma antirrobo (opcional) ........................3-9
Almacenamiento ........................................7-3
Arranque del motor en frío.........................5-1
Asiento .....................................................3-14
Aspectos de seguridad en la
conducción ..............................................1-4
BBatería ......................................................6-25
Bombilla de la luz de freno/piloto
trasero o un intermitente trasero,
cambio ...................................................6-29
Bombilla de la luz de la matrícula,
cambio ...................................................6-30
Bombilla de una luz de posición,
cambio ...................................................6-31
Bombilla del faro, cambio ........................6-28
Bombilla del intermitente (delantero),
cambio ...................................................6-29
Bujía, comprobación ..................................6-8
CCaballete central y caballete lateral,
comprobación y engrase .......................6-23
Caballete lateral .......................................3-17
Carburador, ajuste ...................................6-16
Carenados y paneles, desmontaje
y montaje .................................................6-7
Catalizador ...............................................3-13
Cojinetes de las ruedas, comprobación ..6-25
Compartimento porta objetos .................3-15
Compartimento porta objetos
(delantero) ..............................................3-14Conjuntos amortiguadores, ajuste ...........3-16
Conmutador de la luz de cruce/carretera..3-9
Consumo de gasolina, consejos para
reducirlo ...................................................5-3
Cuadro de mantenimiento y engrase
periódicos ................................................6-3
Cuadros de identificación de averías ......6-32
Cuidados ....................................................7-1
DDirección, comprobación .........................6-24
EEspecificaciones ........................................8-1
Estacionamiento ........................................5-4
Etiqueta del modelo ...................................9-2
F
Filtro de aire y filtro de aire de la caja
de la correa trapezoidal .........................6-14
Frenada ......................................................5-3
Fusibles, cambio ......................................6-27
HHolgura de la válvula ...............................6-17
Horquilla delantera, comprobación .........6-24
IIdentificación de averías ..........................6-31
Indicadores, luces indicadoras y luz
de aviso ...................................................3-3
Información relativa a la seguridad............1-1
Inicio de la marcha.....................................5-2
Interruptor de arranque ..............................3-9
Interruptor de intermitencia .......................3-9
Interruptor de la bocina .............................3-9
Interruptor de luces de emergencia...........3-9
Interruptor de ráfagas ................................3-9Interruptor principal/Bloqueo de
dirección ..................................................3-2
Interruptores del manillar ...........................3-9
JJuego de herramientas ..............................6-1
Juego libre de la maneta de freno
delantero y trasero.................................6-19
Juego libre del cable del acelerador,
ajuste .....................................................6-16
LLíquido de freno, cambio .........................6-22
Líquido de freno, comprobación .............6-21
Líquido refrigerante ..................................6-12
Lista de comprobaciones previas..............4-2
Luces indicadoras de intermitencia ...........3-3
Luz de aviso del nivel de gasolina .............3-3
Luz indicadora del sistema
inmovilizador ............................................3-3
MManeta de freno, delantero......................3-10
Maneta de freno, trasero .........................3-11
Manetas de freno, engrase ......................6-23
Medidor de gasolina ..................................3-4
Medidor de la temperatura del
refrigerante...............................................3-5
Multifunción, visor ......................................3-5
NNeumáticos ..............................................6-17
Número de identificación de la llave .........9-1
Número de identificación del vehículo ......9-1
Números de identificación .........................9-1
PPastillas de freno delantero y trasero,
comprobación........................................6-20
ÍNDICE
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 84

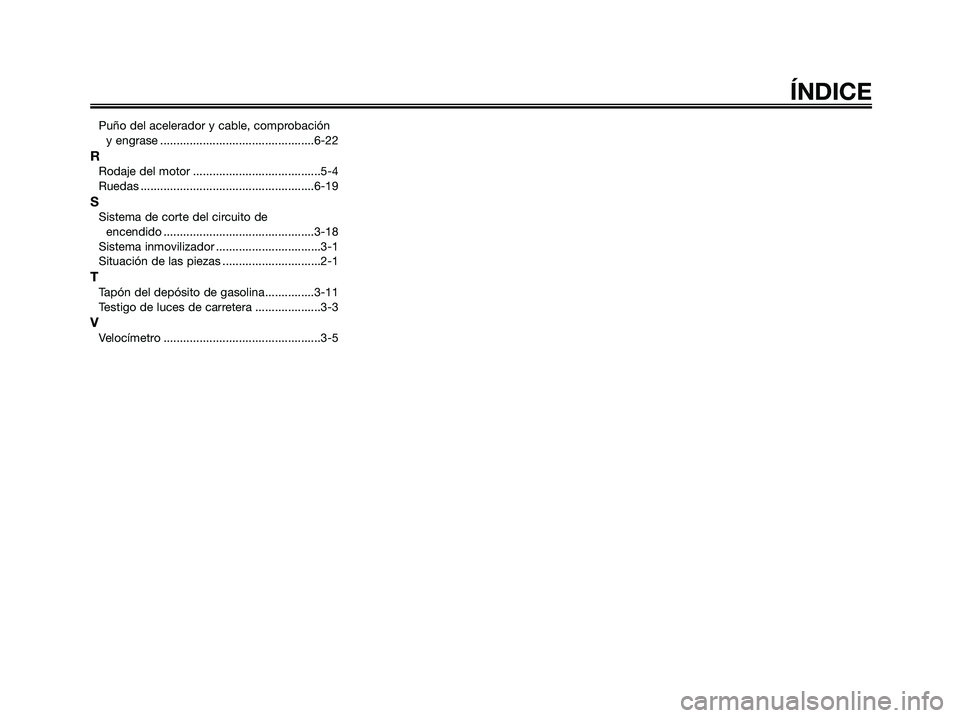

Puño del acelerador y cable, comprobación
y engrase ...............................................6-22
RRodaje del motor .......................................5-4
Ruedas .....................................................6-19
SSistema de corte del circuito de
encendido ..............................................3-18
Sistema inmovilizador ................................3-1
Situación de las piezas ..............................2-1
TTapón del depósito de gasolina...............3-11
Testigo de luces de carretera ....................3-3
V
Velocímetro ................................................3-5
ÍNDICE
1C0-F8199-S2.qxd 06/03/2006 13:04 Página 85

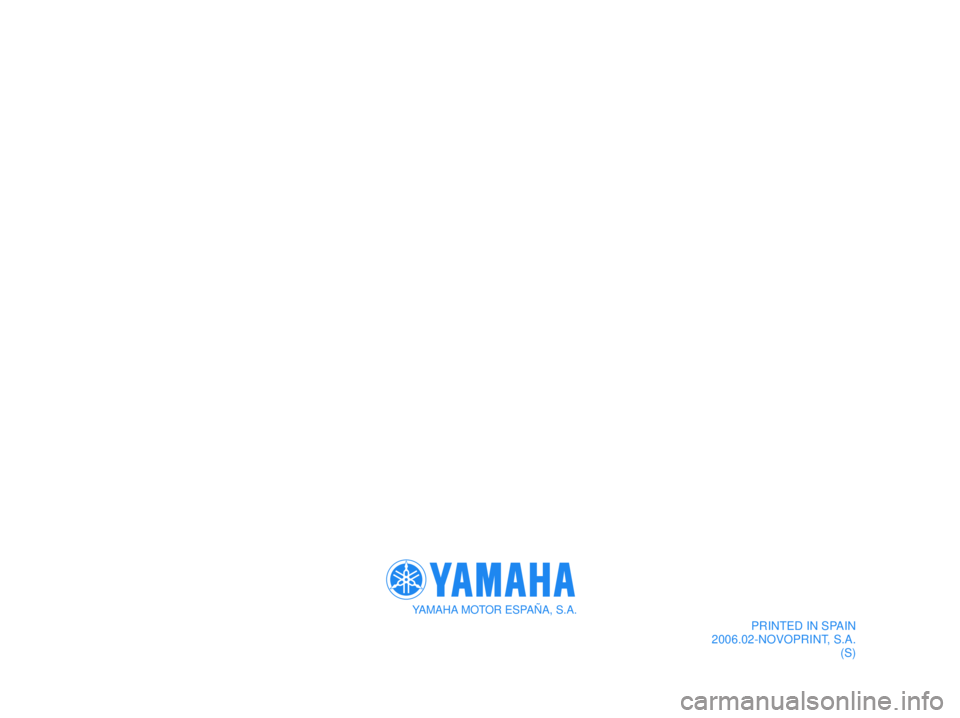

YAMAHA MOTOR ESPAÑA, S.A.
