2006 YAMAHA MT-03 Betriebsanleitungen (in German)

1
2
3
4
5
6
7
8
9
10

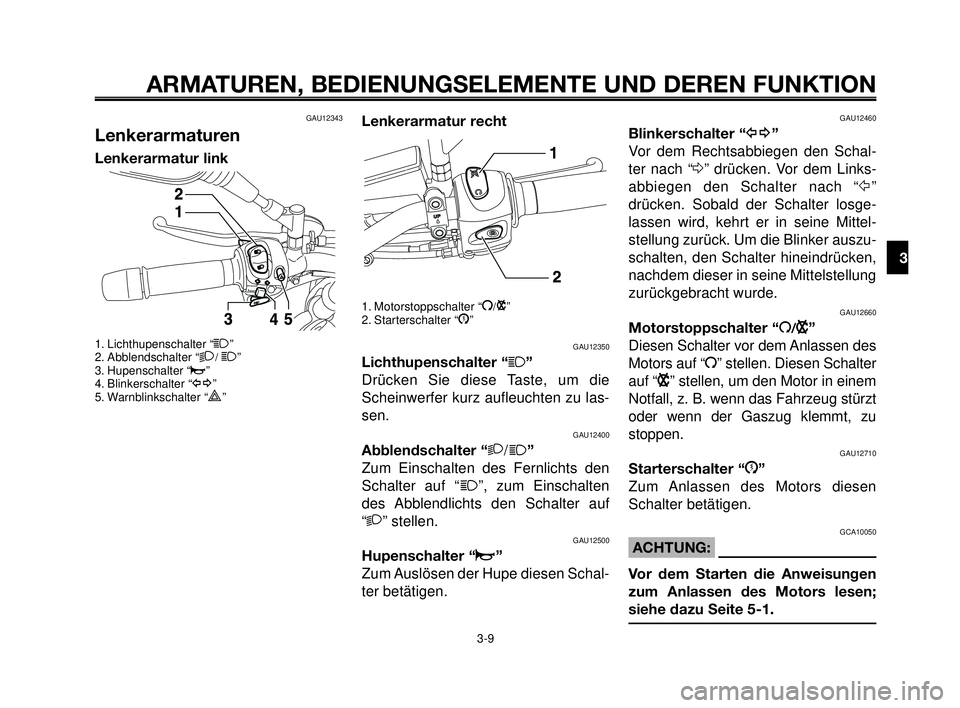

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
GAU12343
Lenkerarmaturen
Lenkerarmatur link
1. Lichthupenschalter “1”
2. Abblendschalter “2/ 1”
3. Hupenschalter “o”
4. Blinkerschalter “y”
5. Warnblinkschalter “
r”
Lenkerarmatur recht
1. Motorstoppschalter “I/B”
2. Starterschalter “J”
GAU12350
Lichthupenschalter “1”
Drücken Sie diese Taste, um die
Scheinwerfer kurz aufleuchten zu las-
sen.
GAU12400
Abblendschalter “2/1”
Zum Einschalten des Fernlichts den
Schalter auf “
1”, zum Einschalten
des Abblendlichts den Schalter auf
“2” stellen.
GAU12500
Hupenschalter “o”
Zum Auslösen der Hupe diesen Schal-
ter betätigen.
GAU12460
Blinkerschalter “y”
Vor dem Rechtsabbiegen den Schal-
ter nach “∆” drücken. Vor dem Links-
abbiegen den Schalter nach “Ÿ”
drücken. Sobald der Schalter losge-
lassen wird, kehrt er in seine Mittel-
stellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12660
Motorstoppschalter “I/B”
Diesen Schalter vor dem Anlassen des
Motors auf “I” stellen. Diesen Schalter
auf “
B” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt
oder wenn der Gaszug klemmt, zu
stoppen.
GAU12710
Starterschalter “J”
Zum Anlassen des Motors diesen
Schalter betätigen.
GCA10050
ACHTUNG:
Vor dem Starten die Anweisungen
zum Anlassen des Motors lesen;
siehe dazu Seite 5-1.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9
10
GAU12733

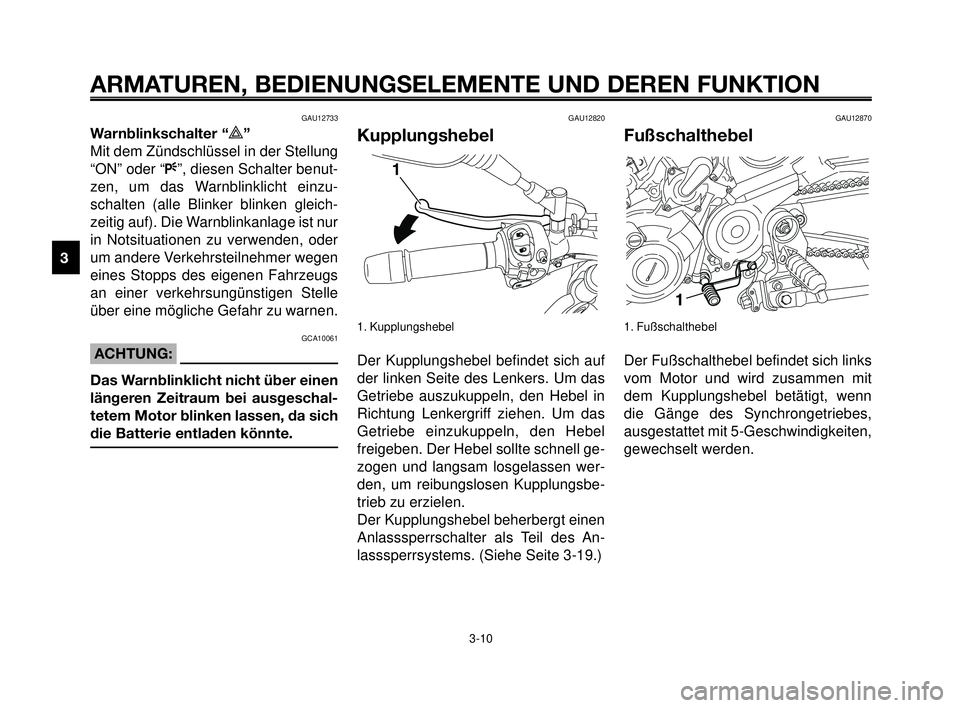

Warnblinkschalter “r”
Mit dem Zündschlüssel in der Stellung
“ON” oder “F”, diesen Schalter benut-
zen, um das Warnblinklicht einzu-
schalten (alle Blinker blinken gleich-
zeitig auf). Die Warnblinkanlage ist nur
in Notsituationen zu verwenden, oder
um andere Verkehrsteilnehmer wegen
eines Stopps des eigenen Fahrzeugs
an einer verkehrsungünstigen Stelle
über eine mögliche Gefahr zu warnen.
GCA10061
ACHTUNG:
Das Warnblinklicht nicht über einen
längeren Zeitraum bei ausgeschal-
tetem Motor blinken lassen, da sich
die Batterie entladen könnte.
GAU12820
Kupplungshebel
1. Kupplungshebel
Der Kupplungshebel befindet sich auf
der linken Seite des Lenkers. Um das
Getriebe auszukuppeln, den Hebel in
Richtung Lenkergriff ziehen. Um das
Getriebe einzukuppeln, den Hebel
freigeben. Der Hebel sollte schnell ge-
zogen und langsam losgelassen wer-
den, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen
Anlasssperrschalter als Teil des An-
lasssperrsystems. (Siehe Seite 3-19.)
GAU12870
Fußschalthebel
1. Fußschalthebel
Der Fußschalthebel befindet sich links
vom Motor und wird zusammen mit
dem Kupplungshebel betätigt, wenn
die Gänge des Synchrongetriebes,
ausgestattet mit 5-Geschwindigkeiten,
gewechselt werden.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-10

1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
GAU26822

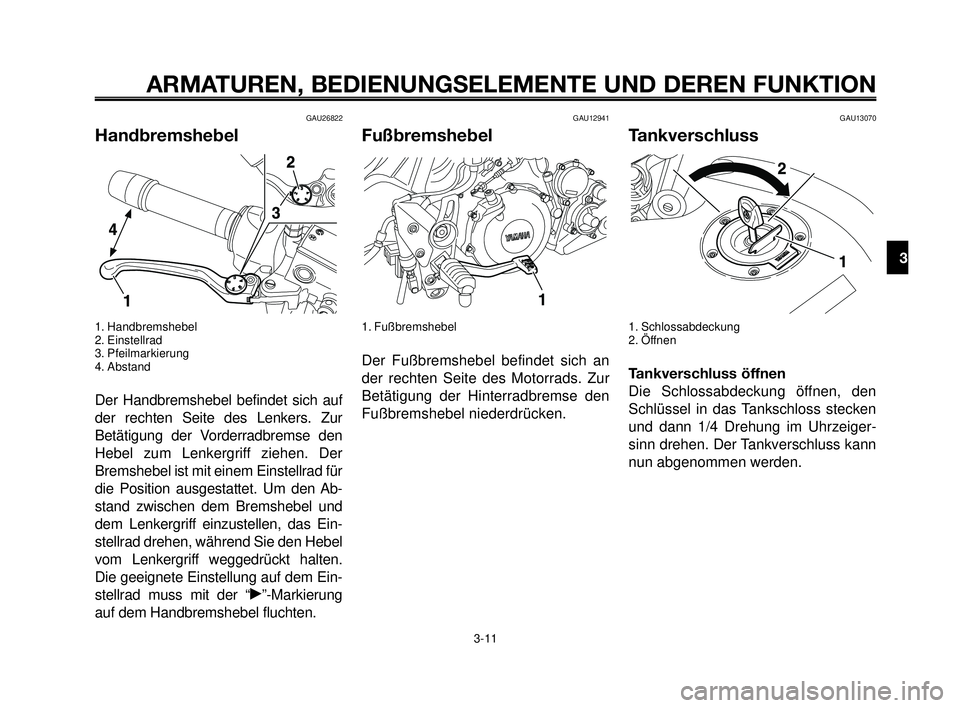

Handbremshebel
1. Handbremshebel
2. Einstellrad
3. Pfeilmarkierung
4. Abstand
Der Handbremshebel befindet sich auf
der rechten Seite des Lenkers. Zur
Betätigung der Vorderradbremse den
Hebel zum Lenkergriff ziehen. Der
Bremshebel ist mit einem Einstellrad für
die Position ausgestattet. Um den Ab-
stand zwischen dem Bremshebel und
dem Lenkergriff einzustellen, das Ein-
stellrad drehen, während Sie den Hebel
vom Lenkergriff weggedrückt halten.
Die geeignete Einstellung auf dem Ein-
stellrad muss mit der “˙”-Markierung
auf dem Handbremshebel fluchten.
GAU12941
Fußbremshebel
1. Fußbremshebel
Der Fußbremshebel befindet sich an
der rechten Seite des Motorrads. Zur
Betätigung der Hinterradbremse den
Fußbremshebel niederdrücken.
GAU13070
Tankverschluss
1. Schlossabdeckung
2. Öffnen
Tankverschluss öffnen
Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken
und dann 1/4 Drehung im Uhrzeiger-
sinn drehen. Der Tankverschluss kann
nun abgenommen werden.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-11

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9
10

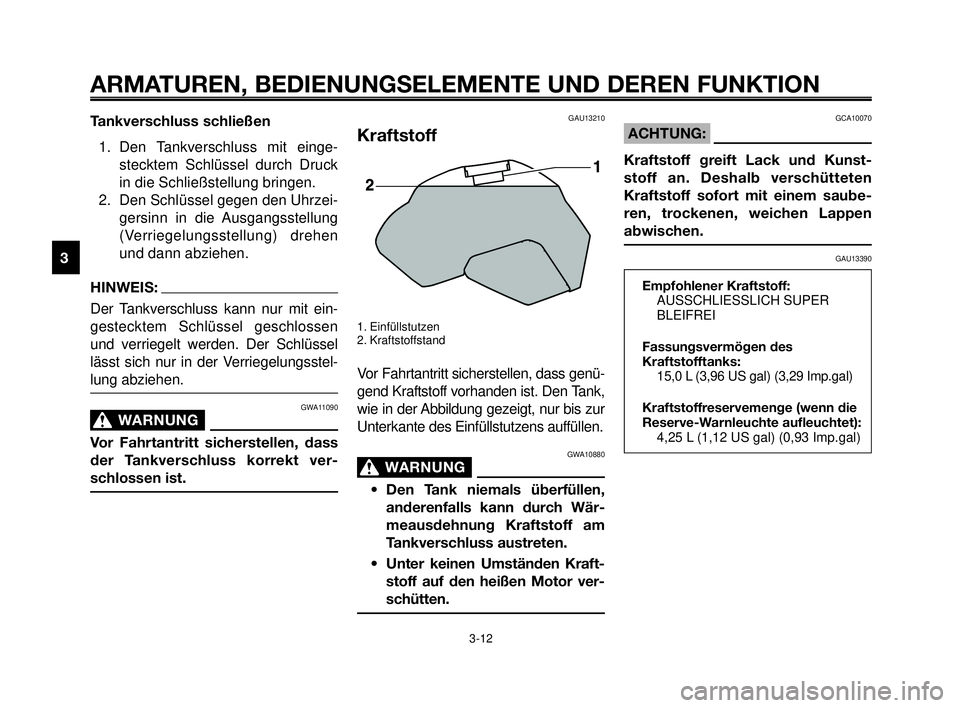

Tankverschluss schließen
1. Den Tankverschluss mit einge-
stecktem Schlüssel durch Druck
in die Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzei-
gersinn in die Ausgangsstellung
(Verriegelungsstellung) drehen
und dann abziehen.
HINWEIS:
Der Tankverschluss kann nur mit ein-
gestecktem Schlüssel geschlossen
und verriegelt werden. Der Schlüssel
lässt sich nur in der Verriegelungsstel-
lung abziehen.
GWA11090
WARNUNG0
Vor Fahrtantritt sicherstellen, dass
der Tankverschluss korrekt ver-
schlossen ist.
GAU13210
Kraftstoff
1. Einfüllstutzen
2. Kraftstoffstand
Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GWA10880
WARNUNG0
• Den Tank niemals überfüllen,
anderenfalls kann durch Wär-
meausdehnung Kraftstoff am
Tankverschluss austreten.
• Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
schütten.
GCA10070
ACHTUNG:
Kraftstoff greift Lack und Kunst-
stoff an. Deshalb verschütteten
Kraftstoff sofort mit einem saube-
ren, trockenen, weichen Lappen
abwischen.
GAU13390
Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER
BLEIFREI
Fassungsvermögen des
Kraftstofftanks:
15,0 L (3,96 US gal) (3,29 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
4,25 L (1,12 US gal) (0,93 Imp.gal)
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-12

1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
GAUB1300

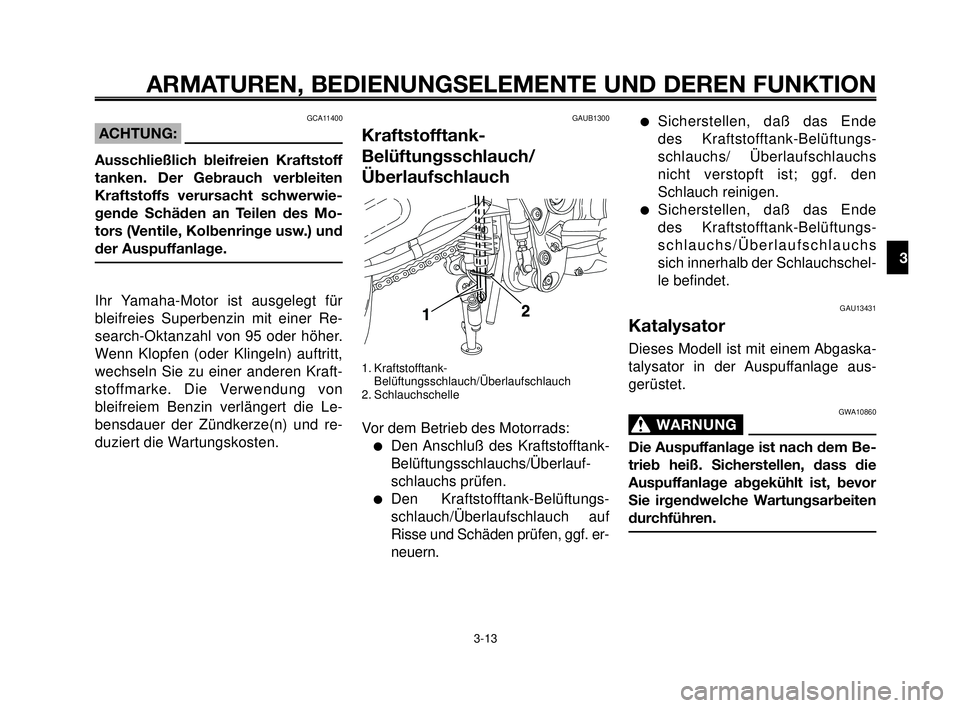

Kraftstofftank-
Belüftungsschlauch/
Überlaufschlauch
1. Kraftstofftank-
Belüftungsschlauch/Überlaufschlauch
2. Schlauchschelle
Vor dem Betrieb des Motorrads:
Den Anschluß des Kraftstofftank-
Belüftungsschlauchs/Überlauf-
schlauchs prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf
Risse und Schäden prüfen, ggf. er-
neuern.
GCA11400
ACHTUNG:
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht schwerwie-
gende Schäden an Teilen des Mo-
tors (Ventile, Kolbenringe usw.) und
der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für
bleifreies Superbenzin mit einer Re-
search-Oktanzahl von 95 oder höher.
Wenn Klopfen (oder Klingeln) auftritt,
wechseln Sie zu einer anderen Kraft-
stoffmarke. Die Verwendung von
bleifreiem Benzin verlängert die Le-
bensdauer der Zündkerze(n) und re-
duziert die Wartungskosten.
Sicherstellen, daß das Ende
des Kraftstofftank-Belüftungs-
schlauchs/ Überlaufschlauchs
nicht verstopft ist; ggf. den
Schlauch reinigen.
Sicherstellen, daß das Ende
des Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs
sich innerhalb der Schlauchschel-
le befindet.
GAU13431
Katalysator
Dieses Modell ist mit einem Abgaska-
talysator in der Auspuffanlage aus-
gerüstet.
GWA10860
WARNUNG0
Die Auspuffanlage ist nach dem Be-
trieb heiß. Sicherstellen, dass die
Auspuffanlage abgekühlt ist, bevor
Sie irgendwelche Wartungsarbeiten
durchführen.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-13

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9
10

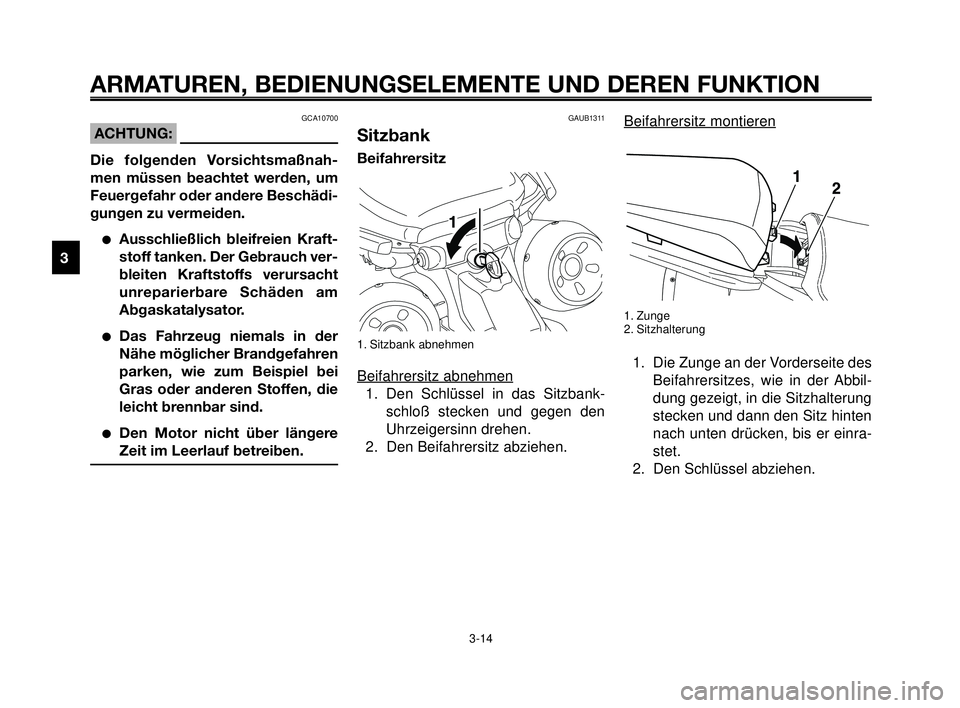

Beifahrersitz montieren
1. Zunge
2. Sitzhalterung
1. Die Zunge an der Vorderseite des
Beifahrersitzes, wie in der Abbil-
dung gezeigt, in die Sitzhalterung
stecken und dann den Sitz hinten
nach unten drücken, bis er einra-
stet.
2. Den Schlüssel abziehen.
GAUB1311
Sitzbank
Beifahrersitz
1. Sitzbank abnehmen
Beifahrersitz abnehmen
1. Den Schlüssel in das Sitzbank-
schloß stecken und gegen den
Uhrzeigersinn drehen.
2. Den Beifahrersitz abziehen.
GCA10700
ACHTUNG:
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschädi-
gungen zu vermeiden.
Ausschließlich bleifreien Kraft-
stoff tanken. Der Gebrauch ver-
bleiten Kraftstoffs verursacht
unreparierbare Schäden am
Abgaskatalysator.
Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, die
leicht brennbar sind.
Den Motor nicht über längere
Zeit im Leerlauf betreiben.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-14

1
2
3
4
5
6
7
8
9
10
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15

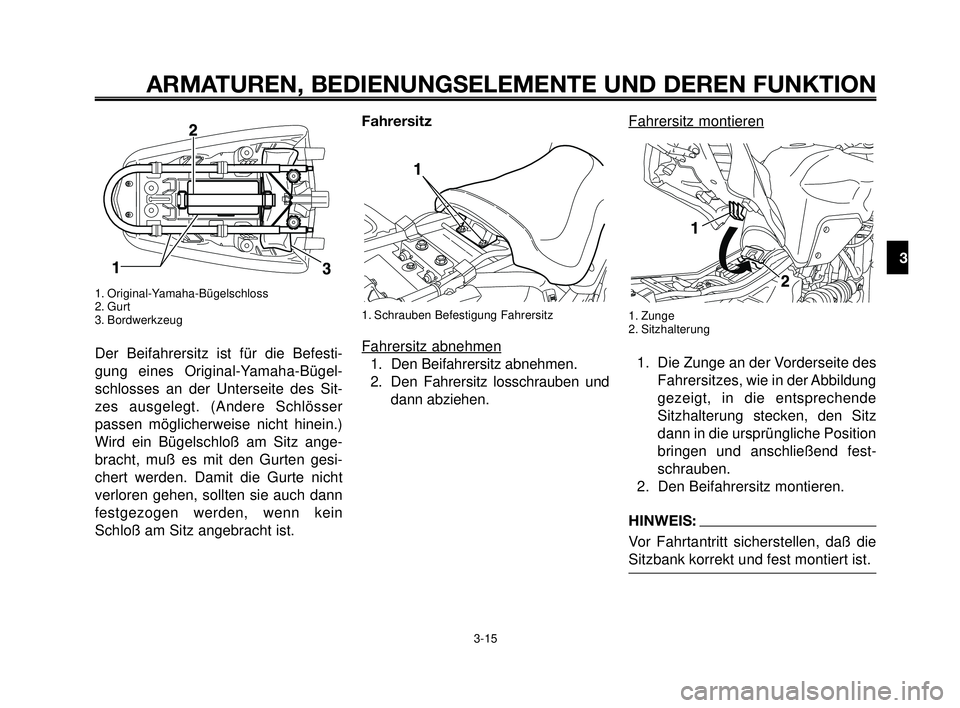

1. Original-Yamaha-Bügelschloss
2. Gurt
3. Bordwerkzeug
Der Beifahrersitz ist für die Befesti-
gung eines Original-Yamaha-Bügel-
schlosses an der Unterseite des Sit-
zes ausgelegt. (Andere Schlösser
passen möglicherweise nicht hinein.)
Wird ein Bügelschloß am Sitz ange-
bracht, muß es mit den Gurten gesi-
chert werden. Damit die Gurte nicht
verloren gehen, sollten sie auch dann
festgezogen werden, wenn kein
Schloß am Sitz angebracht ist.
Fahrersitz
1. Schrauben Befestigung Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz losschrauben und
dann abziehen.
Fahrersitz montieren
1. Zunge
2. Sitzhalterung
1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung
gezeigt, in die entsprechende
Sitzhalterung stecken, den Sitz
dann in die ursprüngliche Position
bringen und anschließend fest-
schrauben.
2. Den Beifahrersitz montieren.
HINWEIS:
Vor Fahrtantritt sicherstellen, daß die
Sitzbank korrekt und fest montiert ist.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-15

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9
10

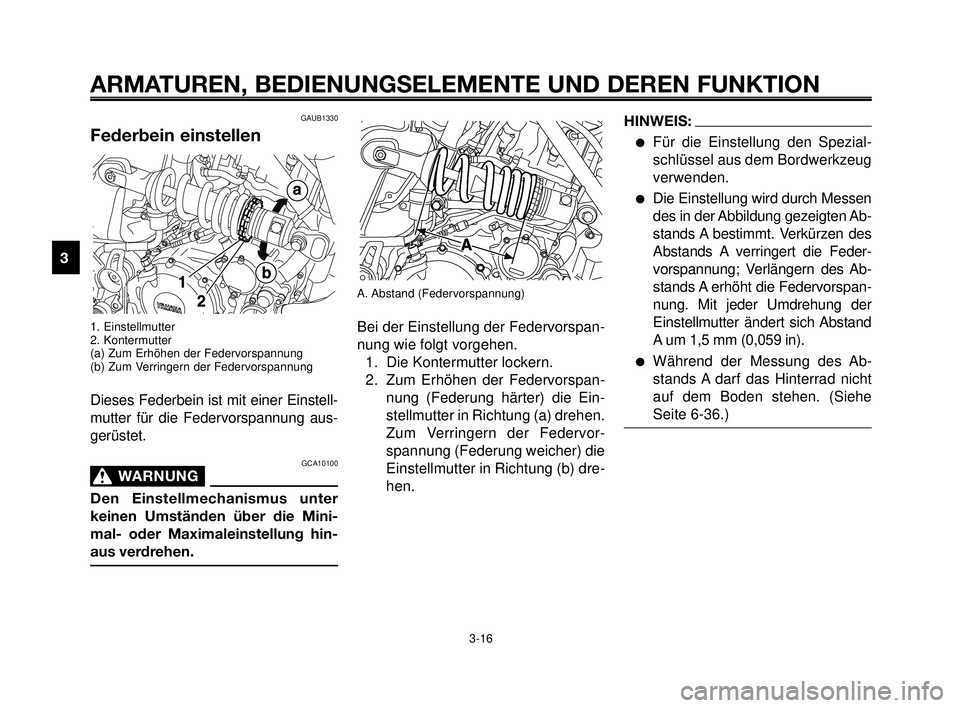

A. Abstand (Federvorspannung)
Bei der Einstellung der Federvorspan-
nung wie folgt vorgehen.
1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspan-
nung (Federung härter) die Ein-
stellmutter in Richtung (a) drehen.
Zum Verringern der Federvor-
spannung (Federung weicher) die
Einstellmutter in Richtung (b) dre-
hen.
HINWEIS:
Für die Einstellung den Spezial-
schlüssel aus dem Bordwerkzeug
verwenden.
Die Einstellung wird durch Messen
des in der Abbildung gezeigten Ab-
stands A bestimmt. Verkürzen des
Abstands A verringert die Feder-
vorspannung; Verlängern des Ab-
stands A erhöht die Federvorspan-
nung. Mit jeder Umdrehung der
Einstellmutter ändert sich Abstand
A um 1,5 mm (0,059 in).
Während der Messung des Ab-
stands A darf das Hinterrad nicht
auf dem Boden stehen. (Siehe
Seite 6-36.)
GAUB1330
Federbein einstellen
1. Einstellmutter
2. Kontermutter
(a) Zum Erhöhen der Federvorspannung
(b) Zum Verringern der Federvorspannung
Dieses Federbein ist mit einer Einstell-
mutter für die Federvorspannung aus-
gerüstet.
GCA10100
WARNUNG0
Den Einstellmechanismus unter
keinen Umständen über die Mini-
mal- oder Maximaleinstellung hin-
aus verdrehen.
MY03 01-03 TED 20-10-2005 14:20 Pagina 3-16
