2006 YAMAHA MT-03 Betriebsanleitungen (in German)

INHALT
Handbrems- und Kupplungshebel
prüfen und schmieren ..............6-26
Fußbremshebel schmieren .............6-26
Seitenständer prüfen und
schmieren .................................6-27
Seitliche Aufhängung schmieren ....6-27
Teleskopgabel prüfen ......................6-27
Lenkung prüfen ...............................6-28
Radlager prüfen ..............................6-29
Batterie ............................................6-29
Sicherungen wechseln ....................6-31
Scheinwerferlampe auswechseln ...6-33
Standlichtlampe auswechseln.........6-34
Rücklicht-/Bremslichtlampe
auswechseln ............................6-34
Blinkerlampe auswechseln .............6-35
Kennzeichenbeleuchtungs-Lampe
auswechseln ............................6-36
Motorrad aufbocken ........................6-36
Vorderrad warten ............................6-37
Hinterrad warten .............................6-38
Fehlersuche ....................................6-39
Fehlersuchdiagramme ....................6-40
PFLEGE UND STILLLEGUNG
DES MOTORRADS.............................7-1
Pflege ................................................7-1
Abstellen ...........................................7-3TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION....................9-1
Identifizierungsnummern ...................9-1
MY03 01-03 TED 20-10-2005 14:19 Pagina 7

1-1
1
2
3
4
5
6
7
8
9
10
SICHERHEITSINFORMATIONEN
GAU10281
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN, SO-
WIE VON DER GESCHICKLICHKEIT
DES FAHRERS AB. JEDER FAHRER
SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER
DIESES MOTORRAD FÄHRT.
ER ODER SIE SOLLTE:
GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTOR-
RADFAHRENS ERHALTEN.
DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DER BEDIE-
NUNGSANLEITUNG
BEACHTEN.
QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.
PROFESSIONELLE TECHNI-
SCHE WARTUNG ENTSPRE-
CHEND DEN HINWEISEN IN
DER BEDIENUNGSANLEITUNG
DURCHFÜHREN LASSEN
UND/ODER FALLS DIES WEGEN
MECHANISCHER UMSTÄNDE
ERFORDERLICH ISTSicheres Fahren
Immer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei hel-
fen, einen Unfall zu vermeiden.
Dieses Motorrad ist für den Trans-
port von einem Fahrer und einem
Mitfahrer ausgelegt.
Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern, Motorräder im
Verkehr zu erkennen und mit ein-
zubeziehen. Viele Unfälle wurden
von Autofahrern verursacht, die
das Motorrad nicht gesehen ha-
ben. Sich selbst auffallend zu Er-
kennen zu geben scheint eine ef-
fektive Methode zu sein, diese Art
von Unfällen zu reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffal-
lenden Farben.
• Wenn Sie sich einer Kreuzung
nähern, oder wenn Sie sie über-
queren, besondere Vorsicht wal-
ten lassen, da Motorradunfälle
an Kreuzungen am häufigsten
auftreten.• Fahren Sie so, dass andere Au-
tofahrer Sie sehen können. Ver-
meiden Sie es im toten Winkel
eines anderen Verkehrsteilneh-
mers zu fahren.
In viele Unfälle sind unerfahrene
Fahrer involviert. Tatsächlich haben
viele Fahrer, die an einem Unfall be-
teiligt waren, nicht einmal einen gül-
tigen Motorradführerschein gehabt.
• Stellen Sie sicher, dass Sie qua-
lifiziert sind ein Motorrad zu fah-
ren, und dass Sie Ihr Motorrad
nur an andere qualifizierte Fah-
rer ausleihen.
• Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie inner-
halb Ihrer Grenzen fahren, kann
dies dazu beitragen, einen Unfall
zu vermeiden.
• Wir empfehlen Ihnen, dass Sie
das Fahren mit Ihrem Motorrad
solange in Bereichen üben, in de-
nen kein Verkehr ist, bis Sie mit
dem Motorrad und allen seinen
Kontrollvorrichtungen gründlich
vertraut sind.
• Viele Unfälle wurden durch
Fehler des Motorradfahrers
verursacht. Ein typischer Feh-
MY03 01-03 TED 20-10-2005 14:19 Pagina 8

1
2
3
4
5
6
7
8
9
10
SICHERHEITSINFORMATIONEN
ler des Fahrers ist es, in einer
Biegung aufgrund ZU HOHER
GESCHWINDIGKEIT zu weit
auszuscheren oder Kurven zu
schneiden (ungenügender Nei-
gungswinkel im Verhältnis zur
Geschwindigkeit).
• Halten Sie sich immer an die
Geschwindigkeitsbegrenzun-
gen und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen ge-
rechtfertigt ist.
• Bevor Sie abbiegen oder die
Fahrbahnen wechseln, immer
blinken. Stellen Sie sicher,
dass andere Verkehrsteilneh-
mer Sie sehen können.
Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrolle
wichtig.
• Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf den Fußra-
sten halten, um Kontrolle über
das Motorrad aufrecht erhalten
zu können.
• Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten undbeide Füße auf den Fußrasten
halten.
• Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.
Niemals unter dem Einfluss von
Alkohol oder anderen Drogen
oder Medikamenten fahren.
Dieses Motorrad ist ausschließ-
lich auf Straßenbenutzung aus-
gelegt. Es ist nicht für Gelände-
fahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverlet-
zungen die häufigste Ursache von To-
desfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigste
Faktor, um Kopfverletzungen zu ver-
hindern oder zu reduzieren.
Tragen Sie immer einen sicher-
heitsgeprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte
dies Ihre Sicht beeinträchtigen,
und Sie könnten deshalb eine
Gefahr verspätet erkennen.
Eine Jacke, schwere Stiefel, Ho-
sen, Handschuhe usw. helfen da-
bei, Abschürfungen oder Ris-
swunden zu verhindern oder zu
vermindern.
Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln, Fußrasten oder Rä-
dern verfangen könnten, und Ver-
letzung oder ein Unfall könnte die
Folge sein.
Den Motor oder die Auspuffanlage
niemals während oder direkt nach
dem Betrieb berühren. Sie werden
sehr heiß und können Verbrennun-
gen verursachen. Tragen Sie im-
mer Schutzkleidung, die Ihre Bei-
ne, Knöchel und Füße abdeckt.
Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motor-
rad vorgenommen und nicht von Ya-
maha genehmigt worden sind, oder
die Entfernung von Originalausstat-
tung, können das Motorrad zur Benut-
zung unsicher machen und ernsthafte
Körperverletzung nach sich ziehen.
Modifikationen können auch Ihr Mo-
torrad zur Benutzung illegal machen.
1-2
MY03 01-03 TED 20-10-2005 14:19 Pagina 9

SICHERHEITSINFORMATIONEN

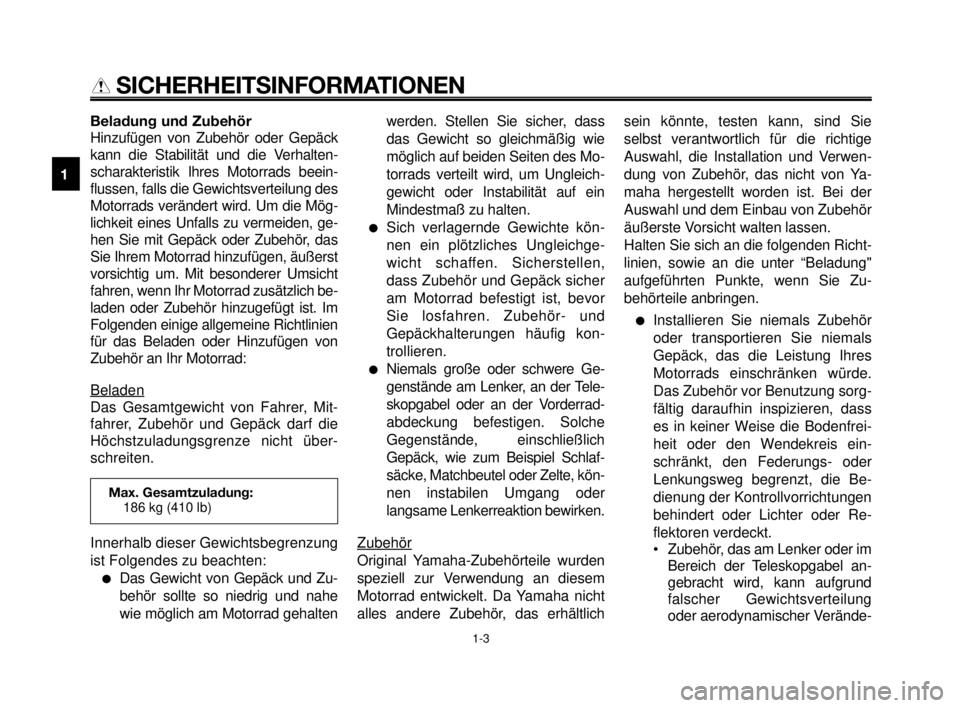

Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und die Verhalten-
scharakteristik Ihres Motorrads beein-
flussen, falls die Gewichtsverteilung des
Motorrads verändert wird. Um die Mög-
lichkeit eines Unfalls zu vermeiden, ge-
hen Sie mit Gepäck oder Zubehör, das
Sie Ihrem Motorrad hinzufügen, äußerst
vorsichtig um. Mit besonderer Umsicht
fahren, wenn Ihr Motorrad zusätzlich be-
laden oder Zubehör hinzugefügt ist. Im
Folgenden einige allgemeine Richtlinien
für das Beladen oder Hinzufügen von
Zubehör an Ihr Motorrad:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht über-
schreiten.
Innerhalb dieser Gewichtsbegrenzung
ist Folgendes zu beachten:
Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe
wie möglich am Motorrad gehaltenwerden. Stellen Sie sicher, dass
das Gewicht so gleichmäßig wie
möglich auf beiden Seiten des Mo-
torrads verteilt wird, um Ungleich-
gewicht oder Instabilität auf ein
Mindestmaß zu halten.
Sich verlagernde Gewichte kön-
nen ein plötzliches Ungleichge-
wicht schaffen. Sicherstellen,
dass Zubehör und Gepäck sicher
am Motorrad befestigt ist, bevor
Sie losfahren. Zubehör- und
Gepäckhalterungen häufig kon-
trollieren.
Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorderrad-
abdeckung befestigen. Solche
Gegenstände, einschließlich
Gepäck, wie zum Beispiel Schlaf-
säcke, Matchbeutel oder Zelte, kön-
nen instabilen Umgang oder
langsame Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorrad entwickelt. Da Yamaha nicht
alles andere Zubehör, das erhältlichsein könnte, testen kann, sind Sie
selbst verantwortlich für die richtige
Auswahl, die Installation und Verwen-
dung von Zubehör, das nicht von Ya-
maha hergestellt worden ist. Bei der
Auswahl und dem Einbau von Zubehör
äußerste Vorsicht walten lassen.
Halten Sie sich an die folgenden Richt-
linien, sowie an die unter “Beladung"
aufgeführten Punkte, wenn Sie Zu-
behörteile anbringen.
Installieren Sie niemals Zubehör
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrads einschränken würde.
Das Zubehör vor Benutzung sorg-
fältig daraufhin inspizieren, dass
es in keiner Weise die Bodenfrei-
heit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkungsweg begrenzt, die Be-
dienung der Kontrollvorrichtungen
behindert oder Lichter oder Re-
flektoren verdeckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel an-
gebracht wird, kann aufgrund
falscher Gewichtsverteilung
oder aerodynamischer Verände-
1-3
1
2
3
4
5
6
7
8
9
10
Max. Gesamtzuladung:
186 kg (410 lb)
MY03 01-03 TED 20-10-2005 14:19 Pagina 10

1
2
3
4
5
6
7
8
9
10
SICHERHEITSINFORMATIONEN
rungen Instabilität schaffen. Wird
Zubehör am Lenker oder im Be-
reich der Teleskopgabel ange-
bracht, muss dieses so leicht wie
möglich sein und auf ein Mini-
mum gehalten werden.
• Sperrige oder große Zubehörtei-
le können die Stabilität des Mo-
torrads aufgrund aerodynami-
scher Auswirkungen ernsthaft
beeinträchtigen. Durch Wind
könnte das Motorrad aus der
Bahn gebracht oder durch Sei-
tenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge ha-
ben, wenn man an großen Fahr-
zeugen vorbeifährt oder diese
an einem vorbeifahren.
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese
inkorrekte Fahrposition be-
schränkt die Bewegungsfreiheit
und Kontrollfähigkeit des Fah-
rers; deshalb werden solche Zu-
behörteile nicht empfohlen.
Beim Anbringen elektrischer Zu-
behörteile mit großer Umsicht vor-
gehen. Wird die Kapazität der elek-
trischen Anlage des Motorradsdurch elektrische Zubehörteile
überlastet, könnte der Strom aus-
fallen und dadurch eine gefährliche
Situation entstehen.
Benzin und Abgase
BENZIN IST LEICHT ENTZÜND-
LICH:
• Beim Auftanken immer den Mo-
tor abstellen.
• Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor
oder die Auspuffanlage tropft.
• Während des Rauchens oder
in der Nähe von Flammen nie-
mals auftanken.
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen. Aus-
puffgase sind giftig, und wenn sie
eingeatmet werden, können sie
innerhalb kürzester Zeit zu Be-
wusstlosigkeit und zum Tod
führen. Lassen Sie den Motor
ausschließlich in Bereichen mit
ausreichender Belüftung laufen.
Bevor Sie das Motorrad unbeauf-
sichtigt zurücklassen, immer den
Motor abstellen und den Zünd-
schlüssel vom Zündschloss ab-
ziehen. Beim Parken des Motor-
rads Folgendes beachten:• Der Motor und die Auspuffanla-
ge könnten heiß sein, deshalb
sollten Sie das Motorrad an ei-
ner Stelle parken, an der
Fußgänger oder Kinder diese
heißen Stellen nicht zufällig
berühren können.
• Das Motorrad nicht auf ab-
schüssigem oder weichem Un-
tergrund abstellen, damit es
nicht umfallen kann.
• Das Motorrad nicht in der Nähe
von Zündquellen (z. B. in der
Nähe eines Petroleumheizers
oder einer offenen Flamme)
parken, da es sonst Feuer fan-
gen könnte.
Wird das Motorrad auf einem an-
deren Fahrzeug transportiert, stel-
len Sie sicher, dass es aufrecht
stehen bleiben wird. Sollte das Mo-
torrad sich neigen, kann Benzin
aus dem Kraftstofftank auslaufen.
Falls Sie Benzin schlucken, eine
Menge an Benzindämpfen einat-
men oder Benzin in Ihre Augen ge-
langt, konsultieren Sie unverzüg-
lich einen Arzt. Spritzt Benzin auf
Ihre Haut oder Kleidung, die betrof-
fene Stelle sofort mit Seife und
Wasser abwaschen und die Klei-
dung wechseln.
1-4
MY03 01-03 TED 20-10-2005 14:19 Pagina 11

FAHRZEUGBESCHREIBUNG
GAU10410

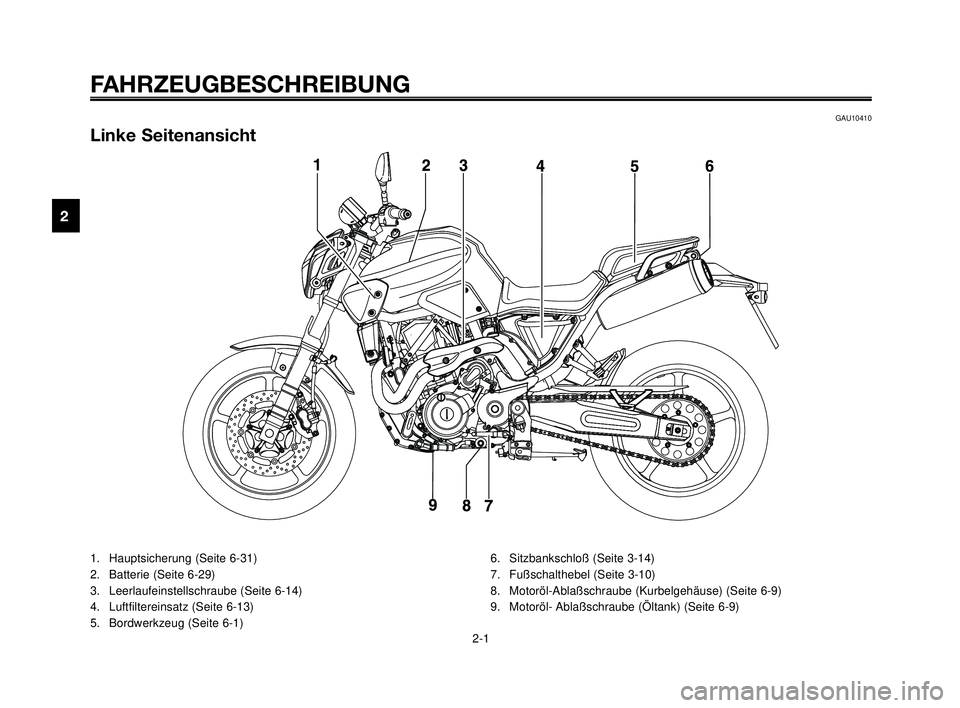

Linke Seitenansicht
1. Hauptsicherung (Seite 6-31)
2. Batterie (Seite 6-29)
3. Leerlaufeinstellschraube (Seite 6-14)
4. Luftfiltereinsatz (Seite 6-13)
5. Bordwerkzeug (Seite 6-1)6. Sitzbankschloß (Seite 3-14)
7. Fußschalthebel (Seite 3-10)
8. Motoröl-Ablaßschraube (Kurbelgehäuse) (Seite 6-9)
9. Motoröl- Ablaßschraube (Öltank) (Seite 6-9)
2-1
1
2
3
4
5
6
7
8
9
10
MY03 01-03 TED 20-10-2005 14:27 Pagina 12

1
2
3
4
5
6
7
8
9
10
FAHRZEUGBESCHREIBUNG
GAU10420

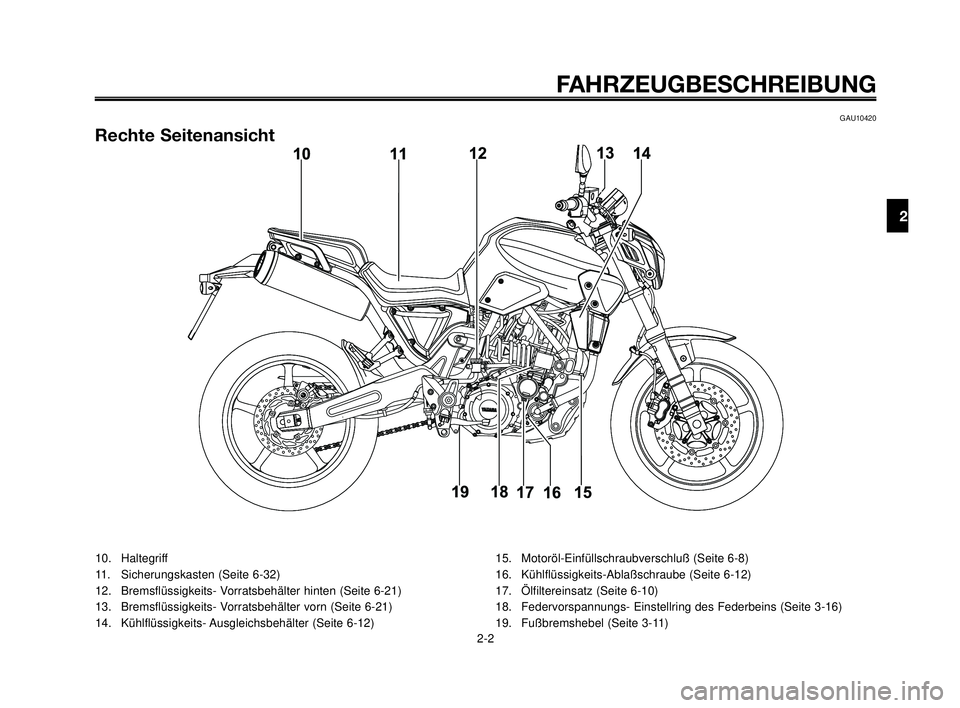

Rechte Seitenansicht
2-2
10. Haltegriff
11. Sicherungskasten (Seite 6-32)
12. Bremsflüssigkeits- Vorratsbehälter hinten (Seite 6-21)
13. Bremsflüssigkeits- Vorratsbehälter vorn (Seite 6-21)
14. Kühlflüssigkeits- Ausgleichsbehälter (Seite 6-12)15. Motoröl-Einfüllschraubverschluß (Seite 6-8)
16. Kühlflüssigkeits-Ablaßschraube (Seite 6-12)
17. Ölfiltereinsatz (Seite 6-10)
18. Federvorspannungs- Einstellring des Federbeins (Seite 3-16)
19. Fußbremshebel (Seite 3-11)
MY03 01-03 TED 20-10-2005 14:20 Pagina 13

FAHRZEUGBESCHREIBUNG
GAU10430

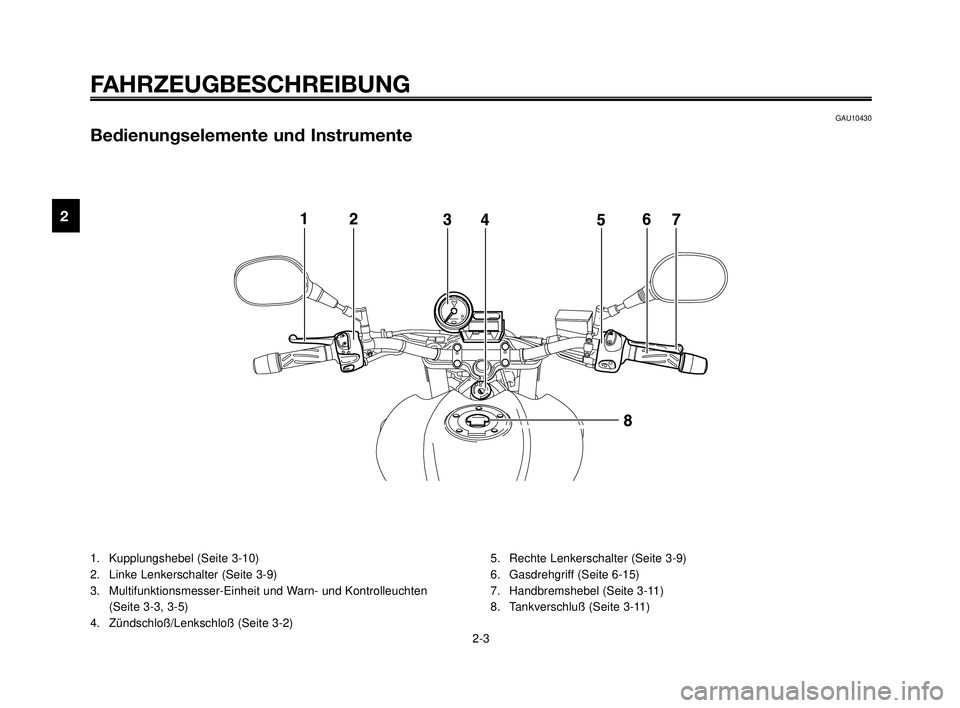

Bedienungselemente und Instrumente
1. Kupplungshebel (Seite 3-10)
2. Linke Lenkerschalter (Seite 3-9)
3. Multifunktionsmesser-Einheit und Warn- und Kontrolleuchten
(Seite 3-3, 3-5)
4. Zündschloß/Lenkschloß (Seite 3-2)5. Rechte Lenkerschalter (Seite 3-9)
6. Gasdrehgriff (Seite 6-15)
7. Handbremshebel (Seite 3-11)
8. Tankverschluß (Seite 3-11)
2-3
1
2
3
4
5
6
7
8
9
10
MY03 01-03 TED 20-10-2005 14:20 Pagina 14
