2006 Seat Ateca XL Manual do proprietário (in Portuguese)

55
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
alteaxl_0206_portugues Seite 55 Dienstag, 1. August 2006 6:24 18

56

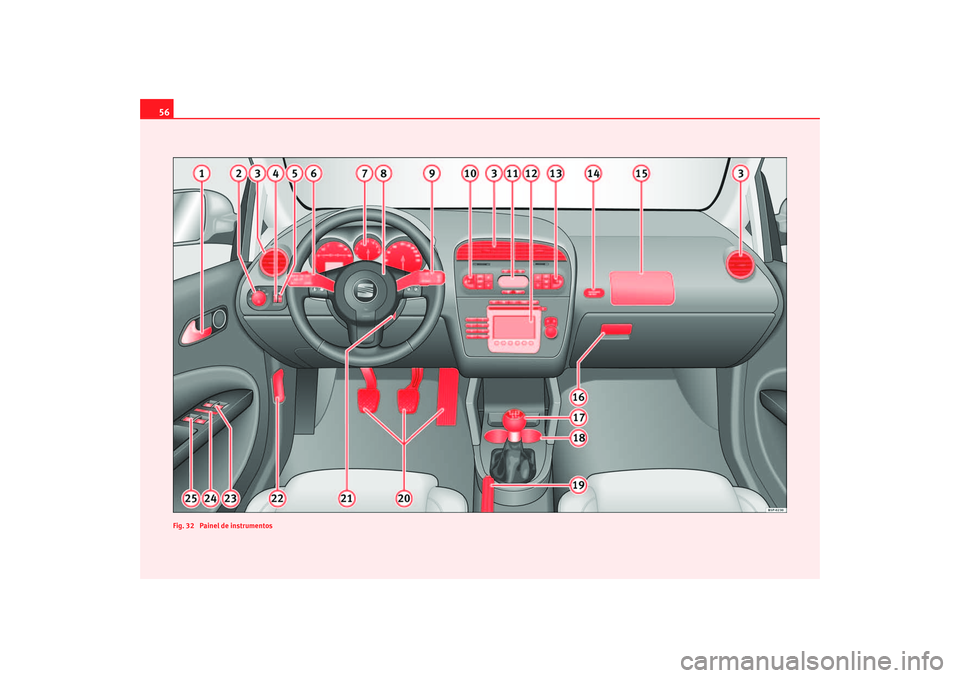

Fig. 32 Painel de instrumentosalteaxl_0206_portugues Seite 56 Dienstag, 1. August 2006 6:24 18

Posto de condução57
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
indicadores e com os comandos.
Manípulo da porta
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de saída do ar
Regulador da iluminação do pa inel de instrumentos e dos
interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca dos indicadores de direcção e máximos e regulador
da velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Luzes avisadoras e de advertência . . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a igni ção ligada)/ Airbag do condutor
Alavanca do limpa/lava-vidros e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Roda recartilhada do aquecimento do banco da esquerda . . .
Comandos de
− Aquecimento* e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . . −
Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Ar condicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio
Roda recartilhada do aquecimento do banco da direita . . . . .
Luz avisadora da desactivação dos airbags do acompanhante
Airbag frontal, lado do acompanhante . . . . . . . . . . . . . . . . . . .
Alavanca de abertura do porta-luvas . . . . . . . . . . . . . . . . . . . . .
Alavanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para bebidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do travão de mão
Pedais
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca desbloqueadora do capot . . . . . . . . . . . . . . . . . . . . .
Interruptor para abrir e fechar as janelas dianteiras . . . . . . . .
Interruptor de segurança* das janelas traseiras . . . . . . . . . . . .
Interruptor para* abrir e fechar as janelas traseiras . . . . . . . . .
Nota
Alguns dos equipamentos indicados fazem apenas parte de determinadas
versões do modelo ou são equipamentos opcionais.
A1A2
115
A3A4
118
A5
118
A6
120,179
A7
58
61
74
A8
31
A9
125, 63
A10
136
A11
154 156
160
A12A13
136
A14
45
A15
31
A16
139
A17
172
A18
143
A19A20A21
167
A22
215
A23
109
A24
109
A25
109
alteaxl_0206_portugues Seite 57 Dienstag, 1. August 2006 6:24 18

Posto de condução

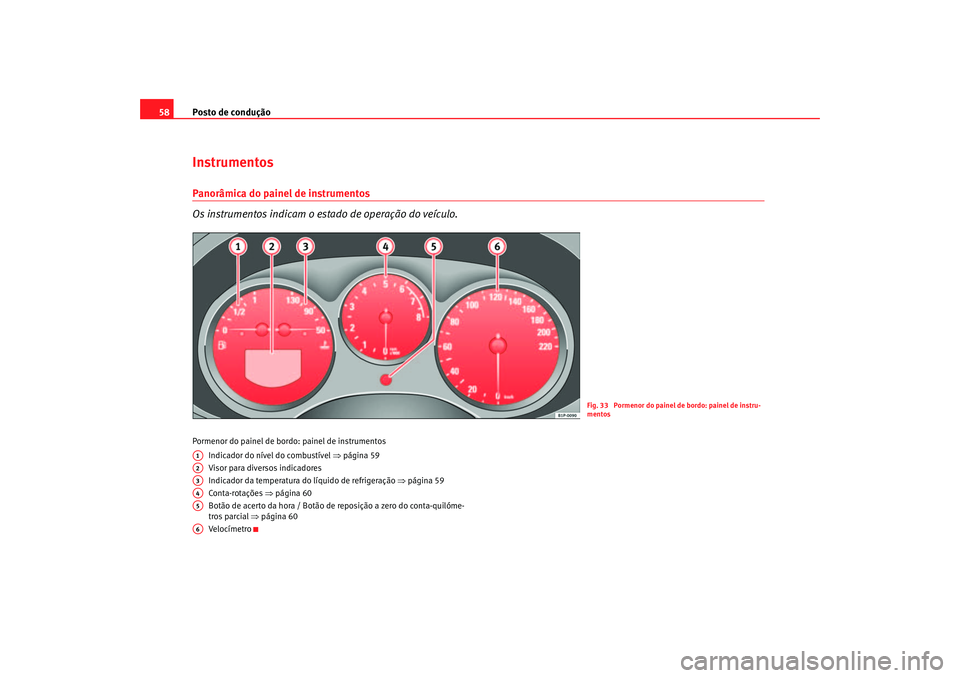

58InstrumentosPanorâmica do painel de instrumentos
Os instrumentos indicam o estado de operação do veículo.Pormenor do painel de bord o: painel de instrumentos
Indicador do nível do combustível ⇒página 59
Visor para diversos indicadores
Indicador da temperatura do líquido de refrigeração ⇒página 59
Conta-rotações ⇒página 60
Botão de acerto da hora / Botão de reposição a zero do conta-quilóme-
tros parcial ⇒página 60
Velocímetro
Fig. 33 Pormenor do painel de bordo: painel de instru-
mentos
A1A2A3A4A5A6
alteaxl_0206_portugues Seite 58 Dienstag, 1. August 2006 6:24 18

Posto de condução59
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

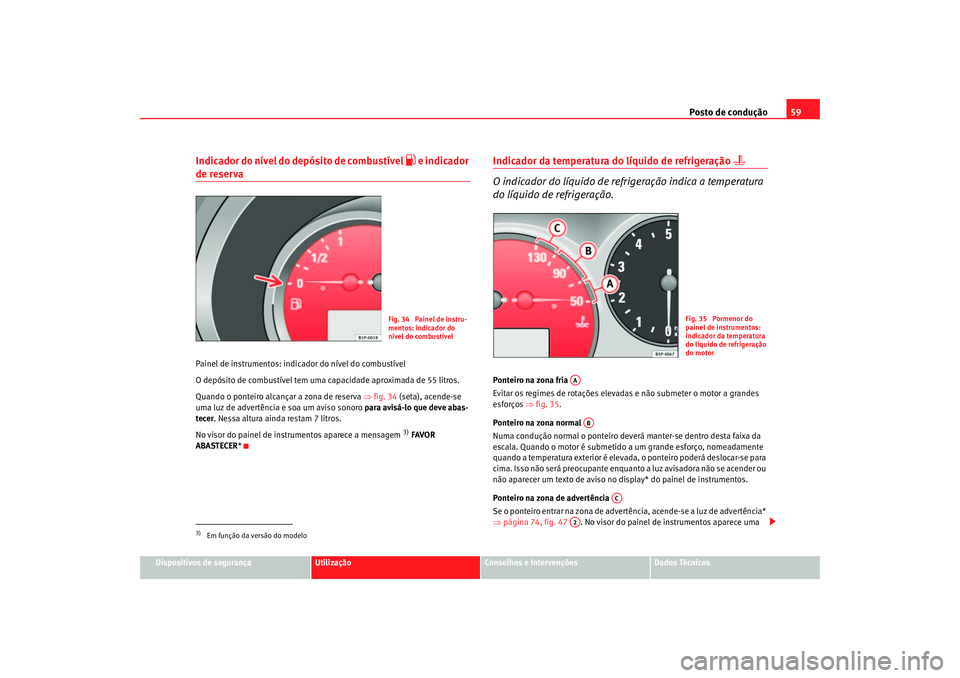

Indicador do nível do depósito de combustível
 e indicador
de reservaPainel de instrumentos: indicador do nível do combustível
O depósito de combustível tem uma capacidade aproximada de 55 litros.
Quando o ponteiro alcançar a zona de reserva ⇒fig. 34 (seta), acende-se
uma luz de advertência e soa um aviso sonoro para avisá-lo que deve abas-
tecer . Nessa altura ainda restam 7 litros.
No visor do painel de instrumentos aparece a mensagem
3) FAVOR
ABASTECER *
Indicador da temperatura do líquido de refrigeração


O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 35 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquanto a luz avisadora não se acender ou
não aparecer um texto de aviso no display* do painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de advertência, acende-se a luz de advertência*
⇒ página 74, fig. 47 . No visor do painel de instrumentos aparece uma
3)Em função da versão do modelo
Fig. 34 Painel de instru-
mentos: indicador do
nível do combustível
Fig. 35 Pormenor do
painel de instrumentos:
indicador da temperatura
do líquido de refrigeração
do motor
AAAB
AC
A2
alteaxl_0206_portugues Seite 59 Dienstag, 1. August 2006 6:24 18

Posto de condução

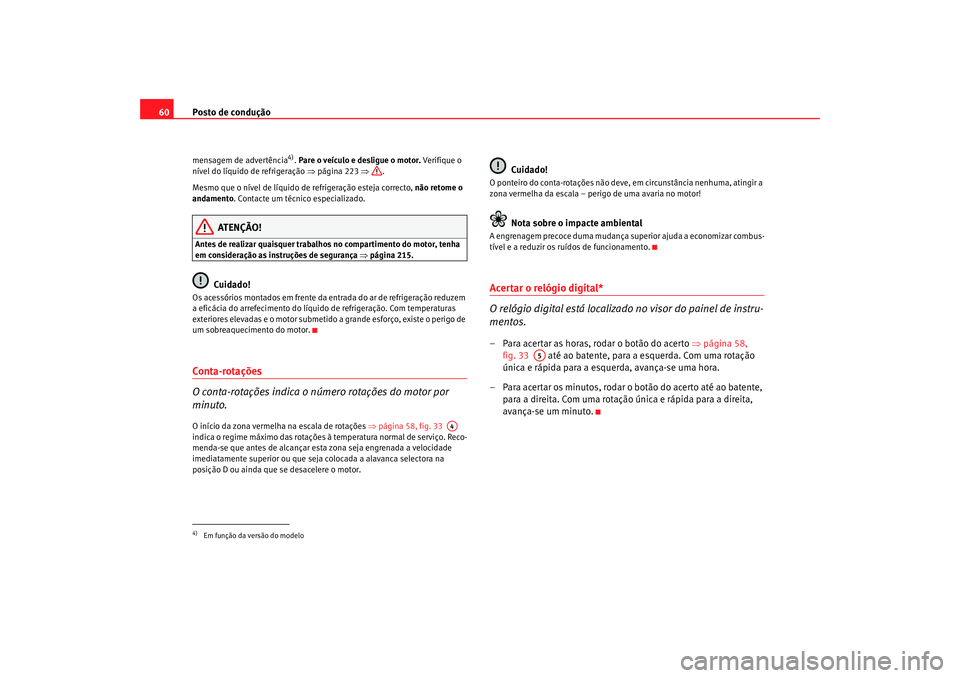

60mensagem de advertência
4). Pare o veículo e desligue o motor. Verifique o
nível do líquido de refrigeração ⇒página 223 ⇒ .
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no compartimento do motor, tenha
em consideração as instruções de segurança ⇒página 215.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.Conta-rotações
O conta-rotações indica o número rotações do motor por
minuto.O início da zona vermelha na escala de rotações ⇒página 58, fig. 33
indica o regime máximo das rotações à temperatura normal de serviço. Reco-
menda-se que antes de alcançar esta zona seja engrenada a velocidade
imediatamente superior ou que seja colocada a alavanca selectora na
posição D ou ainda que se desacelere o motor.
Cuidado!
O ponteiro do conta-rotações não deve , em circunstância nenhuma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A engrenagem precoce duma mudança su perior ajuda a economizar combus-
tível e a reduzir os ruídos de funcionamento.Acertar o relógio digital*
O relógio digital está localizado no visor do painel de instru-
mentos.– Para acertar as horas, rodar o botão do acerto ⇒página 58,
fig. 33 até ao batente, para a esquerda. Com uma rotação
única e rápida para a esquerda, avança-se uma hora.
– Para acertar os minutos, rodar o botão do acerto até ao batente, para a direita. Com uma rotação única e rápida para a direita,
avança-se um minuto.
4)Em função da versão do modelo
A4
A5
alteaxl_0206_portugues Seite 60 Dienstag, 1. August 2006 6:24 18

Posto de condução61
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

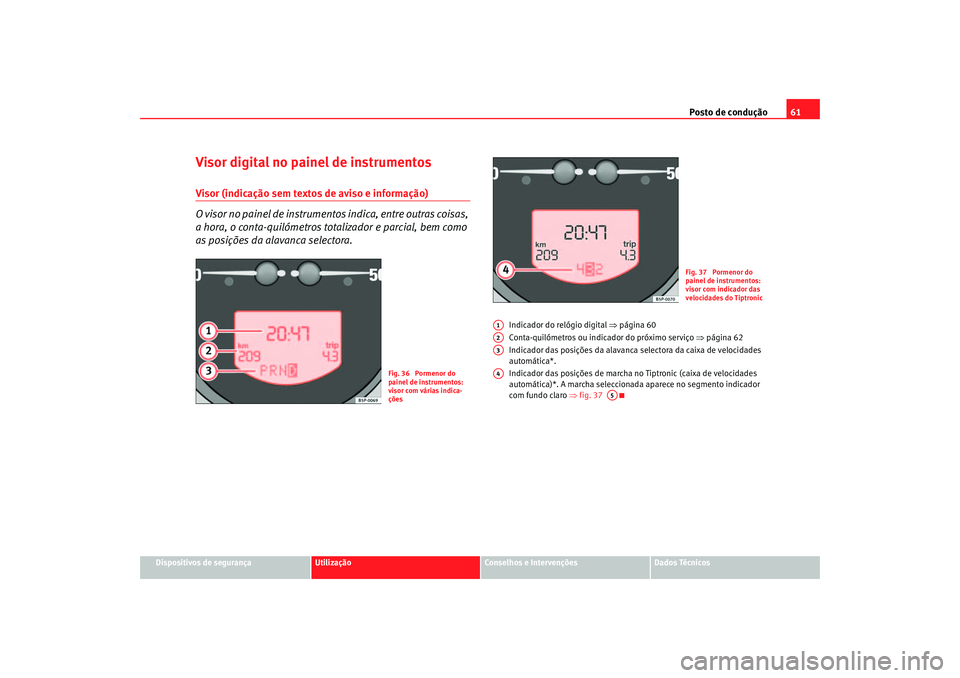

Visor digital no painel de instrumentosVisor (indicação sem textos de aviso e informação)
O v i s o r n o p a i nel d e i n st ru m e n to s i nd i ca , e nt re o u t ra s co i s a s ,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Indicador do relógio digital ⇒página 60
Conta-quilómetros ou indicador do próximo serviço ⇒página 62
Indicador das posições da alavanca selectora da caixa de velocidades
automática*.
Indicador das posições de marcha no Tiptronic (caixa de velocidades
automática)*. A marcha seleccionada aparece no segmento indicador
com fundo claro ⇒fig. 37
Fig. 36 Pormenor do
painel de instrumentos:
visor com várias indica-
ções
Fig. 37 Pormenor do
painel de instrumentos:
visor com indicador das
velocidades do Tiptronic
A1A2A3A4
A5
alteaxl_0206_portugues Seite 61 Dienstag, 1. August 2006 6:24 18

Posto de condução

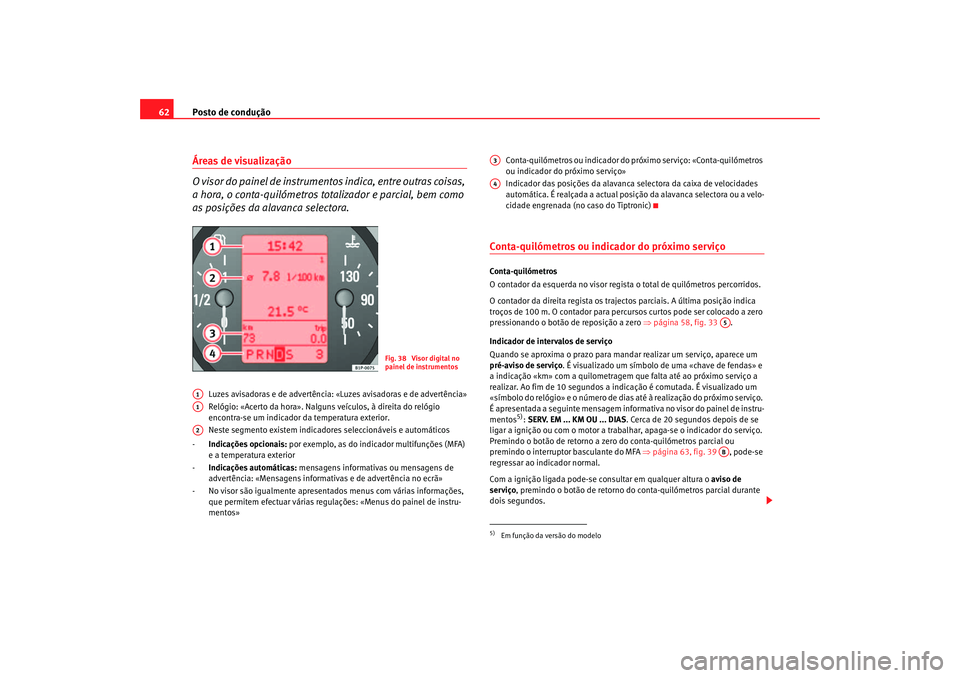

62Áreas de visualização
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Luzes avisadoras e de advertência: «Luzes avisadoras e de advertência»
Relógio: «Acerto da hora». Nalguns veículos, à direita do relógio
encontra-se um indicador da temperatura exterior.
Neste segmento existem indicadores seleccionáveis e automáticos
- Indicações opcionais: por exemplo, as do indicador multifunções (MFA)
e a temperatura exterior
- Indicações automáticas: mensagens informativas ou mensagens de
advertência: «Mensagens informativas e de advertência no ecrã»
- No visor são igualmente apresenta dos menus com várias informações,
que permitem efectuar várias regulações: «Menus do painel de instru-
mentos» Conta-quilómetros ou indicador do próximo serviço: «Conta-quilómetros
ou indicador do próximo serviço»
Indicador das posições da alavanca selectora da caixa de velocidades
automática. É realçada a actual posição da alavanca selectora ou a velo-
cidade engrenada (no caso do Tiptronic)
Conta-quilómetros ou indicador do próximo serviço Conta-quilómetros
O contador da esquerda no visor regista o total de quilómetros percorridos.
O contador da direita regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero
pressionando o botão de reposição a zero
⇒página 58, fig. 33 .
Indicador de intervalos de serviço
Quando se aproxima o prazo para mandar realizar um serviço, aparece um
pré-aviso de serviço. É visualizado um símbolo de uma «chave de fendas» e
a indicação «km» com a quilometragem que falta até ao próximo serviço a
realizar. Ao fim de 10 segundos a indicação é comutada. É visualizado um
«símbolo do relógio» e o número de di as até à realização do próximo serviço.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
5): SERV. EM ... KM OU ... DIAS. Cerca de 20 segundos depois de se
ligar a ignição ou com o motor a trabal har, apaga-se o indicador do serviço.
Premindo o botão de retorno a zero do conta-quilómetros parcial ou
premindo o interruptor basculante do MFA ⇒ página 63, fig. 39 , pode-se
regressar ao indicador normal.
Com a ignição ligada pode-se co nsultar em qualquer altura o aviso de
serviço , premindo o botão de retorno do conta-quilómetros parcial durante
dois segundos.
Fig. 38 Visor digital no
painel de instrumentos
A1A1A2
5)Em função da versão do modeloA3A4
A5AB
