2006 Seat Ateca XL Manual do proprietário (in Portuguese)

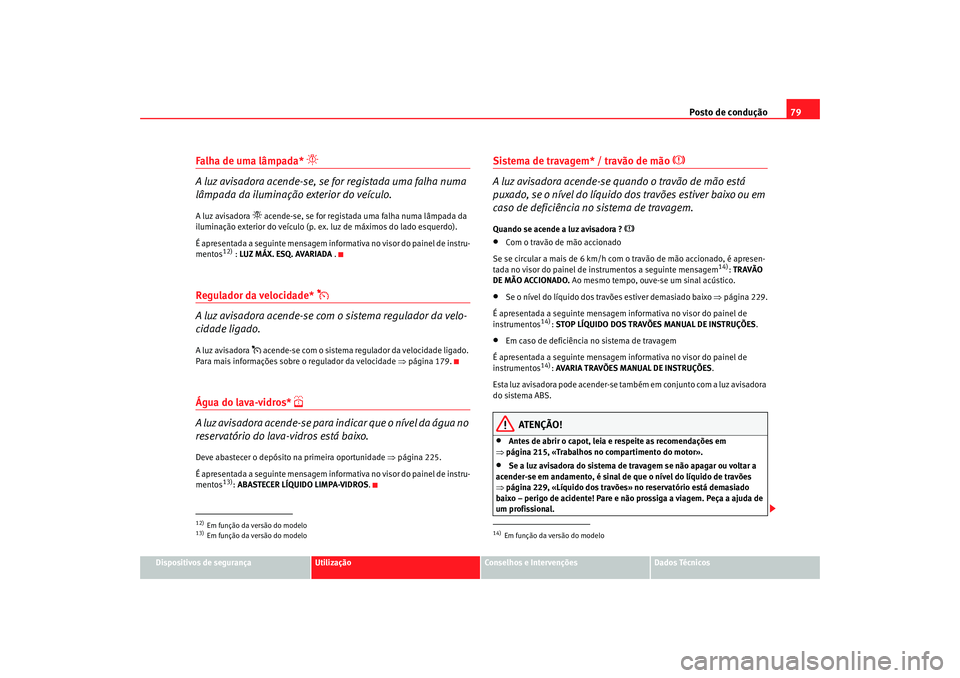

Posto de condução79
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Falha de uma lâmpada*

A luz avisadora acende-se, se for registada uma falha numa
lâmpada da iluminação exterior do veículo.A luz avisadora
 acende-se, se for registada uma falha numa lâmpada da
iluminação exterior do veículo (p. ex. luz de máximos do lado esquerdo).
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
12) : LUZ MÁX. ESQ. AVARIADA .
Regulador da velocidade*

A luz avisadora acende-se com o sistema regulador da velo-
cidade ligado.A luz avisadora
 acende-se com o sistema regulador da velocidade ligado.
Para mais informações sobre o regulador da velocidade ⇒página 179.
Água do lava-vidros*

A luz avisadora acende-se para indicar que o nível da água no
reservatório do lava-vidros está baixo.Deve abastecer o depósito na primeira oportunidade ⇒página 225.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
13): ABASTECER LÍQUIDO LIMPA-VIDROS.
Sistema de travagem* / travão de mão


A luz avisadora acende-se quando o travão de mão está
puxado, se o nível do líquido dos travões estiver baixo ou em
caso de deficiência no sistema de travagem.
Quando se acende a luz avisadora ?

•
Com o travão de mão accionado
Se se circular a mais de 6 km/h com o travão de mão accionado, é apresen-
tada no visor do painel de instrumentos a seguinte mensagem
14): TRAVÃO
DE MÃO ACCIONADO. Ao mesmo tempo, ouve-se um sinal acústico.
•
Se o nível do líquido dos travões estiver demasiado baixo ⇒página 229.
É apresentada a seguinte mensagem in formativa no visor do painel de
instrumentos
14): STOP LÍQUIDO DOS TRAVÕES MANUAL DE INSTRUÇÕES.
•
Em caso de deficiência no sistema de travagem
É apresentada a seguinte mensagem in formativa no visor do painel de
instrumentos
14): AVARIA TRAVÕES MANUAL DE INSTRUÇÕES .
Esta luz avisadora pode acender-se também em conjunto com a luz avisadora
do sistema ABS.
ATENÇÃO!
•
Antes de abrir o capot, leia e respeite as recomendações em
⇒ página 215, «Trabalhos no compartimento do motor».
•
Se a luz avisadora do sistema de travagem se não apagar ou voltar a
acender-se em andamento, é sinal de que o nível do líquido de travões
⇒ página 229, «Líquido dos travões» no reservatório está demasiado
baixo – perigo de acidente! Pare e não prossiga a viagem. Peça a ajuda de
um profissional.
12)Em função da versão do modelo13)Em função da versão do modelo
14)Em função da versão do modelo
alteaxl_0206_portugues Seite 79 Dienstag, 1. August 2006 6:24 18

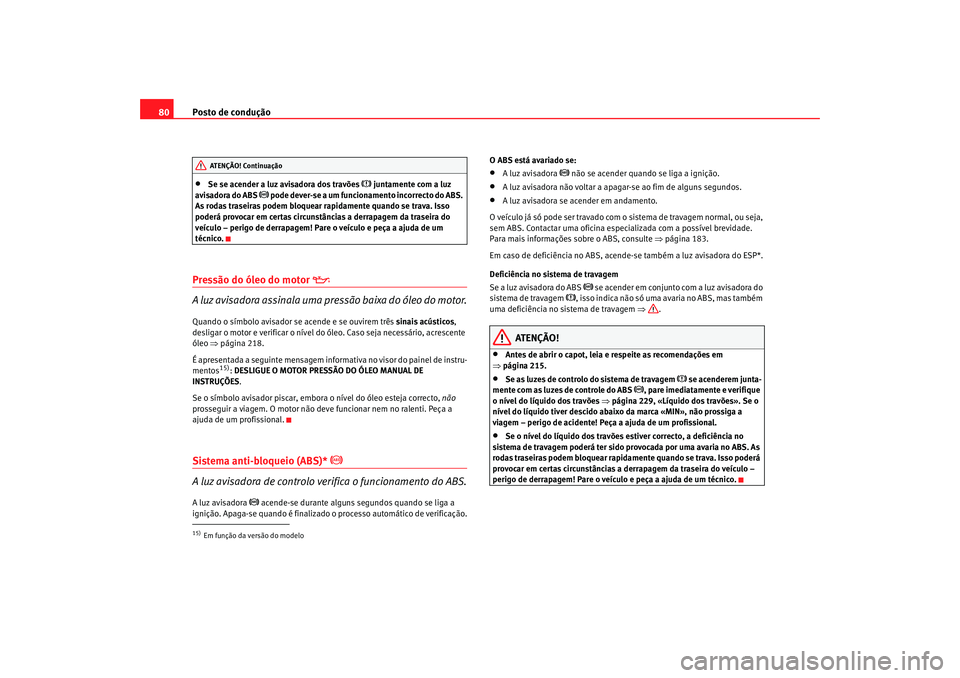

Posto de condução
80•
Se se acender a luz avisadora dos travões
 juntamente com a luz
avisadora do ABS
 pode dever-se a um funcionamento incorrecto do ABS.
As rodas traseiras podem bloquear rapidamente quando se trava. Isso
poderá provocar em certas circunstâncias a derrapagem da traseira do
veículo – perigo de derrapagem! Pare o veículo e peça a ajuda de um
técnico.
Pressão do óleo do motor

A luz avisadora assinala uma pressão baixa do óleo do motor.Quando o símbolo avisador se acende e se ouvirem três sinais acústicos,
desligar o motor e verificar o nível do óleo. Caso seja necessário, acrescente
óleo ⇒página 218.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
15): DESLIGUE O MOTOR PRESSÃO DO ÓLEO MANUAL DE
INSTRUÇÕES.
Se o símbolo avisador piscar, embora o nível do óleo esteja correcto, não
prosseguir a viagem. O motor não deve funcionar nem no ralenti. Peça a
ajuda de um profissional.
Sistema anti-bloqueio (ABS)*


A luz avisadora de controlo verifica o funcionamento do ABS.
A luz avisadora
 acende-se durante alguns segundos quando se liga a
ignição. Apaga-se quando é finalizado o processo automático de verificação. O ABS está avariado se:
•
A luz avisadora
 não se acender quando se liga a ignição.
•
A luz avisadora não voltar a apagar-se ao fim de alguns segundos.
•
A luz avisadora se acender em andamento.
O veículo já só pode ser travado com o sistema de travagem normal, ou seja,
sem ABS. Contactar uma oficina especializada com a possível brevidade.
Para mais informações sobre o ABS, consulte ⇒página 183.
Em caso de deficiência no ABS, acende-se também a luz avisadora do ESP*.
Deficiência no sistema de travagem
Se a luz avisadora do ABS
 se acender em conjunto com a luz avisadora do
sistema de travagem
, isso indica não só uma avaria no ABS, mas também
uma deficiência no sistema de travagem ⇒.
ATENÇÃO!
•
Antes de abrir o capot, leia e respeite as recomendações em
⇒ página 215.
•
Se as luzes de controlo do sistema de travagem
 se acenderem junta-
mente com as luzes de controle do ABS
, pare imediatamente e verifique
o nível do líquido dos travões ⇒página 229, «Líquido dos travões». Se o
nível do líquido tiver descido abaixo da marca «MIN», não prossiga a
viagem – perigo de acidente! Peça a ajuda de um profissional.
•
Se o nível do líquido dos travões estiver correcto, a deficiência no
sistema de travagem poderá ter sido provocada por uma avaria no ABS. As
rodas traseiras podem bloquear rapida mente quando se trava. Isso poderá
provocar em certas circunstâncias a derrapagem da traseira do veículo –
perigo de derrapagem! Pare o veículo e peça a ajuda de um técnico.
15)Em função da versão do modeloAT ENÇÃO! Continua ção
alteaxl_0206_portugues Seite 80 Dienstag, 1. August 2006 6:24 18

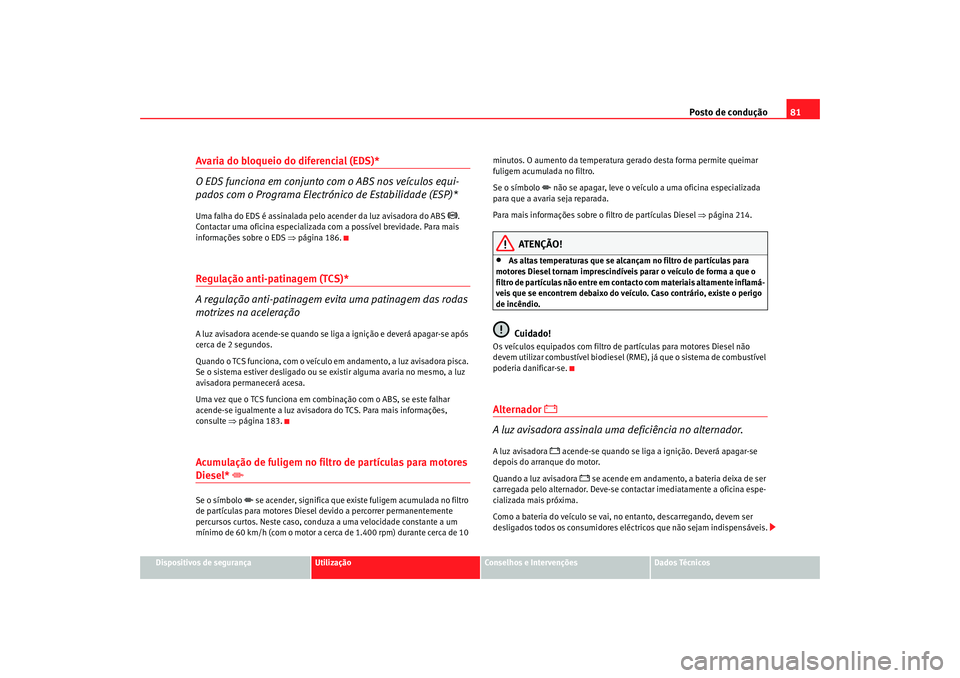

Posto de condução81
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Avaria do bloqueio do diferencial (EDS)*
O EDS funciona em conjunto com o ABS nos veículos equi-
pados com o Programa Electrónico de Estabilidade (ESP)*Uma falha do EDS é assinalada pelo acender da luz avisadora do ABS
.
Contactar uma oficina especializada com a possível brevidade. Para mais
informações sobre o EDS ⇒página 186.
Regulação anti-patinagem (TCS)*
A regulação anti-patinagem evita uma patinagem das rodas
motrizes na aceleraçãoA luz avisadora acende-se quando se liga a ignição e deverá apagar-se após
cerca de 2 segundos.
Quando o TCS funciona, com o veículo em andamento, a luz avisadora pisca.
Se o sistema estiver desligado ou se existir alguma avaria no mesmo, a luz
avisadora permanecerá acesa.
Uma vez que o TCS funciona em combinação com o ABS, se este falhar
acende-se igualmente a luz avisadora do TCS. Para mais informações,
consulte ⇒página 183.Acumulação de fuligem no filtro de partículas para motores Diesel*

Se o símbolo
 se acender, significa que existe fuligem acumulada no filtro
de partículas para motores Diesel devido a percorrer permanentemente
percursos curtos. Neste caso, conduza a uma velocidade constante a um
mínimo de 60 km/h (com o motor a cerca de 1.400 rpm) durante cerca de 10 minutos. O aumento da temperatura gerado desta forma permite queimar
fuligem acumulada no filtro.
Se o símbolo
 não se apagar, leve o veículo a uma oficina especializada
para que a avaria seja reparada.
Para mais informações sobre o filtro de partículas Diesel ⇒página 214.
ATENÇÃO!
•
As altas temperaturas que se alcançam no filtro de partículas para
motores Diesel tornam imprescindíveis parar o veículo de forma a que o
filtro de partículas não entre em contacto com materiais altamente inflamá-
veis que se encontrem debaixo do veícul o. Caso contrário, existe o perigo
de incêndio.Cuidado!
Os veículos equipados com filtro de partículas para motores Diesel não
devem utilizar combustível biodiesel (RME), já que o sistema de combustível
poderia danificar-se.Alternador


A luz avisadora assinala uma deficiência no alternador.
A luz avisadora
 acende-se quando se liga a ignição. Deverá apagar-se
depois do arranque do motor.
Quando a luz avisadora
 se acende em andamento, a bateria deixa de ser
carregada pelo alternador. Deve-se contactar imediatamente a oficina espe-
cializada mais próxima.
Como a bateria do veículo se vai, no entanto, descarregando, devem ser
desligados todos os consumidores el éctricos que não sejam indispensáveis.
alteaxl_0206_portugues Seite 81 Dienstag, 1. August 2006 6:24 18

Posto de condução
82Se o indicador luminoso piscar, a tensão é insuficiente para o funcionamento
normal do veículo.Pressão dos pneus*

O indicador luminoso de controlo dos pneus compara as rotações e, com
isso, o diâmetro de rodagem de cada roda com a ajuda dos sensores do ABS.
É mudado o diâmetro de rodagem de uma roda, o que é avisado através do
indicador luminoso de controlo dos pneus
. O diâmetro de rodagem de
pneu varia quando:
•
A pressão do pneu é insuficiente.
•
A estrutura do pneu apresenta defeitos.
•
O veículo está desnivelado devido à carga.
•
As rodas de um eixo estão com mais carga (por exemplo, na condução
com reboque ou em subidas e descidas acentuadas).
•
O veículo está com as correntes para a neve instaladas.
•
A roda de emergência está instalada.
•
Mudou-se uma roda de um eixo.
Ajuste da pressão dos pneus
Após modificar a pressão dos pneus ou mudar uma ou mais rodas, é neces-
sário manter premida a tecla ⇒fig. 48, com a ignição ligada, até que seja
ouvido um sinal acústico.
Se as rodas forem submetidas a uma carga excessiva (por exemplo, durante
a condução com reboque ou em caso de carga pesada) deve aumentar a
pressão pneu conforme o valor recomendado em caso de carga total
(consulte o autocolante da face interna da tampa do depósito de combus-
tível). Se for premida a tecla do si stema de controlo dos pneus, pode
confirmar-se o novo valor da pressão.
O indicador de controlo dos pneus
 acende-se
Se a pressão de uma roda for muito infe rior ao valor ajustado pelo condutor,
acender-se-á o indicador luminoso de controlo dos pneus ⇒.
O indicador de controlo dos pneus  pisca
Se o indicador de controlo dos pneus piscar, é um sinal de avaria. Dirija-se à
oficina especializada mais próxima.
ATENÇÃO!
•
Quando se acender o indicador de controlo dos pneus, deve reduzir-se
imediatamente a velocidade e evitar qualquer manobra brusca de desvio de
direcção ou travagem. Pare logo que possível e verifique a pressão e o
estado dos pneus.
•
O condutor é o responsável para que a pressão dos pneus seja a
correcta. Por essa razão, deve verificar-se a pressão com regularidade.
•
Em determinadas circunstâncias (por exemplo, quando se circula de
forma desportiva, em condições de Inverno ou pisos não asfaltados) pode
acontecer que o indicador de controlo dos pneus funcione em atraso ou não
funcione.
Fig. 48 Consola central:
tecla do sistema de
controlo dos pneus
alteaxl_0206_portugues Seite 82 Dienstag, 1. August 2006 6:24 18

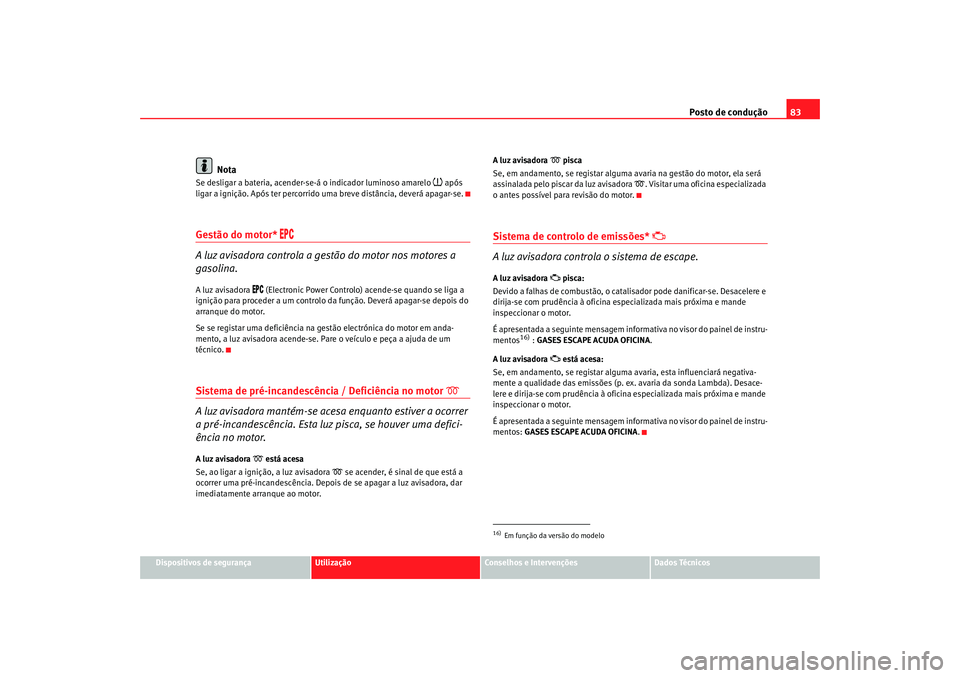

Posto de condução83
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Nota
Se desligar a bateria, acender-se-á o indicador luminoso amarelo
 após
ligar a ignição. Após ter percorrido uma breve distância, deverá apagar-se.
Gestão do motor*


A luz avisadora controla a gestão do motor nos motores a
gasolina.
A luz avisadora
 (Electronic Power Controlo) acende-se quando se liga a
ignição para proceder a um controlo da função. Deverá apagar-se depois do
arranque do motor.
Se se registar uma deficiência na g estão electrónica do motor em anda-
mento, a luz avisadora acende-se. Pare o veículo e peça a ajuda de um
técnico.
Sistema de pré-incandescência / Deficiência no motor


A luz avisadora mantém-se acesa enquanto estiver a ocorrer
a pré-incandescência. Esta luz pisca, se houver uma defici-
ência no motor.
A luz avisadora
 está acesa
Se, ao ligar a ignição, a luz avisadora
 se acender, é sinal de que está a
ocorrer uma pré-incandescência. Depois de se apagar a luz avisadora, dar
imediatamente arranque ao motor. A luz avisadora
 pisca
Se, em andamento, se registar alguma avaria na gestão do motor, ela será
assinalada pelo piscar da luz avisadora
. Visitar uma oficina especializada
o antes possível para revisão do motor.
Sistema de controlo de emissões*


A luz avisadora controla o sistema de escape.
A luz avisadora
 pisca:
Devido a falhas de combustão, o catalisador pode danificar-se. Desacelere e
dirija-se com prudência à oficina especializada mais próxima e mande
inspeccionar o motor.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
16) : GASES ESCAPE ACUDA OFICINA .
A luz avisadora
 está acesa:
Se, em andamento, se regi star alguma avaria, esta influenciará negativa-
mente a qualidade das emissões (p. ex. avaria da sonda Lambda). Desace-
lere e dirija-se com prudência à oficina especializada mais próxima e mande
inspeccionar o motor.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos: GASES ESCAPE ACUDA OFICINA.
16)Em função da versão do modelo
alteaxl_0206_portugues Seite 83 Dienstag, 1. August 2006 6:24 18

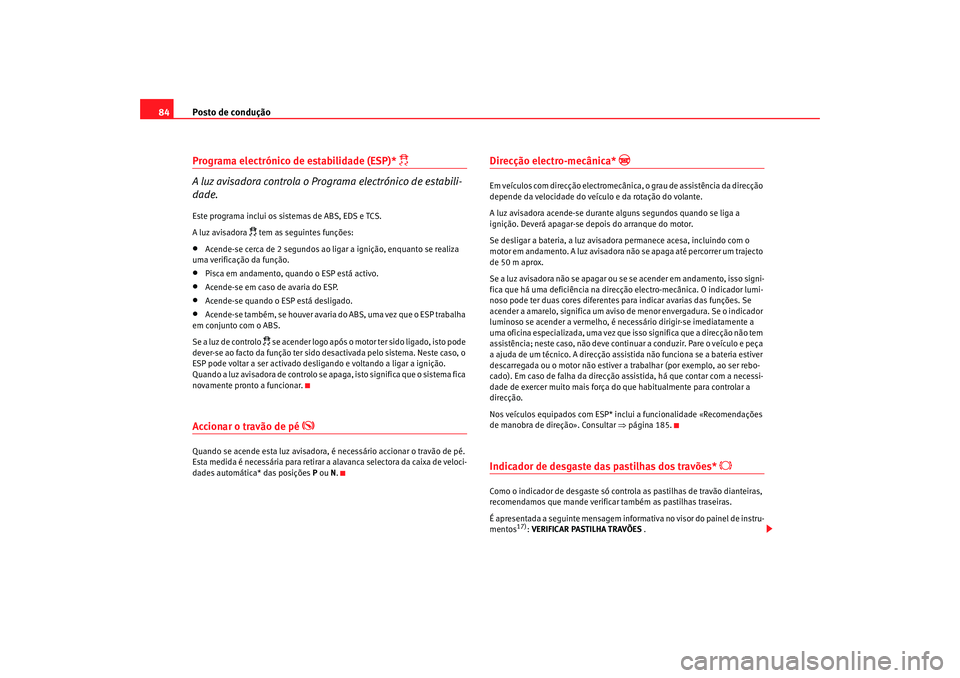

Posto de condução
84Programa electrónico de estabilidade (ESP)*

A luz avisadora controla o Prog rama electrónico de estabili-
dade.
Este programa inclui os sistemas de ABS, EDS e TCS.
A luz avisadora
 tem as seguintes funções:
•
Acende-se cerca de 2 segundos ao ligar a ignição, enquanto se realiza
uma verificação da função.
•
Pisca em andamento, quando o ESP está activo.
•
Acende-se em caso de avaria do ESP.
•
Acende-se quando o ESP está desligado.
•
Acende-se também, se houver avaria do ABS, uma vez que o ESP trabalha
em conjunto com o ABS.
Se a luz de controlo
 se acender logo após o motor ter sido ligado, isto pode
dever-se ao facto da função ter sido desactivada pelo sistema. Neste caso, o
ESP pode voltar a ser activado desligando e voltando a ligar a ignição.
Quando a luz avisadora de controlo se ap aga, isto significa que o sistema fica
novamente pronto a funcionar.
Accionar o travão de pé

Quando se acende esta luz avisadora, é necessário accionar o travão de pé.
Esta medida é necessária para retirar a alavanca selectora da caixa de veloci-
dades automática* das posições P ou N.
Direcção electro-mecânica*

Em veículos com direcção electromecânica, o grau de assistência da direcção
depende da velocidade do veículo e da rotação do volante.
A luz avisadora acende-se durante alguns segundos quando se liga a
ignição. Deverá apagar-se depois do arranque do motor.
Se desligar a bateria, a luz avisad ora permanece acesa, incluindo com o
motor em andamento. A luz avisadora não se apaga até percorrer um trajecto
de 50 m aprox.
Se a luz avisadora não se apagar ou se se acender em andamento, isso signi-
fica que há uma deficiência na direcção electro-mecânica. O indicador lumi-
noso pode ter duas cores diferentes para indicar avarias das funções. Se
acender a amarelo, significa um aviso de menor envergadura. Se o indicador
luminoso se acender a vermelho, é necessário dirigir-se imediatamente a
uma oficina especializada, uma vez que isso significa que a direcção não tem
assistência; neste caso, não deve continuar a conduzir. Pare o veículo e peça
a ajuda de um técnico. A direcção assistida não funciona se a bateria estiver
descarregada ou o motor nã o estiver a trabalhar (por exemplo, ao ser rebo-
cado). Em caso de falha da direcção assistida, há que contar com a necessi-
dade de exercer muito mais força do que habitualmente para controlar a
direcção.
Nos veículos equipados com ESP* inclui a funcionalidade «Recomendações
de manobra de direção». Consultar ⇒página 185.Indicador de desgaste das pastilhas dos travões*

Como o indicador de desgaste só controla as pastilhas de travão dianteiras,
recomendamos que mande verificar também as pastilhas traseiras.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
17): VERIFICAR PASTILHA TRAVÕES .
alteaxl_0206_portugues Seite 84 Dienstag, 1. August 2006 6:24 18

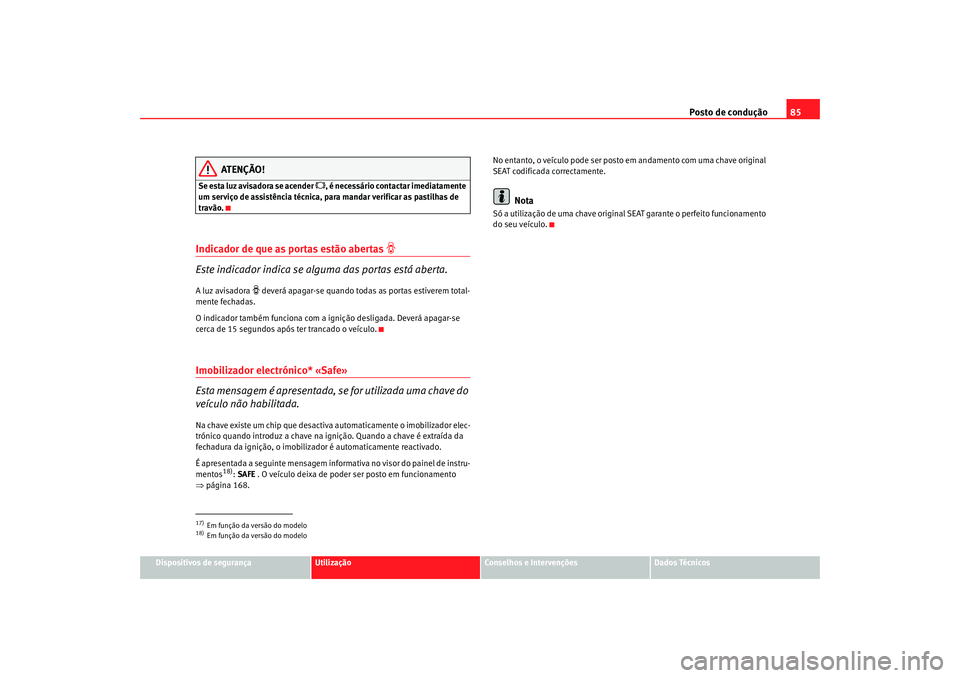

Posto de condução85
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
ATENÇÃO!
Se esta luz avisadora se acender
, é necessário contactar imediatamente
um serviço de assistência técnica, para mandar verificar as pastilhas de
travão.
Indicador de que as portas estão abertas

Este indicador indica se alguma das portas está aberta.A luz avisadora
 deverá apagar-se quando todas as portas estiverem total-
mente fechadas.
O indicador também funciona com a ignição desligada. Deverá apagar-se
cerca de 15 segundos após ter trancado o veículo.
Imobilizador electrónico* «Safe»
Esta mensagem é apresentada, se for utilizada uma chave do
veículo não habilitada.Na chave existe um chip que desactiva automaticamente o imobilizador elec-
trónico quando introduz a chave na ignição. Quando a chave é extraída da
fechadura da ignição, o imobilizador é automaticamente reactivado.
É apresentada a seguinte mensagem inform ativa no visor do painel de instru-
mentos
18): SAFE . O veículo deixa de poder ser posto em funcionamento
⇒ página 168. No entanto, o veículo pode ser posto em andamento com uma chave original
SEAT codificada correctamente.
Nota
Só a utilização de uma chave original SEAT garante o perfeito funcionamento
do seu veículo.
17)Em função da versão do modelo18)Em função da versão do modelo
alteaxl_0206_portugues Seite 85 Dienstag, 1. August 2006 6:24 18

Comandos no volante
86Comandos no volanteGeneralidadesO volante contém módulos multifunçõ es a partir dos quais é possível
controlar funções de áudio, telefone e radionavegação do veículo, sem que
seja necessário desviar a atenção da condução.
Existem duas versões de módulos multifunções:
•
Versão Áudio, para o controlo desde o volante das funções disponíveis de
áudio.
•
Versão Áudio + Telefone, para o controlo desde o volante das funções
disponíveis de áudio, assim como do sistema de telefone.
Ambas as versões podem ser utilizadas para o controlo do sistema de Áudio
(Radio, CD Áudio, CD mp3, CD Changer) e para o controlo do Sistema de Radi-
onavegação, em cujo caso controlam pa ra além das restantes funções ante-
riores, a função de Navegação.
Sistema áudioComandos no volante versão Áudio
Fig. 49 Comandos no
volante
Fig. 50 Comandos no
volante
alteaxl_0206_portugues Seite 86 Dienstag, 1. August 2006 6:24 18
