2006 Seat Ateca XL Manual do proprietário (in Portuguese)

Assentos e porta-objectos143
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•
na consola central,
•
nos revestimentos das portas (à frente e atrás),
•
nos revestimentos laterais do porta-bagagens,
•
na cavidade da roda sobressalente no porta-bagagens (apenas nos
veículos equipados com o kit de reparação de furos*.
Os cabides estão localizados nas pegas de trás, no tejadilho.
ATENÇÃO!
•
Não colocar objectos em cima do painel de instrumentos. Estes
objectos poderiam ser projectados no habitáculo em andamento (p. ex. na
aceleração, na travagem ou numa curva) e desviar a atenção do condutor do
trânsito.
•
Tome as medidas necessárias para que, em andamento, não caiam
objectos da consola central ou de outros porta-objectos que invadam a
zona dos pés do condutor . Em caso de uma travagem súbita, ficaria impe-
dido de travar, embraiar ou ac elerar – perigo de acidente!
•
As peças de vestuário dependuradas não podem obstruir a visibilidade
do condutor – perigo de acidente! Os cabides foram apenas feitos para
pendurar peças de vestuário leves. Não deixe ficar objectos rígidos, ponti-
agudos ou pesados nas peças de vestuário dependuradas. No caso de
travagens súbitas ou de acidentes, nomeadamente com disparo dos
airbags, esses objectos poderiam ferir os ocupantes.
Suporte de bebidas dianteiroNa consola central, à frente da alavanca das velocidades, encontram-se dois
suportes para bebidas ⇒fig. 106 .
ATENÇÃO!
•
Não colocar bebidas quentes no suporte de bebidas. Em caso de
manobra repentina, de uma travagem brusca ou de um acidente o líquido
quente poderá ser vertido – perigo de queimaduras!
•
Não utilizar recipientes de material rígido (por exemplo, vidro, porce-
lana) uma vez que estes poderiam causar ferimentos em caso de
acidente.
Fig. 106 Suporte de
bebidas dianteiro
alteaxl_0206_portugues Seite 143 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos

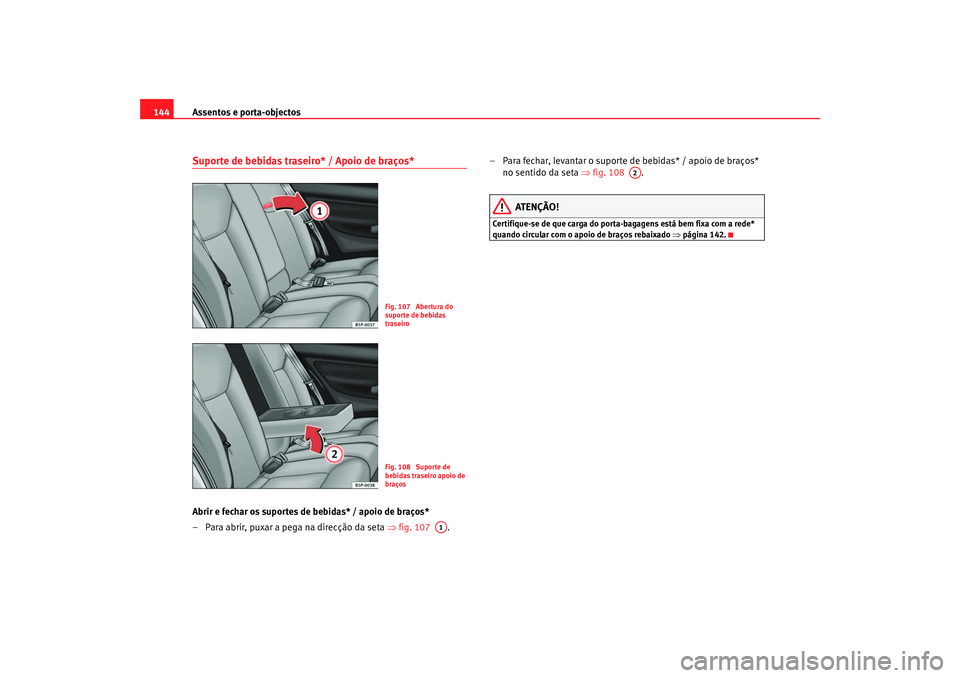

144Suporte de bebidas traseiro* / Apoio de braços*Abrir e fechar os suportes de bebidas* / apoio de braços*
– Para abrir, puxar a pega na direcção da seta ⇒fig. 107 .– Para fechar, levantar o suporte de bebidas* / apoio de braços*
no sentido da seta ⇒fig. 108 .
ATENÇÃO!
Certifique-se de que carga do porta-bagagens está bem fixa com a rede*
quando circular com o apoio de braços rebaixado ⇒ página 142.
Fig. 107 Abertura do
suporte de bebidas
traseiroFig. 108 Suporte de
bebidas traseiro apoio de
braços
A1
A2
alteaxl_0206_portugues Seite 144 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos145
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

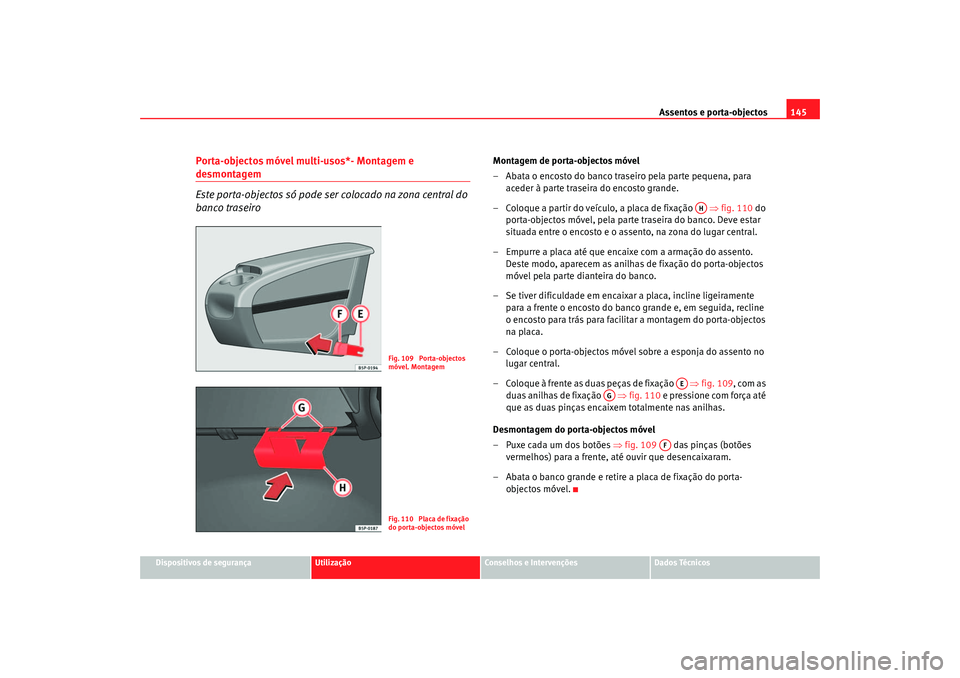

Porta-objectos móvel multi-usos*- Montagem e desmontagem
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
Montagem de porta-objectos móvel
– Abata o encosto do banco traseiro pela parte pequena, para
aceder à parte traseira do encosto grande.
– Coloque a partir do veículo, a placa de fixação ⇒fig. 110 do
porta-objectos móvel, pela parte traseira do banco. Deve estar
situada entre o encosto e o assento, na zona do lugar central.
– Empurre a placa até que encaixe com a armação do assento. Deste modo, aparecem as anilhas de fixação do porta-objectos
móvel pela parte dianteira do banco.
– Se tiver dificuldade em encaixar a placa, incline ligeiramente para a frente o encosto do banco grande e, em seguida, recline
o encosto para trás para facilitar a montagem do porta-objectos
na placa.
– Coloque o porta-objectos móvel sobre a esponja do assento no lugar central.
– Coloque à frente as duas peças de fixação ⇒ fig. 109, com as
duas anilhas de fixação ⇒fig. 110 e pressione com força até
que as duas pinças encaixem totalmente nas anilhas.
Desmontagem do porta-objectos móvel
–Puxe cada um dos botões ⇒fig. 109 das pinças (botões
vermelhos) para a frente, até ouvir que desencaixaram.
– Abata o banco grande e retire a placa de fixação do porta- objectos móvel.
Fig. 109 Porta-objectos
móvel. MontagemFig. 110 Placa de fixação
do porta-objectos móvel
AH
AE
AG
AF
alteaxl_0206_portugues Seite 145 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos

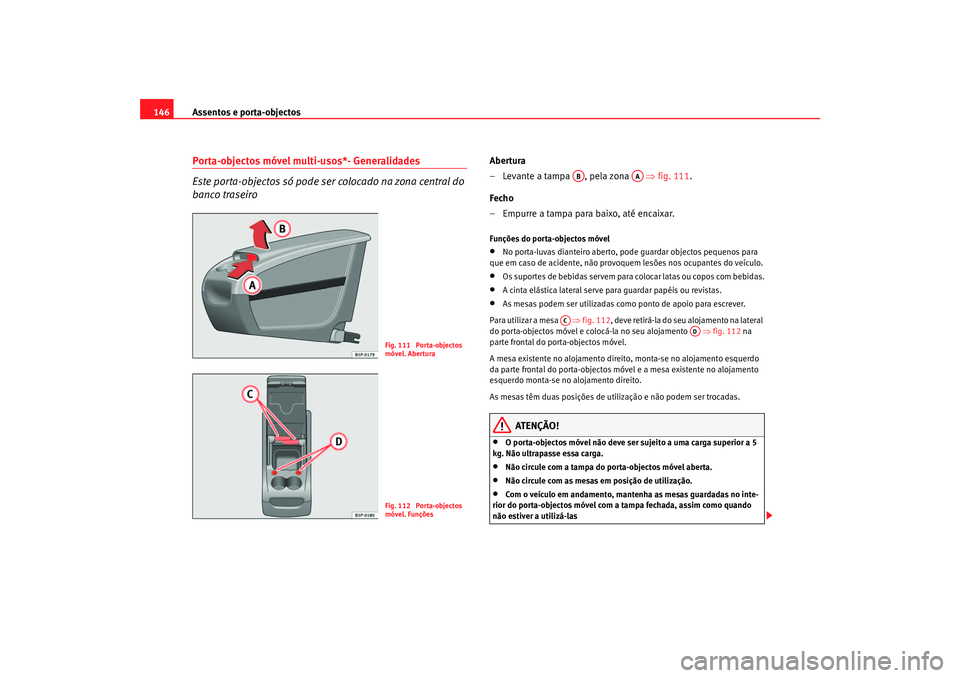

146Porta-objectos móvel multi-usos*- Generalidades
Este porta-objectos só pode ser colocado na zona central do
banco traseiro
Abertura
– Levante a tampa , pela zona ⇒fig. 111.
Fecho
– Empurre a tampa para baixo, até encaixar.Funções do porta-objectos móvel•
No porta-luvas dianteiro aberto, po de guardar objectos pequenos para
que em caso de acidente, não provoq uem lesões nos ocupantes do veículo.
•
Os suportes de bebidas servem para colocar latas ou copos com bebidas.
•
A cinta elástica lateral serve para guardar papéis ou revistas.
•
As mesas podem ser utilizadas como ponto de apoio para escrever.
Para utilizar a mesa ⇒ fig. 112, deve retirá-la do seu alojamento na lateral
do porta-objectos móvel e colocá-la no seu alojamento ⇒fig. 112 na
parte frontal do porta-objectos móvel.
A mesa existente no aloj amento direito, monta-se no alojamento esquerdo
da parte frontal do porta-objectos móvel e a mesa existente no alojamento
esquerdo monta-se no alojamento direito.
As mesas têm duas posições de utilização e não podem ser trocadas.
ATENÇÃO!
•
O porta-objectos móvel não deve ser sujeito a uma carga superior a 5
kg. Não ultrapasse essa carga.
•
Não circule com a tampa do porta-objectos móvel aberta.
•
Não circule com as mesas em posição de utilização.
•
Com o veículo em andamento, mantenha as mesas guardadas no inte-
rior do porta-objectos móvel com a tampa fechada, assim como quando
não estiver a utilizá-las
Fig. 111 Porta-objectos
móvel. AberturaFig. 112 Porta-objectos
móvel. Funções
AB
AA
AC
AD
alteaxl_0206_portugues Seite 146 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos147
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•

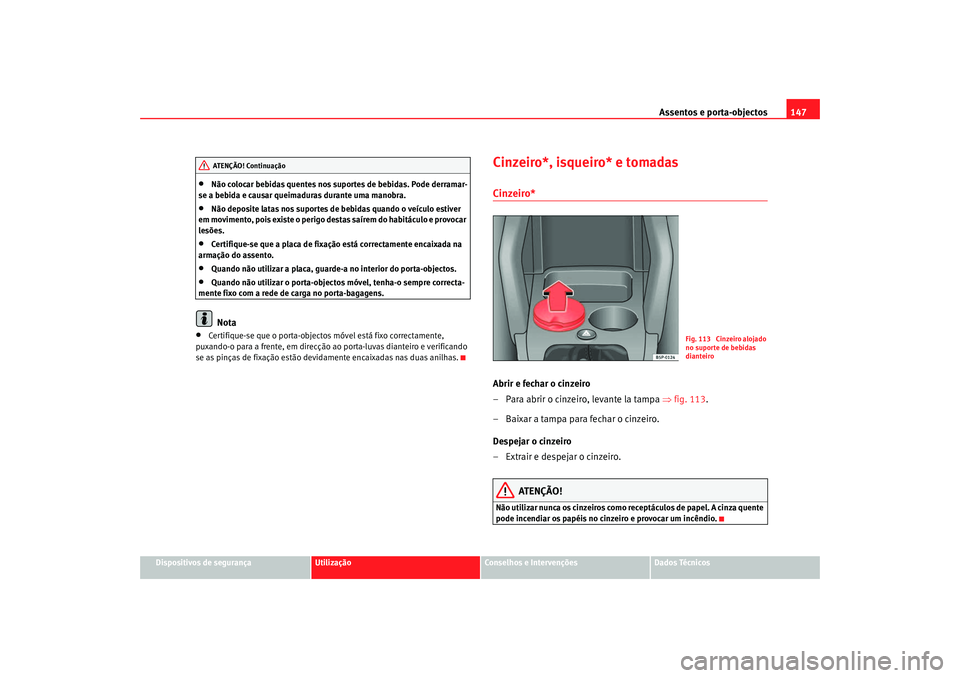

Não colocar bebidas quentes nos suportes de bebidas. Pode derramar-
se a bebida e causar queimaduras durante uma manobra.
•
Não deposite latas nos suportes de bebidas quando o veículo estiver
em movimento, pois existe o perigo destas saírem do habitáculo e provocar
lesões.
•
Certifique-se que a placa de fixação está correctamente encaixada na
armação do assento.
•
Quando não utilizar a placa, guarde -a no interior do porta-objectos.
•
Quando não utilizar o porta-objectos móvel, tenha-o sempre correcta-
mente fixo com a rede de carga no porta-bagagens.Nota
•
Certifique-se que o porta-objectos móvel está fixo correctamente,
puxando-o para a frente, em direcção ao porta-luvas dianteiro e verificando
se as pinças de fixação estão devidamente encaixadas nas duas anilhas.
Cinzeiro*, isqueiro* e tomadasCinzeiro* Abrir e fechar o cinzeiro
– Para abrir o cinzeiro, levante la tampa ⇒fig. 113.
– Baixar a tampa para fechar o cinzeiro.
Despejar o cinzeiro
– Extrair e despejar o cinzeiro.
ATENÇÃO!
Não utilizar nunca os cinzeiros como receptáculos de papel. A cinza quente
pode incendiar os papéis no cinzeiro e provocar um incêndio.
AT ENÇÃO! Continua ção
Fig. 113 Cinzeiro alojado
no suporte de bebidas
dianteiro
alteaxl_0206_portugues Seite 147 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos

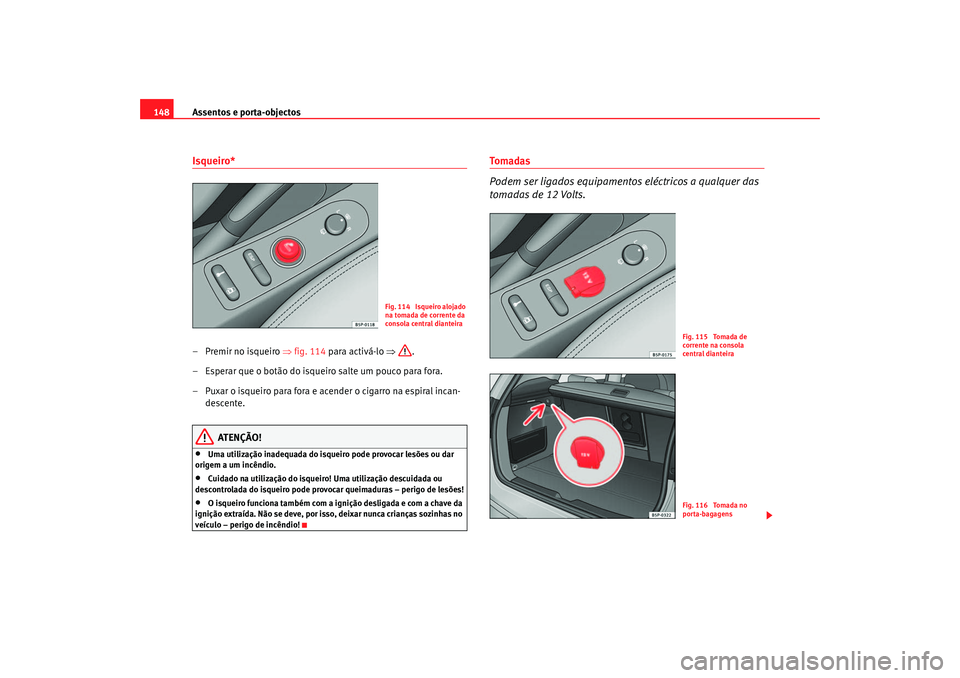

148Isqueiro* – Premir no isqueiro ⇒fig. 114 para activá-lo ⇒.
– Esperar que o botão do isqueiro salte um pouco para fora.
– Puxar o isqueiro para fora e acender o cigarro na espiral incan- descente.
ATENÇÃO!
•
Uma utilização inadequada do isqueiro pode provocar lesões ou dar
origem a um incêndio.
•
Cuidado na utilização do isqueiro! Uma utilização descuidada ou
descontrolada do isqueiro pode provocar queimaduras – perigo de lesões!
•
O isqueiro funciona também com a ignição desligada e com a chave da
ignição extraída. Não se deve, por isso, deixar nunca crianças sozinhas no
veículo – perigo de incêndio!
To m a d a s
Podem ser ligados equipamentos eléctricos a qualquer das
tomadas de 12 Volts.
Fig. 114 Isqueiro alojado
na tomada de corrente da
consola central dianteira
Fig. 115 Tomada de
corrente na consola
central dianteiraFig. 116 Tomada no
porta-bagagens
alteaxl_0206_portugues Seite 148 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos149
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

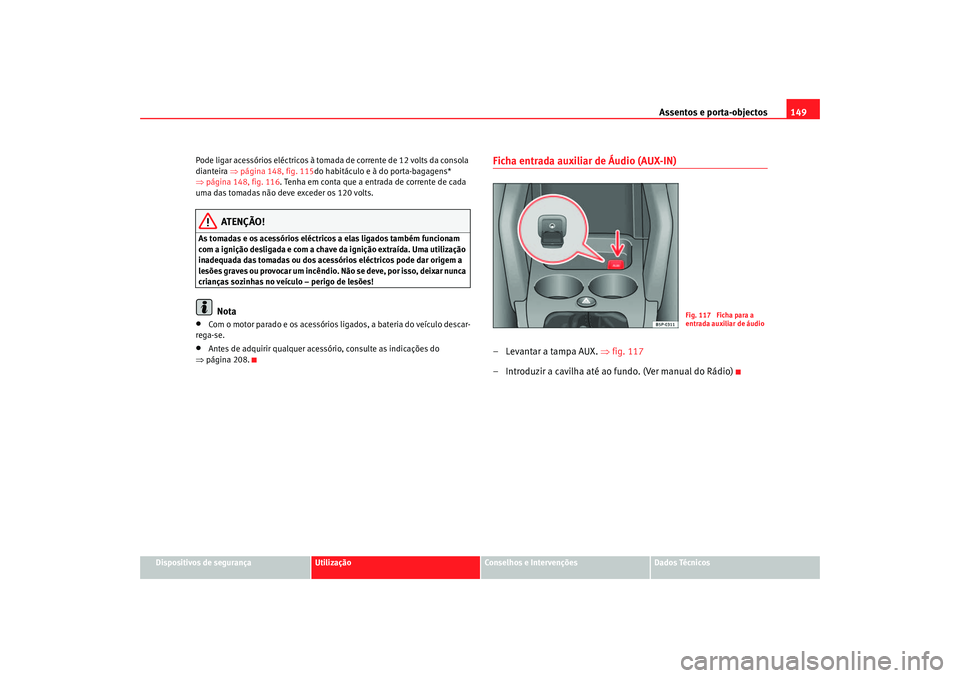

Pode ligar acessórios eléctricos à tomada de corrente de 12 volts da consola
dianteira
⇒página 148, fig. 115 do habitáculo e à do porta-bagagens*
⇒ página 148, fig. 116 . Tenha em conta que a entrada de corrente de cada
uma das tomadas não deve exceder os 120 volts.
ATENÇÃO!
As tomadas e os acessórios eléctric os a elas ligados também funcionam
com a ignição desligada e com a chave da ignição extraída. Uma utilização
inadequada das tomadas ou dos acessóri os eléctricos pode dar origem a
lesões graves ou provocar um incêndio. Não se deve, por isso, deixar nunca
crianças sozinhas no veículo – perigo de lesões!
Nota
•
Com o motor parado e os acessórios ligados, a bateria do veículo descar-
rega-se.
•
Antes de adquirir qualquer acessório, consulte as indicações do
⇒ página 208.
Ficha entrada auxiliar de Áudio (AUX-IN)– Levantar a tampa AUX. ⇒fig. 117
– Introduzir a cavilha até ao fundo. (Ver manual do Rádio)
Fig. 117 Ficha para a
entrada auxiliar de áudio
alteaxl_0206_portugues Seite 149 Dienstag, 1. August 2006 6:24 18

Assentos e porta-objectos

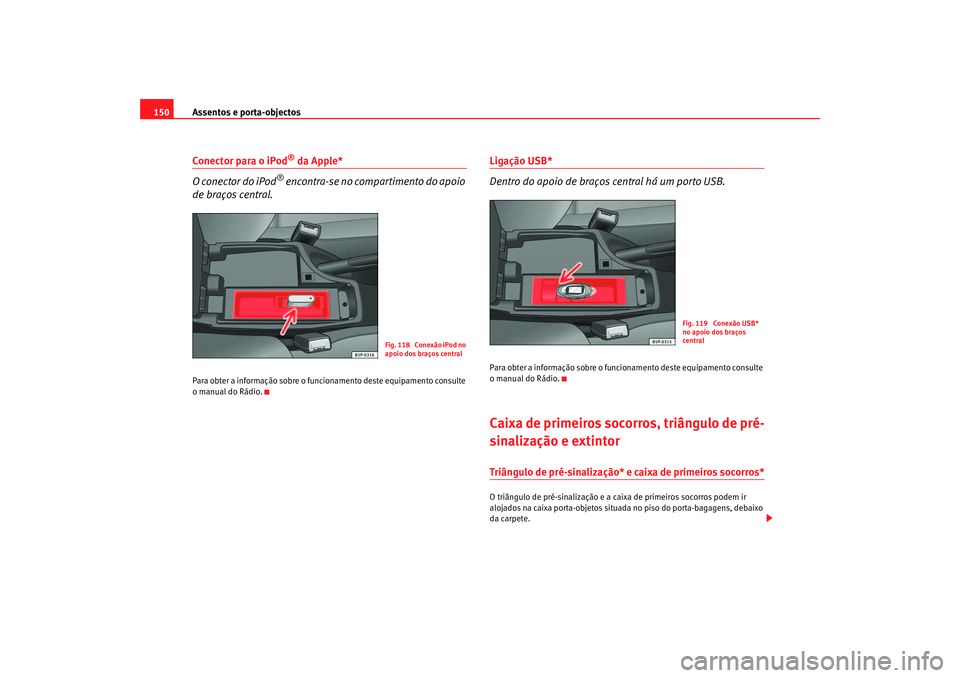

150Conector para o iPod
® da Apple*
O conector do iPod
® encontra-se no compartimento do apoio
de braços central.
Para obter a informação sobre o funcionamento deste equipamento consulte
o manual do Rádio.
Ligação USB*
Dentro do apoio de braços central há um porto USB.Para obter a informação sobre o funcionamento deste equipamento consulte
o manual do Rádio.Caixa de primeiros socorros, triângulo de pré-
sinalização e extintorTriângulo de pré-sinalização* e caixa de primeiros socorros*O triângulo de pré-sinalização e a caixa de primeiros socorros podem ir
alojados na caixa porta-objetos situada no piso do porta-bagagens, debaixo
da carpete.
Fig. 118 Conexão iPod no
apoio dos braços central
Fig. 119 Conexão USB*
no apoio dos braços
central
alteaxl_0206_portugues Seite 150 Dienstag, 1. August 2006 6:24 18
