2006 Hyundai Sonata Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
31
!
ATTENTION:
o Ne laissez aucun produit pétrolier comme par exemple l'huile, l'essence, etc. entrer en contact avec les témoins.
o Veillez à remplacer les ampoules LED lors du remontage.
o Après une pluie importante ou après avoir lavé votre véhicule,les phares avant et arrièrepeuvent paraître embués. Cet état est dû à la différence de température entre l’intérieur dela lampe et l’extérieur. Cela est similaire à la condensation sur vos vitres à l’intérieur de votrevéhicule quand il pleut et ne signifie pas que votre voiture a un problème. Si l’eau coule dansles circuits de l’ampoule de la lampe, amener votre véhicule chez un concessionnaire Hyundaipour un contrôle. Instructions de remplacement:
1. Laissez refroidir l'ampoule. Portez une protection pour les yeux.
2. Ouvrez le capot.
3. Saisissez toujours l'ampoule par sa base en plastique, évitez de toucher le verre.
G270A01NF-GUT PHARE, FEU CLIGNOTANT AVANT ET PROJECTEURANTIBROUILLARD AVANT
Phare et feu clignotant avant
Phare (Feux de route) Phare (Feux de croisement)
Feu clignotant avant
G270A01NF
Projecteur antibrouillard avant
HNF5023
4. Enlevez les boulons de montage de l'ensemble de phare en utilisant une clé de la dimension correcte.
HNF5024
5. Déconnectez le cordon de raccordement du dos du phare.

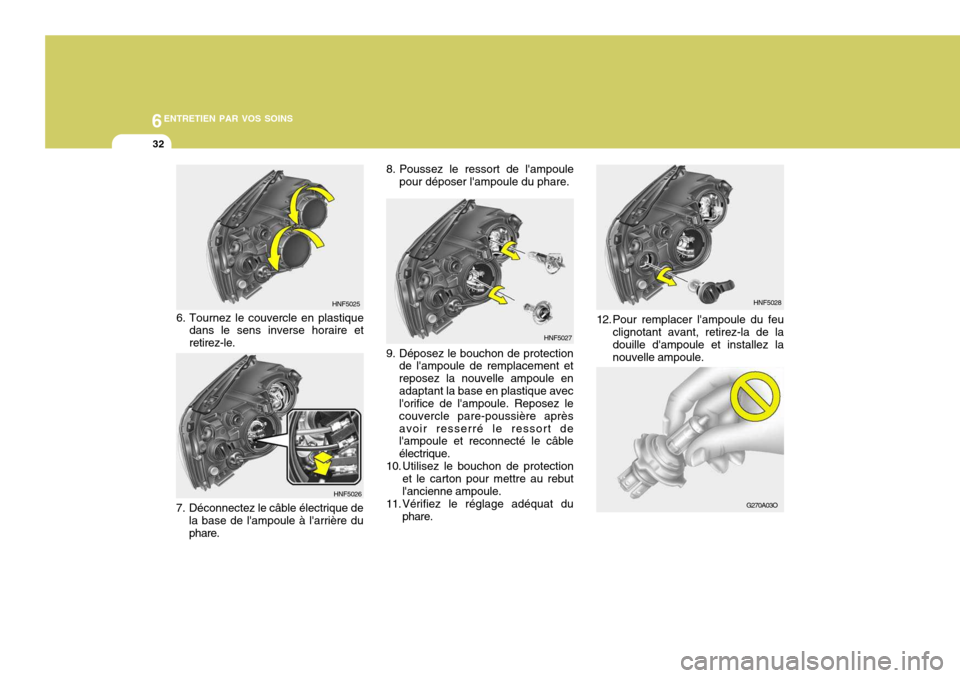

6ENTRETIEN PAR VOS SOINS
32
12. Pour remplacer l'ampoule du feu
clignotant avant, retirez-la de la douille d'ampoule et installez la nouvelle ampoule. HNF5028
G270A03O
HNF5025
6. Tournez le couvercle en plastique dans le sens inverse horaire et retirez-le.
HNF5026
7. Déconnectez le câble électrique de la base de l'ampoule à l'arrière du phare.
HNF5027
8. Poussez le ressort de l'ampoule
pour déposer l'ampoule du phare.
9. Déposez le bouchon de protection de l'ampoule de remplacement et reposez la nouvelle ampoule enadaptant la base en plastique avec l'orifice de l'ampoule. Reposez le couvercle pare-poussière aprèsavoir resserré le ressort de l'ampoule et reconnecté le câble électrique.
10. Utilisez le bouchon de protection
et le carton pour mettre au rebutl'ancienne ampoule.
11. Vérifiez le réglage adéquat du phare.

6
ENTRETIEN PAR VOS SOINS
33
!AVERTISSEMENT:
Cette ampoule à halogène renferme un gaz sous pression. Elle risque d'éclater en cas de choc et deprojeter des éclats de verre. Toujours porter des lunettes de sécurité en cas de manipulation desampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion, les éraflures et les liquides. N'allumerune ampoule que lorsqu'elle est montée dans le phare. Remplacer le phare s'il est endommagé ou fissuré. Garder les ampoules hors de portée des enfants et prendre la précautionde se débarrasser des ampoules grillée.
G270D01L-GUT FEU COMBINE ARRIERE
Feu de stop/arrière, feuclignotant arrière, feu derecul et projecteur antibrouillard arrière
1. Ouvrez le couvercle de coffre. 2. Retirez le couvercle à l'intérieur du revêtement du coffre arrière en tournant le bouton dans le sens inverse des aiguilles d'une montre. HNF5029
Projecteur antibrouillard avant (Si installé)
REMARQUE: Il est recommandé de faire
remplacer l'ampoule du projecteur antibrouillard avant par unconcessionnaire Hyundai agréé.
3. Pour remplacer le feu combiné
arrière (feu de stop/arrière et clignotant arrière), retirez-le de la base et mettez en place une nouvelle ampoule. (1) Feu de stop/arrière (2) Feu clignotant arrière HNF5030

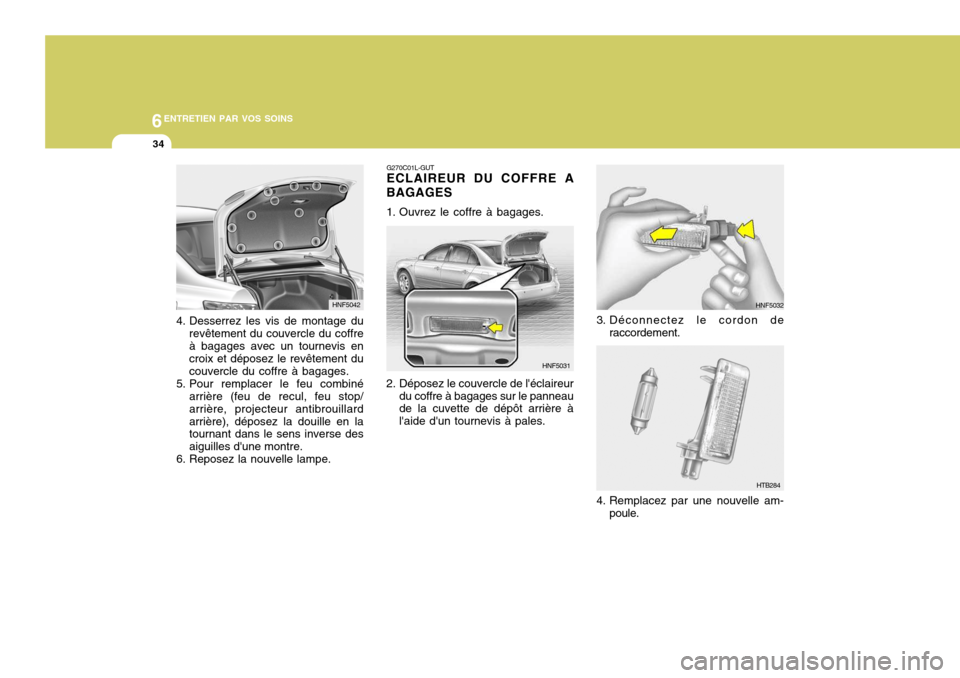

6ENTRETIEN PAR VOS SOINS
34
HNF5032
3. Déconnectez le cordon de raccordement.
4. Remplacez par une nouvelle am- poule.
HTB284
4. Desserrez les vis de montage du
revêtement du couvercle du coffre à bagages avec un tournevis en croix et déposez le revêtement du couvercle du coffre à bagages.
5. Pour remplacer le feu combiné arrière (feu de recul, feu stop/arrière, projecteur antibrouillardarrière), déposez la douille en la tournant dans le sens inverse des aiguilles d'une montre.
6. Reposez la nouvelle lampe.
HNF5042
G270C01L-GUT ECLAIREUR DU COFFRE A
BAGAGES
1. Ouvrez le coffre à bagages.
2. Déposez le couvercle de l'éclaireur du coffre à bagages sur le panneau de la cuvette de dépôt arrière à l'aide d'un tournevis à pales. HNF5031

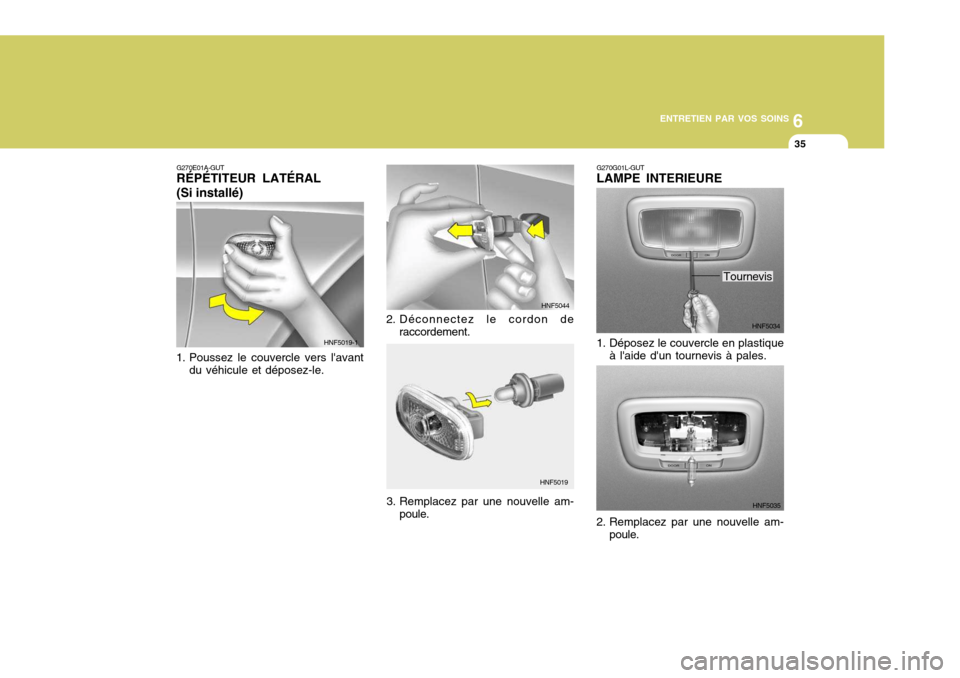

6
ENTRETIEN PAR VOS SOINS
35
2. Déconnectez le cordon de
raccordement. HNF5044
HNF5019
G270E01A-GUT RÉPÉTITEUR LATÉRAL (Si installé)
1. Poussez le couvercle vers l'avant du véhicule et déposez-le. HNF5019-1
3. Remplacez par une nouvelle am-poule.
G270G01L-GUT LAMPE INTERIEURE
HNF5034
1. Déposez le couvercle en plastique à l'aide d'un tournevis à pales.
HNF5035
Tournevis
2. Remplacez par une nouvelle am- poule.

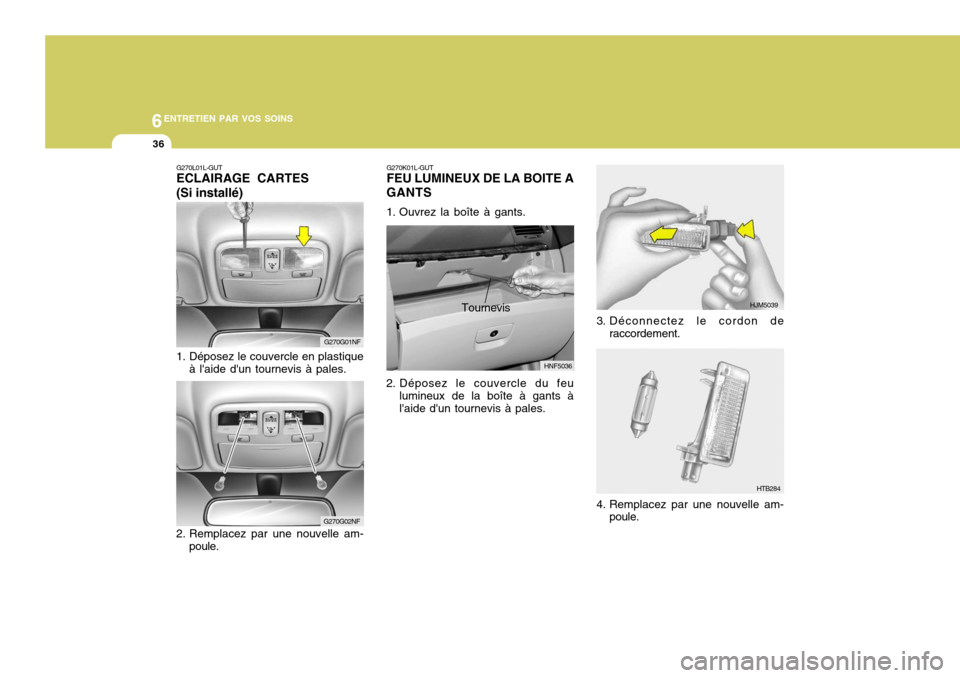

6ENTRETIEN PAR VOS SOINS
36
HJM5039
HTB284
3. Déconnectez le cordon de
raccordement.
4. Remplacez par une nouvelle am- poule.
G270G01NF
G270G02NF
G270L01L-GUT ECLAIRAGE CARTES (Si installé)
1. Déposez le couvercle en plastique
à l'aide d'un tournevis à pales.
2. Remplacez par une nouvelle am- poule.
G270K01L-GUT FEU LUMINEUX DE LA BOITE A
GANTS
1. Ouvrez la boîte à gants.
2. Déposez le couvercle du feu lumineux de la boîte à gants à l'aide d'un tournevis à pales. HNF5036
Tournevis

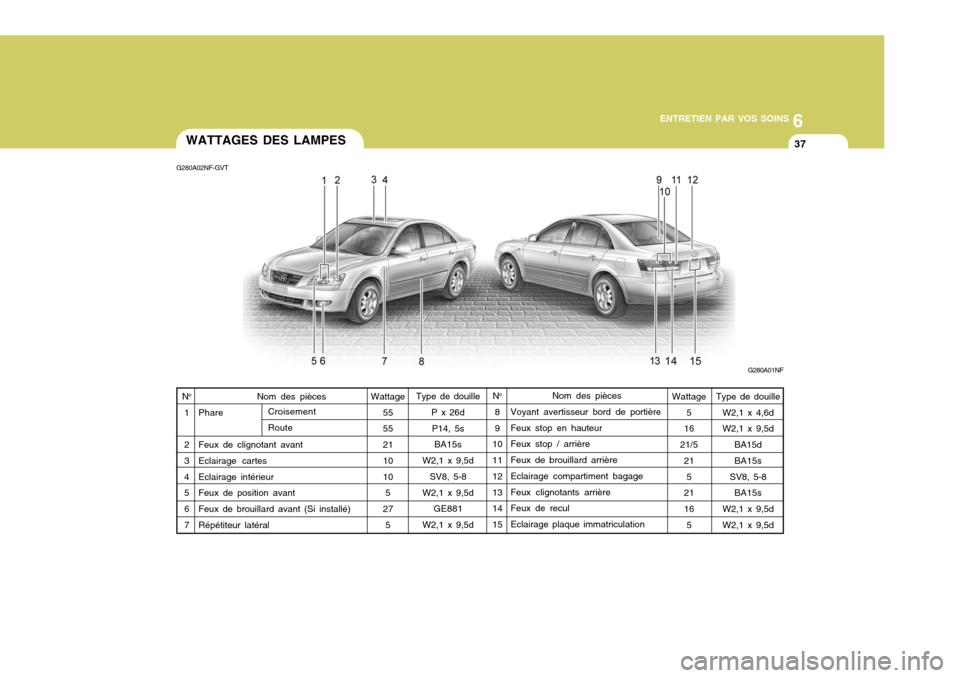

6
ENTRETIEN PAR VOS SOINS
37
Type de douille P x 26d
P14, 5s BA15s
W2,1 x 9,5d SV8, 5-8
W2,1 x 9,5d GE881
W2,1 x 9,5dWATTAGES DES LAMPES
G280A02NF-GVT
G280A01NF
Nom des pièces
Voyant avertisseur bord de portière Feux stop en hauteur Feux stop / arrière Feux de brouillard arrière Eclairage compartiment bagage Feux clignotants arrière Feux de recul Eclairage plaque immatriculation
Nom des pièces
Phare Feux de clignotant avant Eclairage cartes Eclairage intérieur Feux de position avant Feux de brouillard avant (Si installé) Répétiteur latéral
N
o
1 2 3 4 5 6 7 N
o
8 9
1011 12 13 14 15
Wattage
55 55 21 10 105
27 5
Croisement Route
Wattage
5
16
21/5 21
5
21 16 5Type de douille
W2,1 x 4,6d W2,1 x 9,5d BA15dBA15s
SV8, 5-8 BA15s
W2,1 x 9,5dW2,1 x 9,5d

6ENTRETIEN PAR VOS SOINS

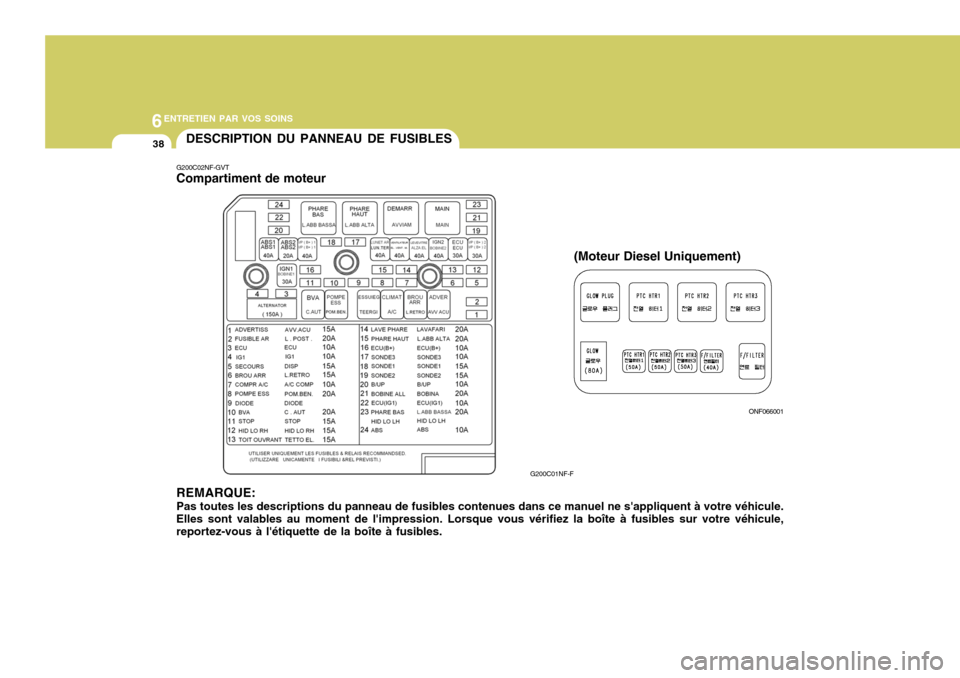

38DESCRIPTION DU PANNEAU DE FUSIBLES
G200C02NF-GVT Compartiment de moteur REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. ONF066001
(Moteur Diesel Uniquement)
G200C01NF-F
