2006 Hyundai Sonata Manuel du propriétaire (in French)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
108
B710A01NF B710B01NF-GUT Buses d'aération centrales/ latérales Les buses d'aération centrales sont situées au centre du tableau de bord.Les buses d'aération latérales se situent de chaque côté du tableau de bord.Pour changer la direction du débit d'air, tournez le bouton de commande sous les buses.Pour régler la quantité d'air, tournez le bouton de commande sur la gauche des buses. Les buses sont ouverteslorsque le bouton des buses est déplacé vers la position " ". Les buses sont fermées lorsque le boutondes buses est déplacé vers " ". Veillez à ce que ces buses ne soient pas obstruées.

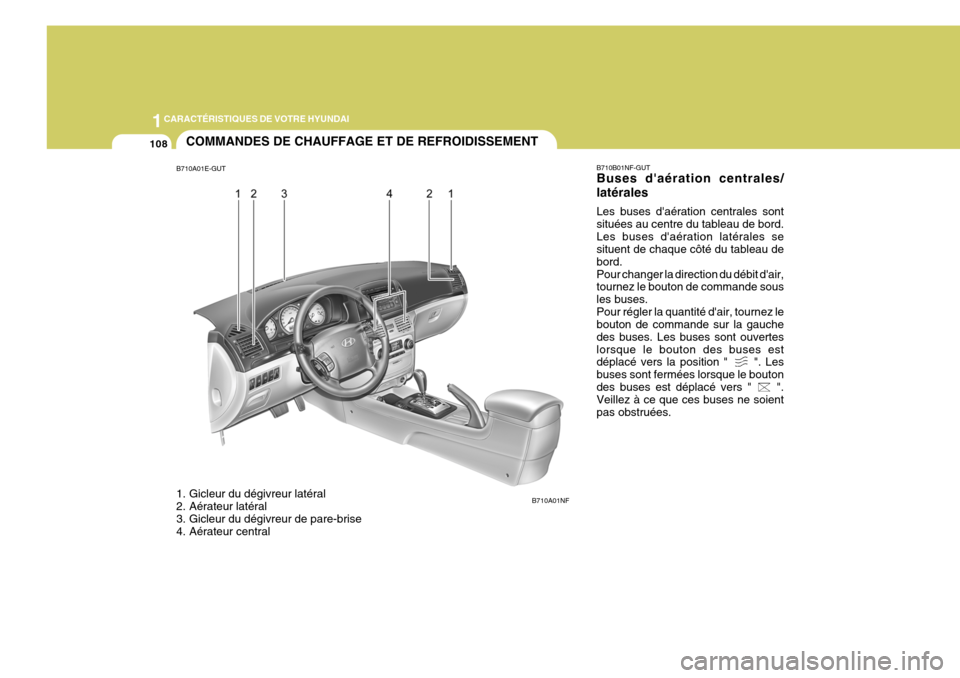

COMMANDES DE CHAUFFAGE ET DE REFROIDISSEMENT
B710A01E-GUT
1. Gicleur du dégivreur latéral
2. Aérateur latéral
3. Gicleur du dégivreur de pare-brise
4. Aérateur central

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
109
ZB440B1-AU Reglage de la vitesse de la soufflerie

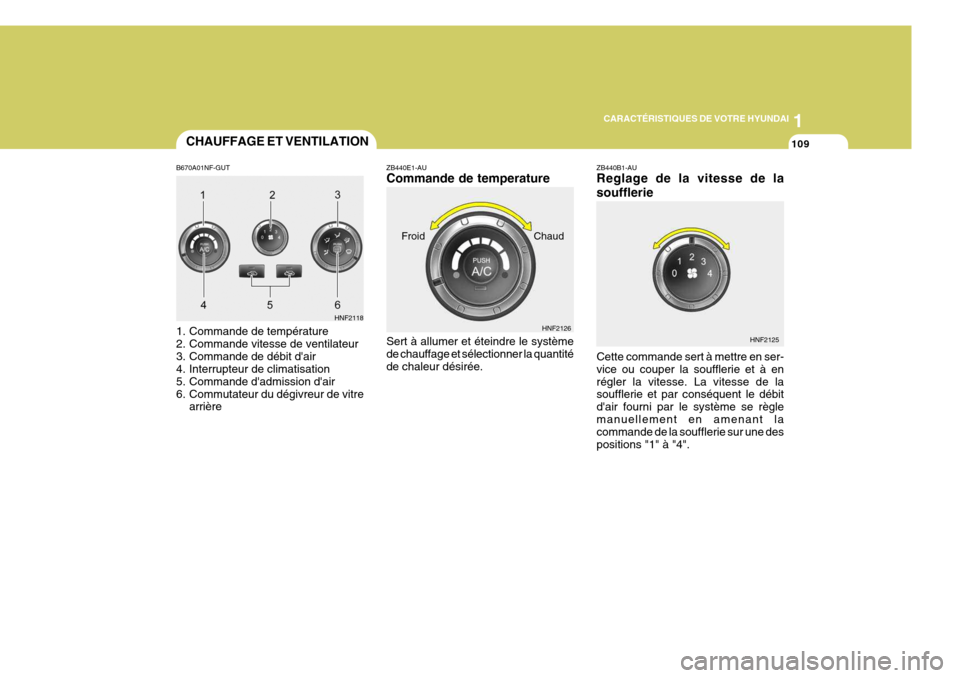

CHAUFFAGE ET VENTILATION
B670A01NF-GUT
1. Commande de température
2. Commande vitesse de ventilateur
3. Commande de débit d'air
4. Interrupteur de climatisation
5. Commande d'admission d'air
6. Commutateur du dégivreur de vitre arrière Cette commande sert à mettre en ser-vice ou couper la soufflerie et à enrégler la vitesse. La vitesse de la soufflerie et par conséquent le débit d'air fourni par le système se règlemanuellement en amenant la commande de la soufflerie sur une des positions "1" à "4".
HNF2118
HNF2125
HNF2126
ZB440E1-AU Commande de temperature Sert à allumer et éteindre le système de chauffage et sélectionner la quantité de chaleur désirée.Froid Chaud

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
110

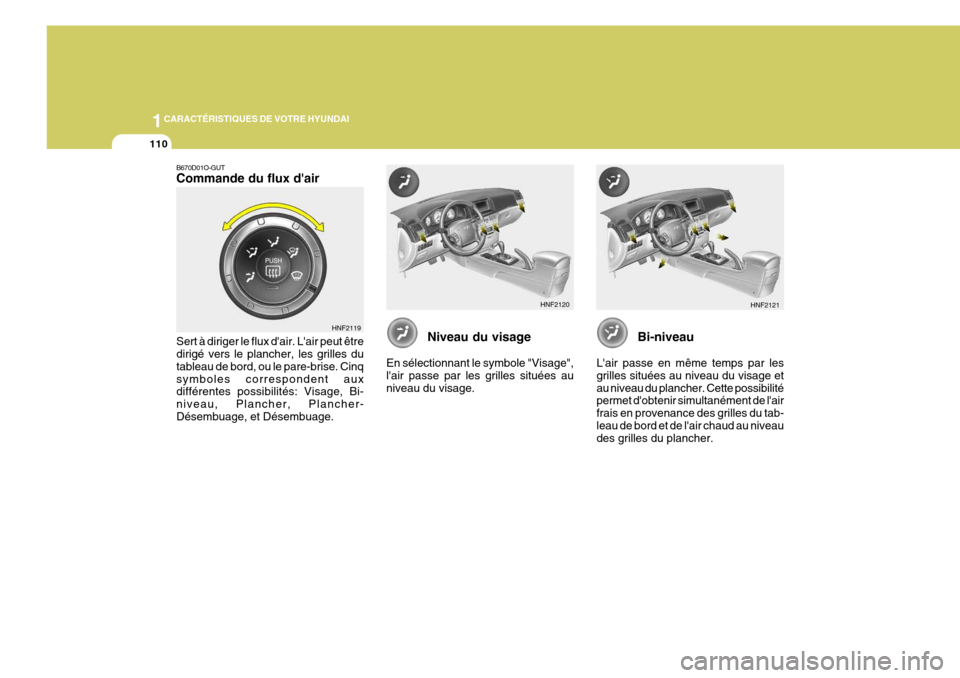

B670D01O-GUT Commande du flux d'air Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grilles du tableau de bord, ou le pare-brise. Cinqsymboles correspondent aux différentes possibilités: Visage, Bi- niveau, Plancher, Plancher-Désembuage, et Désembuage. HNF2119
HNF2121
HNF2120
Niveau du visage
En sélectionnant le symbole "Visage", l'air passe par les grilles situées auniveau du visage.Bi-niveau
L'air passe en même temps par les grilles situées au niveau du visage etau niveau du plancher. Cette possibilité permet d'obtenir simultanément de l'air frais en provenance des grilles du tab-leau de bord et de l'air chaud au niveau des grilles du plancher.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
111
HNF2124
HNF2122
HNF2123
Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur depare brise, la buse du dégivreur latéral, le ventilateur latéral. Niveau du Plancher- Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral,le ventilateur latéral. En cas de sélection du mode "Plancher- Désembuage" le conditionnement d'airse met en route automatiquement en mode "Fresh(frais)".Désembuage
L'air est évacué via la buse de dégivrage de pare-brise, la buse dedégivrage latéral, le ventilateur latéral. En cas de sélection du mode "Désembuage", le conditionnementd'air se met en route automatiquement en mode "Fresh(frais)".

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
112
Pour chauffer normalement, placer la commande d'air d'admission sur laposition "Air frais ( )" et la comm- ande du flux d'air sur "Plancher ( )". Pour chauffer le plus rapidement pos- sible, placer la commande d'air d'admission sur la position "Air recircule( ) ". Si les vitres se couvrent de buée, placer la commande du flux d'air sur la position "Désembuage". (Le conditionnement d'air se metautomatiquement en route en mode "Fresh(frais)".) Pour obtenir un maximum de chaleur, placer la commande de température sur "Chaud".

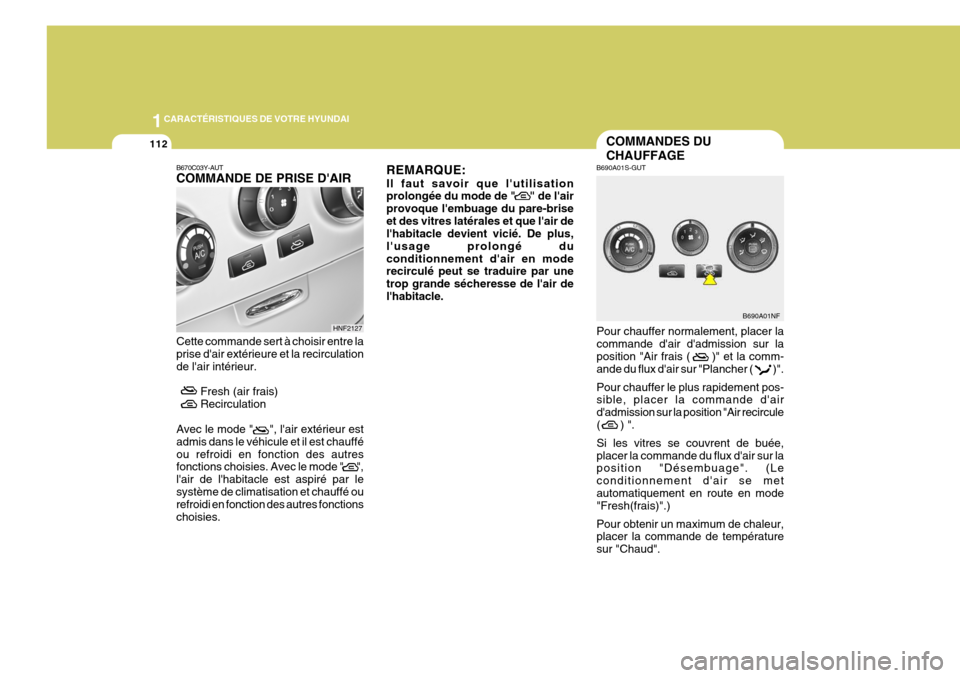

B670C03Y-AUT COMMANDE DE PRISE D'AIR Cette commande sert à choisir entre la prise d'air extérieure et la recirculation de l'air intérieur.Fresh (air frais)Recirculation
Avec le mode " ", l'air extérieur estadmis dans le véhicule et il est chaufféou refroidi en fonction des autres fonctions choisies. Avec le mode " ", l'air de l'habitacle est aspiré par lesystème de climatisation et chauffé ou refroidi en fonction des autres fonctions choisies.
HNF2127
COMMANDES DU CHAUFFAGE
B690A01S-GUT
B690A01NF
REMARQUE: Il faut savoir que l'utilisation prolongée du mode de " " de l'air provoque l'embuage du pare-briseet des vitres latérales et que l'air de l'habitacle devient vicié. De plus, l'usage prolongé duconditionnement d'air en mode recirculé peut se traduire par une trop grande sécheresse de l'air del'habitacle.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
113
B720A03NFB700A01NFB710A02NF
DEGIVRAGE/ DESEMBUAGECHAUFFAGE BI-NIVEAU
B700A02A-GUT
Votre Hyundai est équipée de commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'air frais en provenance des grilles situéesdans le tableau de bord et de l'air chaud provenant des sorties au niveau du plancher. Pour utiliser cettepossibilité:
o Placer la commande d'air d'admission sur " ".
o Placer la commande du flux d'air sur
la position " ".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud". Pour utiliser le système de ventilation:
o Placer la commande d'air
d'admission sur " ".
o Pour diriger l'intégralité de l'air d'admission vers les grilles du tab- leau de bord, placer la commandedu flux d'air sur " ".
o Régler la commande de vitesse du
ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud". B720A01FC-GUT Utilisez le système de chauffage/ven- tilation pour dégivrer ou désembuer le pare-brise; Pour faire disparaître la buée intérieure sur le pare-brise:
o Réglez la commande de débit d'air
sur la position de dégivrage ( ). (Le conditionnement d'air se met automatiquement en route en mode "Fresh(frais)").
o Réglez la commande de température sur la positionsouhaitée.
o Réglez la commande de vitesse du ventilateur entre la position "1" et"4".
VENTILATION
B710A01A-AUT

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
114

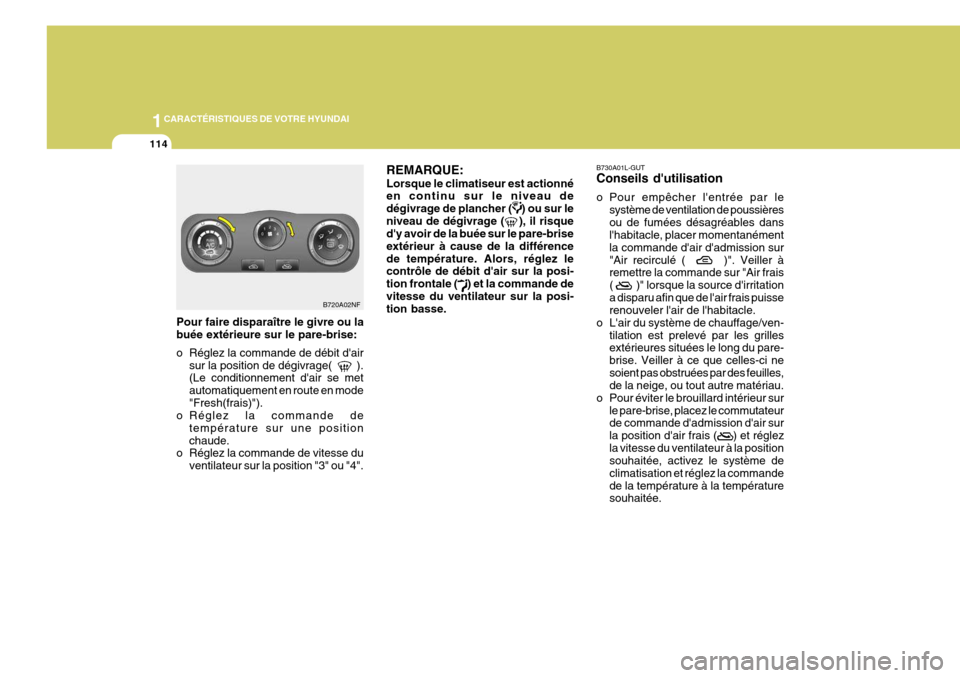

REMARQUE: Lorsque le climatiseur est actionné en continu sur le niveau de dégivrage de plancher ( ) ou sur leniveau de dégivrage ( ), il risque d'y avoir de la buée sur le pare-brise extérieur à cause de la différencede température. Alors, réglez le contrôle de débit d'air sur la posi- tion frontale ( ) et la commande devitesse du ventilateur sur la posi- tion basse.
B720A02NF
B730A01L-GUT Conseils d'utilisation
o Pour empêcher l'entrée par lesystème de ventilation de poussières ou de fumées désagréables dans l'habitacle, placer momentanément la commande d'air d'admission sur"Air recirculé ( )". Veiller à remettre la commande sur "Air frais ( )" lorsque la source d'irritationa disparu afin que de l'air frais puisse renouveler l'air de l'habitacle.
o L'air du système de chauffage/ven- tilation est prelevé par les grillesextérieures situées le long du pare- brise. Veiller à ce que celles-ci nesoient pas obstruées par des feuilles, de la neige, ou tout autre matériau.
o Pour éviter le brouillard intérieur sur le pare-brise, placez le commutateurde commande d'admission d'air sur la position d'air frais ( ) et réglezla vitesse du ventilateur à la position souhaitée, activez le système de climatisation et réglez la commandede la température à la température souhaitée.
Pour faire disparaître le givre ou la buée extérieure sur le pare-brise:
o Réglez la commande de débit d'air
sur la position de dégivrage( ). (Le conditionnement d'air se met automatiquement en route en mode"Fresh(frais)").
o Réglez la commande de
température sur une positionchaude.
o Réglez la commande de vitesse du
ventilateur sur la position "3" ou "4".

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
115
HNF2128
B740B01NFo Placer la commande de température
sur "Froid" (La position "Froid" pro- cure le refroidissement maximum. La température peut être régulée en amenant la commande vers la posi-tion "chaud").
o Régler la commande du ventilateur
sur la vitesse désirée. Pour unrefroidissement plus important, tourner la commande du ventilateur sur l'une des vitesses supérieuresou sélectionner momentanément la position " " de la commande d'air d'admission.

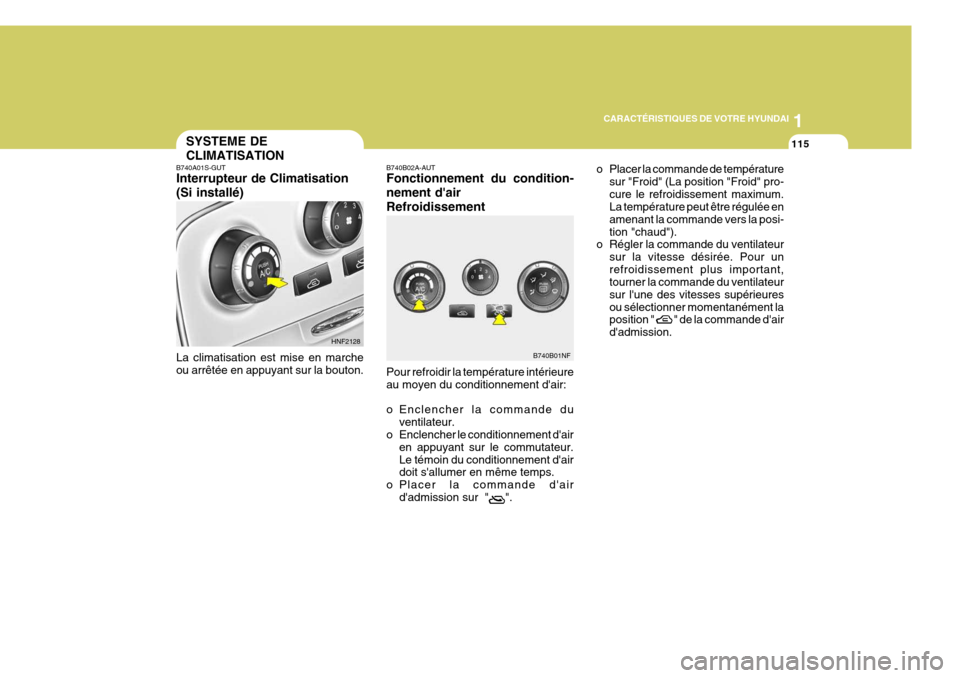

SYSTEME DE CLIMATISATION
B740A01S-GUT Interrupteur de Climatisation (Si installé) La climatisation est mise en marche ou arrêtée en appuyant sur la bouton. B740B02A-AUT Fonctionnement du condition- nement d'airRefroidissement Pour refroidir la température intérieure au moyen du conditionnement d'air:
o Enclencher la commande du
ventilateur.
o Enclencher le conditionnement d'air
en appuyant sur le commutateur. Le témoin du conditionnement d'air doit s'allumer en même temps.
o Placer la commande d'air
d'admission sur " ".
