2006 BMW MOTORRAD K 1200 R Livret de bord (in French)

Sous la selle1Orifice de remplissage de
l'huile moteur ( 92)
2 Outillage de bord ( 90)
3 Support pour casque
( 57)
215zVues d'ensemble

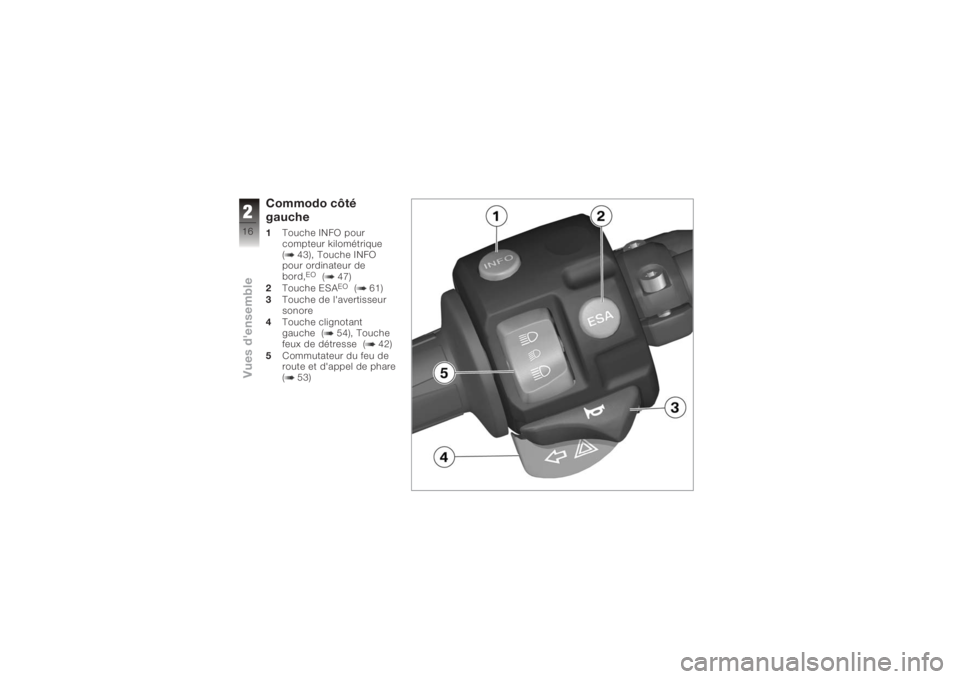

Commodo côté
gauche1Touche INFO pour
compteur kilométrique
( 43), Touche INFO
pour ordinateur de
bord,
EO
( 47)
2 Touche ESA
EO
( 61)
3 Touche de l'avertisseur
sonore
4 Touche clignotant
gauche ( 54), Touche
feux de détresse ( 42)
5 Commutateur du feu de
route et d'appel de phare
( 53)
216zVues d'ensemble

Commodo côté droit1Coupe-circuit ( 50)
2 Touche du démarreur
( 69)
3 Commutateur de chauf-
fage des poignées
EO
( 51)
4 Touche clignotant droit
( 55), Touche feux de
détresse ( 42)
5 Touche d'arrêt des cli-
gnotants ( 55), Touche
désactivation feux de dé-
tresse ( 43)
217zVues d'ensemble

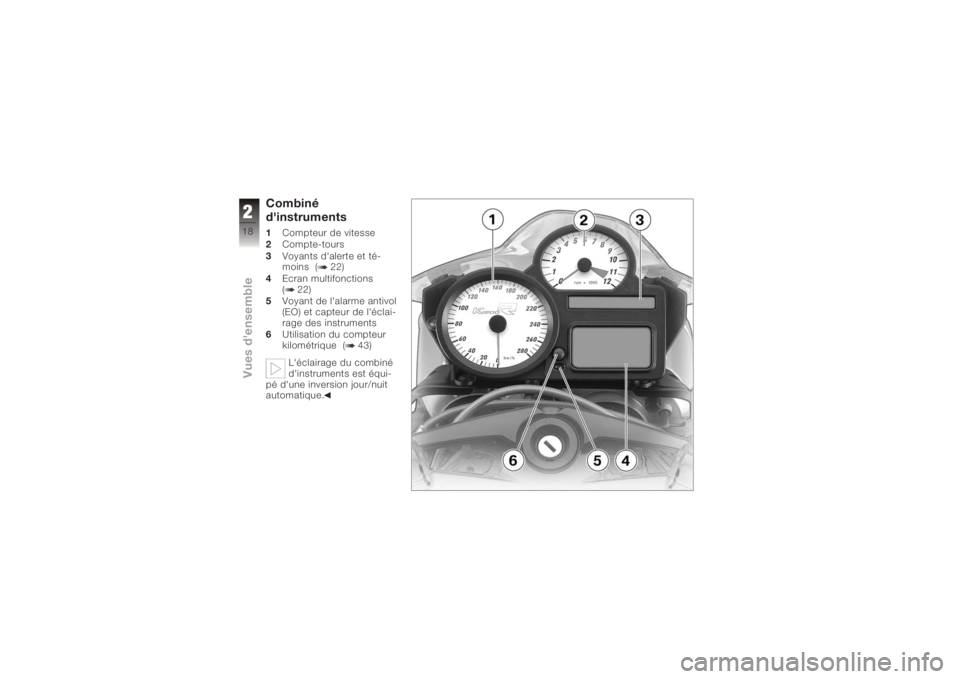

Combiné
d'instruments1Compteur de vitesse
2 Compte-tours
3 Voyants d'alerte et té-
moins ( 22)
4 Ecran multifonctions
( 22)
5 Voyant de l'alarme antivol
(EO) et capteur de l'éclai-
rage des instruments
6 Utilisation du compteur
kilométrique ( 43)
L'éclairage du combiné
d'instruments est équi-
pé d'une inversion jour/nuit
automatique.
218zVues d'ensemble

Projecteur1Ampoules du feu de
route
2 Ampoule du feu de croi-
sement
3 Ampoule du feu de posi-
tion
219zVues d'ensemble

220zVues d'ensemble

Affichages
Ecran multifonctions . . . . . . . . . . . 22
Voyants d'alerte et témoins . . . . 22
Voyant d'alerte ABS
EO
......... 22
Témoins de fonctionnement . . . . 22
Voyants d'alerte généraux . . . . . 23
Affichages d'avertissement du
système de contrôle de la
pression des pneus RDCEO
.... 31
Affichages d'avertissement
ABS
EO
........................ 35
321zAffichages

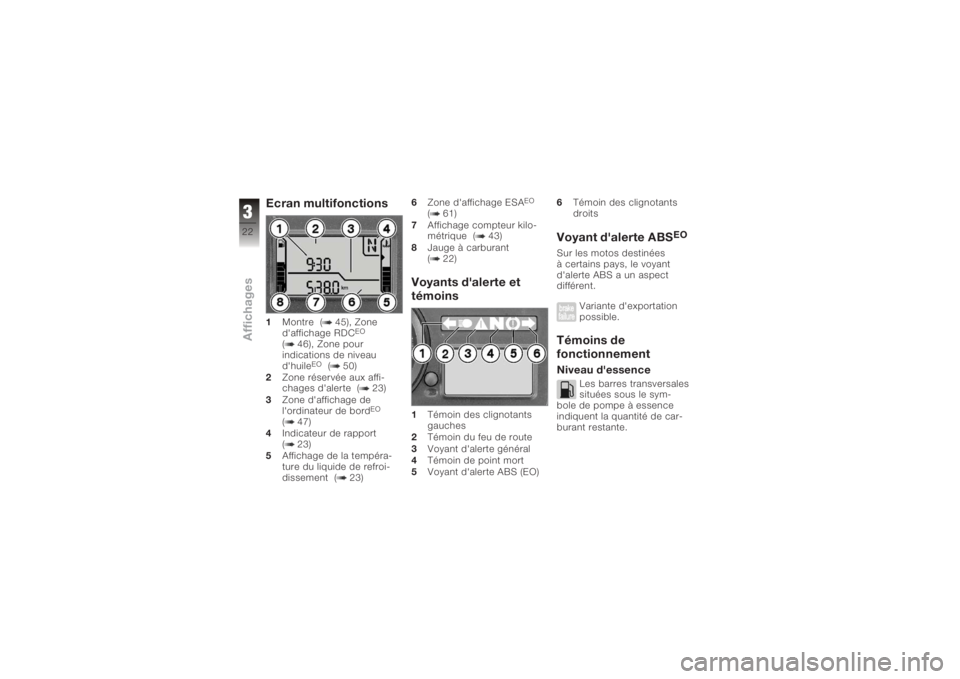

Ecran multifonctions1Montre ( 45), Zone
d'affichage RDC
EO
( 46), Zone pour
indications de niveau
d'huile
EO
( 50)
2 Zone réservée aux affi-
chages d'alerte ( 23)
3 Zone d'affichage de
l'ordinateur de bord
EO
( 47)
4 Indicateur de rapport
( 23)
5 Affichage de la tempéra-
ture du liquide de refroi-
dissement ( 23) 6
Zone d'affichage ESA
EO
( 61)
7 Affichage compteur kilo-
métrique ( 43)
8 Jauge à carburant
( 22)
Voyants d'alerte et
témoins1Témoin des clignotants
gauches
2 Témoin du feu de route
3 Voyant d'alerte général
4 Témoin de point mort
5 Voyant d'alerte ABS (EO) 6
Témoin des clignotants
droits
Voyant d'alerte ABS
EO
Sur les motos destinées
à certains pays, le voyant
d'alerte ABS a un aspect
différent.
Variante d'exportation
possible.
Témoins de
fonctionnementNiveau d'essence
Les barres transversales
situées sous le sym-
bole de pompe à essence
indiquent la quantité de car-
burant restante.
322zAffichages
