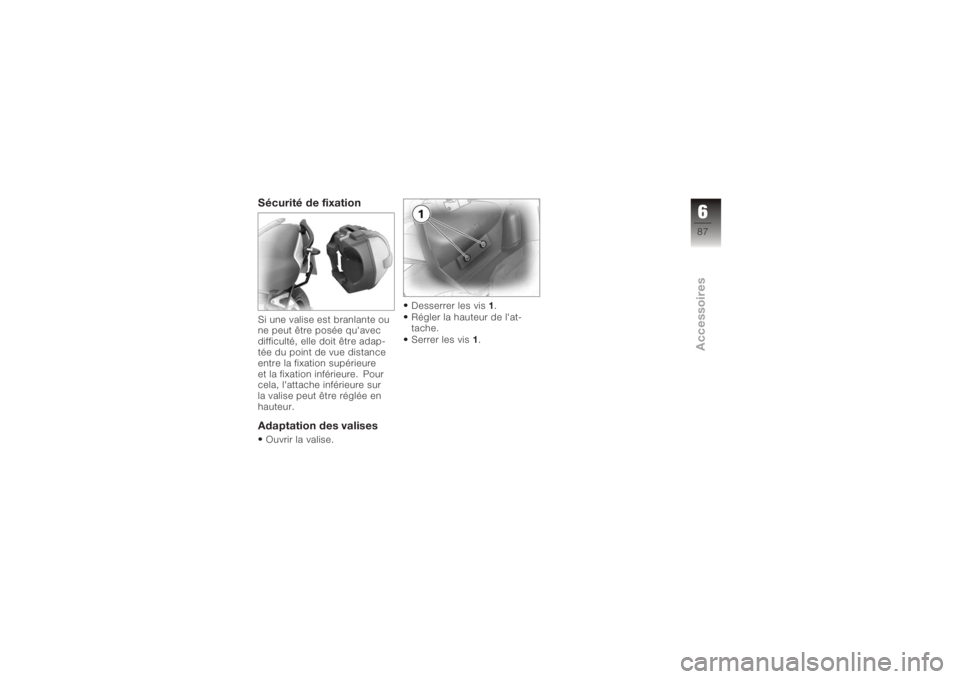

Sécurité de fixationSi une valise est branlante ou
ne peut être posée qu'avec
difficulté, elle doit être adap-
tée du point de vue distance
entre la fixation supérieure
et la fixation inférieure. Pour
cela, l'attache inférieure sur
la valise peut être réglée en
hauteur.Adaptation des valisesOuvrir la valise.Desserrer les vis
1.
Régler la hauteur de l'at-
tache.
Serrer les vis 1.
687zAccessoires

688zAccessoires

Maintenance
Remarques générales . . . . . . . . . 90
Outillage de bord . . . . . . . . . . . . . . 90
Huile moteur . . . . . . . . . . . . . . . . . . 91
Système de freinage,
généralités . . . . . . . . . . . . . . . . . . . . 93
Plaquettes de frein . . . . . . . . . . . . 94
Liquide de frein . . . . . . . . . . . . . . . . 96
Embrayage . . . . . . . . . . . . . . . . . . . . 98
Pneus . . . . . . . . . . . . . . . . . . . . . . . . . 99
Jantes . . . . . . . . . . . . . . . . . . . . . . . 100
Roues . . . . . . . . . . . . . . . . . . . . . . . 100
Support de roue avant . . . . . . . . 108
Support de roue arrière . . . . . . . 110
Ampoules . . . . . . . . . . . . . . . . . . . . 111
Démarrer le moteur avec
câbles de dépannage . . . . . . . . . 119Batterie . . . . . . . . . . . . . . . . . . . . . . 121
789zMaintenance

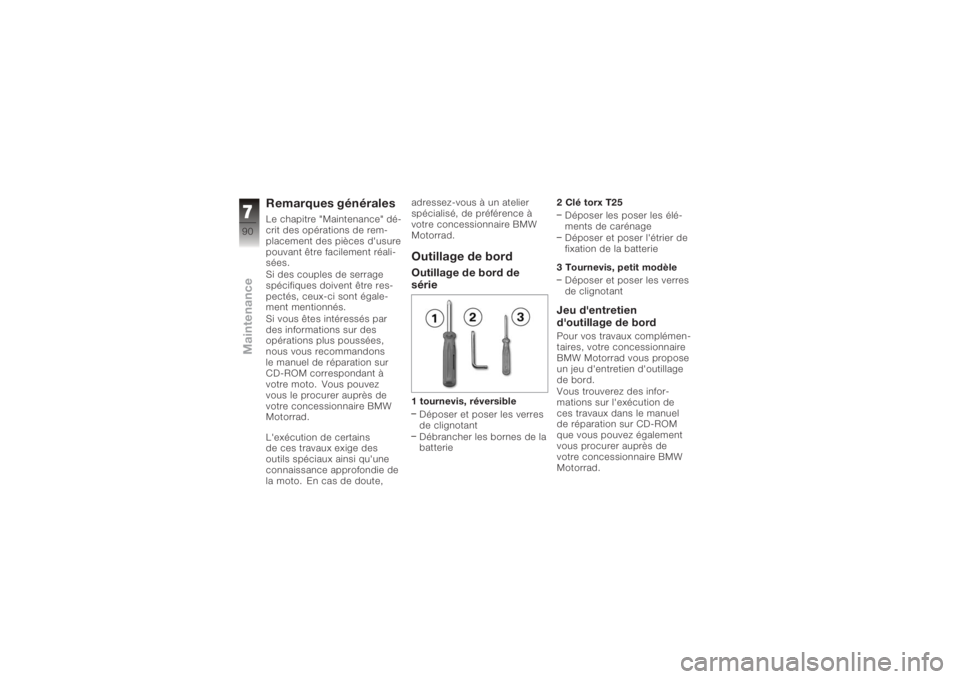

Remarques généralesLe chapitre "Maintenance" dé-
crit des opérations de rem-
placement des pièces d'usure
pouvant être facilement réali-
sées.
Si des couples de serrage
spécifiques doivent être res-
pectés, ceux-ci sont égale-
ment mentionnés.
Si vous êtes intéressés par
des informations sur des
opérations plus poussées,
nous vous recommandons
le manuel de réparation sur
CD-ROM correspondant à
votre moto. Vous pouvez
vous le procurer auprès de
votre concessionnaire BMW
Motorrad.
L'exécution de certains
de ces travaux exige des
outils spéciaux ainsi qu'une
connaissance approfondie de
la moto. En cas de doute,adressez-vous à un atelier
spécialisé, de préférence à
votre concessionnaire BMW
Motorrad.
Outillage de bordOutillage de bord de
série1 tournevis, réversible
Déposer et poser les verres
de clignotant
Débrancher les bornes de la
batterie 2 Clé torx T25
Déposer les poser les élé-
ments de carénage
Déposer et poser l'étrier de
fixation de la batterie
3 Tournevis, petit modèle Déposer et poser les verres
de clignotant
Jeu d'entretien
d'outillage de bordPour vos travaux complémen-
taires, votre concessionnaire
BMW Motorrad vous propose
un jeu d'entretien d'outillage
de bord.
Vous trouverez des infor-
mations sur l'exécution de
ces travaux dans le manuel
de réparation sur CD-ROM
que vous pouvez également
vous procurer auprès de
votre concessionnaire BMW
Motorrad.
790zMaintenance

1 Porte-outil extractibleLogement de tous les outils
via adaptateur
2 1/4" bits 5x torx
2x lame cruciforme
1x fente
3 3/8" clé pour vis à six-
pans creux de 22 Déposer et poser la roue
avant
4 Lampe de poche Technique LED 5 Clé enfichable
3x clé à fourche, différentes
largeurs sur plats
6 Adaptateur bits Logement 1/4" bits
Adaptateur articulé
9x12 mm et 3/8"
Huile moteurContrôler niveau d'huile
moteur
Une quantité insuffisante
d'huile moteur risque de
provoquer le serrage du mo-
teur et un accident en consé-
quence.
Faire attention à ce que le
niveau d'huile moteur soit
correct.
Après une immobilisa-
tion prolongée de la mo-
to, l'huile moteur qui s'est
accumulée dans le carter
d'huile doit être pompée dans le réservoir d'huile avant de
pouvoir procéder à la lecture
du niveau. Pour cela, l'huile
moteur doit être à tempéra-
ture de service. Contrôler
le niveau d'huile sur moteur
froid ou après un court trajet
conduit à des erreurs d'inter-
prétation et ainsi à un volume
de remplissage d'huile erroné.
Pour garantir l'affichage cor-
rect du niveau d'huile moteur,
contrôler le niveau d'huile
uniquement après un long
trajet.
Le niveau d'huile dé-
pend de la tempéra-
ture de l'huile. Plus l'huile est
chaude, plus le niveau d'huile
est élevé dans le réservoir.
Contrôlez le niveau d'huile
moteur juste après un long
trajet.
Arrêter la moto à tempéra-
ture de service en position
791zMaintenance

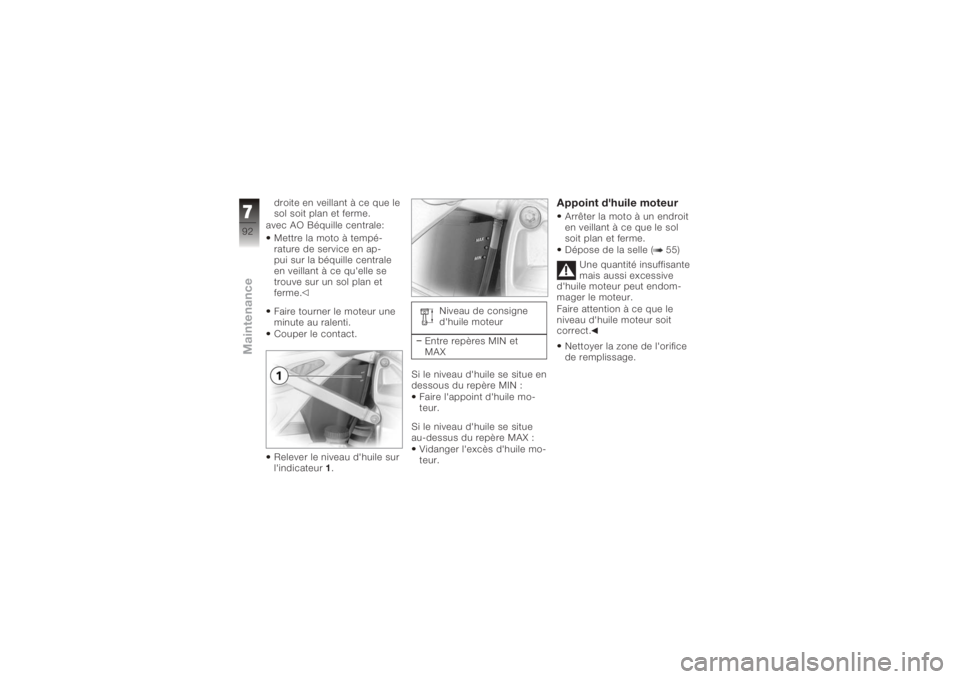

droite en veillant à ce que le
sol soit plan et ferme.
avec AO Béquille centrale:
Mettre la moto à tempé-
rature de service en ap-
pui sur la béquille centrale
en veillant à ce qu'elle se
trouve sur un sol plan et
ferme.
Faire tourner le moteur une
minute au ralenti.
Couper le contact.
Relever le niveau d'huile sur
l'indicateur 1. Niveau de consigne
d'huile moteur
Entre repères MIN et
MAX
Si le niveau d'huile se situe en
dessous du repère MIN : Faire l'appoint d'huile mo-
teur.
Si le niveau d'huile se situe
au-dessus du repère MAX : Vidanger l'excès d'huile mo-
teur.
Appoint d'huile moteurArrêter la moto à un endroit
en veillant à ce que le sol
soit plan et ferme.
Dépose de la selle ( 55)
Une quantité insuffisante
mais aussi excessive
d'huile moteur peut endom-
mager le moteur.
Faire attention à ce que le
niveau d'huile moteur soit
correct.
Nettoyer la zone de l'orifice
de remplissage.
792zMaintenance

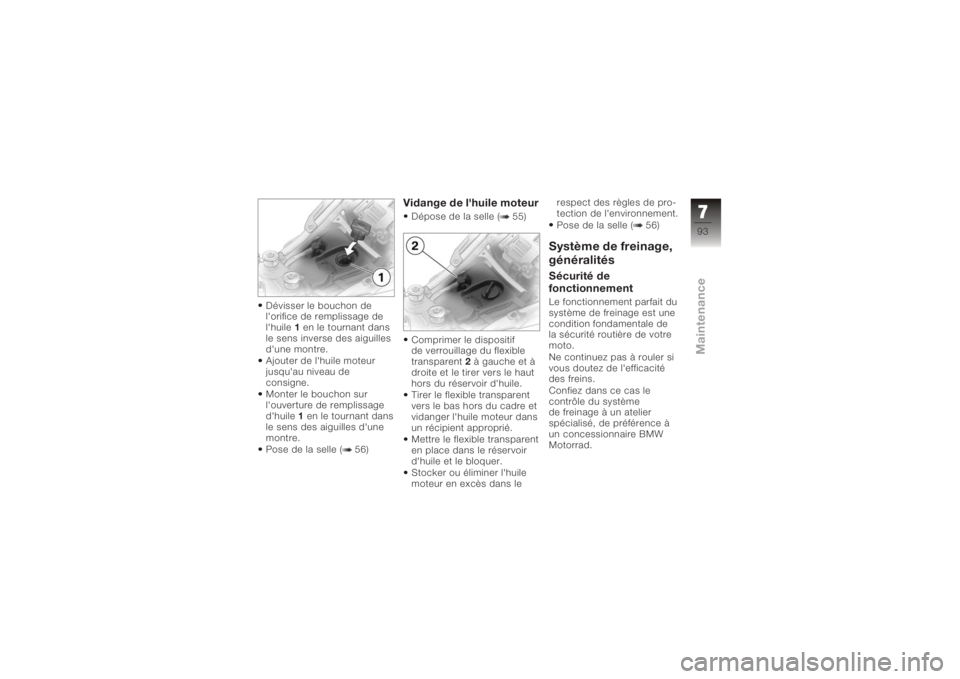

Dévisser le bouchon de
l'orifice de remplissage de
l'huile1en le tournant dans
le sens inverse des aiguilles
d'une montre.
Ajouter de l'huile moteur
jusqu'au niveau de
consigne.
Monter le bouchon sur
l'ouverture de remplissage
d'huile 1en le tournant dans
le sens des aiguilles d'une
montre.
Pose de la selle ( 56)
Vidange de l'huile moteurDépose de la selle ( 55)
Comprimer le dispositif
de verrouillage du flexible
transparent 2à gauche et à
droite et le tirer vers le haut
hors du réservoir d'huile.
Tirer le flexible transparent
vers le bas hors du cadre et
vidanger l'huile moteur dans
un récipient approprié.
Mettre le flexible transparent
en place dans le réservoir
d'huile et le bloquer.
Stocker ou éliminer l'huile
moteur en excès dans le respect des règles de pro-
tection de l'environnement.
Pose de la selle ( 56)
Système de freinage,
généralitésSécurité de
fonctionnementLe fonctionnement parfait du
système de freinage est une
condition fondamentale de
la sécurité routière de votre
moto.
Ne continuez pas à rouler si
vous doutez de l'efficacité
des freins.
Confiez dans ce cas le
contrôle du système
de freinage à un atelier
spécialisé, de préférence à
un concessionnaire BMW
Motorrad.
793zMaintenance

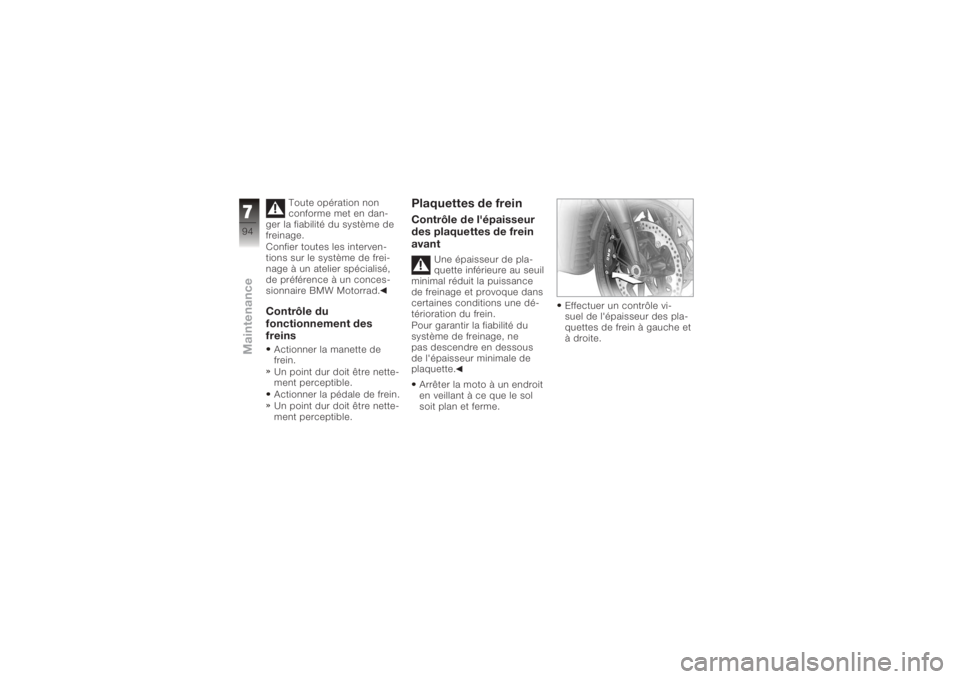

Toute opération non
conforme met en dan-
ger la fiabilité du système de
freinage.
Confier toutes les interven-
tions sur le système de frei-
nage à un atelier spécialisé,
de préférence à un conces-
sionnaire BMW Motorrad.
Contrôle du
fonctionnement des
freinsActionner la manette de
frein.
Un point dur doit être nette-
ment perceptible.
Actionner la pédale de frein.
Un point dur doit être nette-
ment perceptible.
Plaquettes de freinContrôle de l'épaisseur
des plaquettes de frein
avant
Une épaisseur de pla-
quette inférieure au seuil
minimal réduit la puissance
de freinage et provoque dans
certaines conditions une dé-
térioration du frein.
Pour garantir la fiabilité du
système de freinage, ne
pas descendre en dessous
de l'épaisseur minimale de
plaquette.
Arrêter la moto à un endroit
en veillant à ce que le sol
soit plan et ferme. Effectuer un contrôle vi-
suel de l'épaisseur des pla-
quettes de frein à gauche et
à droite.
