2006 BMW MOTORRAD K 1200 GT Libretto di uso e manutenzione (in Italian)

7Orologio ( 50), Set-
tore per le indicazioni
del riscaldamento sel-
la
ES
( 60), Settore per
le indicazioni della rego-
lazione luminosità del di-
splay ( 49), Settore per
le indicazioni dell'ESA
ES
( 74)
8 Contachilometri ( 48)
323zIndicatori

Spie di avvertimento e
controllo1Spia di controllo indica-
tore di direzione sinistro
2 Spia di controllo luce ab-
bagliante
3 Spia di controllo del folle
4 Spia di avvertimento ABS
5 Spia di controllo indica-
tore di direzione destro
6 Spie di avvertimento e
controllo ASC (ES)
7 Spia di avvertimento ge-
nerale 8
Indicatore dell'usura delle
pastiglie dei freni
Spia di avvertimento
ABSIn alcuni Paesi è possibile che
la visualizzazione della spia
di avvertimento ABS presenti
delle differenze.
Possibile variante per
Paese.
Spia di controllo
regolazione della
velocità
ES
1 Spia di controllo regola-
zione della velocità
Indicazioni di
funzionamentoQuantità di carburante
La colonnina sotto il sim-
bolo della pompa di ben-
zina indica la quantità di car-
burante residua.
324zIndicatori

Marcia
Viene indicata la marcia
innestata.
Se non è innestata alcuna
marcia, l'indicatore della mar-
cia visualizza N, si accende
inoltre la spia di controllo del
folle.
Temperatura liquido di
raffreddamento
La colonnina sotto il sim-
bolo della temperatura
indica il livello della tempera-
tura del liquido di raffredda-
mento.
Intervento ASC (ES)
La spia di avvertimento
ASC lampeggia rapida-
mente.
L'ASC è instabile nella ruota
posteriore e riduce la coppia.
La spia di avvertimento lam-
peggia un secondo in più ri-
spetto all'intervento dell'ASC. In questo modo il pilota rice-
ve anche dopo una situazione
critica di marcia una conferma
ottica dell'avvenuta regolazio-
ne.
Spie di avvertimento
generaliVisualizzazione
Gli avvertimenti generali ven-
gono visualizzati da spie o da
testi e simboli nel display mul-
tifunzione, talvolta si accende
anche la spia di avvertimen-
to generale rossa o gialla. In
presenza di più avvertimenti,
vengono visualizzate tutte le
spie e i simboli corrisponden-
ti.
325zIndicatori

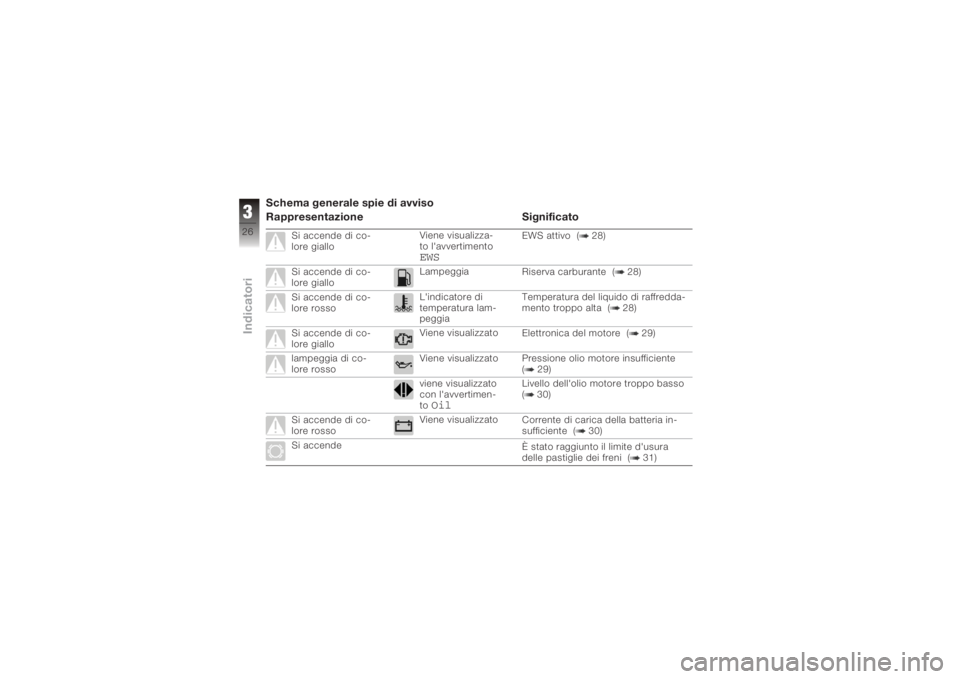

Schema generale spie di avviso
Rappresentazione Significato
Si accende di co-
lore gialloViene visualizza-
to l'avvertimento
EWS
EWS attivo ( 28)
Si accende di co-
lore giallo Lampeggia
Riserva carburante ( 28)
Si accende di co-
lore rosso L'indicatore di
temperatura lam-
peggiaTemperatura del liquido di raffredda-
mento troppo alta ( 28)
Si accende di co-
lore giallo Viene visualizzato
Elettronica del motore ( 29)
lampeggia di co-
lore rosso Viene visualizzato Pressione olio motore insufficiente
( 29)
viene visualizzato
con l'avvertimen-
to
Oil
Livello dell'olio motore troppo basso
( 30)
Si accende di co-
lore rosso Viene visualizzato
Corrente di carica della batteria in-
sufficiente ( 30)
Si accende È stato raggiunto il limite d'usura
delle pastiglie dei freni ( 31)
326zIndicatori

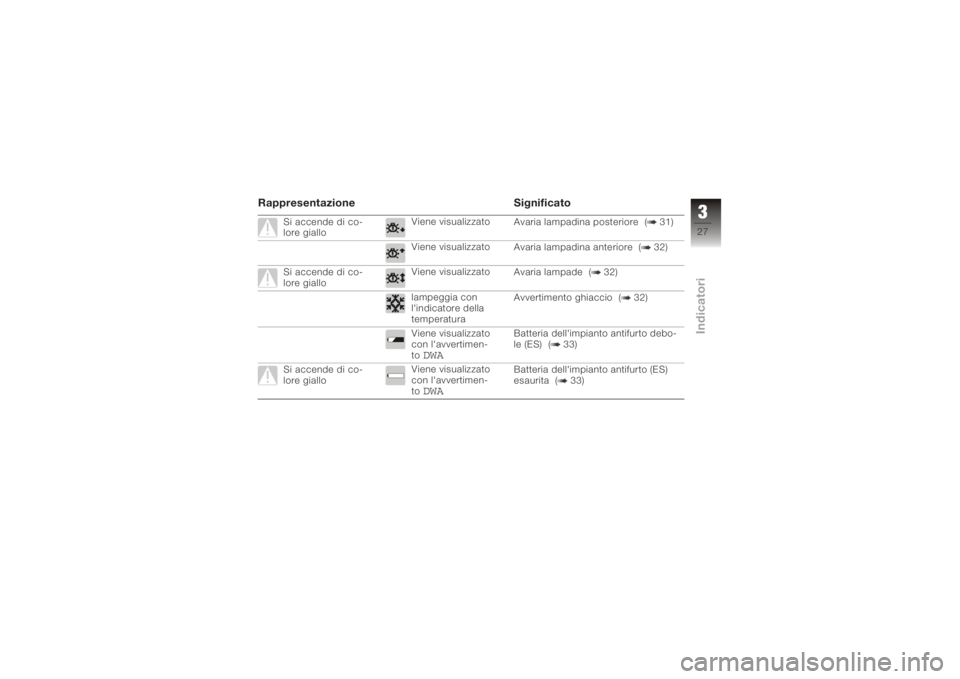

RappresentazioneSignificato
Si accende di co-
lore gialloViene visualizzato
Avaria lampadina posteriore ( 31)
Viene visualizzato Avaria lampadina anteriore ( 32)
Si accende di co-
lore giallo Viene visualizzato
Avaria lampade ( 32)
lampeggia con
l'indicatore della
temperatura Avvertimento ghiaccio ( 32)
Viene visualizzato
con l'avvertimen-
to
DWA
Batteria dell'impianto antifurto debo-
le (ES) ( 33)
Si accende di co-
lore giallo Viene visualizzato
con l'avvertimen-
to
DWA
Batteria dell'impianto antifurto (ES)
esaurita ( 33)
327zIndicatori

EWS attivoLa spia di avvertimento
generale si accende di
colore giallo.
Viene visualizzato l'avverti-
mento
EWS
.
La chiave utilizzata non è abi-
litata all'avviamento o la co-
municazione tra la chiave e
l'elettronica del motore è di-
sturbata. Togliere le altre chiavi del
veicolo attaccate alla chiave
d'accensione.
Utilizzare la chiave sostituti-
va.
Far sostituire la chiave difet-
tosa preferibilmente da un
Concessionario BMW Mo-
torrad.
Riserva carburante La spia di avvertimento
generale si accende di
colore giallo. Il simbolo della riserva di
carburante lampeggia.
La carenza di carburante
può provocare una man-
cata combustione e un arre-
sto improvviso del motore. Le
mancate combustioni posso-
no danneggiare il catalizzato-
re, un arresto improvviso del
motore può essere causa di
incidenti.
Non lasciare svuotare il ser-
batoio carburante.
Viene visualizzata l'auto-
nomia residua prevista.
Nel serbatoio carburante è
ancora presente, come mas-
simo, la riserva. Riserva di carburante
4l
Rifornimento ( 88) Temperatura del liquido di
raffreddamento troppo alta
La spia di avvertimento
generale si accende di
colore rosso.
L'indicatore di tempera-
tura lampeggia.
Proseguendo con il mo-
tore surriscaldato, que-
sto si può danneggiare.
Prestare tassativamente at-
tenzione alle misure sotto
riportate.
La temperatura del liquido di
raffreddamento è troppo alta.
Se possibile procedere a
carico parziale per raffred-
dare il motore.
In coda spegnere il motore,
ma lasciare l'accensione in-
serita, in modo che il venti-
latore del radiatore rimanga
in funzione.
Se la temperatura del liqui-
do di raffreddamento au-
328zIndicatori

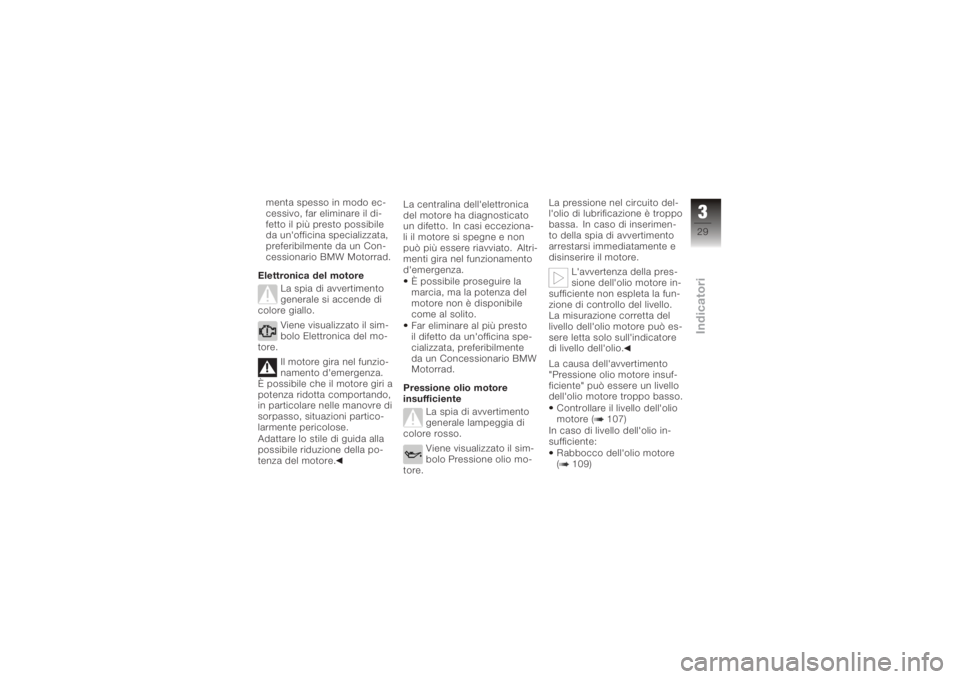

menta spesso in modo ec-
cessivo, far eliminare il di-
fetto il più presto possibile
da un'officina specializzata,
preferibilmente da un Con-
cessionario BMW Motorrad.
Elettronica del motore La spia di avvertimento
generale si accende di
colore giallo.
Viene visualizzato il sim-
bolo Elettronica del mo-
tore.
Il motore gira nel funzio-
namento d'emergenza.
È possibile che il motore giri a
potenza ridotta comportando,
in particolare nelle manovre di
sorpasso, situazioni partico-
larmente pericolose.
Adattare lo stile di guida alla
possibile riduzione della po-
tenza del motore. La centralina dell'elettronica
del motore ha diagnosticato
un difetto. In casi ecceziona-
li il motore si spegne e non
può più essere riavviato. Altri-
menti gira nel funzionamento
d'emergenza.
È possibile proseguire la
marcia, ma la potenza del
motore non è disponibile
come al solito.
Far eliminare al più presto
il difetto da un'officina spe-
cializzata, preferibilmente
da un Concessionario BMW
Motorrad.
Pressione olio motore
insufficiente La spia di avvertimento
generale lampeggia di
colore rosso.
Viene visualizzato il sim-
bolo Pressione olio mo-
tore. La pressione nel circuito del-
l'olio di lubrificazione è troppo
bassa. In caso di inserimen-
to della spia di avvertimento
arrestarsi immediatamente e
disinserire il motore.
L'avvertenza della pres-
sione dell'olio motore in-
sufficiente non espleta la fun-
zione di controllo del livello.
La misurazione corretta del
livello dell'olio motore può es-
sere letta solo sull'indicatore
di livello dell'olio.
La causa dell'avvertimento
"Pressione olio motore insuf-
ficiente" può essere un livello
dell'olio motore troppo basso.
Controllare il livello dell'olio
motore ( 107)
In caso di livello dell'olio in-
sufficiente: Rabbocco dell'olio motore
( 109)
329zIndicatori

In caso di avvertenza "Pres-
sione olio motore insufficien-
te" nonostante il livello sia
corretto:Oltre ad un livello insuffi-
ciente di olio, anche altri
problemi nel motore possono
far attivare l'avvertimento della
pressione olio motore insuffi-
ciente. In questi casi prose-
guire la marcia può provocare
danni al motore.
Se questo avvertimento com-
pare nonostante il livello del-
l'olio motore sia corretto: non
proseguire la marcia.
Non proseguire la marcia
Far eliminare al più presto
il difetto da un'officina spe-
cializzata, preferibilmente
da un Concessionario BMW
Motorrad. Livello dell'olio motore
troppo basso
Viene visualizzato con
l'avvertimento
Oil
Il sensore elettronico del li-
vello olio ha rilevato un livello
dell'olio motore eccessiva-
mente basso.
L'esatto livello dell'olio moto-
re può essere misurato solo
eseguendo un controllo con
l'apposita astina di livello olio.
Alla successiva sosta di rifor-
nimento:Controllare il livello dell'olio
motore ( 107)
In caso di livello dell'olio in-
sufficiente: Rabbocco dell'olio motore
( 109)
Se sul display compare l'indi-
cazione "Controllare il livello
dell'olio" nonostante il livello
dell'olio sia stato controlla-
to con l'apposita astina e sia risultato corretto, potrebbe
essere guasto il sensore di
livello dell'olio.
Rivolgersi ad un'officina
specializzata, preferibilmen-
te ad un Concessionario
BMW Motorrad.
Corrente di carica della
batteria insufficiente La spia di avvertimento
generale si accende di
colore rosso.
Viene visualizzato il sim-
bolo Corrente di carica
della batteria.
Una batteria scarica può
causare spegnimenti ina-
spettati del motore e quindi
situazioni di marcia pericolo-
se.
Far eliminare i guasti al più
presto.
