2006 BMW MOTORRAD K 1200 GT Libretto di uso e manutenzione (in Italian)

Sotto la sella1Regolazione in altezza
della sella ( 69)
2 Apertura di riempimen-
to olio motore e astina
di livello olio ( 107)
( 109)
3 Serbatoio del liquido
freni, lato posteriore
( 112)
4 Portacasco ( 71)
5 Libretto Uso e manuten-
zione
6 Attrezzo di bordo
( 106)
215zVista generale

Comandi sul
manubrio, lato sinistro1Interruttore della regola-
zione velocità di marcia
ES
( 55)
2 Tasto ESA
ES
( 74)
3 Tasto ASC
ES
( 67)
4 Tasto parabrezza ( 72)
5 Tasto avvisatore acustico
6 Tasto indicatore di di-
rezione sinistro ( 65),
Tasto lampeggiatori di
emergenza ( 47)
7 Interruttore luce abba-
gliante e lampeggio fari
( 63)
216zVista generale

Comandi sul
manubrio, lato destro1Tasto computer di bor-
do
ES
( 51)
2 Interruttore arresto d'e-
mergenza ( 58)
3 Tasto motorino d'avvia-
mento ( 83)
4 Interruttore riscaldamen-
to manopole
ES
( 59)
5 Tasto indicatore di di-
rezione destro ( 66),
Tasto lampeggiatori di
emergenza ( 47)
6 Tasto indicatori di dire-
zione off ( 66), Tasto
lampeggiatori di emer-
genza OFF ( 48)
7 Interruttore riscalda-
mento sella del pilota
ES
( 60)
217zVista generale

Strumento combinato1Tachimetro
2 Spie di avvertimento e
controllo ( 24)
3 Display multifunzione
4 Contagiri
5 Spia di controllo impianto
antifurto (ES)
6 Regolazione dell'ora
( 50), Regolazione
luminosità del display
( 49)
7 Uso del contachilometri
( 48)
8 Sensore di illuminazione
strumento combinato
L'illuminazione dello
strumento combinato
è dotata di un commutatore
automatico giorno-notte.
218zVista generale

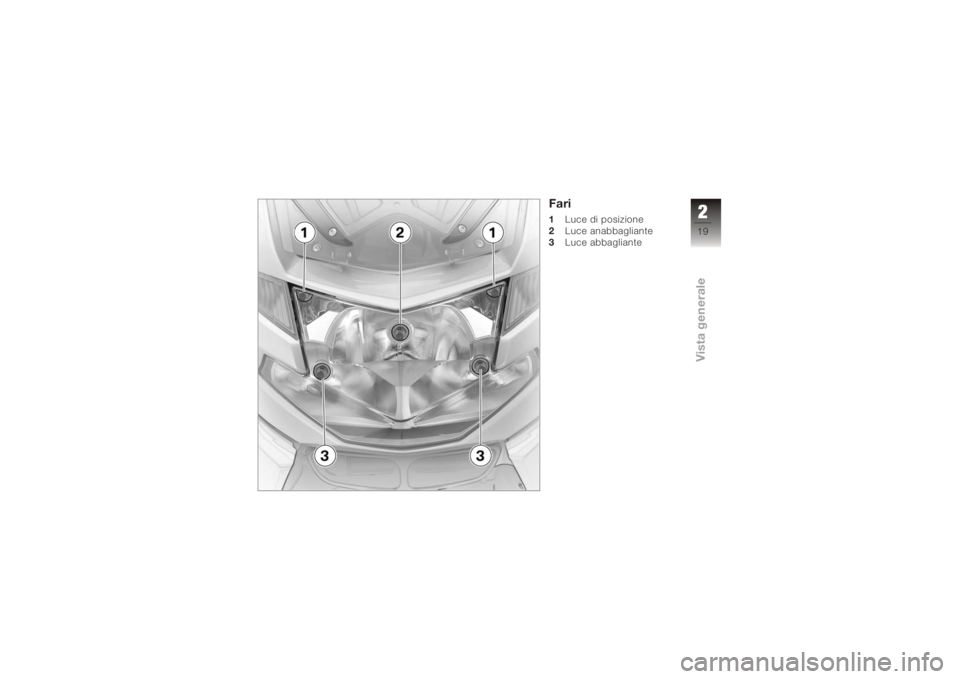

Fari1Luce di posizione
2 Luce anabbagliante
3 Luce abbagliante
219zVista generale

220zVista generale

Indicatori
Display multifunzione . . . . . . . . . . 22
Spie di avvertimento e
controllo . . . . . . . . . . . . . . . . . . . . . . 24
Spia di avvertimento ABS . . . . . . 24
Spia di controllo regolazione
della velocità
ES
................ 24
Indicazioni di funzionamento . . . 24
Spie di avvertimento generali . . 25
Spie di avvertimento del
controllo pressione pneumatici
RDC
ES
........................ 33
Spie di avvertimento ABS . . . . . . 38
Spie di avvertimento ASC
ES
.... 40
321zIndicatori

Display multifunzione1Indicatore di portata car-
burante ( 24)
2 Indicatore computer di
bordo
ES
( 51), Spia
RDC
ES
( 50)
3 Campo per spie di avver-
timento ( 25)
4 Indicatore della marcia
( 25)
5 Indicatore di temperatura
del liquido di raffredda-
mento ( 25)
6 Contachilometri parziale
( 48), Indicatore RDC
(veicoli senza computer
di bordo)ES
( 50)
322zIndicatori
