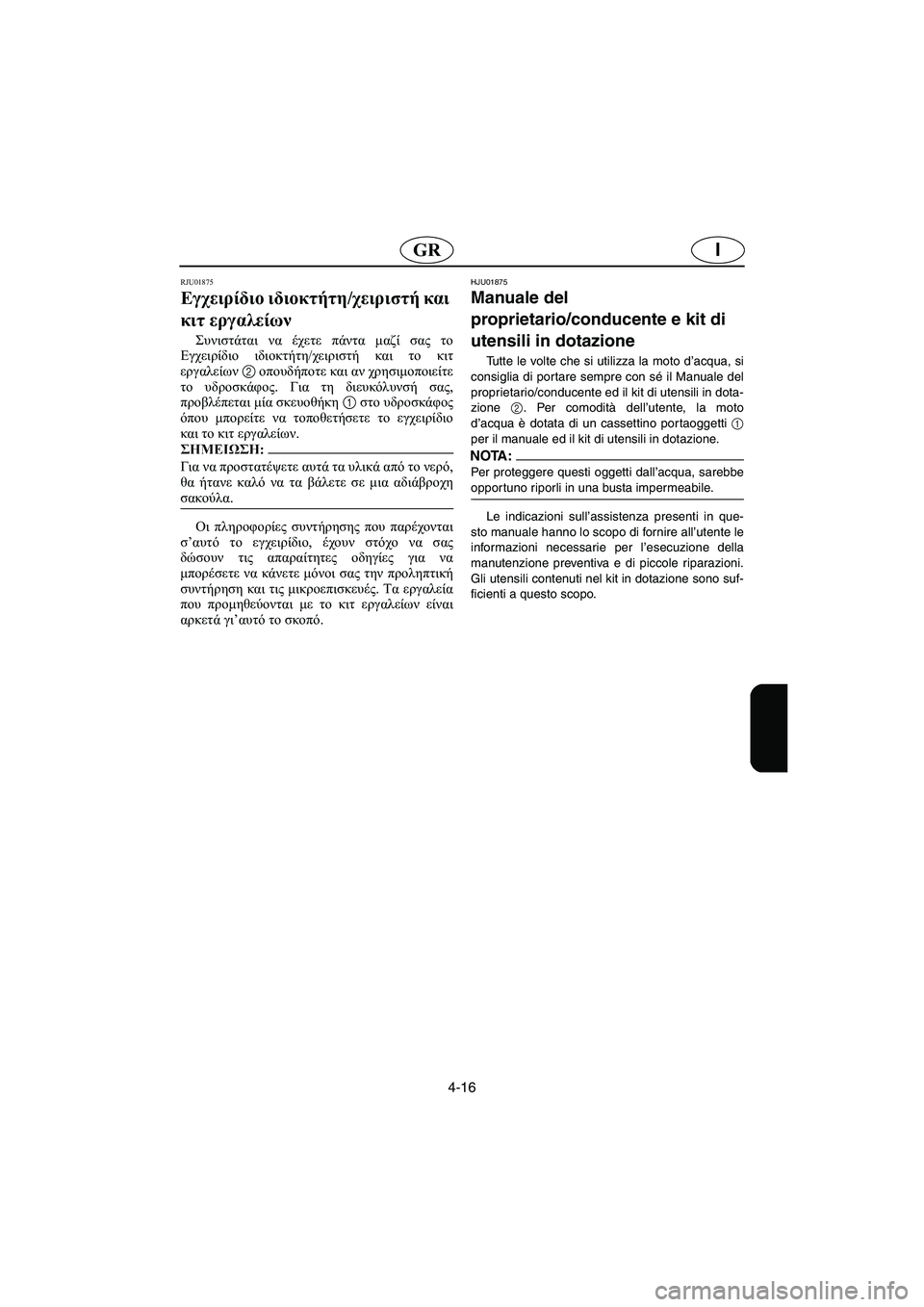

4-16
IGR
RJU01875
Εγχειρίδιο ιδιοκτήτη/χειριστή και
κιτ εργαλείων
Συνιστάται να έχετε πάντα μαζί σας το
Εγχειρίδιο ιδιοκτήτη/χειριστή και το κιτ
εργαλείων 2 οπουδήποτε και αν χρησιμοποιείτε
το υδροσκάφος. Για τη διευκόλυνσή σας,
προβλέπεται μία σκευοθήκη 1 στο υδροσκάφος
όπου μπορείτε να τοποθετήσετε το εγχειρίδιο
και το κιτ εργαλείων.
@ Για να προστατέψετε αυτά τα υλικά από το νερό,
θα ήτανε καλό να τα βάλετε σε μια αδιάβροχη
σακούλα.
@
Οι πληροφορίες συντήρησης που παρέχονται
σ’αυτό το εγχειρίδιο, έχουν στόχο να σας
δώσουν τις απαραίτητες οδηγίες για να
μπορέσετε να κάνετε μόνοι σας την προληπτική
συντήρηση και τις μικροεπισκευές. Τα εργαλεία
που προμηθεύονται με το κιτ εργαλείων είναι
αρκετά γι’αυτό το σκοπό.
HJU01875
Manuale del
proprietario/conducente e kit di
utensili in dotazione
Tutte le volte che si utilizza la moto d’acqua, si
consiglia di portare sempre con sé il Manuale del
proprietario/conducente ed il kit di utensili in dota-
zione
2. Per comodità dell’utente, la moto
d’acqua è dotata di un cassettino portaoggetti 1
per il manuale ed il kit di utensili in dotazione.
NOTA:@ Per proteggere questi oggetti dall’acqua, sarebbe
opportuno riporli in una busta impermeabile.
@
Le indicazioni sull’assistenza presenti in que-
sto manuale hanno lo scopo di fornire all’utente le
informazioni necessarie per l’esecuzione della
manutenzione preventiva e di piccole riparazioni.
Gli utensili contenuti nel kit in dotazione sono suf-
ficienti a questo scopo.
B_F0M80.book Page 16 Friday, June 25, 2004 11:51 AM

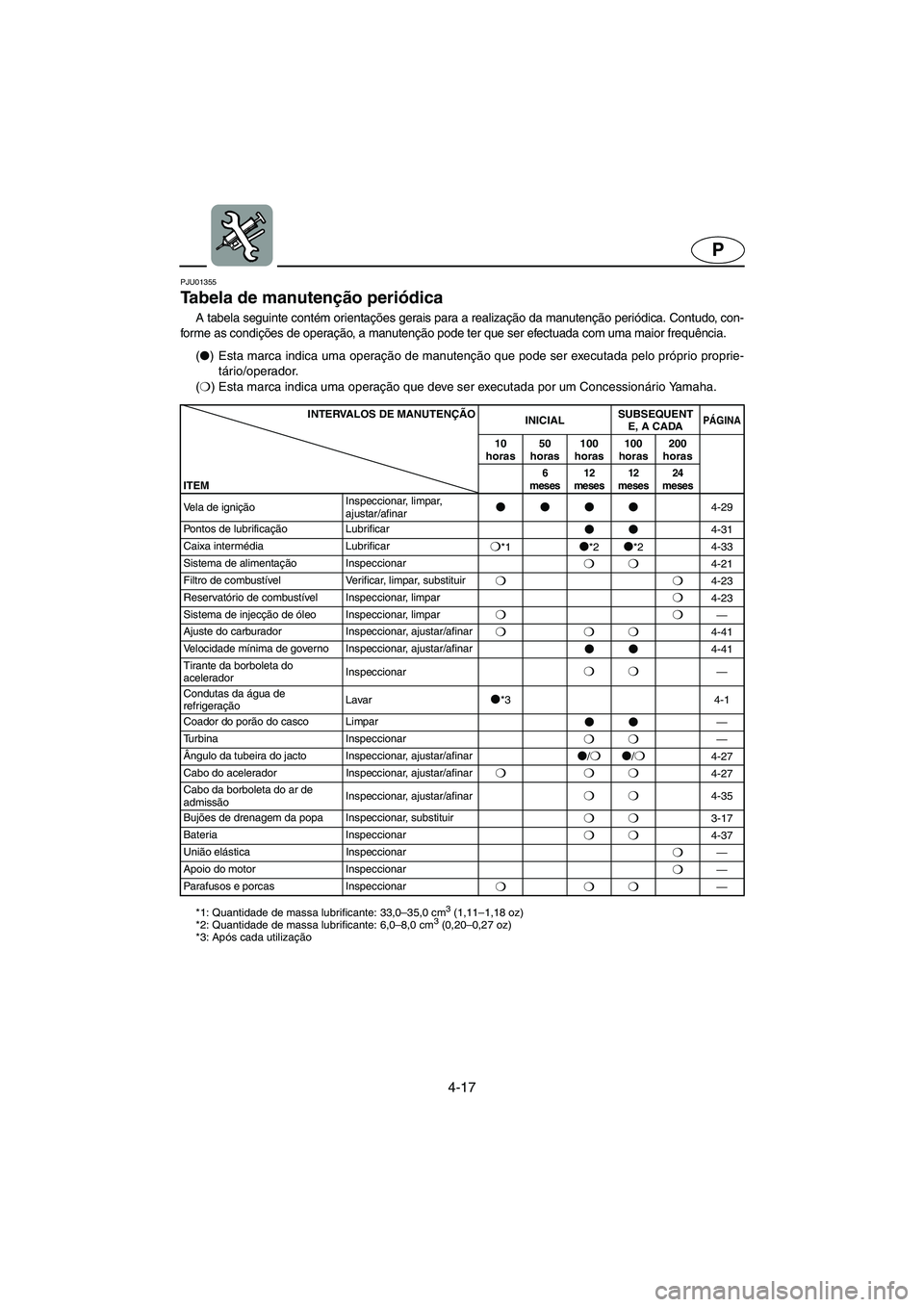

4-17
P
PJU01355
Tabela de manutenção periódica
A tabela seguinte contém orientações gerais para a realização da manutenção periódica. Contudo, con-
forme as condições de operação, a manu tenção pode ter que ser efectuada com uma maior frequência.
PMC-F0M7P(

) Esta marca indica uma operação de manutenção que pode ser executada pelo próprio proprie-
tário/operador.
(❍
) Esta marca indica uma operação que deve ser executada por um Concessionário Yamaha.
INTERVALOS DE MANUTENÇÃO
INICIALSUBSEQUENT
E, A CADAPÁGINA
10
horas50
horas100
horas100
horas200
horas
ITEM
6
meses12
meses12
meses24
meses
Vela de igniçãoInspeccionar, limpar,
ajustar/afinar



4-29
Pontos de lubrificaçãoLubrificar


4-31
Caixa intermédia Lubrificar
❍*1
*2
*24-33
Sistema de alimentação Inspeccionar
❍❍4-21
Filtro de combustível Verificar, limpar, substituir
❍❍4-23
Reservatório de combustível Inspeccionar, limpar
❍4-23
Sistema de injecção de óleo Inspeccionar, limpar
❍❍—
Ajuste do carburador Inspeccionar, ajustar/afinar
❍❍❍4-41
Velocidade mínima de governo Inspeccionar, ajustar/afinar


4-41
Tirante da borboleta do
aceleradorInspeccionar
❍❍—
Condutas da água de
refrigeraçãoLavar

*34-1
Coador do porão do casco Limpar


—
Turbina Inspeccionar
❍❍—
Ângulo da tubeira do jacto Inspeccionar, ajustar/afinar

/❍
/❍4-27
Cabo do acelerador Inspeccionar, ajustar/afinar
❍❍❍4-27
Cabo da borboleta do ar de
admissãoInspeccionar, ajustar/afinar
❍❍4-35
Bujões de drenagem da popa Inspeccionar, substituir
❍❍3-17
Bateria Inspeccionar
❍❍4-37
União elástica Inspeccionar
❍—
Apoio do motor Inspeccionar
❍—
Parafusos e porcas Inspeccionar
❍❍❍—
*1: Quantidade de massa lubrificante: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Quantidade de massa lubrificante: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Após cada utilização
B_F0M80.book Page 17 Friday, June 25, 2004 11:51 AM

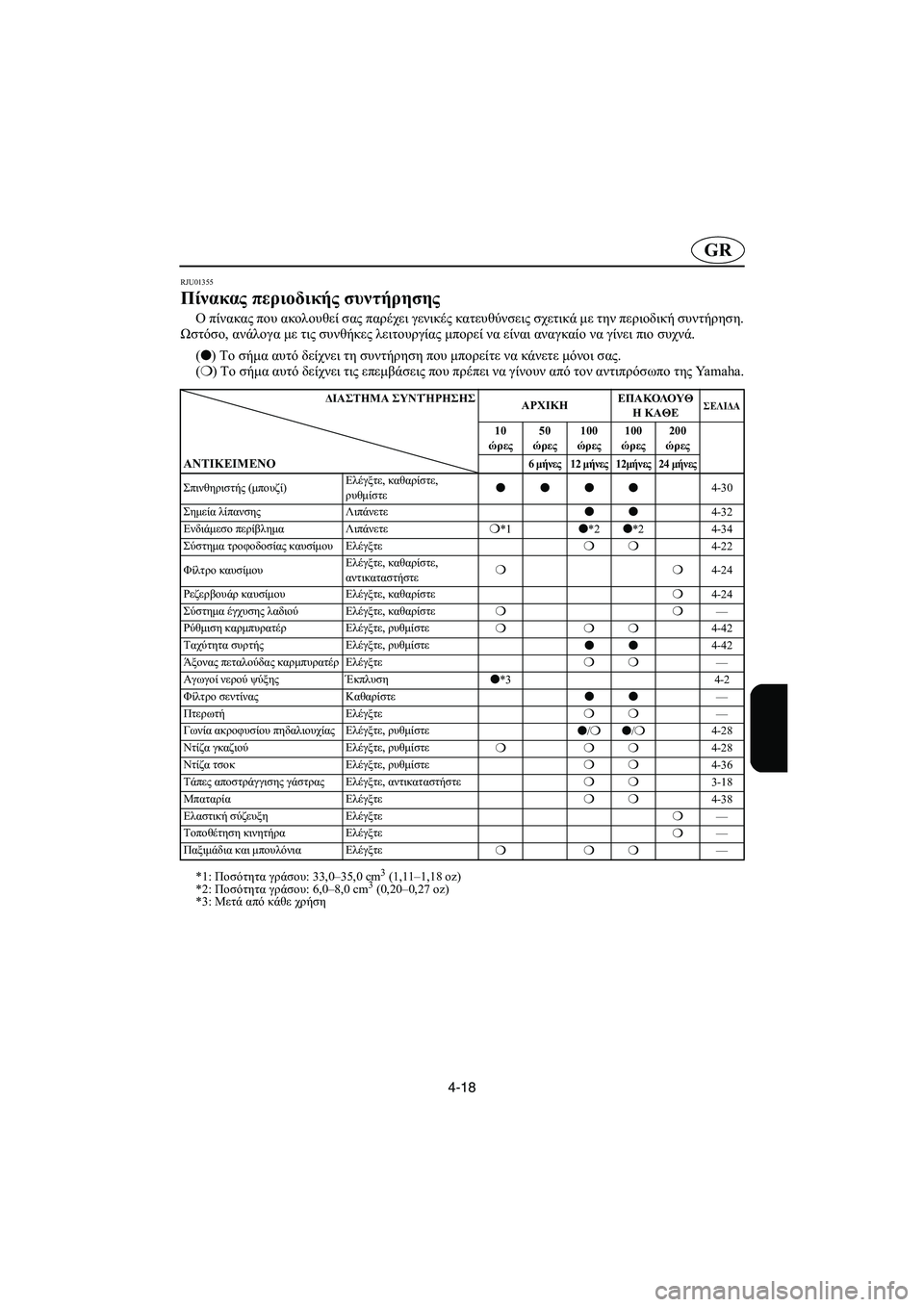

4-18
GR
RJU01355
Πίνακας περιοδικής συντήρησης
Ο πίνακας που ακολουθεί σας παρέχει γενικές κατευθύνσεις σχετικά με την περιοδική συντήρηση.
Ωστόσο, ανάλογα με τις συνθήκες λειτουργίας μπορεί να είναι αναγκαίο να γίνει πιο συχνά.
PMC-F0M7R(
) Το σήμα αυτό δείχνει τη συντήρηση που μπορείτε να κάνετε μόνοι σας.
(❍) Το σήμα αυτό δείχνει τις επεμβάσεις που πρέπει να γίνουν από τον αντιπρόσωπο της Ya m a h a .
ΔΙΑΣΤΗΜΑ ΣΥΝΤΉΡΗΣΗΣ
ΑΡΧΙΚΗΕΠΑΚΟΛΟΥΘ
Η ΚAΘΕΣΕΛΙΔΑ
10
ώρες50
ώρες100
ώρες100
ώρες200
ώρες
ΑΝΤΙΚΕΙΜΕΝΟ6 μήνες 12 μήνες 12μήνες24 μήνες
Σπινθηριστής (μπουζί)Ελέγξτε, καθαρίστε,
ρυθμίστε



4-30
Σημεία λίπανσης Λιπάνετε


4-32
Ενδιάμεσο περίβλημα Λιπάνετε
❍*1
*2
*24-34
Σύστημα τροφοδοσίας καυσίμου Ελέγξτε
❍❍4-22
Φίλτρο καυσίμουΕλέγξτε, καθαρίστε,
αντικαταστήστε
❍❍4-24
Ρεζερβουάρ καυσίμου Ελέγξτε, καθαρίστε
❍4-24
Σύστημα έγχυσης λαδιού Ελέγξτε, καθαρίστε
❍❍—
Ρύθμιση καρμπυρατέρ Ελέγξτε, ρυθμίστε
❍❍❍4-42
Ταχύτητα συρτής Ελέγξτε, ρυθμίστε


4-42
Άξονας πεταλούδας καρμπυρατέρ Ελέγξτε
❍❍—
Αγωγοί νερού ψύξης Έκπλυση

*34-2
Φίλτρο σεντίνας Καθαρίστε


—
Πτερωτή Ελέγξτε
❍❍—
Γωνία ακροφυσίου πηδαλιουχίας Ελέγξτε, ρυθμίστε

/❍
/❍4-28
Ντίζα γκαζιού Ελέγξτε, ρυθμίστε
❍❍❍4-28
Ντίζα τσοκ Ελέγξτε, ρυθμίστε
❍❍4-36
Τάπες αποστράγγισης γάστρας Ελέγξτε, αντικαταστήστε
❍❍3-18
Μπαταρία Ελέγξτε
❍❍4-38
Ελαστική σύζευξη Ελέγξτε
❍—
Τοποθέτηση κινητήρα Ελέγξτε
❍—
Παξιμάδια και μπουλόνια Ελέγξτε
❍❍❍—
*1: Ποσότητα γράσου: 33,0–35,0 cm3 (1,11–1,18oz)
*2: Ποσότητα γράσου: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Μετά από κάθε χρήση
B_F0M80.book Page 18 Friday, June 25, 2004 11:51 AM

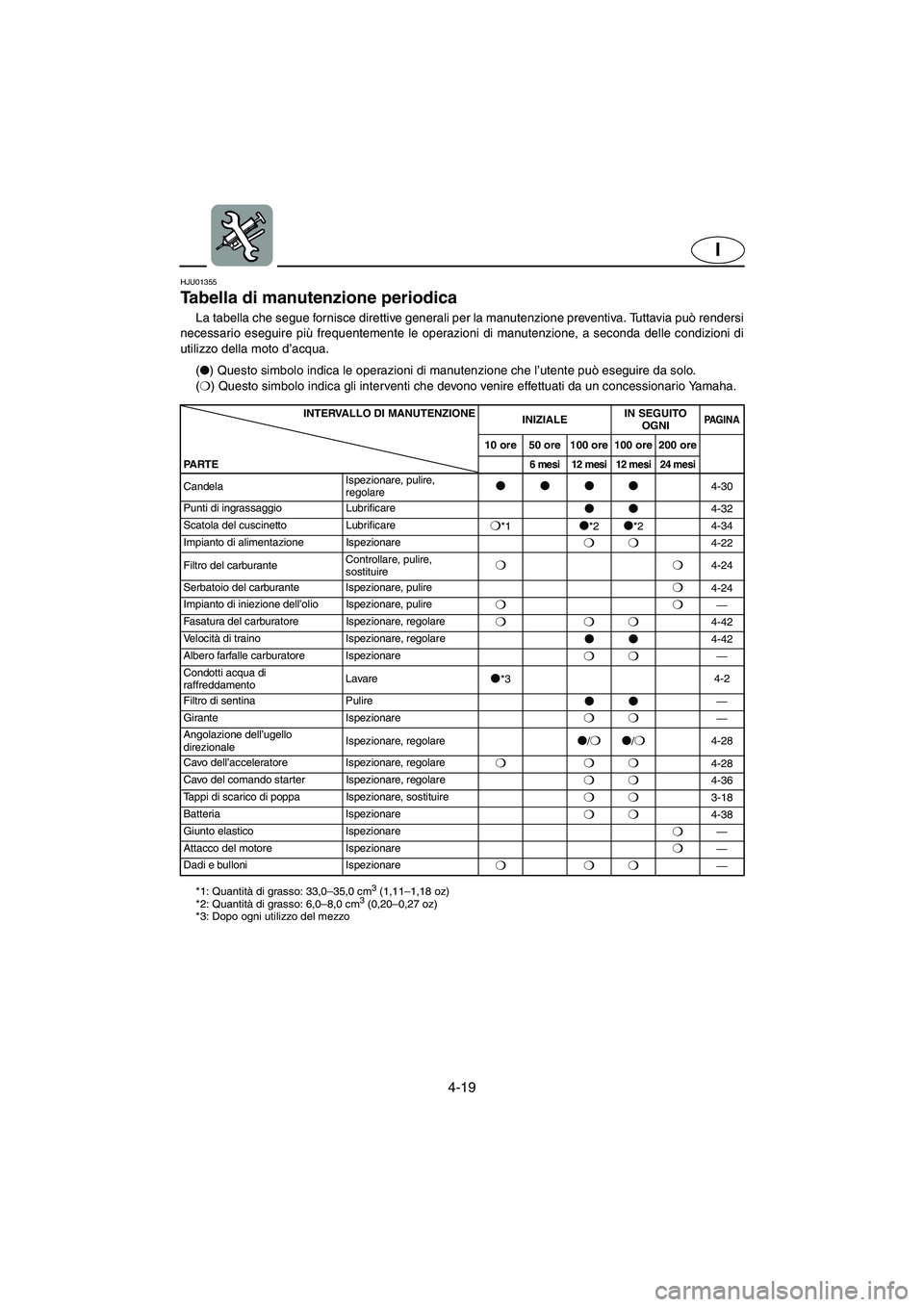

4-19
I
HJU01355
Tabella di manutenzione periodica
La tabella che segue fornisce direttive generali per la manutenzione preventiva. Tuttavia può rendersi
necessario eseguire più frequentemente le operazioni di manutenzione, a seconda delle condizioni di
utilizzo della moto d’acqua.
PMC-F0M7H(

) Questo simbolo indica le operazioni di manutenzione che l’utente può eseguire da solo.
(❍
) Questo simbolo indica gli interventi che devono venire effettuati da un concessionario Yamaha.
INTERVALLO DI MANUTENZIONE
INIZIALEIN SEGUITO
OGNIPA G I N A
10 ore 50 ore 100 ore 100 ore 200 ore
PA R T E
6 mesi 12 mesi 12 mesi 24 mesi
CandelaIspezionare, pulire,
regolare



4-30
Punti di ingrassaggio Lubrificare


4-32
Scatola del cuscinetto Lubrificare
❍*1
*2
*24-34
Impianto di alimentazione Ispezionare
❍❍4-22
Filtro del carburanteControllare, pulire,
sostituire
❍❍4-24
Serbatoio del carburante Ispezionare, pulire
❍4-24
Impianto di iniezione dell’olio Ispezionare, pulire
❍❍—
Fasatura del carburatore Ispezionare, regolare
❍❍❍4-42
Ve l o c i tà di traino Ispezionare, regolare


4-42
Albero farfalle carburatore Ispezionare
❍❍—
Condotti acqua di
raffreddamentoLavare

*34-2
Filtro di sentina Pulire


—
Girante Ispezionare
❍❍—
Angolazione dell’ugello
direzionaleIspezionare, regolare

/❍
/❍4-28
Cavo dell’acceleratore Ispezionare, regolare
❍❍❍4-28
Cavo del comando starter Ispezionare, regolare
❍❍4-36
Tappi di scarico di poppa Ispezionare, sostituire
❍❍3-18
Batteria Ispezionare
❍❍4-38
Giunto elastico Ispezionare
❍—
Attacco del motore Ispezionare
❍—
Dadi e bulloni Ispezionare
❍❍❍—
*1: Quantità di grasso: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Quantità di grasso: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Dopo ogni utilizzo del mezzo
B_F0M80.book Page 19 Friday, June 25, 2004 11:51 AM

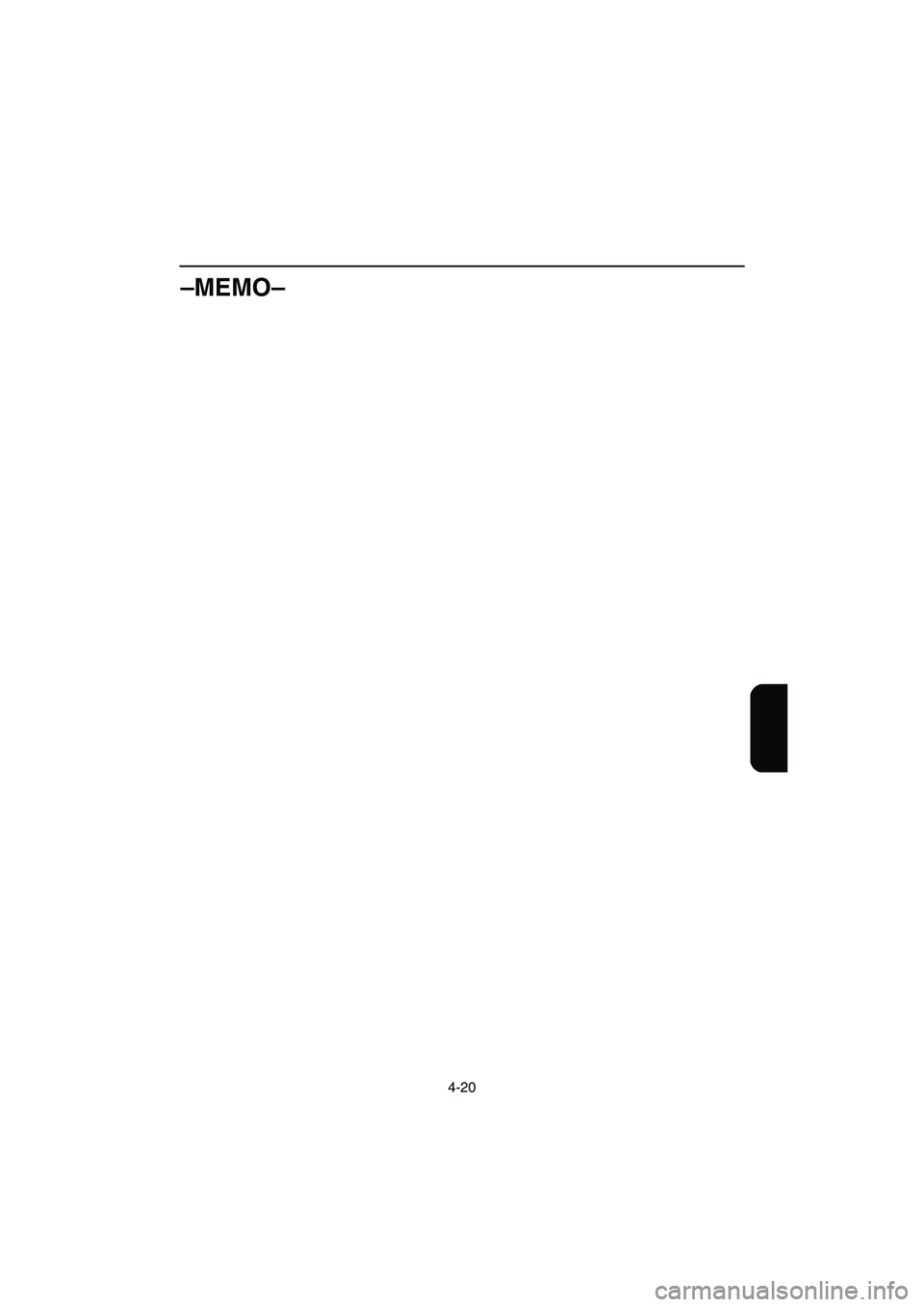

4-20
–MEMO–
B_F0M80.book Page 20 Friday, June 25, 2004 11:51 AM

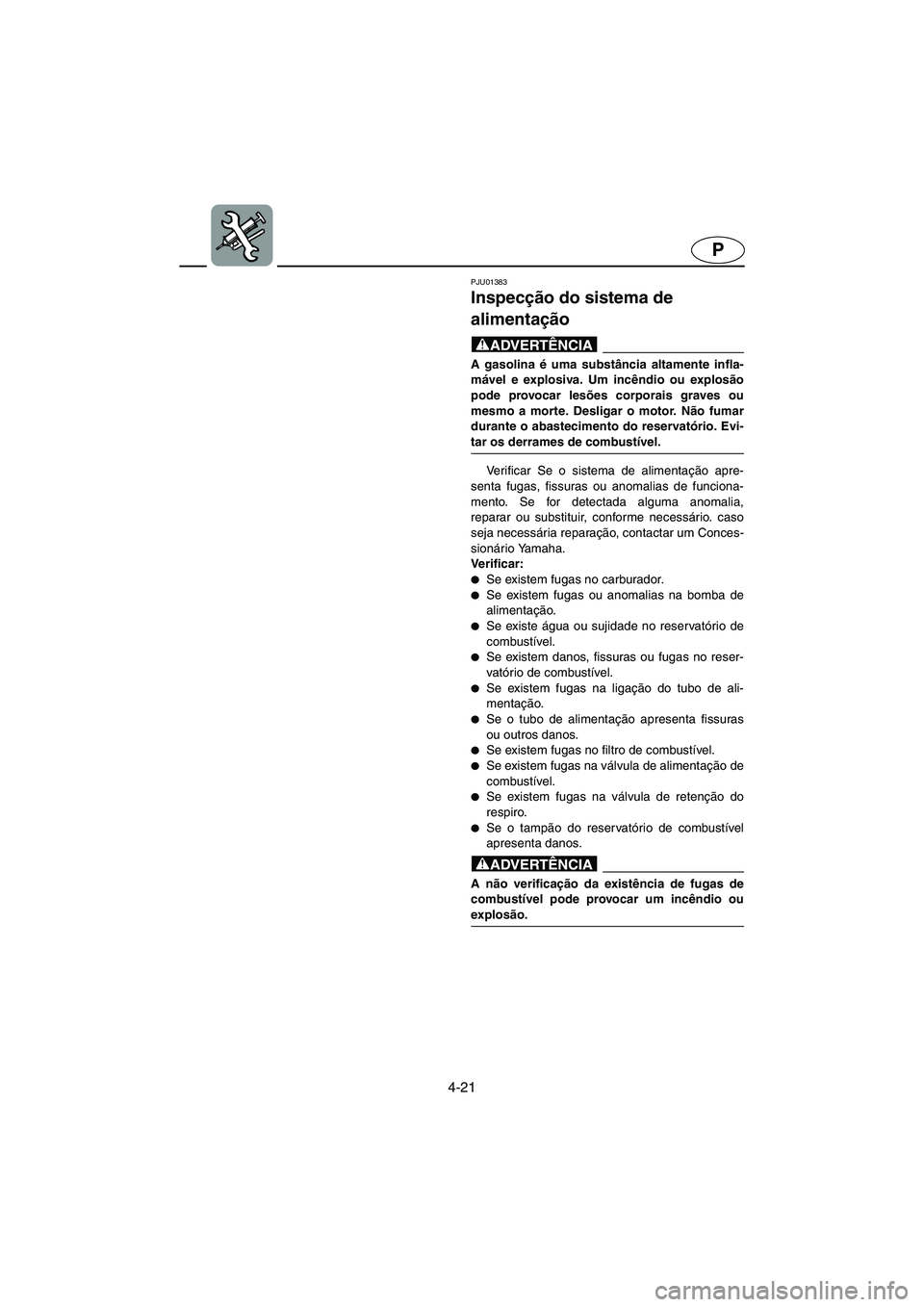

4-21
P
PJU01383
Inspecção do sistema de
alimentação
@ A gasolina é uma substância altamente infla-
mável e explosiva. Um incêndio ou explosão
pode provocar lesões corporais graves ou
mesmo a morte. Desligar o motor. Não fumar
durante o abastecimento do reservatório. Evi-
tar os derrames de combustível.
@
Verificar Se o sistema de alimentação apre-
senta fugas, fissuras ou anomalias de funciona-
mento. Se for detectada alguma anomalia,
reparar ou substituir, conforme necessário. caso
seja necessária reparação, contactar um Conces-
sionário Yamaha.
Verificar:

Se existem fugas no carburador.

Se existem fugas ou anomalias na bomba de
alimentação.

Se existe água ou sujidade no reservatório de
combustível.

Se existem danos, fissuras ou fugas no reser-
vatório de combustível.

Se existem fugas na ligação do tubo de ali-
mentação.

Se o tubo de alimentação apresenta fissuras
ou outros danos.

Se existem fugas no filtro de combustível.
Se existem fugas na válvula de alimentação de
combustível.

Se existem fugas na válvula de retenção do
respiro.

Se o tampão do reservatório de combustível
apresenta danos.
@ A não verificação da existência de fugas de
combustível pode provocar um incêndio ou
explosão.
@
B_F0M80.book Page 21 Friday, June 25, 2004 11:51 AM

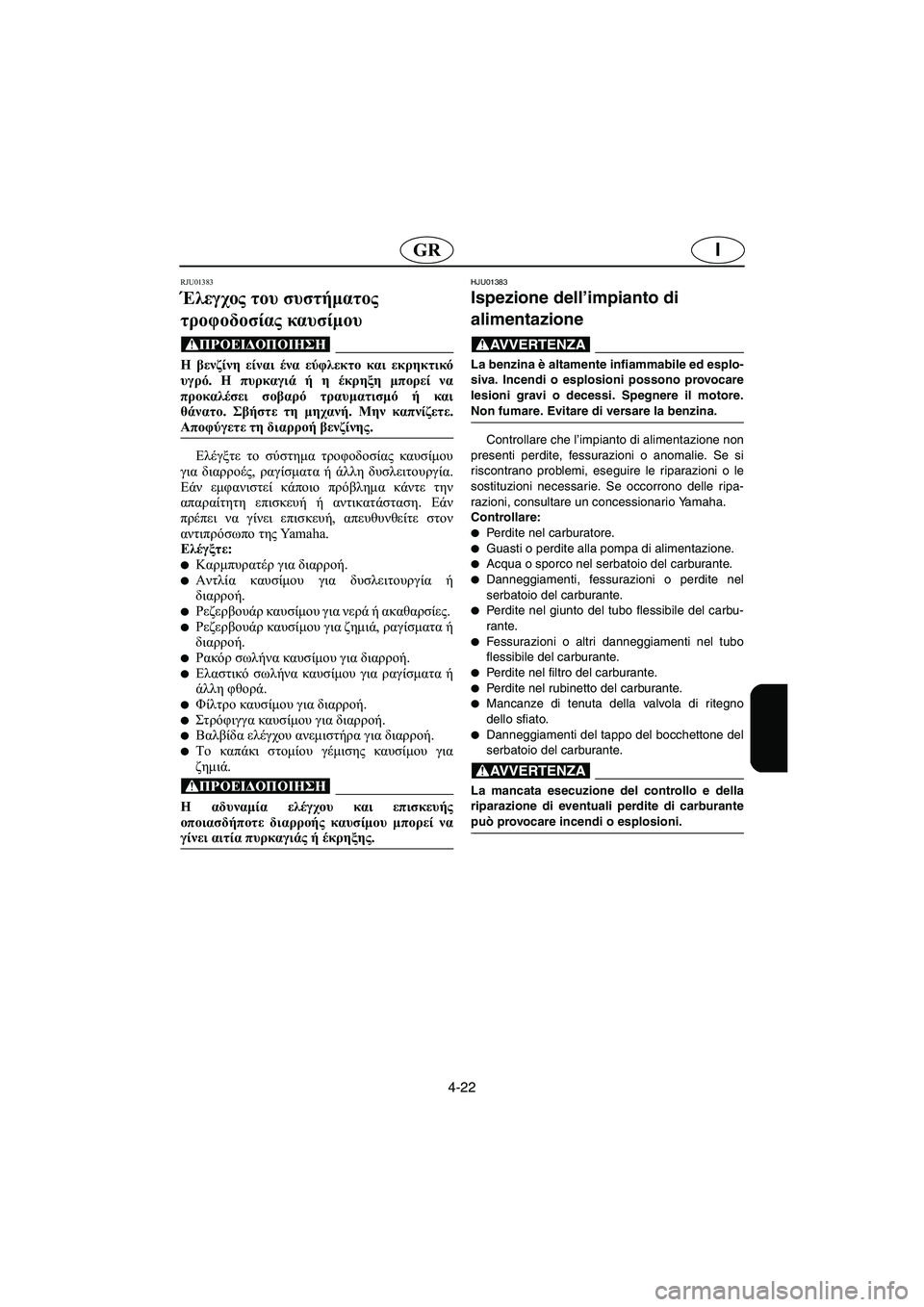

4-22
IGR
RJU01383
Έλεγχος του συστήματος
τροφοδοσίας καυσίμου
@ Η βενζίνη είναι ένα εύφλεκτο και εκρηκτικό
υγρό. Η πυρκαγιά ή η έκρηξη μπορεί να
προκαλέσει σοβαρό τραυματισμό ή και
θάνατο. Σβήστε τη μηχανή. Μην καπνίζετε.
Αποφύγετε τη διαρροή βενζίνης.
@
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροές, ραγίσματα ή άλλη δυσλειτουργία.
Εάν εμφανιστεί κάποιο πρόβλημα κάντε την
απαραίτητη επισκευή ή αντικατάσταση. Εάν
πρέπει να γίνει επισκευή, απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a .
Ελέγξτε:

Καρμπυρατέρ για διαρροή.
Αντλία καυσίμου για δυσλειτουργία ή
διαρροή.

Ρεζερβουάρ καυσίμου για νερά ή ακαθαρσίες.
Ρεζερβουάρ καυσίμου για ζημιά, ραγίσματα ή
διαρροή.

Ρακόρ σωλήνα καυσίμου για διαρροή.
Ελαστικό σωλήνα καυσίμου για ραγίσματα ή
άλλη φθορά.

Φίλτρο καυσίμου για διαρροή.
Στρόφιγγα καυσίμου για διαρροή.

Βαλβίδα ελέγχου ανεμιστήρα για διαρροή.

Το καπάκι στομίου γέμισης καυσίμου για
ζημιά.
@ Η αδυναμία ελέγχου και επισκευής
οποιασδήποτε διαρροής καυσίμου μπορεί να
γίνει αιτία πυρκαγιάς ή έκρηξης.
@
HJU01383
Ispezione dell’impianto di
alimentazione
@ La benzina è altamente infiammabile ed esplo-
siva. Incendi o esplosioni possono provocare
lesioni gravi o decessi. Spegnere il motore.
Non fumare. Evitare di versare la benzina.
@
Controllare che l’impianto di alimentazione non
presenti perdite, fessurazioni o anomalie. Se si
riscontrano problemi, eseguire le riparazioni o le
sostituzioni necessarie. Se occorrono delle ripa-
razioni, consultare un concessionario Yamaha.
Controllare:

Perdite nel carburatore.

Guasti o perdite alla pompa di alimentazione.
Acqua o sporco nel serbatoio del carburante.

Danneggiamenti, fessurazioni o perdite nel
serbatoio del carburante.

Perdite nel giunto del tubo flessibile del carbu-
rante.

Fessurazioni o altri danneggiamenti nel tubo
flessibile del carburante.

Perdite nel filtro del carburante.

Perdite nel rubinetto del carburante.

Mancanze di tenuta della valvola di ritegno
dello sfiato.

Danneggiamenti del tappo del bocchettone del
serbatoio del carburante.
@ La mancata esecuzione del controllo e della
riparazione di eventuali perdite di carburante
può provocare incendi o esplosioni.
@
B_F0M80.book Page 22 Friday, June 25, 2004 11:51 AM

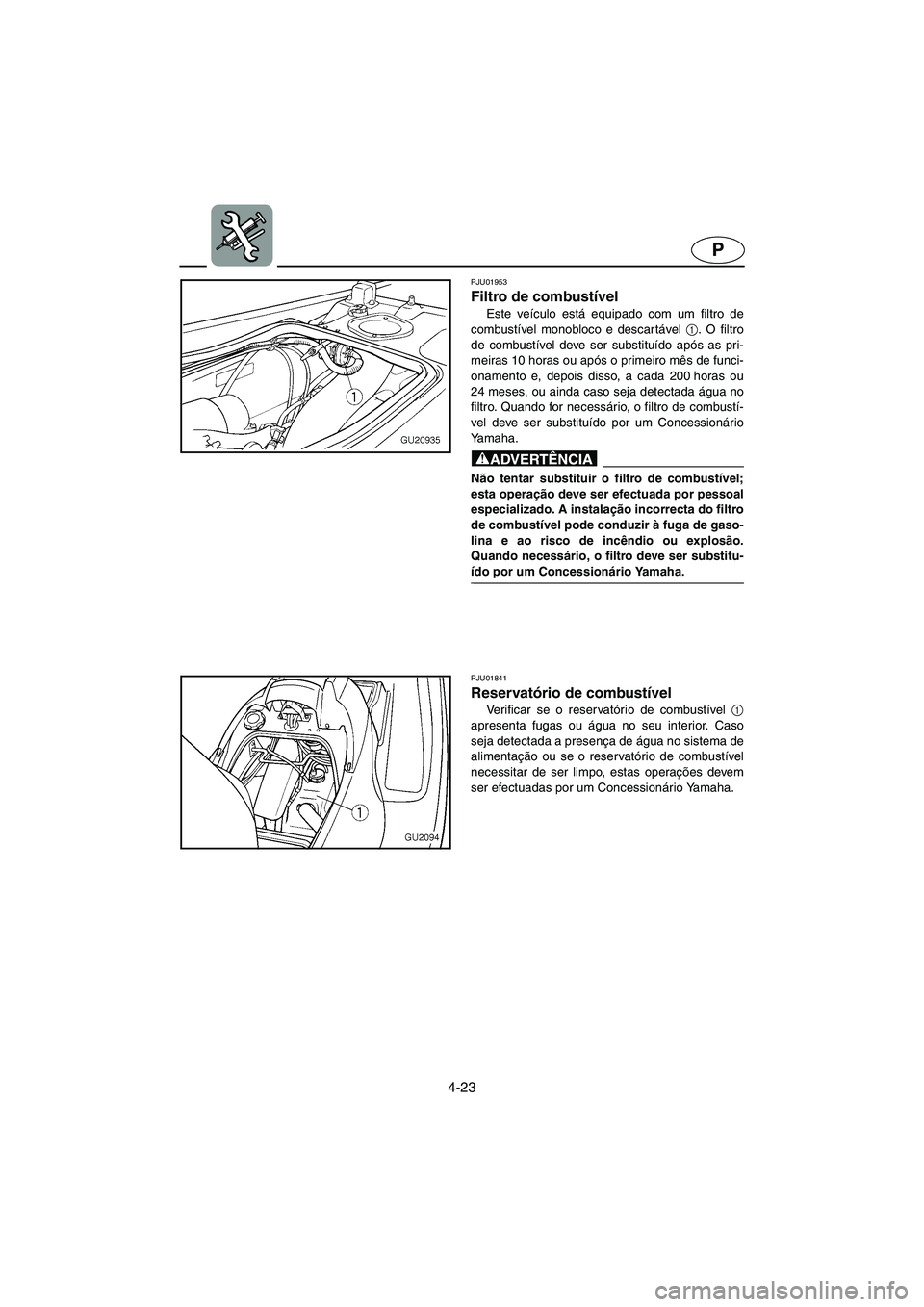

4-23
P
PJU01953
Filtro de combustível
Este veículo está equipado com um filtro de
combustível monobloco e descar tável 1
. O filtro
de combustível deve ser substituído após as pri-
meiras 10 horas ou após o primeiro mês de funci-
onamento e, depois disso, a cada 200 horas ou
24 meses, ou ainda caso seja detectada água no
filtro. Quando for necessário, o filtro de combustí-
vel deve ser substituído por um Concessionário
Yamaha.
@ Não tentar substituir o filtro de combustível;
esta operação deve ser efectuada por pessoal
especializado. A instalação incorrecta do filtro
de combustível pode conduzir à fuga de gaso-
lina e ao risco de incêndio ou explosão.
Quando necessário, o filtro deve ser substitu-
ído por um Concessionário Yamaha.
@
PJU01841
Reservatório de combustível
Verificar se o reservatório de combustível 1
apresenta fugas ou água no seu interior. Caso
seja detectada a presença de água no sistema de
alimentação ou se o reservatório de combustível
necessitar de ser limpo, estas operações devem
ser efectuadas por um Concessionário Yamaha.
B_F0M80.book Page 23 Friday, June 25, 2004 11:51 AM
