2005 YAMAHA XL 700 Manual de utilização (in Portuguese)

4-8
IGR
RJU01964

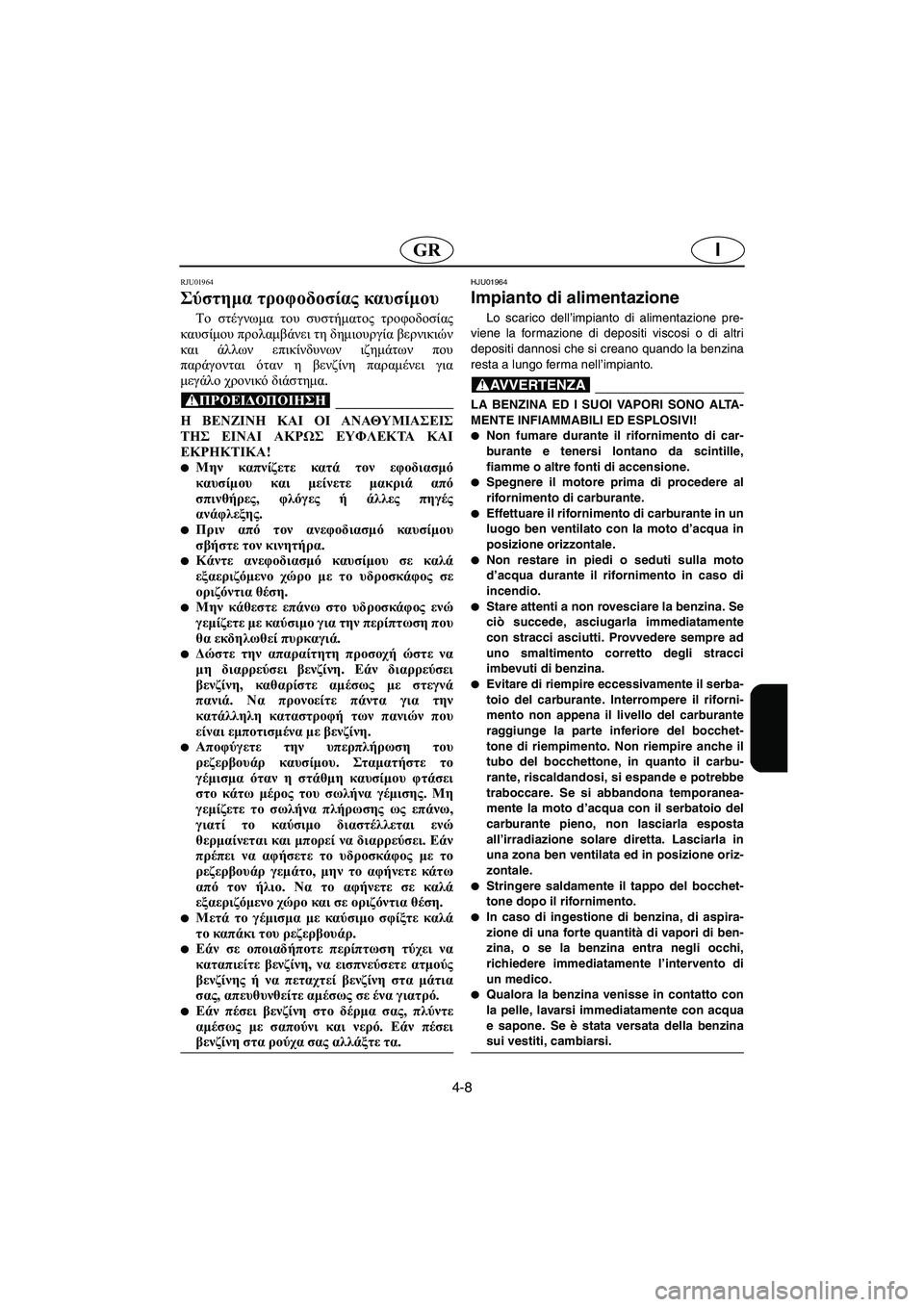

Σύστημα τροφοδοσίας καυσίμου
Το στέγνωμα του συστήματος τροφοδοσίας
καυσίμου προλαμβάνει τη δημιουργία βερνικιών
και άλλων επικίνδυνων ιζημάτων που
παράγονται όταν η βενζίνη παραμένει για
μεγάλο χρονικό διάστημα.
@ Η ΒΕΝΖΙΝΗ ΚΑΙ ΟΙ ΑΝΑΘΥΜΙΑΣΕΙΣ
ΤΗΣ ΕΙΝΑΙ ΑΚΡΩΣ ΕΥΦΛΕΚΤΑ ΚΑΙ
ΕΚΡΗΚΤΙΚΑ!

Μην καπνίζετε κατά τον εφοδιασμό
καυσίμου και μείνετε μακριά από
σπινθήρες, φλόγες ή άλλες πηγές
ανάφλεξης.

Πριν από τον ανεφοδιασμό καυσίμου
σβήστε τον κινητήρα.

Κάντε ανεφοδιασμό καυσίμου σε καλά
εξαεριζόμενο χώρο με το υδροσκάφος σε
οριζόντια θέση.

Μην κάθεστε επάνω στο υδροσκάφος ενώ
γεμίζετε με καύσιμο για την περίπτωση που
θα εκδηλωθεί πυρκαγιά.

Δώστε την απαραίτητη προσοχή ώστε να
μη διαρρεύσει βενζίνη. Εάν διαρρεύσει
βενζίνη, καθαρίστε αμέσως με στεγνά
πανιά. Να προνοείτε πάντα για την
κατάλληλη καταστροφή των πανιών που
είναι εμποτισμένα με βενζίνη.

Αποφύγετε την υπερπλήρωση του
ρεζερβουάρ καυσίμου. Σταματήστε το
γέμισμα όταν η στάθμη καυσίμου φτάσει
στο κάτω μέρος του σωλήνα γέμισης. Μη
γεμίζετε το σωλήνα πλήρωσης ως επάνω,
γιατί το καύσιμο διαστέλλεται ενώ
θερμαίνεται και μπορεί να διαρρεύσει. Εάν
πρέπει να αφήσετε το υδροσκάφος με το
ρεζερβουάρ γεμάτο, μην το αφήνετε κάτω
από τον ήλιο. Να το αφήνετε σε καλά
εξαεριζόμενο χώρο και σε οριζόντια θέση.

Μετά το γέμισμα με καύσιμο σφίξτε καλά
το καπάκι του ρεζερβουάρ.

Εάν σε οποιαδήποτε περίπτωση τύχει να
καταπιείτε βενζίνη, να εισπνεύσετε ατμούς
βενζίνης ή να πεταχτεί βενζίνη στα μάτια
σας, απευθυνθείτε αμέσως σε ένα γιατρό.

Εάν πέσει βενζίνη στο δέρμα σας, πλύντε
αμέσως με σαπούνι και νερό. Εάν πέσει
βενζίνη στα ρούχα σας αλλάξτε τα.
@
HJU01964
Impianto di alimentazione
Lo scarico dell’impianto di alimentazione pre-
viene la formazione di depositi viscosi o di altri
depositi dannosi che si creano quando la benzina
resta a lungo ferma nell’impianto.
@ LA BENZINA ED I SUOI VAPORI SONO ALTA-
MENTE INFIAMMABILI ED ESPLOSIVI!

Non fumare durante il rifornimento di car-
burante e tenersi lontano da scintille,
fiamme o altre fonti di accensione.

Spegnere il motore prima di procedere al
rifornimento di carburante.

Effettuare il rifornimento di carburante in un
luogo ben ventilato con la moto d’acqua in
posizione orizzontale.

Non restare in piedi o seduti sulla moto
d’acqua durante il rifornimento in caso di
incendio.

Stare attenti a non rovesciare la benzina. Se
ciò succede, asciugarla immediatamente
con stracci asciutti. Provvedere sempre ad
uno smaltimento corretto degli stracci
imbevuti di benzina.

Evitare di riempire eccessivamente il serba-
toio del carburante. Interrompere il riforni-
mento non appena il livello del carburante
raggiunge la parte inferiore del bocchet-
tone di riempimento. Non riempire anche il
tubo del bocchettone, in quanto il carbu-
rante, riscaldandosi, si espande e potrebbe
traboccare. Se si abbandona temporanea-
mente la moto d’acqua con il serbatoio del
carburante pieno, non lasciarla esposta
all’irradiazione solare diretta. Lasciarla in
una zona ben ventilata ed in posizione oriz-
zontale.

Stringere saldamente il tappo del bocchet-
tone dopo il rifornimento.

In caso di ingestione di benzina, di aspira-
zione di una forte quantità di vapori di ben-
zina, o se la benzina entra negli occhi,
richiedere immediatamente l’intervento di
un medico.

Qualora la benzina venisse in contatto con
la pelle, lavarsi immediatamente con acqua
e sapone. Se è stata versata della benzina
sui vestiti, cambiarsi.
@
B_F0M80.book Page 8 Friday, June 25, 2004 11:51 AM

4-9
P

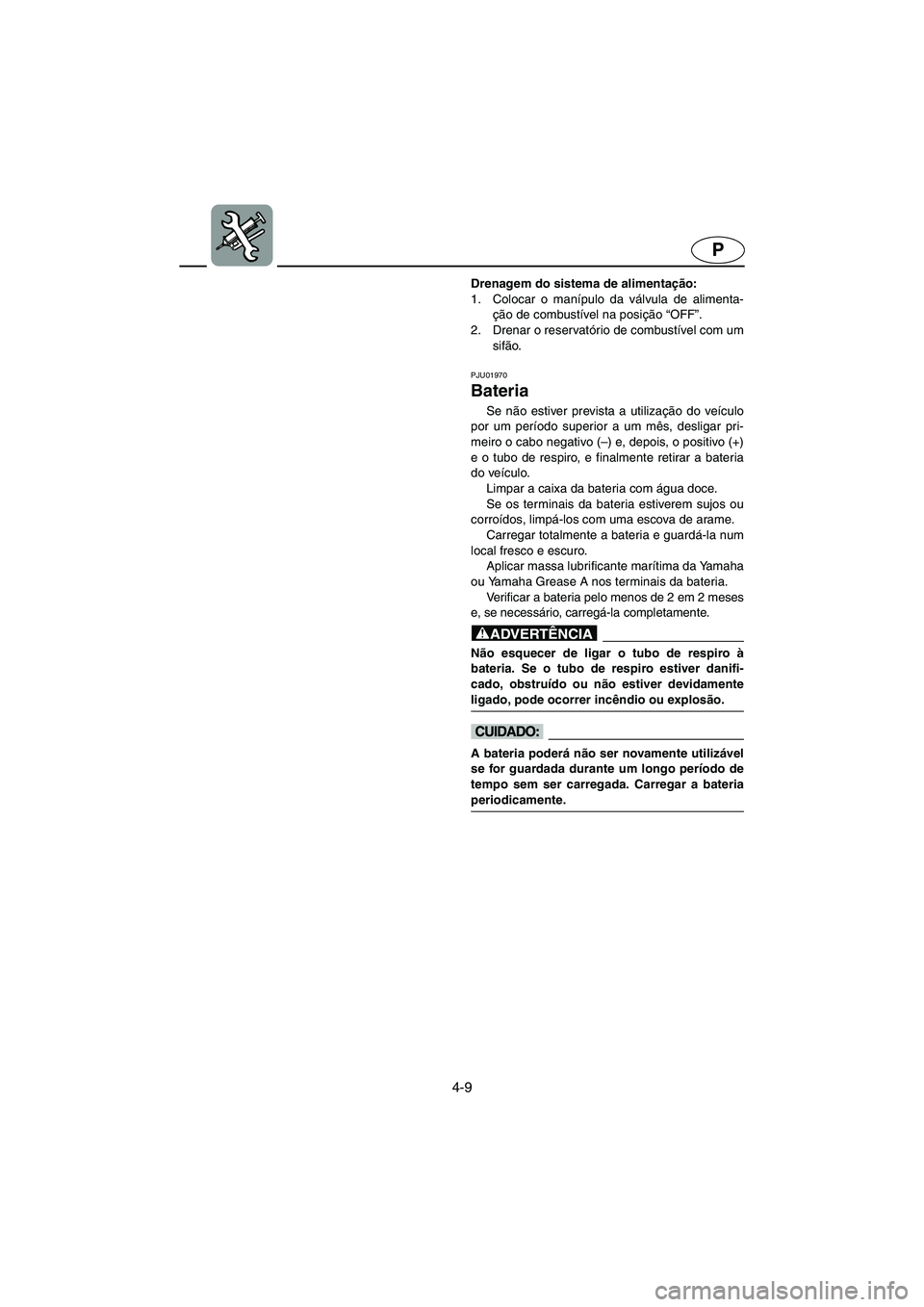

Drenagem do sistema de alimentação:
1. Colocar o manípulo da válvula de alimenta-
ção de combustível na posição “OFF”.
2. Drenar o reservatório de combustível com um
sifão.
PJU01970
Bateria
Se não estiver prevista a utilização do veículo
por um período superior a um mês, desligar pri-
meiro o cabo negativo (–) e, depois, o positivo (+)
e o tubo de respiro, e finalmente retirar a bateria
do veículo.
Limpar a caixa da bateria com água doce.
Se os terminais da bateria estiverem sujos ou
corroídos, limpá-los com uma escova de arame.
Carregar totalmente a bateria e guardá-la num
local fresco e escuro.
Aplicar massa lubrificante marítima da Yamaha
ou Yamaha Grease A nos terminais da bateria.
Verificar a bateria pelo menos de 2 em 2 meses
e, se necessário, carregá-la completamente.
@ Não esquecer de ligar o tubo de respiro à
bateria. Se o tubo de respiro estiver danifi-
cado, obstruído ou não estiver devidamente
ligado, pode ocorrer incêndio ou explosão.
@
@ A bateria poderá não ser novamente utilizável
se for guardada durante um longo período de
tempo sem ser carregada. Carregar a bateria
periodicamente.
@
B_F0M80.book Page 9 Friday, June 25, 2004 11:51 AM

4-10
IGR

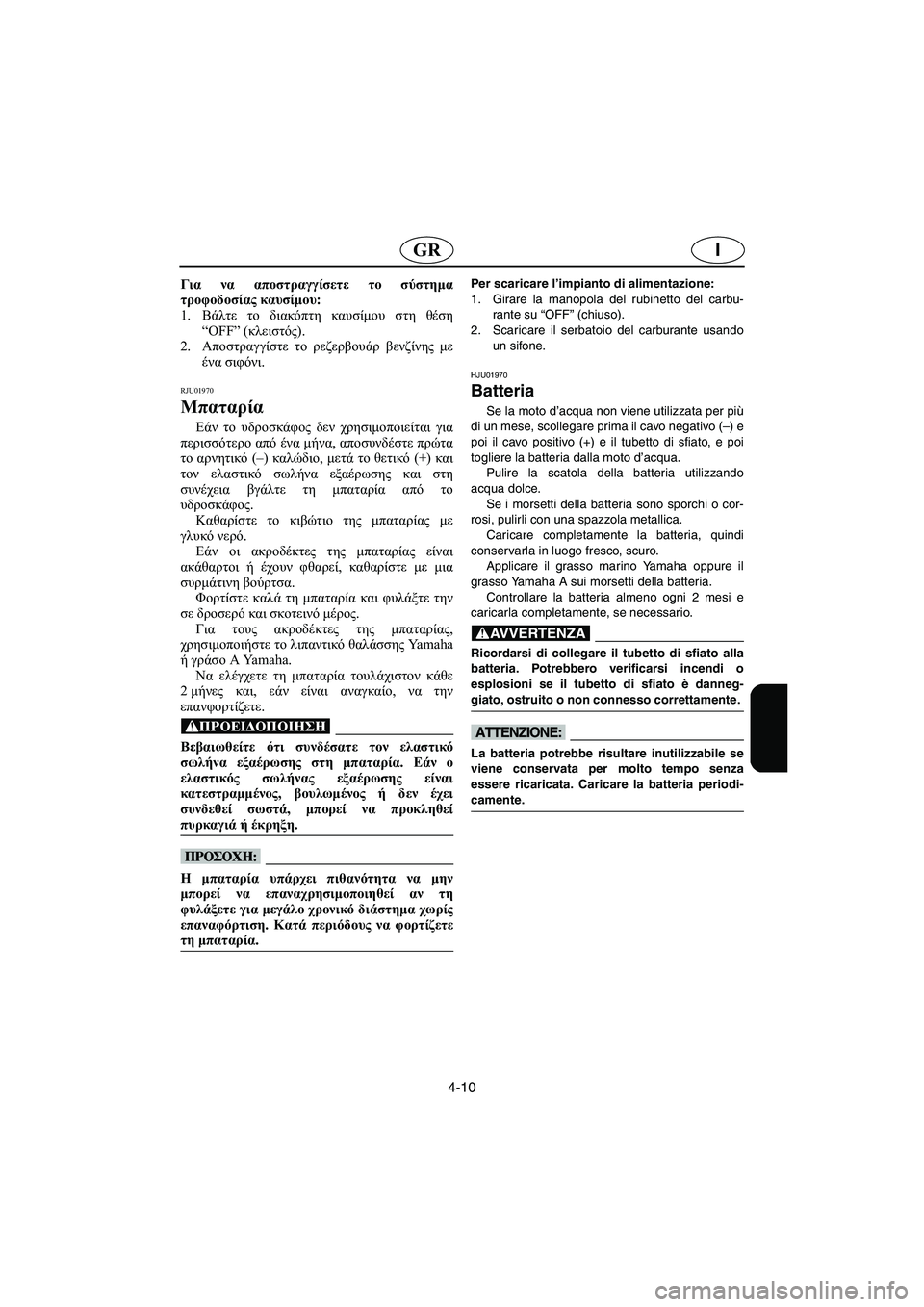

Για να αποστραγγίσετε το σύστημα
τροφοδοσίας καυσίμου:
1.Βάλτε το διακόπτη καυσίμου στη θέση
“OFF” (κλειστός).
2.Αποστραγγίστε το ρεζερβουάρ βενζίνης με
ένα σιφόνι.
RJU01970
Μπαταρία
Εάν το υδροσκάφος δεν χρησιμοποιείται για
περισσότερο από ένα μήνα, αποσυνδέστε πρώτα
το αρνητικό (–) καλώδιο, μετά το θετικό (+) και
τον ελαστικό σωλήνα εξαέρωσης και στη
συνέχεια βγάλτε τη μπαταρία από το
υδροσκάφος.
Καθαρίστε το κιβώτιο της μπαταρίας με
γλυκό νερό.
Εάν οι ακροδέκτες της μπαταρίας είναι
ακάθαρτοι ή έχουν φθαρεί, καθαρίστε με μια
συρμάτινη βούρτσα.
Φορτίστε καλά τη μπαταρία και φυλάξτε την
σε δροσερό και σκοτεινό μέρος.
Για τους ακροδέκτες της μπαταρίας,
χρησιμοποιήστε το λιπαντικό θαλάσσης Ya m a h a
ή γράσο Α Ya m a h a .
Να ελέγχετε τη μπαταρία τουλάχιστον κάθε
2μήνες και, εάν είναι αναγκαίο, να την
επανφορτίζετε.
@ Βεβαιωθείτε ότι συνδέσατε τον ελαστικό
σωλήνα εξαέρωσης στη μπαταρία. Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
@
@ Η μπαταρία υπάρχει πιθανότητα να μην
μπορεί να επαναχρησιμοποιηθεί αν τη
φυλάξετε για μεγάλο χρονικό διάστημα χωρίς
επαναφόρτιση. Κατά περιόδους να φορτίζετε
τη μπαταρία.
@
Per scaricare l’impianto di alimentazione:
1. Girare la manopola del rubinetto del carbu-
rante su “OFF” (chiuso).
2. Scaricare il serbatoio del carburante usando
un sifone.
HJU01970
Batteria
Se la moto d’acqua non viene utilizzata per più
di un mese, scollegare prima il cavo negativo (–) e
poi il cavo positivo (+) e il tubetto di sfiato, e poi
togliere la batteria dalla moto d’acqua.
Pulire la scatola della batteria utilizzando
acqua dolce.
Se i morsetti della batteria sono sporchi o cor-
rosi, pulirli con una spazzola metallica.
Caricare completamente la batteria, quindi
conservarla in luogo fresco, scuro.
Applicare il grasso marino Yamaha oppure il
grasso Yamaha A sui morsetti della batteria.
Controllare la batteria almeno ogni 2 mesi e
caricarla completamente, se necessario.
@ Ricordarsi di collegare il tubetto di sfiato alla
batteria. Potrebbero verificarsi incendi o
esplosioni se il tubetto di sfiato è danneg-
giato, ostruito o non connesso correttamente.
@
@ La batteria potrebbe risultare inutilizzabile se
viene conservata per molto tempo senza
essere ricaricata. Caricare la batteria periodi-
camente.
@
B_F0M80.book Page 10 Friday, June 25, 2004 11:51 AM

4-11
P

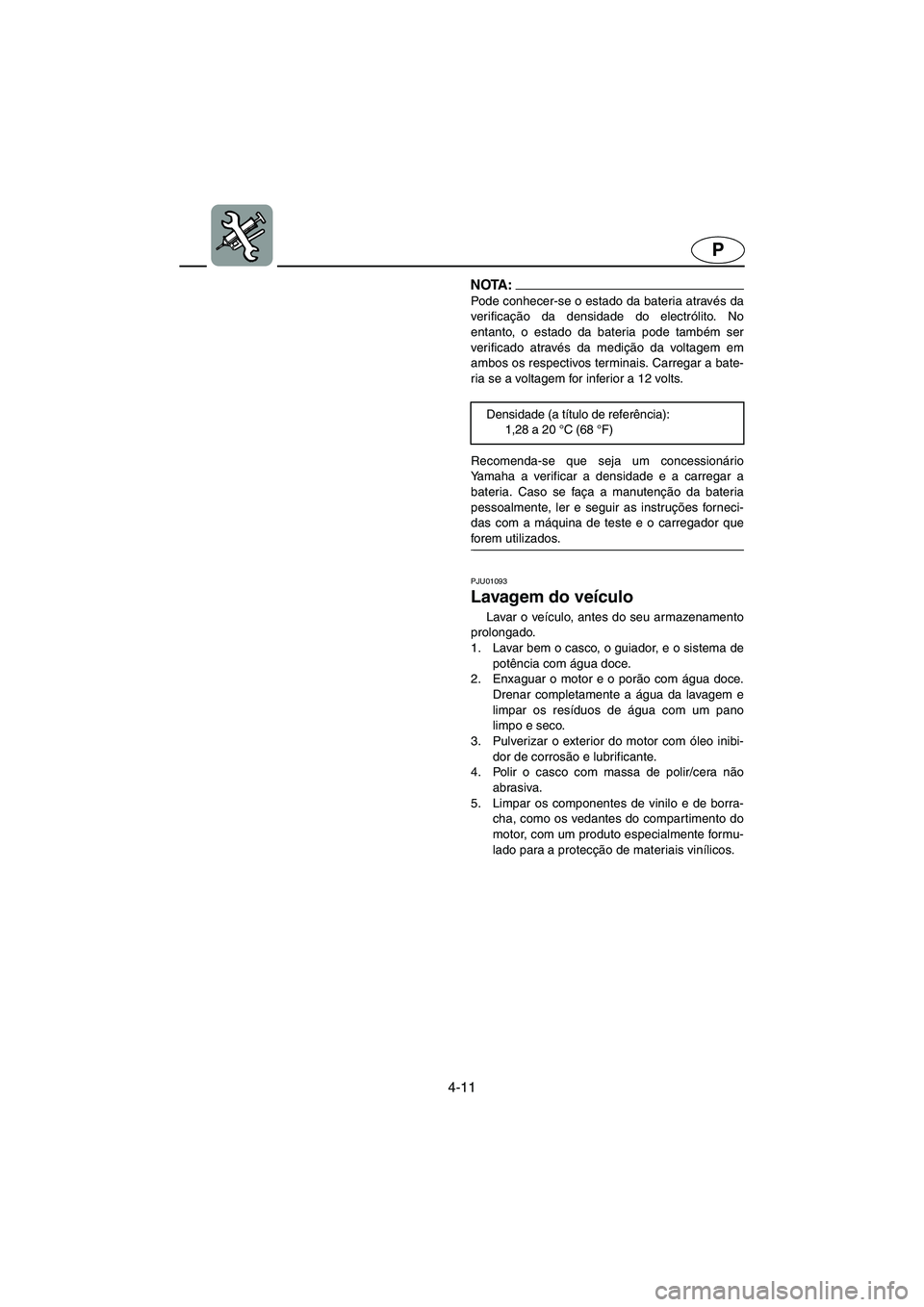

NOTA :@ Pode conhecer-se o estado da bateria através da
verificação da densidade do electrólito. No
entanto, o estado da bateria pode também ser
verificado através da medição da voltagem em
ambos os respectivos terminais. Carregar a bate-
ria se a voltagem for inferior a 12 volts.
Recomenda-se que seja um concessionário
Yamaha a verificar a densidade e a carregar a
bateria. Caso se faça a manutenção da bateria
pessoalmente, ler e seguir as instruções forneci-
das com a máquina de teste e o carregador que
forem utilizados.
@
PJU01093
Lavagem do veículo
Lavar o veículo, antes do seu armazenamento
prolongado.
1. Lavar bem o casco, o guiador, e o sistema de
potência com água doce.
2. Enxaguar o motor e o porão com água doce.
Drenar completamente a água da lavagem e
limpar os resíduos de água com um pano
limpo e seco.
3. Pulverizar o exterior do motor com óleo inibi-
dor de corrosão e lubrificante.
4. Polir o casco com massa de polir/cera não
abrasiva.
5. Limpar os componentes de vinilo e de borra-
cha, como os vedantes do compartimento do
motor, com um produto especialmente formu-
lado para a protecção de materiais vinílicos. Densidade (a título de referência):
1,28 a 20 °C (68 °F)
B_F0M80.book Page 11 Friday, June 25, 2004 11:51 AM

4-12
IGR

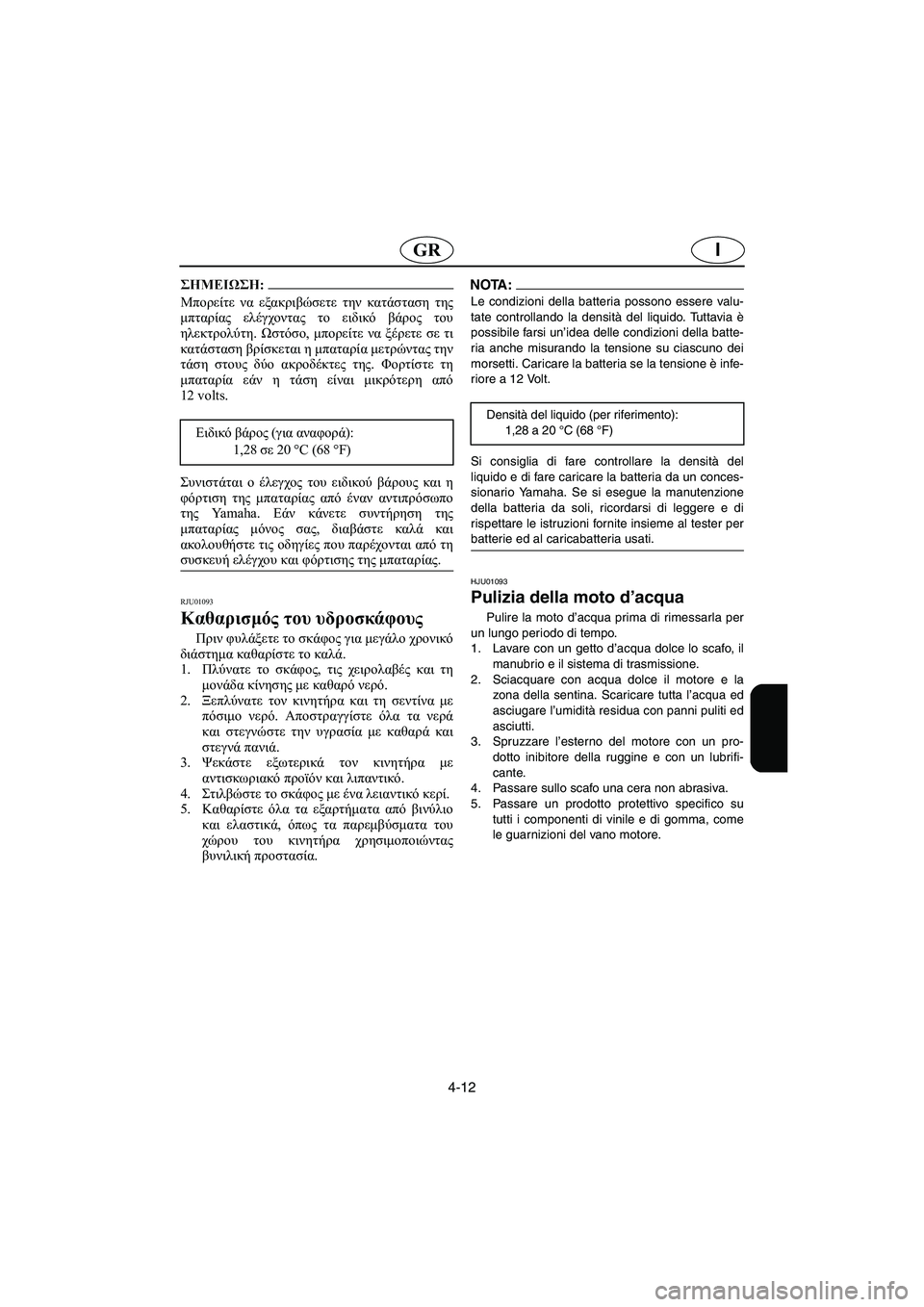

@ Μπορείτε να εξακριβώσετε την κατάσταση της
μπταρίας ελέγχοντας το ειδικό βάρος του
ηλεκτρολύτη. Ωστόσο, μπορείτε να ξέρετε σε τι
κατάσταση βρίσκεται η μπαταρία μετρώντας την
τάση στους δύο ακροδέκτες της. Φορτίστε τη
μπαταρία εάν η τάση είναι μικρότερη από
12 volts.
Συνιστάται ο έλεγχος του ειδικού βάρους και η
φόρτιση της μπαταρίας από έναν αντιπρόσωπο
της Ya m a h a . Εάν κάνετε συντήρηση της
μπαταρίας μόνος σας, διαβάστε καλά και
ακολουθήστε τις οδηγίες που παρέχονται από τη
συσκευή ελέγχου και φόρτισης της μπαταρίας.
@
RJU01093
Καθαρισμός του υδροσκάφους
Πριν φυλάξετε το σκάφος για μεγάλο χρονικό
διάστημα καθαρίστε το καλά.
1.Πλύνατε το σκάφος, τις χειρολαβές και τη
μονάδα κίνησης με καθαρό νερό.
2.Ξεπλύνατε τον κινητήρα και τη σεντίνα με
πόσιμο νερό. Αποστραγγίστε όλα τα νερά
και στεγνώστε την υγρασία με καθαρά και
στεγνά πανιά.
3.Ψεκάστε εξωτερικά τον κινητήρα με
αντισκωριακό προϊόν και λιπαντικό.
4.Στιλβώστε το σκάφος με ένα λειαντικό κερί.
5.Καθαρίστε όλα τα εξαρτήματα από βινύλιο
και ελαστικά, όπως τα παρεμβύσματα του
χώρου του κινητήρα χρησιμοποιώντας
βυνιλική προστασία. Ειδικό βάρος (για αναφορά):
1,28 σε 20 °C (68 °F)
NOTA :@ Le condizioni della batteria possono essere valu-
tate controllando la densità del liquido. Tuttavia è
possibile farsi un’idea delle condizioni della batte-
ria anche misurando la tensione su ciascuno dei
morsetti. Caricare la batteria se la tensione è infe-
riore a 12 Volt.
Si consiglia di fare controllare la densità del
liquido e di fare caricare la batteria da un conces-
sionario Yamaha. Se si esegue la manutenzione
della batteria da soli, ricordarsi di leggere e di
rispettare le istruzioni fornite insieme al tester per
batterie ed al caricabatteria usati.
@
HJU01093
Pulizia della moto d’acqua
Pulire la moto d’acqua prima di rimessarla per
un lungo periodo di tempo.
1. Lavare con un getto d’acqua dolce lo scafo, il
manubrio e il sistema di trasmissione.
2. Sciacquare con acqua dolce il motore e la
zona della sentina. Scaricare tutta l’acqua ed
asciugare l’umidità residua con panni puliti ed
asciutti.
3. Spruzzare l’esterno del motore con un pro-
dotto inibitore della ruggine e con un lubrifi-
cante.
4. Passare sullo scafo una cera non abrasiva.
5. Passare un prodotto protettivo specifico su
tutti i componenti di vinile e di gomma, come
le guarnizioni del vano motore. Densità del liquido (per riferimento):
1,28 a 20 °C (68 °F)
B_F0M80.book Page 12 Friday, June 25, 2004 11:51 AM

4-13
P

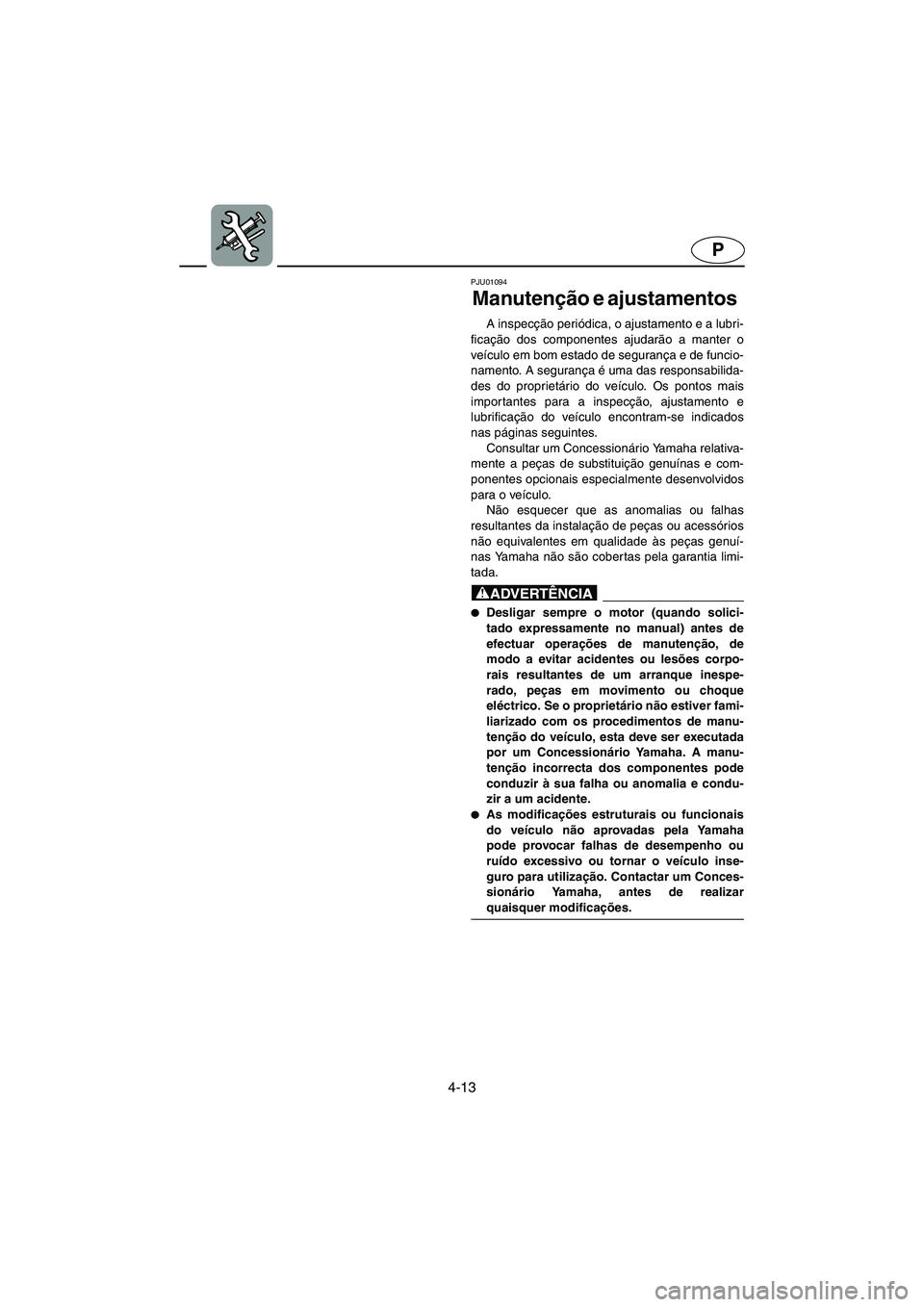

PJU01094
Manutenção e ajustamentos
A inspecção periódica, o ajustamento e a lubri-
ficação dos componentes ajudarão a manter o
veículo em bom estado de segurança e de funcio-
namento. A segurança é uma das responsabilida-
des do proprietário do veículo. Os pontos mais
importantes para a inspecção, ajustamento e
lubrificação do veículo encontram-se indicados
nas páginas seguintes.
Consultar um Concessionário Yamaha relativa-
mente a peças de substituição genuínas e com-
ponentes opcionais especialmente desenvolvidos
para o veículo.
Não esquecer que as anomalias ou falhas
resultantes da instalação de peças ou acessórios
não equivalentes em qualidade às peças genuí-
nas Yamaha não são cobertas pela garantia limi-
tada.
@
Desligar sempre o motor (quando solici-
tado expressamente no manual) antes de
efectuar operações de manutenção, de
modo a evitar acidentes ou lesões corpo-
rais resultantes de um arranque inespe-
rado, peças em movimento ou choque
eléctrico. Se o proprietário não estiver fami-
liarizado com os procedimentos de manu-
tenção do veículo, esta deve ser executada
por um Concessionário Yamaha. A manu-
tenção incorrecta dos componentes pode
conduzir à sua falha ou anomalia e condu-
zir a um acidente.

As modificações estruturais ou funcionais
do veículo não aprovadas pela Yamaha
pode provocar falhas de desempenho ou
ruído excessivo ou tornar o veículo inse-
guro para utilização. Contactar um Conces-
sionário Yamaha, antes de realizar
quaisquer modificações.
@
B_F0M80.book Page 13 Friday, June 25, 2004 11:51 AM

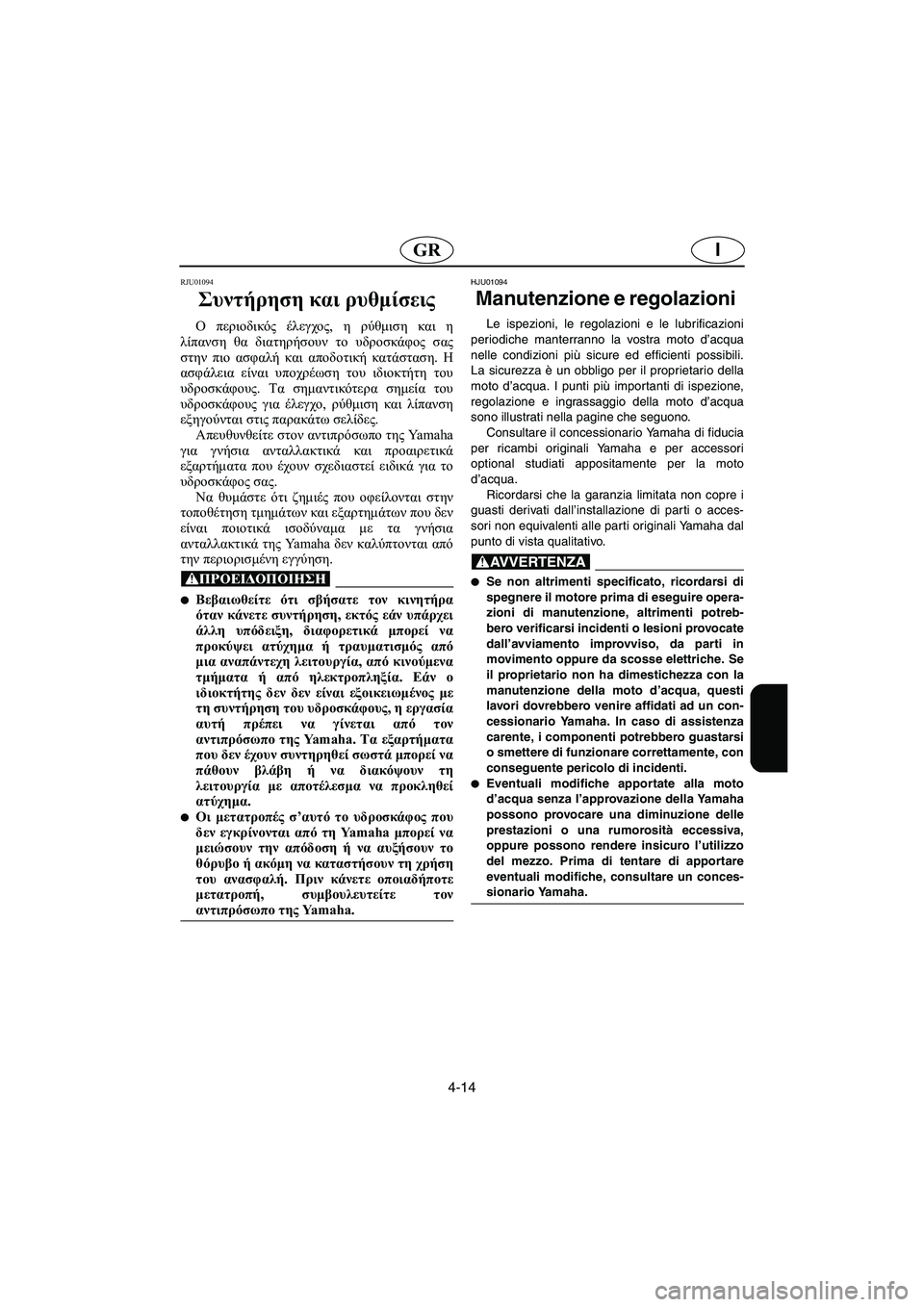

4-14
IGR
RJU01094
Συντήρηση και ρυθμίσεις
Ο περιοδικός έλεγχος, η ρύθμιση και η
λίπανση θα διατηρήσουν το υδροσκάφος σας
στην πιο ασφαλή και αποδοτική κατάσταση. Η
ασφάλεια είναι υποχρέωση του ιδιοκτήτη του
υδροσκάφους. Τα σημαντικότερα σημεία του
υδροσκάφους για έλεγχο, ρύθμιση και λίπανση
εξηγούνται στις παρακάτω σελίδες.
Απευθυνθείτε στον αντιπρόσωπο της Ya m a h a
για γνήσια ανταλλακτικά και προαιρετικά
εξαρτήματα που έχουν σχεδιαστεί ειδικά για το
υδροσκάφος σας.
Να θυμάστε ότι ζημιές που οφείλονται στην
τοποθέτηση τμημάτων και εξαρτημάτων που δεν
είναι ποιοτικά ισοδύναμα με τα γνήσια
ανταλλακτικά της Yamaha δεν καλύπτονται από
την περιορισμένη εγγύηση.
@
Βεβαιωθείτε ότι σβήσατε τον κινητήρα
όταν κάνετε συντήρηση, εκτός εάν υπάρχει
άλλη υπόδειξη, διαφορετικά μπορεί να
προκύψει ατύχημα ή τραυματισμός από
μια αναπάντεχη λειτουργία, από κινούμενα
τμήματα ή από ηλεκτροπληξία. Εάν ο
ιδιοκτήτης δεν δεν είναι εξοικειωμένος με
τη συντήρηση του υδροσκάφους, η εργασία
αυτή πρέπει να γίνεται από τον
αντιπρόσωπο της Ya m a h a . Τα εξαρτήματα
που δεν έχουν συντηρηθεί σωστά μπορεί να
πάθουν βλάβη ή να διακόψουν τη
λειτουργία με αποτέλεσμα να προκληθεί
ατύχημα.

Οι μετατροπές σ’αυτό το υδροσκάφος που
δεν εγκρίνονται από τη Ya m a h a μπορεί να
μειώσουν την απόδοση ή να αυξήσουν το
θόρυβο ή ακόμη να καταστήσουν τη χρήση
του ανασφαλή. Πριν κάνετε οποιαδήποτε
μετατροπή, συμβουλευτείτε τον
αντιπρόσωπο της Yamaha.
@
HJU01094
Manutenzione e regolazioni
Le ispezioni, le regolazioni e le lubrificazioni
periodiche manterranno la vostra moto d’acqua
nelle condizioni più sicure ed efficienti possibili.
La sicurezza è un obbligo per il proprietario della
moto d’acqua. I punti più importanti di ispezione,
regolazione e ingrassaggio della moto d’acqua
sono illustrati nella pagine che seguono.
Consultare il concessionario Yamaha di fiducia
per ricambi originali Yamaha e per accessori
optional studiati appositamente per la moto
d’acqua.
Ricordarsi che la garanzia limitata non copre i
guasti derivati dall’installazione di parti o acces-
sori non equivalenti alle parti originali Yamaha dal
punto di vista qualitativo.
@
Se non altrimenti specificato, ricordarsi di
spegnere il motore prima di eseguire opera-
zioni di manutenzione, altrimenti potreb-
bero verificarsi incidenti o lesioni provocate
dall’avviamento improvviso, da parti in
movimento oppure da scosse elettriche. Se
il proprietario non ha dimestichezza con la
manutenzione della moto d’acqua, questi
lavori dovrebbero venire affidati ad un con-
cessionario Yamaha. In caso di assistenza
carente, i componenti potrebbero guastarsi
o smettere di funzionare correttamente, con
conseguente pericolo di incidenti.

Eventuali modifiche apportate alla moto
d’acqua senza l’approvazione della Yamaha
possono provocare una diminuzione delle
prestazioni o una rumorosità eccessiva,
oppure possono rendere insicuro l’utilizzo
del mezzo. Prima di tentare di apportare
eventuali modifiche, consultare un conces-
sionario Yamaha.
@
B_F0M80.book Page 14 Friday, June 25, 2004 11:51 AM

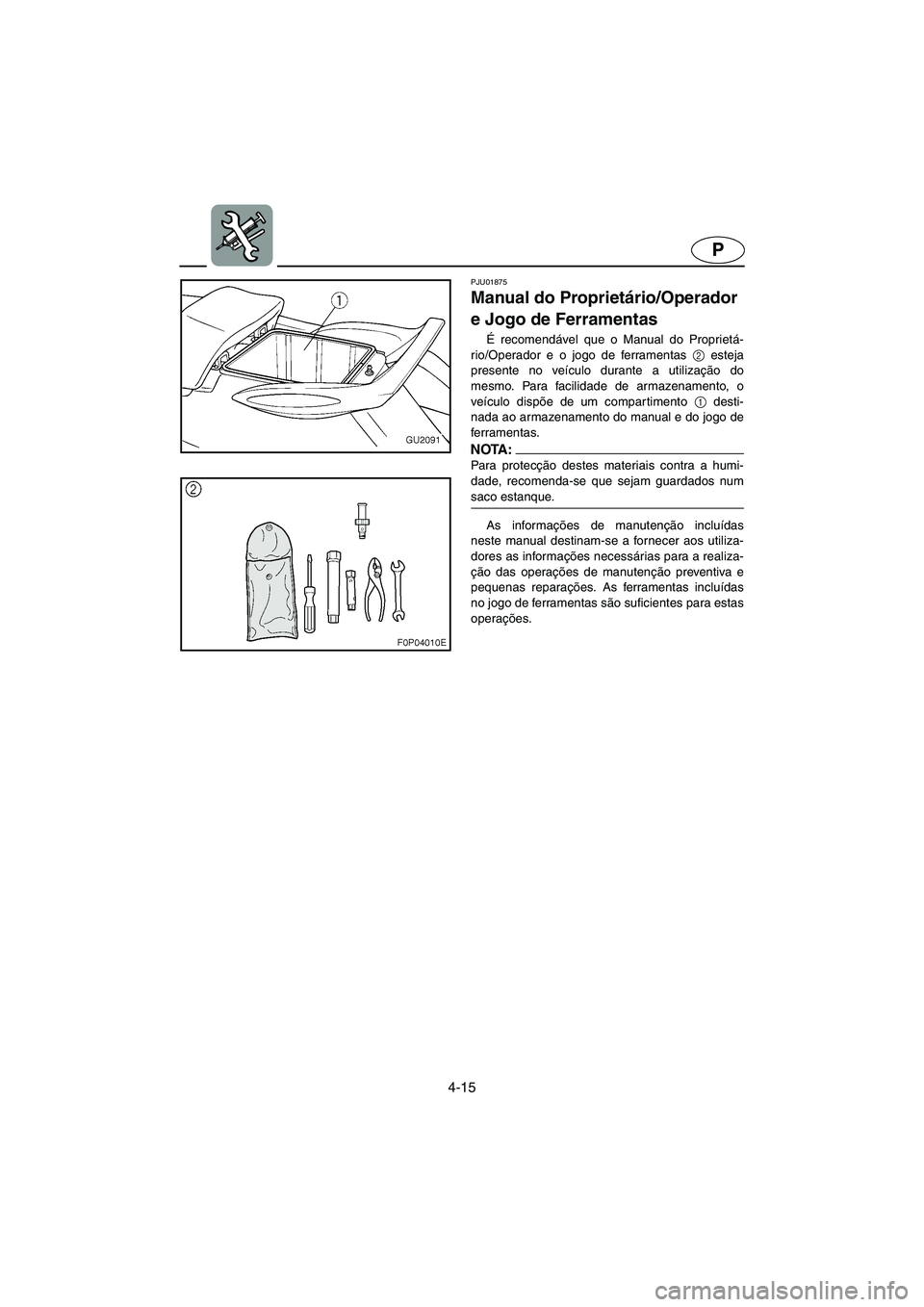

4-15
P
PJU01875
Manual do Proprietário/Operador
e Jogo de Ferramentas
É recomendável que o Manual do Proprietá-
rio/Operador e o jogo de ferramentas 2
esteja
presente no veículo durante a utilização do
mesmo. Para facilidade de armazenamento, o
veículo dispõe de um compartimento 1
desti-
nada ao armazenamento do manual e do jogo de
ferramentas.
NOTA :@ Para protecção destes materiais contra a humi-
dade, recomenda-se que sejam guardados num
saco estanque.
@
As informações de manutenção incluídas
neste manual destinam-se a fornecer aos utiliza-
dores as informações necessárias para a realiza-
ção das operações de manutenção preventiva e
pequenas reparações. As ferramentas incluídas
no jogo de ferramentas são suficientes para estas
operações.
B_F0M80.book Page 15 Friday, June 25, 2004 11:51 AM
