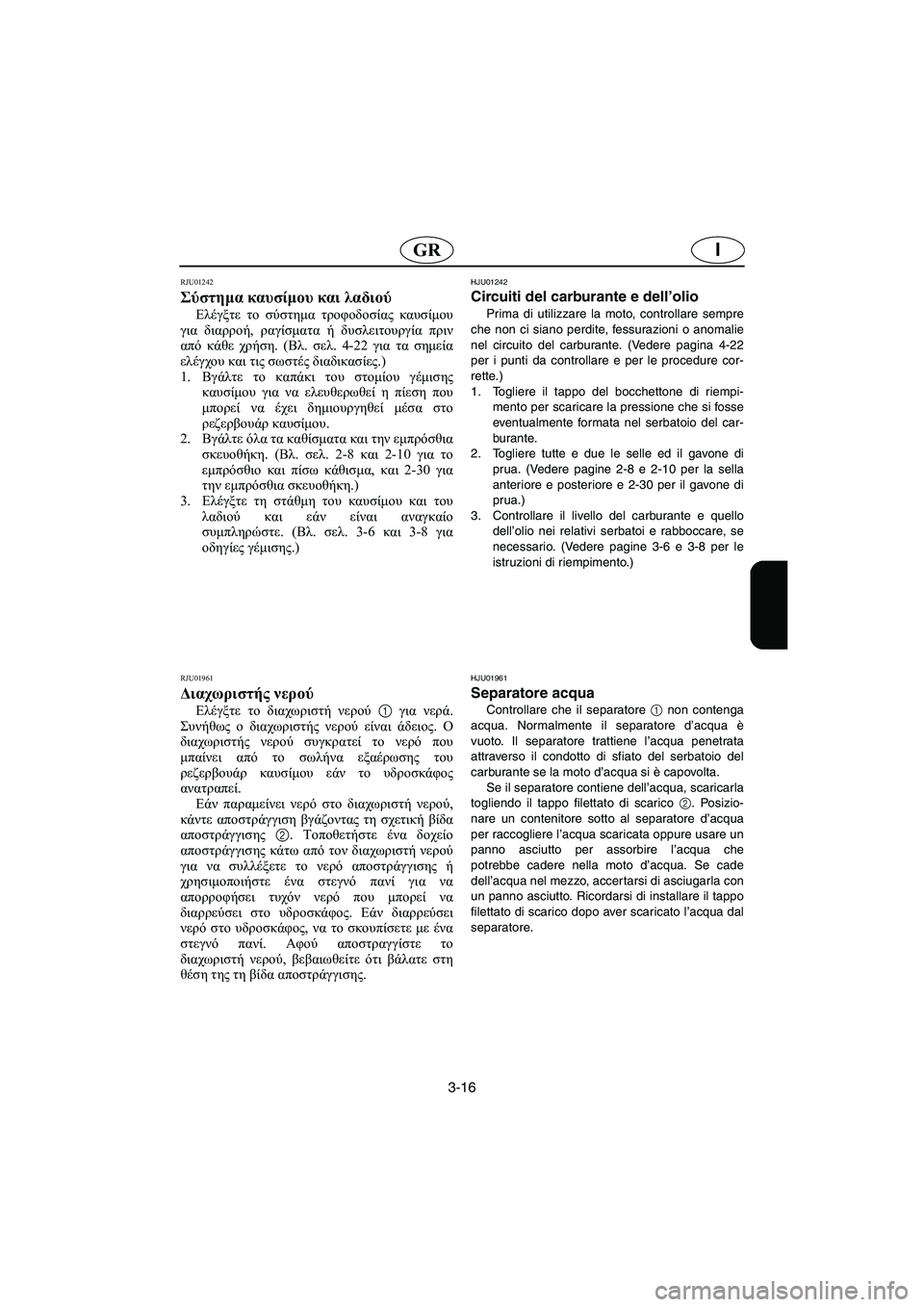

3-16
IGR
RJU01242
Σύστημα καυσίμου και λαδιού
Ελέγξτε το σύστημα τροφοδοσίας καυσίμου
για διαρροή, ραγίσματα ή δυσλειτουργία πριν
από κάθε χρήση. (Βλ. σελ. 4-22 για τα σημεία
ελέγχου και τις σωστές διαδικασίες.)
1.Βγάλτε το καπάκι του στομίου γέμισης
καυσίμου για να ελευθερωθεί η πίεση που
μπορεί να έχει δημιουργηθεί μέσα στο
ρεζερβουάρ καυσίμου.
2.Βγάλτε όλα τα καθίσματα και την εμπρόσθια
σκευοθήκη. (Βλ. σελ. 2-8 και 2-10 για το
εμπρόσθιο και πίσω κάθισμα, και 2-30 για
την εμπρόσθια σκευοθήκη.)
3.Ελέγξτε τη στάθμη του καυσίμου και του
λαδιού και εάν είναι αναγκαίο
συμπληρώστε. (Βλ. σελ. 3-6 και 3-8 για
οδηγίες γέμισης.)
RJU01961
Διαχωριστής νερού
Ελέγξτε το διαχωριστή νερού 1 για νερά.
Συνήθως ο διαχωριστής νερού είναι άδειος. Ο
διαχωριστής νερού συγκρατεί το νερό που
μπαίνει από το σωλήνα εξαέρωσης του
ρεζερβουάρ καυσίμου εάν το υδροσκάφος
ανατραπεί.
Εάν παραμείνει νερό στο διαχωριστή νερού,
κάντε αποστράγγιση βγάζοντας τη σχετική βίδα
αποστράγγισης 2. Τοποθετήστε ένα δοχείο
αποστράγγισης κάτω από τον διαχωριστή νερού
για να συλλέξετε το νερό αποστράγγισης ή
χρησιμοποιήστε ένα στεγνό πανί για να
απορροφήσει τυχόν νερό που μπορεί να
διαρρεύσει στο υδροσκάφος. Εάν διαρρεύσει
νερό στο υδροσκάφος, να το σκουπίσετε με ένα
στεγνό πανί. Αφού αποστραγγίστε το
διαχωριστή νερού, βεβαιωθείτε ότι βάλατε στη
θέση της τη βίδα αποστράγγισης.
HJU01242
Circuiti del carburante e dell’olio
Prima di utilizzare la moto, controllare sempre
che non ci siano perdite, fessurazioni o anomalie
nel circuito del carburante. (Vedere pagina 4-22
per i punti da controllare e per le procedure cor-
rette.)
1. Togliere il tappo del bocchettone di riempi-
mento per scaricare la pressione che si fosse
eventualmente formata nel serbatoio del car-
burante.
2. Togliere tutte e due le selle ed il gavone di
prua. (Vedere pagine 2-8 e 2-10 per la sella
anteriore e posteriore e 2-30 per il gavone di
prua.)
3. Controllare il livello del carburante e quello
dell’olio nei relativi serbatoi e rabboccare, se
necessario. (Vedere pagine 3-6 e 3-8 per le
istruzioni di riempimento.)
HJU01961
Separatore acqua
Controllare che il separatore
1 non contenga
acqua. Normalmente il separatore d’acqua è
vuoto. Il separatore trattiene l’acqua penetrata
attraverso il condotto di sfiato del serbatoio del
carburante se la moto d’acqua si è capovolta.
Se il separatore contiene dell’acqua, scaricarla
togliendo il tappo filettato di scarico 2. Posizio-
nare un contenitore sotto al separatore d’acqua
per raccogliere l’acqua scaricata oppure usare un
panno asciutto per assorbire l’acqua che
potrebbe cadere nella moto d’acqua. Se cade
dell’acqua nel mezzo, accertarsi di asciugarla con
un panno asciutto. Ricordarsi di installare il tappo
filettato di scarico dopo aver scaricato l’acqua dal
separatore.
B_F0M80.book Page 16 Friday, June 25, 2004 11:51 AM

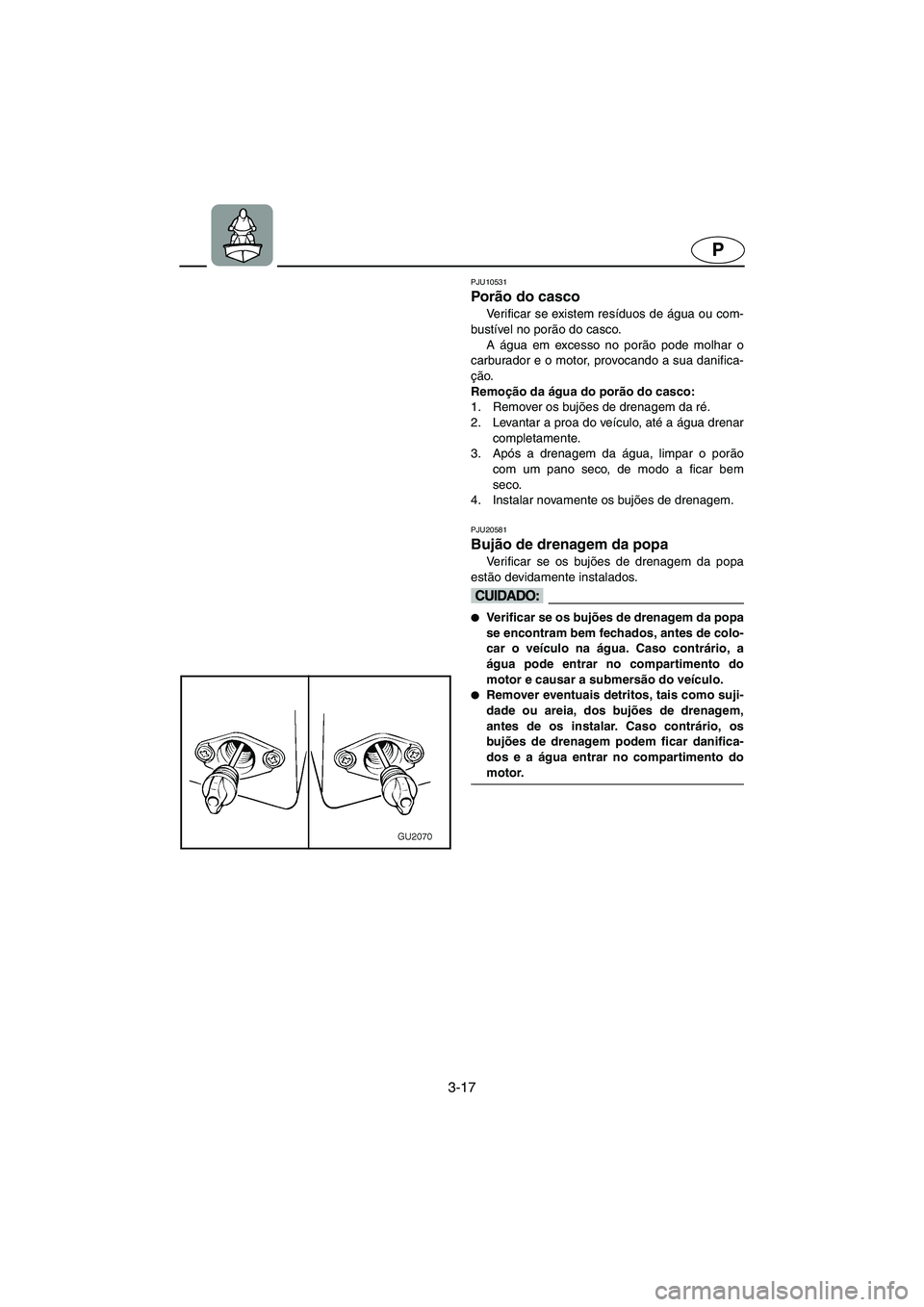

3-17
P
PJU10531
Porão do casco
Verificar se existem resíduos de água ou com-
bustível no porão do casco.
A água em excesso no porão pode molhar o
carburador e o motor, provocando a sua danifica-
ção.
Remoção da água do porão do casco:
1. Remover os bujões de drenagem da ré.
2. Levantar a proa do veículo, até a água drenar
completamente.
3. Após a drenagem da água, limpar o porão
com um pano seco, de modo a ficar bem
seco.
4. Instalar novamente os bujões de drenagem.
PJU20581
Bujão de drenagem da popa
Verificar se os bujões de drenagem da popa
estão devidamente instalados.
@
Verificar se os bujões de drenagem da popa
se encontram bem fechados, antes de colo-
car o veículo na água. Caso contrário, a
água pode entrar no compartimento do
motor e causar a submersão do veículo.

Remover eventuais detritos, tais como suji-
dade ou areia, dos bujões de drenagem,
antes de os instalar. Caso contrário, os
bujões de drenagem podem ficar danifica-
dos e a água entrar no compartimento do
motor.
@
B_F0M80.book Page 17 Friday, June 25, 2004 11:51 AM

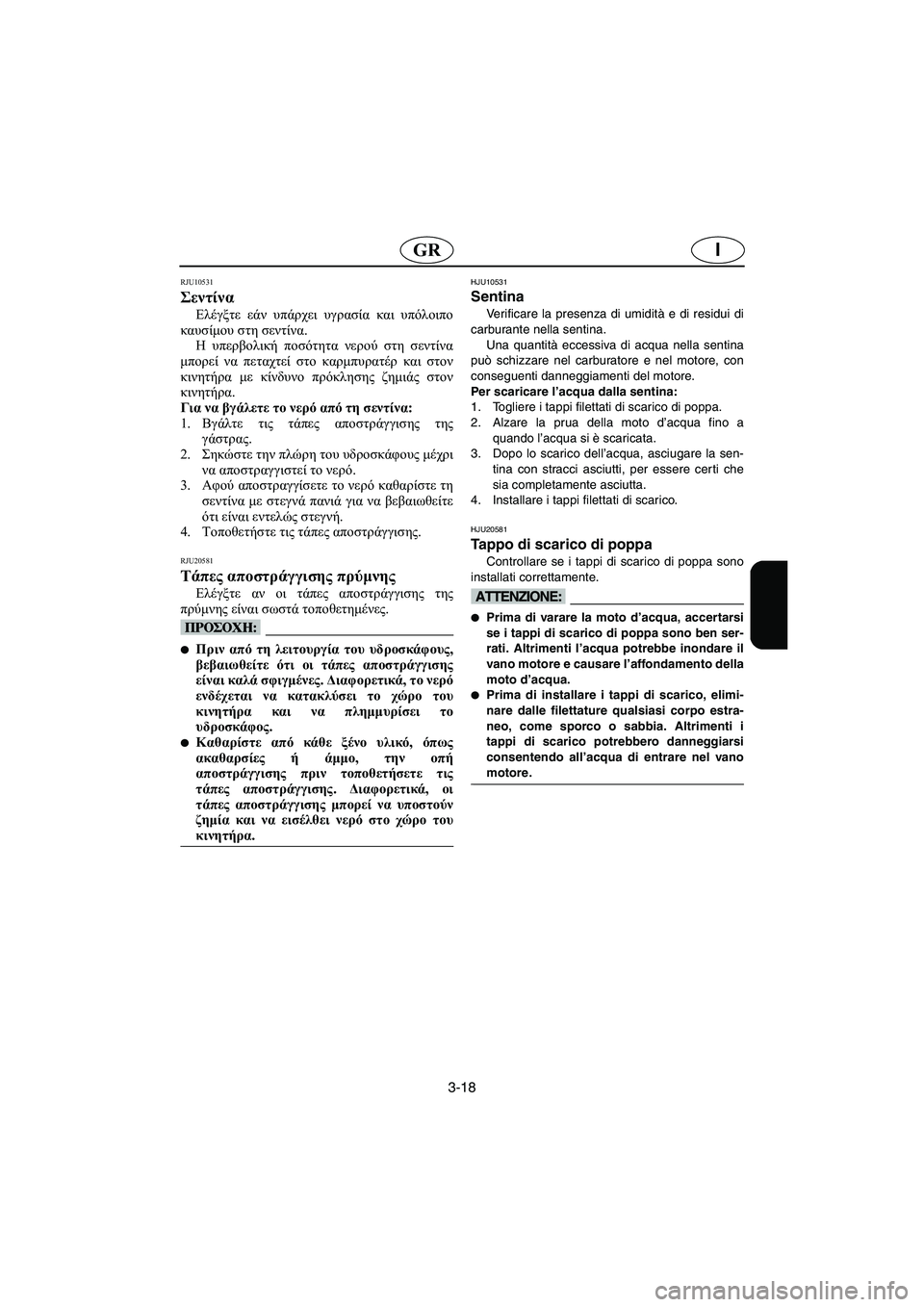

3-18
IGR
RJU10531
Σεντίνα
Ελέγξτε εάν υπάρχει υγρασία και υπόλοιπο
καυσίμου στη σεντίνα.
Η υπερβολική ποσότητα νερού στη σεντίνα
μπορεί να πεταχτεί στο καρμπυρατέρ και στον
κινητήρα με κίνδυνο πρόκλησης ζημιάς στον
κινητήρα.
Για να βγάλετε το νερό από τη σεντίνα:
1.Βγάλτε τις τάπες αποστράγγισης της
γάστρας.
2.Σηκώστε την πλώρη του υδροσκάφους μέχρι
να αποστραγγιστεί το νερό.
3.Αφού αποστραγγίσετε το νερό καθαρίστε τη
σεντίνα με στεγνά πανιά για να βεβαιωθείτε
ότι είναι εντελώς στεγνή.
4.Τοποθετήστε τις τάπες αποστράγγισης.
RJU20581
Τάπες αποστράγγισης πρύμνης
Ελέγξτε αν οι τάπες αποστράγγισης της
πρύμνης είναι σωστά τοποθετημένες.
@
Πριν από τη λειτουργία του υδροσκάφους,
βεβαιωθείτε ότι οι τάπες αποστράγγισης
είναι καλά σφιγμένες. Διαφορετικά, το νερό
ενδέχεται να κατακλύσει το χώρο του
κινητήρα και να πλημμυρίσει το
υδροσκάφος.

Καθαρίστε από κάθε ξένο υλικό, όπως
ακαθαρσίες ή άμμο, την οπή
αποστράγγισης πριν τοποθετήσετε τις
τάπες αποστράγγισης. Διαφορετικά, οι
τάπες αποστράγγισης μπορεί να υποστούν
ζημία και να εισέλθει νερό στο χώρο του
κινητήρα.
@
HJU10531
Sentina
Verificare la presenza di umidità e di residui di
carburante nella sentina.
Una quantità eccessiva di acqua nella sentina
può schizzare nel carburatore e nel motore, con
conseguenti danneggiamenti del motore.
Per scaricare l’acqua dalla sentina:
1. Togliere i tappi filettati di scarico di poppa.
2. Alzare la prua della moto d’acqua fino a
quando l’acqua si è scaricata.
3. Dopo lo scarico dell’acqua, asciugare la sen-
tina con stracci asciutti, per essere cer ti che
sia completamente asciutta.
4. Installare i tappi filettati di scarico.
HJU20581
Tappo di scarico di poppa
Controllare se i tappi di scarico di poppa sono
installati correttamente.
@
Prima di varare la moto d’acqua, accertarsi
se i tappi di scarico di poppa sono ben ser-
rati. Altrimenti l’acqua potrebbe inondare il
vano motore e causare l’affondamento della
moto d’acqua.

Prima di installare i tappi di scarico, elimi-
nare dalle filettature qualsiasi corpo estra-
neo, come sporco o sabbia. Altrimenti i
tappi di scarico potrebbero danneggiarsi
consentendo all’acqua di entrare nel vano
motore.
@
B_F0M80.book Page 18 Friday, June 25, 2004 11:51 AM

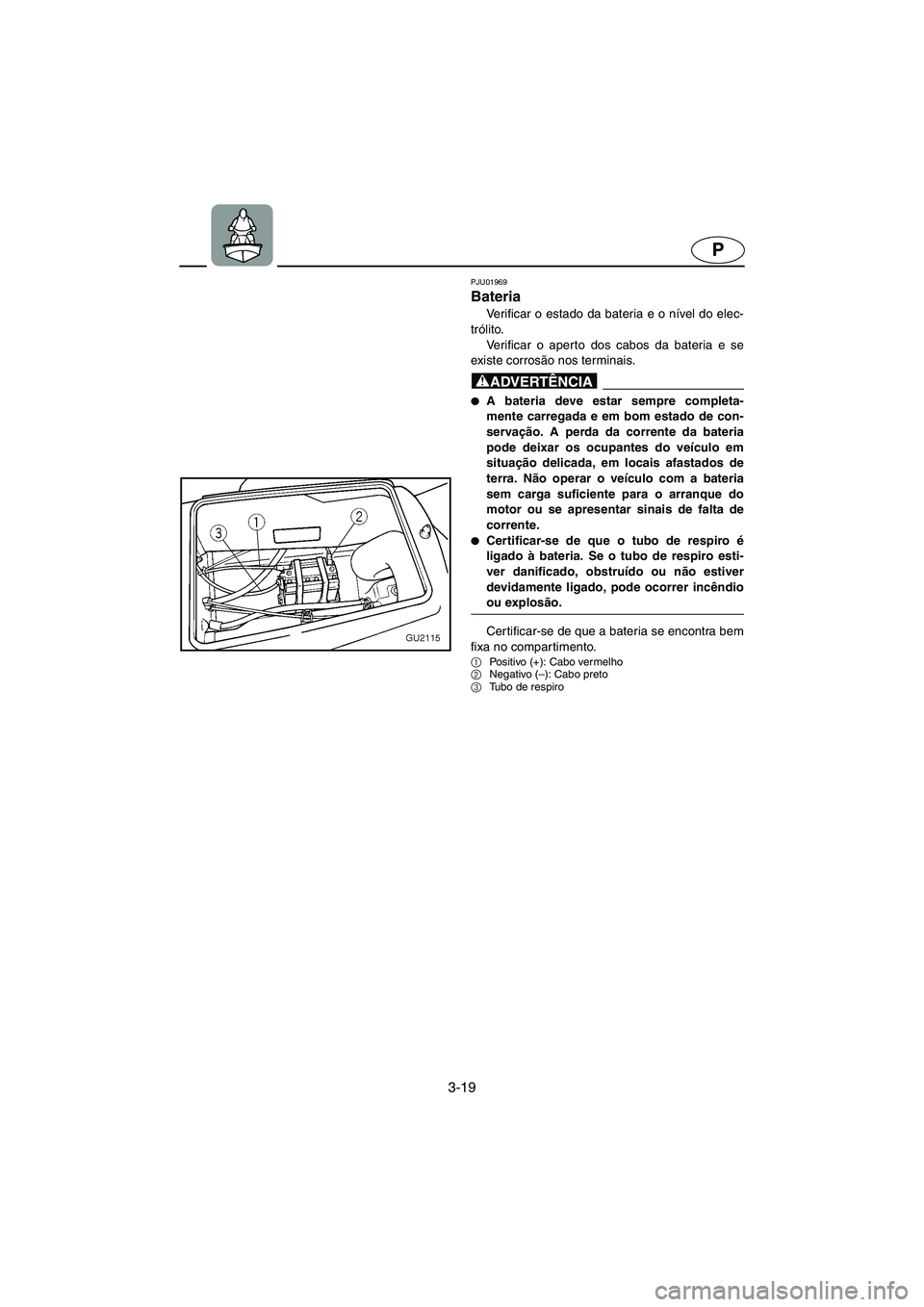

3-19
P
PJU01969
Bateria
Verificar o estado da bateria e o nível do elec-
trólito.
Verificar o aperto dos cabos da bateria e se
existe corrosão nos terminais.
@
A bateria deve estar sempre completa-
mente carregada e em bom estado de con-
servação. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra. Não operar o veículo com a bateria
sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente.

Certificar-se de que o tubo de respiro é
ligado à bateria. Se o tubo de respiro esti-
ver danificado, obstruído ou não estiver
devidamente ligado, pode ocorrer incêndio
ou explosão.
@
Cer tificar-se de que a bateria se encontra bem
fixa no compartimento.
1
Positivo (+): Cabo vermelho
2
Negativo (–): Cabo preto
3
Tubo de respiro
B_F0M80.book Page 19 Friday, June 25, 2004 11:51 AM

3-20
IGR
RJU01969
Μπαταρία
Ελέγξτε την κατάσταση της μπαταρίας και τη
στάθμη του ηλεκτρολύτη.
Ελέγξτε ώστε τα καλώδια της μπαταρίας να
είναι καλά σφιγμένα και οι ακροδέκτες να μην
έχουν διαβρωθεί.
@
Η μπαταρία πρέπει να είναι πάντα
φορτισμένη και σε άριστη κατάσταση.
Τυχόν απώλεια ισχύος από τη μπαταρία
μπορεί να γίνει αιτία ναυαγίου. Ποτέ μην
εκκινείτε το υδροσκάφος εάν η μπαταρία
δεν έχει αρκετή ισχύ για να θέσει σε
λειτουργία τον κινητήρα ή εάν δείχνει
σημεία μειωμένης ισχύος.

Βεβαιωθείτε ότι συνδέσατε τον ελαστικό
σωλήνα εξαέρωσης στη μπαταρία. Εάν ο
ελαστικός σωλήνας εξαέρωσης είναι
κατεστραμμένος, βουλωμένος ή δεν έχει
συνδεθεί σωστά, μπορεί να προκληθεί
πυρκαγιά ή έκρηξη.
@
Βεβαιωθείτε ότι η μπαταρία είναι καλά
στερεωμένη στη θέση της.
1Θετικός πόλος (+): Κόκκινο καλώδιο
2Αρνητικός πόλος (–): Μαύρο καλώδιο
3Ελαστικός σωλήνας εξαέρωσης
HJU01969
Batteria
Controllare lo stato della batteria ed il livello del
liquido.
Accertarsi che i cavi della batteria siano fissati
saldamente e che non ci siano tracce di corro-
sione sui morsetti della batteria.
@
La batteria deve essere sempre completa-
mente carica ed in buone condizioni. Una
batteria non del tutto carica può lasciarvi in
difficoltà. Non utilizzare mai la moto
d’acqua se la batteria non ha una carica
sufficiente ad avviare il motore o se pre-
senta altri segni di carica ridotta.

Ricordarsi di collegare il tubetto di sfiato
alla batteria. Potrebbero verificarsi incendi
o esplosioni se il tubetto di sfiato è danneg-
giato, ostruito o non connesso corretta-
mente.
@
Accer tarsi che la batteria sia fissata salda-
mente in posizione.
1Positivo (+): cavo rosso
2Negativo (–): cavo nero
3Tubetto di sfiato
B_F0M80.book Page 20 Friday, June 25, 2004 11:51 AM

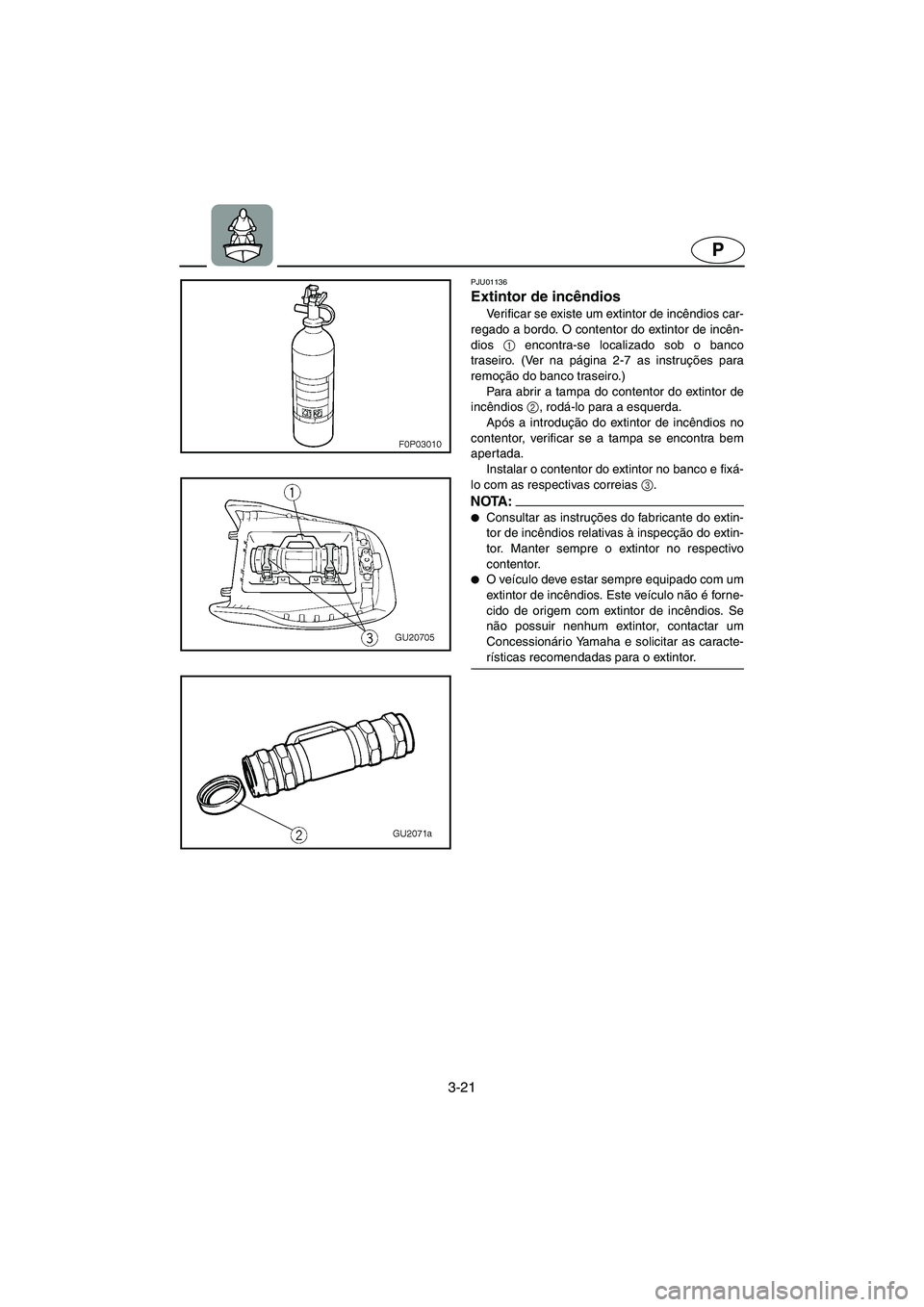

3-21
P
PJU01136
Extintor de incêndios
Verificar se existe um extintor de incêndios car-
regado a bordo. O contentor do extintor de incên-
dios 1
encontra-se localizado sob o banco
traseiro. (Ver na página 2-7 as instruções para
remoção do banco traseiro.)
Para abrir a tampa do contentor do extintor de
incêndios 2
, rodá-lo para a esquerda.
Após a introdução do extintor de incêndios no
contentor, verificar se a tampa se encontra bem
apertada.
Instalar o contentor do extintor no banco e fixá-
lo com as respectivas correias 3
.
NOTA :@
Consultar as instruções do fabricante do extin-
tor de incêndios relativas à inspecção do extin-
tor. Manter sempre o extintor no respectivo
contentor.

O veículo deve estar sempre equipado com um
extintor de incêndios. Este veículo não é forne-
cido de origem com extintor de incêndios. Se
não possuir nenhum extintor, contactar um
Concessionário Yamaha e solicitar as caracte-
rísticas recomendadas para o extintor.
@
B_F0M80.book Page 21 Friday, June 25, 2004 11:51 AM

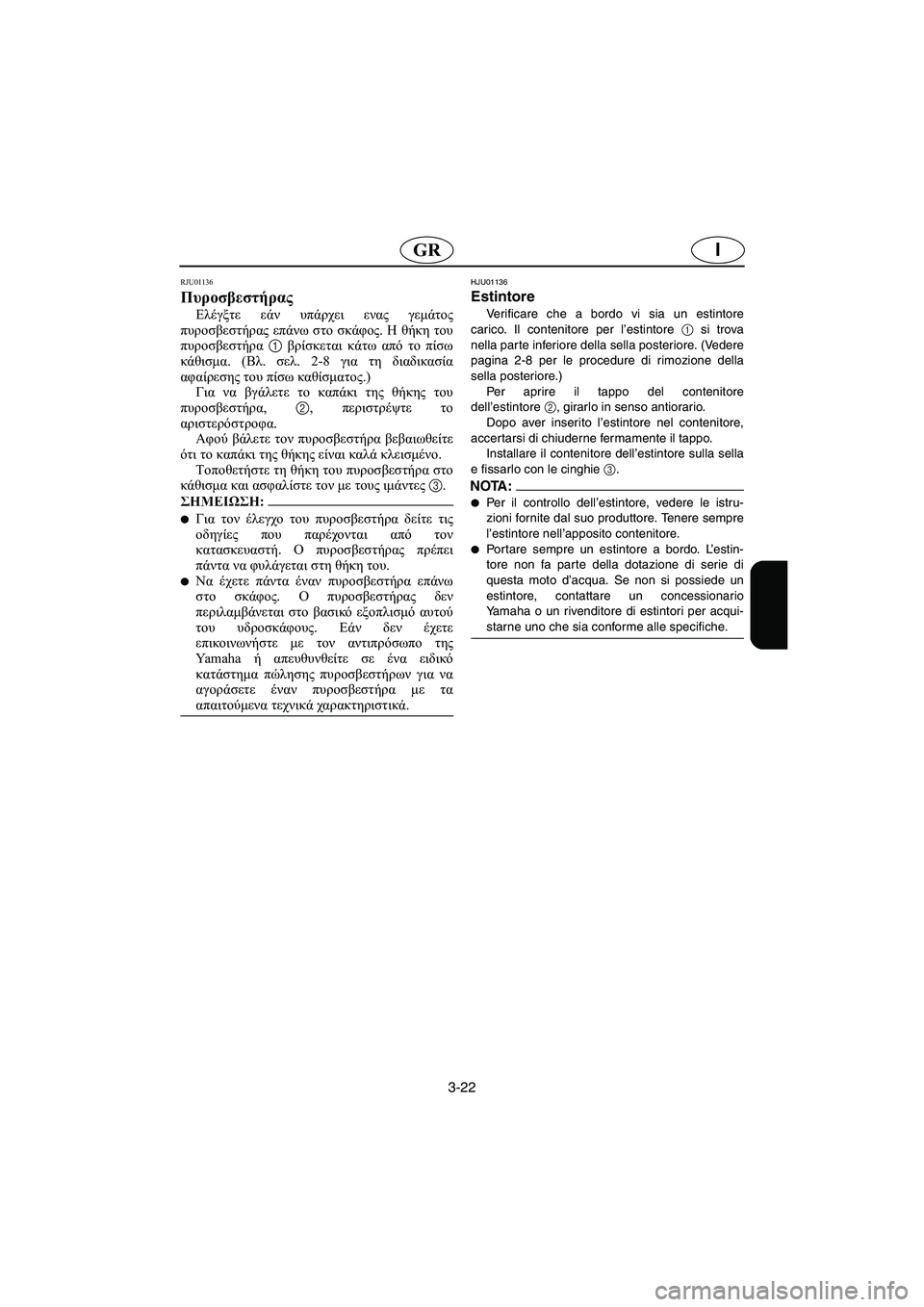

3-22
IGR
RJU01136
Πυροσβεστήρας
Ελέγξτε εάν υπάρχει ενας γεμάτος
πυροσβεστήρας επάνω στο σκάφος. Η θήκη του
πυροσβεστήρα 1 βρίσκεται κάτω από το πίσω
κάθισμα. (Βλ. σελ. 2-8 για τη διαδικασία
αφαίρεσης του πίσω καθίσματος.)
Για να βγάλετε το καπάκι της θήκης του
πυροσβεστήρα, 2, περιστρέψτε το
αριστερόστροφα.
Αφού βάλετε τον πυροσβεστήρα βεβαιωθείτε
ότι το καπάκι της θήκης είναι καλά κλεισμένο.
Τοποθετήστε τη θήκη του πυροσβεστήρα στο
κάθισμα και ασφαλίστε τον με τους ιμάντες 3.
@
Για τον έλεγχο του πυροσβεστήρα δείτε τις
οδηγίες που παρέχονται από τον
κατασκευαστή. Ο πυροσβεστήρας πρέπει
πάντα να φυλάγεται στη θήκη του.

Nα έχετε πάντα έναν πυροσβεστήρα επάνω
στο σκάφος. Ο πυροσβεστήρας δεν
περιλαμβάνεται στο βασικό εξοπλισμό αυτού
του υδροσκάφους. Εάν δεν έχετε
επικοινωνήστε με τον αντιπρόσωπο της
Yamaha ή απευθυνθείτε σε ένα ειδικό
κατάστημα πώλησης πυροσβεστήρων για να
αγοράσετε έναν πυροσβεστήρα με τα
απαιτούμενα τεχνικά χαρακτηριστικά.
@
HJU01136
Estintore
Verificare che a bordo vi sia un estintore
carico. Il contenitore per l’estintore
1 si trova
nella parte inferiore della sella posteriore. (Vedere
pagina 2-8 per le procedure di rimozione della
sella posteriore.)
Per aprire il tappo del contenitore
dell’estintore2, girarlo in senso antiorario.
Dopo aver inserito l’estintore nel contenitore,
accertarsi di chiuderne fermamente il tappo.
Installare il contenitore dell’estintore sulla sella
e fissarlo con le cinghie 3.
NOTA:@
Per il controllo dell’estintore, vedere le istru-
zioni fornite dal suo produttore. Tenere sempre
l’estintore nell’apposito contenitore.

Portare sempre un estintore a bordo. L’estin-
tore non fa parte della dotazione di serie di
questa moto d’acqua. Se non si possiede un
estintore, contattare un concessionario
Yamaha o un rivenditore di estintori per acqui-
starne uno che sia conforme alle specifiche.
@
B_F0M80.book Page 22 Friday, June 25, 2004 11:51 AM

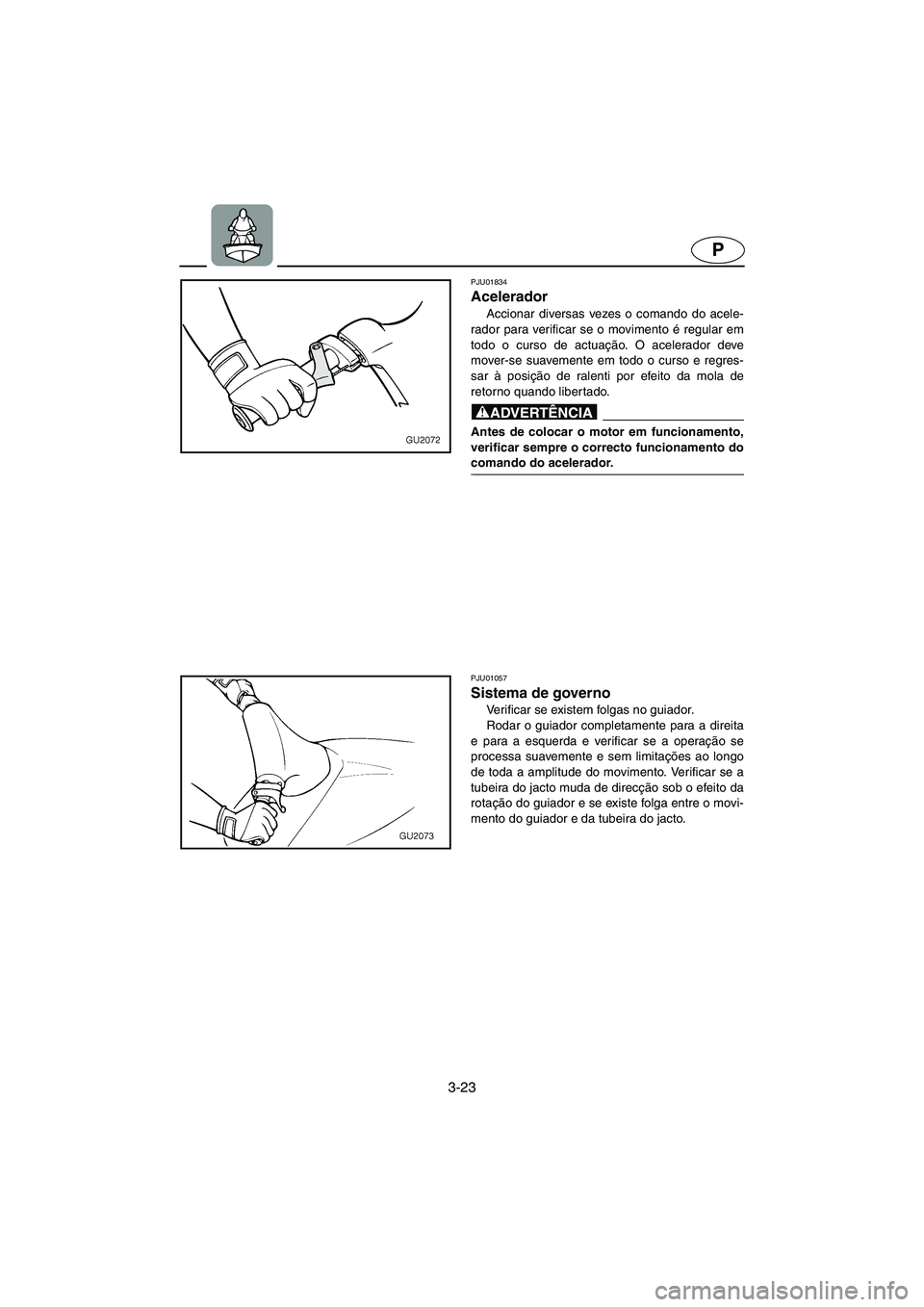

3-23
P
PJU01834
Acelerador
Accionar diversas vezes o comando do acele-
rador para verificar se o movimento é regular em
todo o curso de actuação. O acelerador deve
mover-se suavemente em todo o curso e regres-
sar à posição de ralenti por efeito da mola de
retorno quando libertado.
@ Antes de colocar o motor em funcionamento,
verificar sempre o correcto funcionamento do
comando do acelerador.
@
PJU01057
Sistema de governo
Verificar se existem folgas no guiador.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a operação se
processa suavemente e sem limitações ao longo
de toda a amplitude do movimento. Verificar se a
tubeira do jacto muda de direcção sob o efeito da
rotação do guiador e se existe folga entre o movi-
mento do guiador e da tubeira do jacto.
B_F0M80.book Page 23 Friday, June 25, 2004 11:51 AM
