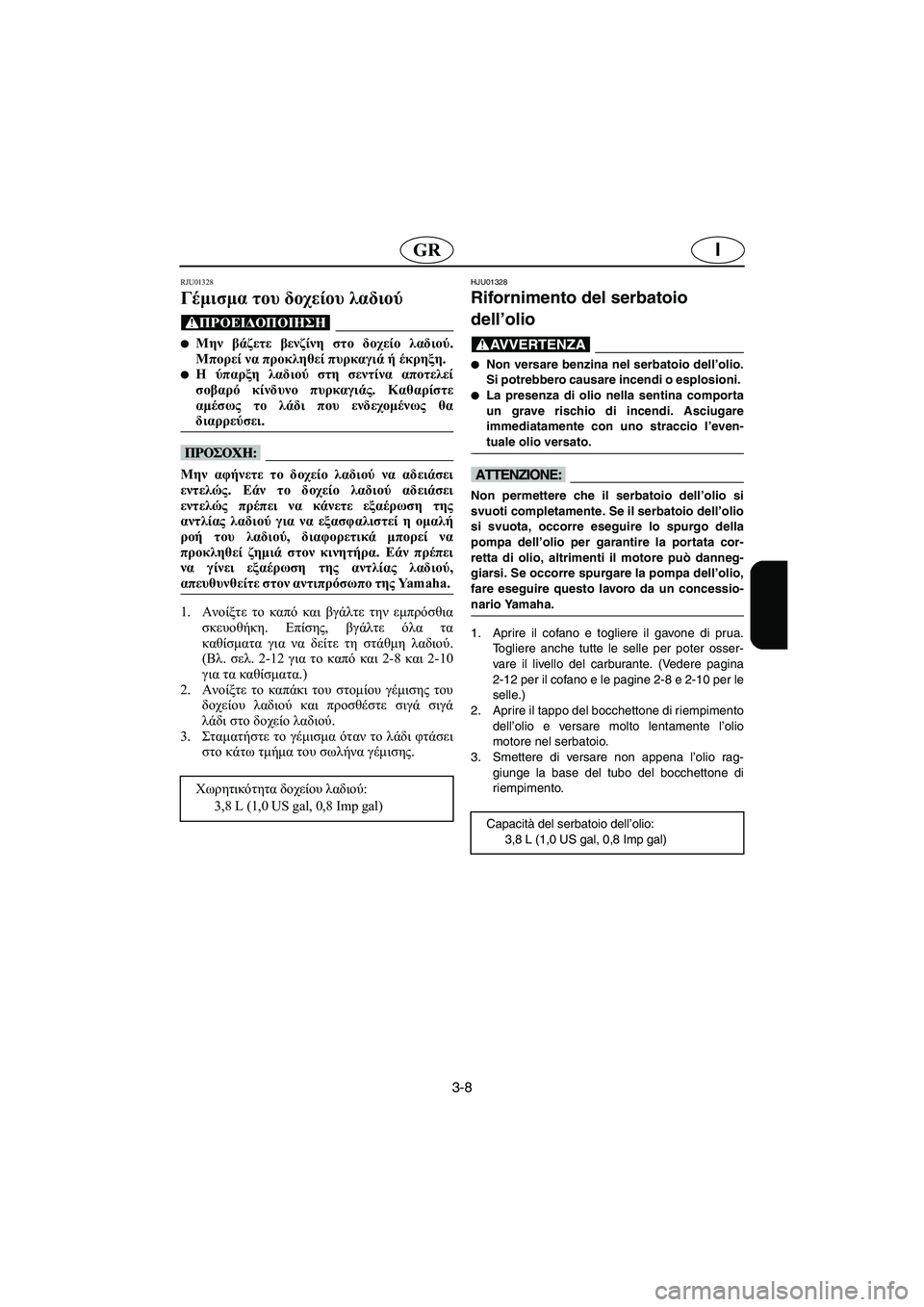

3-8
IGR
RJU01328
Γέμισμα του δοχείου λαδιού
@
Μην βάζετε βενζίνη στο δοχείο λαδιού.
Μπορεί να προκληθεί πυρκαγιά ή έκρηξη.

Η ύπαρξη λαδιού στη σεντίνα αποτελεί
σοβαρό κίνδυνο πυρκαγιάς. Καθαρίστε
αμέσως το λάδι που ενδεχομένως θα
διαρρεύσει.
@
@ Μην αφήνετε το δοχείο λαδιού να αδειάσει
εντελώς. Εάν το δοχείο λαδιού αδειάσει
εντελώς πρέπει να κάνετε εξαέρωση της
αντλίας λαδιού για να εξασφαλιστεί η ομαλή
ροή του λαδιού, διαφορετικά μπορεί να
προκληθεί ζημιά στον κινητήρα. Εάν πρέπει
να γίνει εξαέρωση της αντλίας λαδιού,
απευθυνθείτε στον αντιπρόσωπο της Ya m a h a .
@
1.Ανοίξτε το καπό και βγάλτε την εμπρόσθια
σκευοθήκη. Επίσης, βγάλτε όλα τα
καθίσματα για να δείτε τη στάθμη λαδιού.
(Βλ. σελ. 2-12 για το καπό και 2-8 και 2-10
για τα καθίσματα.)
2.Ανοίξτε το καπάκι του στομίου γέμισης του
δοχείου λαδιού και προσθέστε σιγά σιγά
λάδι στο δοχείο λαδιού.
3.Σταματήστε το γέμισμα όταν το λάδι φτάσει
στο κάτω τμήμα του σωλήνα γέμισης.
Χωρητικότητα δοχείου λαδιού:
3,8 L (1,0 US gal, 0,8 Imp gal)
HJU01328
Rifornimento del serbatoio
dell’olio
@
Non versare benzina nel serbatoio dell’olio.
Si potrebbero causare incendi o esplosioni.

La presenza di olio nella sentina comporta
un grave rischio di incendi. Asciugare
immediatamente con uno straccio l’even-
tuale olio versato.
@
@ Non permettere che il serbatoio dell’olio si
svuoti completamente. Se il serbatoio dell’olio
si svuota, occorre eseguire lo spurgo della
pompa dell’olio per garantire la portata cor-
retta di olio, altrimenti il motore può danneg-
giarsi. Se occorre spurgare la pompa dell’olio,
fare eseguire questo lavoro da un concessio-
nario Yamaha.
@
1. Aprire il cofano e togliere il gavone di prua.
Togliere anche tutte le selle per poter osser-
vare il livello del carburante. (Vedere pagina
2-12 per il cofano e le pagine 2-8 e 2-10 per le
selle.)
2. Aprire il tappo del bocchettone di riempimento
dell’olio e versare molto lentamente l’olio
motore nel serbatoio.
3. Smettere di versare non appena l’olio rag-
giunge la base del tubo del bocchettone di
riempimento.
Capacità del serbatoio dell’olio:
3,8 L (1,0 US gal, 0,8 Imp gal)
B_F0M80.book Page 8 Friday, June 25, 2004 11:51 AM

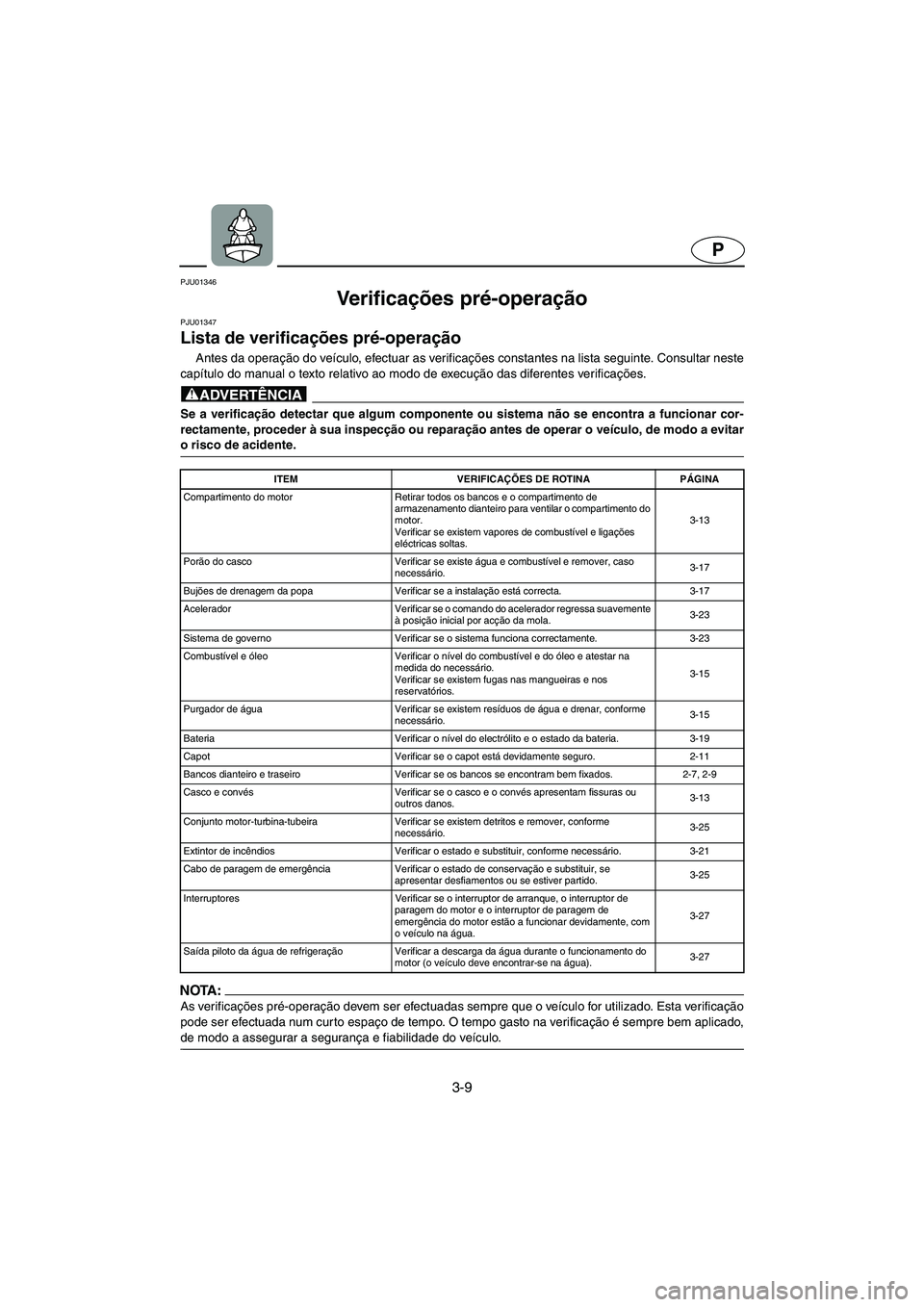

3-9
P
PJU01346
Ve r i f i c ações pré-operação
PJU01347
Lista de verificações pré-operação
Antes da operação do veículo, efectuar as verificações constantes na lista seguinte. Consultar neste
capítulo do manual o texto relativo ao modo de execução das diferentes verificações.
@ Se a verificação detectar que algum componente ou sistema não se encontra a funcionar cor-
rectamente, proceder à sua inspecção ou reparação antes de operar o veículo, de modo a evitar
o risco de acidente.
@
POC-F0M7P
NOTA :@ As verificações pré-operação devem ser efectuadas sempre que o veículo for utilizado. Esta verificação
pode ser efectuada num curto espaço de tempo. O tempo gasto na verificação é sempre bem aplicado,
de modo a assegurar a segurança e fiabilidade do veículo.
@
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
Compartimento do motor Retirar todos os bancos e o compartimento de
armazenamento dianteiro para ventilar o compartimento do
motor.
Verificar se existem vapores de combustível e ligações
eléctricas soltas.3-13
Porão do casco Verificar se existe água e combustível e remover, caso
necessário.3-17
Bujões de drenagem da popa Verificar se a instalação está correcta. 3-17
Acelerador Verificar se o comando do acelerador regressa suavemente
à posição inicial por acção da mola.3-23
Sistema de governo Verificar se o sistema funciona correctamente. 3-23
Combustível e óleo Verificar o nível do combustível e do óleo e atestar na
medida do necessário.
Verificar se existem fugas nas mangueiras e nos
reservatórios.3-15
Purgador de água Verificar se existem resíduos de água e drenar, conforme
necessário.3-15
Bateria Verificar o nível do electrólito e o estado da bateria. 3-19
Capot Verificar se o capot está devidamente seguro. 2-11
Bancos dianteiro e traseiro Verificar se os bancos se encontram bem fixados. 2-7, 2-9
Casco e convés Verificar se o casco e o convés apresentam fissuras ou
outros danos.3-13
Conjunto motor-turbina-tubeira Verificar se existem detritos e remover, conforme
necessário.3-25
Extintor de incêndios Verificar o estado e substituir, conforme necessário. 3-21
Cabo de paragem de emergência Verificar o estado de conservação e substituir, se
apresentar desfiamentos ou se estiver partido.3-25
Interruptores Verificar se o interruptor de arranque, o interruptor de
paragem do motor e o interruptor de paragem de
emergência do motor estão a funcionar devidamente, com
o veículo na água.3-27
Saída piloto da água de refrigeração Verificar a descarga da água durante o funcionamento do
motor (o veículo deve encontrar-se na água).3-27
B_F0M80.book Page 9 Friday, June 25, 2004 11:51 AM

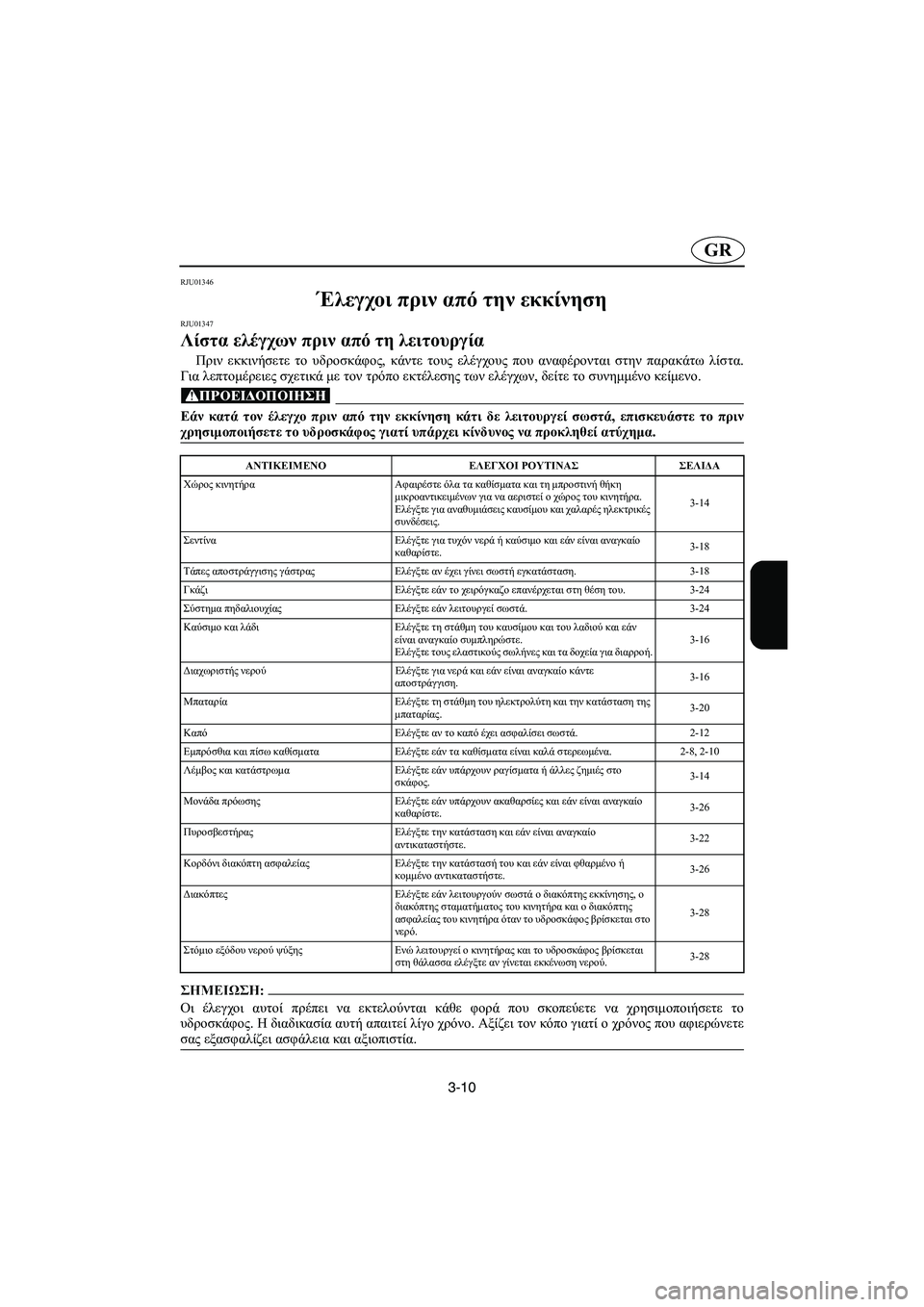

3-10
GR
RJU01346
Έλεγχοι πριν από την εκκίνηση
RJU01347
Λίστα ελέγχων πριν από τη λειτουργία
Πριν εκκινήσετε το υδροσκάφος, κάντε τους ελέγχους που αναφέρονται στην παρακάτω λίστα.
Για λεπτομέρειες σχετικά με τον τρόπο εκτέλεσης των ελέγχων, δείτε το συνημμένο κείμενο.
@ Εάν κατά τον έλεγχο πριν από την εκκίνηση κάτι δε λειτουργεί σωστά, επισκευάστε το πριν
χρησιμοποιήσετε το υδροσκάφος γιατί υπάρχει κίνδυνος να προκληθεί ατύχημα.
@ POC-F0M7R
@ Οι έλεγχοι αυτοί πρέπει να εκτελούνται κάθε φορά που σκοπεύετε να χρησιμοποιήσετε το
υδροσκάφος. Η διαδικασία αυτή απαιτεί λίγο χρόνο. Αξίζει τον κόπο γιατί ο χρόνος που αφιερώνετε
σας εξασφαλίζει ασφάλεια και αξιοπιστία.
@
ΑΝΤΙΚΕΙΜΕΝΟ ΕΛΕΓΧΟΙ ΡΟΥΤΙΝΑΣ ΣΕΛΙΔΑ
Χώρος κινητήρα Αφαιρέστε όλα τα καθίσματα και τη μπροστινή θήκη
μικροαντικειμένων για να αεριστεί ο χώρος του κινητήρα.
Ελέγξτε για αναθυμιάσεις καυσίμου και χαλαρές ηλεκτρικές
συνδέσεις.3-14
Σεντίνα Ελέγξτε για τυχόν νερά ή καύσιμο και εάν είναι αναγκαίο
καθαρίστε.3-18
Τάπες αποστράγγισης γάστρας Ελέγξτε αν έχει γίνει σωστή εγκατάσταση.3-18
Γκάζι Ελέγξτε εάν το χειρόγκαζο επανέρχεται στη θέση του.3-24
Σύστημα πηδαλιουχίας Ελέγξτε εάν λειτουργεί σωστά.3-24
Καύσιμο και λάδι Ελέγξτε τη στάθμη του καυσίμου και του λαδιού και εάν
είναι αναγκαίο συμπληρώστε.
Ελέγξτε τους ελαστικούς σωλήνες και τα δοχεία για διαρροή.3-16
Διαχωριστής νερού Ελέγξτε για νερά και εάν είναι αναγκαίο κάντε
αποστράγγιση.3-16
Μπαταρία Ελέγξτε τη στάθμη του ηλεκτρολύτη και την κατάσταση της
μπαταρίας.3-20
Καπό Ελέγξτε αν το καπό έχει ασφαλίσει σωστά.2-12
Εμπρόσθια και πίσω καθίσματα Ελέγξτε εάν τα καθίσματα είναι καλά στερεωμένα. 2-8, 2-10
Λέμβος και κατάστρωμα Ελέγξτε εάν υπάρχουν ραγίσματα ή άλλες ζημιές στο
σκάφος.3-14
Μονάδα πρόωσης Ελέγξτε εάν υπάρχουν ακαθαρσίες και εάν είναι αναγκαίο
καθαρίστε.3-26
Πυροσβεστήρας Ελέγξτε την κατάσταση και εάν είναι αναγκαίο
αντικαταστήστε.3-22
Κορδόνι διακόπτη ασφαλείας Ελέγξτε την κατάστασή του και εάν είναι φθαρμένο ή
κομμένο αντικαταστήστε.3-26
Διακόπτες Ελέγξτε εάν λειτουργούν σωστά ο διακόπτης εκκίνησης, ο
διακόπτης σταματήματος του κινητήρα και ο διακόπτης
ασφαλείας του κινητήρα όταν το υδροσκάφος βρίσκεται στο
νερό.3-28
Στόμιο εξόδου νερού ψύξης Ενώ λειτουργεί ο κινητήρας και το υδροσκάφος βρίσκεται
στη θάλασσα ελέγξτε αν γίνεται εκκένωση νερού.3-28
B_F0M80.book Page 10 Friday, June 25, 2004 11:51 AM

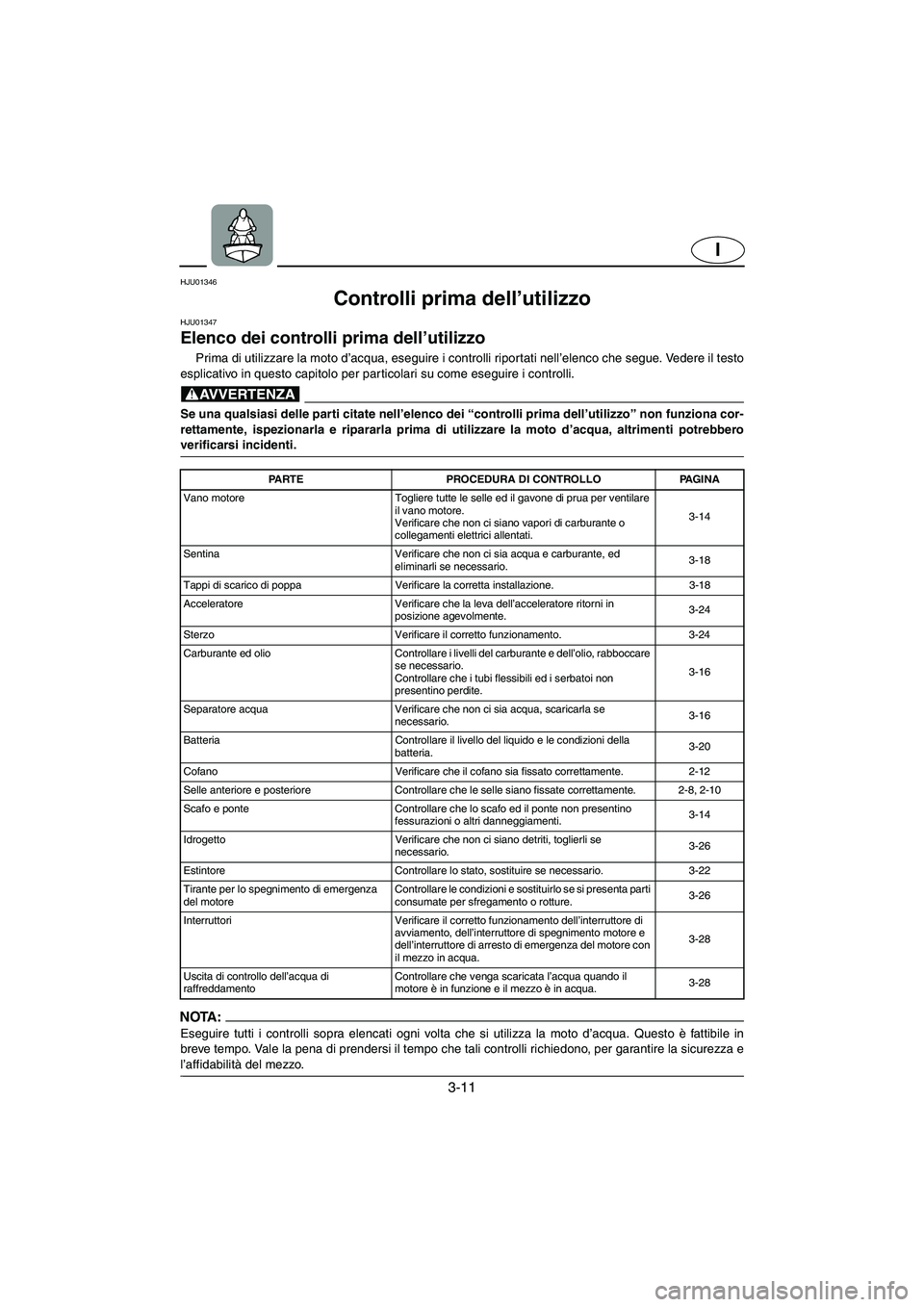

3-11
I
HJU01346
Controlli prima dell’utilizzo
HJU01347
Elenco dei controlli prima dell’utilizzo
Prima di utilizzare la moto d’acqua, eseguire i controlli riportati nell’elenco che segue. Vedere il testo
esplicativo in questo capitolo per particolari su come eseguire i controlli.
@ Se una qualsiasi delle parti citate nell’elenco dei “controlli prima dell’utilizzo” non funziona cor-
rettamente, ispezionarla e ripararla prima di utilizzare la moto d’acqua, altrimenti potrebbero
verificarsi incidenti.
@
POC-F0M7H
NOTA:@ Eseguire tutti i controlli sopra elencati ogni volta che si utilizza la moto d’acqua. Questo è fattibile in
breve tempo. Vale la pena di prendersi il tempo che tali controlli richiedono, per garantire la sicurezza e
l’affidabilità del mezzo.
@
PARTE PROCEDURA DI CONTROLLO PAGINA
Vano motore Togliere tutte le selle ed il gavone di prua per ventilare
il vano motore.
Verificare che non ci siano vapori di carburante o
collegamenti elettrici allentati.3-14
Sentina Verificare che non ci sia acqua e carburante, ed
eliminarli se necessario.3-18
Tappi di scarico di poppa Verificare la corretta installazione. 3-18
Acceleratore Verificare che la leva dell’acceleratore ritorni in
posizione agevolmente.3-24
Sterzo Verificare il corretto funzionamento. 3-24
Carburante ed olio Controllare i livelli del carburante e dell’olio, rabboccare
se necessario.
Controllare che i tubi flessibili ed i serbatoi non
presentino perdite.3-16
Separatore acqua Verificare che non ci sia acqua, scaricarla se
necessario.3-16
Batteria Controllare il livello del liquido e le condizioni della
batteria.3-20
Cofano Verificare che il cofano sia fissato correttamente. 2-12
Selle anteriore e posteriore Controllare che le selle siano fissate correttamente. 2-8, 2-10
Scafo e ponte Controllare che lo scafo ed il ponte non presentino
fessurazioni o altri danneggiamenti.3-14
Idrogetto Verificare che non ci siano detriti, toglierli se
necessario.3-26
Estintore Controllare lo stato, sostituire se necessario. 3-22
Tirante per lo spegnimento di emergenza
del motoreControllare le condizioni e sostituirlo se si presenta parti
consumate per sfregamento o rotture.3-26
Interruttori Verificare il corretto funzionamento dell’interruttore di
avviamento, dell’interruttore di spegnimento motore e
dell’interruttore di arresto di emergenza del motore con
il mezzo in acqua.3-28
Uscita di controllo dell’acqua di
raffreddamentoControllare che venga scaricata l’acqua quando il
motore è in funzione e il mezzo è in acqua.3-28
B_F0M80.book Page 11 Friday, June 25, 2004 11:51 AM

3-12
–MEMO–
B_F0M80.book Page 12 Friday, June 25, 2004 11:51 AM

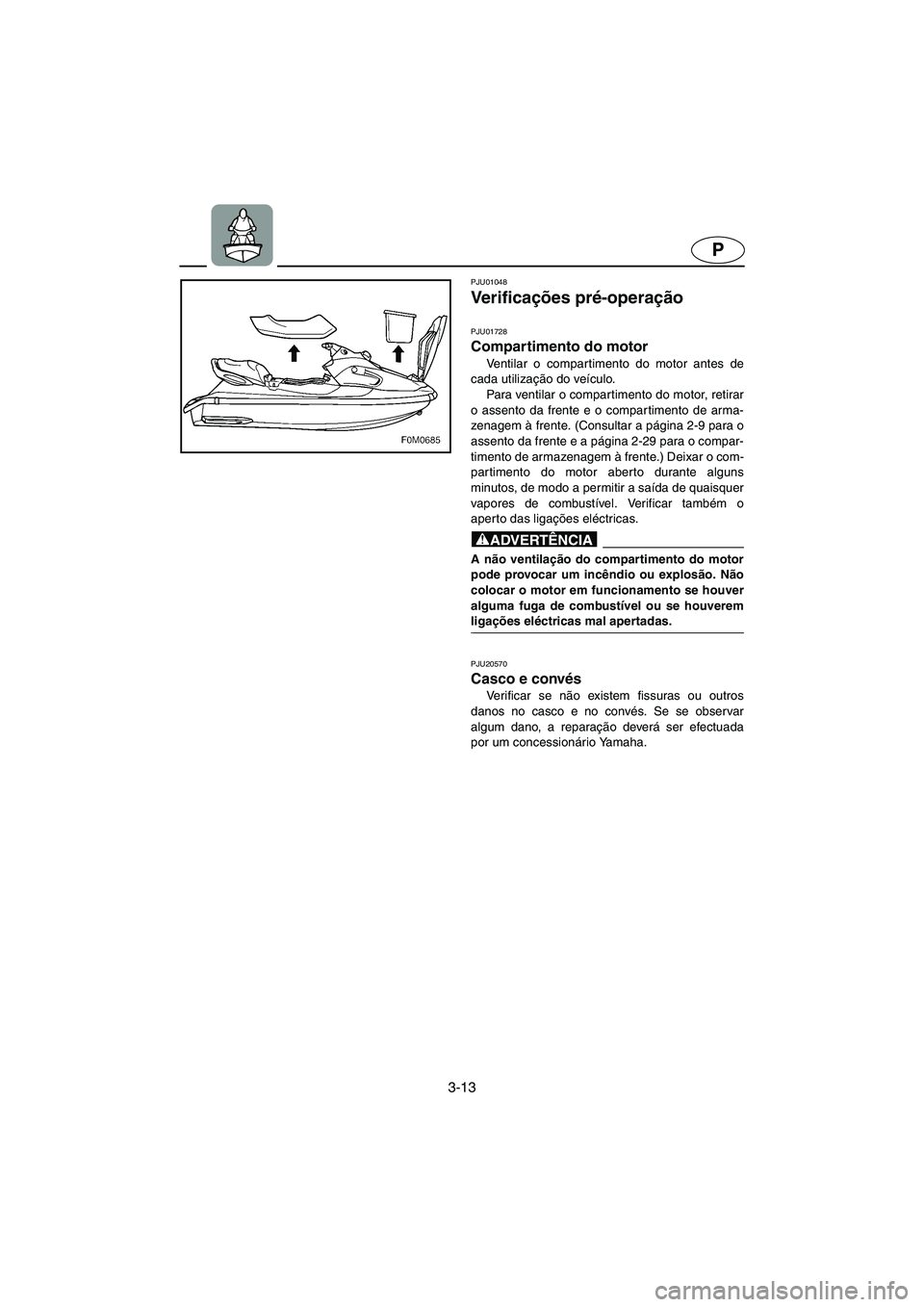

3-13
P
PJU01048
Ve r i f i c ações pré-operação
PJU01728
Compartimento do motor
Ventilar o compartimento do motor antes de
cada utilização do veículo.
Para ventilar o compartimento do motor, retirar
o assento da frente e o compartimento de arma-
zenagem à frente. (Consultar a página 2-9 para o
assento da frente e a página 2-29 para o compar-
timento de armazenagem à frente.) Deixar o com-
partimento do motor aberto durante alguns
minutos, de modo a permitir a saída de quaisquer
vapores de combustível. Verificar também o
aperto das ligações eléctricas.
@ A não ventilação do compartimento do motor
pode provocar um incêndio ou explosão. Não
colocar o motor em funcionamento se houver
alguma fuga de combustível ou se houverem
ligações eléctricas mal apertadas.
@
PJU20570
Casco e convés
Verificar se não existem fissuras ou outros
danos no casco e no convés. Se se observar
algum dano, a reparação deverá ser efectuada
por um concessionário Yamaha.
B_F0M80.book Page 13 Friday, June 25, 2004 11:51 AM

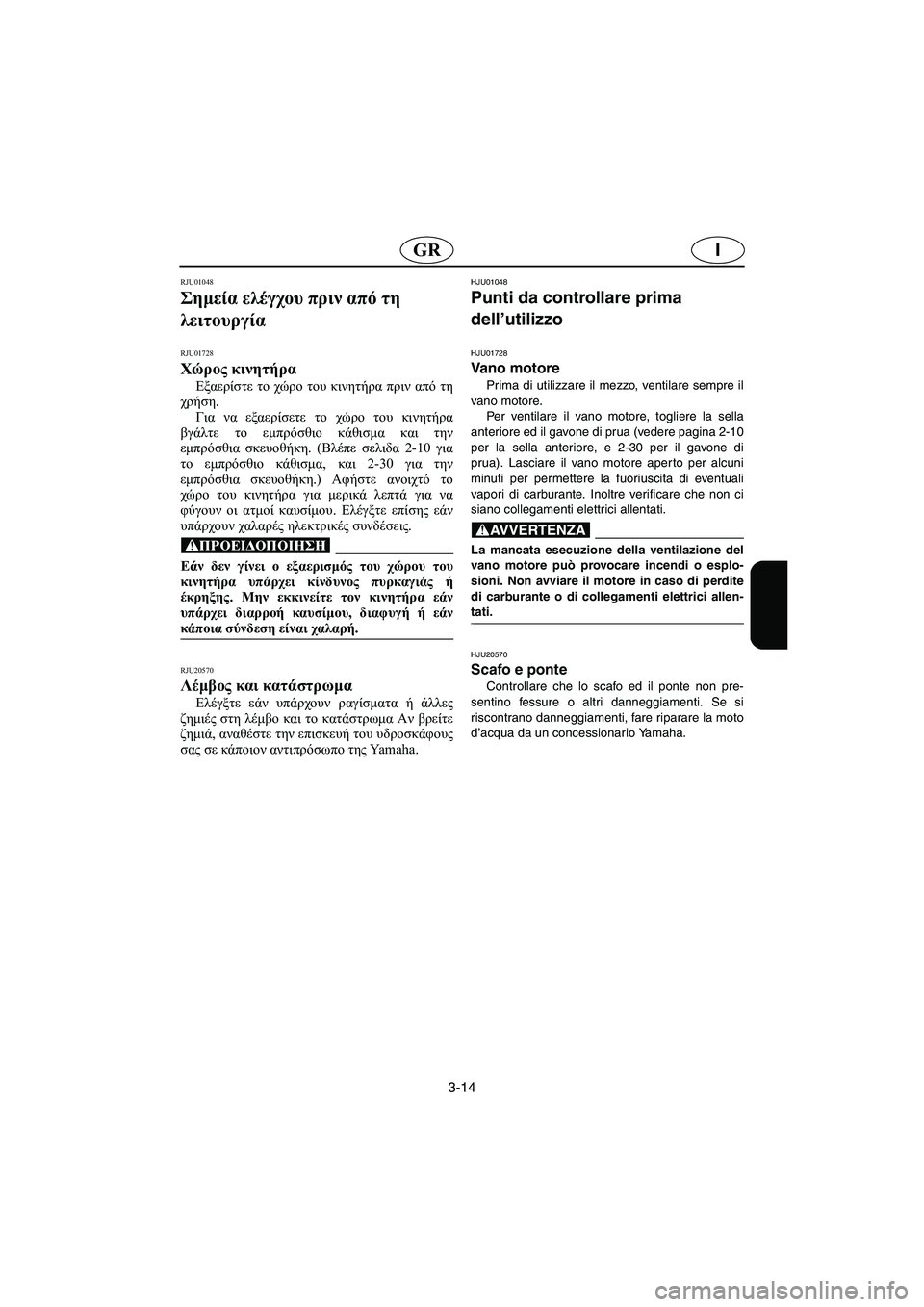

3-14
IGR
RJU01048
Σημεία ελέγχου πριν από τη
λειτουργία
RJU01728
Χώρος κινητήρα
Εξαερίστε το χώρο του κινητήρα πριν από τη
χρήση.
Για να εξαερίσετε το χώρο του κινητήρα
βγάλτε το εμπρόσθιο κάθισμα και την
εμπρόσθια σκευοθήκη. (Βλέπε σελιδα 2-10 για
το εμπρόσθιο κάθισμα, και 2-30 για την
εμπρόσθια σκευοθήκη.) Αφήστε ανοιχτό το
χώρο του κινητήρα για μερικά λεπτά για να
φύγουν οι ατμοί καυσίμου. Ελέγξτε επίσης εάν
υπάρχουν χαλαρές ηλεκτρικές συνδέσεις.
@ Εάν δεν γίνει ο εξαερισμός του χώρου του
κινητήρα υπάρχει κίνδυνος πυρκαγιάς ή
έκρηξης. Μην εκκινείτε τον κινητήρα εάν
υπάρχει διαρροή καυσίμου, διαφυγή ή εάν
κάποια σύνδεση είναι χαλαρή.
@
RJU20570
Λέμβος και κατάστρωμα
Ελέγξτε εάν υπάρχουν ραγίσματα ή άλλες
ζημιές στη λέμβο και το κατάστρωμα Αν βρείτε
ζημιά, αναθέστε την επισκευή του υδροσκάφους
σας σε κάποιον αντιπρόσωπο της Yamaha.
HJU01048
Punti da controllare prima
dell’utilizzo
HJU01728
Va n o m o t o r e
Prima di utilizzare il mezzo, ventilare sempre il
vano motore.
Per ventilare il vano motore, togliere la sella
anteriore ed il gavone di prua (vedere pagina 2-10
per la sella anteriore, e 2-30 per il gavone di
prua). Lasciare il vano motore aperto per alcuni
minuti per permettere la fuoriuscita di eventuali
vapori di carburante. Inoltre verificare che non ci
siano collegamenti elettrici allentati.
@ La mancata esecuzione della ventilazione del
vano motore può provocare incendi o esplo-
sioni. Non avviare il motore in caso di perdite
di carburante o di collegamenti elettrici allen-
tati.
@
HJU20570
Scafo e ponte
Controllare che lo scafo ed il ponte non pre-
sentino fessure o altri danneggiamenti. Se si
riscontrano danneggiamenti, fare riparare la moto
d’acqua da un concessionario Yamaha.
B_F0M80.book Page 14 Friday, June 25, 2004 11:51 AM

3-15
P
PJU01242
Sistemas de alimentação e lubrificação
Antes de cada utilização do veículo, verificar se
o sistema de alimentação apresenta fugas, fissu-
ras ou anomalias. (Ver na página 4-21 os pontos
de verificação e os respectivos procedimentos.)
1. Retirar o tampão do reservatório de combus-
tível, para libertar qualquer pressão que se
possa ter produzido no reservatório.
2. Remover todos os bancos e o compar timento
de armazenamento dianteiro. (Ver na páginas
2-7 e 2-9 as instruções sobre o banco dian-
teiro e traseiro e na página 2-29 as instruções
sobre o compar timento de armazenamento
dianteiro.)
3. Verificar os níveis de combustível e de óleo
nos respectivos reservatórios e atestar, con-
forme necessário. (Ver nas páginas 3-5 e 3-7
as instruções de enchimento.)
PJU01961
Purgador de água
Verificar se o purgador de água 1
tem água.
Normalmente, o purgador de água encontra-se
vazio. O purgador de água destina-se a reter a
água que possa ter ingressado no tubo de respiro
do reservatório de combustível devido à viragem
do veículo de quilha.
Se houver água no purgador de água, drená-
la, removendo o bujão de drenagem 2
. Colocar
um tabuleiro de drenagem por baixo do purgador
de água para recolher a água drenada ou utilizar
um pano seco para embeber toda a água que
possa saltar para o veículo. Se saltar água para o
veículo, certificar-se de que a mesma é limpa
com um pano seco. Certificar-se de que o bujão
de drenagem é instalado depois de drenado o
purgador de água.
B_F0M80.book Page 15 Friday, June 25, 2004 11:51 AM
