2005 Hyundai Sonata Manual del propietario (in Spanish)

1COMPONENTES DE SU HYUNDAI

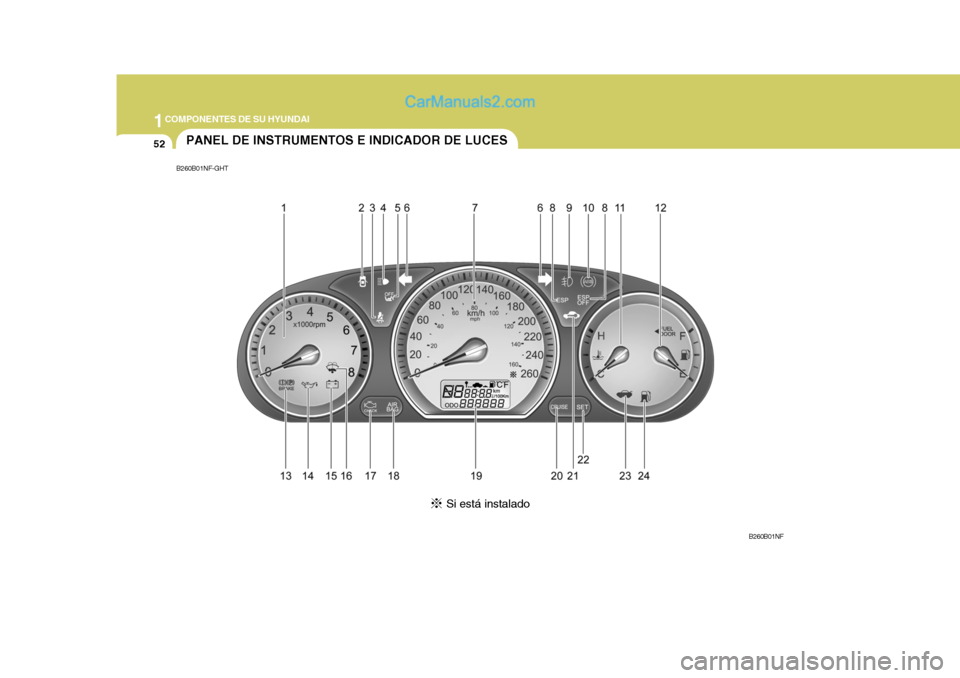

52PANEL DE INSTRUMENTOS E INDICADOR DE LUCES
B260B01NF-GHT
B260B01NF
Si está instalado

1
COMPONENTES DE SU HYUNDAI
53

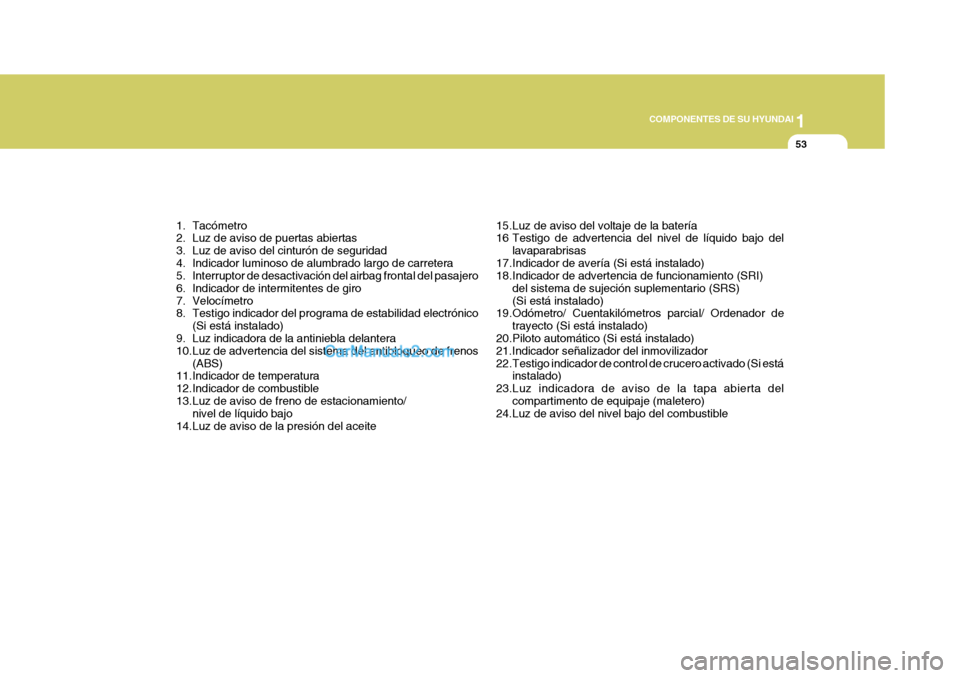

1. Tacómetro
2. Luz de aviso de puertas abiertas
3. Luz de aviso del cinturón de seguridad
4. Indicador luminoso de alumbrado largo de carretera
5. Interruptor de desactivación del airbag frontal del pasajero
6. Indicador de intermitentes de giro
7. Velocímetro
8. Testigo indicador del programa de estabilidad electrónico (Si está instalado)
9. Luz indicadora de la antiniebla delantera
10.Luz de advertencia del sistema del antibloqueo de frenos
(ABS)
11.Indicador de temperatura
12.Indicador de combustible
13.Luz de aviso de freno de estacionamiento/ nivel de líquido bajo
14.Luz de aviso de la presión del aceite 15.Luz de aviso del voltaje de la batería
16 Testigo de advertencia del nivel de líquido bajo del
lavaparabrisas
17.Indicador de avería (Si está instalado)
18.Indicador de advertencia de funcionamiento (SRI)
del sistema de sujeción suplementario (SRS) (Si está instalado)
19.Odómetro/ Cuentakilómetros parcial/ Ordenador de
trayecto (Si está instalado)
20.Piloto automático (Si está instalado)21.Indicador señalizador del inmovilizador
22.Testigo indicador de control de crucero activado (Si está instalado)
23.Luz indicadora de aviso de la tapa abierta del
compartimento de equipaje (maletero)
24.Luz de aviso del nivel bajo del combustible

1COMPONENTES DE SU HYUNDAI
54
B260L01A-GYT
Luz de alarma de puertas abiertas
La luz de alarma de puertas abiertas le indica si una puerta no estácompletamente cerrada.B260F01A-AYT Indicador iluminoso de luces largas
El indicador de alumbrado en posición larga se encenderá cuando las lucessean situadas en esta posición o en la de destello.
B260E01NF-GYT Testigo de advertencia del cinturón de seguridad(Asiento del conductor yel copiloto)
El testigo de advertencia del cinturón de seguridad se enciende durante 6 segundos después de poner el interruptor de encendido en la posición"ON" o "START". NOTA: El testigo de advertencia del cinturón de seguridad del pasajero se encuentra en el centro de la consola delantera. (Si estáinstalado)
B230T02NF-GYT Interruptor de desactivación del airbag frontal del pasajero
El indicador de desactivación del airbag frontal del copiloto se ilumina durante aproximadamente 4 segundosdespués de que se gire el interruptor de encendido a la posición "ON" o se arranque el motor, y se apaga al cabode 3 segundos. El indicador de desactivación del airbag frontal del copiloto se activa cuando el interruptor de activación/desactivación del airbag frontal del copiloto se ajustaa la posición "OFF" y se apaga cuando
!
LUZ DE INDICACIÓN Y ADVERTENCIA
el interruptor de activación/ desactivación del airbag frontal delcopiloto se ajusta a la posición "ON".
PRECAUCIÓN:
Si hay un fallo en el interruptor deactivación/desactivación del airbagfrontal del copiloto, el indicador de desactivación del airbag frontal del copiloto no se ilumina y el airbagfrontal del copiloto se infla en caso de impacto frontal, aunque el interruptor de activación/desactivación del airbag frontal esté ajustado a la posición "OFF". Si el indicador de desactivación delairbag frontal del copiloto no se enciende cuando el interruptor de activación/desactivación del airbagfrontal del copiloto se ajusta a la posición “OFF” haga revisar el interruptor de activación/desactivación del airbag frontal del copiloto y el sistema SRS del airbag en un taller autorizado Hyundaicuanto antes.

1
COMPONENTES DE SU HYUNDAI
55
B260A01Y-GYT

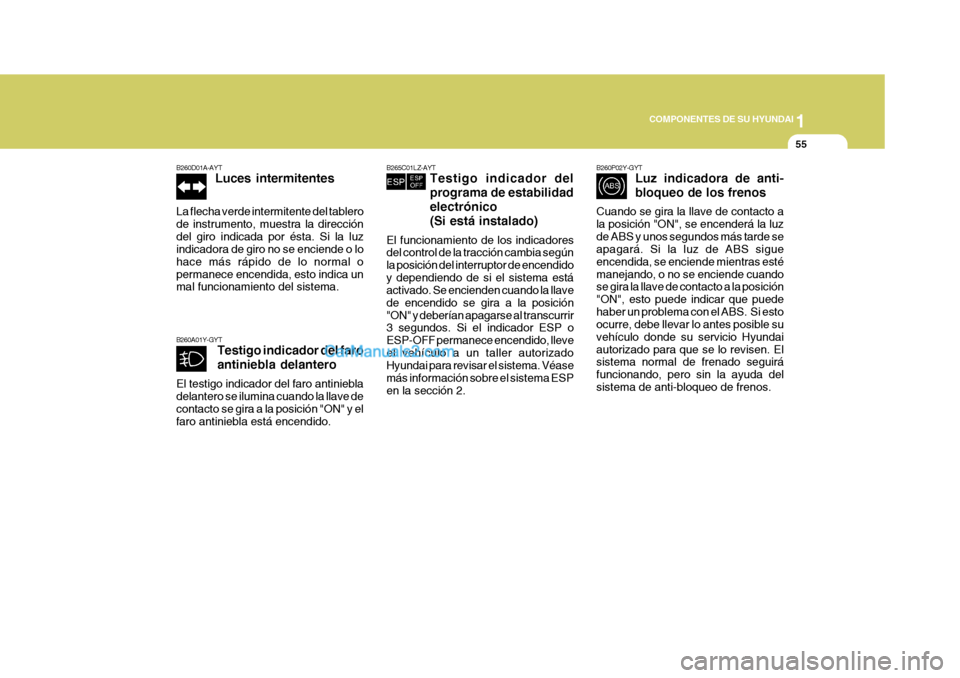

Testigo indicador del faro antiniebla delantero
El testigo indicador del faro antiniebla delantero se ilumina cuando la llave de contacto se gira a la posición "ON" y elfaro antiniebla está encendido. B260P02Y-GYT
Luz indicadora de anti- bloqueo de los frenos
Cuando se gira la llave de contacto a la posición "ON", se encenderá la luzde ABS y unos segundos más tarde se apagará. Si la luz de ABS sigue encendida, se enciende mientras estémanejando, o no se enciende cuando se gira la llave de contacto a la posición "ON", esto puede indicar que puedehaber un problema con el ABS. Si esto ocurre, debe llevar lo antes posible su vehículo donde su servicio Hyundaiautorizado para que se lo revisen. El sistema normal de frenado seguirá funcionando, pero sin la ayuda delsistema de anti-bloqueo de frenos.
B265C01LZ-AYT Testigo indicador del programa de estabilidadelectrónico(Si está instalado)
El funcionamiento de los indicadores del control de la tracción cambia según la posición del interruptor de encendidoy dependiendo de si el sistema está activado. Se encienden cuando la llave de encendido se gira a la posición"ON" y deberían apagarse al transcurrir 3 segundos. Si el indicador ESP o ESP-OFF permanece encendido, lleveel vehículo a un taller autorizado Hyundai para revisar el sistema. Véase más información sobre el sistema ESPen la sección 2.B260D01A-AYT Luces intermitentes
La flecha verde intermitente del tablero de instrumento, muestra la direccióndel giro indicada por ésta. Si la luz indicadora de giro no se enciende o lo hace más rápido de lo normal opermanece encendida, esto indica un mal funcionamiento del sistema.

1COMPONENTES DE SU HYUNDAI
56

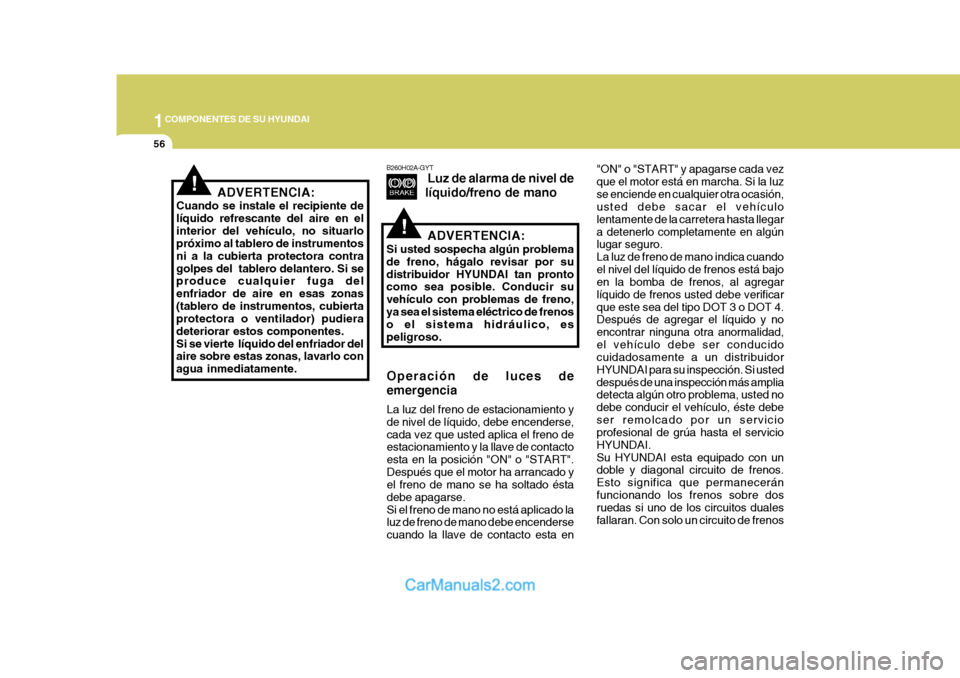

ADVERTENCIA:
Cuando se instale el recipiente de líquido refrescante del aire en elinterior del vehículo, no situarlo próximo al tablero de instrumentos ni a la cubierta protectora contragolpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas(tablero de instrumentos, cubierta protectora o ventilador) pudiera deteriorar estos componentes.Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
!
B260H02A-GYT Luz de alarma de nivel de
líquido/freno de mano
ADVERTENCIA:
Si usted sospecha algún problema de freno, hágalo revisar por sudistribuidor HYUNDAI tan pronto como sea posible. Conducir su vehículo con problemas de freno,ya sea el sistema eléctrico de frenos o el sistema hidráulico, es peligroso.
!
Operación de luces de emergencia La luz del freno de estacionamiento y de nivel de líquido, debe encenderse,cada vez que usted aplica el freno de estacionamiento y la llave de contacto esta en la posición "ON" o "START".Después que el motor ha arrancado y el freno de mano se ha soltado ésta debe apagarse.Si el freno de mano no está aplicado la luz de freno de mano debe encenderse cuando la llave de contacto esta en "ON" o "START" y apagarse cada vezque el motor está en marcha. Si la luzse enciende en cualquier otra ocasión, usted debe sacar el vehículo lentamente de la carretera hasta llegara detenerlo completamente en algún lugar seguro. La luz de freno de mano indica cuandoel nivel del líquido de frenos está bajo en la bomba de frenos, al agregar líquido de frenos usted debe verificarque este sea del tipo DOT 3 o DOT 4. Después de agregar el líquido y no encontrar ninguna otra anormalidad,el vehículo debe ser conducido cuidadosamente a un distribuidor HYUNDAI para su inspección. Si usteddespués de una inspección más amplia detecta algún otro problema, usted no debe conducir el vehículo, éste debeser remolcado por un servicio profesional de grúa hasta el servicio HYUNDAI.Su HYUNDAI esta equipado con un doble y diagonal circuito de frenos. Esto significa que permaneceránfuncionando los frenos sobre dos ruedas si uno de los circuitos duales fallaran. Con solo un circuito de frenos

1
COMPONENTES DE SU HYUNDAI
57

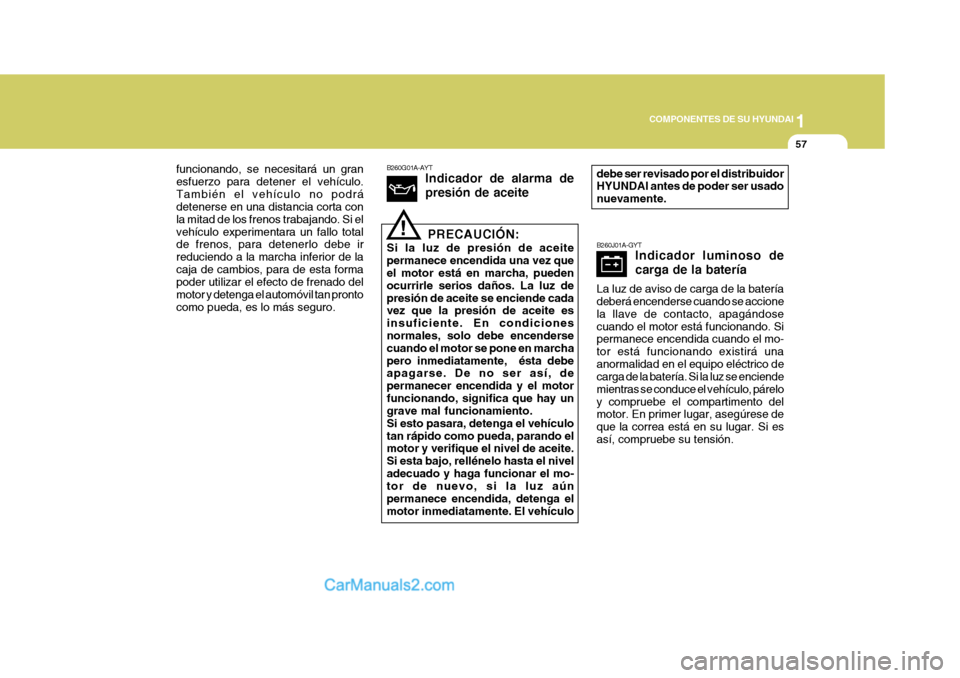

B260G01A-AYT Indicador de alarma de presión de aceite
PRECAUCIÓN:
Si la luz de presión de aceite permanece encendida una vez que el motor está en marcha, pueden ocurrirle serios daños. La luz depresión de aceite se enciende cada vez que la presión de aceite es insuficiente. En condiciones normales, solo debe encenderse cuando el motor se pone en marchapero inmediatamente, ésta debe apagarse. De no ser así, de permanecer encendida y el motorfuncionando, significa que hay un grave mal funcionamiento. Si esto pasara, detenga el vehículotan rápido como pueda, parando el motor y verifique el nivel de aceite. Si esta bajo, rellénelo hasta el niveladecuado y haga funcionar el mo- tor de nuevo, si la luz aún permanece encendida, detenga elmotor inmediatamente. El vehículo
!
funcionando, se necesitará un gran esfuerzo para detener el vehículo.
También el vehículo no podrá detenerse en una distancia corta con la mitad de los frenos trabajando. Si elvehículo experimentara un fallo total de frenos, para detenerlo debe ir reduciendo a la marcha inferior de lacaja de cambios, para de esta forma poder utilizar el efecto de frenado del motor y detenga el automóvil tan prontocomo pueda, es lo más seguro. debe ser revisado por el distribuidor HYUNDAI antes de poder ser usado nuevamente.
B260J01A-GYT
Indicador luminoso de carga de la batería
La luz de aviso de carga de la batería deberá encenderse cuando se accione la llave de contacto, apagándose cuando el motor está funcionando. Si permanece encendida cuando el mo- tor está funcionando existirá unaanormalidad en el equipo eléctrico de carga de la batería. Si la luz se enciende mientras se conduce el vehículo, páreloy compruebe el compartimento del motor. En primer lugar, asegúrese de que la correa está en su lugar. Si esasí, compruebe su tensión.

1COMPONENTES DE SU HYUNDAI
58

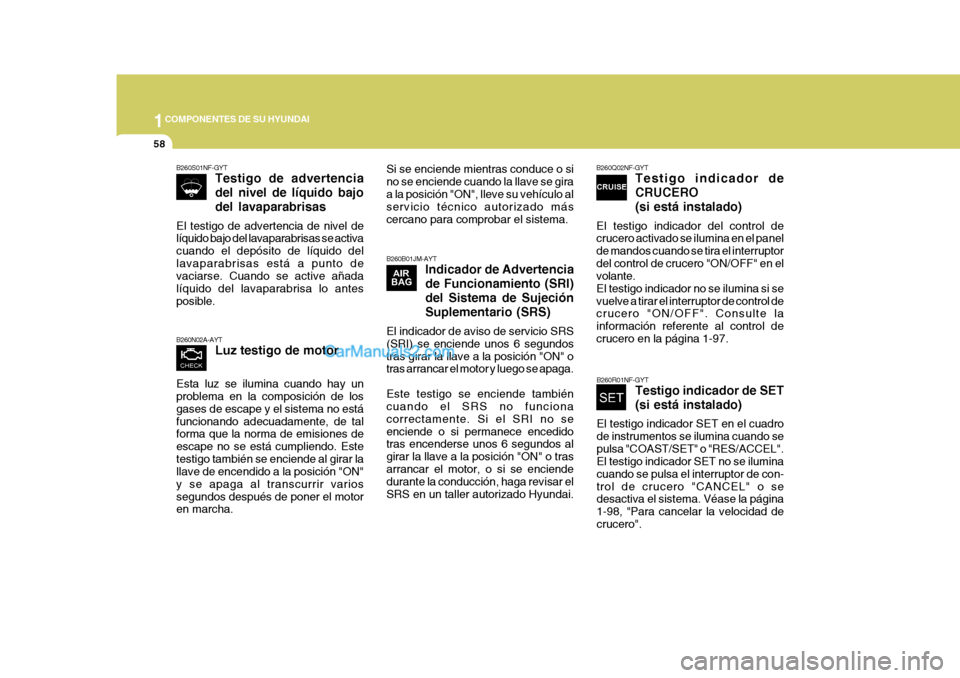

B260Q02NF-GYTTestigo indicador de CRUCERO(si está instalado)
El testigo indicador del control de crucero activado se ilumina en el panel de mandos cuando se tira el interruptordel control de crucero "ON/OFF" en el volante. El testigo indicador no se ilumina si sevuelve a tirar el interruptor de control de crucero "ON/OFF". Consulte la información referente al control decrucero en la página 1-97.
B260R01NF-GYT Testigo indicador de SET (si está instalado)
El testigo indicador SET en el cuadro de instrumentos se ilumina cuando sepulsa "COAST/SET" o "RES/ACCEL". El testigo indicador SET no se ilumina cuando se pulsa el interruptor de con-trol de crucero "CANCEL" o se desactiva el sistema. Véase la página 1-98, "Para cancelar la velocidad decrucero".
B260N02A-AYT
Luz testigo de motor
Esta luz se ilumina cuando hay un problema en la composición de los gases de escape y el sistema no estáfuncionando adecuadamente, de tal forma que la norma de emisiones de escape no se está cumpliendo. Estetestigo también se enciende al girar la llave de encendido a la posición "ON" y se apaga al transcurrir variossegundos después de poner el motor en marcha.
B260B01JM-AYT Indicador de Advertencia de Funcionamiento (SRI) del Sistema de SujeciónSuplementario (SRS)
El indicador de aviso de servicio SRS (SRI) se enciende unos 6 segundostras girar la llave a la posición "ON" o tras arrancar el motor y luego se apaga. Este testigo se enciende también cuando el SRS no funciona correctamente. Si el SRI no seenciende o si permanece encedido tras encenderse unos 6 segundos al girar la llave a la posición "ON" o trasarrancar el motor, o si se enciende durante la conducción, haga revisar el SRS en un taller autorizado Hyundai.
B260S01NF-GYT Testigo de advertencia del nivel de líquido bajodel lavaparabrisas
El testigo de advertencia de nivel de líquido bajo del lavaparabrisas se activa cuando el depósito de líquido dellavaparabrisas está a punto de vaciarse. Cuando se active añada líquido del lavaparabrisa lo antesposible.Si se enciende mientras conduce o si no se enciende cuando la llave se giraa la posición "ON", lleve su vehículo al servicio técnico autorizado más cercano para comprobar el sistema.

1
COMPONENTES DE SU HYUNDAI
59

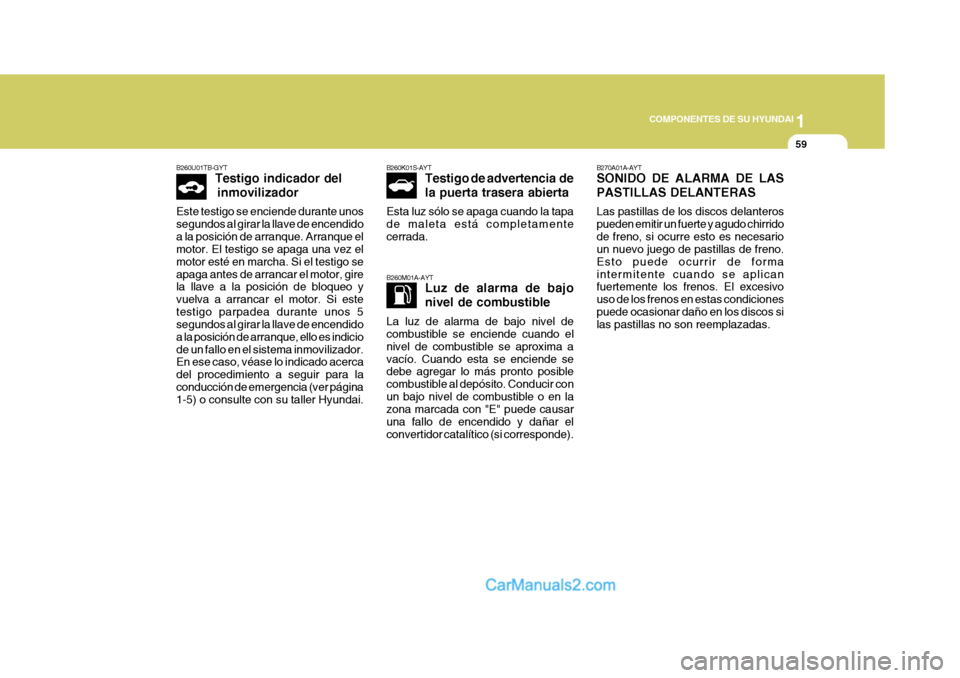

B260K01S-AYT Testigo de advertencia de la puerta trasera abierta
Esta luz sólo se apaga cuando la tapa de maleta está completamentecerrada.
B260M01A-AYT Luz de alarma de bajo nivel de combustible
La luz de alarma de bajo nivel de combustible se enciende cuando el nivel de combustible se aproxima avacío. Cuando esta se enciende se debe agregar lo más pronto posible combustible al depósito. Conducir conun bajo nivel de combustible o en la zona marcada con "E" puede causar una fallo de encendido y dañar elconvertidor catalítico (si corresponde).
B260U01TB-GYT Testigo indicador del
inmovilizador
Este testigo se enciende durante unos segundos al girar la llave de encendidoa la posición de arranque. Arranque el motor. El testigo se apaga una vez el motor esté en marcha. Si el testigo seapaga antes de arrancar el motor, gire la llave a la posición de bloqueo y vuelva a arrancar el motor. Si estetestigo parpadea durante unos 5 segundos al girar la llave de encendido a la posición de arranque, ello es indiciode un fallo en el sistema inmovilizador. En ese caso, véase lo indicado acerca del procedimiento a seguir para laconducción de emergencia (ver página 1-5) o consulte con su taller Hyundai.B270A01A-AYT SONIDO DE ALARMA DE LAS PASTILLAS DELANTERAS Las pastillas de los discos delanteros pueden emitir un fuerte y agudo chirridode freno, si ocurre esto es necesario un nuevo juego de pastillas de freno. Esto puede ocurrir de formaintermitente cuando se aplican fuertemente los frenos. El excesivo uso de los frenos en estas condicionespuede ocasionar daño en los discos si las pastillas no son reemplazadas.
