2005 Hyundai Sonata Manual del propietario (in Spanish)

6
COMPROBACIONES PERIODICAS
29
COMPONENTES PROTEGIDOS
(Repuesto) Interruptor calefacción asientos BCM (módulo control carrocería), módulo control techo solar, retrovisor electrónico de cromoMódulo EPS, relé difusor alto, sensor humedadMechero(Repuesto)Alumbrado, derecha: luz matrícula, piloto combinado trasero, faro, luz guantera Relé faro antiniebla, izquierda: luz matrícula, piloto combinado trasero, faro Relé lavafaros, accionador de nivelación del faro derechoMódulo de control DRL, relé faro, sensor AQS y del ambiente, accionador de nivelación del faro
izquierdo
Limpia y lavaparabrisas Módulo control A/A Módulo control SRS, interruptor airbag pasajeroToma frontal para accesorio, tomacorriente traseroReloj digital, audio, módulo de control de bloqueo de cambio del A/A, retrovisor eléctrico exterior
y doblado del mismo
Módulo ventanilla de seguridad(Repuesto)Módulo de control de bloqueo de cambio del A/AInterruptor principal elevalunas eléctrico, interruptor luneta trasera izquierda eléctricaInterruptor principal elevalunas eléctrico, interruptor luneta derecha eléctrica
AMPERAJE FUSIBLE
15A 15A10A 10A 25A10A10A10A10A 10A25A 10A15A20A 10A 25A 15A 10A20A30A
FUSIBLE
12345 6 789
10 11 12 1314 15 16 1718 19 20

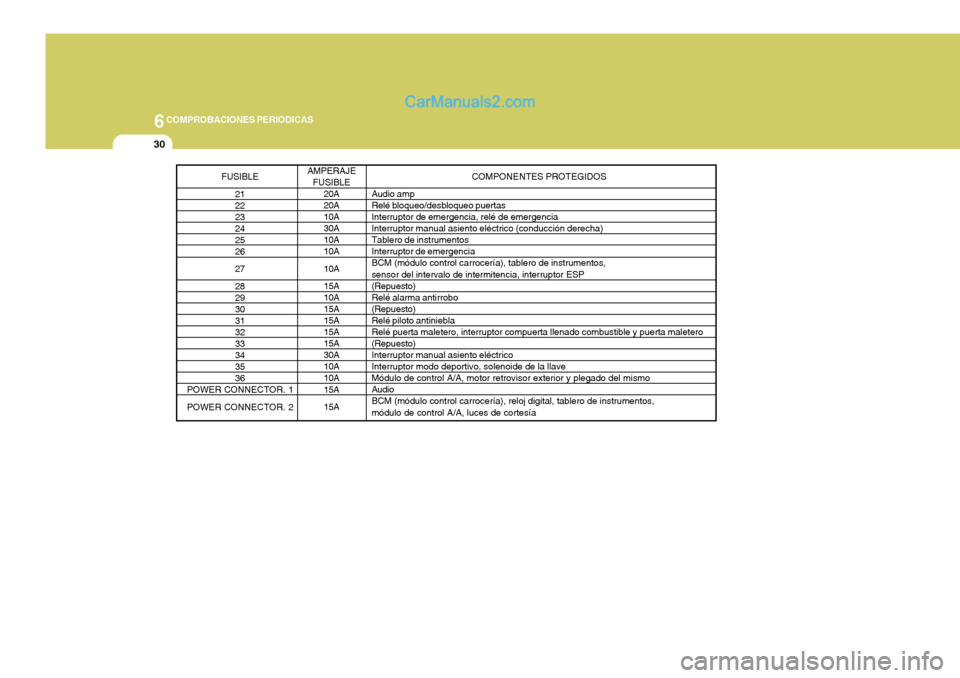

6COMPROBACIONES PERIODICAS
30
FUSIBLE21 22232425 26 27 28 293031 32 33343536
POWER CONNECTOR. 1 POWER CONNECTOR. 2 COMPONENTES PROTEGIDOS
Audio amp Relé bloqueo/desbloqueo puertas Interruptor de emergencia, relé de emergenciaInterruptor manual asiento eléctrico (conducción derecha)Tablero de instrumentosInterruptor de emergenciaBCM (módulo control carrocería), tablero de instrumentos, sensor del intervalo de intermitencia, interruptor ESP (Repuesto)Relé alarma antirrobo(Repuesto)Relé piloto antinieblaRelé puerta maletero, interruptor compuerta llenado combustible y puerta maletero (Repuesto) Interruptor manual asiento eléctricoInterruptor modo deportivo, solenoide de la llaveMódulo de control A/A, motor retrovisor exterior y plegado del mismoAudioBCM (módulo control carrocería), reloj digital, tablero de instrumentos, módulo de control A/A, luces de cortesía
AMPERAJE FUSIBLE
20A 20A10A 30A 10A10A 10A 15A 10A 15A 15A15A15A30A10A10A 15A 15A

Sistema de emisión de gases ..................................... 7-2
Convertidor catalítico ................................................... 7-3
7
SISTEMA DE EMISIÓN DE GASES
7

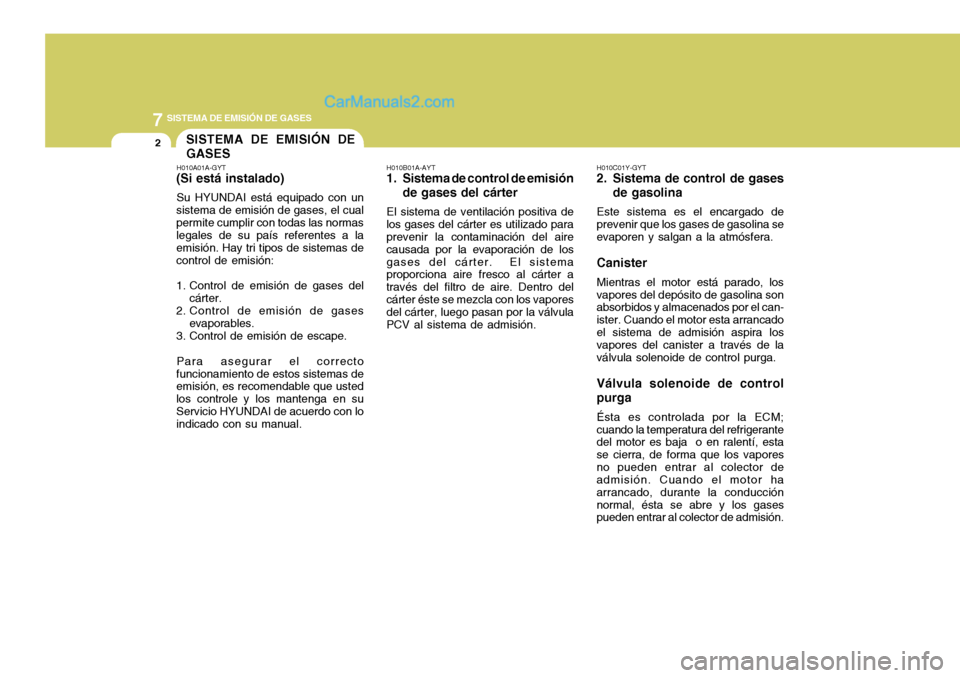

7SISTEMA DE EMISIÓN DE GASES
2
H010B01A-AYT
1. Sistema de control de emisión
de gases del cárter
El sistema de ventilación positiva de
los gases del cárter es utilizado para prevenir la contaminación del aire causada por la evaporación de losgases del cárter. El sistema proporciona aire fresco al cárter a través del filtro de aire. Dentro delcárter éste se mezcla con los vapores del cárter, luego pasan por la válvula PCV al sistema de admisión.SISTEMA DE EMISIÓN DE GASES
H010A01A-GYT
(Si está instalado)
Su HYUNDAI está equipado con un
sistema de emisión de gases, el cual permite cumplir con todas las normas legales de su país referentes a la emisión. Hay tri tipos de sistemas decontrol de emisión:
1. Control de emisión de gases del cárter.
2. Control de emisión de gases evaporables.
3. Control de emisión de escape.
Para asegurar el correcto
funcionamiento de estos sistemas de emisión, es recomendable que usted los controle y los mantenga en suServicio HYUNDAI de acuerdo con lo indicado con su manual. H010C01Y-GYT
2. Sistema de control de gases
de gasolina
Este sistema es el encargado de prevenir que los gases de gasolina se evaporen y salgan a la atmósfera. Canister Mientras el motor está parado, los vapores del depósito de gasolina son absorbidos y almacenados por el can- ister. Cuando el motor esta arrancadoel sistema de admisión aspira los vapores del canister a través de la válvula solenoide de control purga. Válvula solenoide de control purga Ésta es controlada por la ECM; cuando la temperatura del refrigerante del motor es baja o en ralentí, esta se cierra, de forma que los vaporesno pueden entrar al colector de admisión. Cuando el motor ha arrancado, durante la conducciónnormal, ésta se abre y los gases pueden entrar al colector de admisión.

7
SISTEMA DE EMISIÓN DE GASES
3
!

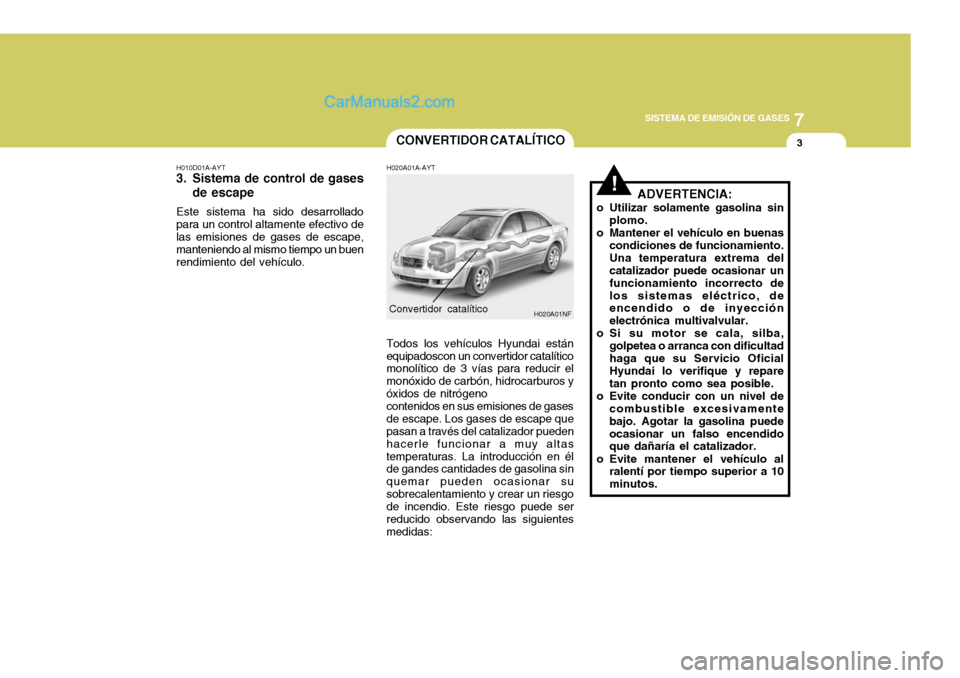

CONVERTIDOR CATALÍTICO
H010D01A-AYT
3. Sistema de control de gases de escape
Este sistema ha sido desarrollado para un control altamente efectivo de las emisiones de gases de escape, manteniendo al mismo tiempo un buenrendimiento del vehículo. H020A01A-AYT Todos los vehículos Hyundai están equipadoscon un convertidor catalítico monolítico de 3 vías para reducir el monóxido de carbón, hidrocarburos yóxidos de nitrógenocontenidos en sus emisiones de gasesde escape. Los gases de escape que pasan a través del catalizador pueden hacerle funcionar a muy altastemperaturas. La introducción en él de gandes cantidades de gasolina sin quemar pueden ocasionar susobrecalentamiento y crear un riesgo de incendio. Este riesgo puede ser reducido observando las siguientesmedidas:H020A01NF
Convertidor catalítico
ADVERTENCIA:
o Utilizar solamente gasolina sin plomo.
o Mantener el vehículo en buenas
condiciones de funcionamiento. Una temperatura extrema del catalizador puede ocasionar un funcionamiento incorrecto delos sistemas eléctrico, de encendido o de inyección electrónica multivalvular.
o Si su motor se cala, silba,
golpetea o arranca con dificultadhaga que su Servicio Oficial Hyundai lo verifique y repare tan pronto como sea posible.
o Evite conducir con un nivel de combustible excesivamentebajo. Agotar la gasolina puedeocasionar un falso encendido que dañaría el catalizador.
o Evite mantener el vehículo al ralentí por tiempo superior a 10 minutos.

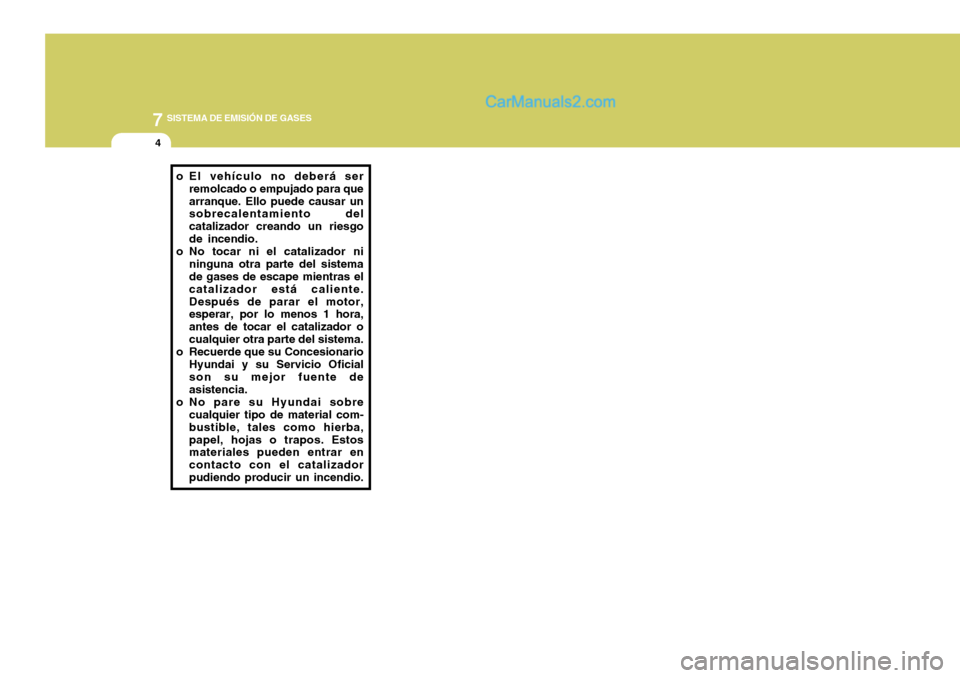

7SISTEMA DE EMISIÓN DE GASES
4
o El vehículo no deberá ser
remolcado o empujado para que arranque. Ello puede causar un sobrecalentamiento del catalizador creando un riesgode incendio.
o No tocar ni el catalizador ni ninguna otra parte del sistema de gases de escape mientras el catalizador está caliente.Después de parar el motor, esperar, por lo menos 1 hora, antes de tocar el catalizador ocualquier otra parte del sistema.
o Recuerde que su Concesionario Hyundai y su Servicio Oficialson su mejor fuente de asistencia.
o No pare su Hyundai sobre cualquier tipo de material com- bustible, tales como hierba,papel, hojas o trapos. Estos materiales pueden entrar en contacto con el catalizadorpudiendo producir un incendio.

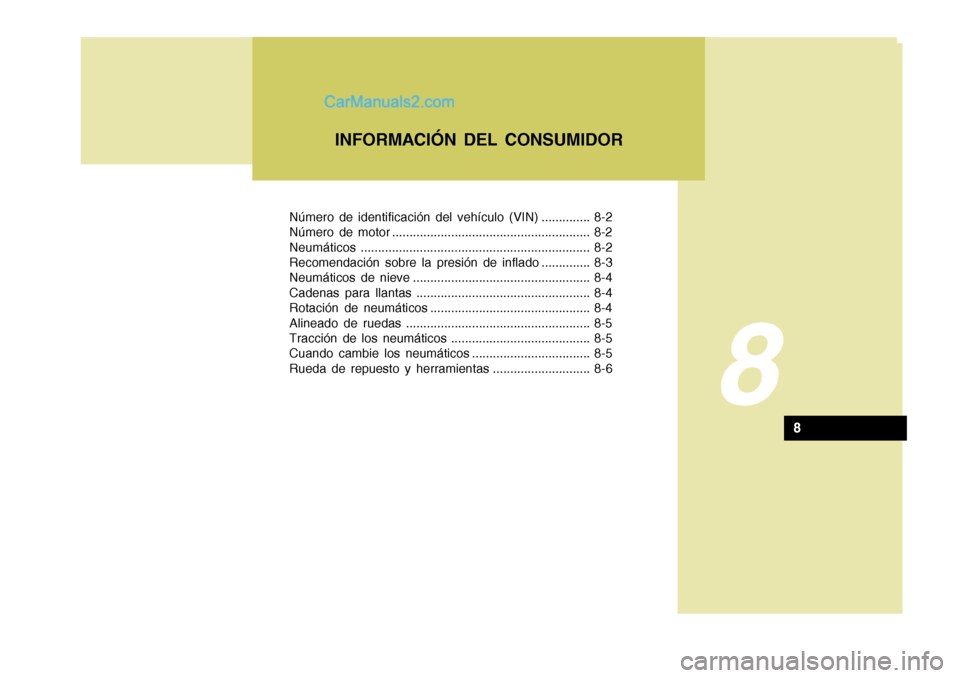

Número de identificación del vehículo (VIN) .............. 8-2
Número de motor ......................................................... 8-2Neumáticos.................................................................. 8-2
Recomendación sobre la presión de inflado .............. 8-3
Neumáticos de nieve ................................................... 8-4
Cadenas para llantas .................................................. 8-4
Rotación de neumáticos .............................................. 8-4
Alineado de ruedas ..................................................... 8-5
Tracción de los neumáticos ........................................ 8-5
Cuando cambie los neumáticos .................................. 8-5
Rueda de repuesto y herramientas ............................ 8-6
8
INFORMACIÓN DEL CONSUMIDOR
8

8INFORMACIÓN DEL CONSUMIDOR
2NÚMERO DE MOTORNENMÁTICOSNÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
I010B01A-AYT
I010A01A-GYT El número de identificación del vehículo (VIN) es el número usado para registrar su vehículo y necesarioen todas las instancias legales concernientes, como propiedad del mismo, etc. Éste se puede encontraren la placa de identificación colocada en el compartimento del motor, dherida al panel entre el motor y elcompartimento de los pasajeros.
El número de motor está grabado
como lo muestra la figura. I020A01A-AYT
INFORMACIÓN DE LOS NEUMÁTICOS
Los neumáticos con que está
equipado su HYUNDAI son seleccionados para obtener la mejor adherencia y confort.
HNF6002 HNF6003
(3,3L)
I010B01NF
(2,4L)
