2005 Hyundai Sonata Manual del propietario (in Spanish)

6
COMPROBACIONES PERIODICAS
21

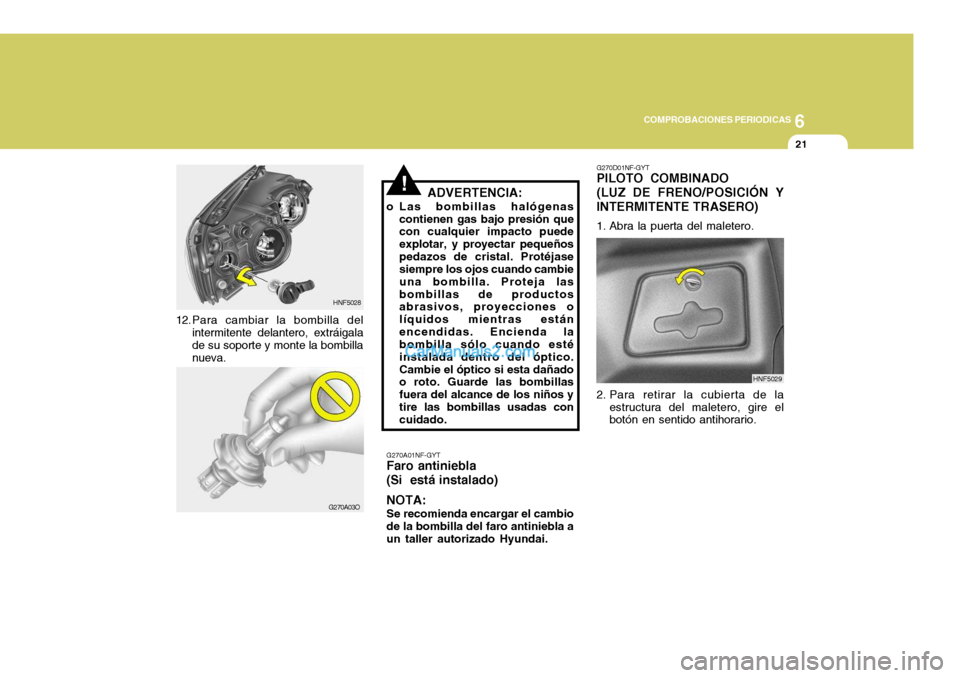

ADVERTENCIA:
o Las bombillas halógenas contienen gas bajo presión que con cualquier impacto puede explotar, y proyectar pequeñospedazos de cristal. Protéjase siempre los ojos cuando cambie una bombilla. Proteja lasbombillas de productos abrasivos, proyecciones o líquidos mientras estánencendidas. Encienda la bombilla sólo cuando esté instalada dentro del óptico.Cambie el óptico si esta dañado o roto. Guarde las bombillas fuera del alcance de los niños ytire las bombillas usadas con cuidado.
!
G270D01NF-GYT PILOTO COMBINADO (LUZ DE FRENO/POSICIÓN Y INTERMITENTE TRASERO)
1. Abra la puerta del maletero.
2. Para retirar la cubierta de laestructura del maletero, gire el botón en sentido antihorario.
HNF5029
G270A01NF-GYT
Faro antiniebla (Si está instalado)
NOTA: Se recomienda encargar el cambio de la bombilla del faro antiniebla a un taller autorizado Hyundai.
12.Para cambiar la bombilla del intermitente delantero, extráigala de su soporte y monte la bombillanueva.
G270A03O
HNF5028

6COMPROBACIONES PERIODICAS
22

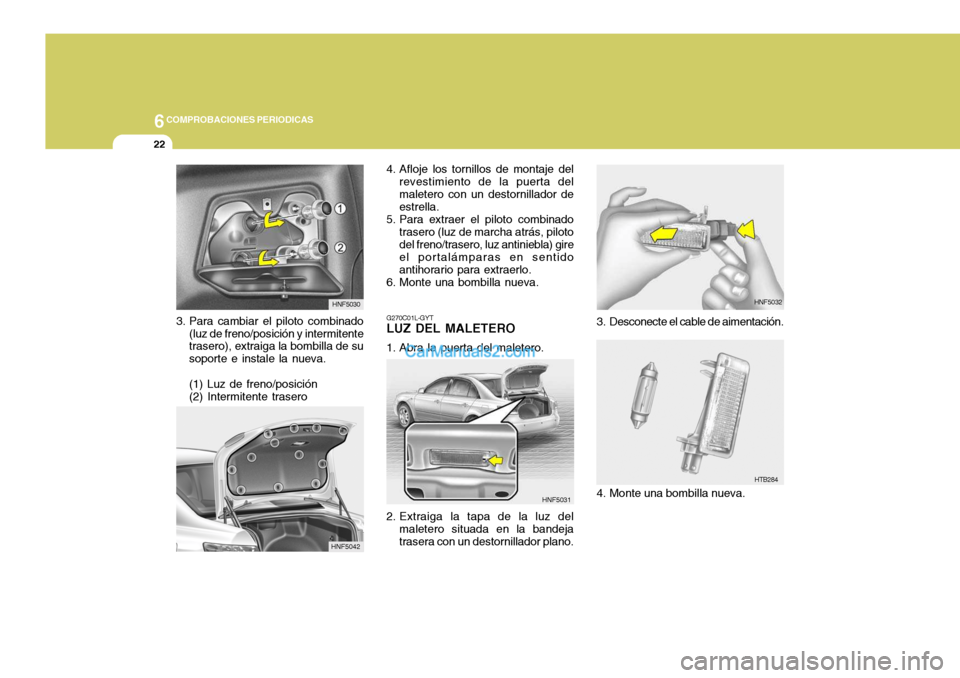

HNF5042 4. Afloje los tornillos de montaje del
revestimiento de la puerta del maletero con un destornillador de estrella.
5. Para extraer el piloto combinado trasero (luz de marcha atrás, pilotodel freno/trasero, luz antiniebla) gire el portalámparas en sentidoantihorario para extraerlo.
6. Monte una bombilla nueva.
G270C01L-GYT
LUZ DEL MALETERO
1. Abra la puerta del maletero. HNF5032
HTB284
HNF5031
2. Extraiga la tapa de la luz del maletero situada en la bandeja trasera con un destornillador plano. 3. Desconecte el cable de aimentación.
4. Monte una bombilla nueva.
3. Para cambiar el piloto combinado
(luz de freno/posición y intermitente trasero), extraiga la bombilla de su soporte e instale la nueva. (1) Luz de freno/posición (2) Intermitente trasero
HNF5030

6
COMPROBACIONES PERIODICAS
23

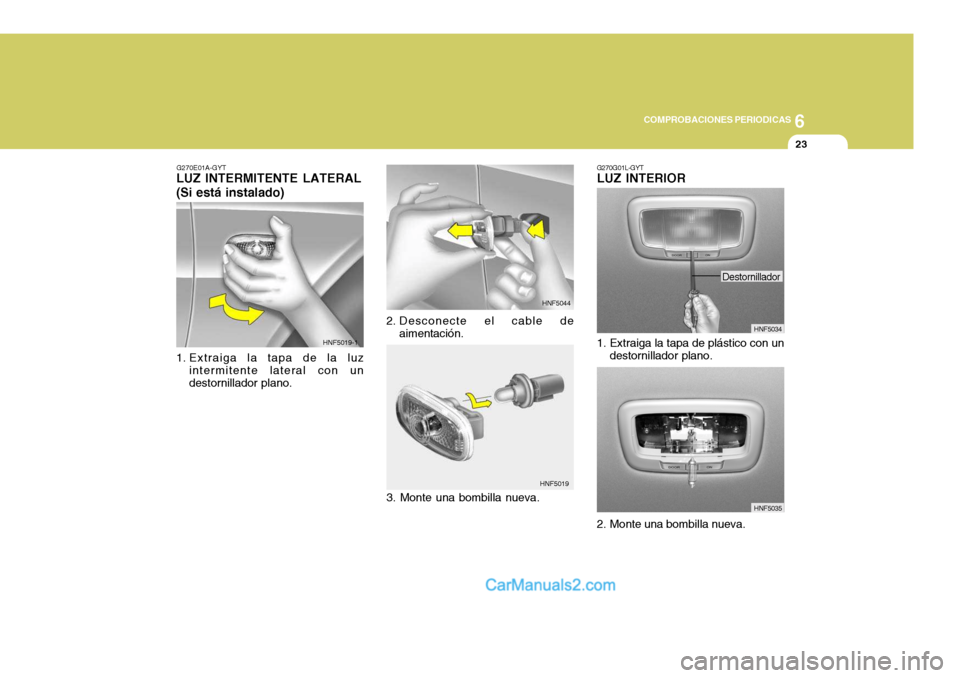

G270E01A-GYT
LUZ INTERMITENTE LATERAL (Si está instalado)
1. Extraiga la tapa de la luz
intermitente lateral con un destornillador plano. 2. Desconecte el cable de
aimentación. HNF5044
3. Monte una bombilla nueva. HNF5019
HNF5019-1
G270G01L-GYT LUZ INTERIOR
1. Extraiga la tapa de plástico con un
destornillador plano.
2. Monte una bombilla nueva.
HNF5034
Destornillador
HNF5035

6COMPROBACIONES PERIODICAS
24
HJM5039
HTB284
3. Desconecte el cable de
aimentación.

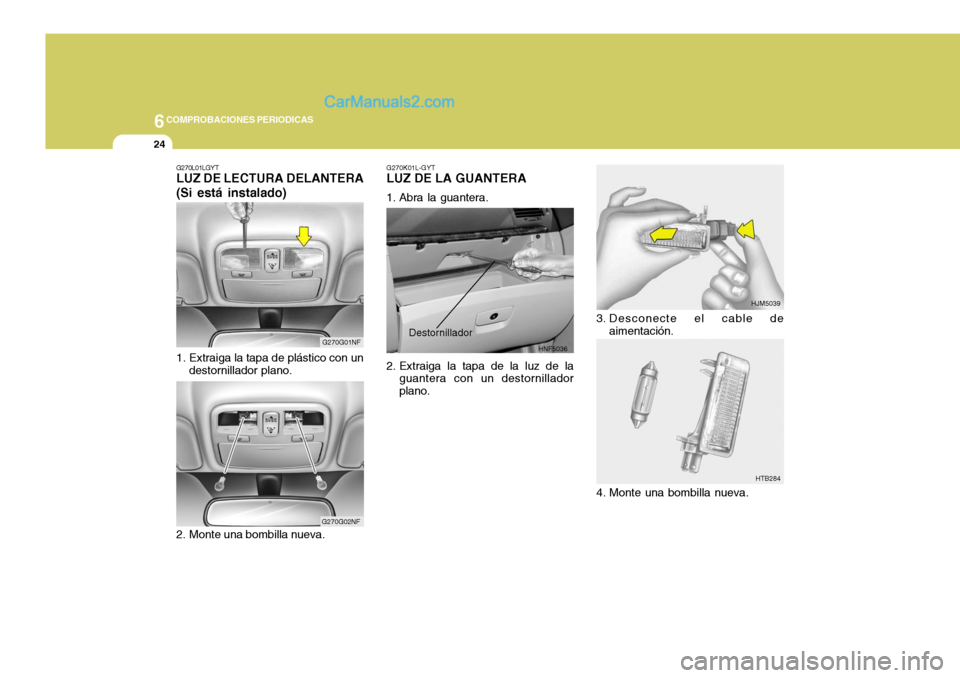

G270K01L-GYT
LUZ DE LA GUANTERA
1. Abra la guantera.
2. Extraiga la tapa de la luz de la
guantera con un destornillador plano. HNF5036
Destornillador
4. Monte una bombilla nueva.
G270L01LGYT LUZ DE LECTURA DELANTERA (Si está instalado)
1. Extraiga la tapa de plástico con un
destornillador plano.
2. Monte una bombilla nueva.G270G01NF
G270G02NF

6
COMPROBACIONES PERIODICAS
25
Tipo enchufe P x 26d
P14, 5s BA15s
W2,1 x 9,5d SV8, 5-8
W2,1 x 9,5d GE881

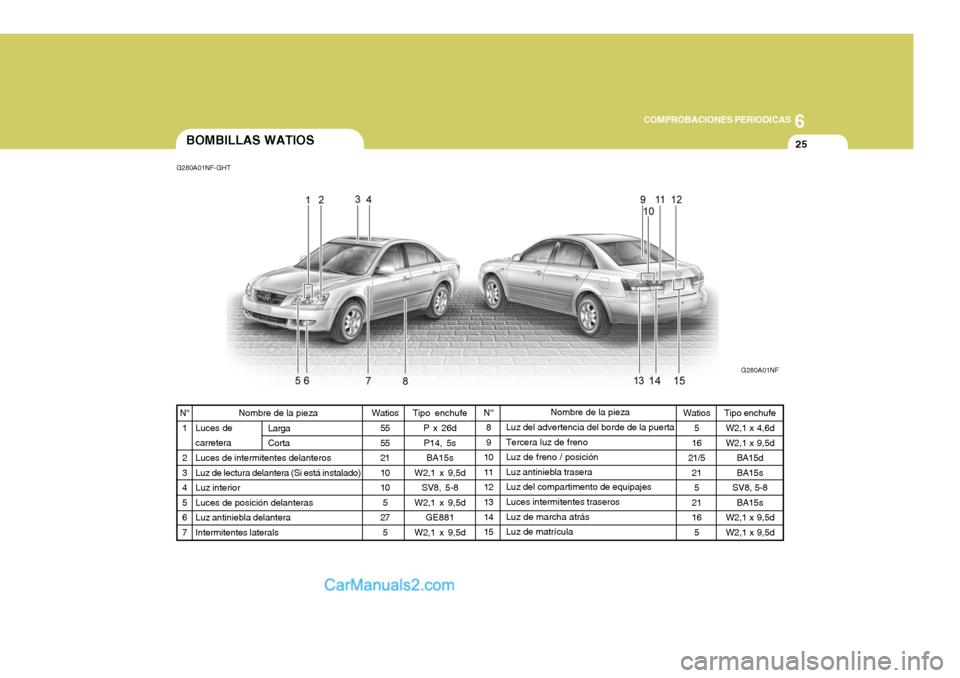

W2,1 x 9,5dBOMBILLAS WATIOS
G280A01NF-GHT
G280A01NF
Nombre de la pieza
Luz del advertencia del borde de la puerta Tercera luz de frenoLuz de freno / posiciónLuz antiniebla traseraLuz del compartimento de equipajesLuces intermitentes traseros Luz de marcha atrás Luz de matrícula
Nombre de la pieza
Luces decarreteraLuces de intermitentes delanteros Luz de lectura delantera (Si está instalado) Luz interiorLuces de posición delanterasLuz antiniebla delanteraIntermitentes laterals
N°
1 2 3456 7 N°
8 9
101112 13 1415
Watios
55 55 2110105
27
5
Larga Corta
Watios 5
16
21/5 215
21 16
5Tipo enchufeW2,1 x 4,6d W2,1 x 9,5d
BA15dBA15s
SV8, 5-8 BA15s
W2,1 x 9,5dW2,1 x 9,5d

6COMPROBACIONES PERIODICAS
26DESCRIPCIÓN DEL CAJA DE CONEXIONES
G200C02NF-GYT Compartimento del motor NOTE: Puede que no todas las descripciones de la caja de empalmes contenidas en este manual sean de aplicación para su vehículo. Corresponden a la realidad existente en el momento de impresión. Si desea revisar la caja de empalmes de su vehículo, refiérase al adhesivo que se encuentra en la misma. HNF4005-1

6
COMPROBACIONES PERIODICAS
27
1 2 3 4 5 6 7 8 9
1011 12 13 14 15 16 17 18 19 20 21 22 23 24 HORN
TAIL
ECU IG1
DRL
FR FOG
A/CON
F/PUMP
DIODE ATM
STOP
H/LP LO RH
S/ROOF
H/LP WASHER
H/LP HIECU
SNSR.3
SNSR.1 SNSR.2 B/UP
IGN COIL
ECU (IG1) H/LP LO
ABS COMPONENTES PROTEGIDOS
Módulo de control ABS/ESP, conector de control multiusos Módulo de control ABS/ESP, conector de control multiusos Fusibles 23, 24, 30, 31, 32, 33, 34, 35 Relé desempañador Relé ventilador Relé elevalunas eléctrico, fusible 16 Relé de puesta en marcha, interruptor de encendido (IG2, START) Relé de la unidad de control del motor Conector de potencia 1/2, fusibles 21, 22 Interruptor encendido (ACC, IG1) Vínculo fusible (ABS, 1, ABS. 2, HTD TRAS, DIFUSOR) (Repuesto) Relé claxon Relé piloto trasero PCM (Repuesto) Relé sirena, módulo de control DRL Relé faro antiniebla Relé A/A Relé de la bomba del combustible (Repuesto) Relé de control ATM Relé luz de freno (Repuesto) Módulo de control del techo solar Motor del lavafaros Relé faro (largas) (Repuesto) Sensor de oxígeno, relé de la bomba del combustible Sensor de flujo del aire, sensor de la posición del árbol del cigüeñal/árbol de levas, válvula de control del aceite, SMATRA Relé A/A, relé del ventilador refrigerante, inyectores Interruptor luz de marcha atrás, generador de impulsos, sensor velocidad vehículo Bobinas de encendido, condensador PCM Relé faro (cortas) Módulo de control ABS/ESP, conector de control multiusos
ABS.1 ABS.2
I/P B+1
RR HTD
BLOWER
P/WDW IGN.2
ECU RLY I/P B+2
IGN.1ALT
MDPS AMPERAJE FUSIBLE
40A20A 40A 40A 40A 40A 40A 30A 30A 30A
150A100A 15A20A 10A 10A 15A 15A 10A 20A
-
20A 15A 15A 15A 20A 20A 10A 10A 15A15A 10A 20A 10A 20A 10ADESCRIPCIÓN
CARTUCHO DE
FUSIBLE FUSIBLE

6COMPROBACIONES PERIODICAS
28

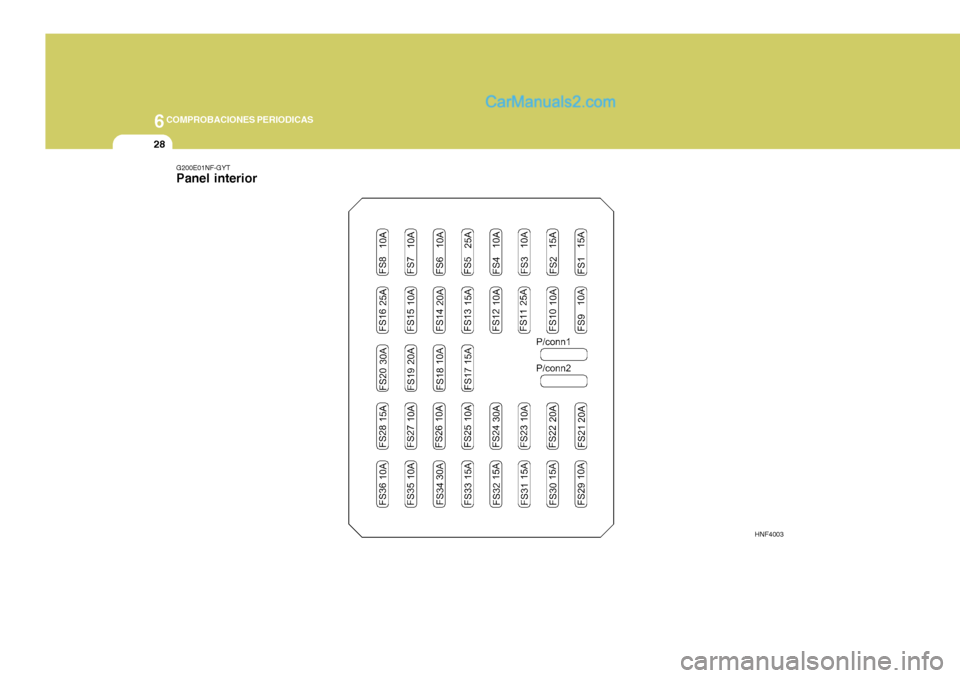

G200E01NF-GYT Panel interior
HNF4003
