QUÉ HACER EN UNA EMERGENCIA
5
!
!
!

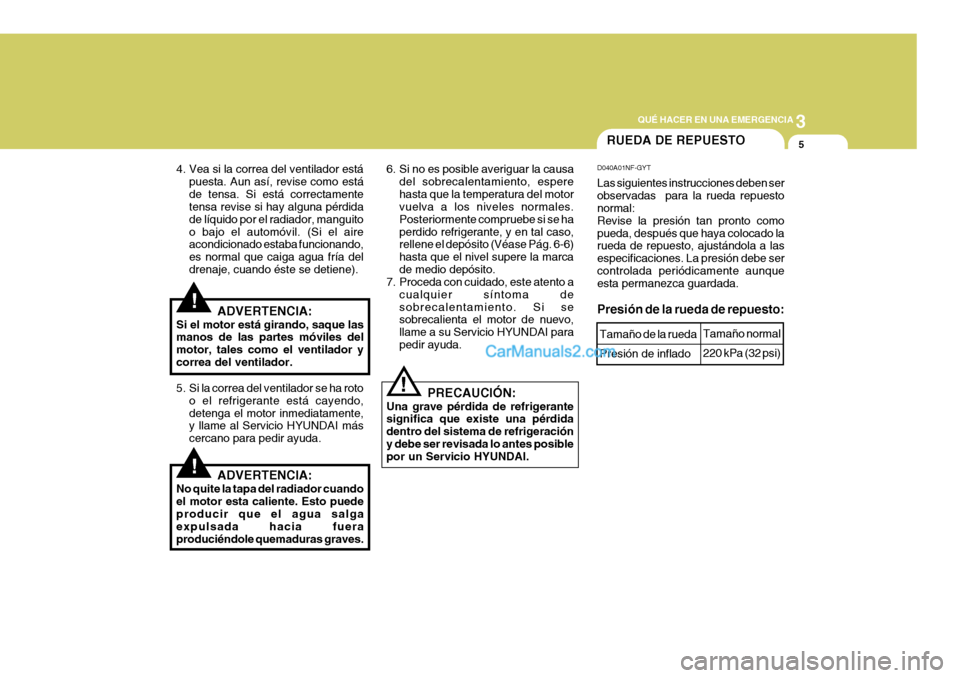

4. Vea si la correa del ventilador está
puesta. Aun así, revise como está de tensa. Si está correctamente tensa revise si hay alguna pérdida de líquido por el radiador, manguitoo bajo el automóvil. (Si el aire acondicionado estaba funcionando, es normal que caiga agua fría deldrenaje, cuando éste se detiene).
ADVERTENCIA:
No quite la tapa del radiador cuandoel motor esta caliente. Esto puede producir que el agua salga expulsada hacia fueraproduciéndole quemaduras graves. ADVERTENCIA:
Si el motor está girando, saque las manos de las partes móviles del motor, tales como el ventilador ycorrea del ventilador.
5. Si la correa del ventilador se ha roto o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al Servicio HYUNDAI más cercano para pedir ayuda. 6. Si no es posible averiguar la causa
del sobrecalentamiento, esperehasta que la temperatura del motor vuelva a los niveles normales. Posteriormente compruebe si se haperdido refrigerante, y en tal caso, rellene el depósito (Véase Pág. 6-6) hasta que el nivel supere la marcade medio depósito.
7. Proceda con cuidado, este atento a
cualquier síntoma desobrecalentamiento. Si se sobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI parapedir ayuda.
PRECAUCIÓN:
Una grave pérdida de refrigerante significa que existe una pérdida dentro del sistema de refrigeracióny debe ser revisada lo antes posible por un Servicio HYUNDAI.
RUEDA DE REPUESTO
D040A01NF-GYT Las siguientes instrucciones deben ser observadas para la rueda repuesto normal: Revise la presión tan pronto comopueda, después que haya colocado la rueda de repuesto, ajustándola a las especificaciones. La presión debe sercontrolada periódicamente aunque esta permanezca guardada. Presión de la rueda de repuesto: Tamaño de la rueda Presión de inflado
Tamaño normal 220 kPa (32 psi)

3QUÉ HACER EN UNA EMERGENCIA

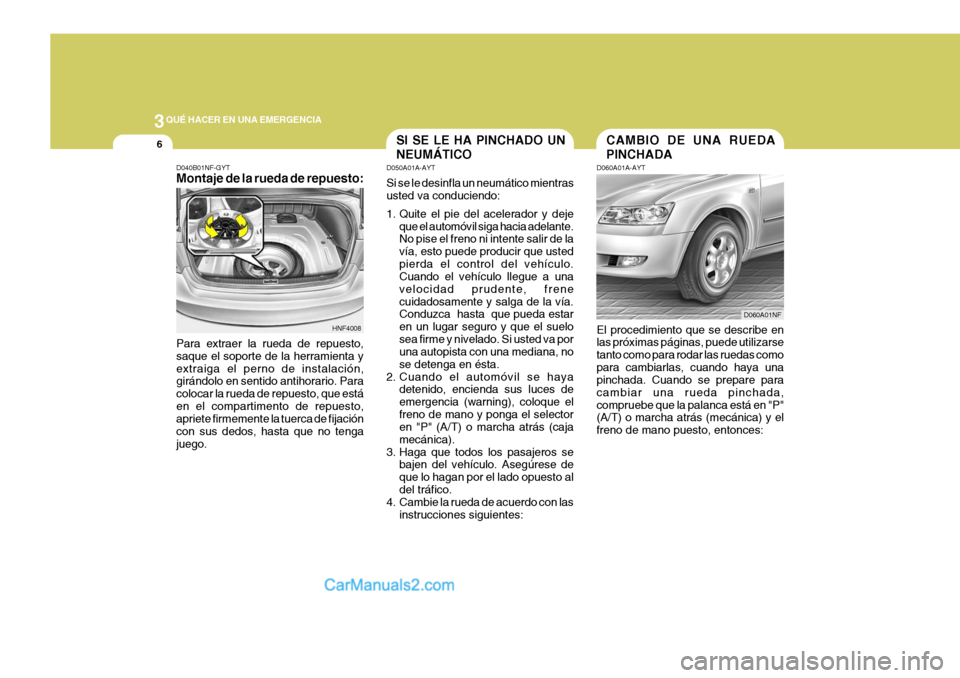

6SI SE LE HA PINCHADO UN NEUMÁTICO
D050A01A-AYT Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia adelante. No pise el freno ni intente salir de la vía, esto puede producir que ustedpierda el control del vehículo. Cuando el vehículo llegue a una velocidad prudente, frenecuidadosamente y salga de la vía. Conduzca hasta que pueda estar en un lugar seguro y que el suelosea firme y nivelado. Si usted va por una autopista con una mediana, no se detenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces deemergencia (warning), coloque elfreno de mano y ponga el selector en "P" (A/T) o marcha atrás (caja mecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese deque lo hagan por el lado opuesto aldel tráfico.
4. Cambie la rueda de acuerdo con las
instrucciones siguientes:CAMBIO DE UNA RUEDA PINCHADA
D060A01A-AYT El procedimiento que se describe en las próximas páginas, puede utilizarse tanto como para rodar las ruedas comopara cambiarlas, cuando haya una pinchada. Cuando se prepare para cambiar una rueda pinchada,compruebe que la palanca está en "P" (A/T) o marcha atrás (mecánica) y el freno de mano puesto, entonces: D060A01NF
D040B01NF-GYT Montaje de la rueda de repuesto: Para extraer la rueda de repuesto, saque el soporte de la herramienta yextraiga el perno de instalación, girándolo en sentido antihorario. Para colocar la rueda de repuesto, que estáen el compartimento de repuesto, apriete firmemente la tuerca de fijación con sus dedos, hasta que no tengajuego.
HNF4008

3
QUÉ HACER EN UNA EMERGENCIA
7

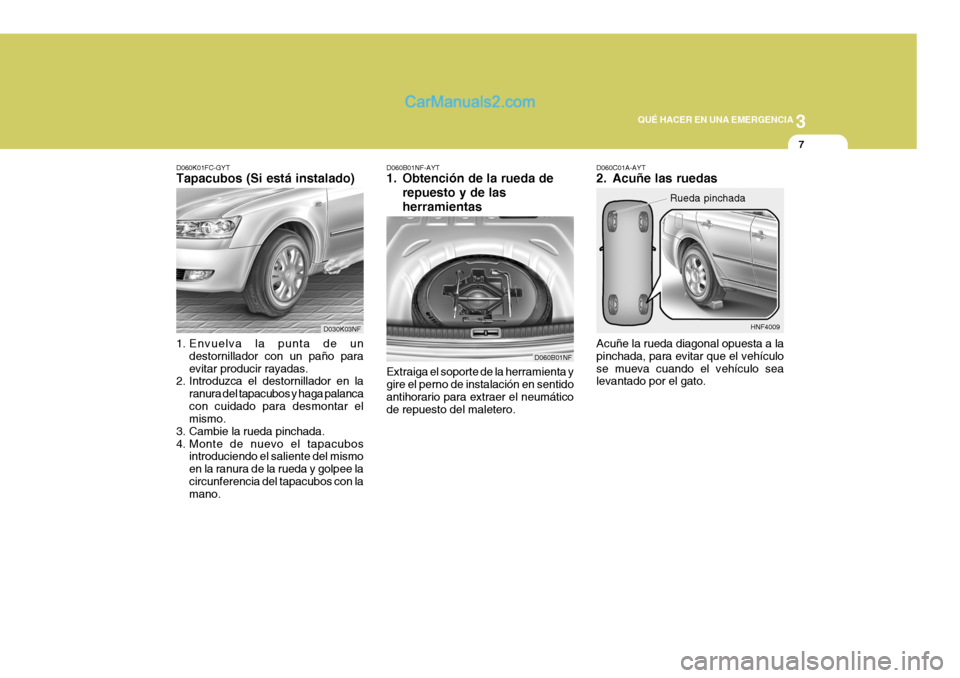

Extraiga el soporte de la herramienta y gire el perno de instalación en sentidoantihorario para extraer el neumático de repuesto del maletero.
D060B01NF-AYT
1. Obtención de la rueda de
repuesto y de las herramientas
D060B01NFD060C01A-AYT
2. Acuñe las ruedas Acuñe la rueda diagonal opuesta a la pinchada, para evitar que el vehículose mueva cuando el vehículo sea levantado por el gato.
HNF4009
Rueda pinchada
D060K01FC-GYT Tapacubos (Si está instalado)
D030K03NF
1. Envuelva la punta de un destornillador con un paño para evitar producir rayadas.
2. Introduzca el destornillador en la
ranura del tapacubos y haga palancacon cuidado para desmontar el mismo.
3. Cambie la rueda pinchada.
4. Monte de nuevo el tapacubos introduciendo el saliente del mismoen la ranura de la rueda y golpee lacircunferencia del tapacubos con la mano.

3QUÉ HACER EN UNA EMERGENCIA
8
D060D01A-AYT

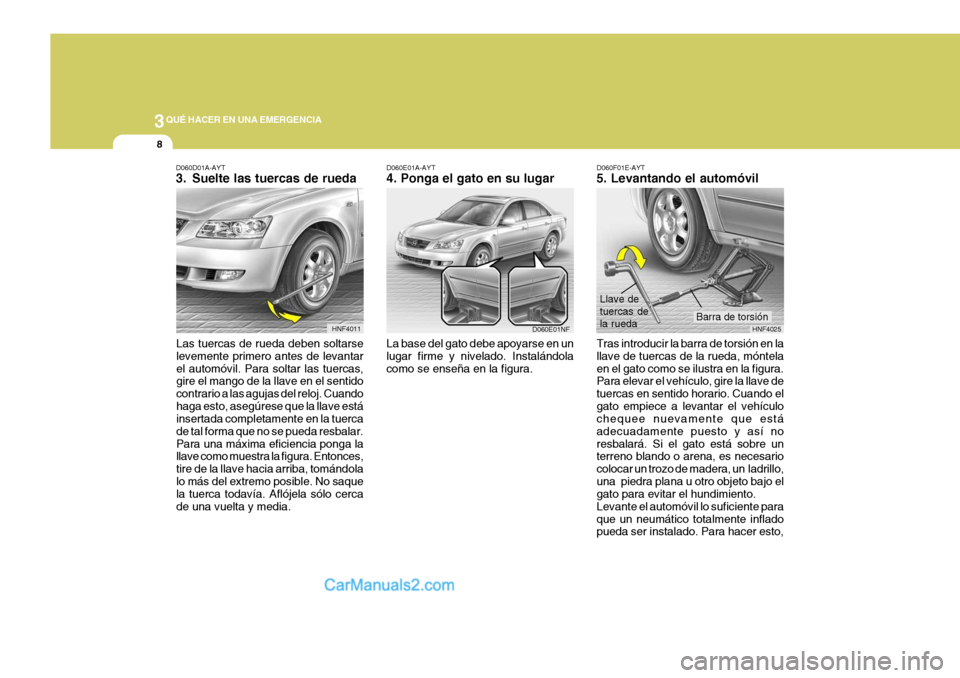

3. Suelte las tuercas de rueda
Las tuercas de rueda deben soltarse levemente primero antes de levantarel automóvil. Para soltar las tuercas, gire el mango de la llave en el sentido contrario a las agujas del reloj. Cuandohaga esto, asegúrese que la llave está insertada completamente en la tuerca de tal forma que no se pueda resbalar.Para una máxima eficiencia ponga la llave como muestra la figura. Entonces, tire de la llave hacia arriba, tomándolalo más del extremo posible. No saque la tuerca todavía. Aflójela sólo cerca de una vuelta y media. HNF4011
D060F01E-AYT 5. Levantando el automóvil Tras introducir la barra de torsión en la llave de tuercas de la rueda, móntelaen el gato como se ilustra en la figura. Para elevar el vehículo, gire la llave de tuercas en sentido horario. Cuando elgato empiece a levantar el vehículo chequee nuevamente que está adecuadamente puesto y así noresbalará. Si el gato está sobre un terreno blando o arena, es necesario colocar un trozo de madera, un ladrillo,una piedra plana u otro objeto bajo el gato para evitar el hundimiento. Levante el automóvil lo suficiente paraque un neumático totalmente inflado pueda ser instalado. Para hacer esto,
D060E01A-AYT 4. Ponga el gato en su lugar
La base del gato debe apoyarse en un lugar firme y nivelado. Instalándolacomo se enseña en la figura. D060E01NF
HNF4025
Barra de torsión
Llave de tuercas dela rueda

3
QUÉ HACER EN UNA EMERGENCIA
9
!ADVERTENCIA:

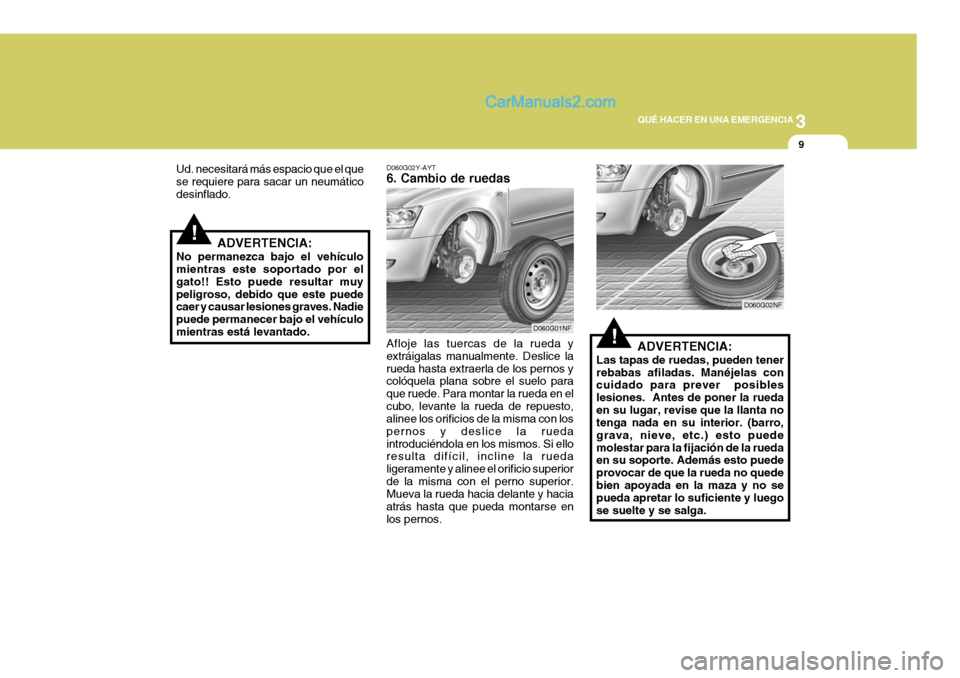

Las tapas de ruedas, pueden tener rebabas afiladas. Manéjelas con cuidado para prever posibles lesiones. Antes de poner la ruedaen su lugar, revise que la llanta no tenga nada en su interior. (barro, grava, nieve, etc.) esto puedemolestar para la fijación de la rueda en su soporte. Además esto puede provocar de que la rueda no quedebien apoyada en la maza y no se pueda apretar lo suficiente y luego se suelte y se salga. D060G02NF
D060G02Y-AYT 6. Cambio de ruedas Afloje las tuercas de la rueda y extráigalas manualmente. Deslice larueda hasta extraerla de los pernos y colóquela plana sobre el suelo para que ruede. Para montar la rueda en elcubo, levante la rueda de repuesto, alinee los orificios de la misma con los pernos y deslice la ruedaintroduciéndola en los mismos. Si ello resulta difícil, incline la rueda ligeramente y alinee el orificio superiorde la misma con el perno superior. Mueva la rueda hacia delante y hacia atrás hasta que pueda montarse enlos pernos. D060G01NF
!
Ud. necesitará más espacio que el que se requiere para sacar un neumáticodesinflado.
ADVERTENCIA:
No permanezca bajo el vehículo mientras este soportado por el gato!! Esto puede resultar muypeligroso, debido que este puede caer y causar lesiones graves. Nadie puede permanecer bajo el vehículomientras está levantado.

3QUÉ HACER EN UNA EMERGENCIA
10
D060H01O-AYT

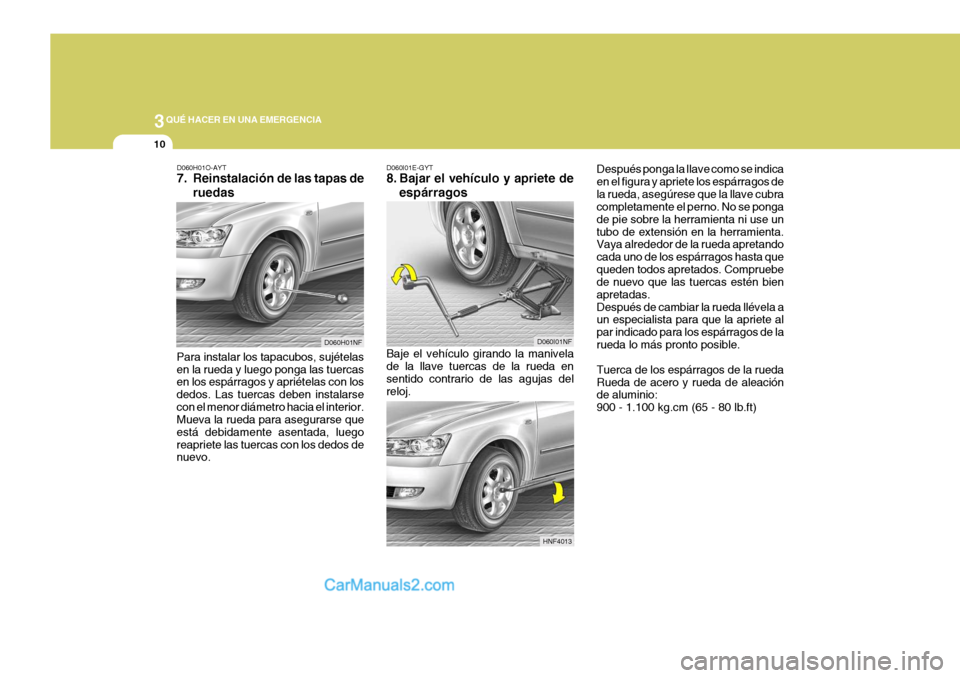

7. Reinstalación de las tapas de
ruedas
Para instalar los tapacubos, sujételas en la rueda y luego ponga las tuercas en los espárragos y apriételas con los dedos. Las tuercas deben instalarsecon el menor diámetro hacia el interior. Mueva la rueda para asegurarse que está debidamente asentada, luegoreapriete las tuercas con los dedos de nuevo. D060H01NFD060I01E-GYT
8. Bajar el vehículo y apriete de
espárragos
Baje el vehículo girando la manivela de la llave tuercas de la rueda ensentido contrario de las agujas del reloj.
D060I01NF Después ponga la llave como se indica en el figura y apriete los espárragos dela rueda, asegúrese que la llave cubra completamente el perno. No se ponga de pie sobre la herramienta ni use untubo de extensión en la herramienta. Vaya alrededor de la rueda apretando cada uno de los espárragos hasta quequeden todos apretados. Compruebe de nuevo que las tuercas estén bien apretadas.Después de cambiar la rueda llévela a un especialista para que la apriete al par indicado para los espárragos de larueda lo más pronto posible. Tuerca de los espárragos de la rueda Rueda de acero y rueda de aleación de aluminio: 900 - 1.100 kg.cm (65 - 80 lb.ft)
HNF4013

3
QUÉ HACER EN UNA EMERGENCIA

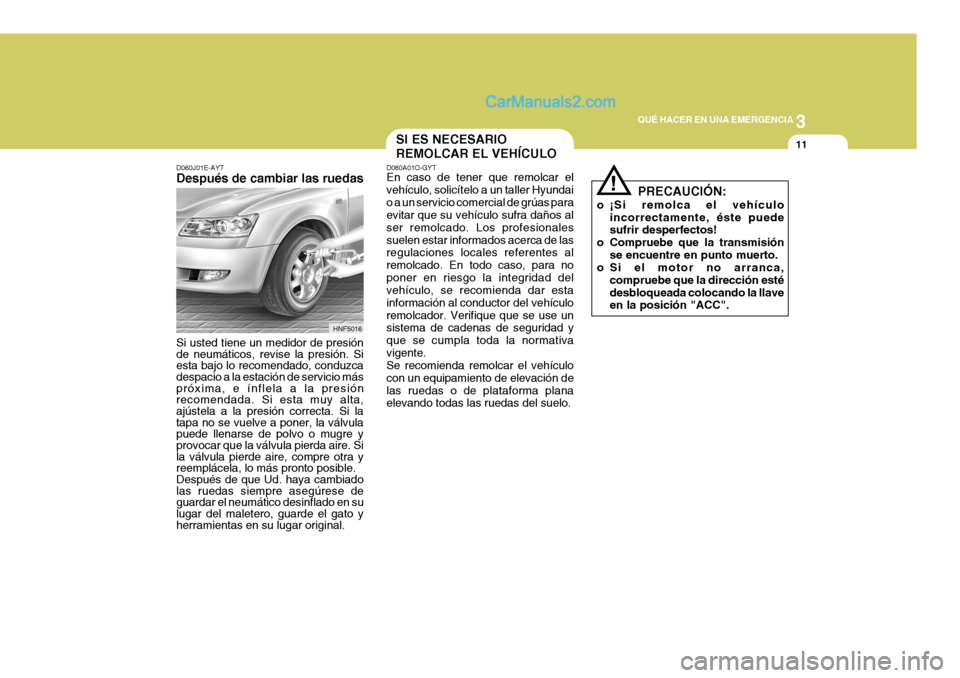

11SI ES NECESARIO REMOLCAR EL VEHÍCULO
D080A01O-GYT En caso de tener que remolcar el vehículo, solicítelo a un taller Hyundaio a un servicio comercial de grúas para evitar que su vehículo sufra daños al ser remolcado. Los profesionalessuelen estar informados acerca de las regulaciones locales referentes al remolcado. En todo caso, para noponer en riesgo la integridad del vehículo, se recomienda dar esta información al conductor del vehículoremolcador. Verifique que se use un sistema de cadenas de seguridad y que se cumpla toda la normativavigente. Se recomienda remolcar el vehículo con un equipamiento de elevación delas ruedas o de plataforma plana elevando todas las ruedas del suelo.
D060J01E-AYT Después de cambiar las ruedas Si usted tiene un medidor de presión de neumáticos, revise la presión. Siesta bajo lo recomendado, conduzca despacio a la estación de servicio más próxima, e ínflela a la presiónrecomendada. Si esta muy alta, ajústela a la presión correcta. Si la tapa no se vuelve a poner, la válvulapuede llenarse de polvo o mugre y provocar que la válvula pierda aire. Si la válvula pierde aire, compre otra yreemplácela, lo más pronto posible. Después de que Ud. haya cambiado las ruedas siempre asegúrese deguardar el neumático desinflado en su lugar del maletero, guarde el gato y herramientas en su lugar original.
HNF5016
PRECAUCIÓN:
o ¡Si remolca el vehículo incorrectamente, éste puede sufrir desperfectos!
o Compruebe que la transmisión
se encuentre en punto muerto.
o Si el motor no arranca,
compruebe que la dirección esté desbloqueada colocando la llave en la posición "ACC".
!

3QUÉ HACER EN UNA EMERGENCIA
12

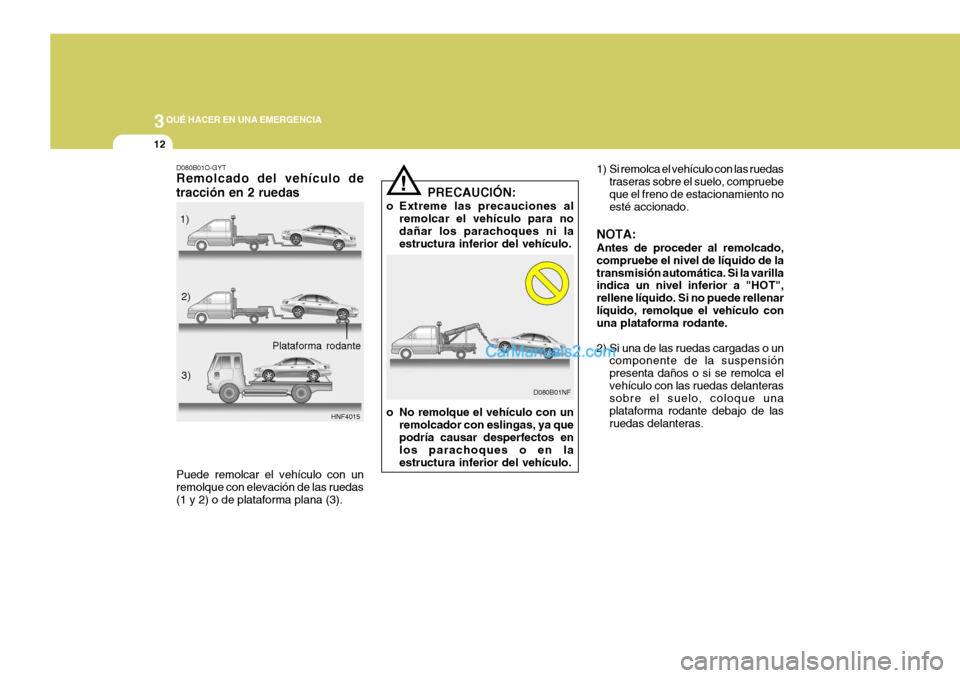

1) Si remolca el vehículo con las ruedas
traseras sobre el suelo, compruebe que el freno de estacionamiento no esté accionado.
NOTA: Antes de proceder al remolcado, compruebe el nivel de líquido de latransmisión automática. Si la varilla indica un nivel inferior a "HOT", rellene líquido. Si no puede rellenarlíquido, remolque el vehículo con una plataforma rodante.
2) Si una de las ruedas cargadas o un componente de la suspensión presenta daños o si se remolca elvehículo con las ruedas delanteras sobre el suelo, coloque una plataforma rodante debajo de lasruedas delanteras.
D080B01O-GYT Remolcado del vehículo de tracción en 2 ruedas
HNF4015
Puede remolcar el vehículo con un remolque con elevación de las ruedas (1 y 2) o de plataforma plana (3). 1)
2)
3)
Plataforma rodante
!
D080B01NF
PRECAUCIÓN:
o Extreme las precauciones al remolcar el vehículo para no dañar los parachoques ni laestructura inferior del vehículo.
o No remolque el vehículo con un remolcador con eslingas, ya que podría causar desperfectos en los parachoques o en laestructura inferior del vehículo.
