2005 Hyundai Sonata Manual del propietario (in Spanish)

8
INFORMACIÓN DEL CONSUMIDOR
3
I030A03Y-GYT

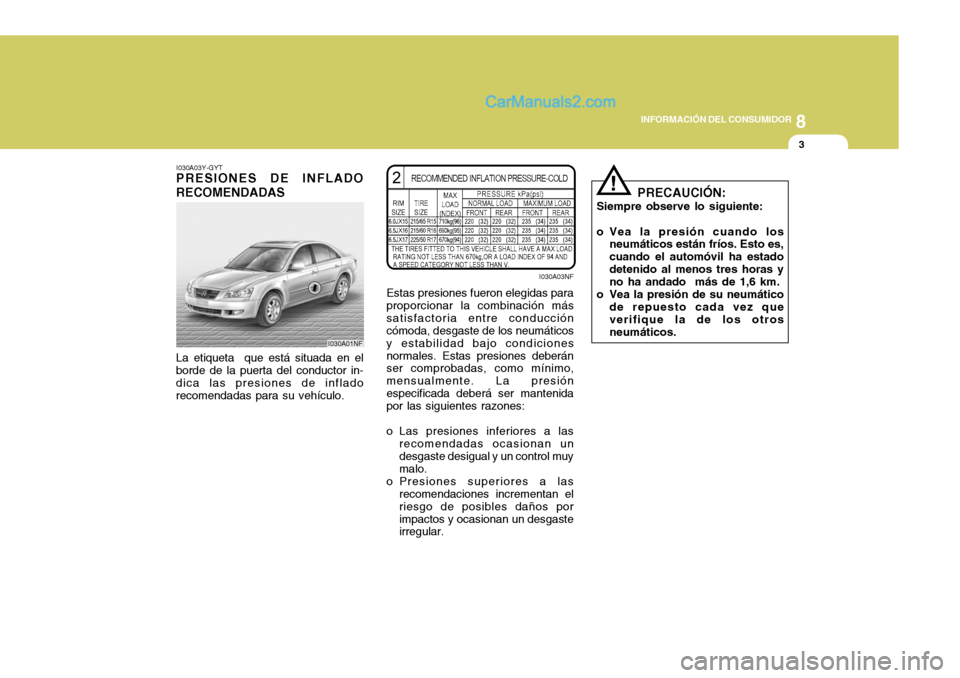

PRESIONES DE INFLADO RECOMENDADAS La etiqueta que está situada en el borde de la puerta del conductor in- dica las presiones de inflado recomendadas para su vehículo.
I030A01NF Estas presiones fueron elegidas para proporcionar la combinación mássatisfactoria entre conducción cómoda, desgaste de los neumáticos y estabilidad bajo condicionesnormales. Estas presiones deberán ser comprobadas, como mínimo, mensualmente. La presiónespecificada deberá ser mantenida por las siguientes razones:
o Las presiones inferiores a las
recomendadas ocasionan un desgaste desigual y un control muy malo.
o Presiones superiores a las recomendaciones incrementan el riesgo de posibles daños porimpactos y ocasionan un desgaste irregular. PRECAUCIÓN:
Siempre observe lo siguiente:
o Vea la presión cuando los neumáticos están fríos. Esto es, cuando el automóvil ha estadodetenido al menos tres horas y no ha andado más de 1,6 km.
o Vea la presión de su neumático de repuesto cada vez queverifique la de los otros neumáticos.
!
I030A03NF

8INFORMACIÓN DEL CONSUMIDOR
4
I040A01S-GYT NEUMÁTICOS DE NIEVE Si usted equipa su automóvil con neumáticos de nieve, éstos deben ser de las mismas medidas y capacidad de carga que los originales.Los neumáticos de nieve deben ser colocados en las cuatro ruedas; de otra forma, el resultado es un malagarre a la carretera. Los neumáticos de nieve deben tener 28 kPa (4 psi) más presión de aire que losneumáticos estándar en la etiqueta de neumáticos en el panel inferior, o superior al máximo de la presión enel lado del neumático. No conduzca más rápido de 120 km/h (75mph) cuando usted tenga neumáticos denieve. I060A01Y-GYT ROTACIÓN DE LOS NEUMÁTICOS El desgaste de los neumáticos, depende de la posición. Para incrementar la vida o duración de cada neumático, y para que eldesgaste sea uniforme, debe rotar las llantas cada 10.000 Kms. o 6.000 millas, como se indica en el grabado.Al rotar los neumáticos tenga cuidado de no cambiar su sentido de rodadura.
I060A01HP
Neumático de
repuesto
I050A02Y-GYT CADENAS PARA LLANTAS Las cadenas para los neumáticos deben ser instaladas en las ruedas delanteras. Asegúrese de que sean de las medidas correctas y siga lasinstrucciones del fabricante. Para minimizar el desgaste de los neumáticos y las cadenas, no empleelas cadenas más de lo necesario.!ADVERTENCIA:
Cuando conduzca en vías con
nieve o hielo, no sobrepase las 30 km/h (20 mph).

8
INFORMACIÓN DEL CONSUMIDOR
5

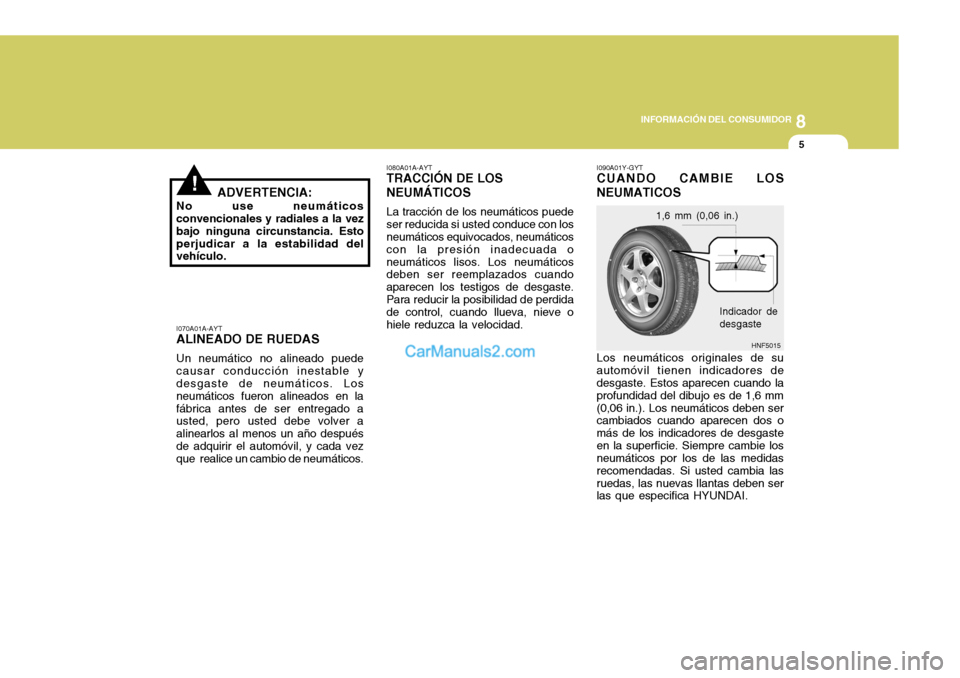

I070A01A-AYT ALINEADO DE RUEDAS Un neumático no alineado puede causar conducción inestable y desgaste de neumáticos. Los neumáticos fueron alineados en lafábrica antes de ser entregado a usted, pero usted debe volver a alinearlos al menos un año despuésde adquirir el automóvil, y cada vez que realice un cambio de neumáticos. I080A01A-AYT TRACCIÓN DE LOS NEUMÁTICOS La tracción de los neumáticos puede ser reducida si usted conduce con los neumáticos equivocados, neumáticos con la presión inadecuada oneumáticos lisos. Los neumáticos deben ser reemplazados cuando aparecen los testigos de desgaste.Para reducir la posibilidad de perdida de control, cuando llueva, nieve o hiele reduzca la velocidad.
!ADVERTENCIA:
No use neumáticos convencionales y radiales a la vez bajo ninguna circunstancia. Estoperjudicar a la estabilidad del vehículo.
Los neumáticos originales de su automóvil tienen indicadores de desgaste. Estos aparecen cuando la profundidad del dibujo es de 1,6 mm(0,06 in.). Los neumáticos deben ser cambiados cuando aparecen dos o más de los indicadores de desgasteen la superficie. Siempre cambie los neumáticos por los de las medidas recomendadas. Si usted cambia lasruedas, las nuevas llantas deben ser las que especifica HYUNDAI.
I090A01Y-GYT CUANDO CAMBIE LOS NEUMATICOS
HNF5015
Indicador de desgaste
1,6 mm (0,06 in.)

8INFORMACIÓN DEL CONSUMIDOR

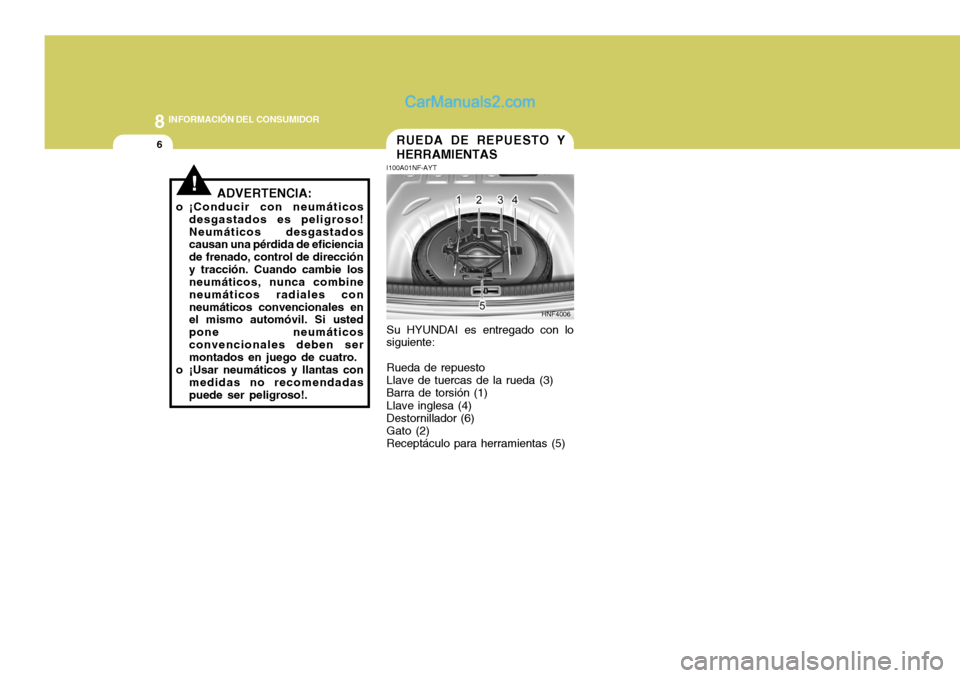

6RUEDA DE REPUESTO Y HERRAMIENTAS
I100A01NF-AYT Su HYUNDAI es entregado con lo
siguiente:
Rueda de repuesto Llave de tuercas de la rueda (3) Barra de torsión (1) Llave inglesa (4) Destornillador (6) Gato (2) Receptáculo para herramientas (5) HNF4006
!ADVERTENCIA:
o ¡Conducir con neumáticos desgastados es peligroso! Neumáticos desgastados causan una pérdida de eficiencia de frenado, control de direccióny tracción. Cuando cambie los neumáticos, nunca combine neumáticos radiales conneumáticos convencionales en el mismo automóvil. Si usted pone neumáticosconvencionales deben ser montados en juego de cuatro.
o ¡Usar neumáticos y llantas con medidas no recomendadaspuede ser peligroso!.

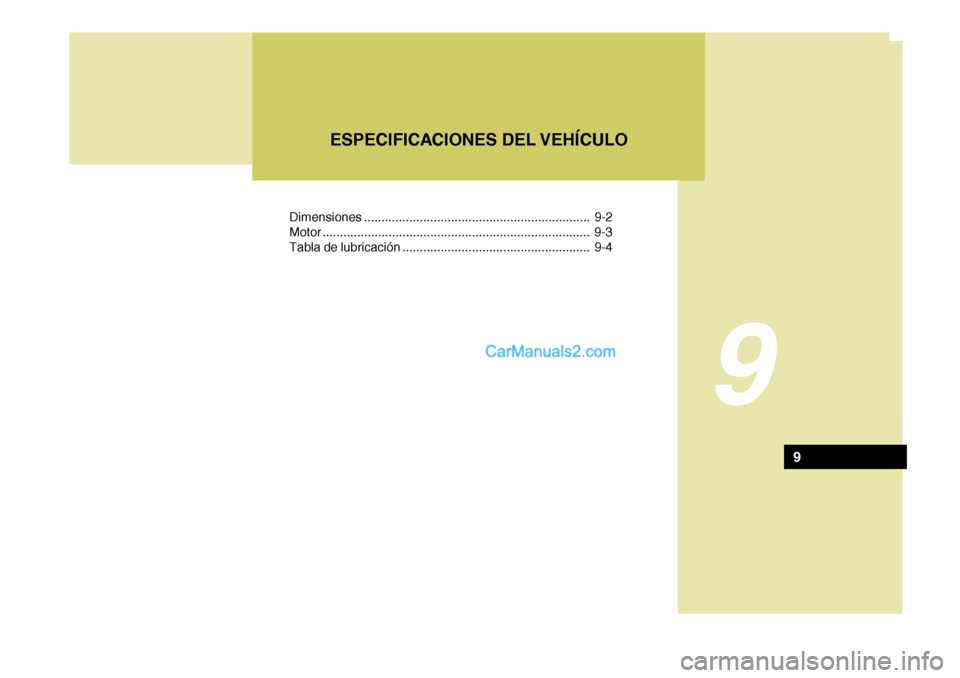

Dimensiones ................................................................. 9-2
Motor ... ........................................................... ............... 9-3
Tabla de lubricación ...................................................... 9-4
9
ESPECIFICACIONES DEL VEHÍCULO
9

9
2
ESPECIFICACIONES DEL VEHÍCULO

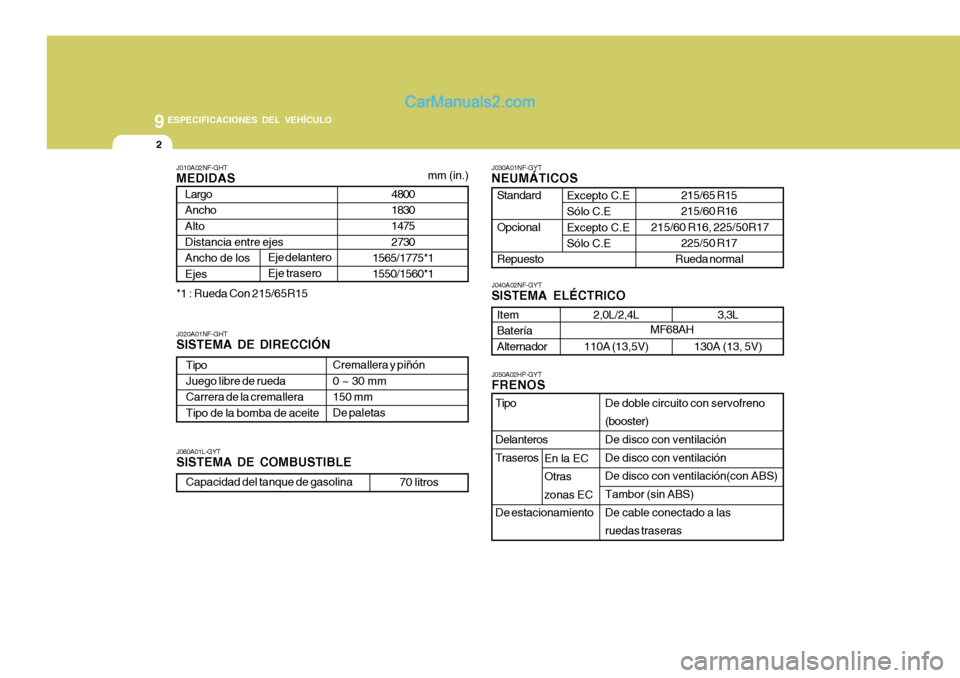

J060A01L-GYT SISTEMA DE COMBUSTIBLEJ030A01NF-GYTNEUMÁTICOS
Standard OpcionalRepuesto
J040A02NF-GYT SISTEMA ELÉCTRICO
Capacidad del tanque de gasolina 70 litros 215/65 R15 215/60 R16
215/60 R16, 225/50R17 225/50 R17
Rueda normal
4800 1830 14752730
1565/1775*11550/1560*1
J010A02NF-GHT MEDIDASLargo AnchoAlto Distancia entre ejes Ancho de losEjes
Eje delantero Eje trasero
mm (in.)
Tipo Juego libre de rueda Carrera de la cremallera Tipo de la bomba de aceite
Cremallera y piñón0 ~ 30 mm150 mm De paletas
J020A01NF-GHT SISTEMA DE DIRECCIÓN
Item Batería Alternador2,0L/2,4L
110A (13,5V)3,3L
130A (13, 5V)
MF68AH
*1 : Rueda Con 215/65R15
J050A02HP-GYT FRENOSDe doble circuito con servofreno (booster)De disco con ventilación De disco con ventilación De disco con ventilación(con ABS)Tambor (sin ABS) De cable conectado a las ruedas traseras
Tipo Delanteros Traseros De estacionamiento
Excepto C.E Sólo C.E Excepto C.ESólo C.E
En la EC Otraszonas EC

9
ESPECIFICACIONES DEL VEHÍCULO
3
4 cilindros en línea DOHC 1 - 3 - 4 - 2
CHAMPION : RC10YC4, NGK : BKR5ES-11 CHAMPION : RC10YC, NGK : BKR5ES
0,7 ~ 0,8 mm650 ± 100
BTDC 8° ± 5° 0,17 ~ 0,23 mm 0,27 ~ 0,33 mm
1,0 ~ 1,1 mm
ARTÍCULO
Tipo de motorDiámetro y carrera (mm)Desplazamiento en centímetros cub. (cc) Orden de encendido Reglaje de las válvulas(Motor frío) Bujías Diámetro de las bujías Velocidad al Ralentíen r.p.m Avance de encendido Admisión Escape Sin plomoCon plomo Sin plomo Con plomoMOTOR
J070A02NF-GHT
3,3 L
6 cilindros en línea DOHC
92,0 x 83,83.342
1 - 2 - 3 - 4 - 5 - 6
IFR5G-11* - -
620 ± 100
BTDC 10° ± 5°2,0L
86 x 86 1.9982,4L
88 x 97 2.359

9
4
ESPECIFICACIONES DEL VEHÍCULO

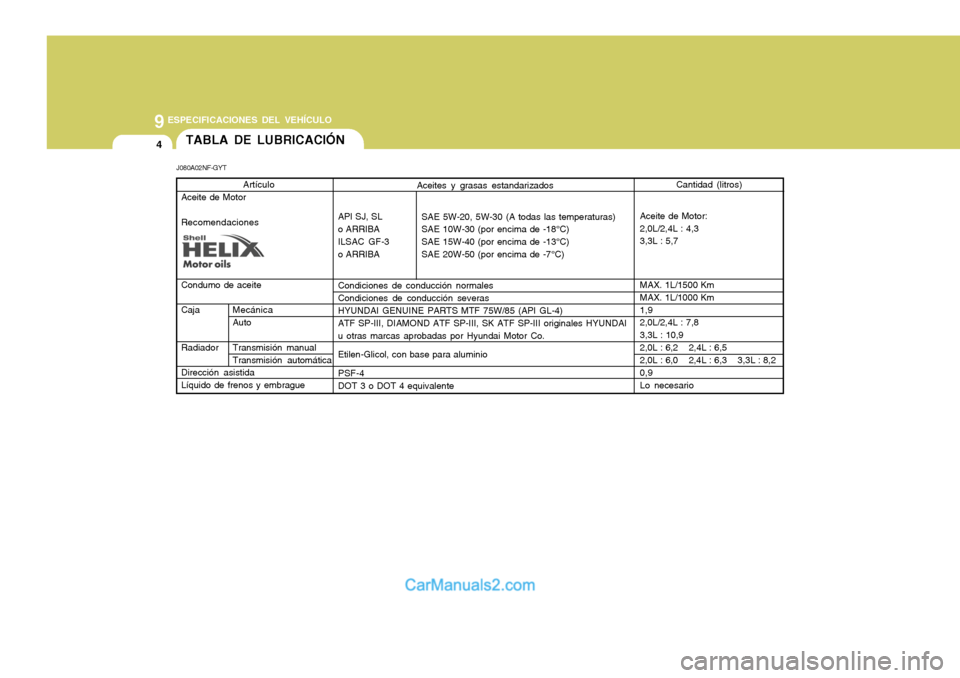

Aceites y grasas estandarizados
API SJ, SL o ARRIBA ILSAC GF-3o ARRIBA Condiciones de conducción normales Condiciones de conducción severas HYUNDAI GENUINE PARTS MTF 75W/85 (API GL-4) ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III originales HYUNDAIu otras marcas aprobadas por Hyundai Motor Co. Etilen-Glicol, con base para aluminioPSF-4 DOT 3 o DOT 4 equivalente
Artículo
Aceite de Motor Recomendaciones Condumo de aceite Caja Mecánica Auto
Radiador Transmisión manualTransmisión automática
Dirección asistidaLíquido de frenos y embrague
TABLA DE LUBRICACIÓN
J080A02NF-GYT
Cantidad (litros)
Aceite de Motor: 2,0L/2,4L : 4,3 3,3L : 5,7 MAX. 1L/1500 Km MAX. 1L/1000 Km1,9 2,0L/2,4L : 7,8 3,3L : 10,92,0L : 6,2 2,4L : 6,5 2,0L : 6,0 2,4L : 6,3 3,3L : 8,2 0,9Lo necesario
SAE 5W-20, 5W-30 (A todas las temperaturas) SAE 10W-30 (por encima de -18°C) SAE 15W-40 (por encima de -13°C)SAE 20W-50 (por encima de -7°C)
