2005 Hyundai Getz Manual do proprietário (in Portuguese)

QUE FAZER NUMA EMERGÊNCIA 2- 5
C050A01A-GPT
ARRANQUE Para motor MPI
AVISO:
Nunca deixe o motor a trabalhar
dentro de uma área fechada ou pouco ventilada durante mais tempo que o necessário para retirara viatura. A libertação de monóxido de carbono é inodora e por isso pode ser fatal.
SC090D2-FP
PARA TIRAR A CHAVE DA IGNIÇÃO
1. Gire a chave da ignição para a posição "ACC".
2. Simultâneamente, empurre e gire a chave da ignição no sentido
inverso ao dos pontos d orelógio, da posição "ACC" até à posição "LOCK".
3. A chave pode ser retirada quando estiver na posição "LOCK". C051A01O-APT
ARRANQUE (MOTOR DIESEL) MOTOR FRIO
o Mova a chave para a posição "ON"
e espere que a luz de pré- aquecimento se apague.
o Mova a chave para a posição "START" para ligar o motor atéeste começar a funcionar.
MOTOR QUENTE
o Mova a chave para a posição "START". Se o motor não pegar àprimeira tentativa, espere uns segundos e tente de novo utilizando a luz de pré-aquecimento.
C070C01E
LOCK
ACC
ON
STARTC050A01E
!
TB por-2.p65 7/19/2005, 3:44 PM
5

2- 6 QUE FAZER NUMA EMERGÊNCIA
C050B01HP
âmbar vermelha ACESA
âmbar vermelha APAGADA
C050B02S-GPT CONDIÇÕES NORMAIS Processo de arranque:
1. Introduza a chave e coloque o cinto
de segurança.
2. Coloque a alavanca das mudanças em ponto morto ( caixa de velocidades manual) ou na posição "P" ( Park ) ( caixa de velocidadesautomática ).
3. Depois de pôr a chave da ignição na posição "ON", certifique-se de que todas as luzes de aviso e manómetros estão a funcionarcorrectamente, antes de ligar o motor.
4. Nos veículos com motor diesel, rodar a chave da ignição para aposição ON. A âmbar indicadora de pré-incandescência iluminar-se-á a vermelho e, passados alguns segundos, passará a verde, indicando que o pré-aquecimentose encontra concluído. NOTA: Se o motor não arrancar 10
segundos depois de completado o pré-aquecimento, rode a chave na ignição para a posição "LOCK"seguidamente para a posição "ON" e recomece o pré-aquecimento. AVISO:
Assegure-se de que carregou no
pedal da embraiagem a fundo an- tes de meter qualquer mudança, pois caso isso não aconteça, poderá causar sérios danos ao seuautomóvel ou inclusivamente, magoar alguém que se encontre dentro ou perto do veículo, emresultado do movimento que este possa fazer caso o pedal da embraiagem não esteja totalmenteno fundo.
5. Gire a chave até à posição "START" e largue assim que omotor entre em funcionamento.
!
TB por-2.p65 7/19/2005, 3:44 PM
6

QUE FAZER NUMA EMERGÊNCIA 2- 7
C070A01TB
C070A01TB-GPT
OPERAÇÃO DE UMA CAIXA DE VELOCIDADES MANUAL
O seu HYUNDAI está equipado com
uma caixa de velocidades do tipo convencional, cujo esquema se encontra representado na figura eimpresso no topo da alavanca das mudanças. É do tipo sincronizado, tanto para mudanças altas, como paramudanças baixas, o que facilita as operações.
Para engatar a marcha atrás, puxar a
patilha de prevenção.
(Tipo B : Tipo diesel).
C055B01B-GPT
ARRANQUE E PARAGEM DO MOTOR EQUIPADO COM TURBO COMPRESSOR EPERMUTADOR DE CALOR(MOTOR DIESEL)
(1) Não elevar as rotações do motor
imediatamente após o ter ligado. Se o motor estiver frio deixe o motor a trabalhar ao ralanti du-rante alguns segundos antes de partir, para permitir uma boa lubrificação do turbo compressor.
(2) Após conduzir a alta velocidade ou
durante longos períodos, comelavadas cargas do motor, o motor deverá funcionar ao ralenti durante 1 minuto aproximadamente antesde ser desligado. Este tempo ao ralenti permite ao turbo compressor arrefecer antes de desligar o motor.
AVISO:
Não desligue o motor logo depois
de este ter sido sujeito a uma grandecarga. Se o fizer poderá causargrandes estragos no motor e no turbo compressor.
!
NOTA:
o Para engrenar a marcha atrás, leve a alavanca a ponto morto durante cerca de 3 segundos, como veículo completamente imobiliza-do. Mova, então, a alavanca das mudanças para aposição de marcha atràs.
o A baixas temperaturas, a engrenagem das mudanças pode ser difícil enquanto o fluido de lubrificação da caixa nãoaquece. Trata-se de uma situação normal que não provoca danos à transmissão.
o Com a viatura totalmente parada, se tornar difícil engrenar a 1ª ouR (Marcha atrás), colocar aalavanca na posição N (ponto morto) e largar o pedal da embraiagem. Voltar a pressionaro pedal da embraiagem e engrenar a 1ª ou R.
o Não utilizar a alavanca de velocidades para apoiar a mão durante a condução, pois talpode dar origem ao desgaste prematuro das forquilhas das mudanças.
TB por-2.p65 7/19/2005, 3:44 PM
7

2- 8 QUE FAZER NUMA EMERGÊNCIA
CUIDADO:
Quando mudar 5ª para 4ª velocidade, deve fazê-lo com precaução para não pressionar a alavanca dasmudanças para os lados e inadvertidamente engrenar a 2ª em vez da 4ª velocidade. Tal reduçãopode causar um aumento de velocidade do motor a um ponto que o conta rotações (se equipado)entrará na zona vermelha. Este excesso de rotação do motor pode causar sérios estragos no motor B070B01A-APT
COMO USAR A EMBRAIAGEM
Deve carregar-se a fundo no pedalda embraiagem sempre que se en-grenar uma marcha, soltando-o suavemente depois. Não descanse o pé em cima do pedal da embraiagem enquanto conduz, pois isto produz um desgastedesnecessário da embraiagem.Não carregue parcialmente naembraiagem para segurar o carronuma inclinação, pois isto poderá também desgastar desnecessariamente a embraiagem.Nestas circuntâncias, utilize o travão de mão. A embraiagem deve sempre voltar à posição inicial quando se sol-ta. Não carregue na embraiagem de formarápida e repetidamente. C070E02A-GPT
PONTOS RECOMENDADOSRecomendada
km/h
20Km/h (15 milhas) 40Km/h (25 milhas) 55Km/h (35 milhas) 75Km/h (45 milhas)Mude
de-para
1-2 2-3 3-4 4-5
Os pontos de engrenagem das
mudanças que aparecem acima são os recomendados para a maior economia de combustível e melhor performance.
!
TB por-2.p65 7/19/2005, 3:44 PM
8

QUE FAZER NUMA EMERGÊNCIA 2- 9
C070D02A-APT
PRÁTICAS PARA UMA BOA CONDUÇÃO
o Nunca faça uma descida com a
caixa de velocidades em ponto morto o que é extremamente perigoso. Faça-o sempre com a caixa de marcha engrenada.
o Não utilize demasiadamente os travões, pois pode causar o seusobreaquecimento e maufuncionamento. Quando descer um plano inclinado, abrande e reduza a mudança. Actuando desta forma,o motor ajuda a reduzir a velocidade do carro.
o Abrande, antes de reduzir a mudança, de forma a não sobrecar- regar o motor, o que poderiacausar-lhe danos.
o Abrande quando houver ventos
cruzados, pois assim terá um maiorcontrole sobre o veículo. o Certifique-se que o veículo está
completamente imobilizado an-tesde engrenar a marcha atrás. A caixade velocidades poderá sofrer danos caso não tome esta precaução. Para engrenar a mar-cha atrás, carregueno pedal da embraiagem, ponha a alavanca das mudanças em ponto morto, espere um momento eengrene, então, a marcha atrás.
o Conduza com muito cuidado em superfícies escorregadias. Tenha especial AVISO quando travar, acelerar ou engrenar mudanças.Numa superfície escorregadia, a alteração brusca de uma mudança ou da velocidade pode ocasionar aperda de tracção, e com isto, a perda do controlo do veículo.

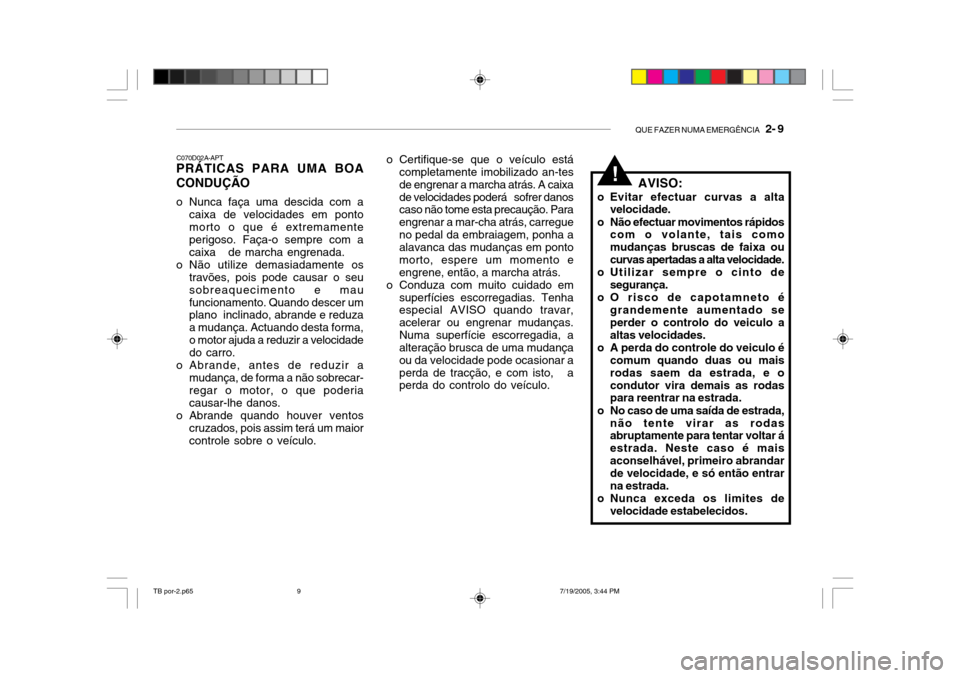

!AVISO:
o Evitar efectuar curvas a alta velocidade.
o Não efectuar movimentos rápidos com o volante, tais como mudanças bruscas de faixa oucurvas apertadas a alta velocidade.
o Utilizar sempre o cinto de segurança.
o O risco de capotamneto é grandemente aumentado seperder o controlo do veiculo a altas velocidades.
o A perda do controle do veiculo é comum quando duas ou mais rodas saem da estrada, e ocondutor vira demais as rodas para reentrar na estrada.
o No caso de uma saída de estrada, não tente virar as rodasabruptamente para tentar voltar á estrada. Neste caso é maisaconselhável, primeiro abrandar de velocidade, e só então entrar na estrada.
o Nunca exceda os limites de velocidade estabelecidos.
TB por-2.p65 7/19/2005, 3:44 PM
9

2- 10 QUE FAZER NUMA EMERGÊNCIA
SC110B1-FP
O FUNCIONAMENTO EM CADA POSIÇÃO É O SEGUINTE: o "P" ( Parado/Estacionado )
Para manter o veículo num
determinado lugar quando estacionado ou no momento doarranque, coloque a alavanca na posição "P". Ao estacionar o veículo, accione o travão de mão e coloque aalavanca na posição "P".
C090A01A-GPT CAIXA AUTOMÁTICA A caixa automática Hyundai, altamente eficiente, possui quatro velocidades para a frente e uma velocidade à rectaguarda, assim comoo sistema convencional que se mostra em baixo. À noite, com o interruptor de multi-funções na primeira posição,o símbolo correspondente à mudança seleccionada aparecerá no mostrador. NOTA:
Pressione o pedal de travão e
carregue no botão quando mudar de velocidade.
Carregue no botão quando
mudar de velocidade.
A alavanca das mudanças
movimenta-se livremente.
Para uma excelente economia de
combustível, acelere gradualmente. Acaixa passará automaticamente para a segunda, depois para terceira velocidade e, seguidamente, para"over drive".
HTB185
CUIDADO:
Nunca coloque a alavanca das mudanças na posição "R" ou "P" com o veículo em andamento.
!
CUIDADO:
Nunca coloque o selector da
mudança na posição "P" até o veículo estar completamenteparado. Se não considerar este aspecto, pode-rá danificar seriamente a caixa de velocidades.!
TB por-2.p65 7/19/2005, 3:44 PM
10

QUE FAZER NUMA EMERGÊNCIA 2- 11
SC110E1-FP
o "D" ( Condução )
É usada para a condução normal. A caixa passa pelas 4 velocidades de forma sequencial, dando melhoreconomia e força.Nunca reduza manualmente para "2"ou para "1" quando o veículo for a umavelocidade superior a 95Km/h ( 60mph). SC110F1-FP
o "2" (Segunda)
Utiliza-se em pisos escorregadios,
subidas ou descidas. "2" é uma velocidade que
automaticamente muda entre a 1ª e a2ª, isto quer dizer que nunca atingirá a terceira. De qualquer forma, deve passar-se à terceira (D) manualmente,quando o veículo exceder a velocidade prevista para as mudanças anteriores, afim de que o motor nãofique sobre-esforçado e volte às condições normais.
SC110C1-FP
o "R" ( Marcha atrás )
Serve para fazer recuar o veículo. O carro deverá estar completamenteparado, antes de colocar a alavanca na posição "R".
SC110D1-FP
o "N" ( Ponto Morto/Neutro )
Na posição "N" a caixa de velocidades
estará em ponto morto, o que significaque a caixa não está engrenada. Pode arrancar nesta posição, embora nãoseja aconselhável, salvo se o motor for abaixo com o carro em movimento. C090H01A-GPTNOTA:
o Para um funcionamento suave,
carregar no pedal do travão quando mudar de "N" ou "P" para uma relação para a frente ou a marcha-atrás.
o A chave da ignição deve estar na posição "ON" e o pedal do travãocompletamente carregado paradeslocar a alavanca da posição "P" para qualquer uma das outras posições. (se montado)
o É sempre possível passar das
posições "R", "N", "D", "2" ou"L" para a posição "P".
SC110G1-FP
o "L" ( Mudança Baixa )
Usada só para subidas muito
íngremes ou muito inclinadas, comofreio do motor. Quando usar a posição"L", a caixa deve passar anteriormente pela posição "2", de forma a reduzir a velocidade do automóvel. Nãoultrapasse os 50Km/h (31mph) na posição "L", assim, a passagem para a 2ª faz-se quando o carro excede avelo-cidade indicada e, à medida que a velocidade aumenta, deve engre- nar a 3ª afim de evitar sobrecarga domotor.
TB por-2.p65 7/19/2005, 3:44 PM
11

2- 12 QUE FAZER NUMA EMERGÊNCIA
C090I02A-GPT
C090N03A-APT
PRÁTICAS PARA UMA BOA CONDUÇÃO
o Nunca mude a alavanca selectora
da posição "P" ou "N" para qualquer outra posição, estando com o pé no acelerador.
o Quando o veículo estiver em movimento, nunca mude a alavancapara a posição "P".
o Certifique-se de que o veículo está
completamente parado antes deutilizar a posição "R".
o Nunca desça um piso inclinado com a
caixa de velocidades em ponto morto,pois pode ser extremamente perigoso. Movimente o carro sempre com uma mudança engrenada.
o Não esforce demasiado os travões, pois pode causar-lhesobreaquecimento e mau funcionamento. Ao descer um piso inclinado engrene uma mudançamais baixa. Ao fazê-lo, o próprio motor irá ajudar a travar o carro. o Quando passar para uma mudança
mais baixa, abrande, pois caso contrário, esta não engrenará bem.
o Utilize sempre o travão de mão, não utilize a posição "P" como sua substituta. Aumente as precauções quando conduzir sobre pavimentoescorregadio. Tome especial AVISO quando acelerar, travar ou engrenar mudanças. Num piso escorregadio,uma mudança engrenada bruscamente pode conduzir à perda de tracção e, consequentemente, àperda do controlo do veículo.
o Ligue o "overdrive" para obter uma
maior economia de combusível e uma condução suave. Mas, se for necessário utilizar a posição "D"devido à inclinação do piso e suas curvas e contracurvas, necessitando, assim de reduzirconstantemente de 4ª para 3ª, é recomendável que utilize o botão do overdrive, ligando e desligandoconforme a necessidade.
CUIDADO:
o Engate "P" ou "R" só quando o veículo estiver completamenteimobilizado.
o Não acelere em marcha atrás ou
marcha em frente com o automóvel travado.
o Utilize sempre o pedal do travão quando mudar da posição "P"ou "N", para a posição "R", "D", "2" ou "L".
o Não utilize a posição "P" (Park)
em vez do travão de mão. Traveo carro com o travão de mão, leve a manete das mudanças à posição "P" (Park) e, caso saiado veículo, ainda que por momentos, desligue a ignição. Nunca deixe o seu veículo como motor a trabalhar sem condutor.
o Ao arrancar numa subida
íngreme, o veículo poderá quererrolar para trás. A colocação da alavanca das mudanças em 2ª (segunda velocidade), ajudará aimpedir o veículo de rolar para trás.
!
o Verifique, regularmente, o níveldo fluído d a caixa de
velocidades automática e reponha-o, caso seja necessário.
!AVISO:
o Evitar efectuar curvas a alta velocidade.
