2005 BMW MOTORRAD K 1200 LT Betriebsanleitung (in German)

31
Übersicht und Bedienung
1

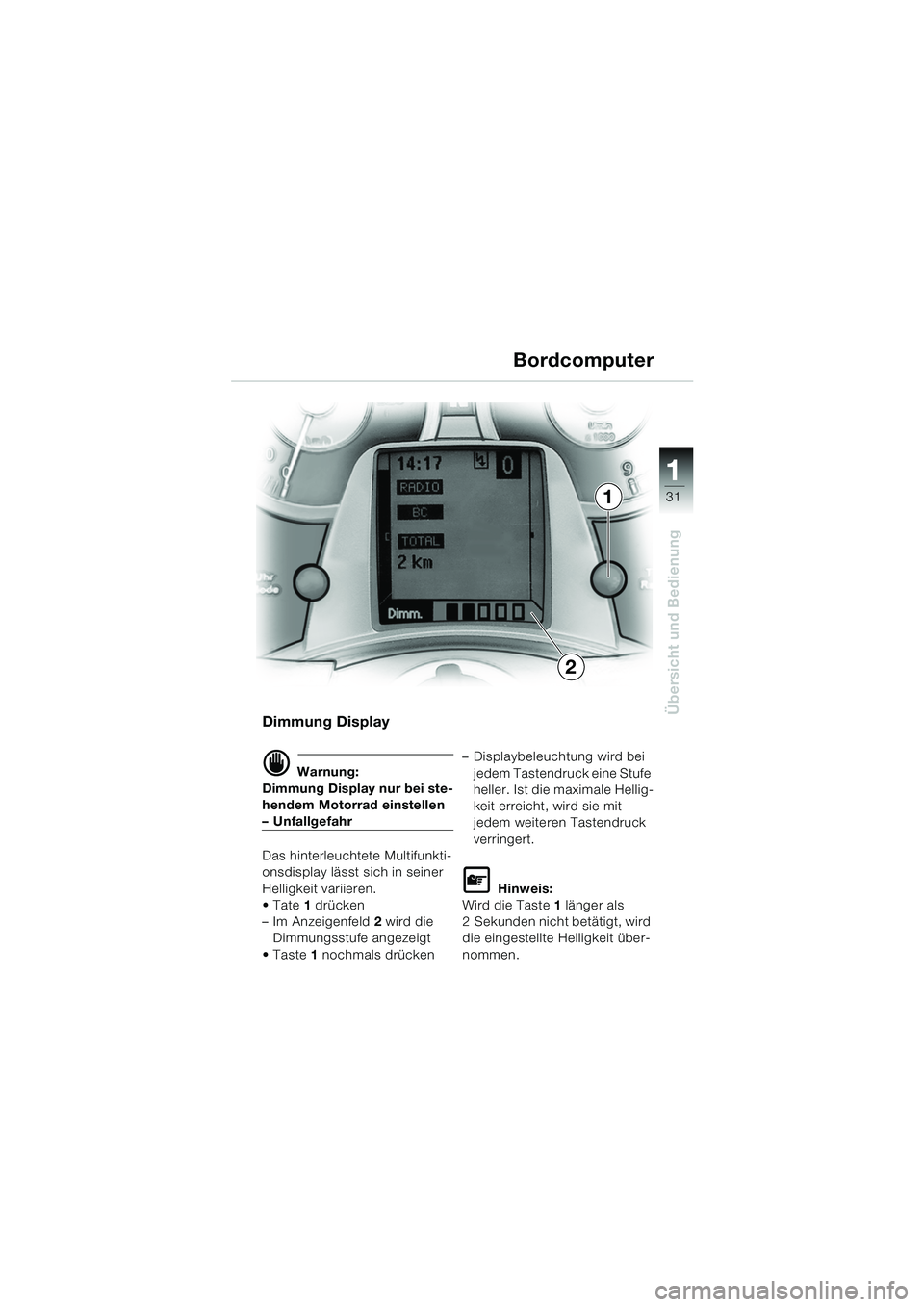

Bordcomputer
Dimmung Display
d Warnung:
Dimmung Display nur bei ste-
hendem Motorrad einstellen
– Unfallgefahr
Das hinterleuchtete Multifunkti-
onsdisplay lässt sich in seiner
Helligkeit variieren.
Tate 1 drücken
– Im Anzeigenfeld 2 wird die
Dimmungsstufe angezeigt
Taste 1 nochmals drücken – Displaybeleuchtung wird bei
jedem Tastendruck eine Stufe
heller. Ist die maximale Hellig-
keit erreicht, wird sie mit
jedem weiteren Tastendruck
verringert.
L Hinweis:
Wird die Taste 1 länger als
2 Sekunden nicht betätigt, wird
die eingestellte Helligkeit über-
nommen.
1
2
10LT01d6.fm Seite 31 Dienstag, 12. Juli 2005 8:27 08

32
Übersicht und Bedienung
1

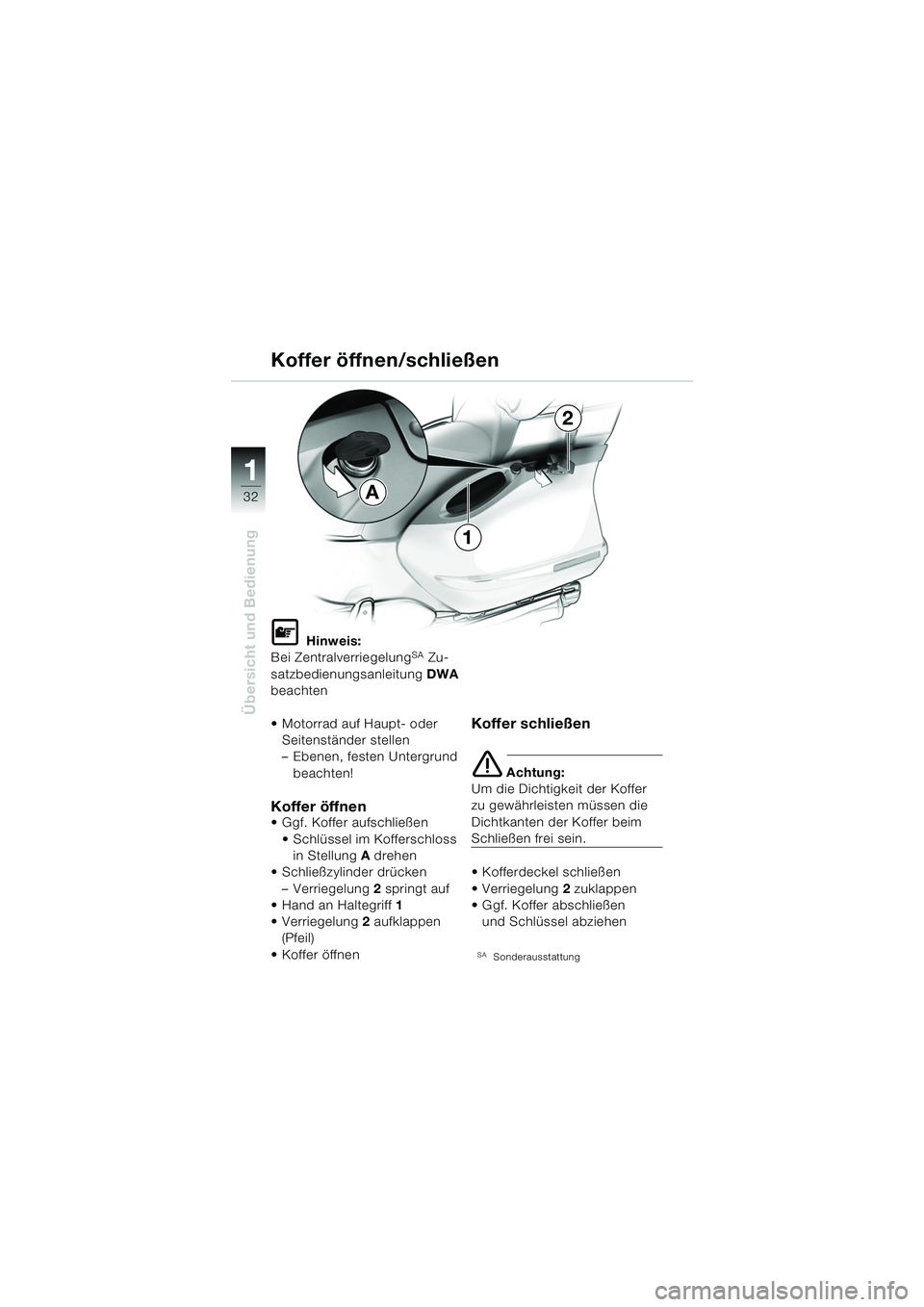

Koffer öffnen/schließen
L Hinweis:
Bei ZentralverriegelungSA Zu-
satzbedienungsanleitung DWA
beachten
 Motorrad auf Haupt- oder Seitenständer stellen
– Ebenen, festen Untergrund
beachten!
Koffer öffnen Ggf. Koffer aufschließen  Schlüssel im Kofferschloss in Stellung A drehen
 Schließzylinder drücken
– Verriegelung 2 springt auf
 Hand an Haltegriff 1
 Verriegelung 2 aufklappen
(Pfeil)
 Koffer öffnen
Koffer schließen
e Achtung:
Um die Dichtigkeit der Koffer
zu gewährleisten müssen die
Dichtkanten der Koffer beim
Schließen frei sein.
 Kofferdeckel schließen
 Verriegelung 2 zuklappen
 Ggf. Koffer abschließen
und Schlüssel abziehen
SASonderausstattung
A
1
2
10LTbkd6.book Seite 32 Freitag, 1. Juli 2005 8:41 08

33
Übersicht und Bedienung
1

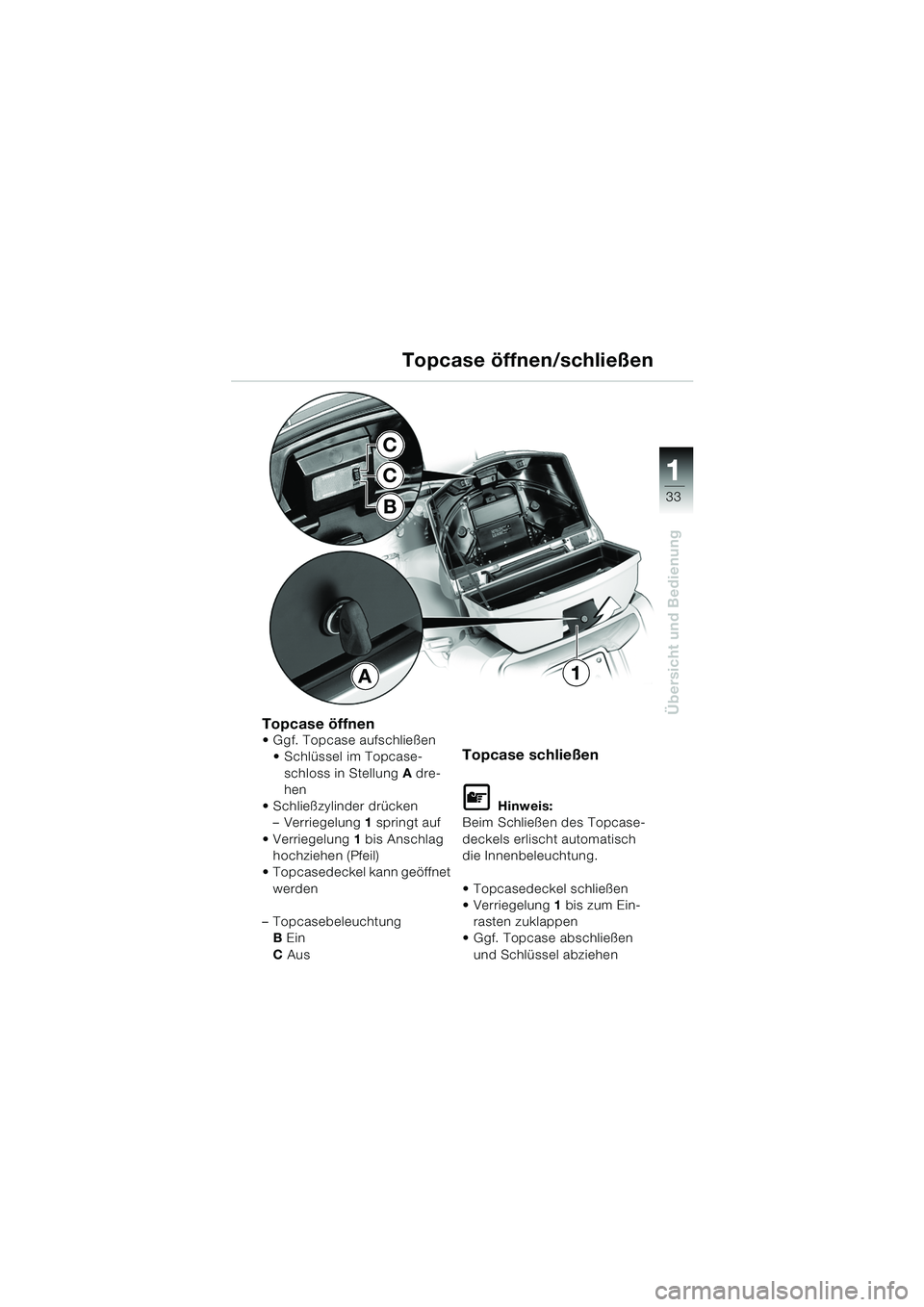

Topcase öffnen/schließen
Topcase öffnen Ggf. Topcase aufschließen  Schlüssel im Topcase-schloss in Stellung A dre-
hen
 Schließzylinder drücken – Verriegelung 1 springt auf
 Verriegelung 1 bis Anschlag
hochziehen (Pfeil)
 Topcasedeckel kann geöffnet
werden
– Topcasebeleuchtung B Ein
C AusTopcase schließen
L Hinweis:
Beim Schließen des Topcase-
deckels erlischt automatisch
die Innenbeleuchtung.
 Topcasedeckel schließen
 Verriegelung 1 bis zum Ein-
rasten zuklappen
 Ggf. Topcase abschließen
und Schlüssel abziehen
A1
C
C
B
10LTbkd6.book Seite 33 Freitag, 1. Juli 2005 8:41 08

34
Übersicht und Bedienung
1

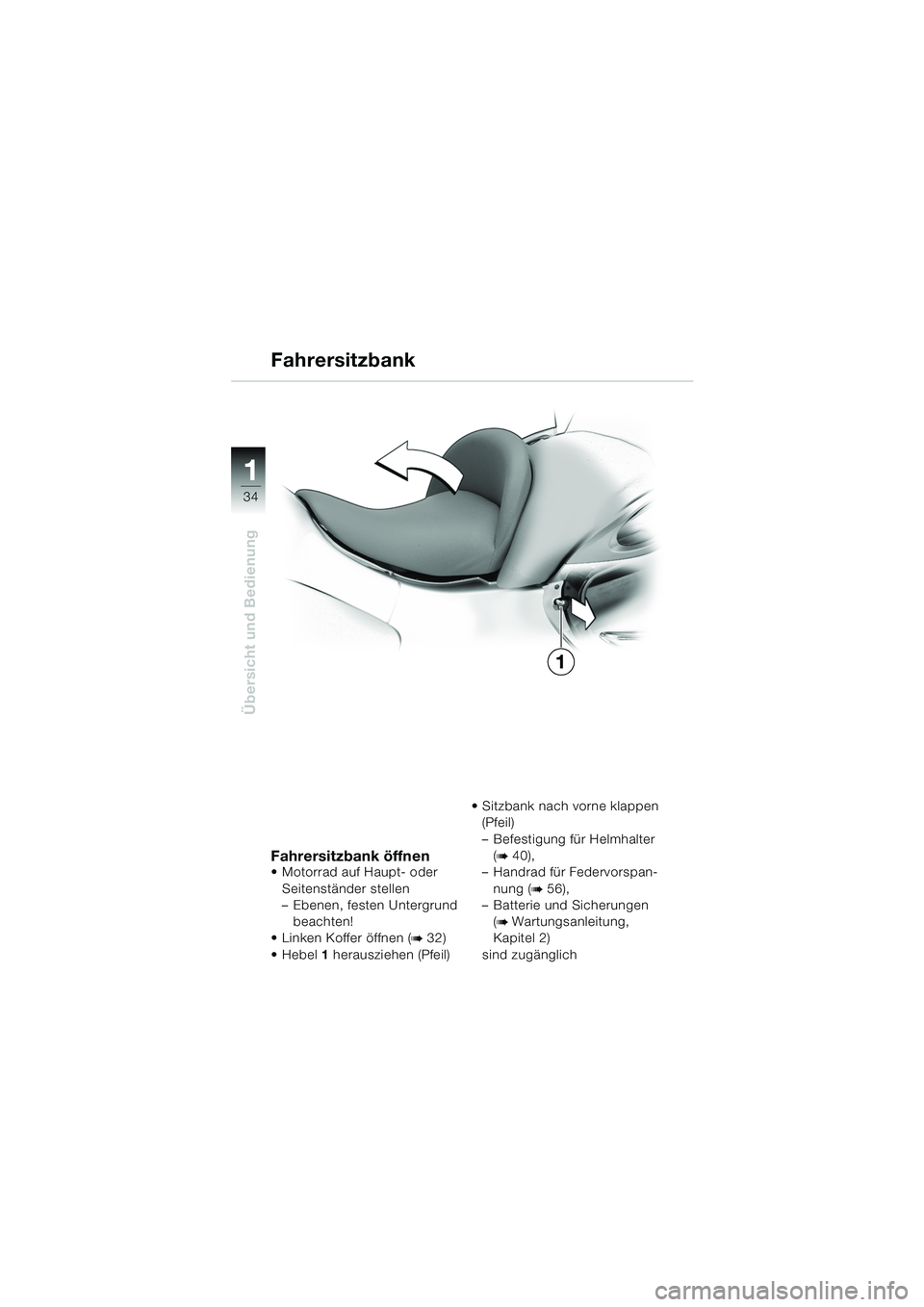

Fahrersitzbank
Fahrersitzbank öffnen Motorrad auf Haupt- oder Seitenständer stellen
– Ebenen, festen Untergrund beachten!
 Linken Koffer öffnen (
b 32)
 Hebel 1 herausziehen (Pfeil)  Sitzbank nach vorne klappen
(Pfeil)
– Befestigung für Helmhalter
(
b 40),
– Handrad für Federvorspan-
nung (
b 56),
– Batterie und Sicherungen
(
b Wartungsanleitung,
Kapitel 2)
sind zugänglich
1
10LTbkd6.book Seite 34 Freitag, 1. Juli 2005 8:41 08

35
Übersicht und Bedienung
1
B
A

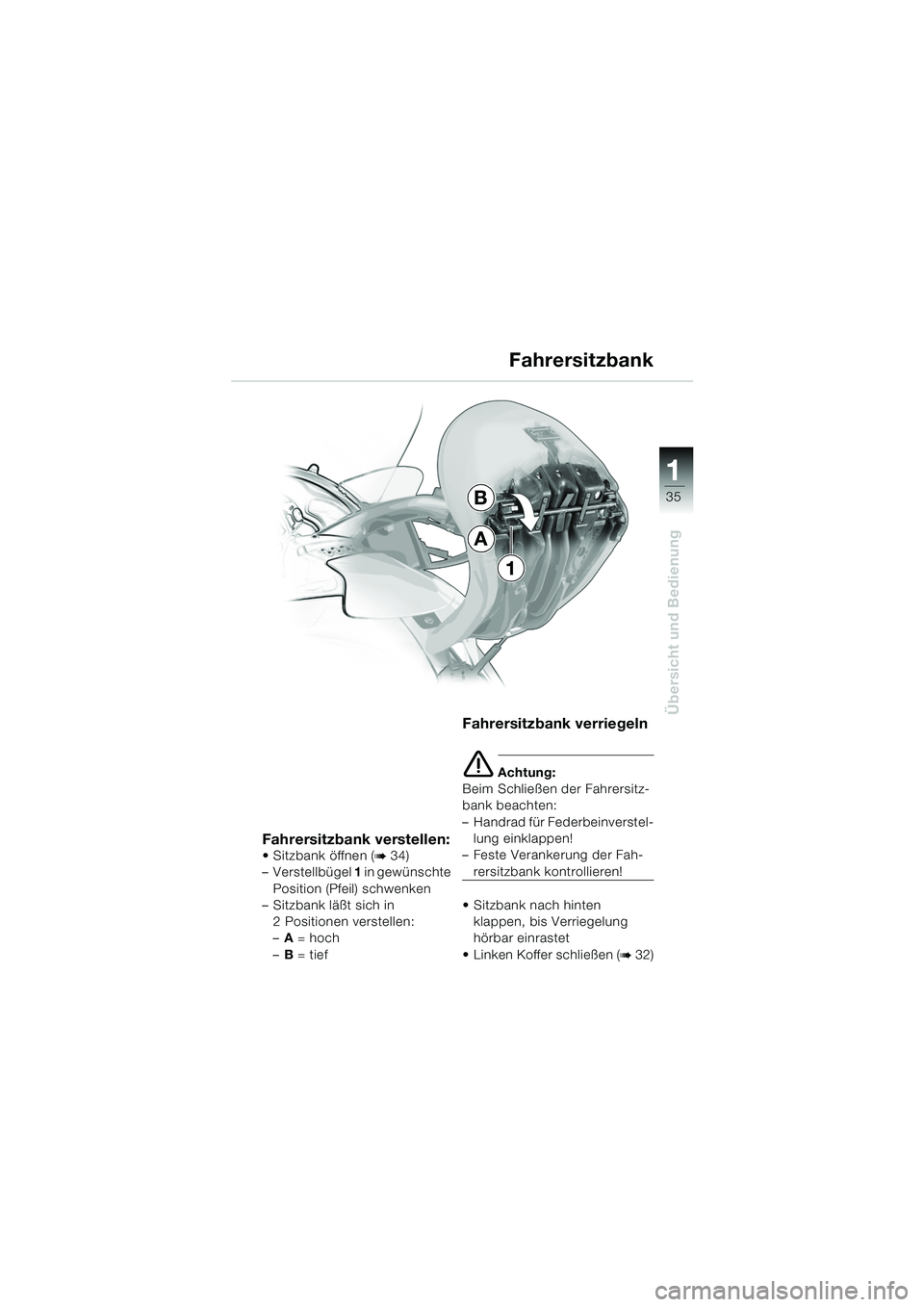

1Fahrersitzbank
Fahrersitzbank verstellen:
 Sitzbank öffnen (b 34)
– Verstellbügel 1 in gewünschte
Position (Pfeil) schwenken
– Sitzbank läßt sich in
2 Positionen verstellen:
–A = hoch
– B = tief
Fahrersitzbank verriegeln
e Achtung:
Beim Schließen der Fahrersitz-
bank beachten:
– Handrad für Federbeinverstel- lung einklappen!
– Feste Verankerung der Fah-
rersitzbank kontrollieren!
 Sitzbank nach hinten klappen, bis Verriegelung
hörbar einrastet
 Linken Koffer schließen (
b 32)
10LTbkd6.book Seite 35 Freitag, 1. Juli 2005 8:41 08

36
Übersicht und Bedienung
1
Rückenlehne verstellen:
L Hinweis:
Die Rückenlehne läßt sich
durch Versetzen des Topcase
um eine Position verstellen.
Wir empfehlen Ihnen das
Verstellen durch einen BMW
Motorrad Partner durchführen
zu lassen.
 Motorrad auf Hauptständer stellen
– Ebenen, festen Untergrund beachten!
 Fahrersitzbank öffnen (
b 34)  Befestigungsschrauben
1
und 2 herausdrehen
 Soziussitzbank leicht anhe- ben und Stecker 3 der
Sitzbankheizung
SA trennen
 Soziussitzbank vorsichtig nach vorne herausziehen
Stecker 4 und 5 der Laut-
sprecher aus ihren Halte-
rungen lösen und durch
Linksdrehung trennen
Kabel der Stecker 4 und 5
aus den Halterungen lösen
SASonderausstattung
Soziussitzbank
45
12
3
10LTbkd6.book Seite 36 Freitag, 1. Juli 2005 8:41 08

37
Übersicht und Bedienung
1

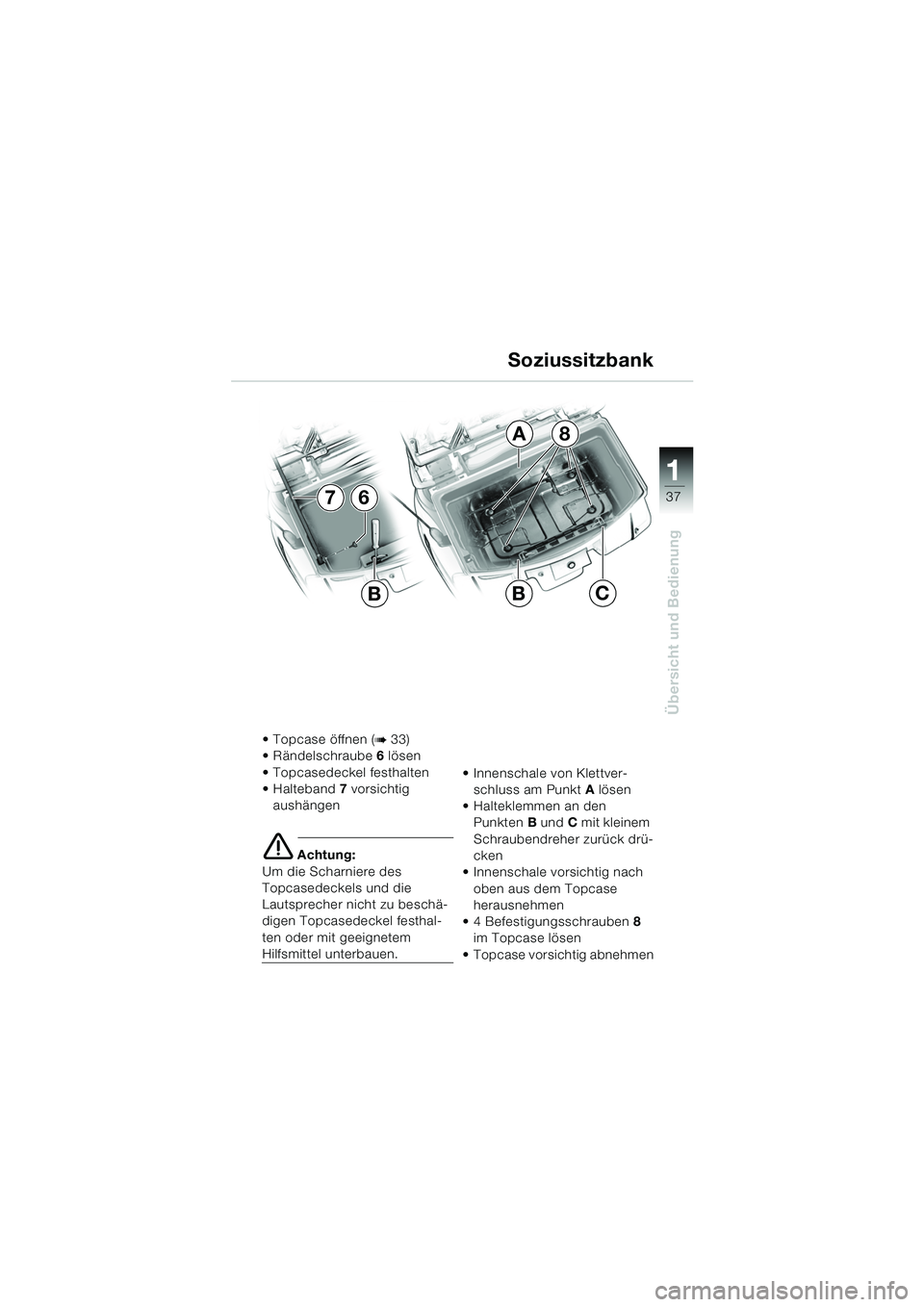

Soziussitzbank
 Topcase öffnen (b 33)
Rändelschraube 6 lösen
 Topcasedeckel festhalten
Halteband 7 vorsichtig
aushängen
e Achtung:
Um die Scharniere des
Topcasedeckels und die
Lautsprecher nicht zu beschä-
digen Topcasedeckel festhal-
ten oder mit geeignetem
Hilfsmittel unterbauen.  Innenschale von Klettver-
schluss am Punkt A lösen
 Halteklemmen an den Punkten B und C mit kleinem
Schraubendreher zurück drü-
cken
 Innenschale vorsichtig nach
oben aus dem Topcase
herausnehmen
 4 Befestigungsschrauben 8
im Topcase lösen
 Topcase vorsichtig abnehmen
7
A
C
6
BB
8
10LTbkd6.book Seite 37 Freitag, 1. Juli 2005 8:41 08

38
Übersicht und Bedienung
1

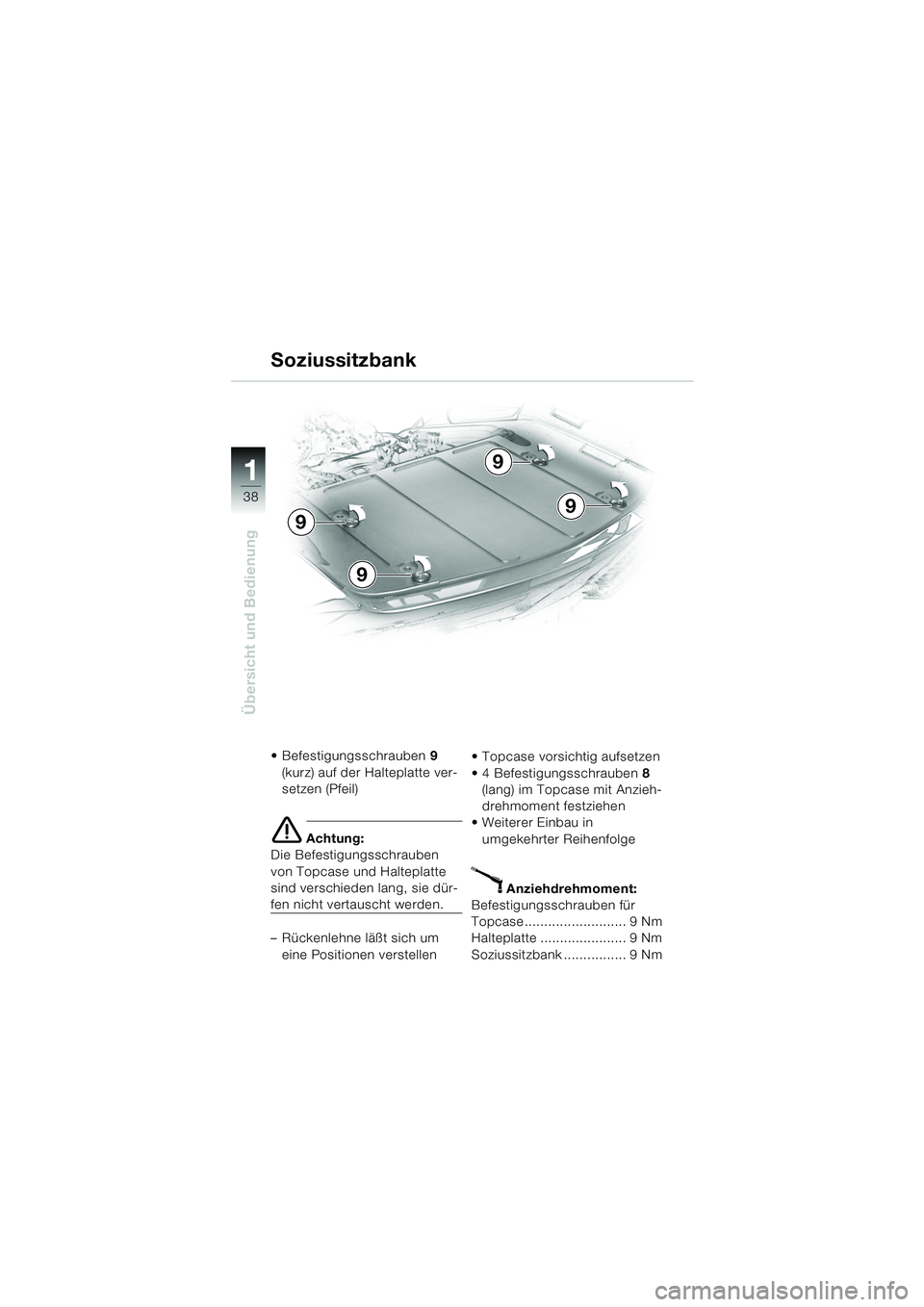

Soziussitzbank
 Befestigungsschrauben9
(kurz) auf der Halteplatte ver-
setzen (Pfeil)
e Achtung:
Die Befestigungsschrauben
von Topcase und Halteplatte
sind verschieden lang, sie dür-
fen nicht vertauscht werden.
– Rückenlehne läßt sich um eine Positionen verstellen  Topcase vorsichtig aufsetzen
 4 Befestigungsschrauben
8
(lang) im Topcase mit Anzieh-
drehmoment festziehen
Weiterer Einbau in
umgekehrter Reihenfolge
X Anziehdrehmoment:
Befestigungsschrauben für
Topcase.......................... 9 Nm
Halteplatte ...................... 9 Nm
Soziussitzbank ................ 9 Nm
9
9
9
9
10LTbkd6.book Seite 38 Freitag, 1. Juli 2005 8:41 08
