2005 BMW MOTORRAD K 1200 LT Betriebsanleitung (in German)

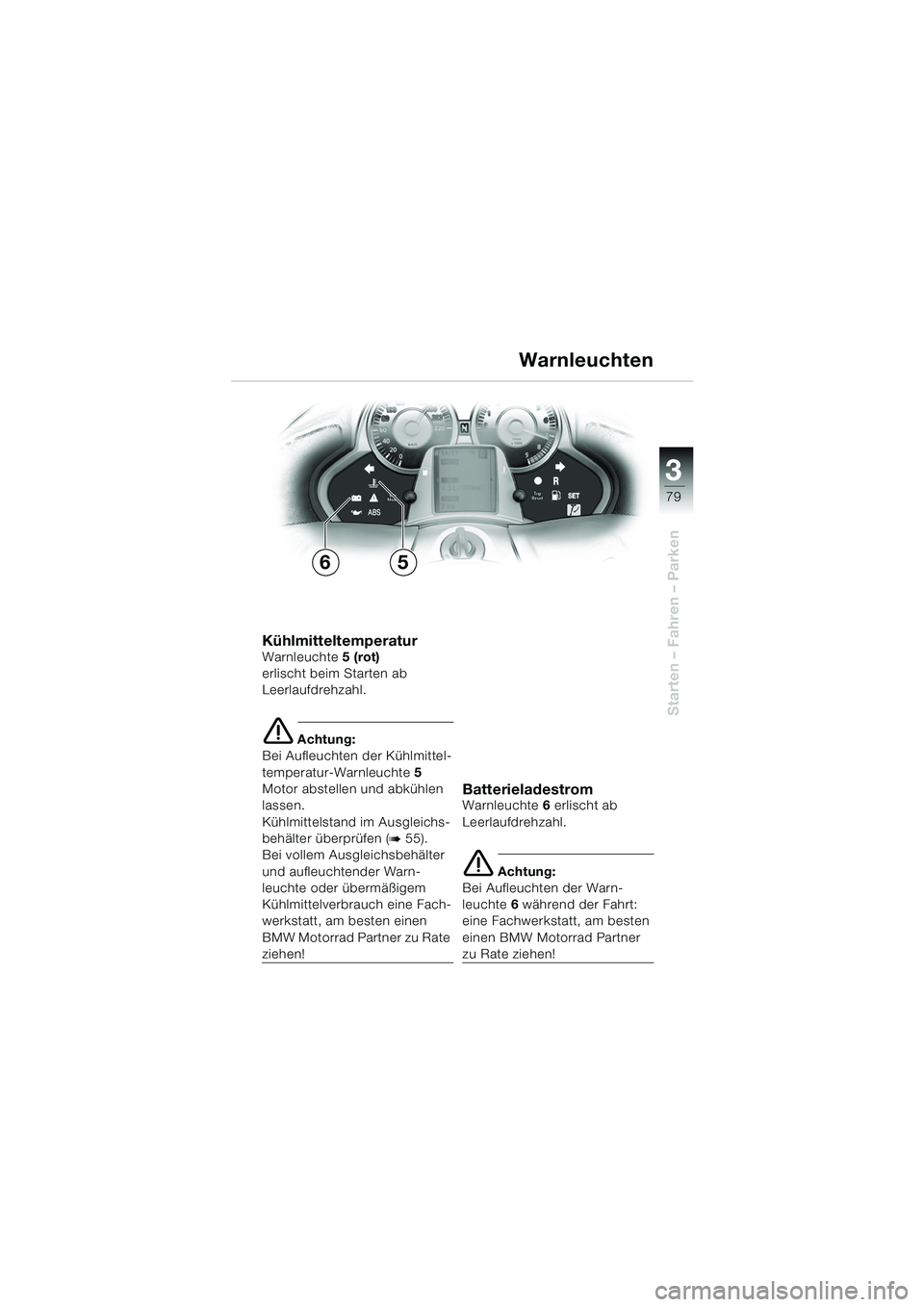

3
79
Starten – Fahren – Parken
Warnleuchten
KühlmitteltemperaturWarnleuchte5 (rot)
erlischt beim Starten ab
Leerlaufdrehzahl.
e Achtung:
Bei Aufleuchten der Kühlmittel-
temperatur-Warnleuchte 5
Motor abstellen und abkühlen
lassen.
Kühlmittelstand im Ausgleichs-
behälter überprüfen (
b 55).
Bei vollem Ausgleichsbehälter
und aufleuchtender Warn-
leuchte oder übermäßigem
Kühlmittelverbrauch eine Fach-
werkstatt, am besten einen
BMW Motorrad Partner zu Rate
ziehen!
BatterieladestromWarnleuchte 6 erlischt ab
Leerlaufdrehzahl.
e Achtung:
Bei Aufleuchten der Warn-
leuchte 6 während der Fahrt:
eine Fachwerkstatt, am besten
einen BMW Motorrad Partner
zu Rate ziehen!
65
10LTbkd6.book Seite 79 Freitag, 1. Juli 2005 8:41 08

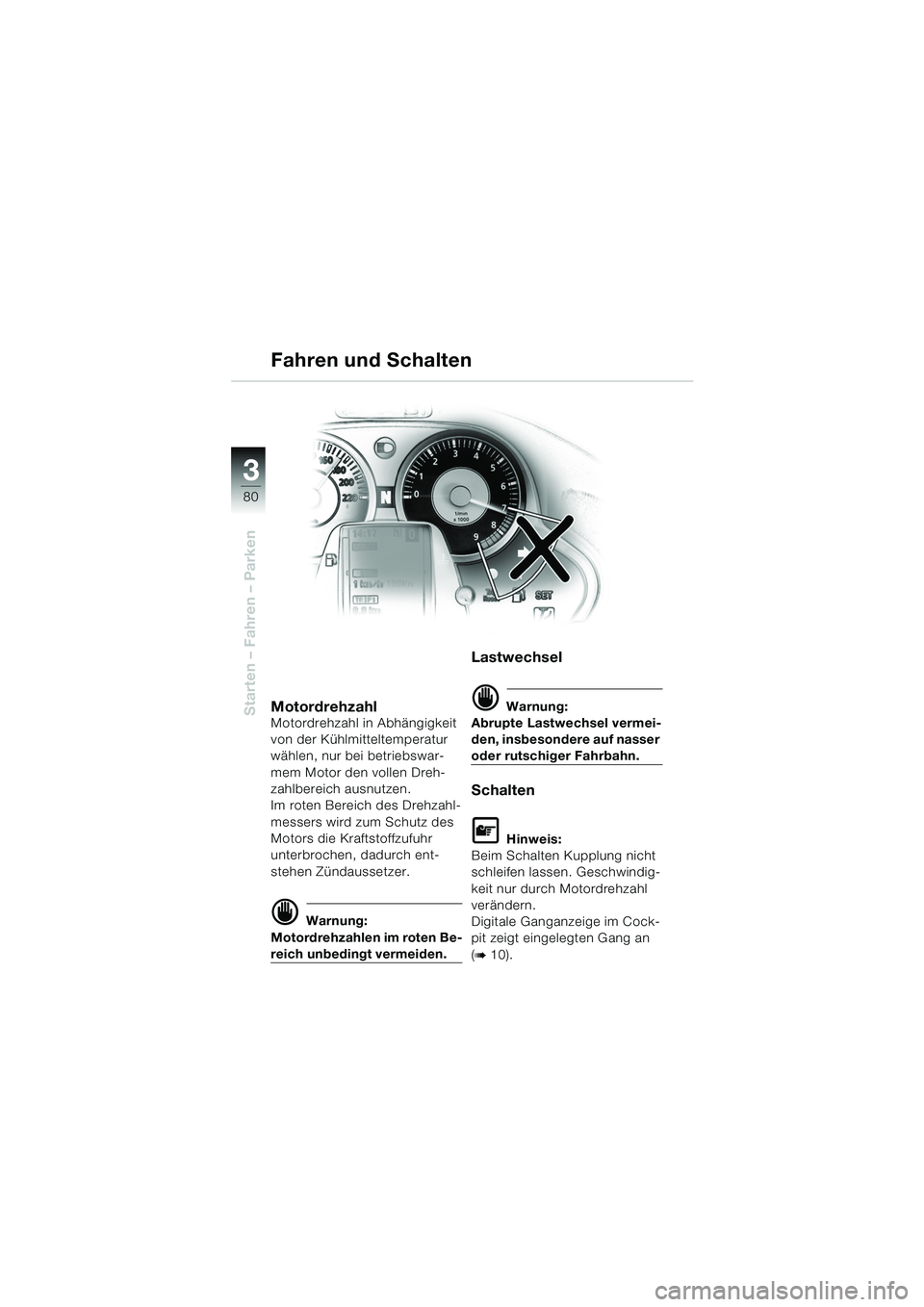

80
Starten – Fahren – Parken
3
Fahren und Schalten
MotordrehzahlMotordrehzahl in Abhängigkeit
von der Kühlmitteltemperatur
wählen, nur bei betriebswar-
mem Motor den vollen Dreh-
zahlbereich ausnutzen.
Im roten Bereich des Drehzahl-
messers wird zum Schutz des
Motors die Kraftstoffzufuhr
unterbrochen, dadurch ent-
stehen Zündaussetzer.
d Warnung:
Motordrehzahlen im roten Be-
reich unbedingt vermeiden.
Lastwechsel
d Warnung:
Abrupte Lastwechsel vermei-
den, insbesondere auf nasser
oder rutschiger Fahrbahn.
Schalten
L Hinweis:
Beim Schalten Kupplung nicht
schleifen lassen. Geschwindig-
keit nur durch Motordrehzahl
verändern.
Digitale Ganganzeige im Cock-
pit zeigt eingelegten Gang an
(
b 10).
10LTbkd6.book Seite 80 Freitag, 1. Juli 2005 8:41 08

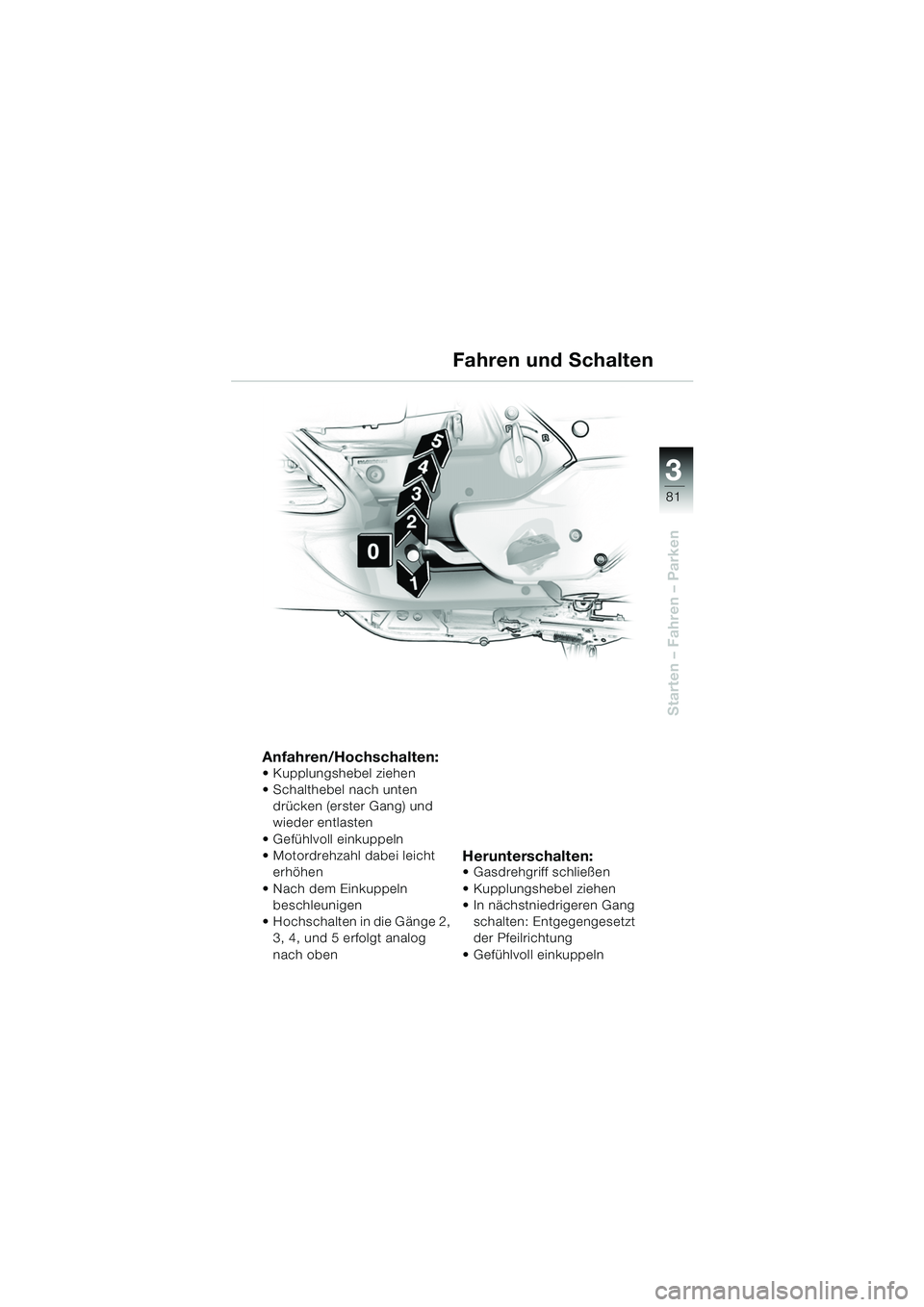

3
81
Starten – Fahren – Parken
Fahren und Schalten
Anfahren/Hochschalten: Kupplungshebel ziehen
 Schalthebel nach unten drücken (erster Gang) und
wieder entlasten
 Gefühlvoll einkuppeln
 Motordrehzahl dabei leicht erhöhen
 Nach dem Einkuppeln beschleunigen
 Hochschalten in die Gänge 2, 3, 4, und 5 erfolgt analog
nach oben
Herunterschalten: Gasdrehgriff schließen
 Kupplungshebel ziehen
 In nächstniedrigeren Gang
schalten: Entgegengesetzt
der Pfeilrichtung
 Gefühlvoll einkuppeln
10LTbkd6.book Seite 81 Freitag, 1. Juli 2005 8:41 08

82
Starten – Fahren – Parken
3
Bremsanlage - Allgemeines
Nasse BremsenNach dem Waschen des Motor-
rades, nach Wasserdurchfahr-
ten oder bei Regen kann die
Bremswirkung wegen feuchter
bzw. im Winter vereister Brems-
scheiben und Bremsbelägen
verzögert einsetzen.
d Warnung:
Die Bremsen müssen erst
trockengebremst werden!
Salzschicht auf der
Bremse
Bei Fahrten auf salzgestreuten
Straßen kann die volle Brems-
wirkung verzögert einsetzen,
wenn längere Zeit nicht
gebremst wird.
d Warnung:
Die Salzschicht auf Brems-
scheiben und Bremsbelägen
muss beim Bremsen erst ab-
gebremst werden.
10LTbkd6.book Seite 82 Freitag, 1. Juli 2005 8:41 08

3
83
Starten – Fahren – Parken
Bremsanlage - Allgemeines
Öl- und fettfreie Bremsen
d Warnung:
Bremsscheiben und Brems-
beläge müssen öl- und fettfrei
sein!
Verschmutzte BremsenBei Fahrten auf unbefestigten
oder verschmutzten Straßen
kann die Bremswirkung wegen
verschmutzter Bremsscheiben
und Bremsbelägen verzögert
einsetzen.
d Warnung:
Die Bremsen müssen erst
saubergebremst werden!
Verstärkter Bremsbelagver-
schleiß durch verschmutzte
Bremsen!
d Warnung:
Ein bis zum Anschlag durch-
fallender Bremshebel deutet
auf einen mechanisch/
hydraulischen Defekt hin.
Bremssystem defekt!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
10LTbkd6.book Seite 83 Freitag, 1. Juli 2005 8:41 08

84
Starten – Fahren – Parken
3
Bremsanlage - mit BMW Integral ABS
Elektronisches
Fingerspitzengefühl
Extreme Bremssituationen
beim Zweirad erfordern viel
Fingerspitzen- eben Brems-
gefühl. Das blockierende
Vorderrad verliert seine stabili-
sierenden Längs- und Quer-
kräfte, ein Sturz kann die Folge
sein.
Aus diesem Grund wird in Not-
situationen das Bremsvermö-
gen selten voll ausgeschöpft.Die neuentwickelte Generation
vom BMW ABS, das BMW Inte-
gral ABS, bietet eine weiter ver-
besserte Bremsverzögerung
durch den Blockierschutz für
beide Räder und die Brems-
kraftverteilung durch die Inte-
gralbremsfunktion (
b 86). Auch
bei ungünstigsten Straßenver-
hältnissen wird der Bremsweg
durch effektives Ausnutzen des
technischen Bremsvermögens
bestmöglich verkürzt.
Bei Geradeausfahrt ermöglicht
das BMW Integral ABS eine
sichere, optimierte Not-
bremsung.
10LTbkd6.book Seite 84 Freitag, 1. Juli 2005 8:41 08

3
85
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS
Reserven
für die Sicherheit!
Das BMW Integral ABS darf
nicht im Vertrauen auf kürzere
Bremswege zu einer leicht-
fertigen Fahrweise verleiten. Es
ist in erster Linie eine Sicher-
heitsreserve für Notsituationen.
– Die neue elektronisch unter-stützte Bremsregelung muss
„erfahren werden“. Führen Sie
bei der ersten Fahrt einige
Probebremsungen durch.
Erleben Sie das neue Brems-
gefühl.
– Fahren Sie nicht blind drauf- los und wiegen sich nicht in
trügerischer Sicherheit
–Tempo-Limits nicht über-
schreiten –Vorsicht in Kurven!
Das Bremsen in Kurven unter-
liegt besonderen fahrphysika-
lischen Gesetzen, die auch
das BMW Integral ABS nicht
aufheben kann.
10LTbkd6.book Seite 85 Freitag, 1. Juli 2005 8:41 08

86
Starten – Fahren – Parken
3
Bremsanlage - mit BMW Integral ABS
VollintegralbremseÜber die Integralbremsfunktion
sind die Vorder- und Hinterrad-
bremse miteinander verbun-
den, wodurch bei der
Betätigung eines Bremshebels
beide Räder gebremst werden.
Über eine Regelelektronik im
BMW Integral ABS wird dabei
die Bremskraftverteilung zwi-
schen Vorder- und Hinterrad-
bremse errechnet und
eingestellt.
Die Bremskraftverteilung ist
vom Beladungszustand abhän-
gig und wird bei jeder ABS-
Regelbremsung neu berechnet.
Bei der Vollintegralbremse wird
die Integralbremsfunktion
sowohl über den Handbrems-
hebel als auch über den Fuß-
bremshebel aktiviert.
BremskraftverstärkungMit BMW Integral ABS wird
beim Bremsvorgang die Brems-
kraft auf das Rad durch eine
hydraulische Pumpe aktiv ver-
stärkt.
Durch die Bremskraftverstär-
kung wird beim
BMW Integral ABS eine höhere
Bremsleistung erzielt als bei
Standardbremsanlagen.
ABS - Anti Blockier
System
Das ABS verhindert bei
Geradeausfahrt das Blockieren
der Räder bei Vollbremsung
und trägt somit wesentlich zur
Fahrsicherheit bei.
10LTbkd6.book Seite 86 Freitag, 1. Juli 2005 8:41 08
