Page 9 of 108
7
Übersicht und Bedienung
1

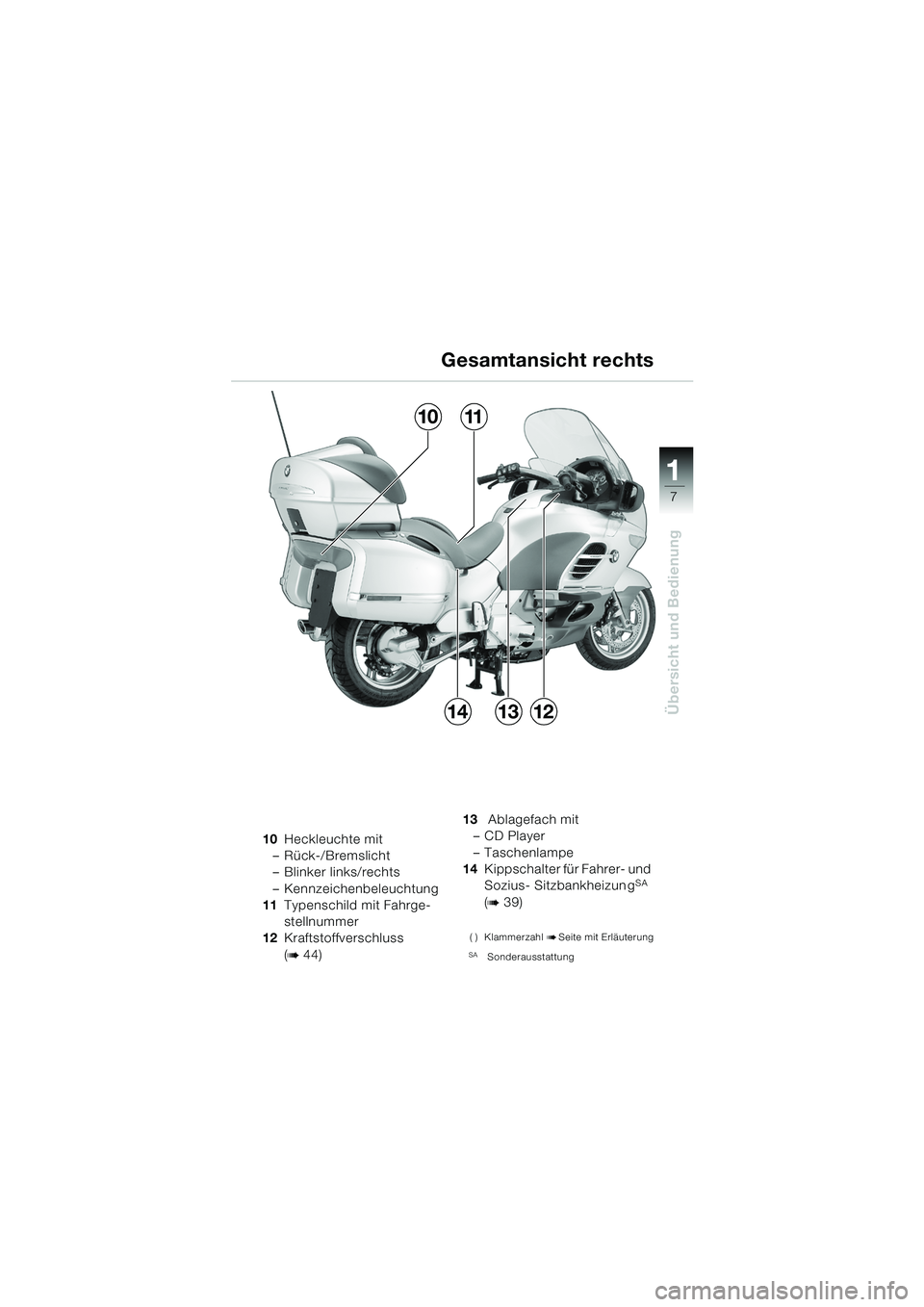

Gesamtansicht rechts
10Heckleuchte mit
–Rück-/Bremslicht
– Blinker links/rechts
– Kennzeichenbeleuchtung
11 Typenschild mit Fahrge-
stellnummer
12 Kraftstoffverschluss
(
b 44) 13
Ablagefach mit
–CD Player
–Taschenlampe
14 Kippschalter für Fahrer- und
Sozius- Sitzbankheizun g
SA
(
b 39)
( ) Klammerzahl bSeite mit Erläuterung
SA Sonderausstattung
1011
131214
10LTbkd6.book Seite 7 Freitag, 1. Juli 2005 8:41 08
Page 10 of 108
8
Übersicht und Bedienung
1

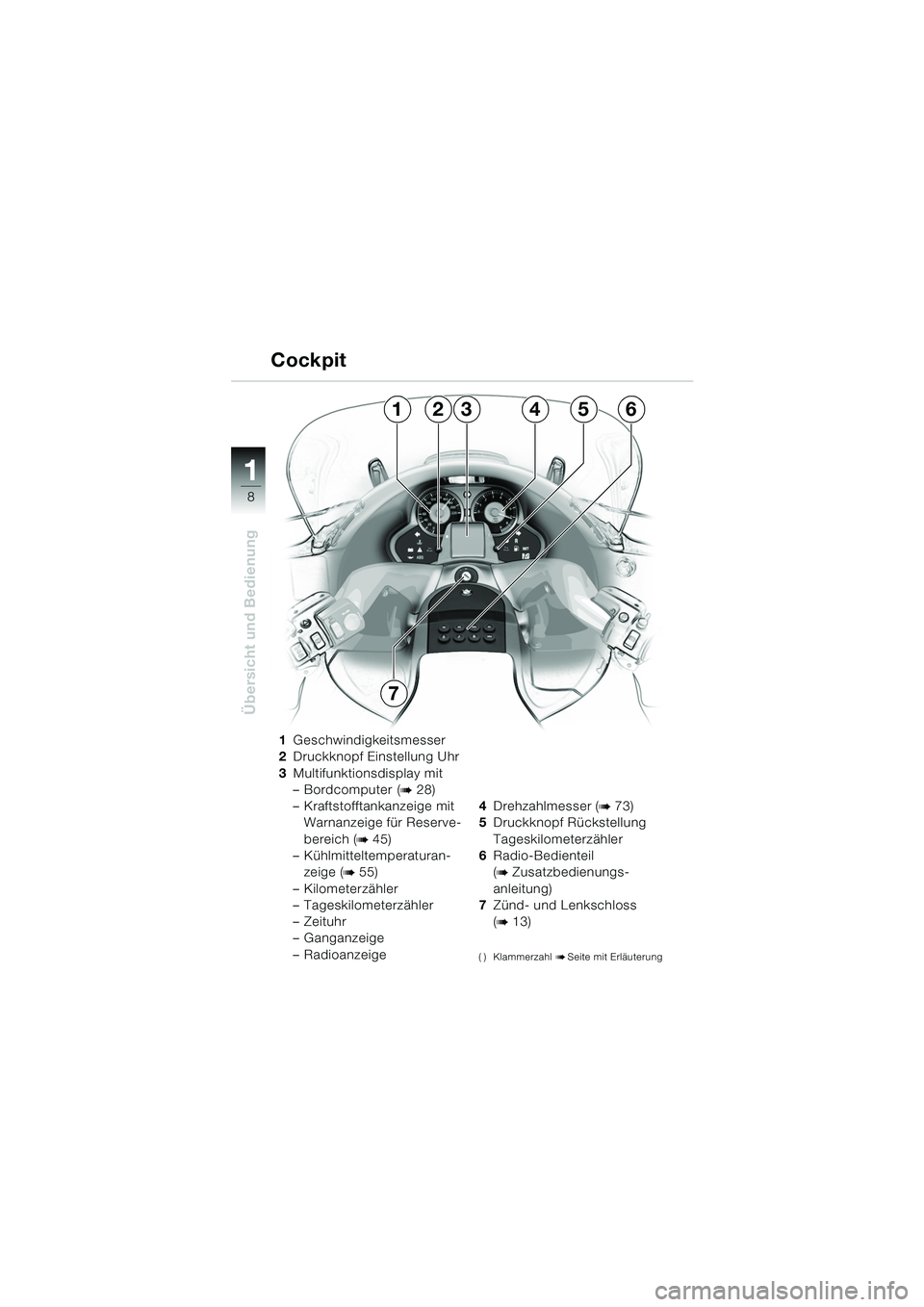

1Geschwindigkeitsmesser
2 Druckknopf Einstellung Uhr
3 Multifunktionsdisplay mit
– Bordcomputer (
b 28)
– Kraftstofftankanzeige mit Warnanzeige für Reserve-
bereich (
b 45)
– Kühlmitteltemperaturan- zeige (
b 55)
– Kilometerzähler
– Tageskilometerzähler
–Zeituhr
– Ganganzeige
– Radioanzeige 4
Drehzahlmesser (
b 73)
5 Druckknopf Rückstellung
Tageskilometerzähler
6 Radio-Bedienteil
(
b Zusatzbedienungs-
anleitung)
7 Zünd- und Lenkschloss
(
b 13)
( ) Klammerzahl bSeite mit Erläuterung
Cockpit
123456
7
10LTbkd6.book Seite 8 Freitag, 1. Juli 2005 8:41 08
Page 11 of 108
9
Übersicht und Bedienung
1

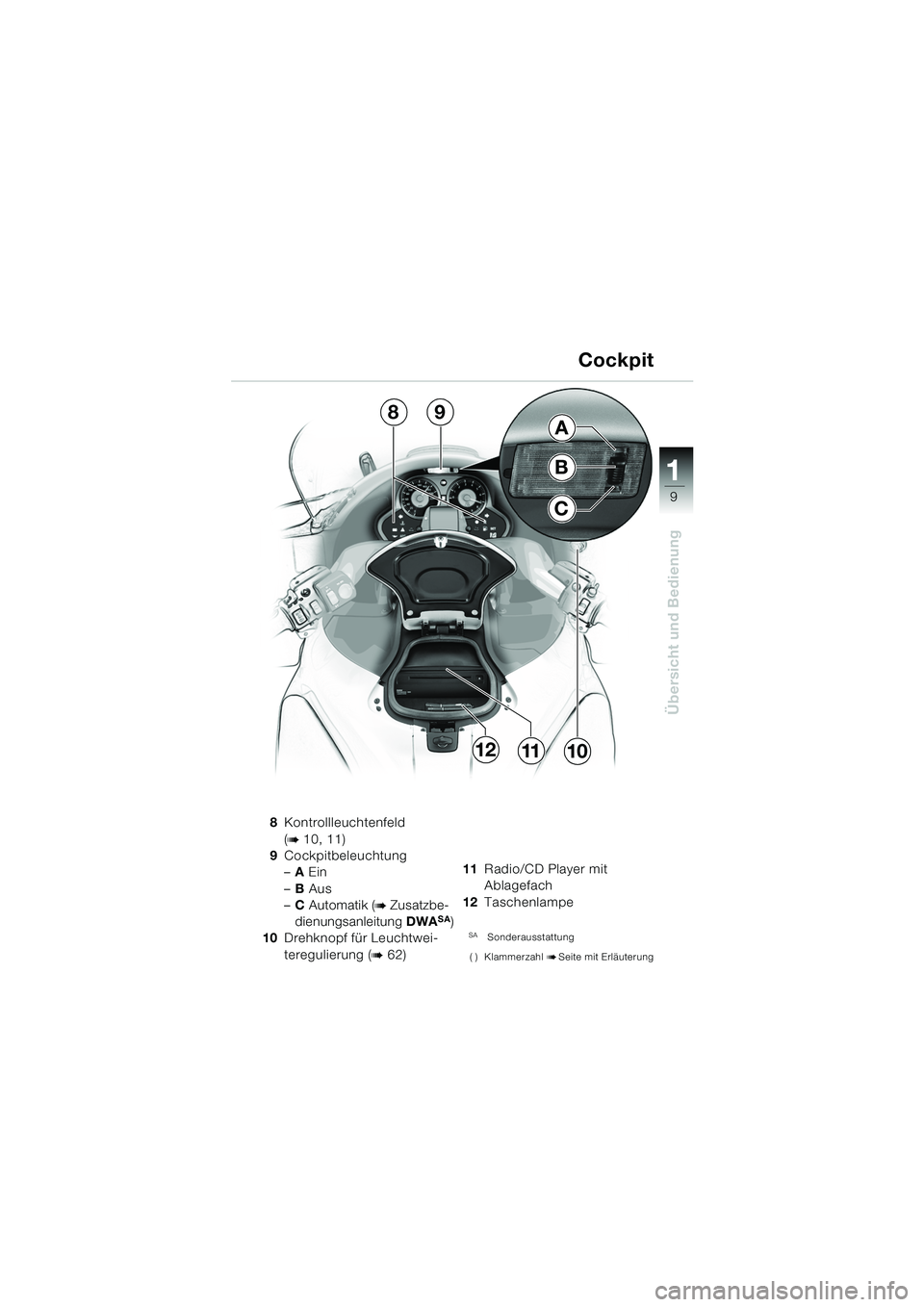

8Kontrollleuchtenfeld
(
b 10, 11)
9 Cockpitbeleuchtung
–A Ein
– B Aus
– C Automatik (
b Zusatzbe-
dienungsanleitung DWASA)
10 Drehknopf für Leuchtwei-
teregulierung (
b 62) 11
Radio/CD Player mit
Ablagefach
12 Taschenlampe
SA Sonderausstattung
( ) Klammerzahl
bSeite mit Erläuterung
Cockpit
C
B
A89
111012
10LTbkd6.book Seite 9 Freitag, 1. Juli 2005 8:41 08
Page 12 of 108
10
Übersicht und Bedienung
1

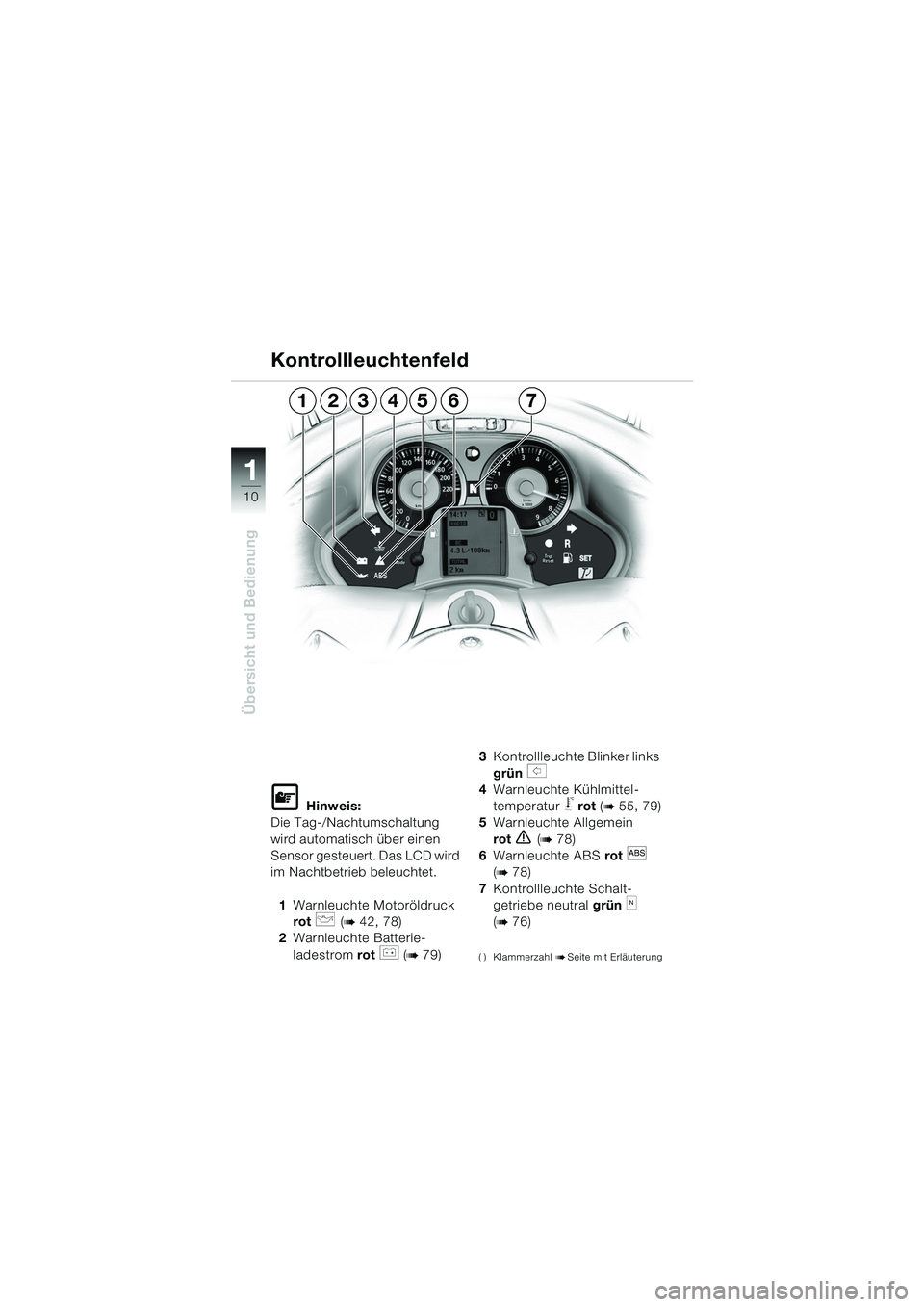

L Hinweis:
Die Tag-/Nachtumschaltung
wird automatisch über einen
Sensor gesteuert. Das LCD wird
im Nachtbetrieb beleuchtet.
1 Warnleuchte Motoröldruck
rot
p (b 42, 78)
2 Warnleuchte Batterie-
ladestrom rot
r (b 79)3
Kontrollleuchte Blinker links
grün
s
4 Warnleuchte Kühlmittel-
temperatur
j rot (b 55, 79)
5 Warnleuchte Allgemein
rot
e (b 78)
6 Warnleuchte ABS rot
l
(b 78)
7 Kontrollleuchte Schalt-
getriebe neutral grün
k
(
b 76)
( ) Klammerzahl bSeite mit Erläuterung
Kontrollleuchtenfeld
5617324
10LTbkd6.book Seite 10 Freitag, 1. Juli 2005 8:41 08
Page 13 of 108
11
Übersicht und Bedienung
1

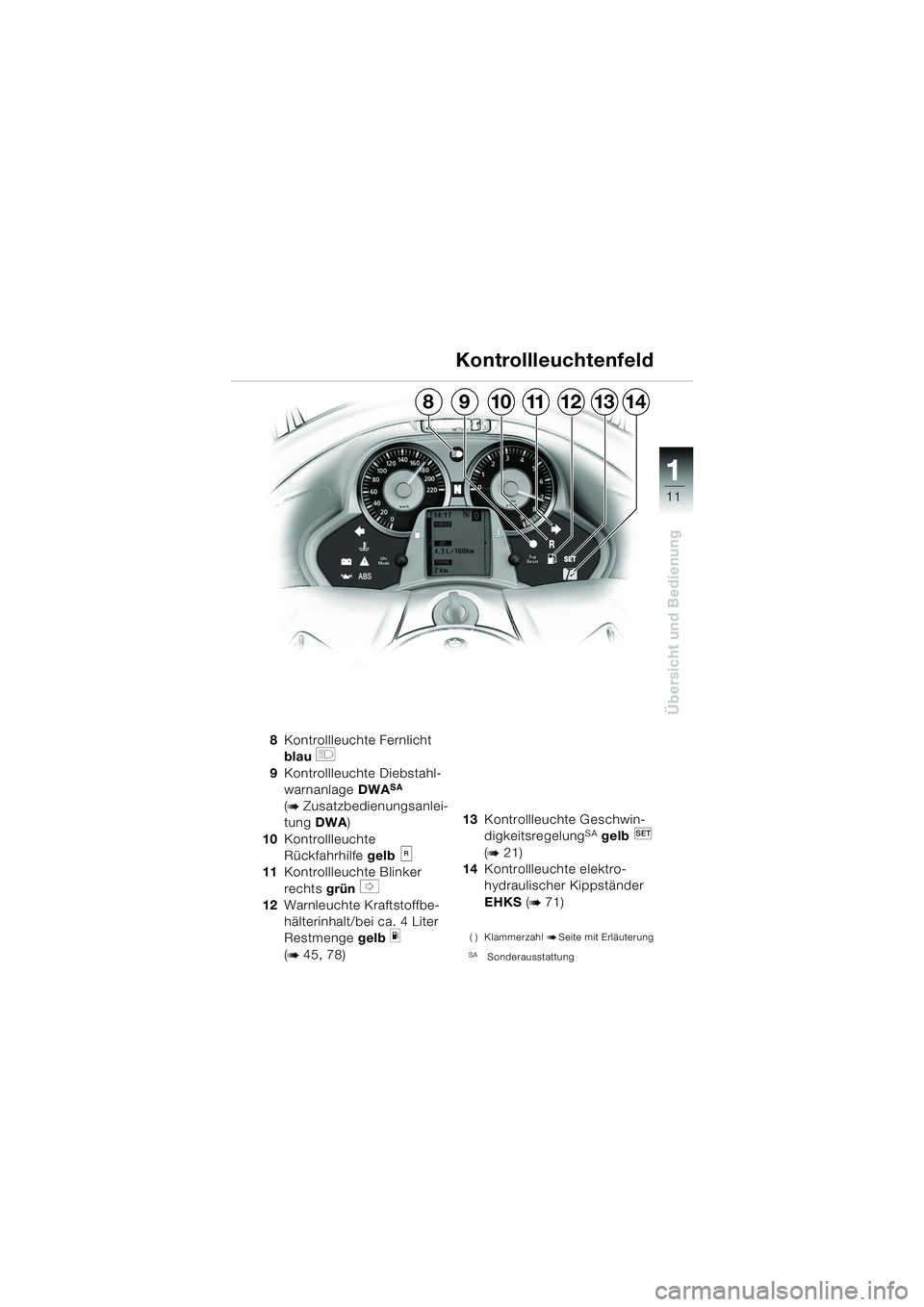

Kontrollleuchtenfeld
8Kontrollleuchte Fernlicht
blau
q
9 Kontrollleuchte Diebstahl-
warnanlage DWA
SA
(
b Zusatzbedienungsanlei-
tung DWA )
10 Kontrollleuchte
Rückfahrhilfe gelb
11 Kontrollleuchte Blinker
rechts grün
t
12 Warnleuchte Kraftstoffbe-
hälterinhalt/bei ca. 4 Liter
Restmenge gelb
m
(b 45, 78) 13
Kontrollleuchte Geschwin-
digkeitsregelung
SA gelb
(
b 21)
14 Kontrollleuchte elektro-
hydraulischer Kippständer
EHKS (
b 71)
( ) Klammerzahl bSeite mit Erläuterung
SA Sonderausstattung
121114131098
10LTbkd6.book Seite 11 Freitag, 1. Juli 2005 8:41 08
Page 14 of 108
12
Übersicht und Bedienung
1

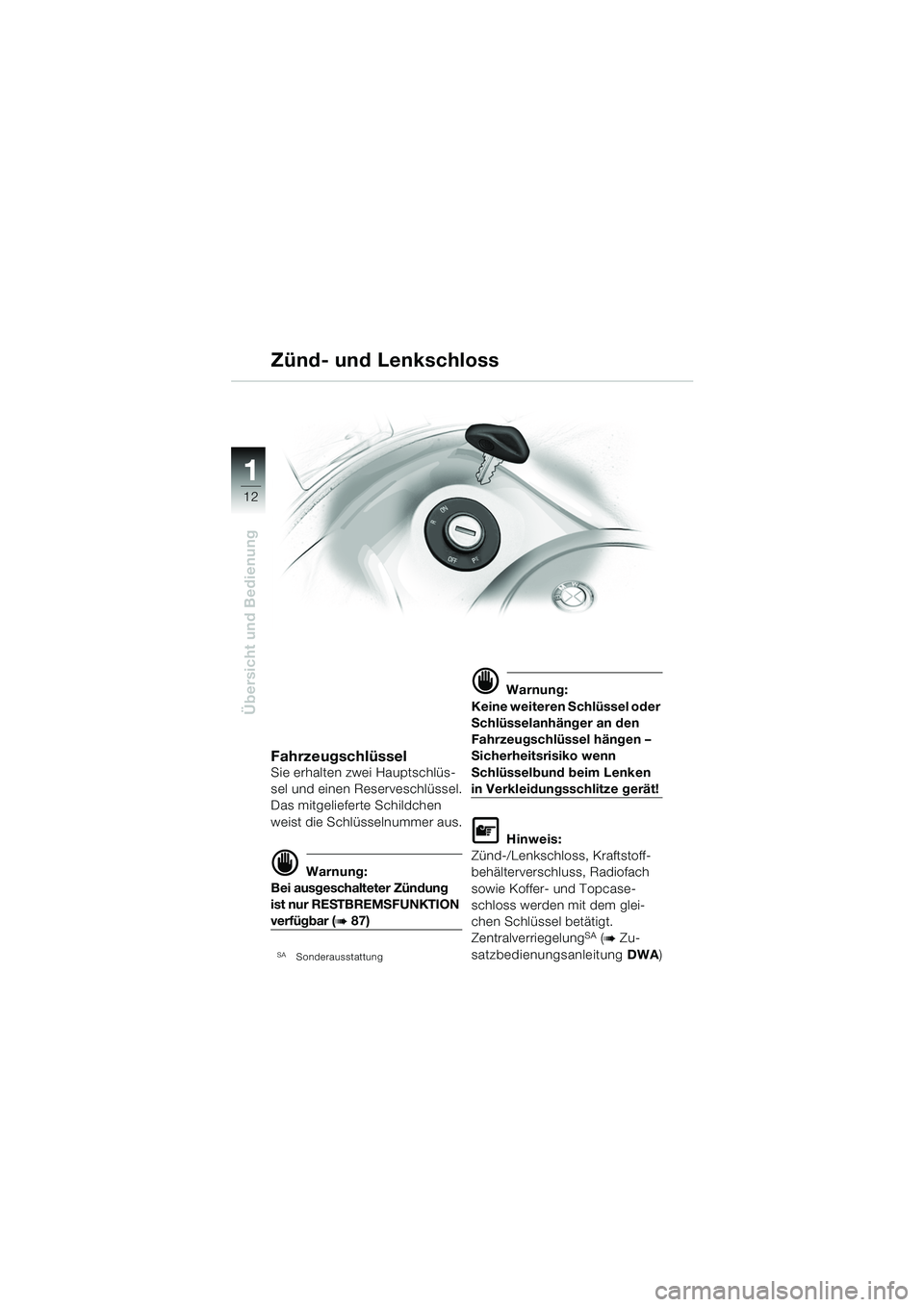

FahrzeugschlüsselSie erhalten zwei Hauptschlüs-
sel und einen Reserveschlüssel.
Das mitgelieferte Schildchen
weist die Schlüsselnummer aus.
d Warnung:
Bei ausgeschalteter Zündung
ist nur RESTBREMSFUNKTION
verfügbar (b 87)
SA Sonderausstattung
d Warnung:
Keine weiteren Schlüssel oder
Schlüsselanhänger an den
Fahrzeugschlüssel hängen –
Sicherheitsrisiko wenn
Schlüsselbund beim Lenken
in Verkleidungsschlitze gerät!
L Hinweis:
Zünd-/Lenkschloss, Kraftstoff-
behälterverschluss, Radiofach
sowie Koffer- und Topcase-
schloss werden mit dem glei-
chen Schlüssel betätigt.
Zentralverriegelung
SA (b Zu-
satzbedienungsanleitung DWA)
Zünd- und Lenkschloss
10LTbkd6.book Seite 12 Freitag, 1. Juli 2005 8:41 08
Page 15 of 108
13
Übersicht und Bedienung
1

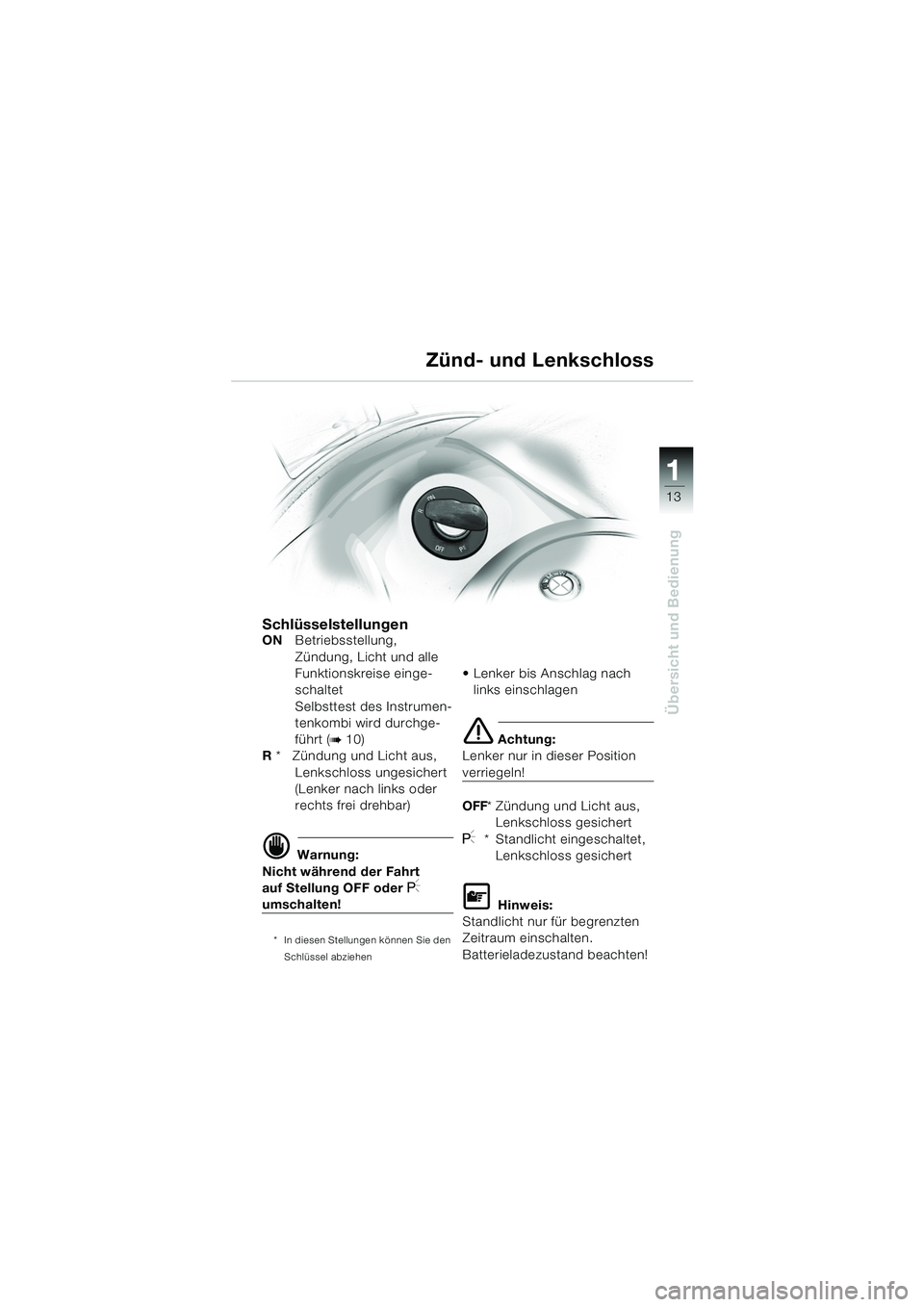

SchlüsselstellungenONBetriebsstellung,
Zündung, Licht und alle
Funktionskreise einge-
schaltet
Selbsttest des Instrumen-
tenkombi wird durchge-
führt (
b 10)
R * Zündung und Licht aus,
Lenkschloss ungesichert
(Lenker nach links oder
rechts frei drehbar)
d Warnung:
Nicht während der Fahrt
auf Stellung OFF oder
I
umschalten!
* In diesen Stellungen können Sie den
Schlüssel abziehen
Lenker bis Anschlag nach links einschlagen
e Achtung:
Lenker nur in dieser Position
verriegeln!
OFF * Zündung und Licht aus,
Lenkschloss gesichert
I* Standlicht eingeschaltet,
Lenkschloss gesichert
L Hinweis:
Standlicht nur für begrenzten
Zeitraum einschalten.
Batterieladezustand beachten!
Zünd- und Lenkschloss
10LTbkd6.book Seite 13 Freitag, 1. Juli 2005 8:41 08
Page 16 of 108
14
Übersicht und Bedienung
1

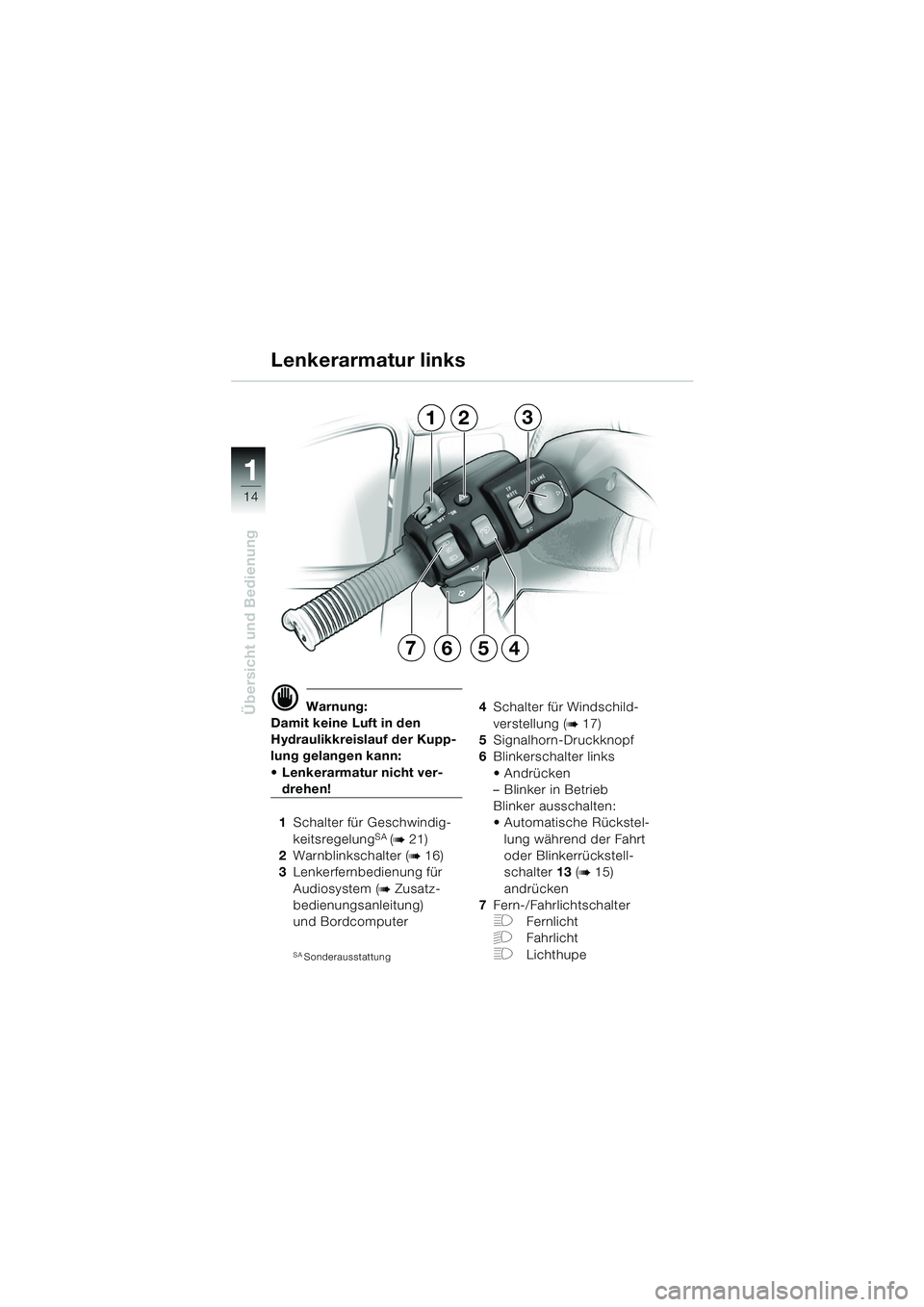

Lenkerarmatur links
d Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Kupp-
lung gelangen kann:
Lenkerarmatur nicht ver-
drehen!
1 Schalter für Geschwindig-
keitsregelung
SA (b 21)
2 Warnblinkschalter (
b 16)
3 Lenkerfernbedienung für
Audiosystem (
b Zusatz-
bedienungsanleitung)
und Bordcomputer
SASonderausstattung
4 Schalter für Windschild-
verstellung (
b 17)
5 Signalhorn-Druckknopf
6 Blinkerschalter links
Andrücken
– Blinker in Betrieb
Blinker ausschalten:
Automatische Rückstel-
lung während der Fahrt
oder Blinkerrückstell-
schalter 13 (
b 15)
andrücken
7 Fern-/Fahrlichtschalter
FFernlicht
GFahrlicht
FLichthupe
123
5467
10LTbkd6.book Seite 14 Freitag, 1. Juli 2005 8:41 08
