2005 BMW MOTORRAD K 1200 LT Betriebsanleitung (in German)

3
87
Starten – Fahren – Parken
Bremsanlage - mit BMW Integral ABS

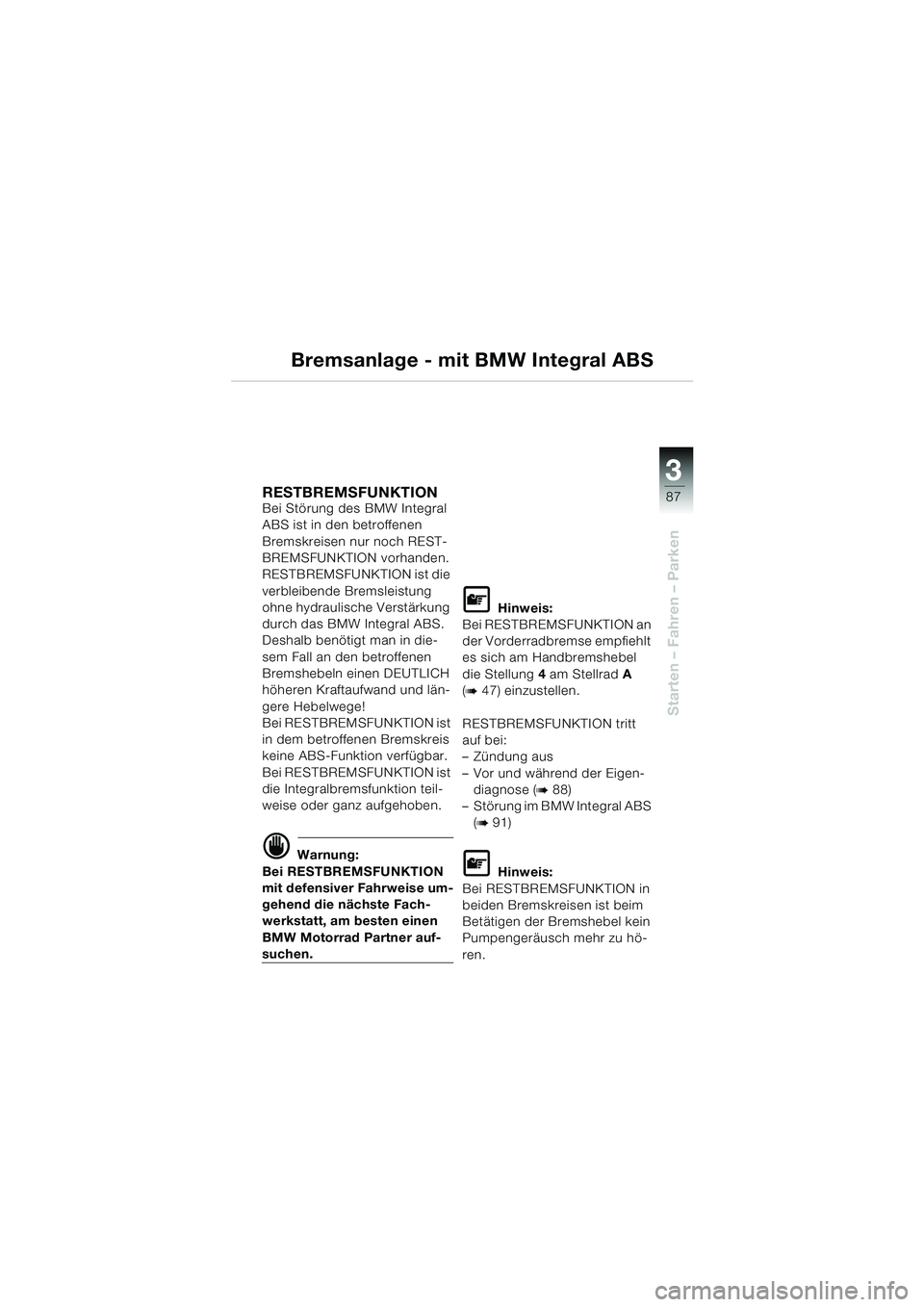

RESTBREMSFUNKTION Bei Störung des BMW Integral
ABS ist in den betroffenen
Bremskreisen nur noch REST-
BREMSFUNKTION vorhanden.
RESTBREMSFUNKTION ist die
verbleibende Bremsleistung
ohne hydraulische Verstärkung
durch das BMW Integral ABS.
Deshalb benötigt man in die-
sem Fall an den betroffenen
Bremshebeln einen DEUTLICH
höheren Kraftaufwand und län-
gere Hebelwege!
Bei RESTBREMSFUNKTION ist
in dem betroffenen Bremskreis
keine ABS-Funktion verfügbar.
Bei RESTBREMSFUNKTION ist
die Integralbremsfunktion teil-
weise oder ganz aufgehoben.
d Warnung:
Bei RESTBREMSFUNKTION
mit defensiver Fahrweise um-
gehend die nächste Fach-
werkstatt, am besten einen
BMW Motorrad Partner auf-
suchen.
L Hinweis:
Bei RESTBREMSFUNKTION an
der Vorderradbremse empfiehlt
es sich am Handbremshebel
die Stellung 4 am Stellrad A
(
b 47) einzustellen.
RESTBREMSFUNKTION tritt
auf bei:
–Zündung aus
– Vor und während der Eigen- diagnose (
b 88)
– Störung im BMW Integral ABS (
b 91)
L Hinweis:
Bei RESTBREMSFUNKTION in
beiden Bremskreisen ist beim
Betätigen der Bremshebel kein
Pumpengeräusch mehr zu hö-
ren.
10LTbkd6.book Seite 87 Freitag, 1. Juli 2005 8:41 08

88
Starten – Fahren – Parken
3

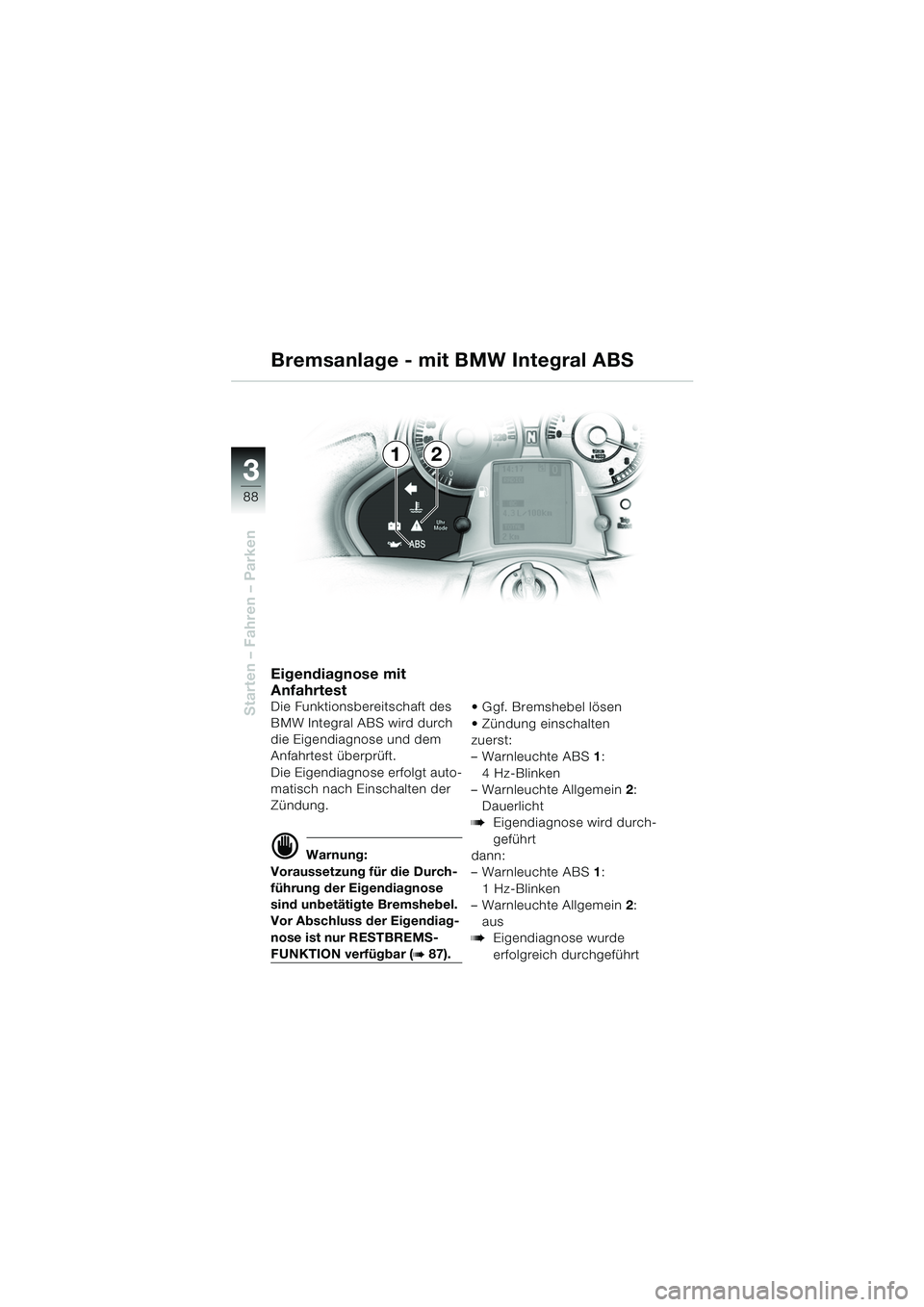

Eigendiagnose mit
Anfahrtest
Die Funktionsbereitschaft des
BMW Integral ABS wird durch
die Eigendiagnose und dem
Anfahrtest überprüft.
Die Eigendiagnose erfolgt auto-
matisch nach Einschalten der
Zündung.
d Warnung:
Voraussetzung für die Durch-
führung der Eigendiagnose
sind unbetätigte Bremshebel.
Vor Abschluss der Eigendiag-
nose ist nur RESTBREMS-
FUNKTION verfügbar (b 87).  Ggf. Bremshebel lösen
 Zündung einschalten
zuerst:
–WarnleuchteABS
1:
4 Hz-Blinken
– Warnleuchte Allgemein 2:
Dauerlicht
bEigendiagnose wird durch-
geführt
dann:
–Warnleuchte ABS 1:
1 Hz-Blinken
– Warnleuchte Allgemein 2:
aus
bEigendiagnose wurde
erfolgreich durchgeführt
Bremsanlage - mit BMW Integral ABS
12
10LTbkd6.book Seite 88 Freitag, 1. Juli 2005 8:41 08

3
89
Starten – Fahren – Parken
12

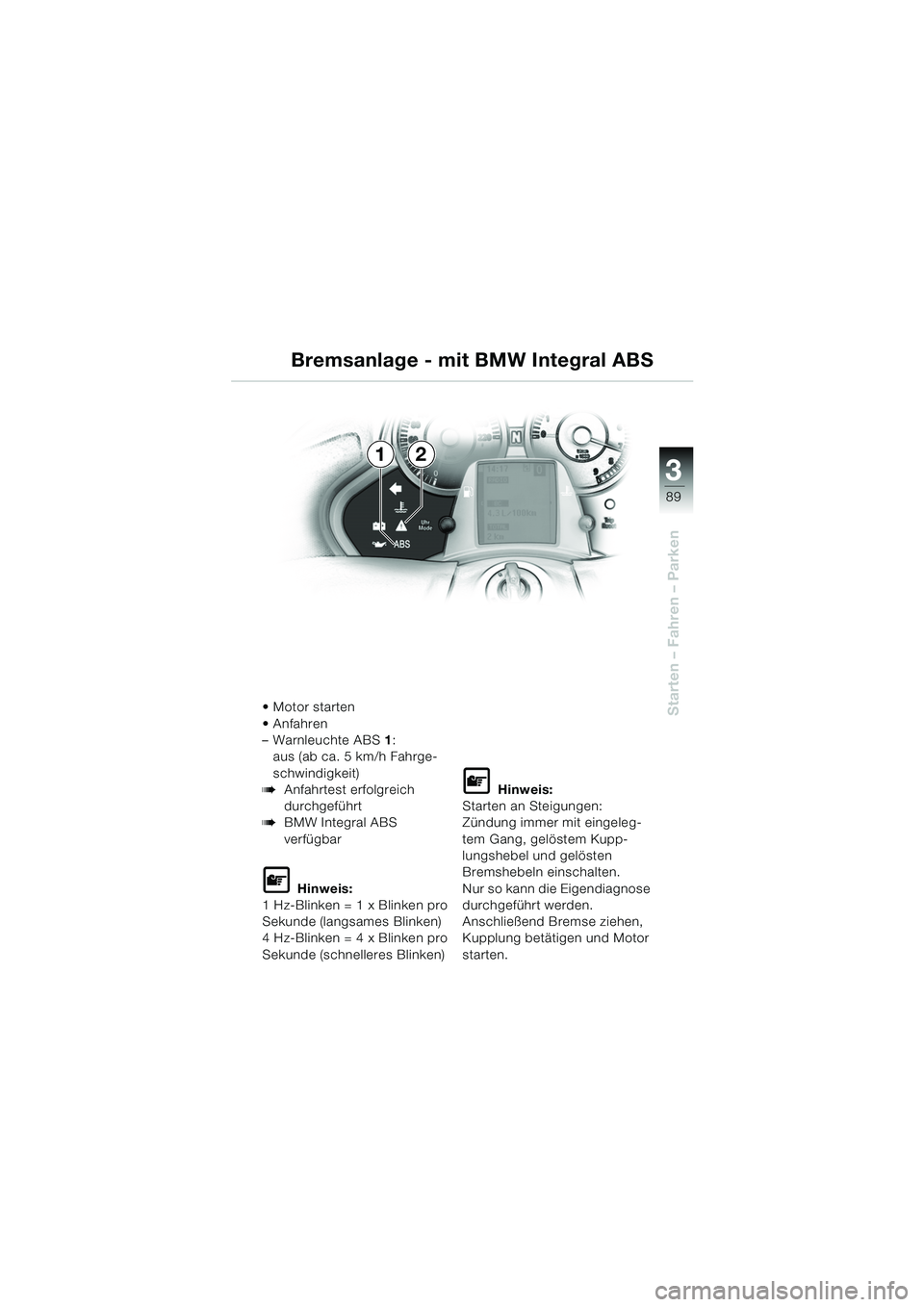

 Motor starten
Anfahren
–Warnleuchte ABS1:
aus (ab ca. 5 km/h Fahrge-
schwindigkeit)
bAnfahrtest erfolgreich
durchgeführt
bBMW Integral ABS
verfügbar
L Hinweis:
1 Hz-Blinken = 1 x Blinken pro
Sekunde (langsames Blinken)
4 Hz-Blinken = 4 x Blinken pro
Sekunde (schnelleres Blinken)
L Hinweis:
Starten an Steigungen:
Zündung immer mit eingeleg-
tem Gang, gelöstem Kupp-
lungshebel und gelösten
Bremshebeln einschalten.
Nur so kann die Eigendiagnose
durchgeführt werden.
Anschließend Bremse ziehen,
Kupplung betätigen und Motor
starten.
Bremsanlage - mit BMW Integral ABS
10LTbkd6.book Seite 89 Freitag, 1. Juli 2005 8:41 08

90
Starten – Fahren – Parken
3

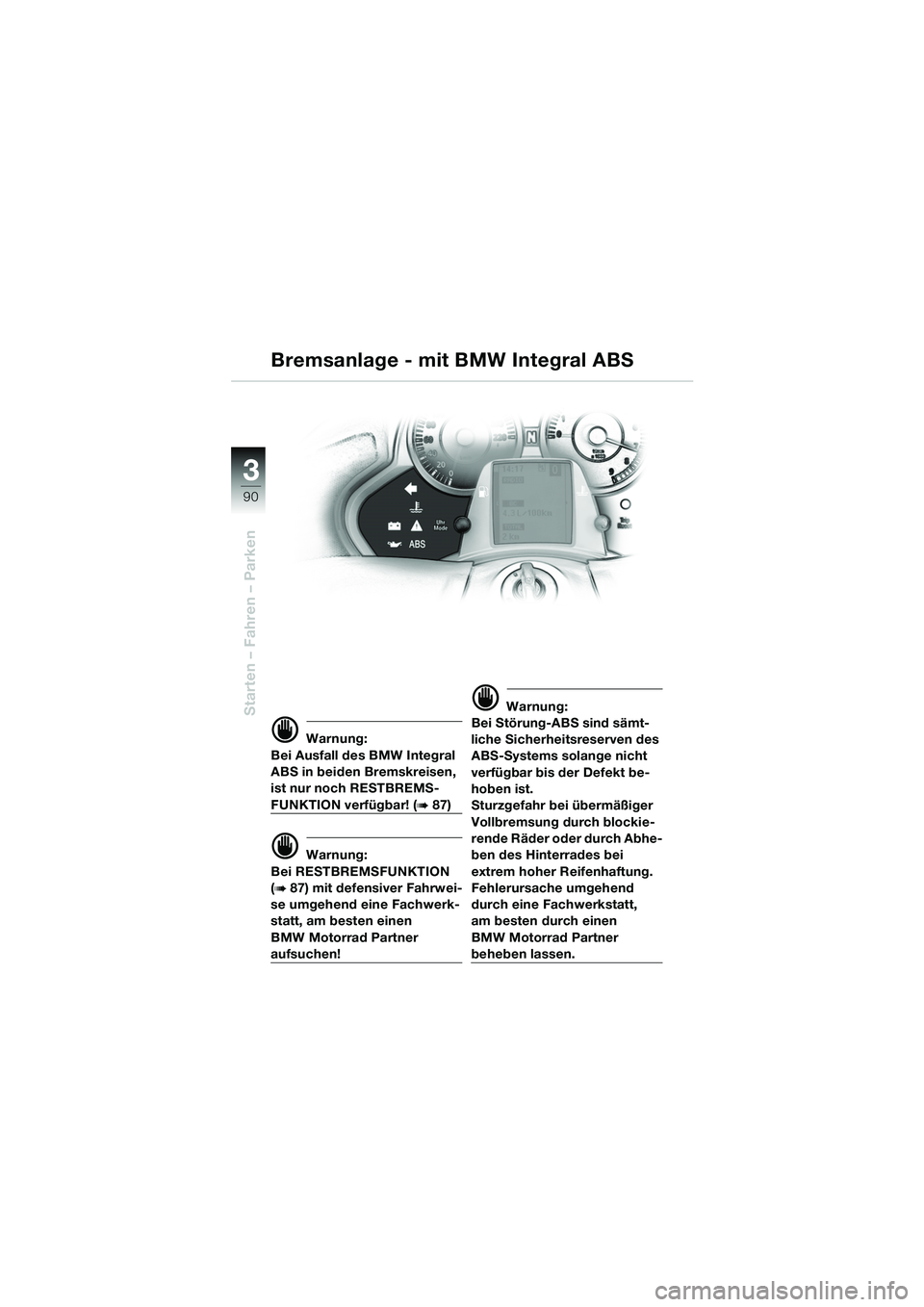

d Warnung:
Bei Ausfall des BMW Integral
ABS in beiden Bremskreisen,
ist nur noch RESTBREMS-
FUNKTION verfügbar! (b 87)
d Warnung:
Bei RESTBREMSFUNKTION
(
b 87) mit defensiver Fahrwei-
se umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner
aufsuchen!
d Warnung:
Bei Störung-ABS sind sämt-
liche Sicherheitsreserven des
ABS-Systems solange nicht
verfügbar bis der Defekt be-
hoben ist.
Sturzgefahr bei übermäßiger
Vollbremsung durch blockie-
rende Räder oder durch Abhe-
ben des Hinterrades bei
extrem hoher Reifenhaftung.
Fehlerursache umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
beheben lassen.
Bremsanlage - mit BMW Integral ABS
10LTbkd6.book Seite 90 Freitag, 1. Juli 2005 8:41 08

3
91
Starten – Fahren – Parken

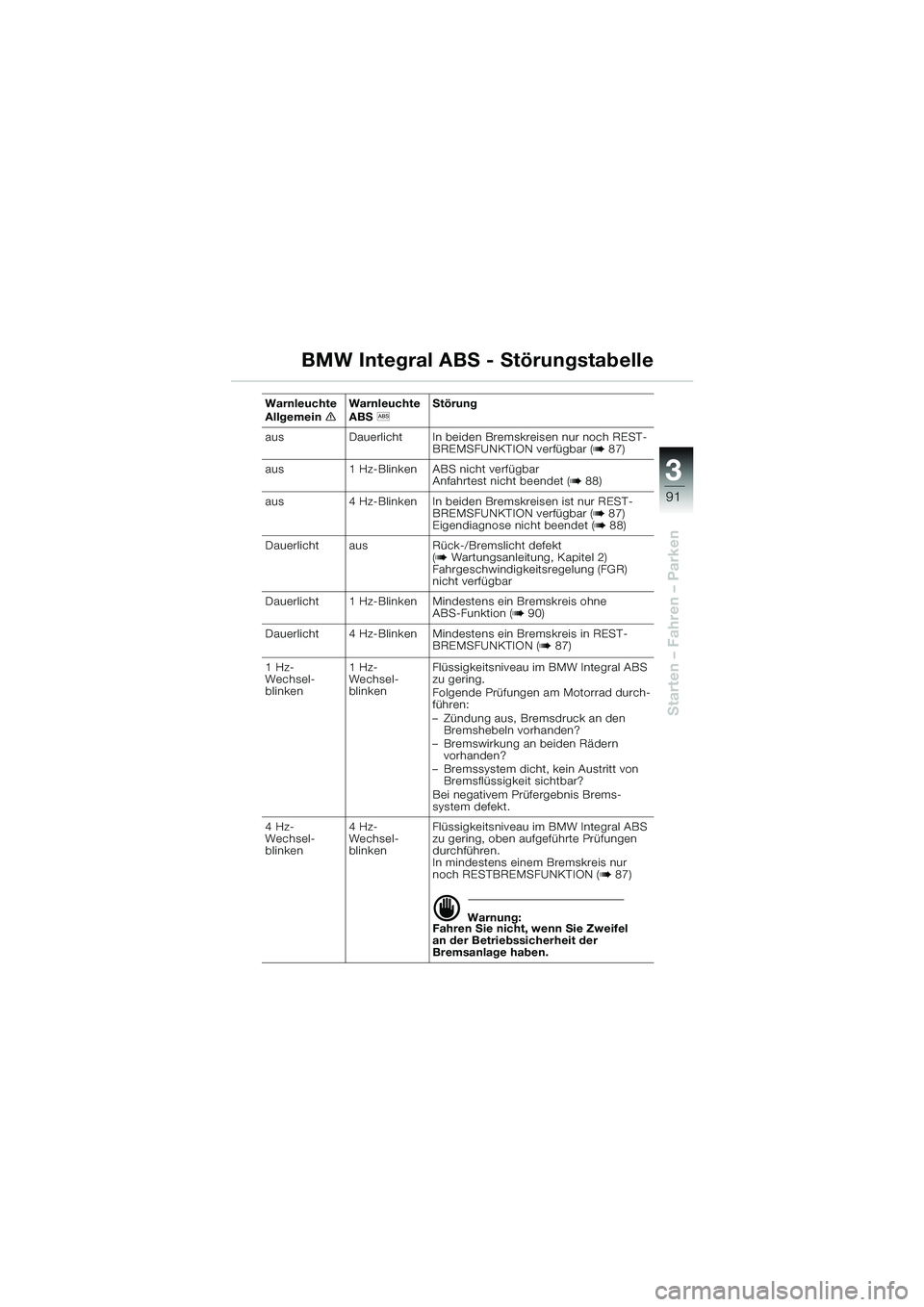

BMW Integral ABS - Störungstabelle
Warnleuchte
AllgemeineWarnleuchte
ABS
l Störung
aus Dauerlicht In beiden Bremskreisen nur noch REST- BREMSFUNKTION verfügbar (
b 87)
aus 1 Hz-Blinken ABS nicht verfügbar Anfahrtest nicht beendet (
b 88)
aus 4 Hz-Blinken In beiden Bremskreisen ist nur REST- BREMSFUNKTION verfügbar (
b 87)
Eigendiagnose nicht beendet (b 88)
Dauerlicht aus Rück-/Bremslicht defekt (
b Wartungsanleitung, Kapitel 2)
Fahrgeschwindigkeitsregelung (FGR)
nicht verfügbar
Dauerlicht 1 Hz-Blinken Mindestens ein Bremskreis ohne ABS-Funktion (
b 90)
Dauerlicht 4 Hz-Blinken Mindestens ein Bremskreis in REST- BREMSFUNKTION (
b 87)
1 Hz-
Wechsel-
blinken 1 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering.
Folgende Prüfungen am Motorrad durch-
führen:
– Zündung aus, Bremsdruck an den
Bremshebeln vorhanden?
– Bremswirkung an beiden Rädern vorhanden?
– Bremssystem dicht, kein Austritt von Bremsflüssigkeit sichtbar?
Bei negativem Prüfergebnis Brems-
system defekt.
4 Hz-
Wechsel-
blinken 4 Hz-
Wechsel-
blinkenFlüssigkeitsniveau im BMW Integral ABS
zu gering, oben aufgeführte Prüfungen
durchführen.
In mindestens einem Bremskreis nur
noch RESTBREMSFUNKTION (
b 87)
d Warnung:
Fahren Sie nicht, wenn Sie Zweifel
an der Betriebssicherheit der
Bremsanlage haben.
10LTbkd6.book Seite 91 Freitag, 1. Juli 2005 8:41 08

92
Sicher unterwegs
4

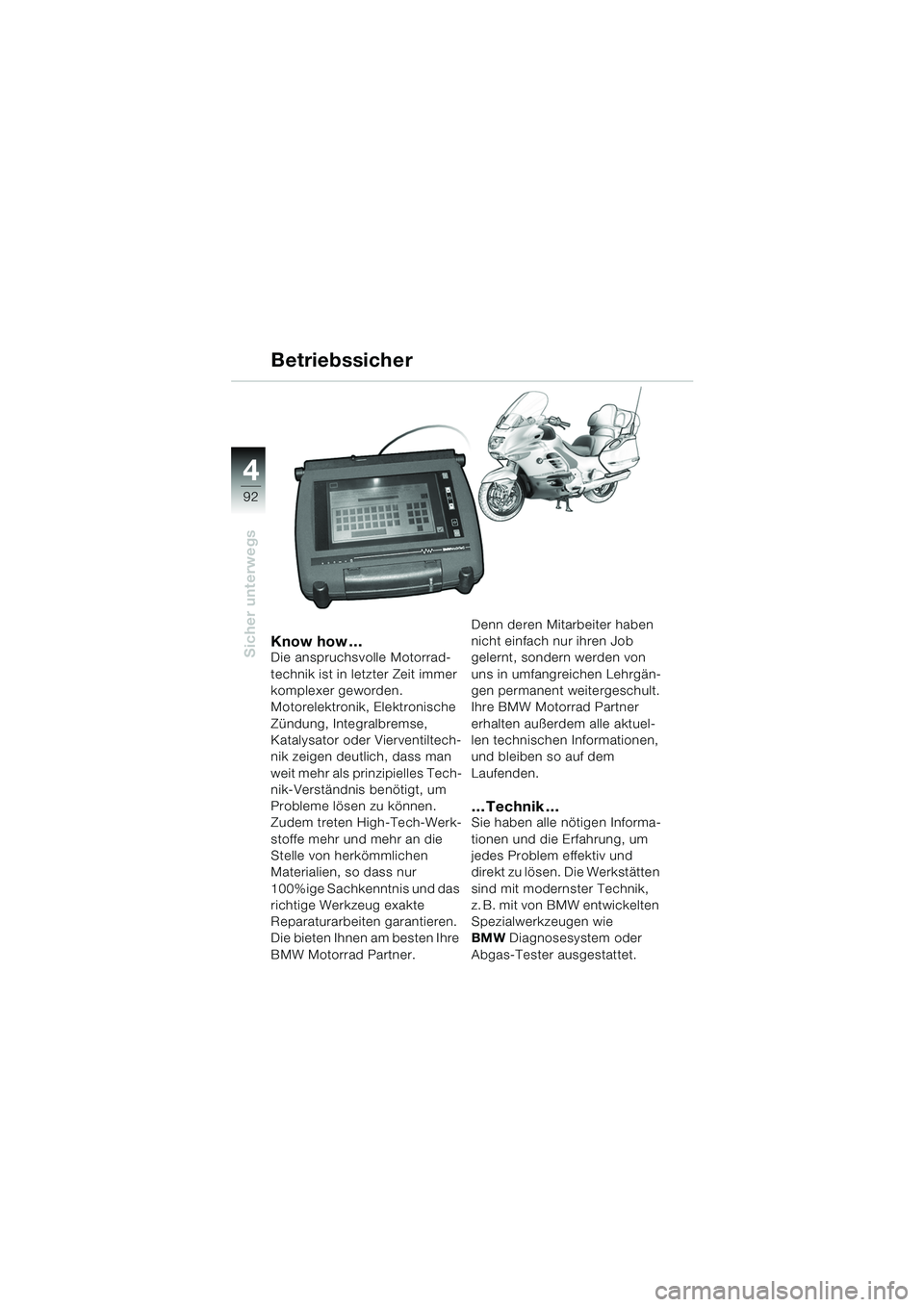

Know how …Die anspruchsvolle Motorrad-
technik ist in letzter Zeit immer
komplexer geworden.
Motorelektronik, Elektronische
Zündung, Integralbremse,
Katalysator oder Vierventiltech-
nik zeigen deutlich, dass man
weit mehr als prinzipielles Tech-
nik-Verständnis benötigt, um
Probleme lösen zu können.
Zudem treten High-Tech-Werk-
stoffe mehr und mehr an die
Stelle von herkömmlichen
Materialien, so dass nur
100%ige Sachkenntnis und das
richtige Werkzeug exakte
Reparaturarbeiten garantieren.
Die bieten Ihnen am besten Ihre
BMW Motorrad Partner.Denn deren Mitarbeiter haben
nicht einfach nur ihren Job
gelernt, sondern werden von
uns in umfangreichen Lehrgän-
gen permanent weitergeschult.
Ihre BMW Motorrad Partner
erhalten außerdem alle aktuel-
len technischen Informationen,
und bleiben so auf dem
Laufenden.
… Technik …Sie haben alle nötigen Informa-
tionen und die Erfahrung, um
jedes Problem effektiv und
direkt zu lösen. Die Werkstätten
sind mit modernster Technik,
z. B. mit von BMW entwickelten
Spezialwerkzeugen wie
BMW
Diagnosesystem oder
Abgas-Tester ausgestattet.
Betriebssicher
10LTbkd6.book Seite 92 Freitag, 1. Juli 2005 8:41 08

4
93
Sicher unterwegs

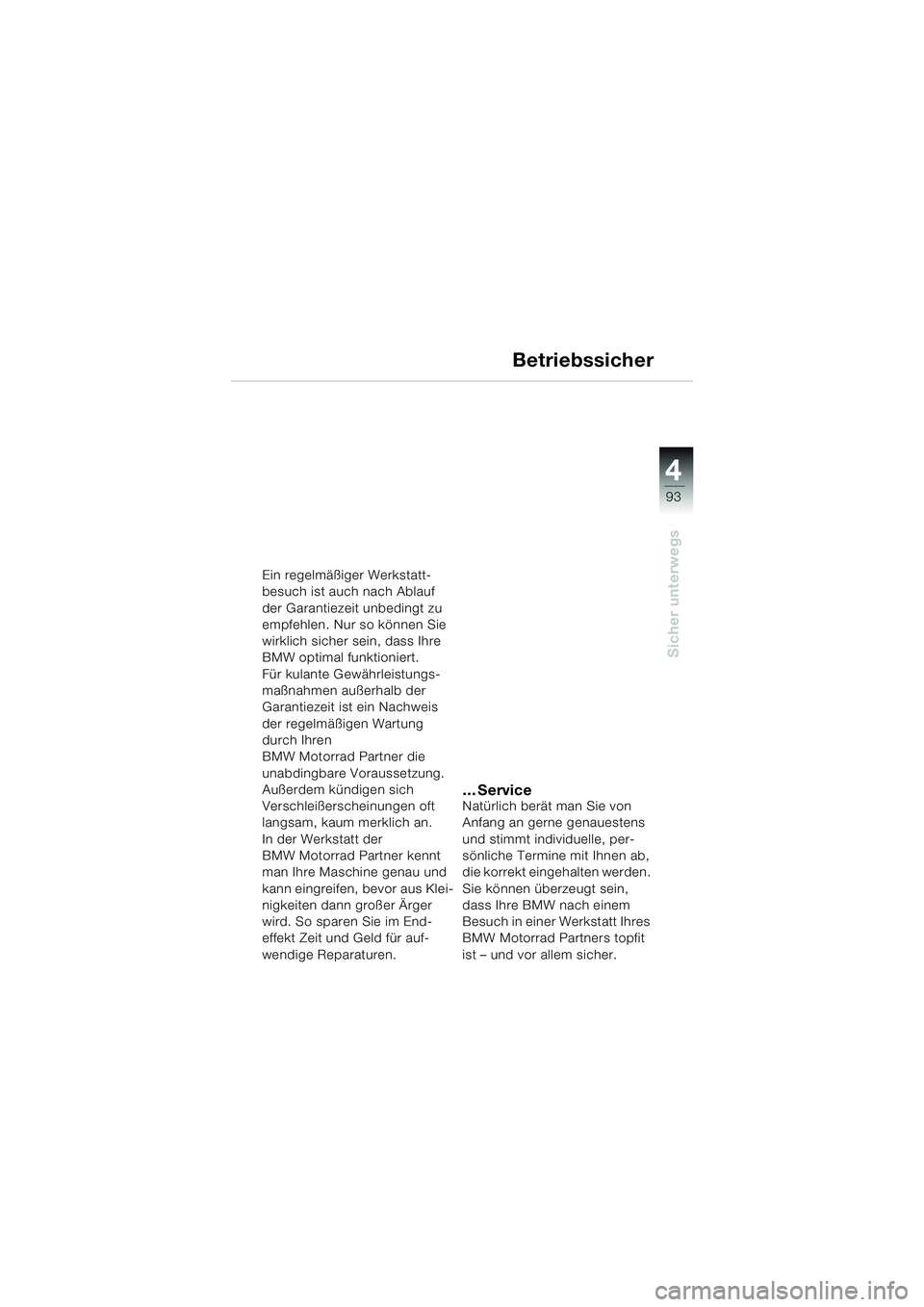

Betriebssicher
Ein regelmäßiger Werkstatt-
besuch ist auch nach Ablauf
der Garantiezeit unbedingt zu
empfehlen. Nur so können Sie
wirklich sicher sein, dass Ihre
BMW optimal funktioniert.
Für kulante Gewährleistungs-
maßnahmen außerhalb der
Garantiezeit ist ein Nachweis
der regelmäßigen Wartung
durch Ihren
BMW Motorrad Partner die
unabdingbare Voraussetzung.
Außerdem kündigen sich
Verschleißerscheinungen oft
langsam, kaum merklich an.
In der Werkstatt der
BMW Motorrad Partner kennt
man Ihre Maschine genau und
kann eingreifen, bevor aus Klei-
nigkeiten dann großer Ärger
wird. So sparen Sie im End-
effekt Zeit und Geld für auf-
wendige Reparaturen.
…ServiceNatürlich berät man Sie von
Anfang an gerne genauestens
und stimmt individuelle, per-
sönliche Termine mit Ihnen ab,
die korrekt eingehalten werden.
Sie können überzeugt sein,
dass Ihre BMW nach einem
Besuch in einer Werkstatt Ihres
BMW Motorrad Partners topfit
ist – und vor allem sicher.
10LTbkd6.book Seite 93 Freitag, 1. Juli 2005 8:41 08

94
Sicher unterwegs
4

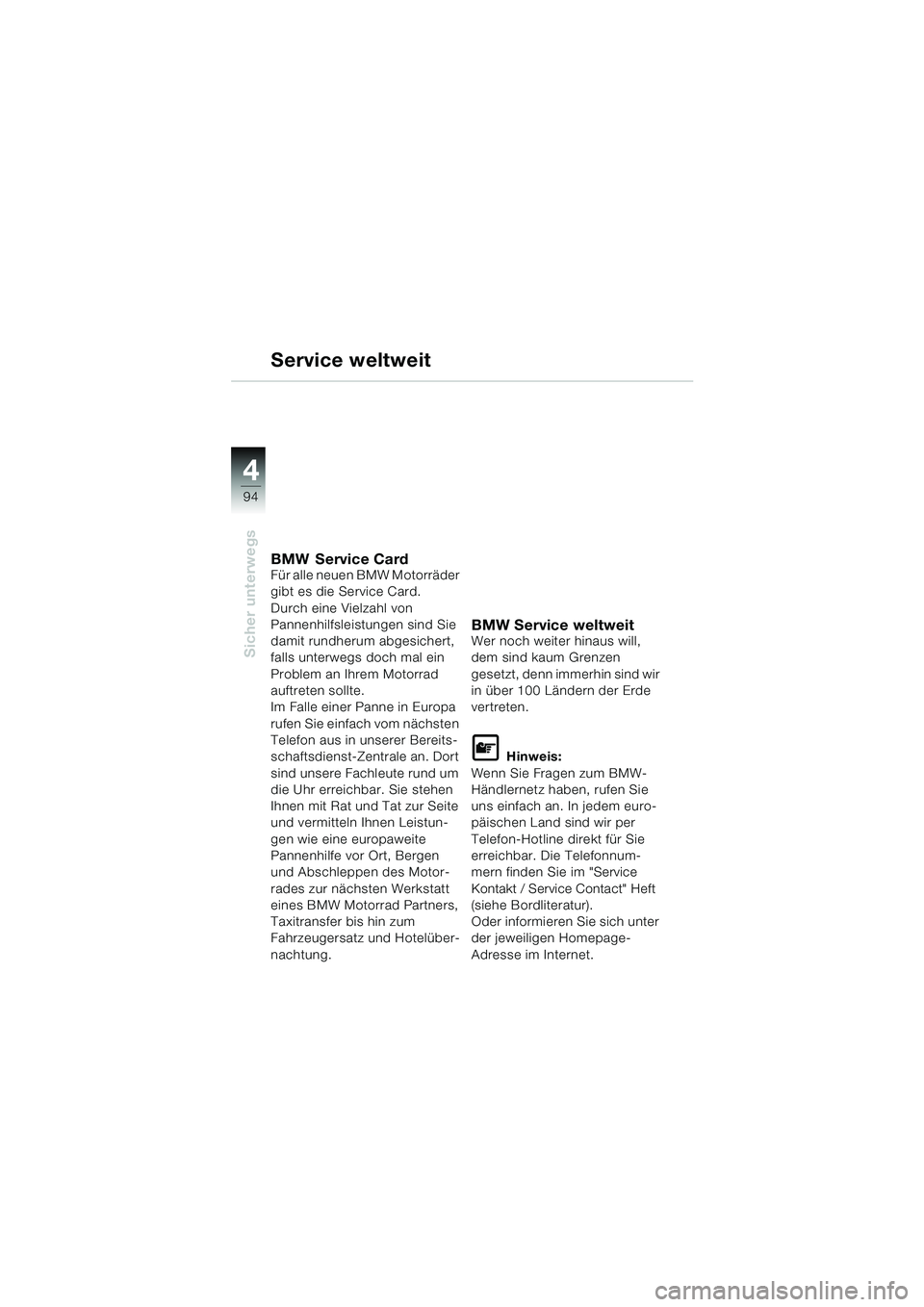

Service weltweit
BMW Service CardFür alle neuen BMW Motorräder
gibt es die Service Card.
Durch eine Vielzahl von
Pannenhilfsleistungen sind Sie
damit rundherum abgesichert,
falls unterwegs doch mal ein
Problem an Ihrem Motorrad
auftreten sollte.
Im Falle einer Panne in Europa
rufen Sie einfach vom nächsten
Telefon aus in unserer Bereits-
schaftsdienst-Zentrale an. Dort
sind unsere Fachleute rund um
die Uhr erreichbar. Sie stehen
Ihnen mit Rat und Tat zur Seite
und vermitteln Ihnen Leistun-
gen wie eine europaweite
Pannenhilfe vor Ort, Bergen
und Abschleppen des Motor-
rades zur nächsten Werkstatt
eines BMW Motorrad Partners,
Taxitransfer bis hin zum
Fahrzeugersatz und Hotelüber-
nachtung.
BMW Service weltweitWer noch weiter hinaus will,
dem sind kaum Grenzen
gesetzt, denn immerhin sind wir
in über 100 Ländern der Erde
vertreten.
L Hinweis:
Wenn Sie Fragen zum BMW-
Händlernetz haben, rufen Sie
uns einfach an. In jedem euro-
päischen Land sind wir per
Telefon-Hotline direkt für Sie
erreichbar. Die Telefonnum-
mern finden Sie im "Service
Kontakt / Service Contact" Heft
(siehe Bordliteratur).
Oder informieren Sie sich unter
der jeweiligen Homepage-
Adresse im Internet.
10LTbkd6.book Seite 94 Freitag, 1. Juli 2005 8:41 08
