2005 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

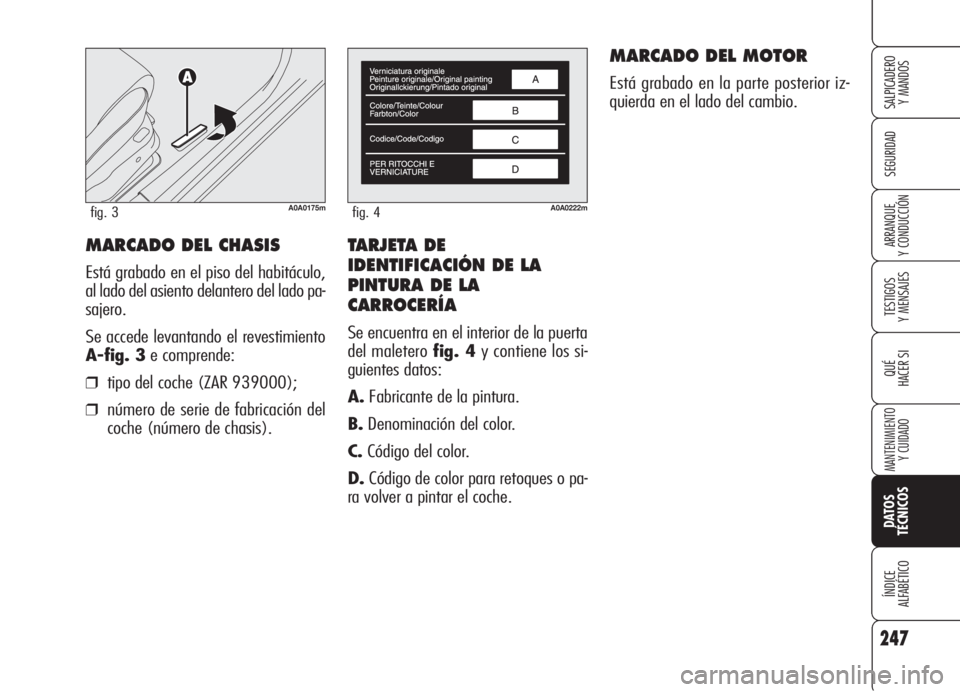

TARJETA DE
IDENTIFICACIÓN DE LA
PINTURA DE LA
CARROCERÍA
Se encuentra en el interior de la puerta
del maletero fig. 4y contiene los si-
guientes datos:
A.Fabricante de la pintura.
B.Denominación del color.
C.Código del color.
D.Código de color para retoques o pa-
ra volver a pintar el coche.
MARCADO DEL MOTOR
Está grabado en la parte posterior iz-
quierda en el lado del cambio.
MARCADO DEL CHASIS
Está grabado en el piso del habitáculo,
al lado del asiento delantero del lado pa-
sajero.
Se accede levantando el revestimiento
A-fig. 3e comprende:
❒tipo del coche (ZAR 939000);
❒número de serie de fabricación del
coche (número de chasis).
247
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0A0222mfig. 4A0A0175mfig. 3

248
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

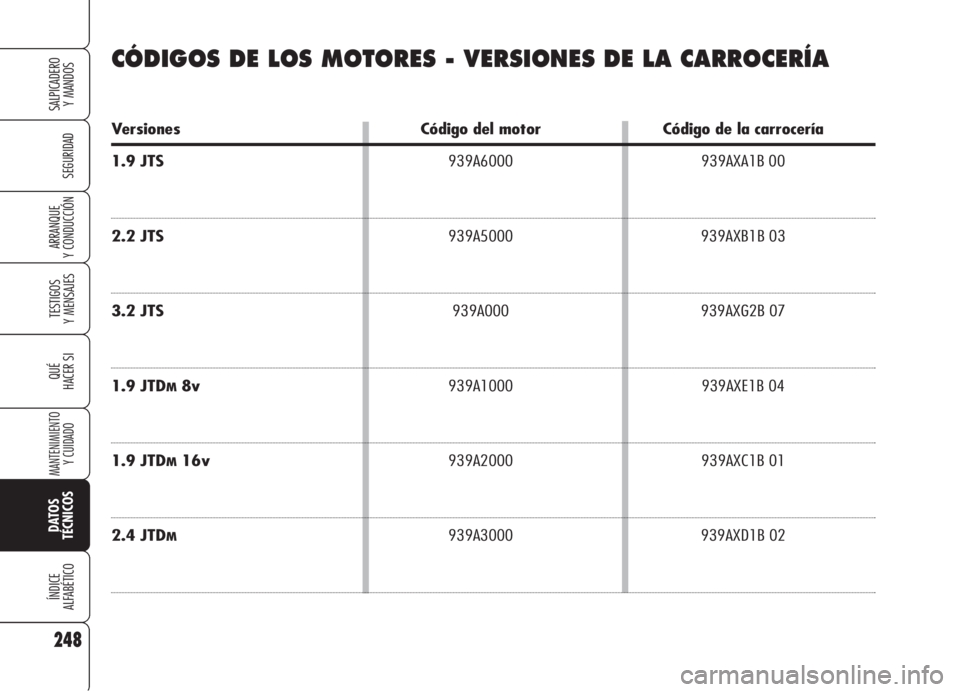

CÓDIGOS DE LOS MOTORES - VERSIONES DE LA CARROCERÍA
Versiones Código del motor Código de la carrocería
1.9 JTS939A6000 939AXA1B 00
2.2 JTS939A5000 939AXB1B 03
3.2 JTS 939A000 939AXG2B 07
1.9 JTDM8v939A1000 939AXE1B 04
1.9 JTDM16v939A2000 939AXC1B 01
2.4 JTDM939A3000 939AXD1B 02

249
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

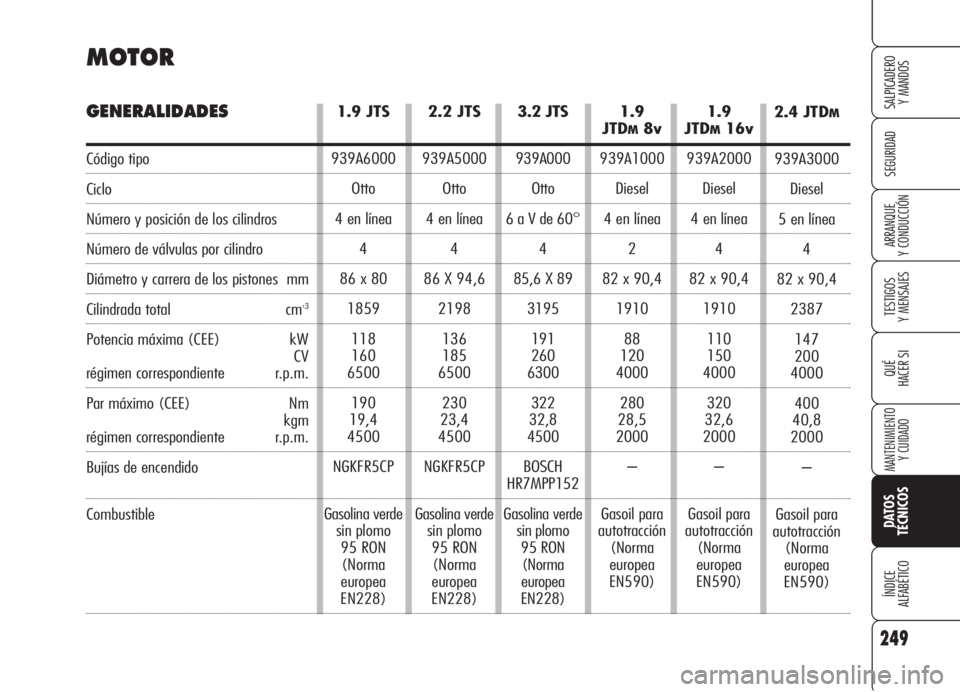

MOTOR
GENERALIDADES
Código tipo
Ciclo
Número y posición de los cilindros
Número de válvulas por cilindro
Diámetro y carrera de los pistones mm
Cilindrada total cm‹3
Potencia máxima (CEE) kW
CV
régimen correspondiente r.p.m.
Par máximo (CEE) Nm
kgm
régimen correspondiente r.p.m.
Bujías de encendido
Combustible
1.9 JTS
939A6000
Otto
4 en línea
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Gasolina verde
sin plomo
95 RON
(Norma
europea
EN228)2.2 JTS
939A5000
Otto
4 en línea
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Gasolina verde
sin plomo
95 RON
(Norma
europea
EN228)3.2 JTS
939A000
Otto
6 a V de 60°
4
85,6 X 89
3195
191
260
6300
322
32,8
4500
BOSCH
HR7MPP152
Gasolina verde
sin plomo
95 RON
(Norma
europea
EN228)1.9
JTD
M8v
939A1000
Diesel
4 en línea
2
82 x 90,4
1910
88
120
4000
280
28,5
2000
–
Gasoil para
autotracción
(Norma
europea
EN590)1.9
JTDM16v
939A2000
Diesel
4 en línea
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gasoil para
autotracción
(Norma
europea
EN590)2.4 JTD
M
939A3000
Diesel
5 en línea
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Gasoil para
autotracción
(Norma
europea
EN590)

250
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

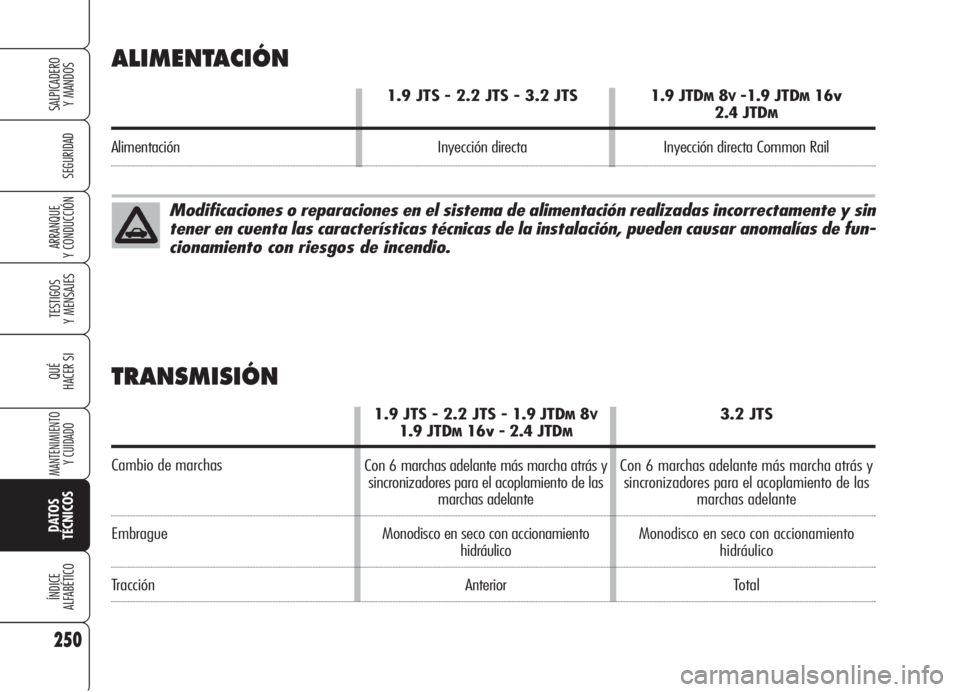

ALIMENTACIÓN
1.9 JTS - 2.2 JTS - 3.2 JTS1.9 JTDM8V-1.9 JTDM16v
2.4 JTDM
Alimentación Inyección directa Inyección directa Common Rail
Modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin
tener en cuenta las características técnicas de la instalación, pueden causar anomalías de fun-
cionamiento con riesgos de incendio.
TRANSMISIÓN
Cambio de marchas
Embrague
Tracción1.9 JTS - 2.2 JTS - 1.9 JTD
M8V
1.9 JTDM16v - 2.4 JTDM
Con 6 marchas adelante más marcha atrás y
sincronizadores para el acoplamiento de las
marchas adelante
Monodisco en seco con accionamiento
hidráulico
Anterior3.2 JTS
Con 6 marchas adelante más marcha atrás y
sincronizadores para el acoplamiento de las
marchas adelante
Monodisco en seco con accionamiento
hidráulico
Total

251
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
1.9 JTS - 2.2 JTS - 1.9 JTDM8V 3.2 JTS - 2.4 JTDM
1.9 JTDM16V

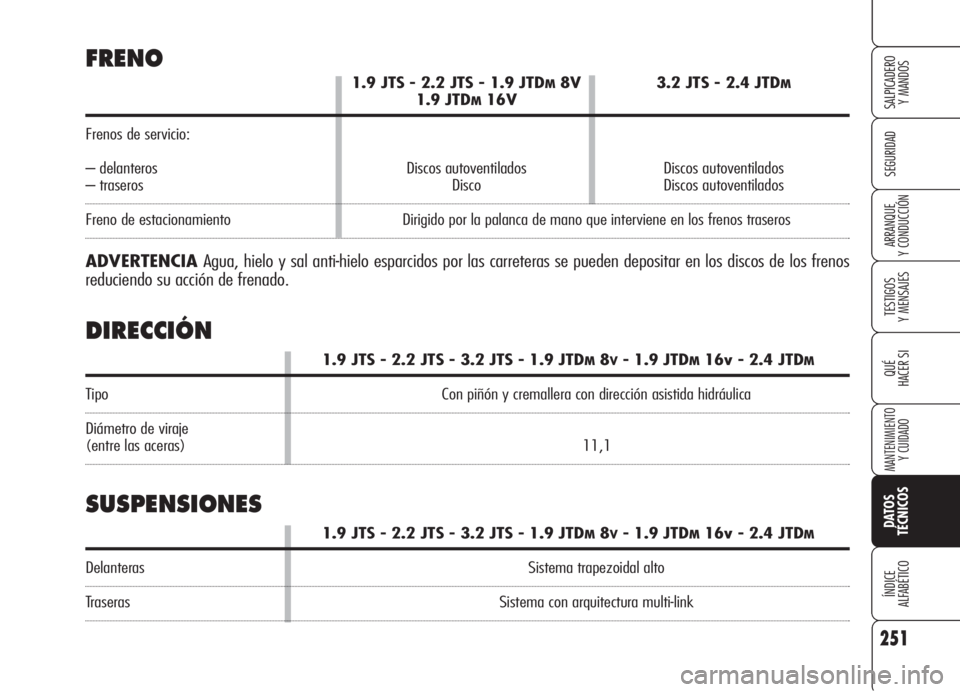

Frenos de servicio:
– delanteros Discos autoventilados Discos autoventilados
– traseros Disco Discos autoventilados
Freno de estacionamiento Dirigido por la palanca de mano que interviene en los frenos traseros
ADVERTENCIA Agua, hielo y sal anti-hielo esparcidos por las carreteras se pueden depositar en los discos de los frenos
reduciendo su acción de frenado.
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Tipo Con piñón y cremallera con dirección asistida hidráulica
Diámetro de viraje
(entre las aceras) 11,1
FRENO
DIRECCIÓN
1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Delanteras Sistema trapezoidal alto
Traseras Sistema con arquitectura multi-link
SUSPENSIONES

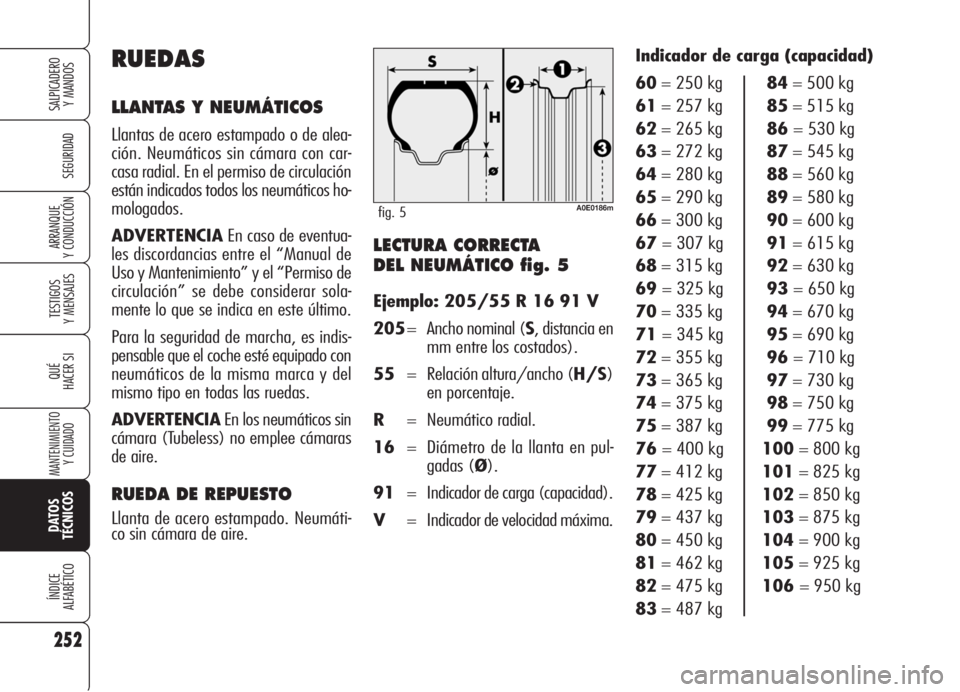

LECTURA CORRECTA
DEL NEUMÁTICO fig. 5
Ejemplo: 205/55 R 16 91 V
205= Ancho nominal (S, distancia en
mm entre los costados).
55= Relación altura/ancho (H/S)
en porcentaje.
R= Neumático radial.
16= Diámetro de la llanta en pul-
gadas (Ø).
91= Indicador de carga (capacidad).
V= Indicador de velocidad máxima.Indicador de carga (capacidad)
60= 250 kg 84= 500 kg
61= 257 kg 85= 515 kg
62= 265 kg 86= 530 kg
63= 272 kg 87= 545 kg
64= 280 kg 88= 560 kg
65= 290 kg 89= 580 kg
66= 300 kg 90= 600 kg
67= 307 kg 91= 615 kg
68= 315 kg 92= 630 kg
69= 325 kg 93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg 95= 690 kg
72= 355 kg 96= 710 kg
73= 365 kg 97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg 99= 775 kg
76= 400 kg 100= 800 kg
77= 412 kg 101= 825 kg
78= 425 kg 102= 850 kg
79= 437 kg
103= 875 kg
80= 450 kg 104= 900 kg
81= 462 kg 105= 925 kg
82= 475 kg 106= 950 kg
83= 487 kg
RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o de alea-
ción. Neumáticos sin cámara con car-
casa radial. En el permiso de circulación
están indicados todos los neumáticos ho-
mologados.
ADVERTENCIAEn caso de eventua-
les discordancias entre el “Manual de
Uso y Mantenimiento” y el “Permiso de
circulación” se debe considerar sola-
mente lo que se indica en este último.
Para la seguridad de marcha, es indis-
pensable que el coche esté equipado con
neumáticos de la misma marca y del
mismo tipo en todas las ruedas.
ADVERTENCIAEn los neumáticos sin
cámara (Tubeless) no emplee cámaras
de aire.
RUEDA DE REPUESTO
Llanta de acero estampado. Neumáti-
co sin cámara de aire.
252
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0186mfig. 5

LECTURA CORRECTA
DE LA LLANTA
Ejemplo: 7 J x 16 H2 ET 43
7= ancho de la llanta en pulgadas
1.
J= perfil de la pestaña (resalte la-
teral donde apoya el talón del
neumático)2.
16= diámetro de montaje en pulga-
das (corresponde al neumáti-
co que debe montarse)
(3=Ø).H2= forma y número de los “hump”
(relieve de la circunferencia que
mantiene en su lugar el talón
del neumático sin cámara en la
llanta).
43= ángulo de caída de la rueda
(distancia entre la superficie de
apoyo disco/llanta y línea cen-
tral de la llanta de la rueda). Indicador de velocidad
máxima
Q= hasta 160 km/h.
R= hasta 170 km/h.
S= hasta 180 km/h.
T= hasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= hasta 240 km/h.
W= hasta 270 km/h.
V= hasta 300 km/h.
Indicador de velocidad
máxima
con neumáticos para la nieve
Q M + S= hasta 160 km/h.
T M + S= hasta 190 km/h.
H M + S= hasta 210 km/h.
253
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

TESTIGOS
Y MENSAJES
254
SEGURIDAD
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
llanta
neumático
llanta
neumático
llanta
neumático
llanta
neumático
llanta
neumático
llanta
neumático
ADVERTENCIASe aconsejan neumáticos para la nieve con indicador de velocidad H.
En los neumáticos de tipo 225/50 R17" es posible utilizar solamente las cadenas para la nieve
del tipo “araña”.
En los neumáticos de tipo 235/45 R18" no se pueden utilizar las cadenas para la nieve ya que
interfieren con el eje del pivote de la suspensión delantera.
4,00B x17"
T125/80 R17

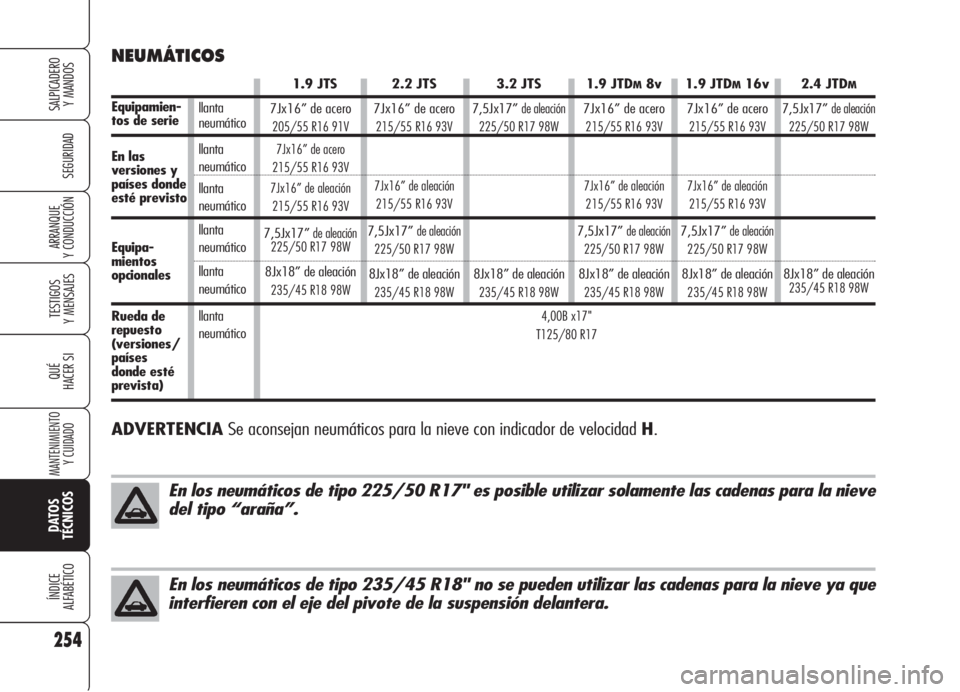

NEUMÁTICOS
Equipamien-tos de serie
En las
versiones y
países donde
esté previsto
Equipa-
mientos
opcionales
Rueda de
repuesto
(versiones/
países
donde esté
prevista)3.2 JTS
7,5Jx17”
de aleación
225/50 R17 98W
8Jx18” de aleación
235/45 R18 98W
1.9 JTS
7Jx16” de acero
205/55 R16 91V
7Jx16” de acero
215/55 R16 93V
7Jx16” de aleación
215/55 R16 93V
7,5Jx17”de aleación
225/50 R17 98W
8Jx18” de aleación
235/45 R18 98W
2.2 JTS
7Jx16” de acero
215/55 R16 93V
7Jx16” de aleación
215/55 R16 93V
7,5Jx17”de aleación
225/50 R17 98W
8Jx18” de aleación
235/45 R18 98W
1.9 JTDM8v
7Jx16” de acero
215/55 R16 93V
7Jx16” de aleación
215/55 R16 93V
7,5Jx17”de aleación
225/50 R17 98W
8Jx18” de aleación
235/45 R18 98W
1.9 JTDM16v
7Jx16” de acero
215/55 R16 93V
7Jx16” de aleación
215/55 R16 93V
7,5Jx17”de aleación
225/50 R17 98W
8Jx18” de aleación
235/45 R18 98W
2.4 JTDM
7,5Jx17”de aleación
225/50 R17 98W
8Jx18” de aleación235/45 R18 98W
