2005 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

223
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
❒control del estado de limpieza de las
cerraduras del capó y maletero, lim-
pieza y lubricación de las palancas;
❒control visual del estado de: motor,
cambio, transmisión, tramos rígidos
y flexibles de los tubos (escape - ali-
mentación combustible - frenos), ele-
mentos de goma (capuchones -
manguitos - forros, etc.);
❒control del estado de carga de la ba-
tería;
❒control visual del estado de las dis-
tintas correas de mando;
❒control y eventual repostado del ni-
vel de los líquidos (refrigerante mo-
tor, frenos, lavaparabrisas y lavalu-
neta posterior, dirección asistida, ba-
tería, etc.);;
❒sustitución del aceite motor y filtro
del aceite (versiones de gasolina);
❒eventual sustitución del aceite mo-
tor y filtro del aceite (versiones Die-
sel);
❒sustitución del filtro antipolen.
TAREAS
ADICIONALES
Cada 1.000 km o antes de realizar via-
jes largos, controle y reponga si es ne-
cesario:
❒el nivel del líquido refrigerante del
motor;
❒el nivel del líquido de frenos;
❒el nivel del líquido del lavaparabri-
sas;
❒la presión y el estado de los neu-
máticos.
Cada 3.000 km controle y eventual-
mente reponga el nivel del aceite del
motor.
Se aconseja utilizar los productos FL
Selenia, estudiados y realizados ex-
presamente para los coches Alfa Romeo
(consulte la tabla “Repostados” en el
capítulo “Datos Técnicos”).
PLAN DE
REVISIÓN ANUAL
En caso de que el coche recorra menos
de 30.000 km al año (por ejemplo,
15.000 km aproximadamente) se
aconseja efectuar un Plan de Revisión
Anual que incluye lo siguiente:
❒control del estado/desgaste de los
neumáticos y eventual regulación de
la presión (incluyendo la rueda de
repuesto - más pequeña que una rue-
da normal);
❒control del funcionamiento de la ins-
talación de iluminación (faros, in-
termitentes, luces de emergencia,
maletero, habitáculo, testigos del ta-
blero de instrumentos, etc.);
❒control del funcionamiento de la ins-
talación limpia / lavaparabrisas;
❒control de la colocación / desgaste de
las escobillas del limpiaparabrisas y
del limpialuneta posterior;
❒control del estado y desgaste de las
pastillas de los frenos delanteros;

224
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIA - Filtro del aire
Si utiliza el coche en carreteras polvo-
rientas, cambie el filtro del aire con más
frecuencia de la que se indica en el Plan
de Mantenimiento Programado.
Como la frecuencia del cambio de aceite
del motor y del filtro del aire depende del
uso que haga del coche, acuda a los Ser-
vicios Autorizados Alfa Romeo si tiene al-
guna duda al respecto.
ADVERTENCIA
Filtro antipolen
Si utiliza frecuentemente el coche en ca-
rreteras polvorientas o zonas muy con-
taminadas, se aconseja cambiar el filtro
más a menudo; de hecho, debe susti-
tuirse siempre que observe una dismi-
nución del flujo del aire que entra en el
habitáculo. ADVERTENCIA - Aceite motor
(versiones de gasolina)
En caso de que utilice el coche en una
de las siguientes condiciones especial-
mente severas:
❒arrastre de remolque o caravanas;
❒carreteras polvorientas;
❒trayectos breves y frecuentes (me-
nos de 7-8 km) con una tempera-
tura exterior a bajo cero;
❒motor que funciona a menudo en ra-
lentí o recorre distancias largas a ba-
ja velocidad (por ejemplo, taxis, en-
tregas a domicilio), o bien, en caso
de inactividad del coche durante al-
gún tiempo;
cambie el aceite del motor con mayor
frecuencia de la que se indica en el Plan
de Mantenimiento Programado.ADVERTENCIA - Aceite motor
(versiones Diesel)
El aceite y el filtro del aceite motor de-
be sustituirlos cuando se visualice un
mensaje en la pantalla (en las versiones
con “Pantalla multifunción reconfigura-
ble”) o cuando el testigo
vparpa-
dea (en las versiones con “Pantalla mul-
tifunción) (consulte el capítulo “Testigos
y mensajes”), o de todas formas, ca-
da 2 años.
En caso de que utilice el coche sobre
todo en el ciclo urbano, el aceite se de-
grada más rápidamente respecto a otro
tipo de recorrido.
Repostados de aceite in-
cluso considerables no
sustituyen el procedi-
miento de cambio del aceite del
motor señalizado por un men-
saje en la pantalla. Se aconseja
sustituir el aceite del motor en
los Servicios Autorizados Alfa
Romeo que apagarán dicho
mensaje.

225
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIA - Batería
Se aconseja controlar el estado de car-
ga de la batería, preferiblemente al prin-
cipio del invierno para evitar que el elec-
trolito se congele.
Este control debe efectuarse con mayor
frecuencia si utiliza el coche principal-
mente en trayectos cortos o si está equi-
pado con dispositivos que consumen
energía permanentemente incluso sin la
llave electrónica en el conmutador de
arranque, sobre todo si han sido insta-
lados después de comprar el coche. Si
utiliza el coche en climas cálidos o en
condiciones severas, es oportuno efec-
tuar el control del nivel del líquido de
la batería (electrolito) con mayor fre-
cuencia de la que se indica en el Plan de
Mantenimiento Programado.El mantenimiento del co-
che debe realizarse en
los Servicios Autoriza-
dos Alfa Romeo. Para las inter-
venciones de mantenimiento
normal o pequeñas reparaciones
que puede realizar Usted mis-
mo, asegúrese siempre de que
cuenta con las herramientas
adecuadas, los recambios ori-
ginales Alfa Romeo y los líqui-
dos de consumo; de todas for-
mas, no realice estas operacio-
nes si no tiene experiencia.ADVERTENCIA -
Filtro del gasoil
En caso de repostados con gasoil no con-
forme con el grado de pureza previsto
por la Norma europea EN590, puede
ser necesario sustituir el filtro del gasoil
con mayor frecuencia de la que se indi-
ca en el Plan de Mantenimiento Pro-
gramado.

226
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

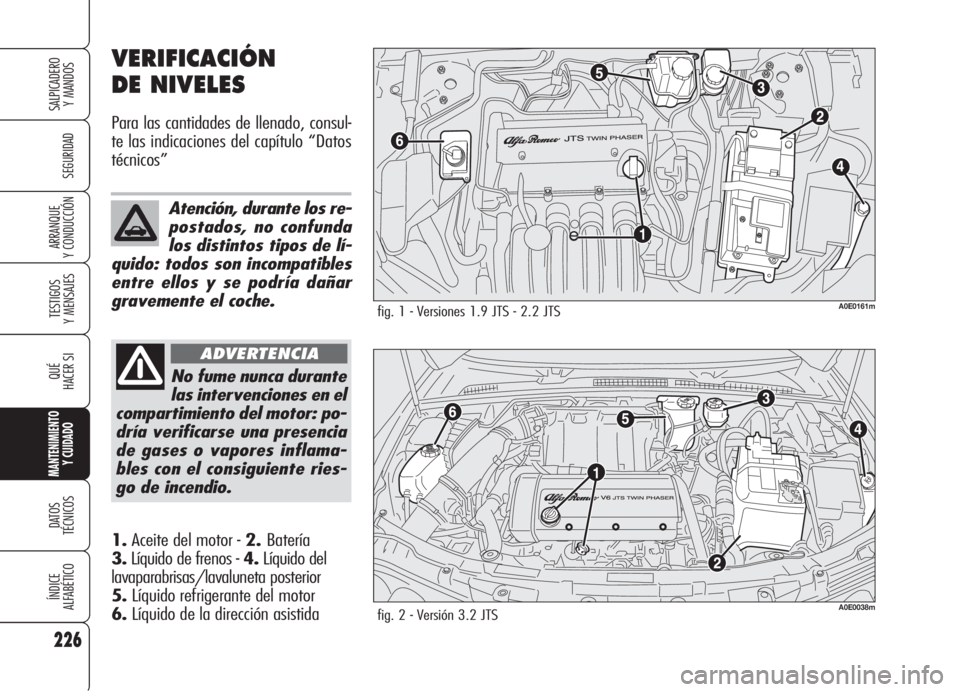

VERIFICACIÓN
DE NIVELES
Para las cantidades de llenado, consul-
te las indicaciones del capítulo “Datos
técnicos”
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas/lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida
fig. 1 - Versiones 1.9 JTS - 2.2 JTSA0E0161m
fig. 2 - Versión 3.2 JTSA0E0038m
No fume nunca durante
las intervenciones en el
compartimiento del motor: po-
dría verificarse una presencia
de gases o vapores inflama-
bles con el consiguiente ries-
go de incendio.
ADVERTENCIA
Atención, durante los re-
postados, no confunda
los distintos tipos de lí-
quido: todos son incompatibles
entre ellos y se podría dañar
gravemente el coche.

227
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

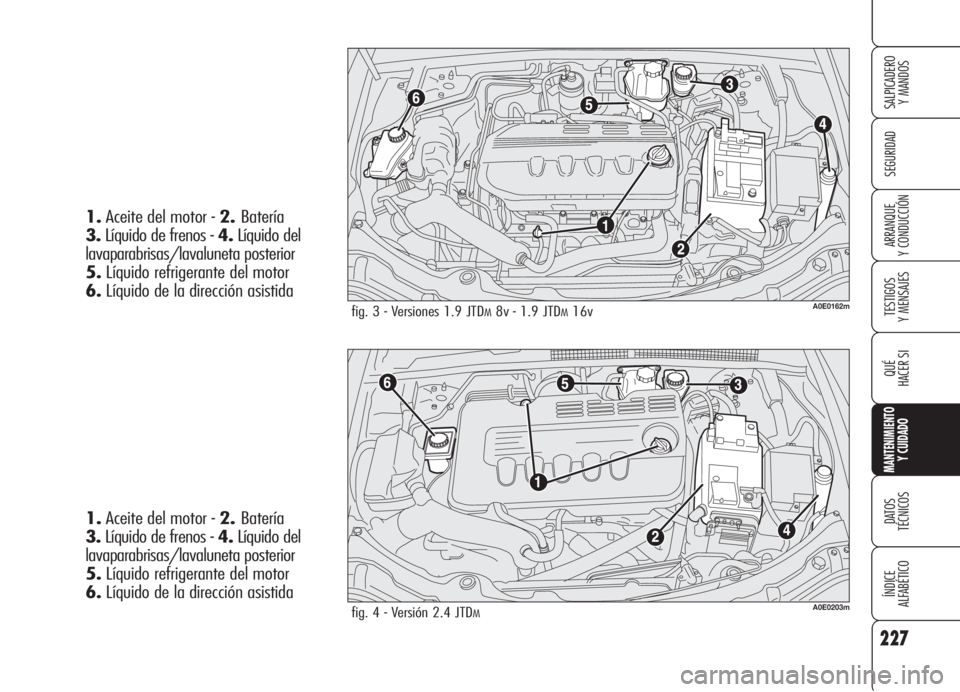

fig. 3 - Versiones 1.9 JTDM8v - 1.9 JTDM16vA0E0162m
fig. 4 - Versión 2.4 JTDMA0E0203m
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas/lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida
1.Aceite del motor - 2.Batería
3.Líquido de frenos - 4.Líquido del
lavaparabrisas/lavaluneta posterior
5.Líquido refrigerante del motor
6.Líquido de la dirección asistida

228
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

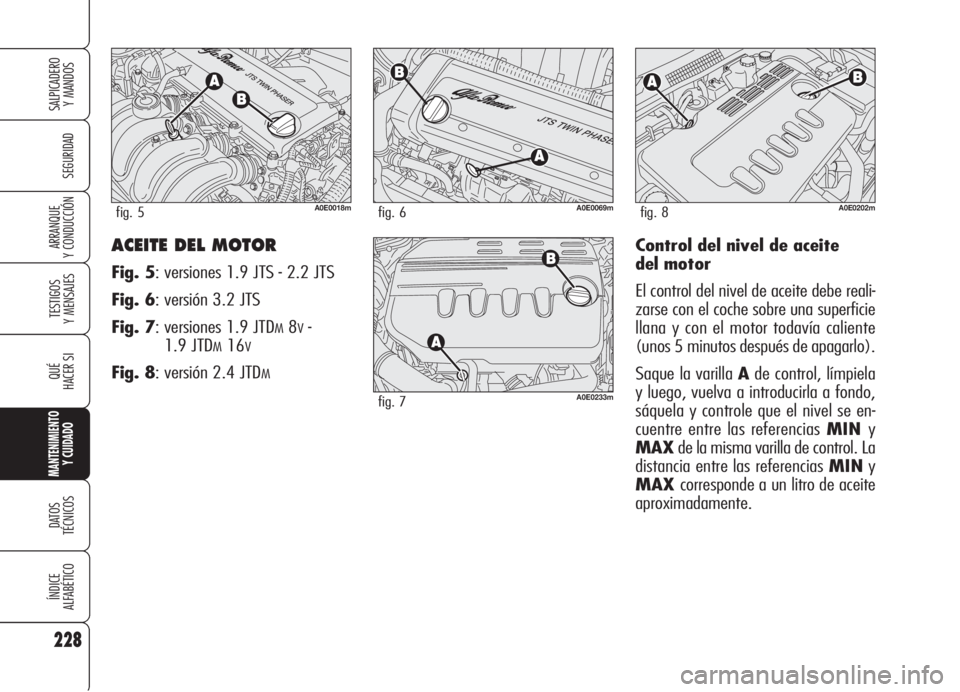

Y CONDUCCIÓNACEITE DEL MOTOR
Fig. 5: versiones 1.9 JTS - 2.2 JTS
Fig. 6: versión 3.2 JTS
Fig. 7: versiones 1.9 JTD
M8V-
1.9 JTD
M16V
Fig. 8: versión 2.4 JTDM
Control del nivel de aceite
del motor
El control del nivel de aceite debe reali-
zarse con el coche sobre una superficie
llana y con el motor todavía caliente
(unos 5 minutos después de apagarlo).
Saque la varilla Ade control, límpiela
y luego, vuelva a introducirla a fondo,
sáquela y controle que el nivel se en-
cuentre entre las referencias MINy
MAXde la misma varilla de control. La
distancia entre las referencias MINy
MAXcorresponde a un litro de aceite
aproximadamente.
A0E0018mfig. 5A0E0069mfig. 6
A0E0233mfig. 7
A0E0202mfig. 8

229
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Consumo de aceite del motor
Indicativamente el consumo máximo
de aceite del motor es de 400 gramos
cada 1000 km.
Durante el rodaje del coche, el motor es-
tá en fase de ajuste, por lo tanto el con-
sumo de aceite puede considerarse es-
tabilizado sólo después de haber reco-
rrido los primeros 5000 ÷ 6000 km.
ADVERTENCIAEl consumo del acei-
te depende del estilo de conducción y
de las condiciones de empleo del coche.
ADVERTENCIANo utilice aceite con
características distintas del que todavía
contiene el motor. Para añadir aceite al motor
Si el nivel del aceite está cerca o inclu-
so debajo de la referencia MIN, aña-
da aceite a través de la boca de apro-
visionamientoB, hasta alcanzar la re-
ferenciaMAX. El nivel del aceite no de-
be superar nunca la referencia MAX.
ADVERTENCIA En caso de que el ni-
vel de aceite, después de efectuar un
control normal, esté sobre el nivel
MAX, acuda a los Servicios Autoriza-
dos Alfa Romeo para que restablezcan
correctamente el nivel.
ADVERTENCIA Después de añadir
o sustituir el aceite y antes de verificar
el nivel, haga funcionar el motor unos
segundos y espere algunos minutos des-
pués de apagarlo.
Con el motor caliente,
intervenga con mucha
precaución en el comparti-
miento del motor: peligro de
quemaduras. Recuerde que,
cuando el motor está caliente,
el electroventilador puede po-
nerse en funcionamiento: pe-
ligro de lesiones. Atención a
bufandas, corbatas y prendas
de vestir no adherentes que
podrían ser arrastradas por los
órganos en movimiento.
ADVERTENCIA
El aceite del motor y el
filtro del aceite usados
contienen sustancias pe-
ligrosas para el medio ambien-
te. Para sustituirlos, se aconse-
ja acudir a los Servicios Autori-
zados Alfa Romeo.

230
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

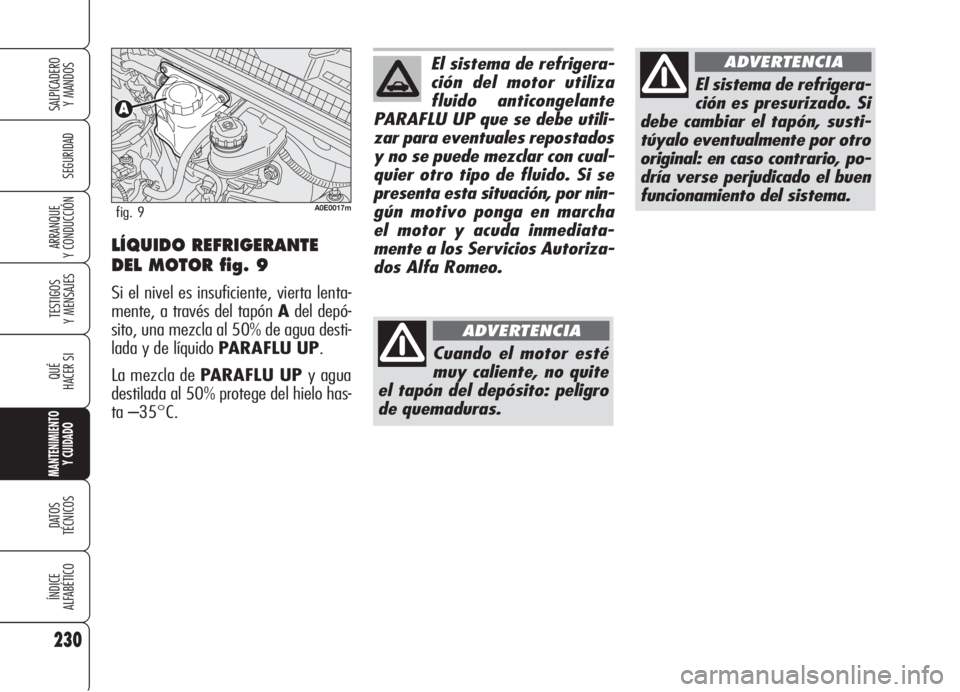

Y CONDUCCIÓNLÍQUIDO REFRIGERANTE
DEL MOTOR fig. 9
Si el nivel es insuficiente, vierta lenta-
mente, a través del tapón Adel depó-
sito, una mezcla al 50% de agua desti-
lada y de líquido PARAFLU UP.
La mezcla de PARAFLU UP y agua
destilada al 50% protege del hielo has-
ta –35°C.
A0E0017mfig. 9
El sistema de refrigera-
ción del motor utiliza
fluido anticongelante
PARAFLU UP que se debe utili-
zar para eventuales repostados
y no se puede mezclar con cual-
quier otro tipo de fluido. Si se
presenta esta situación, por nin-
gún motivo ponga en marcha
el motor y acuda inmediata-
mente a los Servicios Autoriza-
dos Alfa Romeo.
Cuando el motor esté
muy caliente, no quite
el tapón del depósito: peligro
de quemaduras.
ADVERTENCIA
El sistema de refrigera-
ción es presurizado. Si
debe cambiar el tapón, susti-
túyalo eventualmente por otro
original: en caso contrario, po-
dría verse perjudicado el buen
funcionamiento del sistema.
ADVERTENCIA
