2005 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

143
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIALa activación de los Air-
bag libera una pequeña cantidad de pol-
vo. Este polvo no es nocivo ni supone un
peligro de incendio; además, la superficie
del cojín desplegado y el interior del co-
che pueden quedar cubiertos por un resi-
duo de polvo: éste puede irritar la piel y
los ojos. En caso de contacto, lávese con
agua y jabón neutro.
Las cargas pirotécnicas duran 14 años
desde la fecha de fabricación del com-
ponente; el vencimiento está indicado
en la tarjeta específica ubicada en la
guantera o en el manual de manteni-
miento programado. Al acercarse este
plazo, acuda a los Servicios Autorizados
Alfa Romeo para su sustitución.
ADVERTENCIAEn caso de un acci-
dente donde se haya activado cualquier
dispositivo de seguridad, acuda a los
Servicios Autorizados Alfa Romeo para
que sustituyan los que se han activado
y controlen la integridad del sistema.Todas las intervenciones de control, re-
paración y sustitución de los Airbag de-
be realizarse en los Servicios Autoriza-
dos Alfa Romeo.
Antes de llevar el coche al desguace acu-
da a los Servicios Autorizados Alfa Ro-
meo para que desactiven el sistema;
además, en caso de cambio de propie-
tario es indispensable que el nuevo co-
nozca las modalidades de empleo y las
advertencias citadas anteriormente, y
disponga del “Manual de Uso y Man-
tenimiento”.
ADVERTENCIALa activación de los
pretensores, Airbag frontales, Airbag la-
terales, se decide en modo diferencia-
do, según el tipo de choque. El hecho
de que no se active uno o más de ellos,
no significa que el sistema esté averia-
do.
No apoye la cabeza, los
brazos o los codos en
las puertas, en las ventanillas
ni en la zona de despliegue del
cojín del Airbag lateral de pro-
tección de la cabeza (Window
Bag) para evitar posibles le-
siones durante la fase de in-
flado.
ADVERTENCIA
No saque nunca la ca-
beza, los brazos ni los
codos fuera de la ventanilla.
ADVERTENCIA

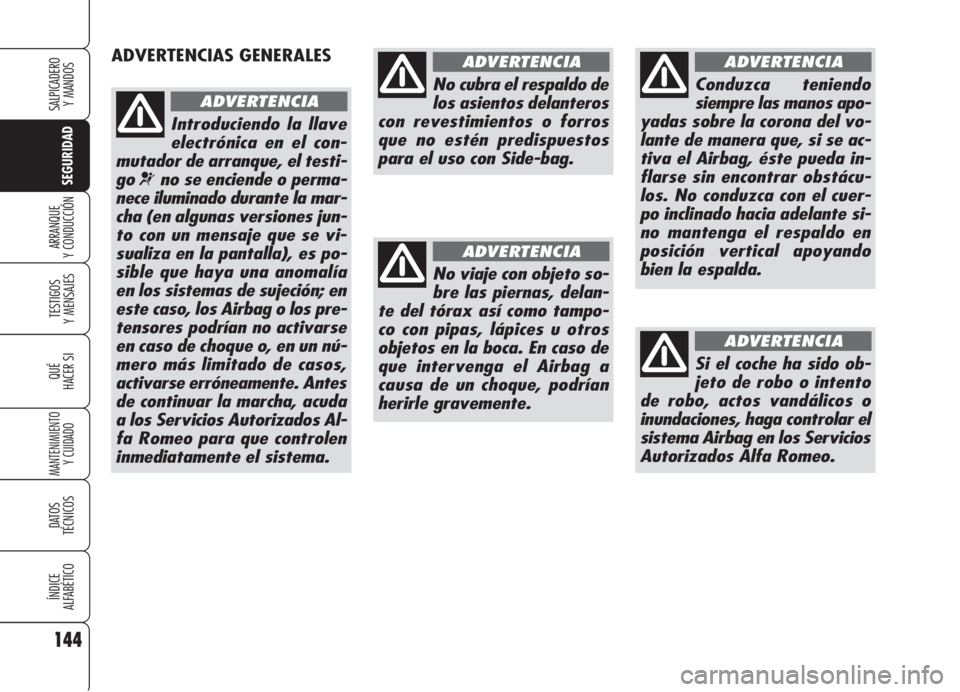

144
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIAS GENERALES
Introduciendo la llave
electrónica en el con-
mutador de arranque, el testi-
go
¬no se enciende o perma-
nece iluminado durante la mar-
cha (en algunas versiones jun-
to con un mensaje que se vi-
sualiza en la pantalla), es po-
sible que haya una anomalía
en los sistemas de sujeción; en
este caso, los Airbag o los pre-
tensores podrían no activarse
en caso de choque o, en un nú-
mero más limitado de casos,
activarse erróneamente. Antes
de continuar la marcha, acuda
a los Servicios Autorizados Al-
fa Romeo para que controlen
inmediatamente el sistema.
ADVERTENCIA
No cubra el respaldo de
los asientos delanteros
con revestimientos o forros
que no estén predispuestos
para el uso con Side-bag.
ADVERTENCIA
No viaje con objeto so-
bre las piernas, delan-
te del tórax así como tampo-
co con pipas, lápices u otros
objetos en la boca. En caso de
que intervenga el Airbag a
causa de un choque, podrían
herirle gravemente.
ADVERTENCIA
Conduzca teniendo
siempre las manos apo-
yadas sobre la corona del vo-
lante de manera que, si se ac-
tiva el Airbag, éste pueda in-
flarse sin encontrar obstácu-
los. No conduzca con el cuer-
po inclinado hacia adelante si-
no mantenga el respaldo en
posición vertical apoyando
bien la espalda.
ADVERTENCIA
Si el coche ha sido ob-
jeto de robo o intento
de robo, actos vandálicos o
inundaciones, haga controlar el
sistema Airbag en los Servicios
Autorizados Alfa Romeo.
ADVERTENCIA

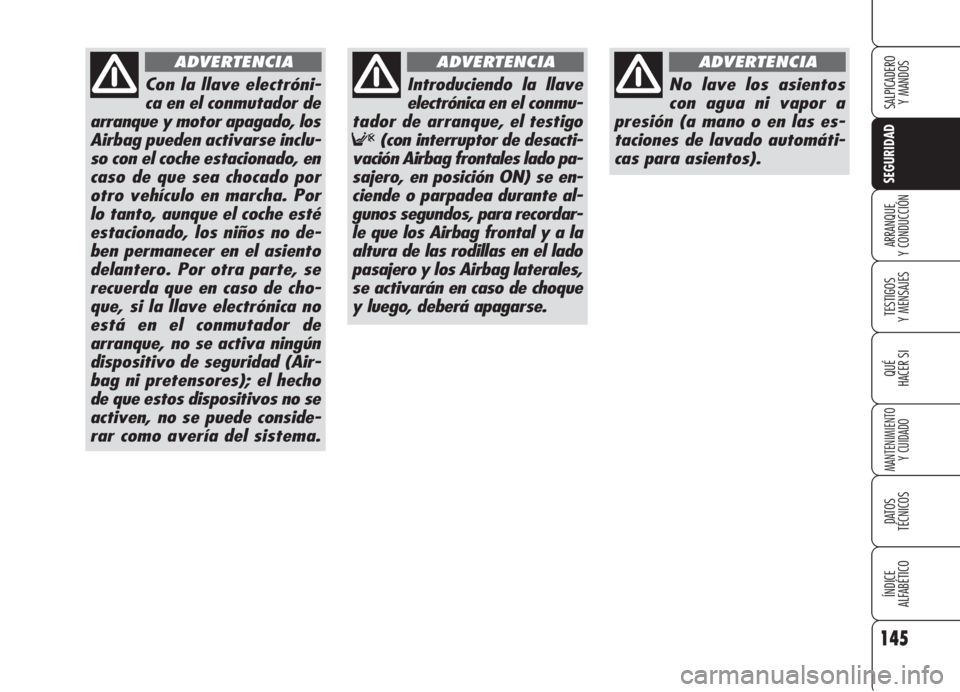

145
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Con la llave electróni-
ca en el conmutador de
arranque y motor apagado, los
Airbag pueden activarse inclu-
so con el coche estacionado, en
caso de que sea chocado por
otro vehículo en marcha. Por
lo tanto, aunque el coche esté
estacionado, los niños no de-
ben permanecer en el asiento
delantero. Por otra parte, se
recuerda que en caso de cho-
que, si la llave electrónica no
está en el conmutador de
arranque, no se activa ningún
dispositivo de seguridad (Air-
bag ni pretensores); el hecho
de que estos dispositivos no se
activen, no se puede conside-
rar como avería del sistema.
ADVERTENCIA
No lave los asientos
con agua ni vapor a
presión (a mano o en las es-
taciones de lavado automáti-
cas para asientos).
ADVERTENCIA
Introduciendo la llave
electrónica en el conmu-
tador de arranque, el testigo
F(con interruptor de desacti-
vación Airbag frontales lado pa-
sajero, en posición ON) se en-
ciende o parpadea durante al-
gunos segundos, para recordar-
le que los Airbag frontal y a la
altura de las rodillas en el lado
pasajero y los Airbag laterales,
se activarán en caso de choque
y luego, deberá apagarse.
ADVERTENCIA

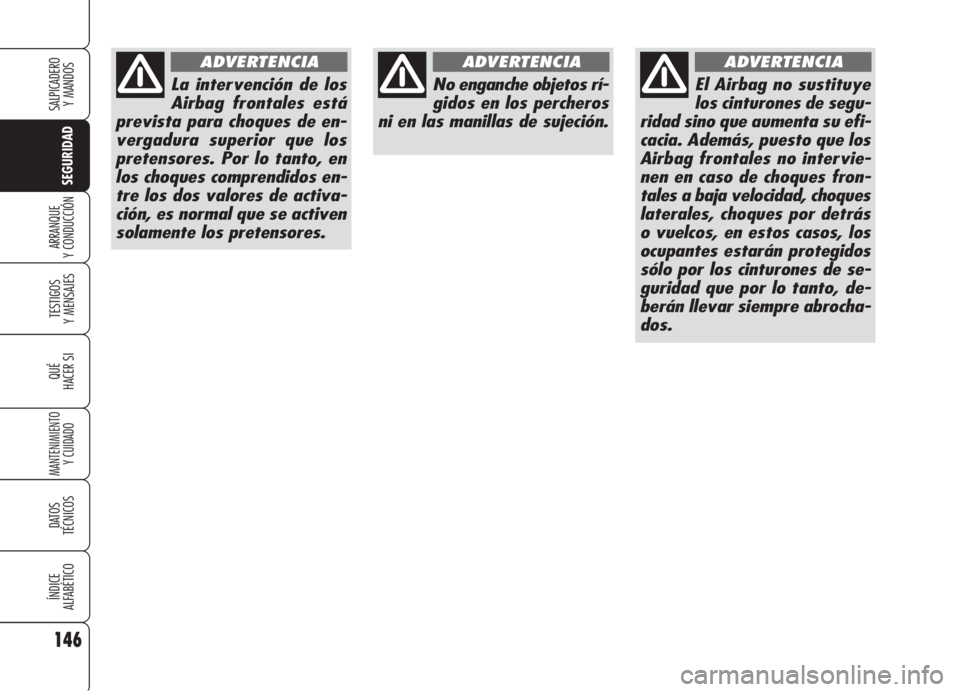

146
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
La intervención de los
Airbag frontales está
prevista para choques de en-
vergadura superior que los
pretensores. Por lo tanto, en
los choques comprendidos en-
tre los dos valores de activa-
ción, es normal que se activen
solamente los pretensores.
ADVERTENCIA
No enganche objetos rí-
gidos en los percheros
ni en las manillas de sujeción.
ADVERTENCIA
El Airbag no sustituye
los cinturones de segu-
ridad sino que aumenta su efi-
cacia. Además, puesto que los
Airbag frontales no intervie-
nen en caso de choques fron-
tales a baja velocidad, choques
laterales, choques por detrás
o vuelcos, en estos casos, los
ocupantes estarán protegidos
sólo por los cinturones de se-
guridad que por lo tanto, de-
berán llevar siempre abrocha-
dos.
ADVERTENCIA

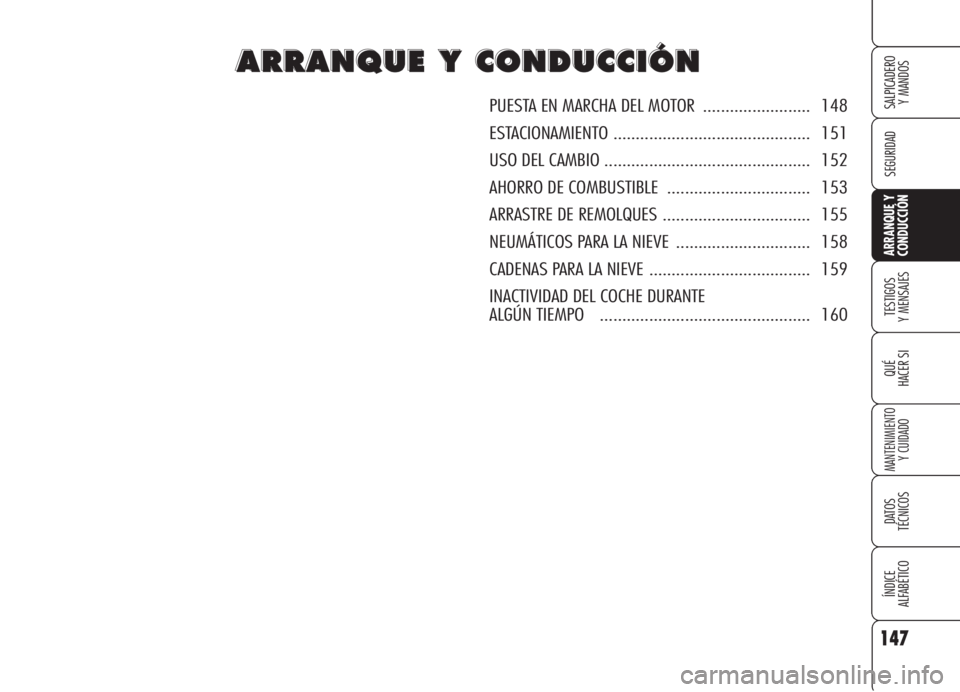

147
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
A A
R R
R R
A A
N N
Q Q
U U
E E
Y Y
C C
O O
N N
D D
U U
C C
C C
I I
Ó Ó
N N
PUESTA EN MARCHA DEL MOTOR ........................ 148
ESTACIONAMIENTO ............................................ 151
USO DEL CAMBIO .............................................. 152
AHORRO DE COMBUSTIBLE ................................ 153
ARRASTRE DE REMOLQUES ................................. 155
NEUMÁTICOS PARA LA NIEVE .............................. 158
CADENAS PARA LA NIEVE .................................... 159
INACTIVIDAD DEL COCHE DURANTE
ALGÚN TIEMPO ............................................... 160

148
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
Se aconseja, durante el
rodaje, no exigirle al
motor el máximo de sus
prestaciones (por ejemplo, ace-
lerones, recorridos demasiado
largos a régimen máximo, fre-
nazos, etc.).
Es peligroso hacer fun-
cionar el motor en lo-
cales cerrados. El motor con-
sume oxígeno y descarga an-
hídrido carbónico y otros ga-
ses tóxicos.
ADVERTENCIA
Con el motor apagado no
deje la llave electrónica en
el conmutador de arran-
que para evitar que un consumo
inútil de corriente descargue la ba-
tería.
PROCEDIMIENTO PARA LAS
VERSIONES DE GASOLINA
Proceda como sigue:
❒accione el freno de mano;
❒ponga la palanca del cambio en
punto muerto;
❒introduzca hasta el fondo la llave elec-
trónica en el conmutador de arranque;
❒pise a fondo el pedal del embrague
(o del freno) sin pisar el acelerador;
❒presione el botón START/STOP y
suéltelo en cuanto el motor se ponga
en marcha;
PROCEDIMIENTO PARA LAS
VERSIONES DIESEL
Proceda como sigue:
❒accione el freno de mano;
❒ponga la palanca del cambio en
punto muerto;
❒introduzca hasta el fondo la llave
electrónica en el conmutador de
arranque. Se enciende el testigo
men el tablero de instrumentos;
PUESTA EN MARCHA
DEL MOTOR
El coche está equipado con un disposi-
tivo electrónico de bloqueo del motor:
en caso de que no se ponga en marcha,
consulte el apartado “Sistema Alfa Ro-
meo CODE” en el capítulo “Salpicadero
y mandos”.
ADVERTENCIALa dirección puede
bloquearse en caso de manipulación del
conmutador de arranque.
ADVERTENCIA Se recuerda que de-
be introducir completamente la llave
electrónica en el conmutador de arran-
que hasta que la misma quede bloque-
ada.
ADVERTENCIA Con el coche en mar-
cha, la llave electrónica no debe quitar-
se del conmutador de arranque excepto
en una situación de emergencia (con-
sulte el apartado “Para sacar la llave
electrónica en una situación de emer-
gencia”).

149
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓN
❒espere que se apague el testigo
m, cuanto más caliente esté el
motor, antes se apagará;
❒pise a fondo el pedal del embrague
(o del freno), sin pisar el acelerador;
❒presione el botón START/STOPin-
mediatamente después de que se
apague el testigo
m. Si espera de-
masiado, el trabajo de calentamien-
to que han realizado las bujías habrá
sido inútil. Suelte el botón en cuan-
to se ponga en marcha el motor.
ADVERTENCIAS
Si, durante la puesta en marcha, el mo-
tor se apaga, para volver arrancar, pise
el pedal del embrague o del freno y lue-
go, presione el botón START/STOP.
Si hay dificultades en el arranque no hay
que seguir insistiendo. Acuda a los Ser-
vicios Autorizados Alfa Romeo.
Con el coche en marcha la llave elec-
trónica permanece bloqueada en el con-
mutador de arranque y sólo se podrá sa-
car después de apagar el motor. Si in-
tenta sacar la llave electrónica con el
motor en marcha, podría dañar el con-
mutador de arranque.Eventuales problemas de arranque son
señalizados con el testigo
Yencendi-
do en el tablero de instrumentos (en al-
gunas versiones se visualiza un mensa-
je en la pantalla). En este caso, acuda
a los Servicios Autorizados Alfa Romeo.
Si después de presionar el botón
START/STOPel motor no se pone en
marcha, repita el procedimiento de
arranque pisando el otro pedal (embra-
gue o freno).
Anomalías al poner en marcha
el motor
El sistema es capaz de reconocer cuan-
do el motor no se pone en marcha o es-
tá sobrerrevolucionado.
En estos casos desbloquea la llave electró-
nica para que pueda realizar las siguien-
tes maniobras:
❒apague el tablero de instrumentos
presionando el botón START/
STOPo sacando la llave electróni-
ca del conmutador de arranque;
❒vuelva a poner en marcha el motor
pisando el embrague o el freno,
o bien, presionando el botón
START/STOP.ADVERTENCIA En caso de motor so-
brerrevolucionado con el coche en mar-
cha, por motivos de seguridad, no es po-
sible quitar la llave electrónica del con-
mutador de arranque. Para sacarla, pa-
re el coche, suelte el pedal del freno
(o embrague) y presione el botón
START/STOP.
CÓMO CALENTAR EL
MOTOR DESPUÉS DE LA
PUESTA EN MARCHA
(gasolina y Diesel)
Proceda como sigue:
❒arranque lentamente, haciendo fun-
cionar el motor a un régimen medio,
sin acelerones;
❒durante los primeros kilómetros no
le exija al motor el máximo de su
rendimiento. Se aconseja esperar
hasta que la aguja del indicador del
termómetro del líquido refrigerante
del motor comience a moverse.
❒introduzca hasta el fondo la llave
electrónica en el conmutador de
arranque hasta que quede bloquea-
da. El testigo m se enciende en el ta-
blero de instrumentos;

ADVERTENCIADespués de un reco-
rrido difícil o severo, antes de apagar
el motor manténgalo funcionando en ra-
lentí para que descienda la temperatu-
ra del motor.ADVERTENCIASi apaga el motor
con el coche en marcha, por motivos de
seguridad, no es posible quitar la llave
electrónica del conmutador de arranque.
Para sacarla, pare el coche, encienda y
apague el tablero de instrumentos pre-
sionando el botón START/STOPsin
pisar el pedal del freno (e embrague).
PARA SACAR LA LLAVE
ELECTRÓNICA EN UNA
SITUACIÓN DE
EMERGENCIA
En caso de que los sistemas para apa-
gar el motor o para desbloquear la lla-
ve electrónica tengan problemas, pro-
ceda como sigue:
❒pulse la tecla de desbloqueo para sa-
car la pieza metálica (consulte el
apartado “La llave electrónica” en el
capítulo “Salpicadero y mandos”);
PARA APAGAR EL MOTOR
Con el coche estacionado, presione el bo-
tónSTART/STOPy cuando se apague
el motor podrá quitar la llave electrónica
del conmutador de arranque.
150
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE Y
CONDUCCIÓNLos acelerones antes de
apagar el motor no sir-
ven para nada, consu-
men combustible inútilmente y
son muy perjudiciales en los mo-
tores con turbocompresor.❒introduzca la pieza metálica B-fig.
1de la llave electrónica en la ranu-
raA;
❒saque la llave electrónica del con-
mutador de arranque.
ADVERTENCIANo introduzca en la
ranuraA-fig.1otros objetos que no
sea la pieza metálica Bde la llave elec-
trónica.
ADVERTENCIAPare el coche antes
de efectuar la extracción de emergencia
ya que si ésta se realiza con el motor en
marcha, el mismo se apagará así como
también el tablero de instrumentos y no
se activará el bloqueo de la dirección.
A0E0043mfig. 1En condiciones de emer-
gencia así como por ra-
zones de seguridad, es posible
apagar el motor con el coche en
marcha, pulsando varias veces
(3 veces en menos de 2 segun-
dos) o manteniendo presionado
el botón START/STOP durante
algunos segundos. En este ca-
so ya no funciona la dirección
asistida.
ADVERTENCIA
