2005 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

239
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

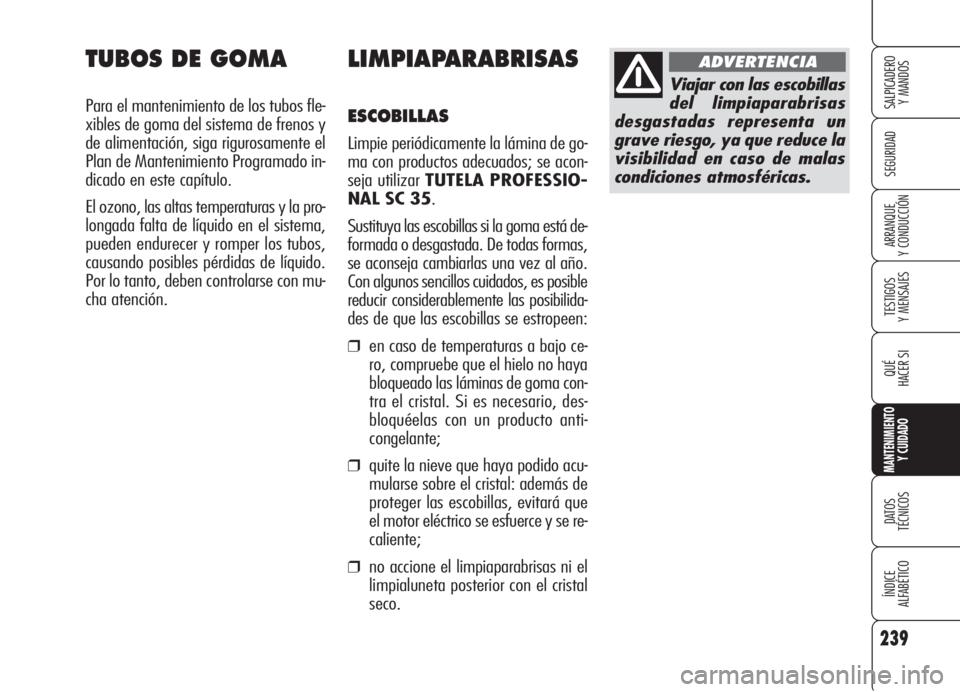

LIMPIAPARABRISAS
ESCOBILLAS
Limpie periódicamente la lámina de go-
ma con productos adecuados; se acon-
seja utilizar TUTELA PROFESSIO-
NAL SC 35.
Sustituya las escobillas si la goma está de-
formada o desgastada. De todas formas,
se aconseja cambiarlas una vez al año.
Con algunos sencillos cuidados, es posible
reducir considerablemente las posibilida-
des de que las escobillas se estropeen:
❒en caso de temperaturas a bajo ce-
ro, compruebe que el hielo no haya
bloqueado las láminas de goma con-
tra el cristal. Si es necesario, des-
bloquéelas con un producto anti-
congelante;
❒quite la nieve que haya podido acu-
mularse sobre el cristal: además de
proteger las escobillas, evitará que
el motor eléctrico se esfuerce y se re-
caliente;
❒no accione el limpiaparabrisas ni el
limpialuneta posterior con el cristal
seco.
TUBOS DE GOMA
Para el mantenimiento de los tubos fle-
xibles de goma del sistema de frenos y
de alimentación, siga rigurosamente el
Plan de Mantenimiento Programado in-
dicado en este capítulo.
El ozono, las altas temperaturas y la pro-
longada falta de líquido en el sistema,
pueden endurecer y romper los tubos,
causando posibles pérdidas de líquido.
Por lo tanto, deben controlarse con mu-
cha atención.
Viajar con las escobillas
del limpiaparabrisas
desgastadas representa un
grave riesgo, ya que reduce la
visibilidad en caso de malas
condiciones atmosféricas.
ADVERTENCIA

240
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

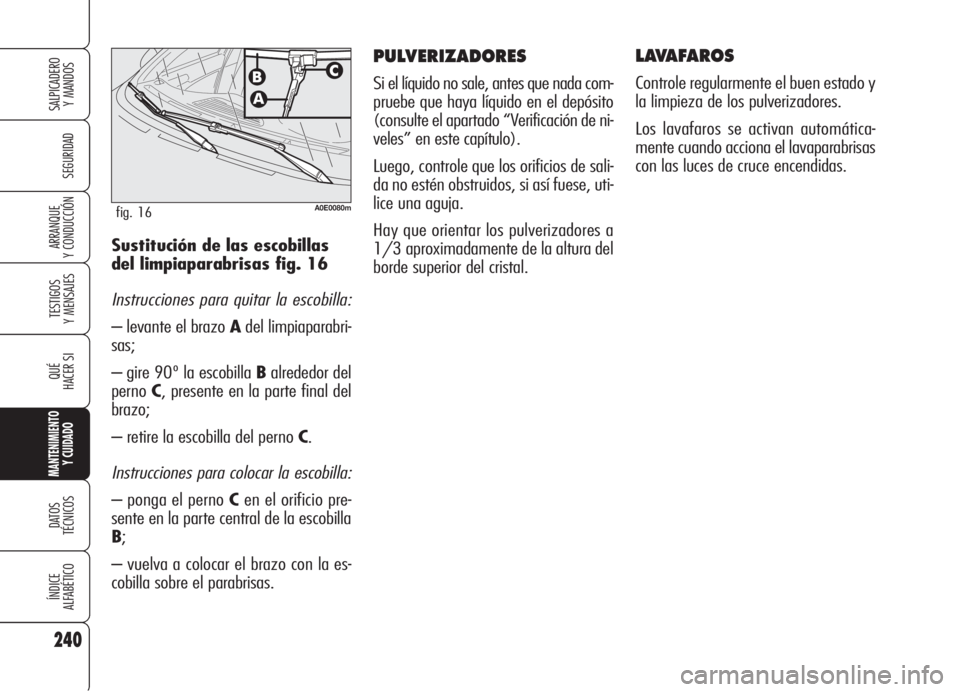

PULVERIZADORES
Si el líquido no sale, antes que nada com-
pruebe que haya líquido en el depósito
(consulte el apartado “Verificación de ni-
veles” en este capítulo).
Luego, controle que los orificios de sali-
da no estén obstruidos, si así fuese, uti-
lice una aguja.
Hay que orientar los pulverizadores a
1/3 aproximadamente de la altura del
borde superior del cristal.
LAVAFAROS
Controle regularmente el buen estado y
la limpieza de los pulverizadores.
Los lavafaros se activan automática-
mente cuando acciona el lavaparabrisas
con las luces de cruce encendidas.
Sustitución de las escobillas
del limpiaparabrisas fig. 16
Instrucciones para quitar la escobilla:
– levante el brazo Adel limpiaparabri-
sas;
– gire 90º la escobilla Balrededor del
perno C, presente en la parte final del
brazo;
– retire la escobilla del perno C.
Instrucciones para colocar la escobilla:
– ponga el perno Cen el orificio pre-
sente en la parte central de la escobilla
B;
– vuelva a colocar el brazo con la es-
cobilla sobre el parabrisas.
A0E0080mfig. 16

241
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

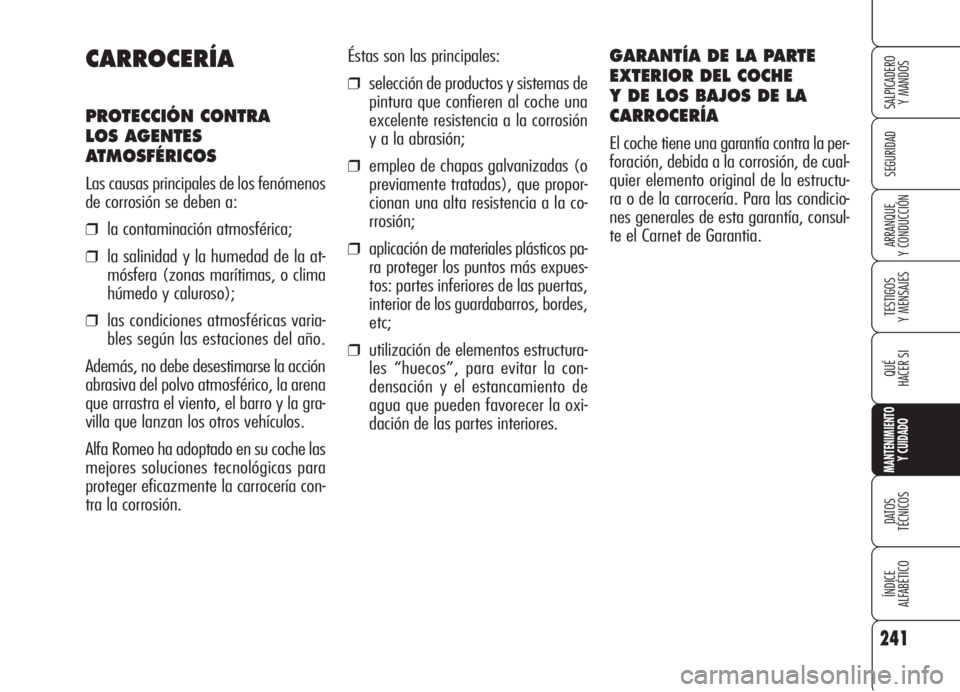

Éstas son las principales:
❒selección de productos y sistemas de
pintura que confieren al coche una
excelente resistencia a la corrosión
y a la abrasión;
❒empleo de chapas galvanizadas (o
previamente tratadas), que propor-
cionan una alta resistencia a la co-
rrosión;
❒aplicación de materiales plásticos pa-
ra proteger los puntos más expues-
tos: partes inferiores de las puertas,
interior de los guardabarros, bordes,
etc;
❒utilización de elementos estructura-
les “huecos”, para evitar la con-
densación y el estancamiento de
agua que pueden favorecer la oxi-
dación de las partes interiores.
GARANTÍA DE LA PARTE
EXTERIOR DEL COCHE
Y DE LOS BAJOS DE LA
CARROCERÍA
El coche tiene una garantía contra la per-
foración, debida a la corrosión, de cual-
quier elemento original de la estructu-
ra o de la carrocería. Para las condicio-
nes generales de esta garantía, consul-
te el Carnet de Garantia.
CARROCERÍA
PROTECCIÓN CONTRA
LOS AGENTES
ATMOSFÉRICOS
Las causas principales de los fenómenos
de corrosión se deben a:
❒la contaminación atmosférica;
❒la salinidad y la humedad de la at-
mósfera (zonas marítimas, o clima
húmedo y caluroso);
❒las condiciones atmosféricas varia-
bles según las estaciones del año.
Además, no debe desestimarse la acción
abrasiva del polvo atmosférico, la arena
que arrastra el viento, el barro y la gra-
villa que lanzan los otros vehículos.
Alfa Romeo ha adoptado en su coche las
mejores soluciones tecnológicas para
proteger eficazmente la carrocería con-
tra la corrosión.

242
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNLas partes exteriores de plástico debe la-
varlas con el mismo procedimiento se-
guido para el lavado normal del coche.
Evite aparcar el coche debajo de los ár-
boles; las sustancias resinosas que de-
jan caer algunos árboles, podrían opa-
car la pintura y aumentar la posibilidad
de que inicie un proceso de corrosión.
ADVERTENCIALave inmediatamen-
te y con cuidado los excrementos de los
pájaros ya que su acidez ataca la pin-
tura. Para un correcto lavado, proceda como
sigue:
❒si lava el coche en un servicio de la-
vado automático quite la antena del
techo para no estropearla;
❒moje la carrocería con un chorro de
agua a baja presión;
❒pase una esponja con una mezcla de
detergente suave sobre la carroce-
ría, enjuagándola varias veces;
❒enjuague bien con agua y seque la
carrocería con una manga de aire o
con un paño de gamuza.
Al secar el coche, cuide sobre todo las par-
tes menos visibles, como los marcos de
las puertas, el capó y la zona alrededor
de los faros, donde el agua se restaña más
fácilmente. Es preferible dejar pasar un po-
co de tiempo antes de llevar el coche a un
lugar cerrado; déjelo al aire libre para fa-
cilitar la evaporación del agua.
No lave el coche cuando ha quedado ba-
jo el sol o con el motor caliente: se po-
dría alterar el brillo de la pintura.

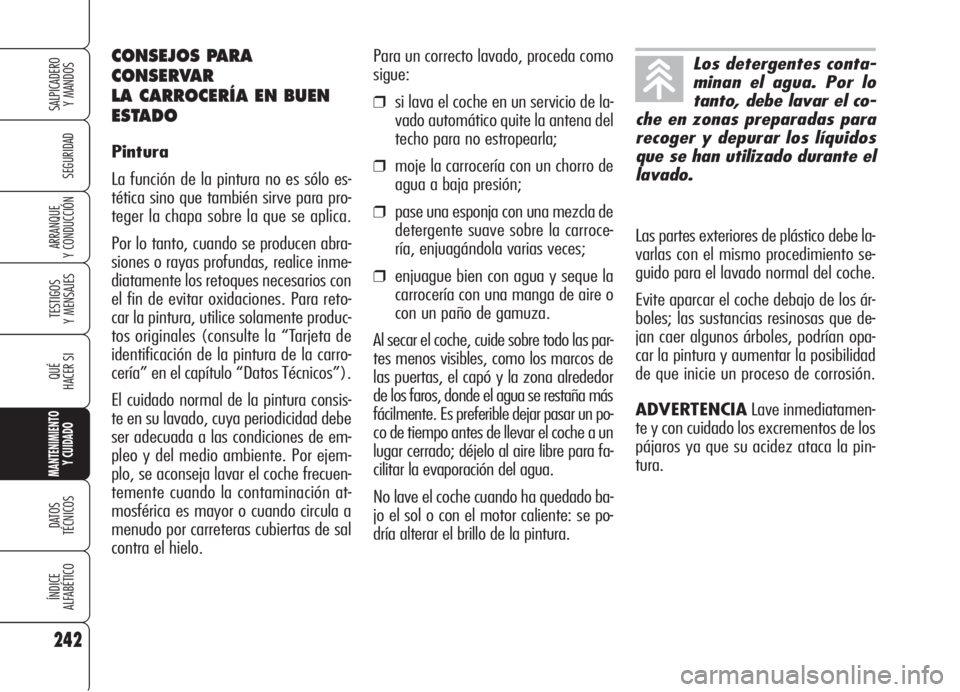

CONSEJOS PARA
CONSERVAR
LA CARROCERÍA EN BUEN
ESTADO
Pintura
La función de la pintura no es sólo es-
tética sino que también sirve para pro-
teger la chapa sobre la que se aplica.
Por lo tanto, cuando se producen abra-
siones o rayas profundas, realice inme-
diatamente los retoques necesarios con
el fin de evitar oxidaciones. Para reto-
car la pintura, utilice solamente produc-
tos originales (consulte la “Tarjeta de
identificación de la pintura de la carro-
cería” en el capítulo “Datos Técnicos”).
El cuidado normal de la pintura consis-
te en su lavado, cuya periodicidad debe
ser adecuada a las condiciones de em-
pleo y del medio ambiente. Por ejem-
plo, se aconseja lavar el coche frecuen-
temente cuando la contaminación at-
mosférica es mayor o cuando circula a
menudo por carreteras cubiertas de sal
contra el hielo.
Los detergentes conta-
minan el agua. Por lo
tanto, debe lavar el co-
che en zonas preparadas para
recoger y depurar los líquidos
que se han utilizado durante el
lavado.

243
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

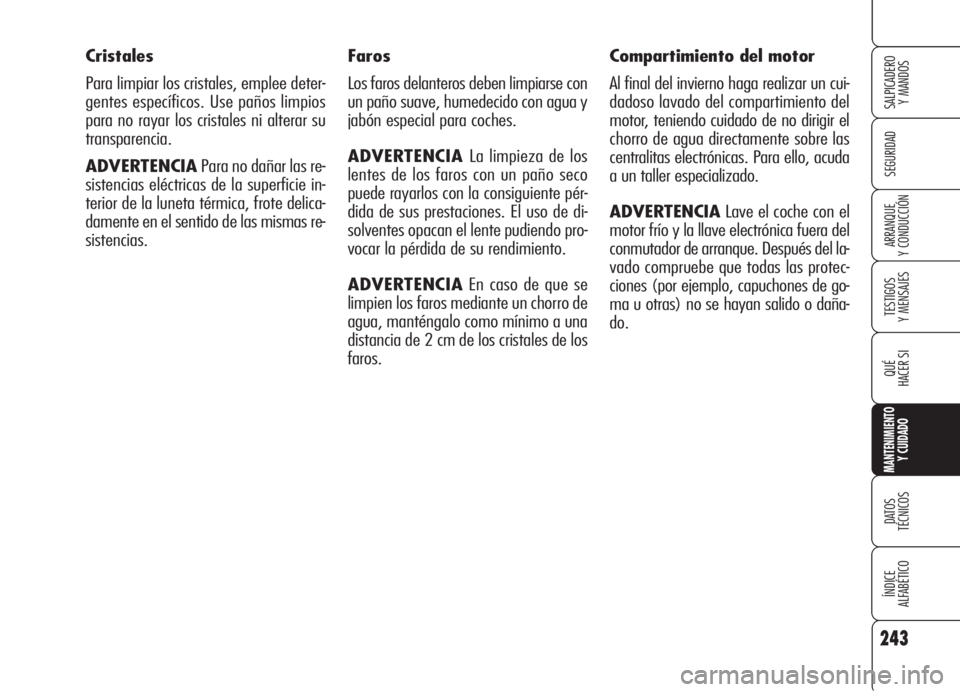

Faros
Los faros delanteros deben limpiarse con
un paño suave, humedecido con agua y
jabón especial para coches.
ADVERTENCIA La limpieza de los
lentes de los faros con un paño seco
puede rayarlos con la consiguiente pér-
dida de sus prestaciones. El uso de di-
solventes opacan el lente pudiendo pro-
vocar la pérdida de su rendimiento.
ADVERTENCIAEn caso de que se
limpien los faros mediante un chorro de
agua, manténgalo como mínimo a una
distancia de 2 cm de los cristales de los
faros.Compartimiento del motor
Al final del invierno haga realizar un cui-
dadoso lavado del compartimiento del
motor, teniendo cuidado de no dirigir el
chorro de agua directamente sobre las
centralitas electrónicas. Para ello, acuda
a un taller especializado.
ADVERTENCIALave el coche con el
motor frío y la llave electrónica fuera del
conmutador de arranque. Después del la-
vado compruebe que todas las protec-
ciones (por ejemplo, capuchones de go-
ma u otras) no se hayan salido o daña-
do. Cristales
Para limpiar los cristales, emplee deter-
gentes específicos. Use paños limpios
para no rayar los cristales ni alterar su
transparencia.
ADVERTENCIAPara no dañar las re-
sistencias eléctricas de la superficie in-
terior de la luneta térmica, frote delica-
damente en el sentido de las mismas re-
sistencias.

244
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

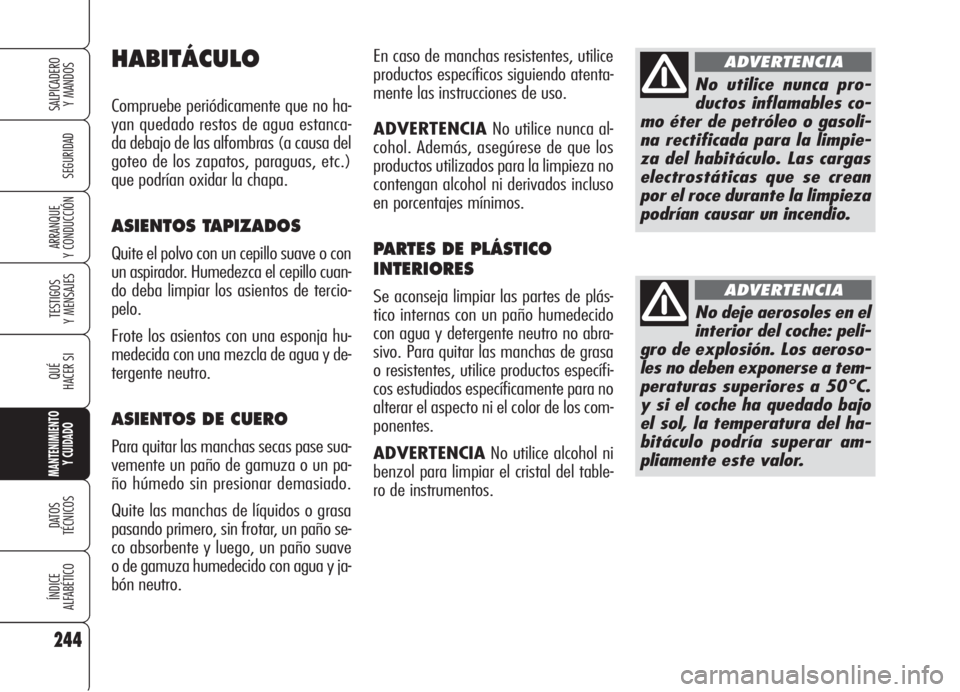

En caso de manchas resistentes, utilice
productos específicos siguiendo atenta-
mente las instrucciones de uso.
ADVERTENCIANo utilice nunca al-
cohol. Además, asegúrese de que los
productos utilizados para la limpieza no
contengan alcohol ni derivados incluso
en porcentajes mínimos.
PARTES DE PLÁSTICO
INTERIORES
Se aconseja limpiar las partes de plás-
tico internas con un paño humedecido
con agua y detergente neutro no abra-
sivo. Para quitar las manchas de grasa
o resistentes, utilice productos específi-
cos estudiados específicamente para no
alterar el aspecto ni el color de los com-
ponentes.
ADVERTENCIANo utilice alcohol ni
benzol para limpiar el cristal del table-
ro de instrumentos.
HABITÁCULO
Compruebe periódicamente que no ha-
yan quedado restos de agua estanca-
da debajo de las alfombras (a causa del
goteo de los zapatos, paraguas, etc.)
que podrían oxidar la chapa.
ASIENTOS TAPIZADOS
Quite el polvo con un cepillo suave o con
un aspirador. Humedezca el cepillo cuan-
do deba limpiar los asientos de tercio-
pelo.
Frote los asientos con una esponja hu-
medecida con una mezcla de agua y de-
tergente neutro.
ASIENTOS DE CUERO
Para quitar las manchas secas pase sua-
vemente un paño de gamuza o un pa-
ño húmedo sin presionar demasiado.
Quite las manchas de líquidos o grasa
pasando primero, sin frotar, un paño se-
co absorbente y luego, un paño suave
o de gamuza humedecido con agua y ja-
bón neutro.
No utilice nunca pro-
ductos inflamables co-
mo éter de petróleo o gasoli-
na rectificada para la limpie-
za del habitáculo. Las cargas
electrostáticas que se crean
por el roce durante la limpieza
podrían causar un incendio.
ADVERTENCIA
No deje aerosoles en el
interior del coche: peli-
gro de explosión. Los aeroso-
les no deben exponerse a tem-
peraturas superiores a 50°C.
y si el coche ha quedado bajo
el sol, la temperatura del ha-
bitáculo podría superar am-
pliamente este valor.
ADVERTENCIA

245
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
C C
A A
R R
A A
C C
T T
E E
R R
Í Í
S S
T T
I I
C C
A A
S S
T T
É É
C C
N N
I I
C C
A A
S S

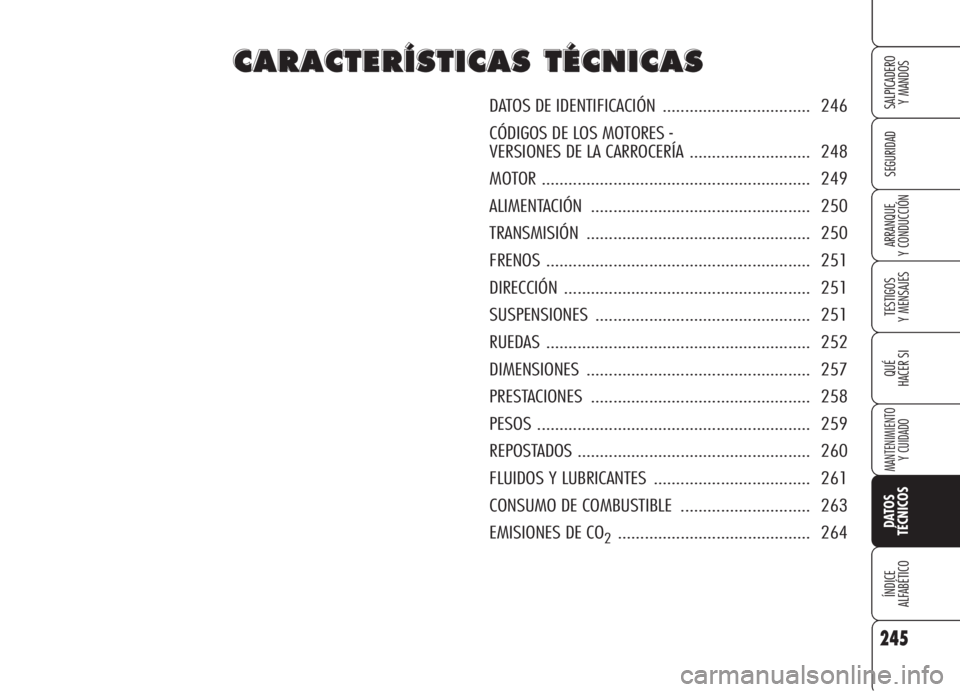

DATOS DE IDENTIFICACIÓN ................................. 246
CÓDIGOS DE LOS MOTORES -
VERSIONES DE LA CARROCERÍA ........................... 248
MOTOR ............................................................ 249
ALIMENTACIÓN ................................................. 250
TRANSMISIÓN .................................................. 250
FRENOS ........................................................... 251
DIRECCIÓN ....................................................... 251
SUSPENSIONES ................................................ 251
RUEDAS ........................................................... 252
DIMENSIONES .................................................. 257
PRESTACIONES ................................................. 258
PESOS ............................................................. 259
REPOSTADOS .................................................... 260
FLUIDOS Y LUBRICANTES ................................... 261
CONSUMO DE COMBUSTIBLE ............................. 263
EMISIONES DE CO
2........................................... 264

246
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNTARJETA RESUMIDA DE LOS
DATOS DE IDENTIFICACIÓN
Se encuentra en el compartimiento del
motor, a un lado del enganche superior
del amortiguador derecho y contiene los
siguientes datos de identificación:
A.Espacio reservado para los datos de
homologación nacional
B.Espacio para grabar el número de se-
rie de fabricación del chasis

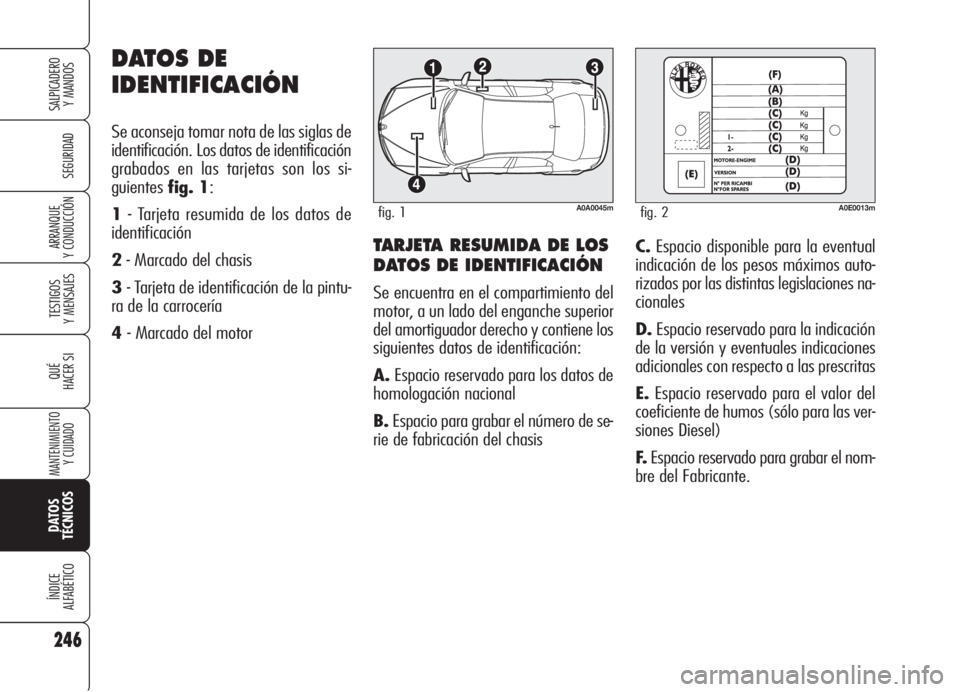

DATOS DE
IDENTIFICACIÓN
Se aconseja tomar nota de las siglas de
identificación. Los datos de identificación
grabados en las tarjetas son los si-
guientesfig. 1:
1- Tarjeta resumida de los datos de
identificación
2- Marcado del chasis
3- Tarjeta de identificación de la pintu-
ra de la carrocería
4- Marcado del motorC.Espacio disponible para la eventual
indicación de los pesos máximos auto-
rizados por las distintas legislaciones na-
cionales
D.Espacio reservado para la indicación
de la versión y eventuales indicaciones
adicionales con respecto a las prescritas
E.Espacio reservado para el valor del
coeficiente de humos (sólo para las ver-
siones Diesel)
F.Espacio reservado para grabar el nom-
bre del Fabricante.
A0A0045mfig. 1A0E0013mfig. 2
