2005 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

87
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

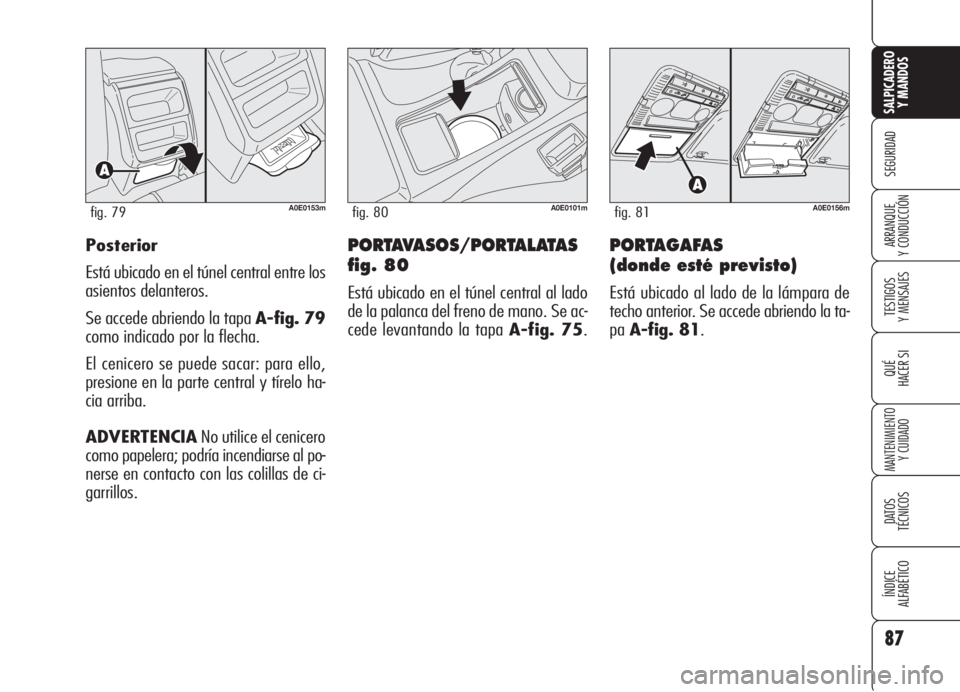

Y CONDUCCIÓNPORTAGAFAS
(donde esté previsto)
Está ubicado al lado de la lámpara de
techo anterior. Se accede abriendo la ta-
paA-fig. 81.
A0E0153mfig. 79A0E0101mfig. 80A0E0156mfig. 81
Posterior
Está ubicado en el túnel central entre los
asientos delanteros.
Se accede abriendo la tapa A-fig. 79
como indicado por la flecha.
El cenicero se puede sacar: para ello,
presione en la parte central y tírelo ha-
cia arriba.
ADVERTENCIANo utilice el cenicero
como papelera; podría incendiarse al po-
nerse en contacto con las colillas de ci-
garrillos.PORTAVASOS/PORTALATAS
fig. 80
Está ubicado en el túnel central al lado
de la palanca del freno de mano. Se ac-
cede levantando la tapa A-fig. 75.

88
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

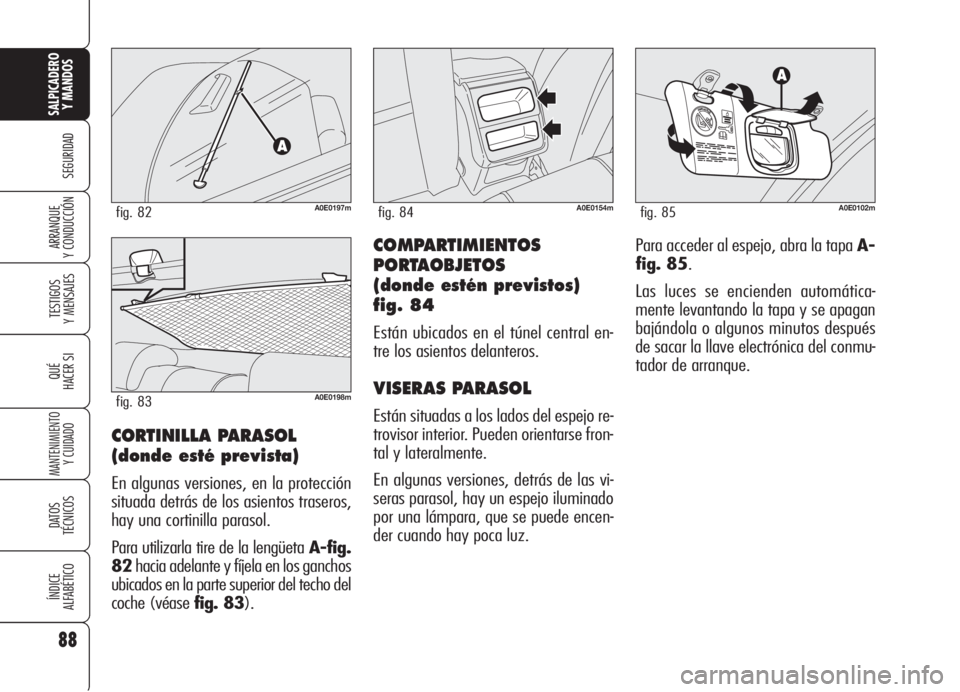

Y CONDUCCIÓNCOMPARTIMIENTOS
PORTAOBJETOS
(donde estén previstos)
fig. 84
Están ubicados en el túnel central en-
tre los asientos delanteros.
VISERAS PARASOL
Están situadas a los lados del espejo re-
trovisor interior. Pueden orientarse fron-
tal y lateralmente.
En algunas versiones, detrás de las vi-
seras parasol, hay un espejo iluminado
por una lámpara, que se puede encen-
der cuando hay poca luz.
A0E0154mfig. 84A0E0102mfig. 85
Para acceder al espejo, abra la tapa A-
fig. 85.
Las luces se encienden automática-
mente levantando la tapa y se apagan
bajándola o algunos minutos después
de sacar la llave electrónica del conmu-
tador de arranque.
CORTINILLA PARASOL
(donde esté prevista)
En algunas versiones, en la protección
situada detrás de los asientos traseros,
hay una cortinilla parasol.
Para utilizarla tire de la lengüeta A-fig.
82hacia adelante y fíjela en los ganchos
ubicados en la parte superior del techo del
coche (véase fig. 83).
A0E0197mfig. 82
A0E0198mfig. 83

89
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

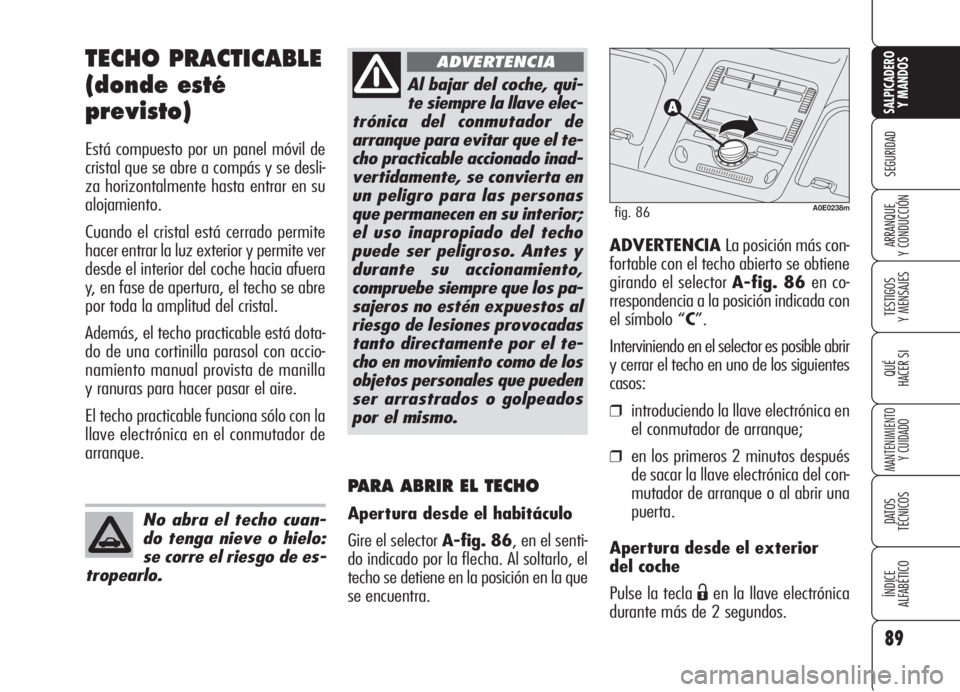

TECHO PRACTICABLE
(donde esté
previsto)
Está compuesto por un panel móvil de
cristal que se abre a compás y se desli-
za horizontalmente hasta entrar en su
alojamiento.
Cuando el cristal está cerrado permite
hacer entrar la luz exterior y permite ver
desde el interior del coche hacia afuera
y, en fase de apertura, el techo se abre
por toda la amplitud del cristal.
Además, el techo practicable está dota-
do de una cortinilla parasol con accio-
namiento manual provista de manilla
y ranuras para hacer pasar el aire.
El techo practicable funciona sólo con la
llave electrónica en el conmutador de
arranque.
No abra el techo cuan-
do tenga nieve o hielo:
se corre el riesgo de es-
tropearlo.
ADVERTENCIA La posición más con-
fortable con el techo abierto se obtiene
girando el selector A-fig. 86 en co-
rrespondencia a la posición indicada con
el símbolo “C”.
Interviniendo en el selector es posible abrir
y cerrar el techo en uno de los siguientes
casos:
❒introduciendo la llave electrónica en
el conmutador de arranque;
❒en los primeros 2 minutos después
de sacar la llave electrónica del con-
mutador de arranque o al abrir una
puerta.
Apertura desde el exterior
del coche
Pulse la tecla
Ëen la llave electrónica
durante más de 2 segundos.
Al bajar del coche, qui-
te siempre la llave elec-
trónica del conmutador de
arranque para evitar que el te-
cho practicable accionado inad-
vertidamente, se convierta en
un peligro para las personas
que permanecen en su interior;
el uso inapropiado del techo
puede ser peligroso. Antes y
durante su accionamiento,
compruebe siempre que los pa-
sajeros no estén expuestos al
riesgo de lesiones provocadas
tanto directamente por el te-
cho en movimiento como de los
objetos personales que pueden
ser arrastrados o golpeados
por el mismo.
ADVERTENCIA
C
A0E0238mfig. 86
PARA ABRIR EL TECHO
Apertura desde el habitáculo
Gire el selector A-fig. 86, en el senti-
do indicado por la flecha. Al soltarlo, el
techo se detiene en la posición en la que
se encuentra.

90
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

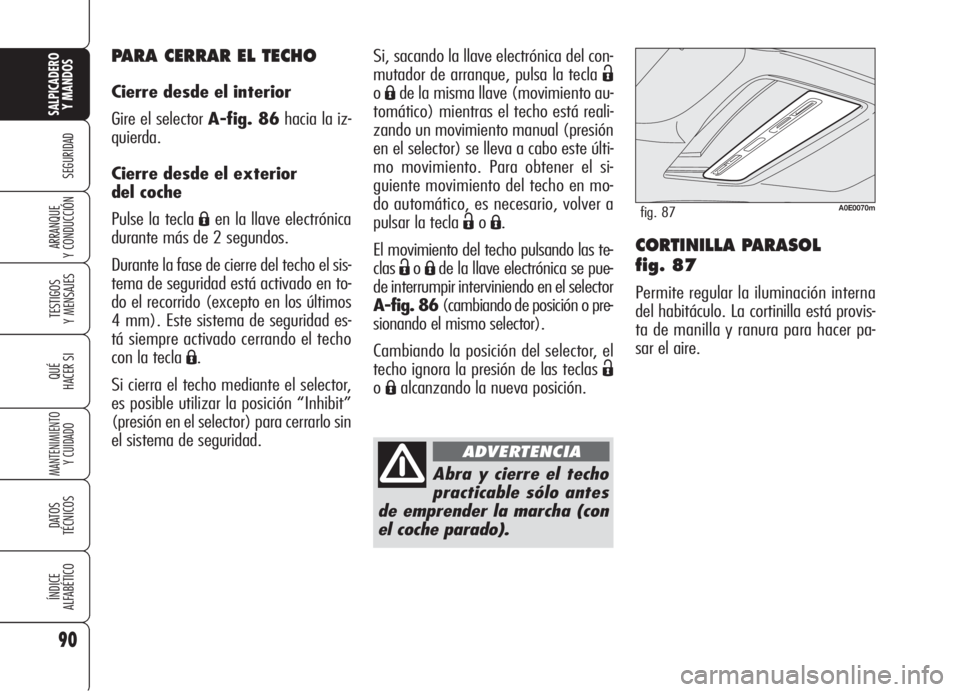

Y CONDUCCIÓNCORTINILLA PARASOL
fig. 87
Permite regular la iluminación interna
del habitáculo. La cortinilla está provis-
ta de manilla y ranura para hacer pa-
sar el aire. Si, sacando la llave electrónica del con-
mutador de arranque, pulsa la tecla
Ë
oÁde la misma llave (movimiento au-
tomático) mientras el techo está reali-
zando un movimiento manual (presión
en el selector) se lleva a cabo este últi-
mo movimiento. Para obtener el si-
guiente movimiento del techo en mo-
do automático, es necesario, volver a
pulsar la tecla
ËoÁ.
El movimiento del techo pulsando las te-
clas
ËoÁde la llave electrónica se pue-
de interrumpir interviniendo en el selector
A-fig. 86(cambiando de posición o pre-
sionando el mismo selector).
Cambiando la posición del selector, el
techo ignora la presión de las teclas
Ë
oÁalcanzando la nueva posición.
Abra y cierre el techo
practicable sólo antes
de emprender la marcha (con
el coche parado).
ADVERTENCIA
A0E0070mfig. 87
PARA CERRAR EL TECHO
Cierre desde el interior
Gire el selector A-fig. 86hacia la iz-
quierda.
Cierre desde el exterior
del coche
Pulse la tecla
Áen la llave electrónica
durante más de 2 segundos.
Durante la fase de cierre del techo el sis-
tema de seguridad está activado en to-
do el recorrido (excepto en los últimos
4 mm). Este sistema de seguridad es-
tá siempre activado cerrando el techo
con la tecla
Á.
Si cierra el techo mediante el selector,
es posible utilizar la posición “Inhibit”
(presión en el selector) para cerrarlo sin
el sistema de seguridad.

91
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

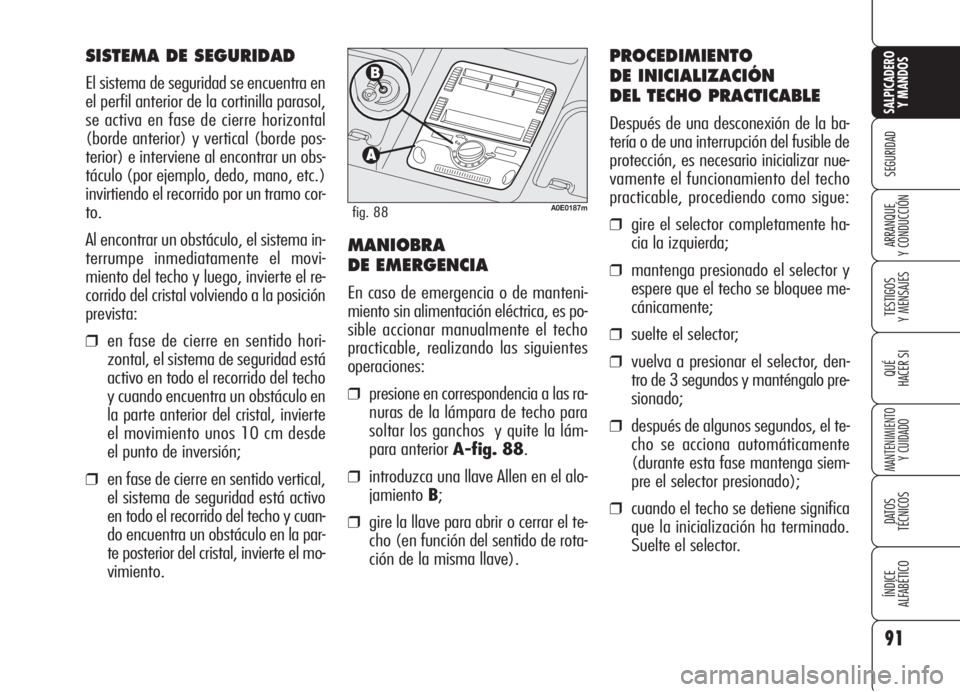

SISTEMA DE SEGURIDAD
El sistema de seguridad se encuentra en
el perfil anterior de la cortinilla parasol,
se activa en fase de cierre horizontal
(borde anterior) y vertical (borde pos-
terior) e interviene al encontrar un obs-
táculo (por ejemplo, dedo, mano, etc.)
invirtiendo el recorrido por un tramo cor-
to.
Al encontrar un obstáculo, el sistema in-
terrumpe inmediatamente el movi-
miento del techo y luego, invierte el re-
corrido del cristal volviendo a la posición
prevista:
❒en fase de cierre en sentido hori-
zontal, el sistema de seguridad está
activo en todo el recorrido del techo
y cuando encuentra un obstáculo en
la parte anterior del cristal, invierte
el movimiento unos 10 cm desde
el punto de inversión;
❒en fase de cierre en sentido vertical,
el sistema de seguridad está activo
en todo el recorrido del techo y cuan-
do encuentra un obstáculo en la par-
te posterior del cristal, invierte el mo-
vimiento.
MANIOBRA
DE EMERGENCIA
En caso de emergencia o de manteni-
miento sin alimentación eléctrica, es po-
sible accionar manualmente el techo
practicable, realizando las siguientes
operaciones:
❒presione en correspondencia a las ra-
nuras de la lámpara de techo para
soltar los ganchos y quite la lám-
para anterior A-fig. 88.
❒introduzca una llave Allen en el alo-
jamientoB;
❒gire la llave para abrir o cerrar el te-
cho (en función del sentido de rota-
ción de la misma llave).
PROCEDIMIENTO
DE INICIALIZACIÓN
DEL TECHO PRACTICABLE
Después de una desconexión de la ba-
tería o de una interrupción del fusible de
protección, es necesario inicializar nue-
vamente el funcionamiento del techo
practicable, procediendo como sigue:
❒gire el selector completamente ha-
cia la izquierda;
❒mantenga presionado el selector y
espere que el techo se bloquee me-
cánicamente;
❒suelte el selector;
❒vuelva a presionar el selector, den-
tro de 3 segundos y manténgalo pre-
sionado;
❒después de algunos segundos, el te-
cho se acciona automáticamente
(durante esta fase mantenga siem-
pre el selector presionado);
❒cuando el techo se detiene significa
que la inicialización ha terminado.
Suelte el selector.
A0E0187mfig. 88

92
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

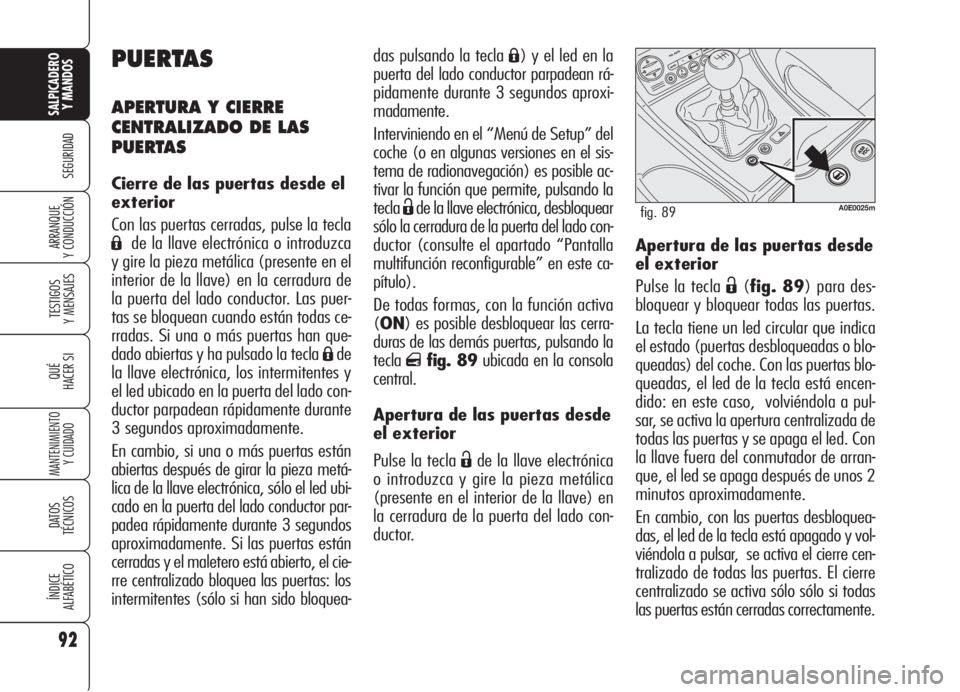

Y CONDUCCIÓNApertura de las puertas desde
el exterior
Pulse la tecla
Ë(fig. 89) para des-
bloquear y bloquear todas las puertas.
La tecla tiene un led circular que indica
el estado (puertas desbloqueadas o blo-
queadas) del coche. Con las puertas blo-
queadas, el led de la tecla está encen-
dido: en este caso, volviéndola a pul-
sar, se activa la apertura centralizada de
todas las puertas y se apaga el led. Con
la llave fuera del conmutador de arran-
que, el led se apaga después de unos 2
minutos aproximadamente.
En cambio, con las puertas desbloquea-
das, el led de la tecla está apagado y vol-
viéndola a pulsar, se activa el cierre cen-
tralizado de todas las puertas. El cierre
centralizado se activa sólo sólo si todas
las puertas están cerradas correctamente.
PUERTAS
APERTURA Y CIERRE
CENTRALIZADO DE LAS
PUERTAS
Cierre de las puertas desde el
exterior
Con las puertas cerradas, pulse la tecla
Áde la llave electrónica o introduzca
y gire la pieza metálica (presente en el
interior de la llave) en la cerradura de
la puerta del lado conductor. Las puer-
tas se bloquean cuando están todas ce-
rradas. Si una o más puertas han que-
dado abiertas y ha pulsado la tecla
Áde
la llave electrónica, los intermitentes y
el led ubicado en la puerta del lado con-
ductor parpadean rápidamente durante
3 segundos aproximadamente.
En cambio, si una o más puertas están
abiertas después de girar la pieza metá-
lica de la llave electrónica, sólo el led ubi-
cado en la puerta del lado conductor par-
padea rápidamente durante 3 segundos
aproximadamente. Si las puertas están
cerradas y el maletero está abierto, el cie-
rre centralizado bloquea las puertas: los
intermitentes (sólo si han sido bloquea-
A0E0025mfig. 89
das pulsando la tecla Á) y el led en la
puerta del lado conductor parpadean rá-
pidamente durante 3 segundos aproxi-
madamente.
Interviniendo en el “Menú de Setup” del
coche (o en algunas versiones en el sis-
tema de radionavegación) es posible ac-
tivar la función que permite, pulsando la
tecla
Ëde la llave electrónica, desbloquear
sólo la cerradura de la puerta del lado con-
ductor (consulte el apartado “Pantalla
multifunción reconfigurable” en este ca-
pítulo).
De todas formas, con la función activa
(ON) es posible desbloquear las cerra-
duras de las demás puertas, pulsando la
tecla
qfig. 89ubicada en la consola
central.
Apertura de las puertas desde
el exterior
Pulse la tecla
Ëde la llave electrónica
o introduzca y gire la pieza metálica
(presente en el interior de la llave) en
la cerradura de la puerta del lado con-
ductor.

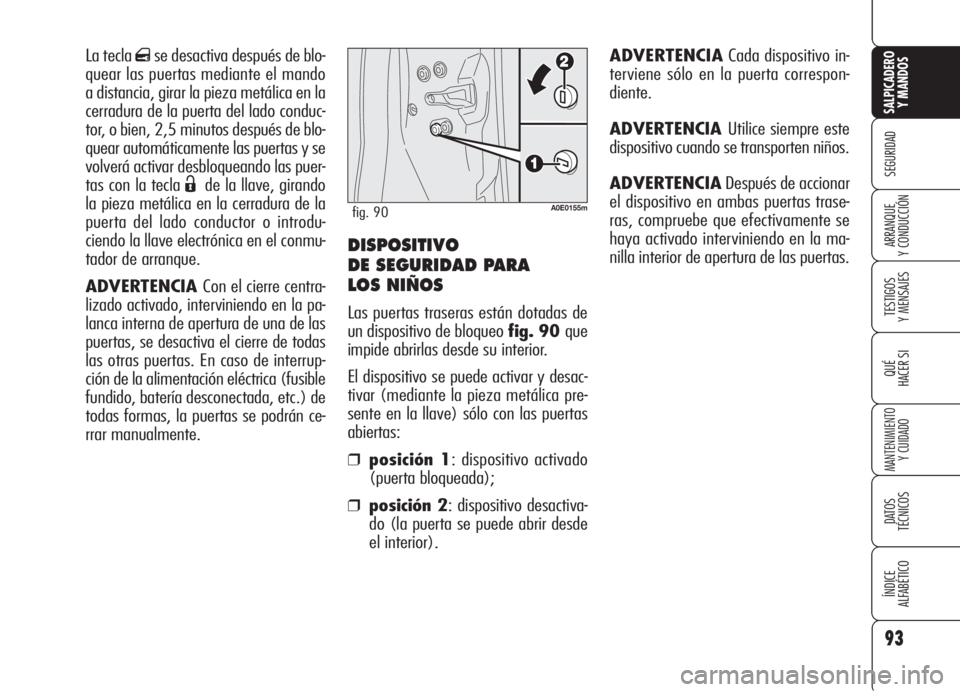

DISPOSITIVO
DE SEGURIDAD PARA
LOS NIÑOS
Las puertas traseras están dotadas de
un dispositivo de bloqueo fig. 90 que
impide abrirlas desde su interior.
El dispositivo se puede activar y desac-
tivar (mediante la pieza metálica pre-
sente en la llave) sólo con las puertas
abiertas:
❒posición 1: dispositivo activado
(puerta bloqueada);
❒posición 2: dispositivo desactiva-
do (la puerta se puede abrir desde
el interior).ADVERTENCIACada dispositivo in-
terviene sólo en la puerta correspon-
diente.
ADVERTENCIA Utilice siempre este
dispositivo cuando se transporten niños.
ADVERTENCIADespués de accionar
el dispositivo en ambas puertas trase-
ras, compruebe que efectivamente se
haya activado interviniendo en la ma-
nilla interior de apertura de las puertas.
93
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
La tecla qse desactiva después de blo-
quear las puertas mediante el mando
a distancia, girar la pieza metálica en la
cerradura de la puerta del lado conduc-
tor, o bien, 2,5 minutos después de blo-
quear automáticamente las puertas y se
volverá activar desbloqueando las puer-
tas con la tecla
Ëde la llave, girando
la pieza metálica en la cerradura de la
puerta del lado conductor o introdu-
ciendo la llave electrónica en el conmu-
tador de arranque.
ADVERTENCIA Con el cierre centra-
lizado activado, interviniendo en la pa-
lanca interna de apertura de una de las
puertas, se desactiva el cierre de todas
las otras puertas. En caso de interrup-
ción de la alimentación eléctrica (fusible
fundido, batería desconectada, etc.) de
todas formas, la puertas se podrán ce-
rrar manualmente.
A0E0155mfig. 90

El botón de la cerradura se realinea (só-
lo con la batería del coche cargada) pro-
cediendo como sigue:
❒pulsando la tecla Ëde la llave elec-
trónica;
❒pulsando la tecla qde apertura y
cierre de las puertas;
❒abriendo la puerta delantera me-
diante la llave en la cerradura;
❒tirando de la manilla interna de la
puerta.ADVERTENCIA En las puertas trase-
ras, en caso de que esté activado el dis-
positivo de seguridad para los niños y el
cierre anteriormente descrito, moviendo
la manilla interna de apertura de las
puertas no se abrirán sino que sólo se
realineará el botón de las cerraduras; pa-
ra abrir la puerta, deberá tirar de la ma-
nilla externa. Activando el cierre de
emergencia no se desactiva la tecla
q
de apertura y cierre centralizado de las
puertas.
CIERRE DE LAS PUERTAS
CON LA BATERÍA DEL
COCHE DESCARGADA
En caso de que la batería del coche es-
té descargada, para cerrar las puertas,
proceda como se describe a continua-
ción.
Puerta delantera del lado
derecho
Proceda como sigue:
❒quite el tapón de protección ubica-
do en la puerta;
❒introduzca la pieza metálica de la lla-
ve electrónica en el alojamiento A-
fig. 91;
❒gire la llave hacia la derecha (hacia
la izquierda en las versiones con vo-
lante a la derecha);
❒quite la llave del alojamiento A-fig.
91y vuelva a poner el tapón de pro-
tección en la puerta.
94
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0237mfig. 91
