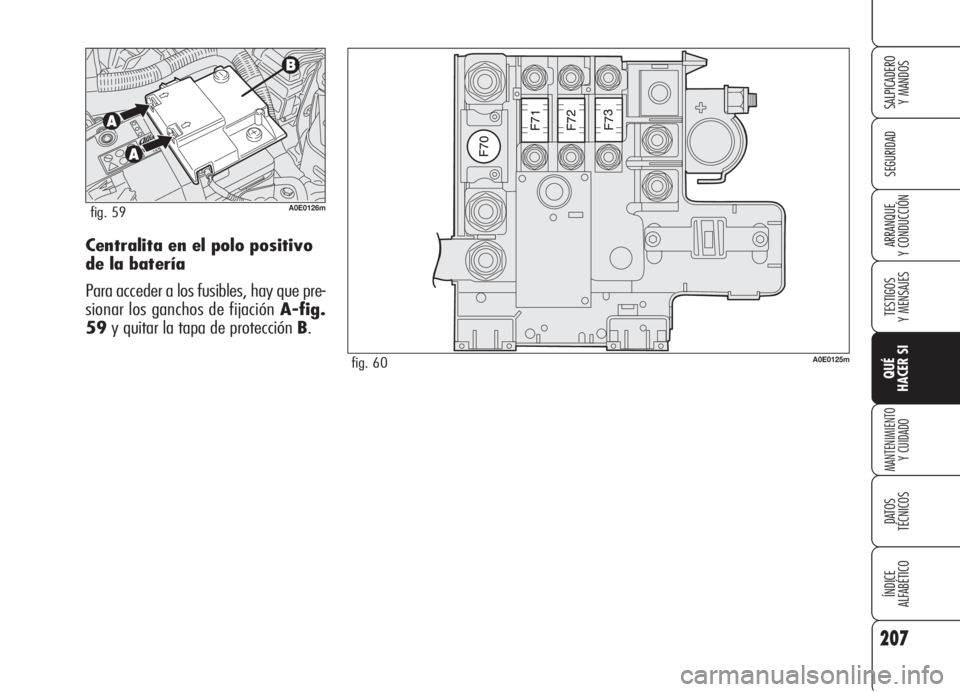

Y CONDUCCIÓNCentralita en el polo positivo
de la batería
Para acceder a los fusibles, hay que pre-
sionar los ganchos de fijación A-fig.
59y quitar la tapa de protección B.
A0E0126mfig. 59
A0E0125mfig. 60

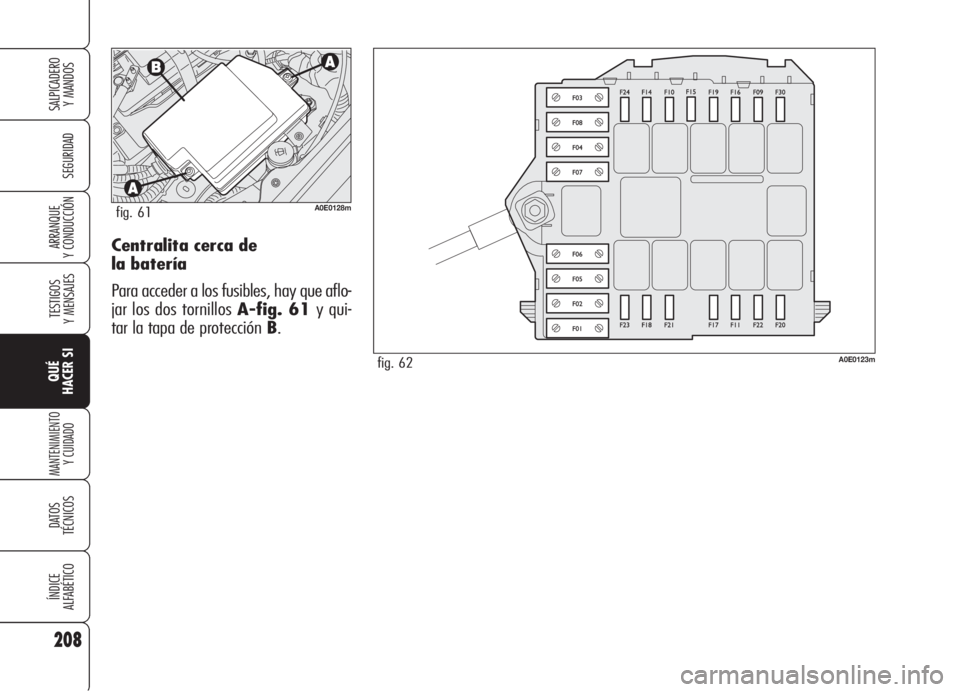

Centralita cerca de
la batería
Para acceder a los fusibles, hay que aflo-
jar los dos tornillos A-fig. 61 y qui-
tar la tapa de protección B.
208
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0128mfig. 61
A0E0123mfig. 62

209
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

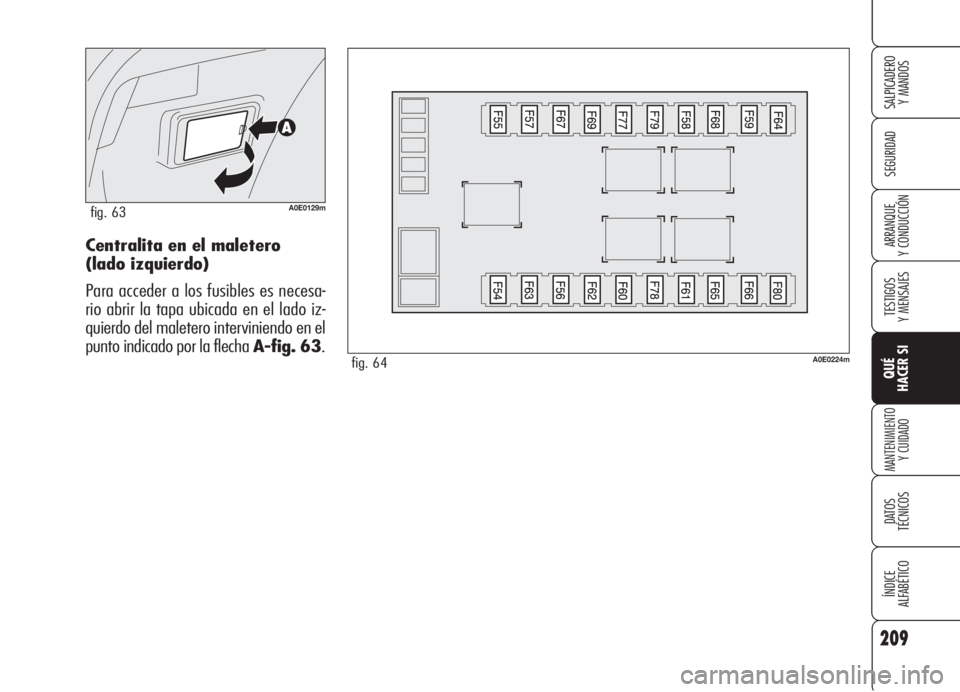

Y CONDUCCIÓNCentralita en el maletero
(lado izquierdo)
Para acceder a los fusibles es necesa-
rio abrir la tapa ubicada en el lado iz-
quierdo del maletero interviniendo en el
punto indicado por la flecha A-fig. 63.
A0E0129mfig. 63
A0E0224mfig. 64

210
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

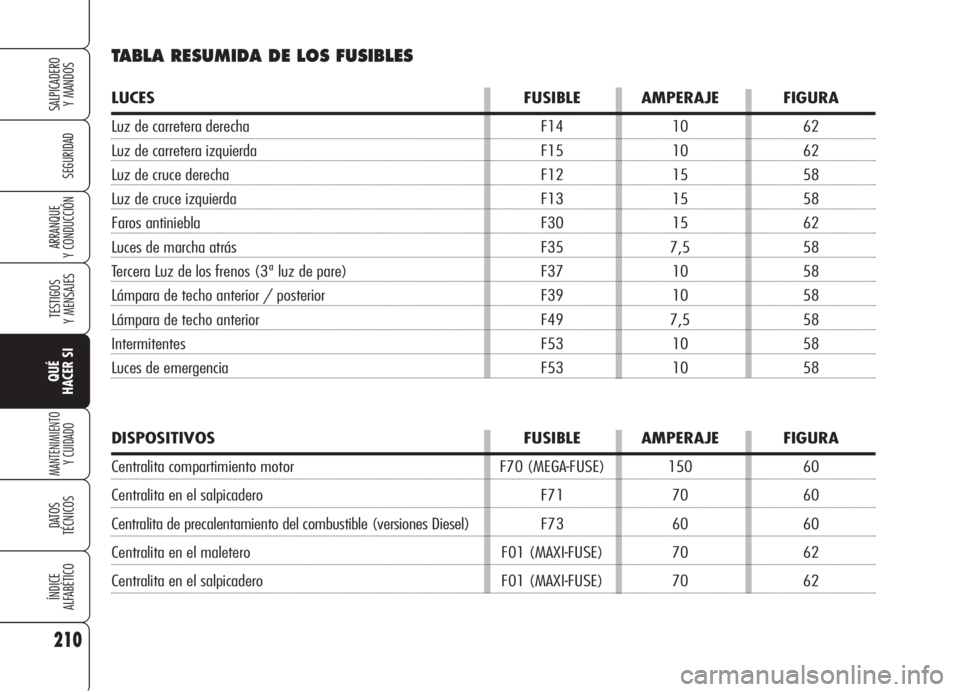

TABLA RESUMIDA DE LOS FUSIBLES
LUCES FUSIBLE AMPERAJE FIGURA
Luz de carretera derecha F14 10 62
Luz de carretera izquierda F15 10 62
Luz de cruce derecha F12 15 58
Luz de cruce izquierda F13 15 58
Faros antiniebla F30 15 62
Luces de marcha atrás F35 7,5 58
Tercera Luz de los frenos (3ª luz de pare) F37 10 58
Lámpara de techo anterior / posterior F39 10 58
Lámpara de techo anterior F49 7,5 58
Intermitentes F53 10 58
Luces de emergencia F53 10 58
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Centralita compartimiento motor F70 (MEGA-FUSE) 150 60
Centralita en el salpicadero F71 70 60
Centralita de precalentamiento del combustible (versiones Diesel) F73 60 60
Centralita en el maletero F01 (MAXI-FUSE) 70 62
Centralita en el salpicadero F01 (MAXI-FUSE) 70 62

211
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

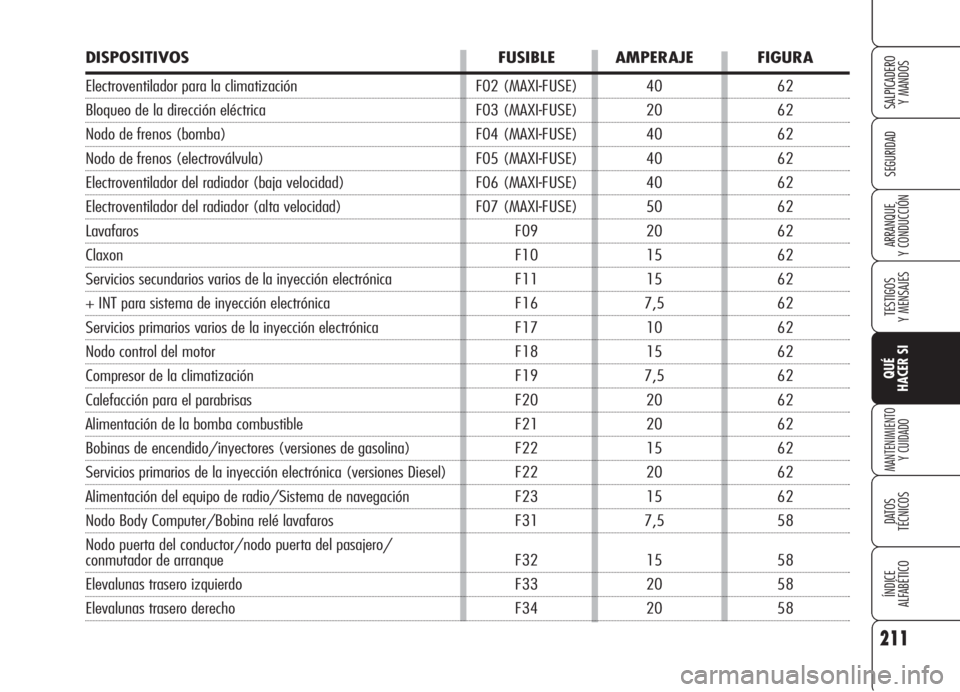

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Electroventilador para la climatización F02 (MAXI-FUSE) 40 62
Bloqueo de la dirección eléctrica F03 (MAXI-FUSE) 20 62
Nodo de frenos (bomba) F04 (MAXI-FUSE) 40 62
Nodo de frenos (electroválvula) F05 (MAXI-FUSE) 40 62
Electroventilador del radiador (baja velocidad) F06 (MAXI-FUSE) 40 62
Electroventilador del radiador (alta velocidad) F07 (MAXI-FUSE) 50 62
Lavafaros F09 20 62
Claxon F10 15 62
Servicios secundarios varios de la inyección electrónica F11 15 62
+ INT para sistema de inyección electrónica F16 7,5 62
Servicios primarios varios de la inyección electrónica F17 10 62
Nodo control del motor F18 15 62
Compresor de la climatización F19 7,5 62
Calefacción para el parabrisas F20 20 62
Alimentación de la bomba combustible F21 20 62
Bobinas de encendido/inyectores (versiones de gasolina) F22 15 62
Servicios primarios de la inyección electrónica (versiones Diesel) F22 20 62
Alimentación del equipo de radio/Sistema de navegación F23 15 62
Nodo Body Computer/Bobina relé lavafaros F31 7,5 58
Nodo puerta del conductor/nodo puerta del pasajero/
conmutador de arranque F32 15 58
Elevalunas trasero izquierdo F33 20 58
Elevalunas trasero derecho F34 20 58

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Sensor de presencia agua en el filtro del gasoil/
medidor de caudal de aire F35 7,5 58
Interruptor de las luces de los frenos (de pare)/
panel de mandos túnel central F35 7,5 58
Cruise Control (Regulador de velocidad constante) F35 7,5 58
Sensor AQS F35 7,5 58
Alimentación nodo del maletero/nodo puerta delantera F36 20 58
Nodo tablero de instrumentos F37 10 58
Centralita faros/Alimentación centralita
Faros de gas Bixenón (donde estén previstos) F37 10 58
Motorreductor para el bloqueo/desbloqueo del maletero F38 15 58
Toma de diagnosis sistema EOBD F39 10 58
Centralita del sistema de control de la presión de los neumáticos F39 10 58
Pre-instalación teléfono móvil F39 10 58
Centralita de la alarma (donde esté prevista) F39 10 58
Climatización F39 10 58
Luneta térmica F40 30 58
Descongelador pulverizadores lavaparabrisas/lavaluneta posterior F41 7,5 58
Descongelador espejos con dispositivo térmico F41 7,5 58
Alimentación nodo sistema de frenado (ABS/VDC) –
nodo ángulo de la dirección, sensor de derrape F42 7,5 58
Limpia/lavaparabrisas F43 30 58
212
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

213
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

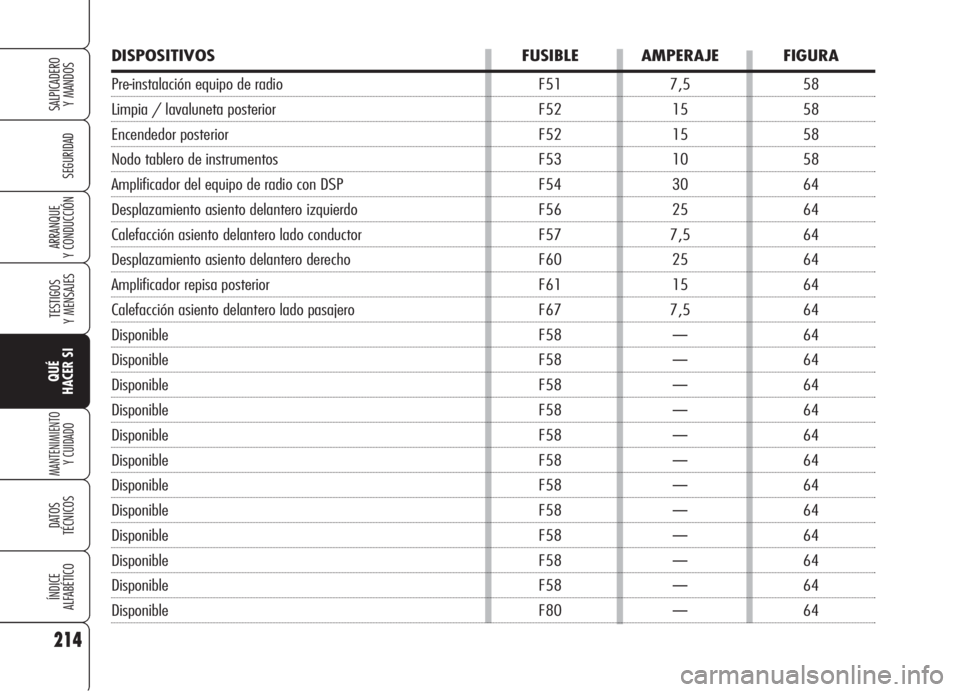

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Encendedor anterior en la consola central F44 10 58
Centralita del techo practicable (cortinilla) F45 20 58
Techo practicable F46 20 58
Elevalunas delantero izquierdo F47 20 58
Elevaluna delantero derecho/
Centralita de gestión puerta del lado pasajero F48 30 58
Sistema de navegación F49 7,5 58
Centralita para el sensor de lluvia F49 7,5 58
Nodo volante F49 7,5 58
Techo practicable F49 7,5 58
Panel de mandos (teclas) F49 7,5 58
Centralita de alarmas volumétricas F49 7,5 58
Nodo sensores de estacionamiento F49 7,5 58
Panel de mandos túnel central F49 7,5 58
Iluminación de los mandos para los asientos delanteros F49 7,5 58
Servicios en el parabrisas F49 7,5 58
Pre-instalación teléfono móvil F39 10 58
Botón START/STOP F49 7,5 58
Sistema Airbag F50 7,5 58
Centralita del sistema de control de presión de los neumáticos F51 7,5 58

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Pre-instalación equipo de radio F51 7,5 58
Limpia / lavaluneta posterior F52 15 58
Encendedor posterior F52 15 58
Nodo tablero de instrumentos F53 10 58
Amplificador del equipo de radio con DSP F54 30 64
Desplazamiento asiento delantero izquierdo F56 25 64
Calefacción asiento delantero lado conductor F57 7,5 64
Desplazamiento asiento delantero derecho F60 25 64
Amplificador repisa posterior F61 15 64
Calefacción asiento delantero lado pasajero F67 7,5 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F58 — 64
Disponible F80 — 64
