Page 49 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
2
3
4
5
67
8
9
21
*
Injection de carburant
électronique
Régler le régime de ralenti du moteur et la synchroni-
sation.
√
√
√
√
√
√
22
Huile moteur
Changer.
Contrôler le niveau d’huile et s’assurer de l’absence de
fuites d’huile.
√
√
√
√
√
√
23
Élément du filtre à huile
moteur
Remplacer.
√
√
√
24
*
Système de refroidisse-
ment
Contrôler le niveau de liquide de refroidissement et
s’assurer de l’absence de fuites de liquide.
√
√
√
√
√
Changer. Tous les 3 ans
25
*
Contacteur de feu stop
sur frein avant et arrière
Contrôler le fonctionnement.
√
√
√
√
√
√
26
Pièces mobiles et câbles
Lubrifier.
√
√
√
√
√
27
*
Boîtier de poignée et
câble des gaz
Contrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des
gaz.
√
√
√
√
√
28
*
Système d’admission
d’air
S’assurer du bon état du clapet de coupure d’air, du
clapet flexible et de la durite.
Si nécessaire, remplacer le système d’admission d’air
dans son intégralité.
√
√
√
√
√
29
*
Tube et pot d’échappe-
ment
Contrôler le serrage du collier à vis.
√
√
√
√
√
30
*
Éclairage, signalisation
et contacteurs
Contrôler le fonctionnement.
Régler le faisceau de phare.
√
√
√
√
√
√
N°ÉLÉMENTS CONTRÔLES OU ENTRETIENS À EFFECTUER
DISTANCE AU COMPTEUR (
×× × ×
1000 km)
CONTRÔLE
ANNUEL
1 10203040
Page 50 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
1
2
3
4
5
6
7
8
9
FAU18680
N.B.:
Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le net-
toyer à l’air comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou
humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux
ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
Page 51 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
2
3
4
5
67
8
9
FAU18711
Dépose et repose des caches
et carénages
Afin de pouvoir effectuer certains entre-
tiens décrits dans ce chapitre, il est né-
cessaire de déposer les caches et
carénages illustrés. Se référer à cette
section à chaque fois qu’il faut déposer
ou reposer un cache ou un carénage.
FAU18991
Carénages A et B
Dépose d’un carénage
Retirer les vis du carénage et le rivet
démontable, puis retirer le carénage
comme illustré.
N.B.:
Retirer le rivet démontable après avoir
enfoncé sa goupille centrale à l’aide
d’un tournevis.
1. Carénage A
2. Cache A
2
1
1. Carénage B
2. Cache B2
1
1. Vis
2. Rivet démontable
1. Rivet démontable (après sa dépose)
2. Rivet démontable (avant sa mise en place)
1
1
1
(×6)
2
12
Page 52 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
1
2
3
4
5
6
7
8
9
Repose du carénage
Remettre le carénage en place, puis re-
poser les vis et le rivet démontable.N.B.:
Pour remettre le rivet démontable en
place, repousser sa goupille centrale
de sorte qu’elle dépasse de la tête du
rivet, l’insérer ensuite dans le caréna-
ge, puis enfoncer la goupille de sorte
qu’elle soit au même niveau que la tête
du rivet.
FAU19171
Caches A et B
Dépose d’un cache
1. Déposer le carénage A ou B cor-
respondant. (Voir page 6-6.)
2. Déposer la selle. (Voir page 3-15.)
3. Retirer la vis, puis retirer le cache.Repose du cache
1. Remettre le cache à sa place, puis
reposer la vis.
2. Remettre la selle et le carénage en
place.
FAU19641
Contrôle des bougies
Les bougies sont des pièces importan-
tes du moteur et elles doivent être
contrôlées régulièrement, de préféren-
ce par un concessionnaire Yamaha.
Les bougies doivent être démontées et
contrôlées aux fréquences indiquées
dans le tableau des entretiens et grais-
sages périodiques, car la chaleur et les
dépôts finissent par les user. L’état des
bougies peut en outre révéler l’état du
moteur.
La porcelaine autour de l’électrode
centrale de chaque bougie doit être de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales. Si
la couleur d’une bougie est nettement
différente, le moteur pourrait présenter
une anomalie. Ne jamais essayer de
diagnostiquer soi-même de tels problè-
mes. Il est préférable de confier le véhi-
cule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive
ou les dépôts de calamine ou autres
sont trop importants, il convient de rem-

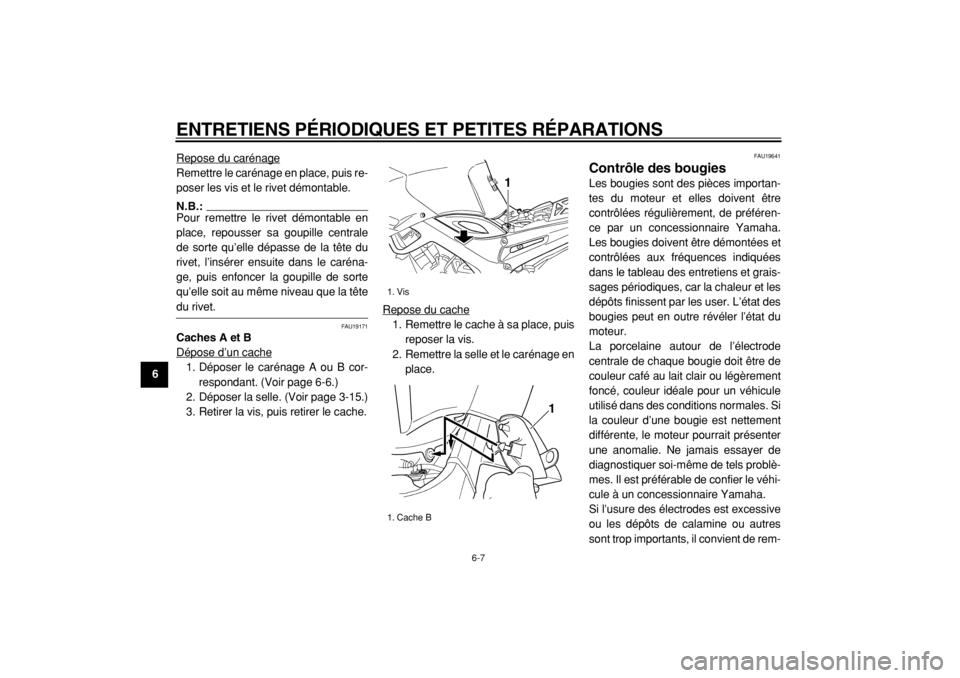

1. Vis
1. Cache B
1
1
Page 53 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
2
3
4
5
67
8
9
placer la bougie concernée.
Avant de monter une bougie, il faut me-
surer l’écartement de ses électrodes à
l’aide d’un jeu de cales d’épaisseur et le
régler si nécessaire.
Nettoyer la surface du joint de la bougie
et ses plans de joint, puis nettoyer soi-
gneusement les filets de bougie.
N.B.:
Si une clé dynamométrique n’est pas
disponible lors du montage d’une bou-
gie, une bonne approximation consiste
à serrer de 1/4 à 1/2 tour supplémentai-
re après le serrage à la main. Il faudra
toutefois serrer la bougie au couple
spécifié le plus rapidement possible.
FAU19830
Huile moteur et élément de fil-
tre à huile
Il faut vérifier le niveau d’huile moteur
avant chaque départ. Il convient éga-
lement de changer l’huile et de rempla-
cer l’élément du filtre à huile aux
fréquences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
Contrôle du niveau d’huile
1. Placer le véhicule sur un plan hori-
zontal et veiller à ce qu’il soit dres-
sé à la verticale.
N.B.:
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
d’huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le
préchauffer pendant 15 minutes,
puis le couper.
3. Attendre quelques minutes que
l’huile se stabilise, puis retirer le
bouchon de remplissage d’huile.
Essuyer la jauge avant de l’insérer Bougie spécifiée :
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Écartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
1
Couple de serrage :
Bougie :
17,5 Nm (1,75 m·kgf,
12,7 ft·lbf)
Page 54 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
1
2
3
4
5
6
7
8
9
à nouveau dans l’orifice de rem-
plissage, sans la visser et en
veillant à ce que la flèche soit diri-
gée vers le haut (voir illustration).
La retirer et vérifier le niveau d’hui-
le.
N.B.:
Le niveau d’huile moteur doit se situer
entre les repères de niveau minimum et
maximum.
ATTENTION:
FCA10010
Ne pas utiliser le véhicule avant de
s’être assuré que le niveau d’huile
est suffisant.
AVERTISSEMENT
FWA10360
Ne jamais retirer le bouchon du ré-
servoir d’huile moteur immédiate-
ment après avoir fait tourner le
moteur à haut régime. De l’huile
chaude risque de gicler et de causer
des brûlures graves. Toujours
veiller à ce que l’huile moteur soitsuffisamment refroidie avant de reti-
rer le bouchon du réservoir d’huile.
4. Si le niveau d’huile moteur est infé-
rieur au repère de niveau mini-
mum, ajouter de l’huile moteur du
type recommandé jusqu’au niveau
spécifié.
5. Remettre en place le bouchon de
remplissage d’huile.
N.B.:
Le réservoir d’huile moteur se trou-
ve derrière les cylindres.
Le niveau d’huile moteur doit se si-
tuer entre les repères de niveau
minimum et maximum.
Changement de l’huile moteur
(avec ou sans remplacement de
l’élément du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Placer un bac à vidange sous le
moteur afin d’y recueillir l’huile
usagée.
3. Retirer le bouchon de remplissage
et les vis de vidange afin de vidan-

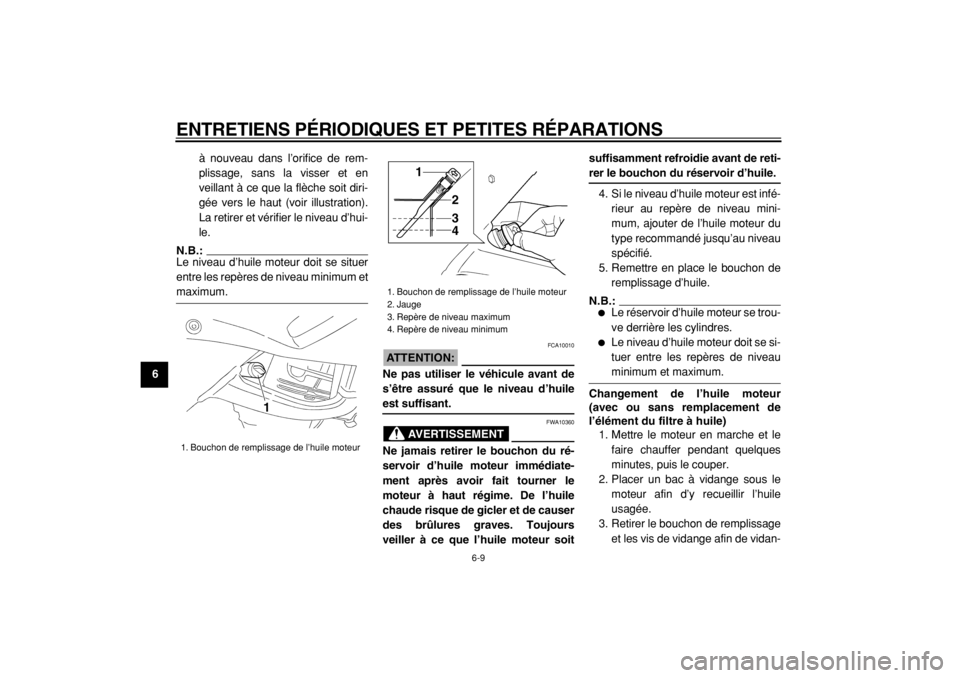

1. Bouchon de remplissage de l’huile moteur
1
1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
1
2
3
4
Page 55 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
2
3
4
5
67
8
9
ger l’huile du carter moteur.
N.B.:
Sauter les étapes 4 à 6 si l’on ne procè-
de pas au remplacement de l’élément
du filtre à huile.
4. Retirer le couvercle de l’élément
du filtre à huile après avoir retiré
ses vis.5. Retirer et remplacer l’élément de
filtre à huile et les joints toriques.
6. Remettre le couvercle de l’élémentdu filtre à huile en place, installer
ses vis, puis les serrer au couple
de serrage spécifié.
N.B.:
S’assurer que les joints toriques sont
bien assis.
7. Remettre les vis de vidange de
l’huile moteur en place et les serrer
aux couples spécifiés.
8. Ajouter la quantité spécifiée de
l’huile moteur recommandée, puis
remonter et serrer le bouchon de
remplissage d’huile.
1. Vis de vidange de l’huile moteur A
1
1. Vis de vidange de l’huile moteur B
2. Couvercle de l’élément du filtre à huile
3. Vis
1. Élément du filtre à huile
2. Joint torique12
2
3
1
2
Couple de serrage :
Vis du couvercle de l’élément du
filtre à huile :
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Couples de serrage :
Vis de vidange de l’huile moteur
A :
35 Nm (3,5 m·kgf, 25 ft·lbf)
Vis de vidange de l’huile moteur
B :
35 Nm (3,5 m·kgf, 25 ft·lbf)
Page 56 of 102
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
1
2
3
4
5
6
7
8
9
ATTENTION:
FCA11620
Ne pas mélanger d’additif chimi-
que à l’huile afin d’éviter tout
patinage de l’embrayage, car
l’huile moteur lubrifie éga-
lement l’embrayage. Ne pas uti-
liser des huiles de grade diesel
“CD” ni des huiles de grade su-
périeur à celui spécifié. S’assu-
rer également de ne pas utiliser
une huile portant la désignation
“ENERGY CONSERVING II” ou
la même désignation avec un
chiffre plus élevé.
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
moteur.
9. Mettre le moteur en marche et
contrôler pendant quelques minu-
tes s’il y a présence de fuites d’hui-
le en laissant tourner le moteur au
ralenti. En cas de fuite d’huile, cou-
per immédiatement le moteur et
rechercher la cause.
10. Couper le moteur, puis vérifier le
niveau d’huile et faire l’appoint, si
nécessaire.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ. Il
convient également de changer le liqui-
de de refroidissement aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU20101
Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.
N.B.:
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.
S’assurer que le véhicule soit bien
à la verticale avant de contrôler le
niveau du liquide de refroidisse-
ment. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Contrôler le niveau du liquide de
refroidissement dans le vase d’ex-
pansion.
N.B.:
Le niveau du liquide de refroidissement Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Sans remplacement de l’élément
du filtre à huile :
3.80 L (4.02 US qt)
(3.34 Imp.qt)
Avec remplacement de l’élément
du filtre à huile :
3.90 L (4.12 US qt)
(3.43 Imp.qt)
