2004 YAMAHA TDM 900 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
2
3
4
5
67
8
9
WARNUNG

GWA11020
Da die Beladung das Fahr- sowie
das Bremsverhalten und damit die
Sicherheit des Motorrads beeinflußt,stets folgende Punkte beachten.

DAS MOTORRAD NIEMALS
ÜBERLADEN! Überladen des
Motorrads beeinträchtigt nicht
nur Fahrverhalten und Sicher-
heit, sondern kann auch
Reifenschäden und Unfälle zur
Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zu-
lässigem Zubehör nicht die
maximale Gesamtzuladung
überschreitet.

Keinesfalls Gegenstände mit-
führen, die während der Fahrt
verrutschen können.

Schwere Lasten zum Fahrzeug-
mittelpunkt hin plazieren und
das Gewicht möglichst gleich-
mäßig auf beide Seiten vertei-
len.

Fahrwerk und Reifenluftdruck
müssen auf die Gesamtzula-
dung angepaßt werden.

Reifenzustand und -luftdruck
vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei
unzureichender Profiltiefe, Nägeln oder
Glassplittern in der Lauffläche, rissigen
Flanken usw. den Reifen umgehend
von einer Yamaha-Fachwerkstatt
wechseln lassen.
HINWEIS:
Die Gesetzgebung zur Mindestprofiltie-
fe kann von Land zu Land abweichen.
Richten Sie sich deshalb nach den ent-
Reifenluftdruck (gemessen bei
kalten Reifen):
0–90 kg (0–198 lb) :
Vorn:
225 kPa (33 psi) (2.25 kgf/cm

2
)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2
)
90–203 kg (198–448 lb) :
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm
2
)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2
)
Maximale Zuladung*:
203 kg (448 lb)
* Gesamtgewicht von Fahrer, Bei-
fahrer, Gepäck und Zubehör

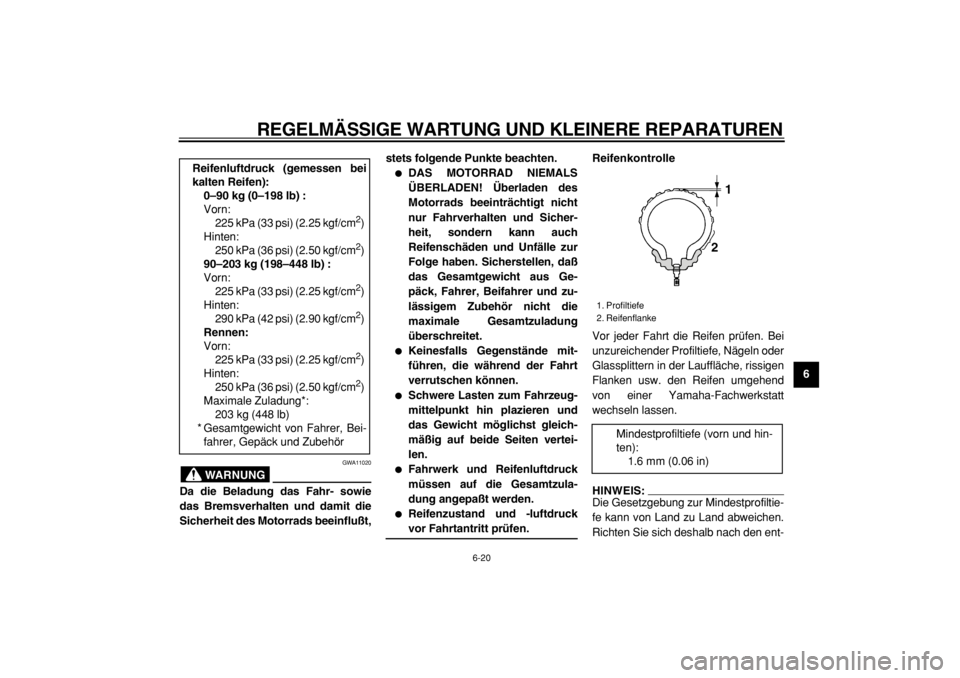

1. Profiltiefe
2. Reifenflanke
Mindestprofiltiefe (vorn und hin-
ten):
1.6 mm (0.06 in)
21

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
1
2
3
4
5
6
7
8
9

sprechenden Vorschriften.
WARNUNG

GWA10470

Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerk-
statt austauschen lassen. Abge-
sehen davon, daß sie gegen die
Straßenverkehrsordnung ver-
stoßen, beeinträchtigen
übermäßig abgefahrene Reifen
die Fahrstabilität und können
zum Verlust der Fahrzeugkon-
trolle führen.

Den Austausch von Bauteilen an
Rädern und Bremsanlage, sowie
den Reifenwechsel, grundsätz-
lich von einer Yamaha-Fach-
werkstatt vornehmen lassen, die
über das notwendige Werkzeug
und fachliche Erfahrung verfügt.Reifenausführung
Die Gußräder dieses Motorrads sind
mit Schlauchlos-Reifen bestückt.
WARNUNG

GWA10900

Grundsätzlich Reifen gleichen
Typs und gleichen Herstellers
für Vorder- und Hinterrad ver-
wenden.Bei anderen als den zu-
gelassenen
Reifenkombinationen kann das
Fahrverhalten nicht garantiert
werden.

Ausschließlich die nachfolgen-
den Reifen sind nach zahlrei-chen Tests von der Yamaha
MOTOR CO., LTD. freigegeben
worden.

Die Ventilkappen fest auf-
schrauben, da sie Luftverlust
bei hohen Geschwindigkeiten
verhindern.

Die Verwendung von anderen
Reifenventilen und Ventileinsät-
zen als den hier aufgeführten
kann während einer Fahrt zu
plötzlichem Luftverlust führen.

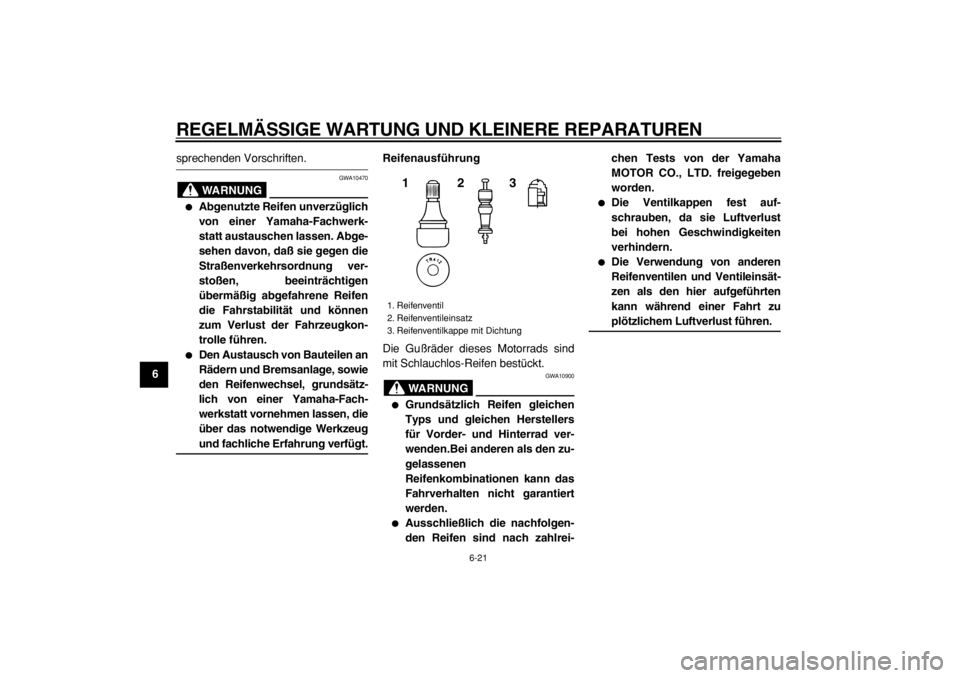

1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
123

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
2
3
4
5
67
8
9
WARNUNG

GWA10600
Dieses Motorrad ist mit Super-Hoch-
geschwindigkeitsreifen ausgerü-
stet. Bitte folgende Punkte
beachten, um das volle Potential des
Fahrzeugs und der Reifen nutzen zukönnen.

Diese Reifen nur gegen solche
gleicher Spezifikation und glei-
chen Typs austauschen. Ande-
re Reifen können bei hohen
Geschwindigkeiten platzen.

Neue Reifen entwickeln erst
nach dem Einfahren der Laufflä-
che ihre volle Bodenhaftung.
Daher sollten die Reifen für
etwa 100 km (60 mi) mit niedri-
gerer Geschwindigkeit einge-
fahren werden, bevor hohe
Geschwindigkeiten riskiert wer-
den können.

Hohe Geschwindigkeiten soll-
ten nur mit warmen Reifen ge-
fahren werden.

Den Reifenluftdruck stets der
Zuladung und den Fahrbedin-
gungen anpassen.
GAU21960
Gußräder
Optimale Lenkstabilität, Lebensdauer
und Fahrsicherheit sind nur durch Be-
achtung der folgenden Punkte gewähr-
leistet.

Räder und Reifen vor jeder Fahrt
auf Risse, Schnitte u. ä. untersu-
chen, die Felgen auf Verzug und
andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rä-
dern das Rad von einer Ya-
maha-Fachwerkstatt ersetzen
lassen. Selbst kleinste Reparatu-
ren an Rädern und Reifen nur von
einer Fachwerkstatt ausführen las-
sen. Verformte oder eingerissene
Felgen müssen ausgetauscht wer-
den.

Nach dem Austausch von Felgen
und/oder Reifen muß das Rad
ausgewuchtet werden. Eine Rei-
fenunwucht beeinträchtigt die
Fahrstabilität, vermindert den
Fahrkomfort und verkürzt die Le-
bensdauer des Reifens.

Nach dem Reifenwechsel zu-
Vorderreifen:
Größe:
120/70 ZR18M/C (59W)
Hersteller/Modell:
METZELER/MEZ4 FRONT
DUNLOP/D220FSTJ
Reifenventil:
TR412
Ventileinsatz:
#9000A (original)
Hinterreifen:
Größe:
160/60 ZR17M/C (69W)
Hersteller/Modell:
METZELER/MEZ4
DUNLOP/D220STJ
Reifenventil:
TR412
Ventileinsatz:
#9000A (original)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
1
2
3
4
5
6
7
8
9
nächst mit mäßiger Geschwindig-
keit fahren, denn bevor der Reifen
seine optimalen Eigenschaften
entwickeln kann, muß seine Lauf-
fläche vorsichtig eingefahren wer-
den.

GAU22040
Kupplungshebel-Spiel
einstellen
Der Kupplungshebel muß ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufwei-
sen. Das Kupplungshebel-Spiel regel-
mäßig prüfen und ggf. folgendermaßen
einstellen.
1. Die Kontermutter am Kupplungs-
hebel lockern.
2. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter in
Richtung (a) drehen. Zum Verrin-
gern des Kupplungshebel-Spielsdie Einstellschraube in Richtung
(b) drehen.
3. Bei korrektem Kupplungshe-
bel-Spiel die Kontermutter festzie-
hen. Falls das
Kupplungshebel-Spiel nicht, wie
oben beschrieben, korrekt einge-
stellt werden konnte, folgenderma-
ßen vorgehen.
4. Die Einstellschraube am Kupp-
lungshebel in Richtung (a) drehen,
um den Kupplungsseilzug zu lok-
kern.
5. Die Kontermutter am Kurbelge-
häuse lockern.

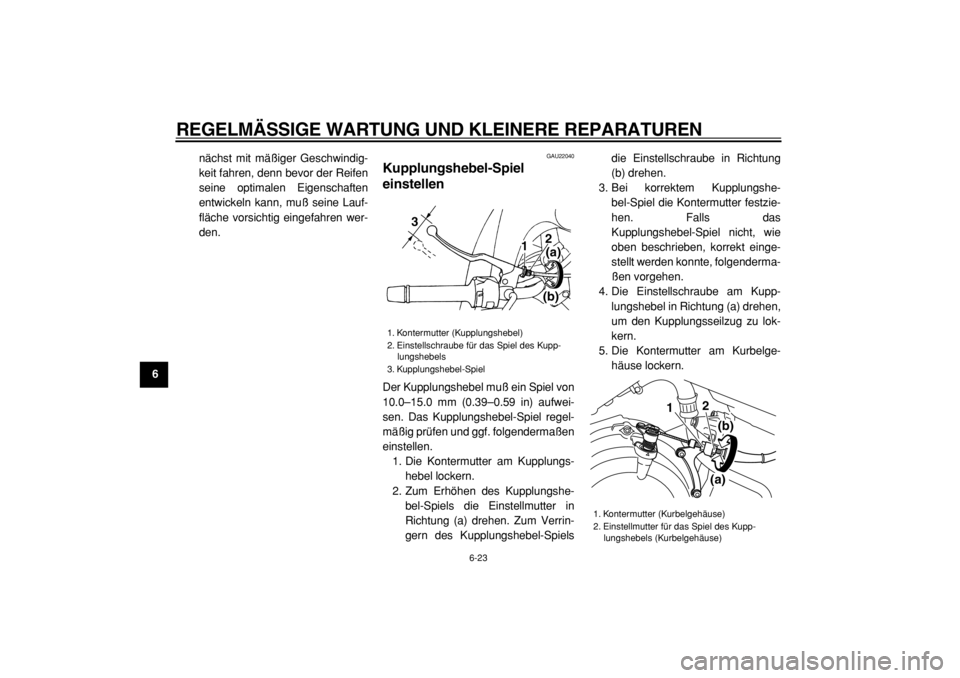

1. Kontermutter (Kupplungshebel)
2. Einstellschraube für das Spiel des Kupp-
lungshebels
3. Kupplungshebel-Spiel
12
3
(a)
(b)

1. Kontermutter (Kurbelgehäuse)
2. Einstellmutter für das Spiel des Kupp-
lungshebels (Kurbelgehäuse)
12
(a)(b)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
2
3
4
5
67
8
9
6. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter in
Richtung (a) drehen. Zum Verrin-
gern des Kupplungshebel-Spiels
die Einstellmutter in Richtung (b)
drehen.
7. Die Kontermutter am Kupplungs-
hebel und am Kurbelgehäuse fest-
ziehen.

GAU22240
Fußbremshebel-Position
einstellen
Die Oberkante des Fußbremshebels
sollte etwa 32.0 mm (1.26 in) unterhalb
der Oberkante der Fußraste sein, wie
dargestellt. Die Fußbremshebel-Positi-
on regelmäßig prüfen und ggf. von ei-
ner Yamaha-Fachwerkstatt einstellen
lassen.
WARNUNG

GWA10690
Ein weiches oder schwammiges Ge-
fühl beim Betätigen des Fußbrems-
hebels kann bedeuten, daß sich Luft
im hydraulischen System befindet.Befindet sich Luft im Hydrauliksy-
stem, lassen Sie das System von ei-
ner Yamaha-Fachwerkstatt in
Ordnung bringen, bevor Sie mit mit
dem Motorrad fahren. Luft in der
Bremsanlage verringert die Brems-
kraft und stellt ein erhebliches Si-
cherheitsrisiko dar.

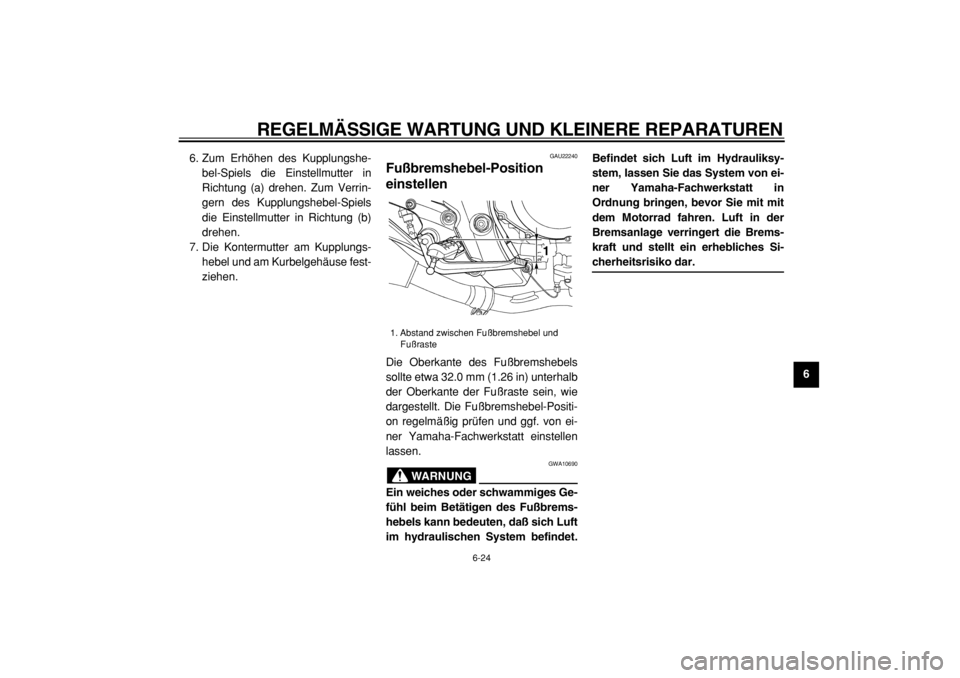

1. Abstand zwischen Fußbremshebel und
Fußraste
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
1
2
3
4
5
6
7
8
9

GAU22270
Hinterrad-Bremslichtschalter
einstellen
Der mit dem Bremslicht verbundene
Hinterrad-Bremslichtschalter spricht
beim Betätigen des Fußbremshebels
an. Bei korrekter Einstellung leuchtet
das Bremslicht kurz vor Einsetzen der
Bremswirkung auf. Den Bremslicht-
schalter gegebenenfalls folgenderma-
ßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten.
Um den Einschaltpunkt des Brems-
lichts vorzuversetzen, die Einstellmut-ter in Richtung (a) drehen. Um den
Einschaltpunkt des Bremslichts zurück-
zuversetzen, die Einstellmutter in Rich-
tung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbe-
läge vorn und hinten muß in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geprüft werden.
GAU22420
Scheibenbremsbeläge vorn
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau
erlauben. Zur Prüfung des Bremsbe-
lagverschleißes die Nuten prüfen.
Wenn eine Nut fast verschwunden ist,
die Scheibenbremsbeläge als ganzen
Satz von einer Yamaha-Fachwerkstatt

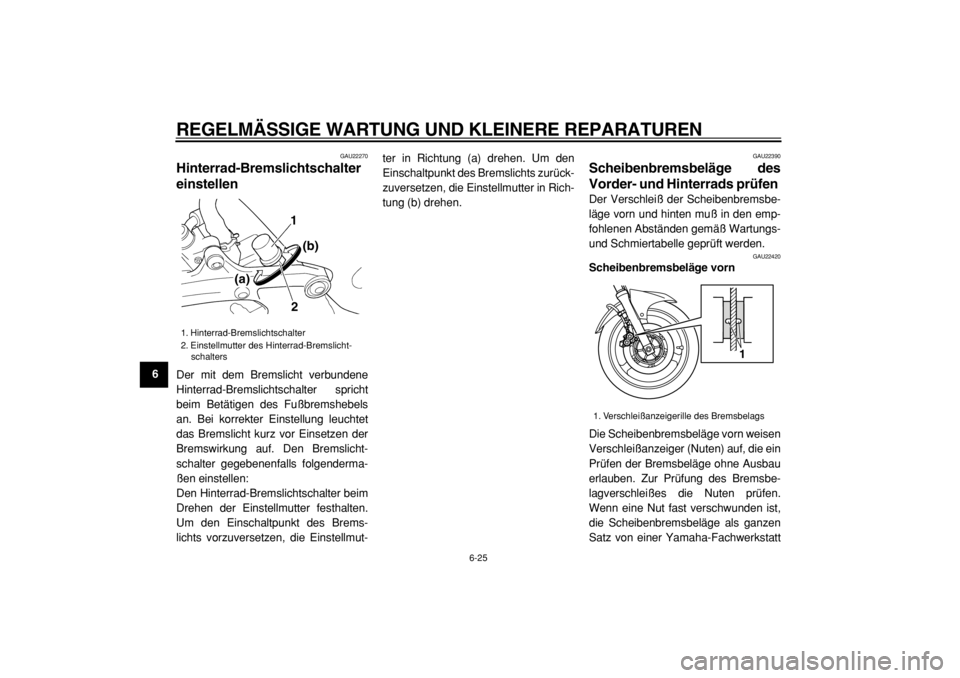

1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1
2 (a)(b)

1. Verschleißanzeigerille des Bremsbelags
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
2
3
4
5
67
8
9
austauschen lassen.

GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbe-
läge auf Beschädigungen untersuchen
und die Dicke des Bremsbelags mes-
sen. Mißt die Stärke eines Bremsbe-
lags weniger als 0.8 mm (0.03 in), oder
ist ein Bremsbelag beschädigt, die
Bremsbeläge im Satz von einer Ya-
maha-Fachwerkstatt austauschen las-
sen.
GAU22580
Bremsflüssigkeitsstand
prüfen
Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft
in die Bremsanlage eindringen unddessen Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, daß
Bremsflüssigkeit bis über die Minimal-
stand-Markierung reicht, und, falls er-
forderlich, Bremsflüssigkeit nachfüllen.
Ein niedriger Bremsflüssigkeitsstand
könnte darauf hinweisen, daß die
Bremsbeläge abgenutzt sind und/oder
ein Leck im Bremssystem vorhanden
ist. Ist der Bremsflüssigkeitsstand nied-
rig, sicherstellen daß die Bremsbeläge
auf Verschleiß und das Bremssystem
auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beach-
ten:

Beim Ablesen des Flüssigkeits-
stands muß der Vorratsbehälter
für Bremsflüssigkeit waagerecht
stehen.

Nur die empfohlene Bremsflüssig-
keit verwenden. Andere Brems-
flüssigkeiten können die
Dichtungen angreifen, Undichtig-
keit verursachen und dadurch die
Bremsfunktion beeinträchtigen.

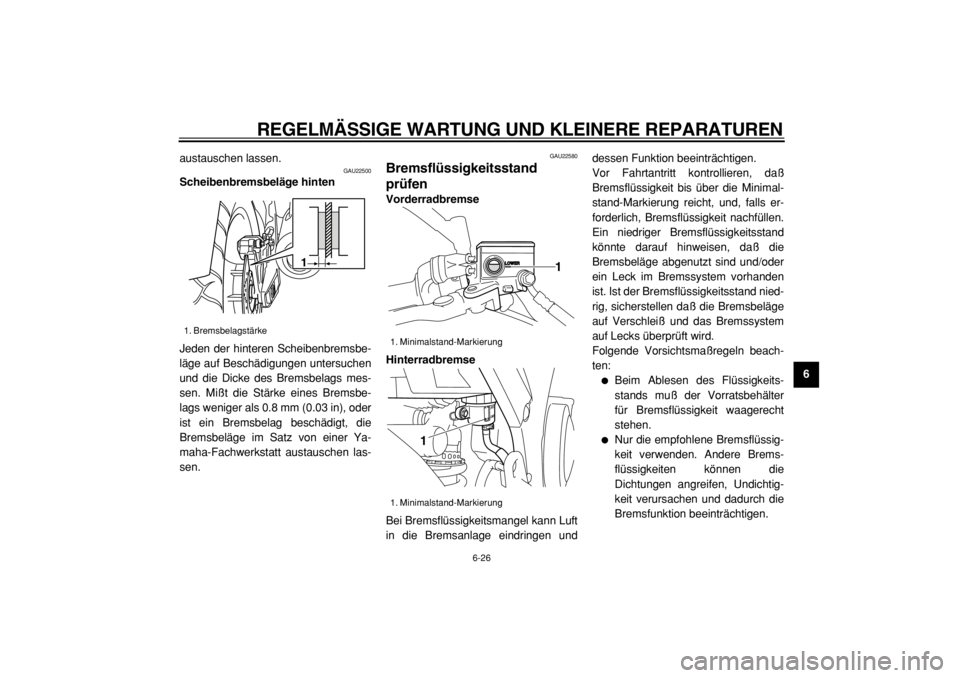

1. Bremsbelagstärke
1

1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
1
2
3
4
5
6
7
8
9


Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen verschie-
dener Bremsflüssigkeiten kann
chemische Reaktionen hervorru-
fen, die die Bremsfunktion beein-
trächtigen.

Darauf achten, daß beim
Nachfüllen kein Wasser in den
Vorratsbehälter gelangt. Wasser
setzt den Siedepunkt der Brems-
flüssigkeit erheblich herab und
kann Dampfblasenbildung verur-
sachen.

Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vor-
sichtig handhaben und verschütte-
te Flüssigkeit sofort abwischen.

Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Brems-anlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU22730
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den emp-
fohlenen Abständen gemäß des HIN-
WEISES nach der Wartungs- und
Schmiertabelle von einer Ya-
maha-Fachwerkstatt gewechselt wer-
den. Zusätzlich sollten die
Öldichtungen der Hauptbremszylinder
und der Bremssättel, sowie die
Bremsschläuche, in den unten aufge-
führten Abständen gewechselt werden,
oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre er-
neuern.

Bremsschläuche: Alle vier Jahre
erneuern. Empfohlene Bremsflüssigkeit:
DOT 4
