2004 BMW MOTORRAD K 1200 GT Betriebsanleitung (in German)

22
31
Sicherheitskontrolle
2
1
MAXMIN
3
2

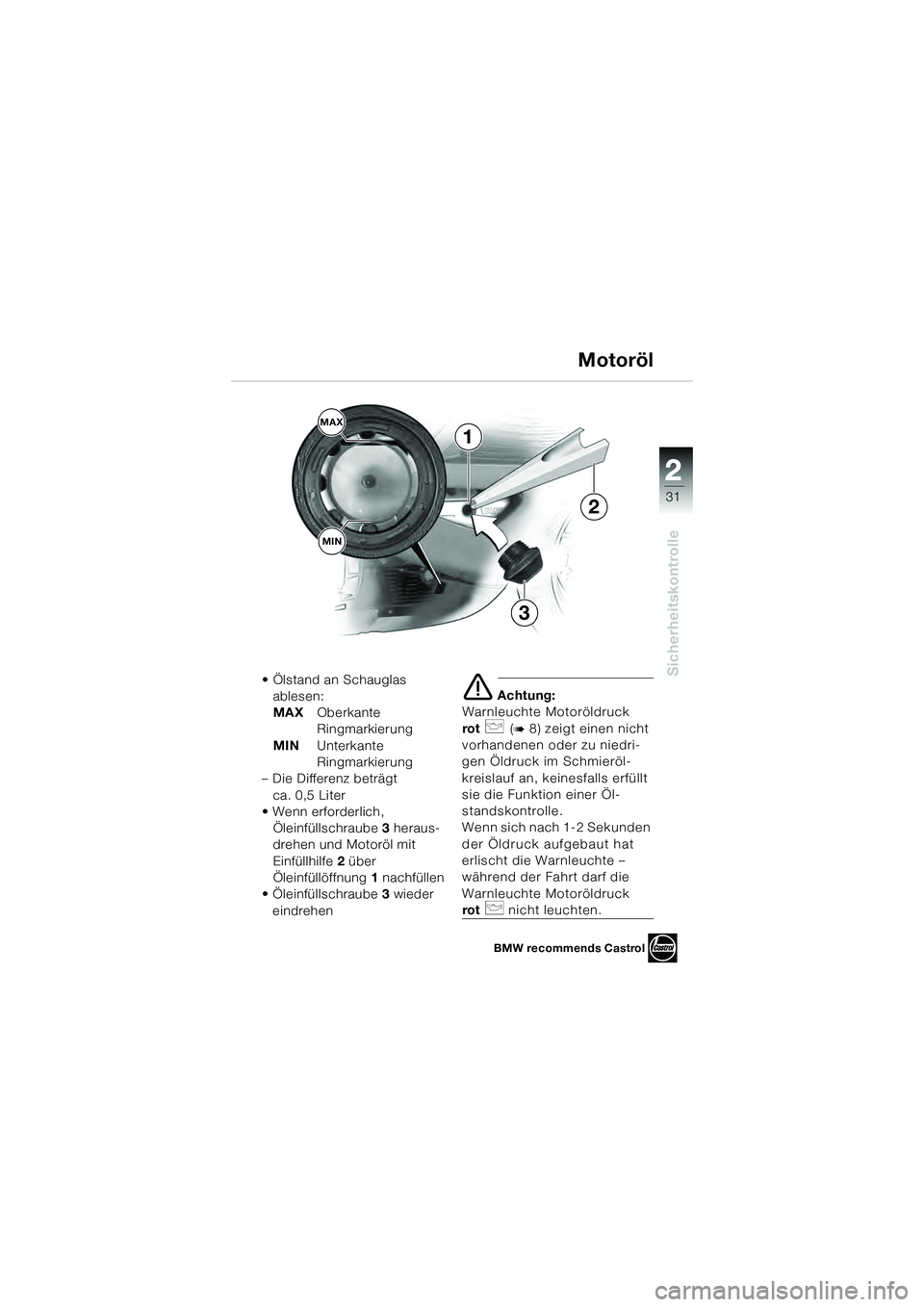

• Ölstand an Schauglas ablesen:
MAX Oberkante
Ringmarkierung
MIN Unterkante
Ringmarkierung
– Die Differenz beträgt
ca. 0,5 Liter
• Wenn erforderlich,
Öleinfüllschraube 3 heraus-
drehen und Motoröl mit
Einfüllhilfe 2 über
Öleinfüllöffnung 1 nachfüllen
• Öleinfüllschraube 3 wieder
eindrehen
 Achtung:
Warnleuchte Motoröldruck
rot
 (
8) zeigt einen nicht
vorhandenen oder zu niedri-
gen Öldruck im Schmieröl-
kreislauf an, keinesfalls erfüllt
sie die Funktion einer Öl-
standskontrolle.
Wenn sich nach 1-2 Sekunden
der Öldruck aufgebaut hat
erlischt die Warnleuchte –
während der Fahrt darf die
Warnleuchte Motoröldruck
rot nicht leuchten.
Motoröl
BMW recommends Castrol
10k41bkd3.book Seite 31 Mittwoch, 26. Mai 2004 9:37 21

32
Sicherheitskontrolle
2

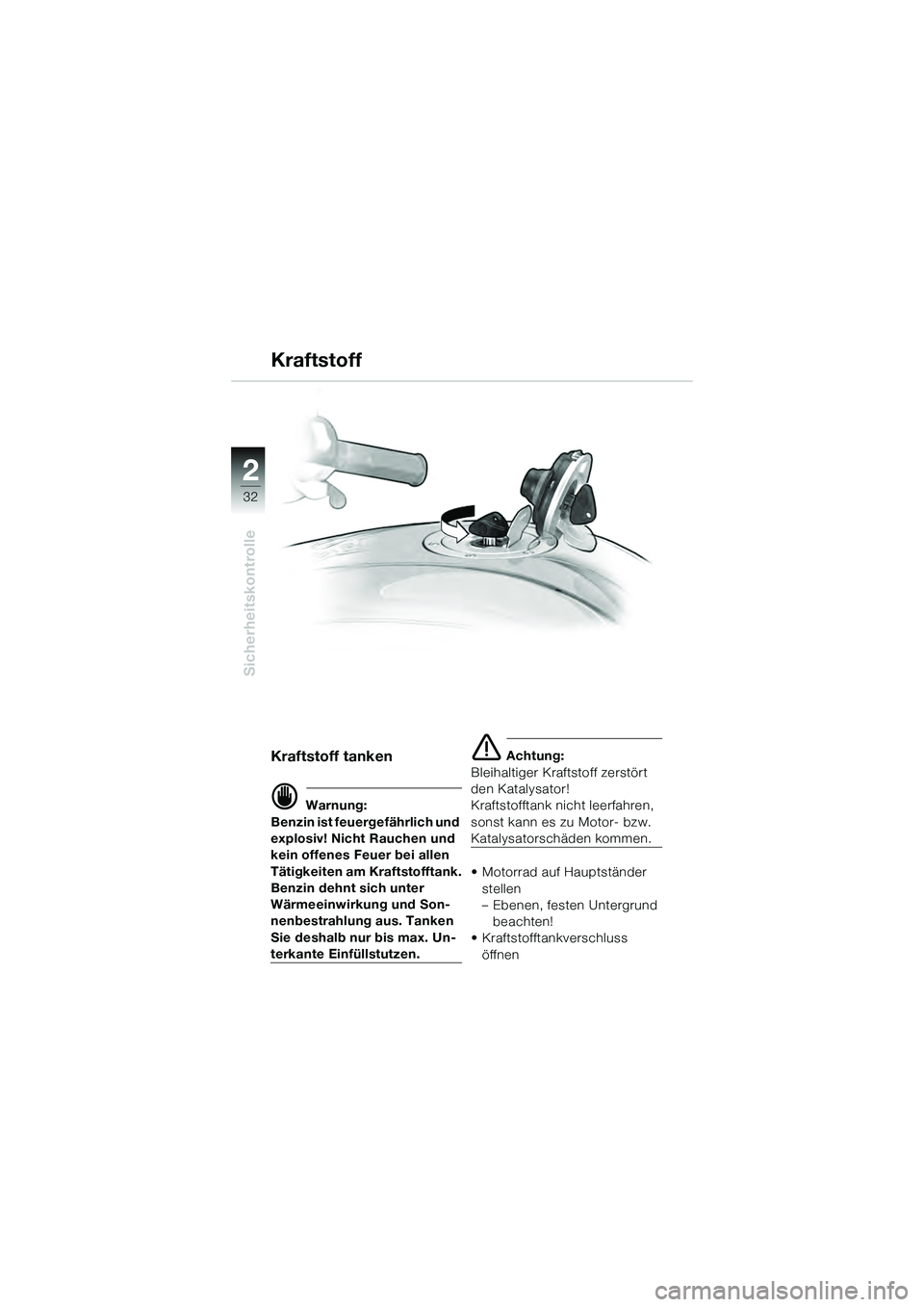

Kraftstoff
Kraftstoff tanken
 Warnung:
Benzin ist feuergefährlich und
explosiv! Nicht Rauchen und
kein offenes Feuer bei allen
Tätigkeiten am Kraftstofftank.
Benzin dehnt sich unter
Wärmeeinwirkung und Son-
nenbestrahlung aus. Tanken
Sie deshalb nur bis max. Un-
terkante Einfüllstutzen.
 Achtung:
Bleihaltiger Kraftstoff zerstört
den Katalysator!
Kraftstofftank nicht leerfahren,
sonst kann es zu Motor- bzw.
Katalysatorschäden kommen.
• Motorrad auf Hauptständer stellen
– Ebenen, festen Untergrund beachten!
• Kraftstofftankverschluss
öffnen
10k41bkd3.book Seite 32 Mittwoch, 26. Mai 2004 9:37 21

22
33
Sicherheitskontrolle
2

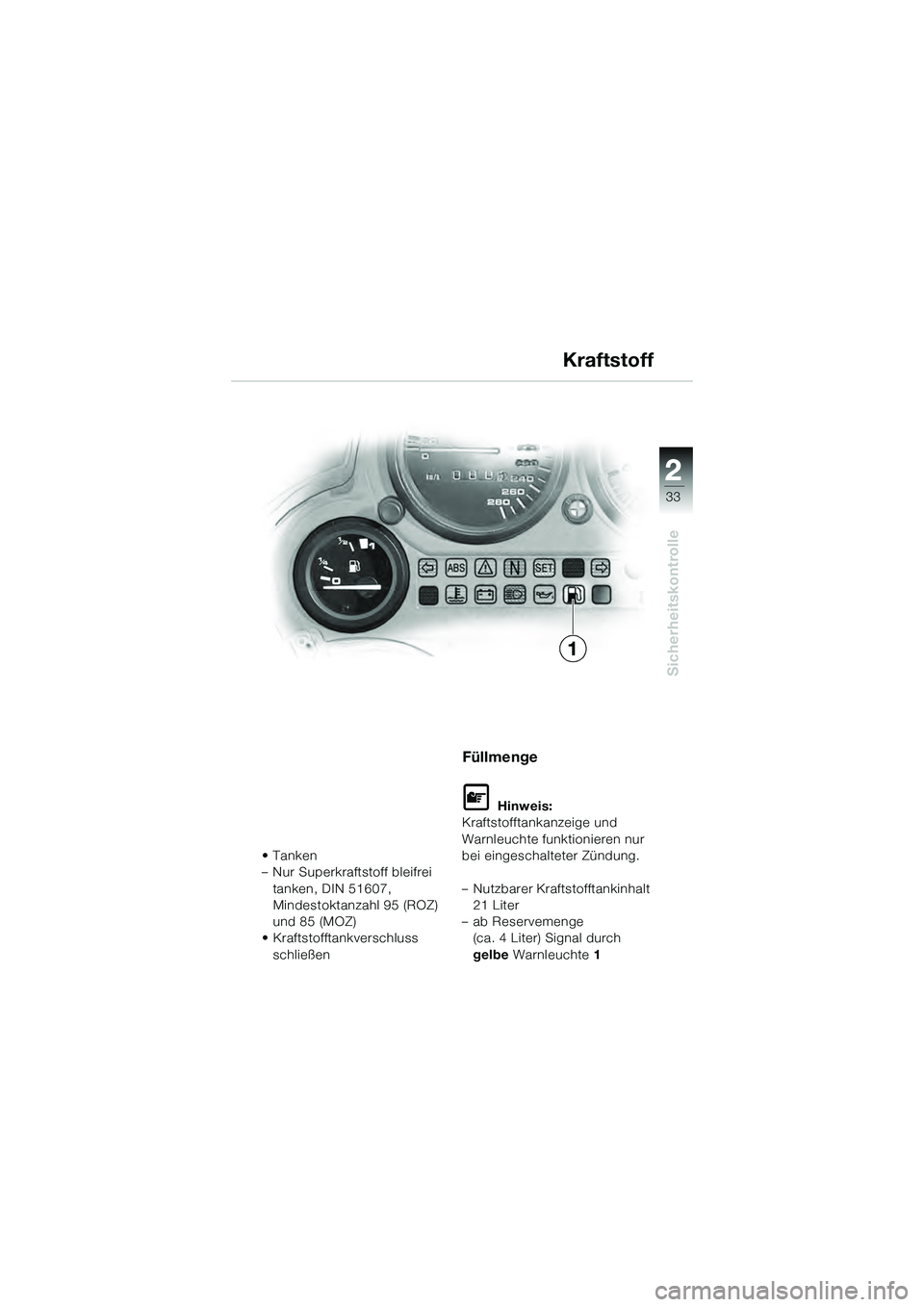

•Tanken
– Nur Superkraftstoff bleifrei tanken, DIN 51607,
Mindestoktanzahl 95 (ROZ)
und 85 (MOZ)
• Kraftstofftankverschluss
schließen
Füllmenge

Hinweis:
Kraftstofftankanzeige und
Warnleuchte funktionieren nur
bei eingeschalteter Zündung.
– Nutzbarer Kraftstofftankinhalt 21 Liter
– ab Reservemenge (ca. 4 Liter) Signal durch
gelbe Warnleuchte 1
1
Kraftstoff
10k41bkd3.book Seite 33 Mittwoch, 26. Mai 2004 9:37 21

34
Sicherheitskontrolle
2

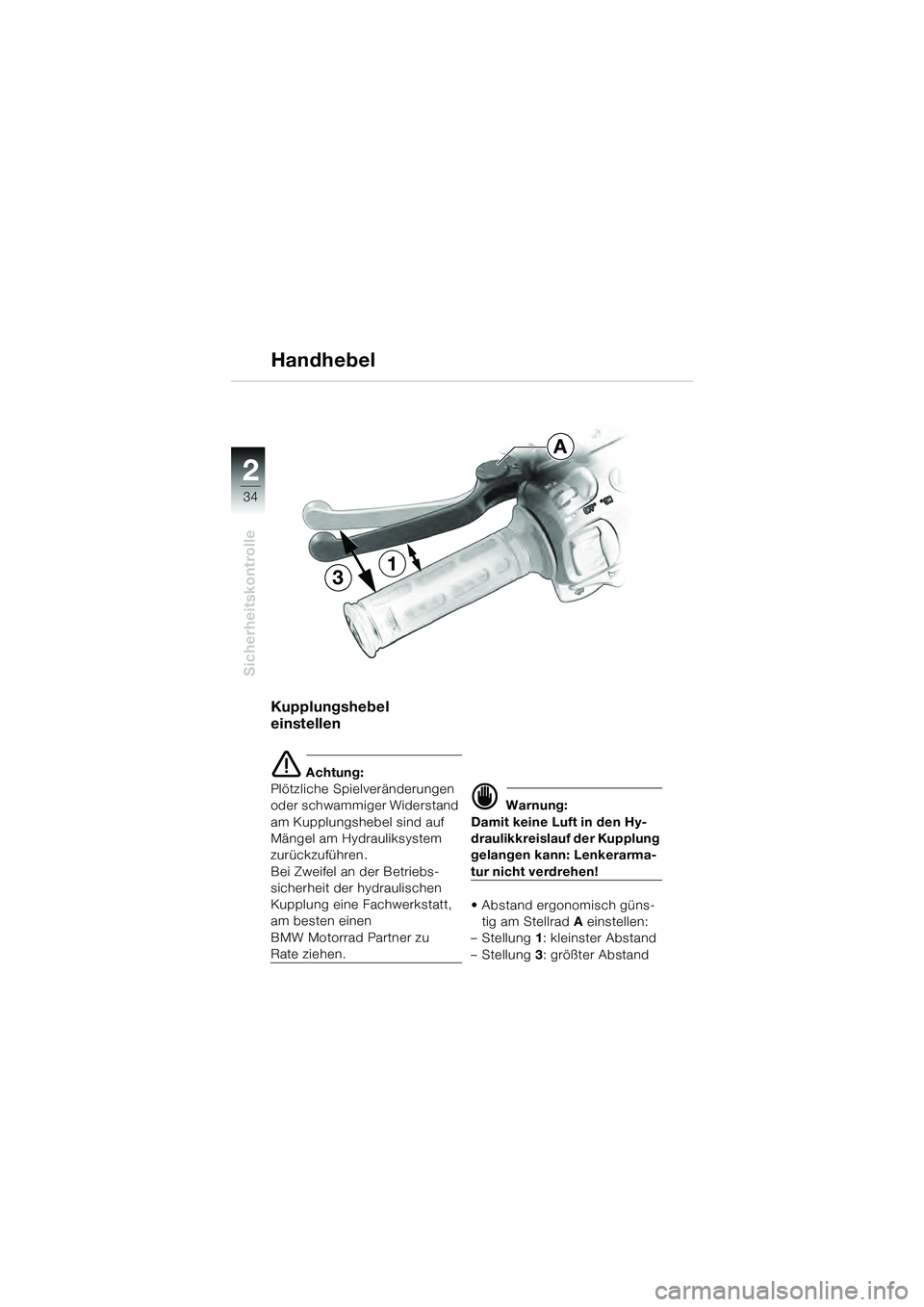

Kupplungshebel
einstellen
 Achtung:
Plötzliche Spielveränderungen
oder schwammiger Widerstand
am Kupplungshebel sind auf
Mängel am Hydrauliksystem
zurückzuführen.
Bei Zweifel an der Betriebs-
sicherheit der hydraulischen
Kupplung eine Fachwerkstatt,
am besten einen
BMW Motorrad Partner zu
Rate ziehen.
 Warnung:
Damit keine Luft in den Hy-
draulikkreislauf der Kupplung
gelangen kann: Lenkerarma-
tur nicht verdrehen!
• Abstand ergonomisch güns- tig am Stellrad A einstellen:
–Stellung 1: kleinster Abstand
–Stellung 3: größter Abstand
Handhebel
A
13
10k41bkd3.book Seite 34 Mittwoch, 26. Mai 2004 9:37 21

22
35
Sicherheitskontrolle
2

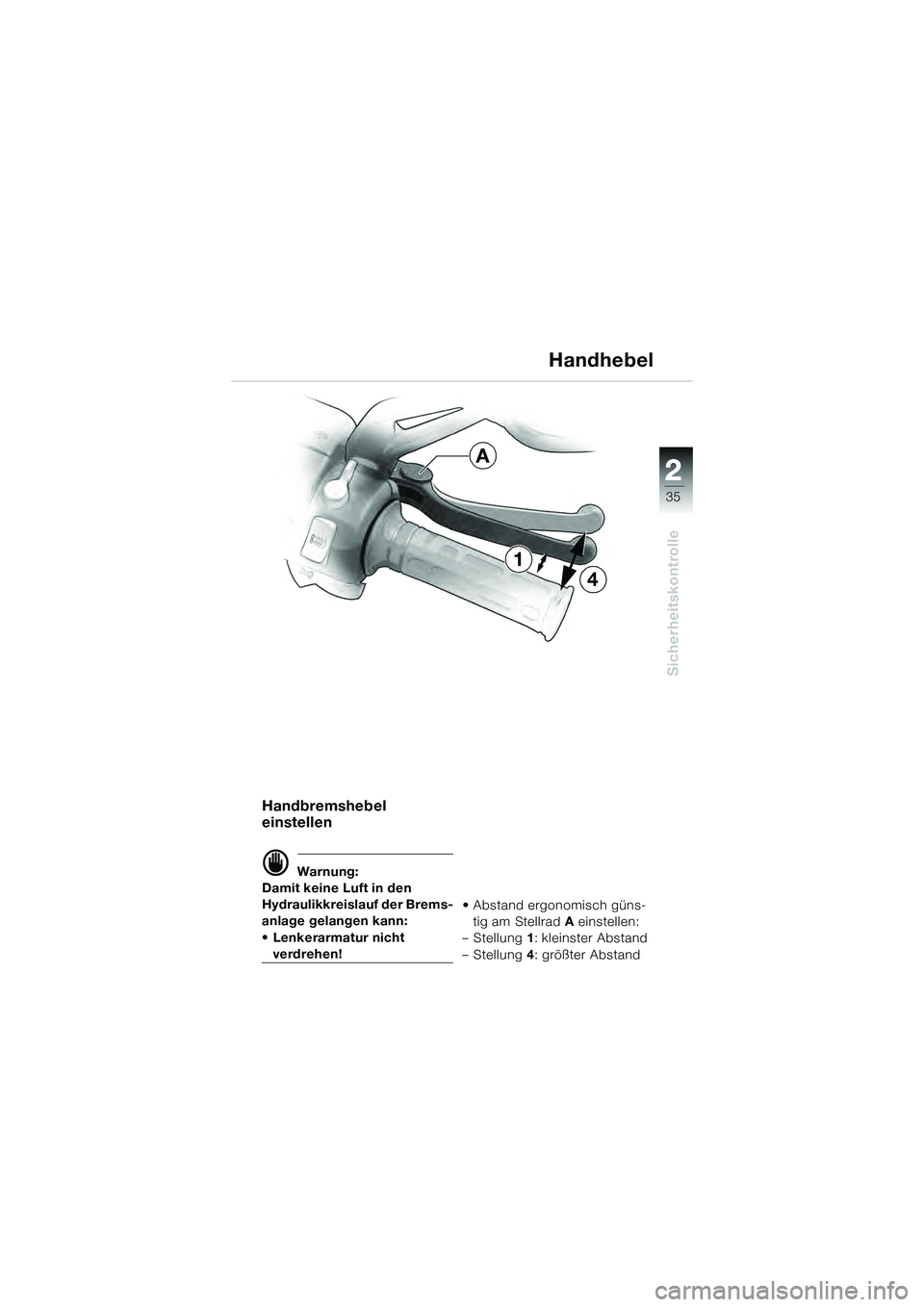

Handhebel
Handbremshebel
einstellen
 Warnung:
Damit keine Luft in den
Hydraulikkreislauf der Brems-
anlage gelangen kann:
• Lenkerarmatur nicht
verdrehen! • Abstand ergonomisch güns-
tig am Stellrad A einstellen:
– Stellung 1: kleinster Abstand
– Stellung 4: größter Abstand
4
1
A
10k41bkd3.book Seite 35 Mittwoch, 26. Mai 2004 9:37 21

36
Sicherheitskontrolle
2

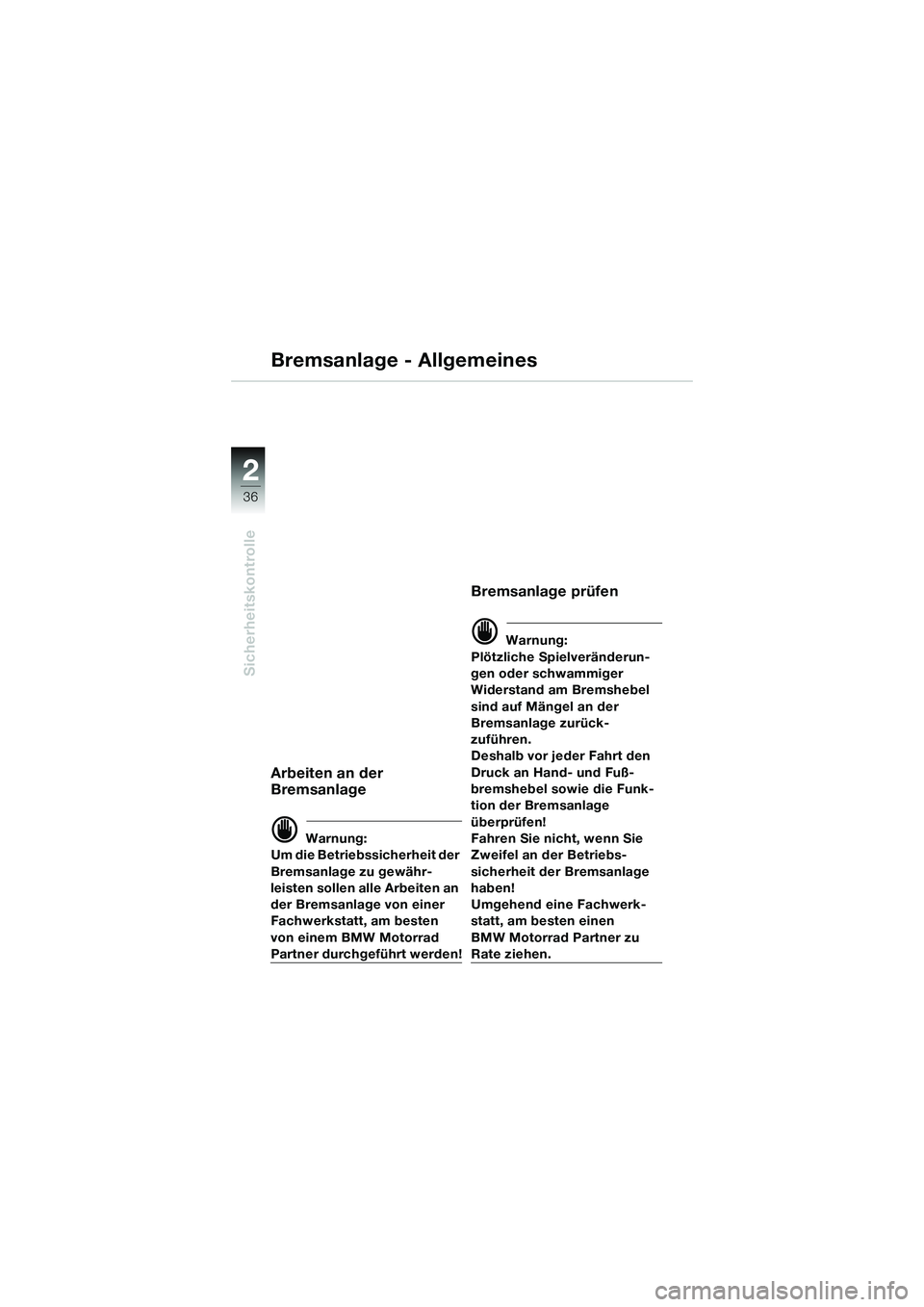

Bremsanlage - Allgemeines
Arbeiten an der
Bremsanlage
 Warnung:
Um die Betriebssicherheit der
Bremsanlage zu gewähr-
leisten sollen alle Arbeiten an
der Bremsanlage von einer
Fachwerkstatt, am besten
von einem BMW Motorrad
Partner durchgeführt werden!
Bremsanlage prüfen
 Warnung:
Plötzliche Spielveränderun-
gen oder schwammiger
Widerstand am Bremshebel
sind auf Mängel an der
Bremsanlage zurück-
zuführen.
Deshalb vor jeder Fahrt den
Druck an Hand- und Fuß-
bremshebel sowie die Funk-
tion der Bremsanlage
überprüfen!
Fahren Sie nicht, wenn Sie
Zweifel an der Betriebs-
sicherheit der Bremsanlage
haben!
Umgehend eine Fachwerk-
statt, am besten einen
BMW Motorrad Partner zu
Rate ziehen.
10k41bkd3.book Seite 36 Mittwoch, 26. Mai 2004 9:37 21

22
37
Sicherheitskontrolle
2
Bremsbeläge
kontrollieren
 Warnung:
Vor Erreichen der Mindest-
belagstärke sollten die
Bremsbeläge umgehend
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner ge-
wechselt werden! Bremsbeläge sind einem vom
persönlichen Fahrstil abhängi-
gen Verschleiß unterworfen.
Um die Betriebssicherheit der
Bremsanlage zu gewährleisten:
Mindestbelagstärke nicht
unterschreiten (

Wartungsan-
leitung, Kapitel 2)!
Bremsanlage - Allgemeines
10k41bkd3.book Seite 37 Mittwoch, 26. Mai 2004 9:37 21

38
Sicherheitskontrolle
2

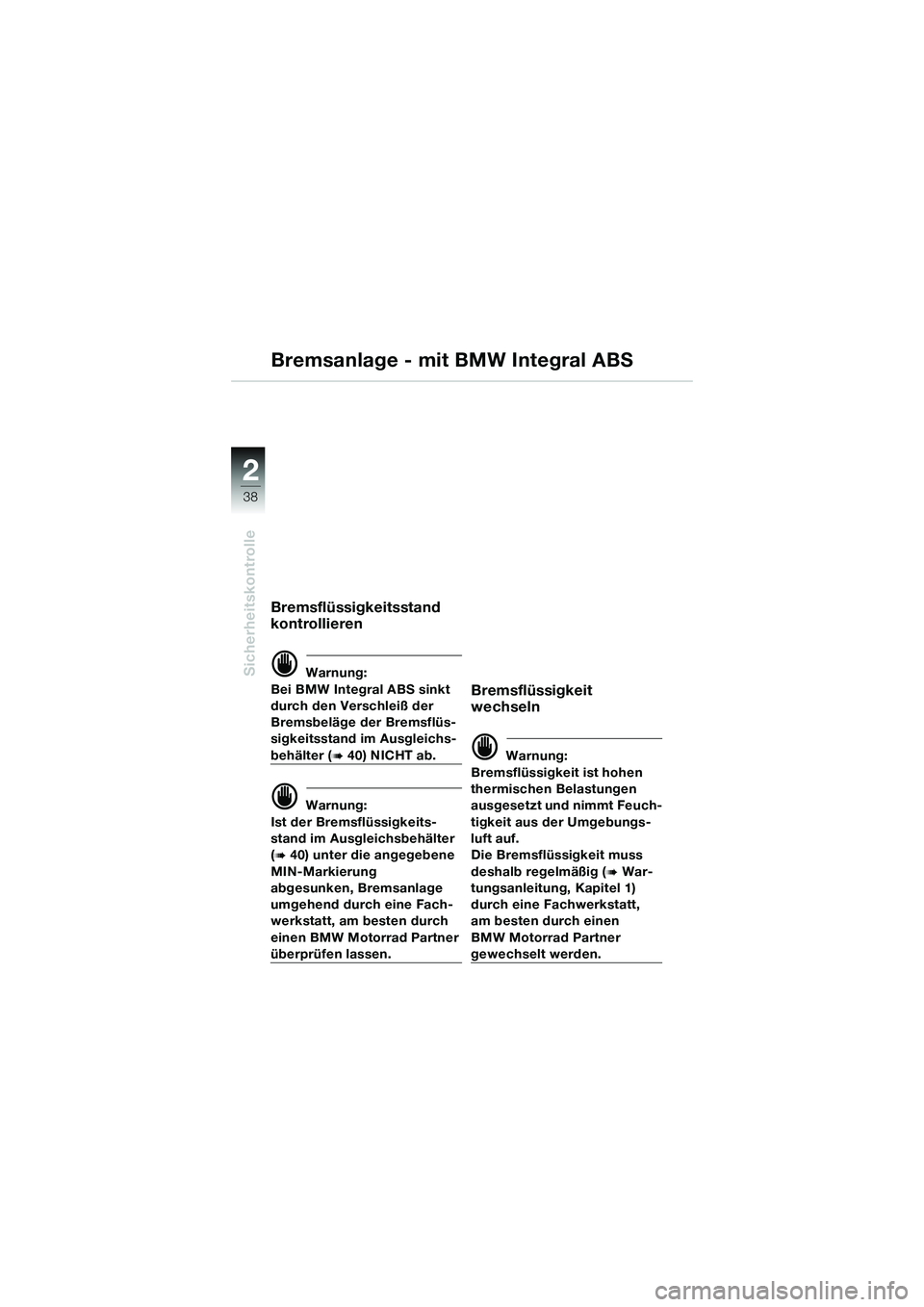

Bremsanlage - mit BMW Integral ABS
Bremsflüssigkeitsstand
kontrollieren
 Warnung:
Bei BMW Integral ABS sinkt
durch den Verschleiß der
Bremsbeläge der Bremsflüs-
sigkeitsstand im Ausgleichs-
behälter (
40) NICHT ab.
 Warnung:
Ist der Bremsflüssigkeits-
stand im Ausgleichsbehälter
(

40) unter die angegebene
MIN-Markierung
abgesunken, Bremsanlage
umgehend durch eine Fach-
werkstatt, am besten durch
einen BMW Motorrad Partner
überprüfen lassen.
Bremsflüssigkeit
wechseln
 Warnung:
Bremsflüssigkeit ist hohen
thermischen Belastungen
ausgesetzt und nimmt Feuch-
tigkeit aus der Umgebungs-
luft auf.
Die Bremsflüssigkeit muss
deshalb regelmäßig (


War-
tungsanleitung,

Kapitel 1)
durch eine Fachwerkstatt,
am besten durch einen
BMW Motorrad Partner
gewechselt werden.
10k41bkd3.book Seite 38 Mittwoch, 26. Mai 2004 9:37 21
