2003 YAMAHA YZF-R1 Betriebsanleitungen (in German)

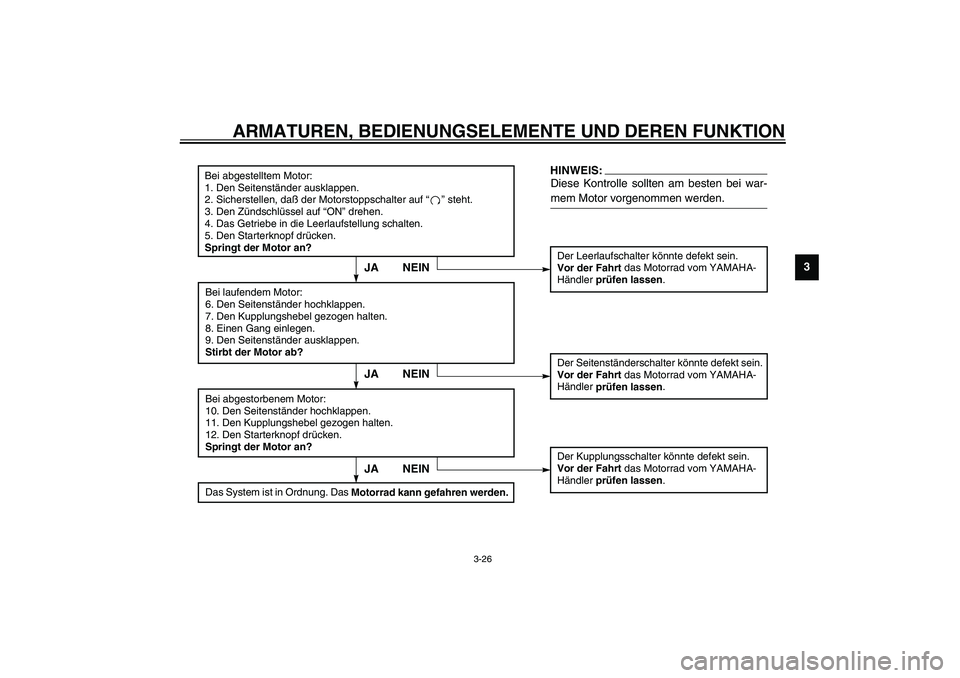

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-26
3
CD-01G
Bei abgestelltem Motor:
1. Den Seitenständer ausklappen.
2. Sicherstellen, daß der Motorstoppschalter auf “” steht.
3. Den Zündschlüssel auf “ON” drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Den Starterknopf drücken.
Springt der Motor an?
Der Leerlaufschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
Bei laufendem Motor:
6. Den Seitenständer hochklappen.
7. Den Kupplungshebel gezogen halten.
8. Einen Gang einlegen.
9. Den Seitenständer ausklappen.
Stirbt der Motor ab?Bei abgestorbenem Motor:
10. Den Seitenständer hochklappen.
11. Den Kupplungshebel gezogen halten.
12. Den Starterknopf drücken.
Springt der Motor an?
Der Seitenständerschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.Der Kupplungsschalter könnte defekt sein.
Vor der Fahrt das Motorrad vom YAMAHA-
Händler
prüfen lassen.
NEIN
HINWEIS:Diese Kontrolle sollten am besten bei war-
mem Motor vorgenommen werden.
JAJA NEIN
Das System ist in Ordnung. Das
Motorrad kann gefahren werden.
JA NEIN
U5PWG1.book Page 26 Tuesday, July 9, 2002 4:42 PM

U5PWG1.book Page 27 Tuesday, July 9, 2002 4:42 PM

ROUTINEKONTROLLE VOR FAHRTBEGINN
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
U5PWG1.book Page 1 Tuesday, July 9, 2002 4:42 PM

4-1
4
GAU01114

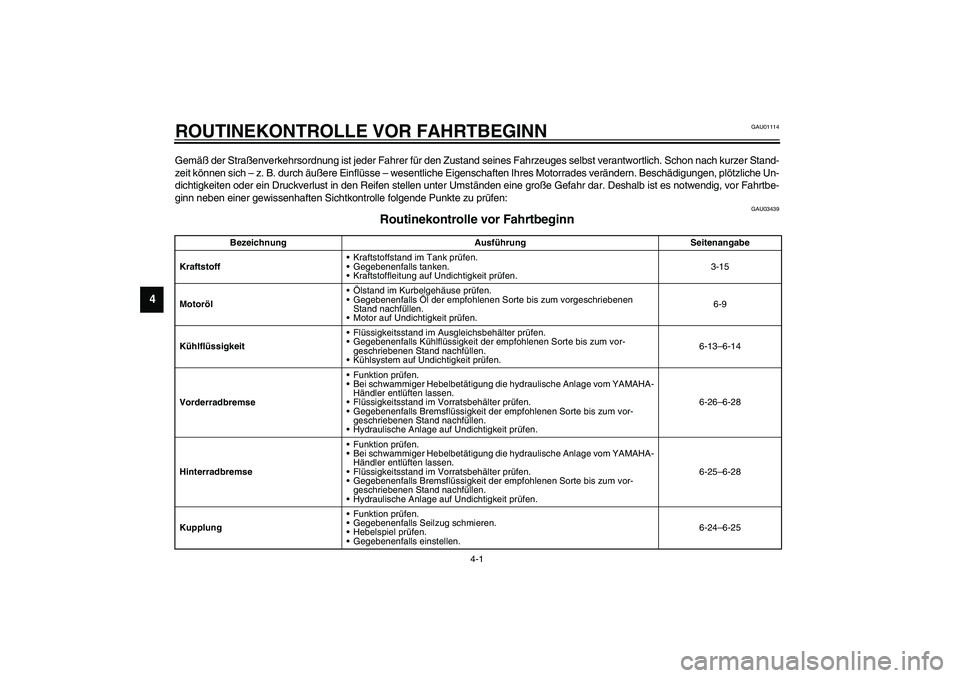

4-ROUTINEKONTROLLE VOR FAHRTBEGINNGemäß der Straßenverkehrsordnung ist jeder Fahrer für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit können sich – z. B. durch äußere Einflüsse – wesentliche Eigenschaften Ihres Motorrades verändern. Beschädigungen, plötzliche Un-
dichtigkeiten oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbe-
ginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausführung Seitenangabe
KraftstoffKraftstoffstand im Tank prüfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit prüfen.3-15
MotorölÖlstand im Kurbelgehäuse prüfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Motor auf Undichtigkeit prüfen.6-9
KühlflüssigkeitFlüssigkeitsstand im Ausgleichsbehälter prüfen.
Gegebenenfalls Kühlflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Kühlsystem auf Undichtigkeit prüfen.6-13–6-14
VorderradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-26–6-28
HinterradbremseFunktion prüfen.
Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA-
Händler entlüften lassen.
Flüssigkeitsstand im Vorratsbehälter prüfen.
Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachfüllen.
Hydraulische Anlage auf Undichtigkeit prüfen.6-25–6-28
KupplungFunktion prüfen.
Gegebenenfalls Seilzug schmieren.
Hebelspiel prüfen.
Gegebenenfalls einstellen.6-24–6-25
U5PWG1.book Page 1 Tuesday, July 9, 2002 4:42 PM

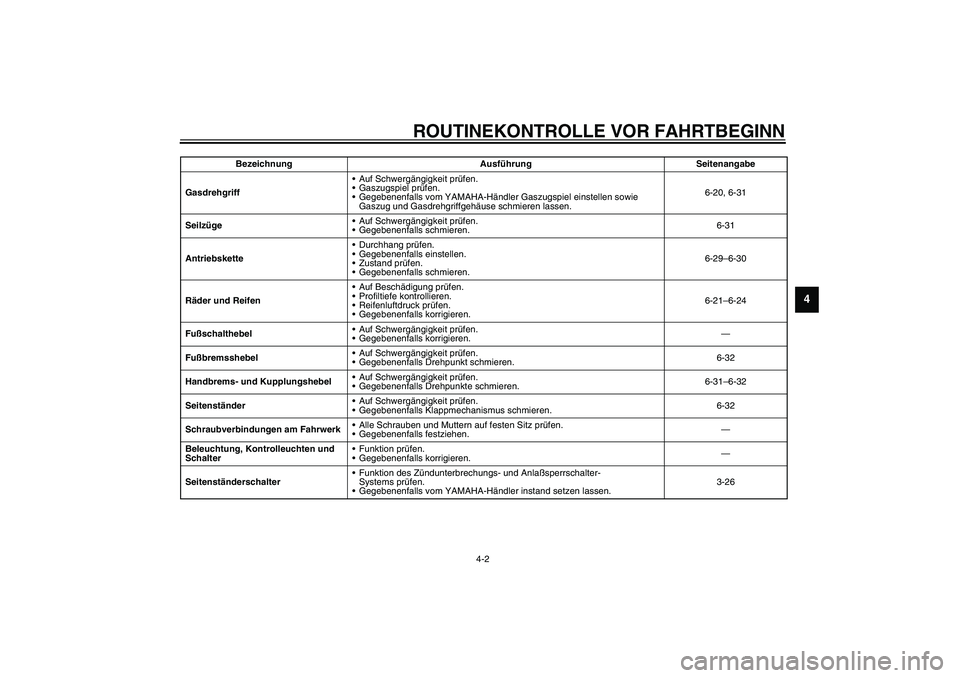

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GasdrehgriffAuf Schwergängigkeit prüfen.
Gaszugspiel prüfen.
Gegebenenfalls vom YAMAHA-Händler Gaszugspiel einstellen sowie
Gaszug und Gasdrehgriffgehäuse schmieren lassen.6-20, 6-31
SeilzügeAuf Schwergängigkeit prüfen.
Gegebenenfalls schmieren.6-31
AntriebsketteDurchhang prüfen.
Gegebenenfalls einstellen.
Zustand prüfen.
Gegebenenfalls schmieren.6-29–6-30
Räder und ReifenAuf Beschädigung prüfen.
Profiltiefe kontrollieren.
Reifenluftdruck prüfen.
Gegebenenfalls korrigieren.6-21–6-24
FußschalthebelAuf Schwergängigkeit prüfen.
Gegebenenfalls korrigieren.—
FußbremsshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkt schmieren.6-32
Handbrems- und KupplungshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.6-31–6-32
SeitenständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismus schmieren.6-32
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlaßsperrschalter-
Systems prüfen.
Gegebenenfalls vom YAMAHA-Händler instand setzen lassen.3-26 Bezeichnung Ausführung Seitenangabe
U5PWG1.book Page 2 Tuesday, July 9, 2002 4:42 PM

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si-
cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben lassen. _U5PWG1.book Page 3 Tuesday, July 9, 2002 4:42 PM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5
Motor anlassen .................................................................................. 5-1
Schalten ............................................................................................ 5-2
Empfohlene Schaltpunkte (nur Schweiz) .......................................... 5-3
Ratschläge, um den Kraftstoffverbrauch zu reduzieren .................... 5-3
Einfahrvorschriften ............................................................................ 5-3
Parken ............................................................................................... 5-4
U5PWG1.book Page 1 Tuesday, July 9, 2002 4:42 PM

5-1
5
GAU00372

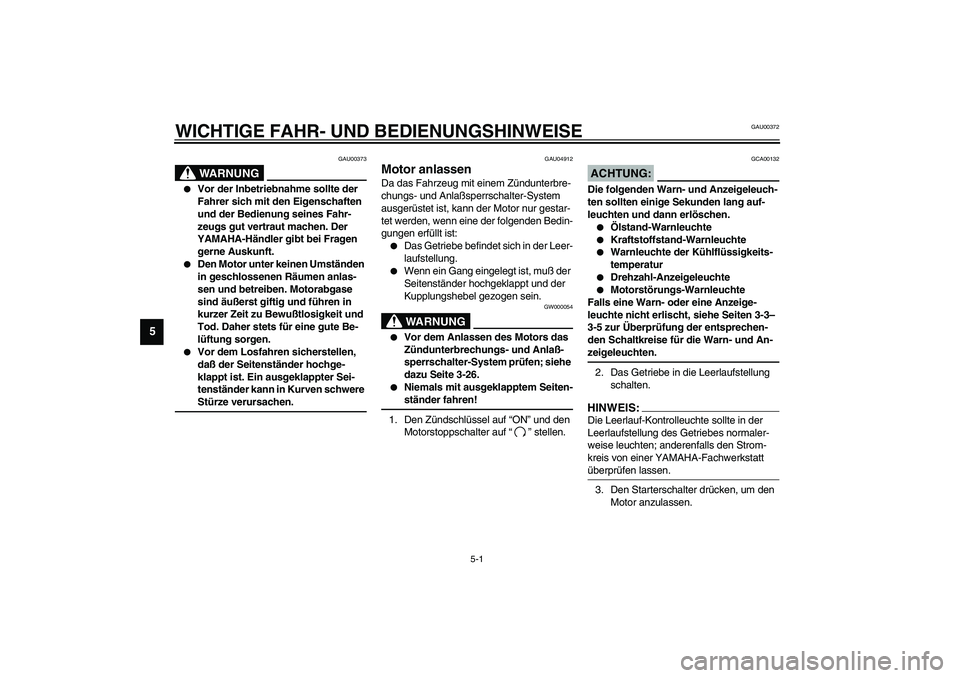

5-WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU00373
WARNUNG
_

Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Der
YAMAHA-Händler gibt bei Fragen
gerne Auskunft.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ein ausgeklappter Sei-
tenständer kann in Kurven schwere
Stürze verursachen.
_
GAU04912
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muß der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
GW000054
WARNUNG
_

Vor dem Anlassen des Motors das
Zündunterbrechungs- und Anlaß-
sperrschalter-System prüfen; siehe
dazu Seite 3-26.


Niemals mit ausgeklapptem Seiten-
ständer fahren!
_1. Den Zündschlüssel auf “ON” und den
Motorstoppschalter auf “” stellen.
GCA00132
ACHTUNG:_ Die folgenden Warn- und Anzeigeleuch-
ten sollten einige Sekunden lang auf-
leuchten und dann erlöschen.

Ölstand-Warnleuchte


Kraftstoffstand-Warnleuchte


Warnleuchte der Kühlflüssigkeits-
temperatur


Drehzahl-Anzeigeleuchte


Motorstörungs-Warnleuchte
Falls eine Warn- oder eine Anzeige-
leuchte nicht erlischt, siehe Seiten 3-3–
3-5 zur Überprüfung der entsprechen-
den Schaltkreise für die Warn- und An-
zeigeleuchten.
_2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:_ Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; anderenfalls den Strom-
kreis von einer YAMAHA-Fachwerkstatt
überprüfen lassen. _3. Den Starterschalter drücken, um den
Motor anzulassen.
