2003 YAMAHA YZF-R1 Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
GW000016

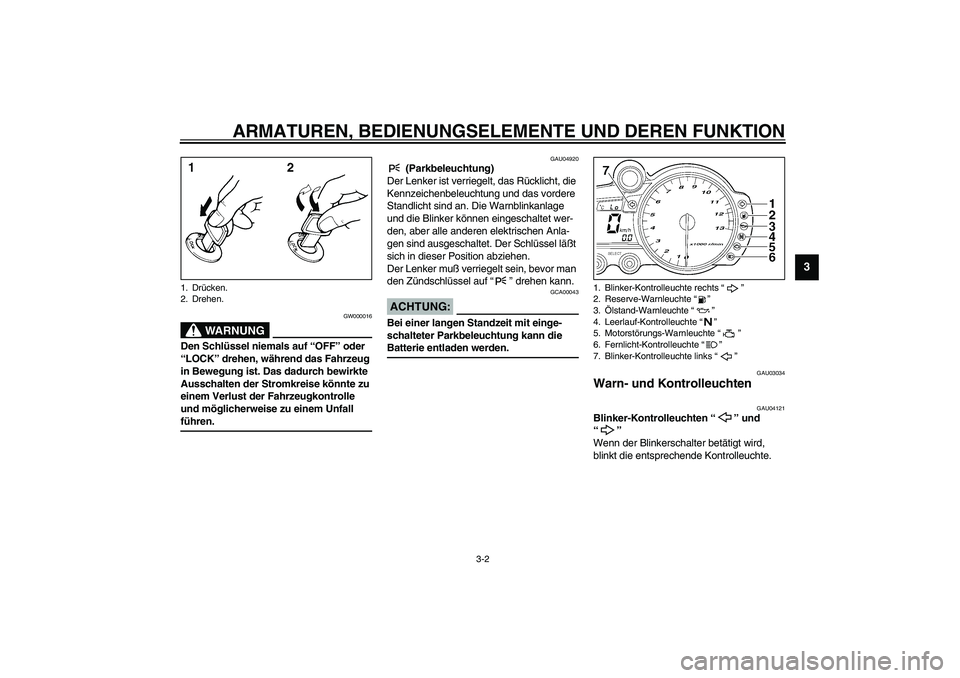

WARNUNG
_ Den Schlüssel niemals auf “OFF” oder
“LOCK” drehen, während das Fahrzeug
in Bewegung ist. Das dadurch bewirkte
Ausschalten der Stromkreise könnte zu
einem Verlust der Fahrzeugkontrolle
und möglicherweise zu einem Unfall
führen. _
GAU04920
(Parkbeleuchtung)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel läßt
sich in dieser Position abziehen.
Der Lenker muß verriegelt sein, bevor man
den Zündschlüssel auf “” drehen kann.
GCA00043
ACHTUNG:_ Bei einer langen Standzeit mit einge-
schalteter Parkbeleuchtung kann die
Batterie entladen werden. _
GAU03034
Warn- und Kontrolleuchten
GAU04121
Blinker-Kontrolleuchten “” und
“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrolleuchte.
1. Drücken.
2. Drehen.
1. Blinker-Kontrolleuchte rechts “”
2. Reserve-Warnleuchte “”
3.Ölstand-Warnleuchte “”
4. Leerlauf-Kontrolleuchte “”
5. Motorstörungs-Warnleuchte “”
6. Fernlicht-Kontrolleuchte “”
7. Blinker-Kontrolleuchte links “”
U5PWG1.book Page 2 Tuesday, July 9, 2002 4:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU04894
Reserve-Warnleuchte “”
Wenn der Kraftstoffstand im Tank unter ca.
3,3 L fällt, leuchtet die Reserve-Warnleuch-
te auf. In diesem Fall so bald wie möglich
auftanken.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEIS:_ Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung des
Kraftstoffstands ausgestattet. Falls der
Kraftstoffstand-Prüfstromkreis defekt ist,
wird der folgende Vorgang so lange wieder-
holt, bis die Fehlfunktion korrigiert worden
ist: Die Reserve-Warnleuchte wird achtmal
aufblinken und dann 2,5 Sekunden lang er-
löschen. In diesem Fall das Motorrad von
einer YAMAHA-Fachwerkstatt überprüfen
lassen. _
GAU04895
Ölstand-Warnleuchte “”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
HINWEIS:_

Trotz korrektem Ölstand kann es vor-
kommen, daß die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen
Umständen normal ist.


Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die
Prüfung des Ölstands ausgestattet.
Falls der Ölstand-Prüfstromkreis de-
fekt ist, wird der folgende Vorgang so
lange wiederholt, bis die Fehlfunktion
korrigiert worden ist: Die Ölstand-
Warnleuchte wird zehnmal aufblinken
und dann 2,5 Sekunden lang erlö-
schen. In diesem Fall das Motorrad
von einer YAMAHA-Fachwerkstatt
überprüfen lassen.
_
1. Blinker-Kontrolleuchte rechts “”
2. Reserve-Warnleuchte “”
3.Ölstand-Warnleuchte “”
4. Leerlauf-Kontrolleuchte “”
5. Motorstörungs-Warnleuchte “”
6. Fernlicht-Kontrolleuchte “”
7. Blinker-Kontrolleuchte links “”U5PWG1.book Page 3 Tuesday, July 9, 2002 4:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU00061

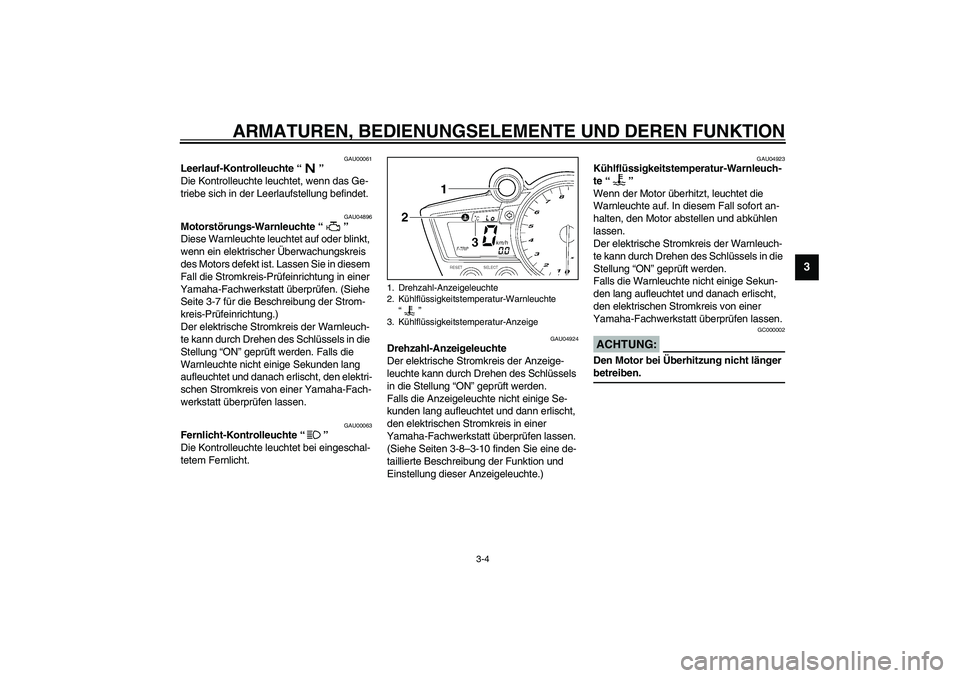

Leerlauf-Kontrolleuchte “”
Die Kontrolleuchte leuchtet, wenn das Ge-
triebe sich in der Leerlaufstellung befindet.
GAU04896
Motorstörungs-Warnleuchte “”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-7 für die Beschreibung der Strom-
kreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU00063
Fernlicht-Kontrolleuchte “”
Die Kontrolleuchte leuchtet bei eingeschal-
tetem Fernlicht.
GAU04924
Drehzahl-Anzeigeleuchte
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
(Siehe Seiten 3-8–3-10 finden Sie eine de-
taillierte Beschreibung der Funktion und
Einstellung dieser Anzeigeleuchte.)
GAU04923
Kühlflüssigkeitstemperatur-Warnleuch-
te “”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor abstellen und abkühlen
lassen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GC000002
ACHTUNG:_ Den Motor bei Überhitzung nicht länger
betreiben. _
1. Drehzahl-Anzeigeleuchte
2. Kühlflüssigkeitstemperatur-Warnleuchte
“”
3. Kühlflüssigkeitstemperatur-Anzeige
U5PWG1.book Page 4 Tuesday, July 9, 2002 4:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5

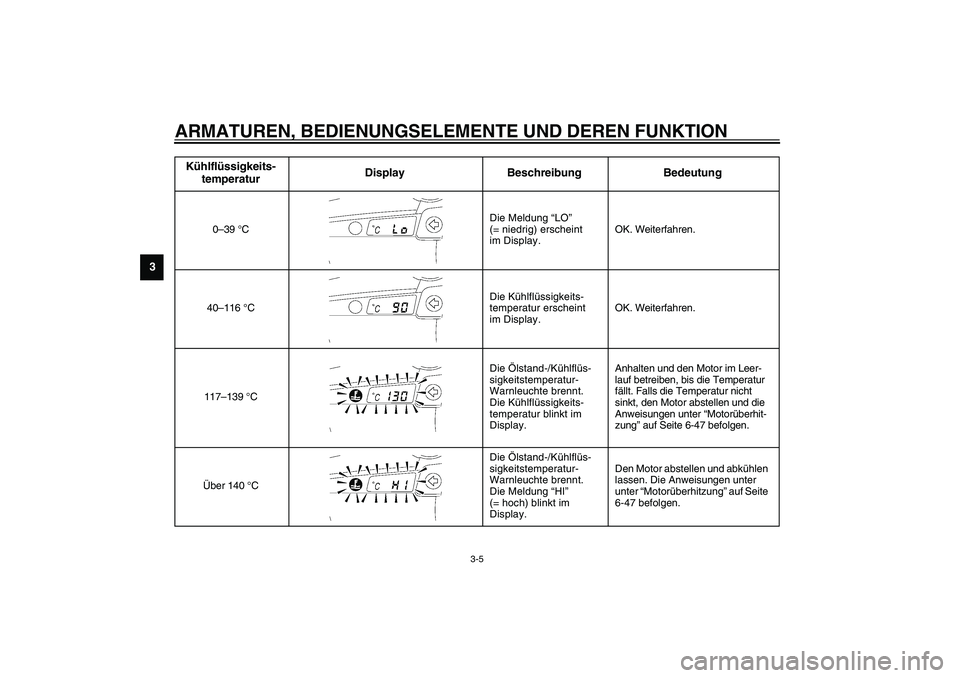

3Kühlflüssigkeits-
temperaturDisplay Beschreibung Bedeutung
0–39 °CDie Meldung “LO”
(= niedrig) erscheint
im Display.OK. Weiterfahren.
40–116 °C Die Kühlflüssigkeits-
temperatur erscheint
im Display.OK. Weiterfahren.
117–139 °C Die Ölstand-/Kühlflüs-
sigkeitstemperatur-
Warnleuchte brennt.
Die Kühlflüssigkeits-
temperatur blinkt im
Display.Anhalten und den Motor im Leer-
lauf betreiben, bis die Temperatur
fällt. Falls die Temperatur nicht
sinkt, den Motor abstellen und die
Anweisungen unter “Motorüberhit-
zung” auf Seite 6-47 befolgen.
Über 140 °CDie Ölstand-/Kühlflüs-
sigkeitstemperatur-
Warnleuchte brennt.
Die Meldung “HI”
(= hoch) blinkt im
Display. Den Motor abstellen und abkühlen
lassen. Die Anweisungen unter
unter “Motorüberhitzung” auf Seite
6-47 befolgen.
G_5pw_Functions.fm Page 5 Wednesday, July 10, 2002 4:06 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU04554

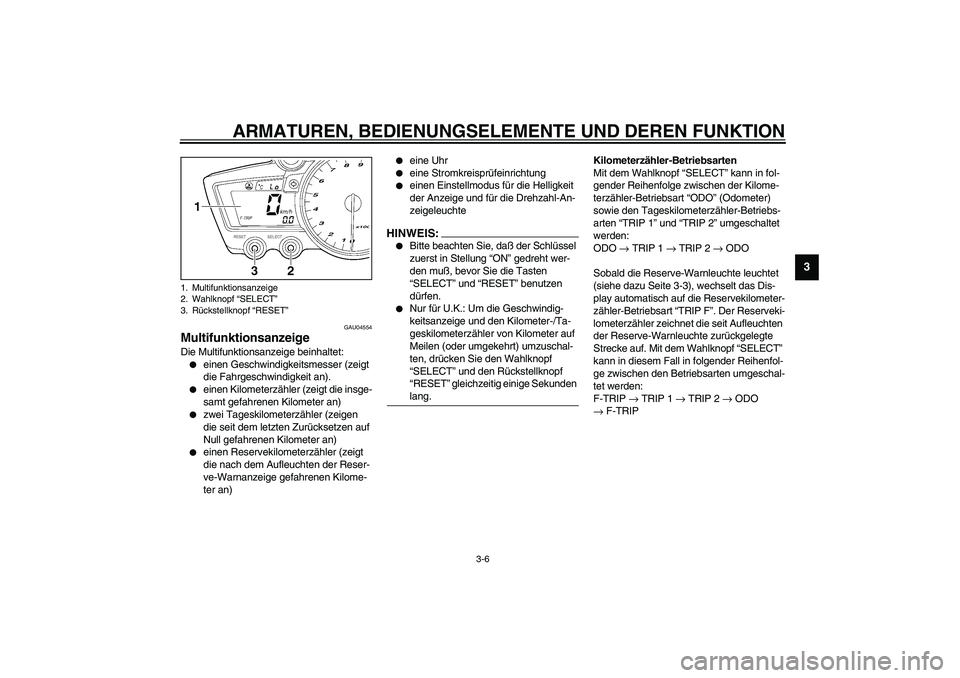

Multifunktionsanzeige Die Multifunktionsanzeige beinhaltet:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an).


einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen
die seit dem letzten Zurücksetzen auf
Null gefahrenen Kilometer an)


einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)


eine Uhr


eine Stromkreisprüfeinrichtung


einen Einstellmodus für die Helligkeit
der Anzeige und für die Drehzahl-An-
zeigeleuchte
HINWEIS:_

Bitte beachten Sie, daß der Schlüssel
zuerst in Stellung “ON” gedreht wer-
den muß, bevor Sie die Tasten
“SELECT” und “RESET” benutzen
dürfen.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf
“SELECT” und den Rückstellknopf
“RESET” gleichzeitig einige Sekunden
lang.
_
Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO
→ TRIP 1
→ TRIP 2
→ ODO
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-3), wechselt das Dis-
play automatisch auf die Reservekilometer-
zähler-Betriebsart “TRIP F”. Der Reserveki-
lometerzähler zeichnet die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den Betriebsarten umgeschal-
tet werden:
F-TRIP
→ TRIP 1
→ TRIP 2
→ ODO
→F-TRIP
1. Multifunktionsanzeige
2. Wahlknopf “SELECT”
3. Rückstellknopf “RESET”
U5PWG1.book Page 6 Tuesday, July 9, 2002 4:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Zum Zurückstellen eines Tageskilometer-
zählers auf Null die gewünschte Betriebsart
mit dem Wahlknopf “SELECT” wählen und
dann den Rückstellknopf “RESET” minde-
stens eine Sekunde lang gedrückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, sobald nach dem Tanken weite-
re 5 km gefahren wurden.
Uhranzeige
Schlüssel auf “ON” drehen.
Zum Aufrufen der Uhranzeige den Wahl-
knopf “SELECT” mindestens eine Sekunde
lang gedrückt halten.
Um zur Kilometerzähler-Betriebsart zurück-
zukehren, den Wahlknopf “SELECT” drük-
ken.
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” mindestens
zwei Sekunden lang gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf
“RESET” einstellen.3. Den Wahlknopf “SELECT” drücken,
um die Minutenanzeige aufzurufen.
4. Die Minuten mit dem Rückstellknopf
“RESET” einstellen.
5. Den Wahlknopf “SELECT” drücken,
um die Uhr zu starten.
Stromkreisprüfeinrichtung
Dieses Motorrad ist mit einer Stromkreis-
prüfeinrichtung für die Prüfung verschiede-
ner Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, leuchtet
die Motorstörungs-Warnleuchte auf und die
Multifunktionsanzeige zeigt einen zweistel-
ligen Fehlercode an (z.B. 11, 12, 13).
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie ihn
und lassen Sie das Motorrad von einer
Yamaha-Fachwerkstatt überprüfen.
GCA00127
ACHTUNG:_ Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Motorrad so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den. _
U5PWG1.book Page 7 Tuesday, July 9, 2002 4:42 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3

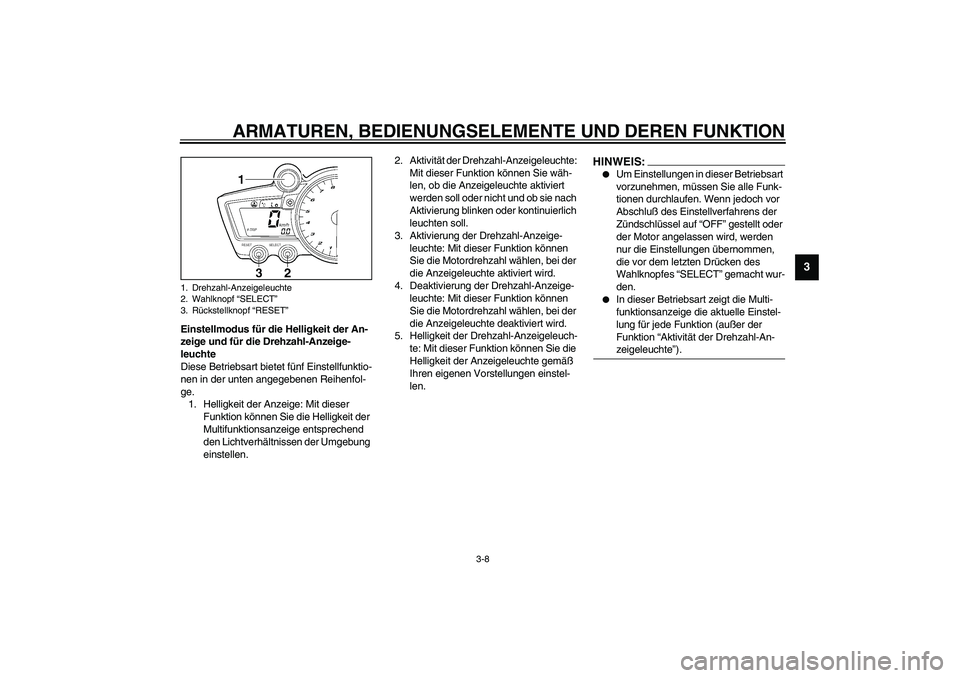

Einstellmodus für die Helligkeit der An-
zeige und für die Drehzahl-Anzeige-
leuchte
Diese Betriebsart bietet fünf Einstellfunktio-
nen in der unten angegebenen Reihenfol-
ge.
1. Helligkeit der Anzeige: Mit dieser
Funktion können Sie die Helligkeit der
Multifunktionsanzeige entsprechend
den Lichtverhältnissen der Umgebung
einstellen.2. Aktivität der Drehzahl-Anzeigeleuchte:
Mit dieser Funktion können Sie wäh-
len, ob die Anzeigeleuchte aktiviert
werden soll oder nicht und ob sie nach
Aktivierung blinken oder kontinuierlich
leuchten soll.
3. Aktivierung der Drehzahl-Anzeige-
leuchte: Mit dieser Funktion können
Sie die Motordrehzahl wählen, bei der
die Anzeigeleuchte aktiviert wird.
4. Deaktivierung der Drehzahl-Anzeige-
leuchte: Mit dieser Funktion können
Sie die Motordrehzahl wählen, bei der
die Anzeigeleuchte deaktiviert wird.
5. Helligkeit der Drehzahl-Anzeigeleuch-
te: Mit dieser Funktion können Sie die
Helligkeit der Anzeigeleuchte gemäß
Ihren eigenen Vorstellungen einstel-
len.
HINWEIS:_

Um Einstellungen in dieser Betriebsart
vorzunehmen, müssen Sie alle Funk-
tionen durchlaufen. Wenn jedoch vor
Abschluß des Einstellverfahrens der
Zündschlüssel auf “OFF” gestellt oder
der Motor angelassen wird, werden
nur die Einstellungen übernommen,
die vor dem letzten Drücken des
Wahlknopfes “SELECT” gemacht wur-
den.


In dieser Betriebsart zeigt die Multi-
funktionsanzeige die aktuelle Einstel-
lung für jede Funktion (außer der
Funktion “Aktivität der Drehzahl-An-
zeigeleuchte”).
_
1. Drehzahl-Anzeigeleuchte
2. Wahlknopf “SELECT”
3. Rückstellknopf “RESET”
U5PWG1.book Page 8 Tuesday, July 9, 2002 4:42 PM

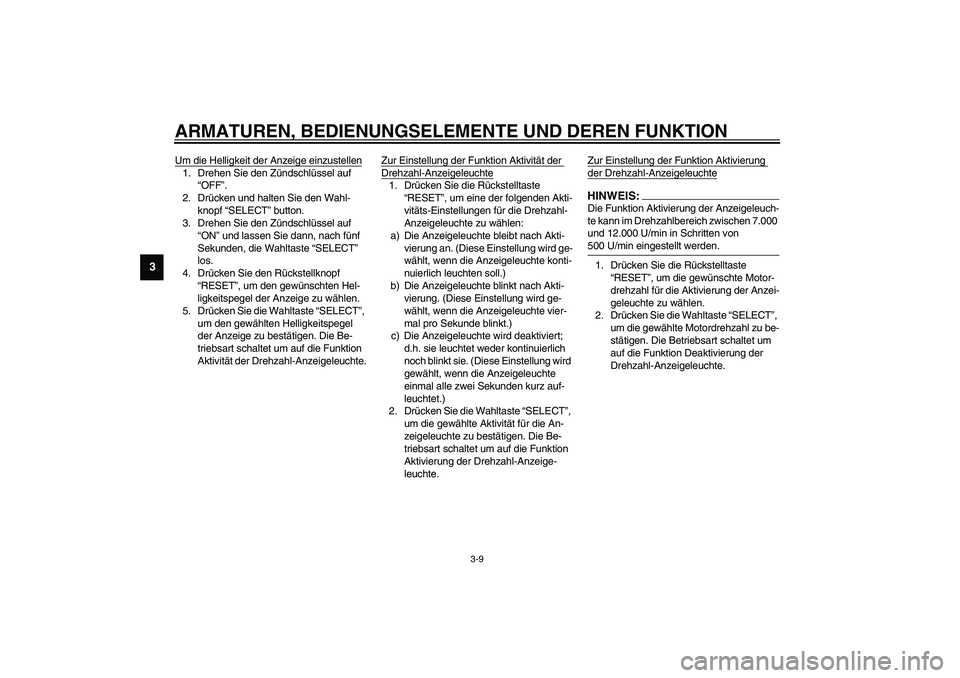

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Um die Helligkeit der Anzeige einzustellen1. Drehen Sie den Zündschlüssel auf
“OFF”.
2. Drücken und halten Sie den Wahl-
knopf “SELECT” button.
3. Drehen Sie den Zündschlüssel auf
“ON” und lassen Sie dann, nach fünf
Sekunden, die Wahltaste “SELECT”
los.
4. Drücken Sie den Rückstellknopf
“RESET”, um den gewünschten Hel-
ligkeitspegel der Anzeige zu wählen.
5. Drücken Sie die Wahltaste “SELECT”,
um den gewählten Helligkeitspegel
der Anzeige zu bestätigen. Die Be-
triebsart schaltet um auf die Funktion
Aktivität der Drehzahl-Anzeigeleuchte.Zur Einstellung der Funktion Aktivität der
Drehzahl-Anzeigeleuchte1. Drücken Sie die Rückstelltaste
“RESET”, um eine der folgenden Akti-
vitäts-Einstellungen für die Drehzahl-
Anzeigeleuchte zu wählen:
a) Die Anzeigeleuchte bleibt nach Akti-
vierung an. (Diese Einstellung wird ge-
wählt, wenn die Anzeigeleuchte konti-
nuierlich leuchten soll.)
b) Die Anzeigeleuchte blinkt nach Akti-
vierung. (Diese Einstellung wird ge-
wählt, wenn die Anzeigeleuchte vier-
mal pro Sekunde blinkt.)
c) Die Anzeigeleuchte wird deaktiviert;
d.h. sie leuchtet weder kontinuierlich
noch blinkt sie. (Diese Einstellung wird
gewählt, wenn die Anzeigeleuchte
einmal alle zwei Sekunden kurz auf-
leuchtet.)
2. Drücken Sie die Wahltaste “SELECT”,
um die gewählte Aktivität für die An-
zeigeleuchte zu bestätigen. Die Be-
triebsart schaltet um auf die Funktion
Aktivierung der Drehzahl-Anzeige-
leuchte.Zur Einstellung der Funktion Aktivierung
der Drehzahl-AnzeigeleuchteHINWEIS:_ Die Funktion Aktivierung der Anzeigeleuch-
te kann im Drehzahlbereich zwischen 7.000
und 12.000 U/min in Schritten von
500 U/min eingestellt werden. _1. Drücken Sie die Rückstelltaste
“RESET”, um die gewünschte Motor-
drehzahl für die Aktivierung der Anzei-
geleuchte zu wählen.
2. Drücken Sie die Wahltaste “SELECT”,
um die gewählte Motordrehzahl zu be-
stätigen. Die Betriebsart schaltet um
auf die Funktion Deaktivierung der
Drehzahl-Anzeigeleuchte.
U5PWG1.book Page 9 Tuesday, July 9, 2002 4:42 PM
