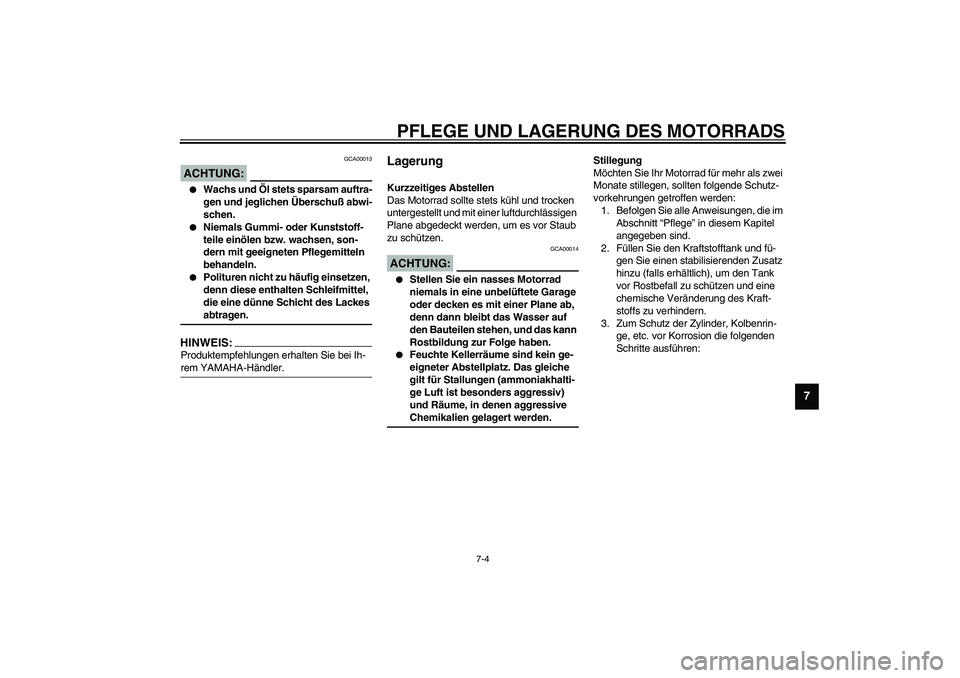

PFLEGE UND LAGERUNG DES MOTORRADS
7-4
7
GCA00013
ACHTUNG:_

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_HINWEIS:_ Produktempfehlungen erhalten Sie bei Ih-
rem YAMAHA-Händler. _
Lagerung Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:_

Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Feuchte Kellerräume sind kein ge-
eigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhalti-
ge Luft ist besonders aggressiv)
und Räume, in denen aggressive
Chemikalien gelagert werden.
_
Stillegung
Möchten Sie Ihr Motorrad für mehr als zwei
Monate stillegen, sollten folgende Schutz-
vorkehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin-
ge, etc. vor Korrosion die folgenden
Schritte ausführen:
U5PWG1.book Page 4 Tuesday, July 9, 2002 4:42 PM

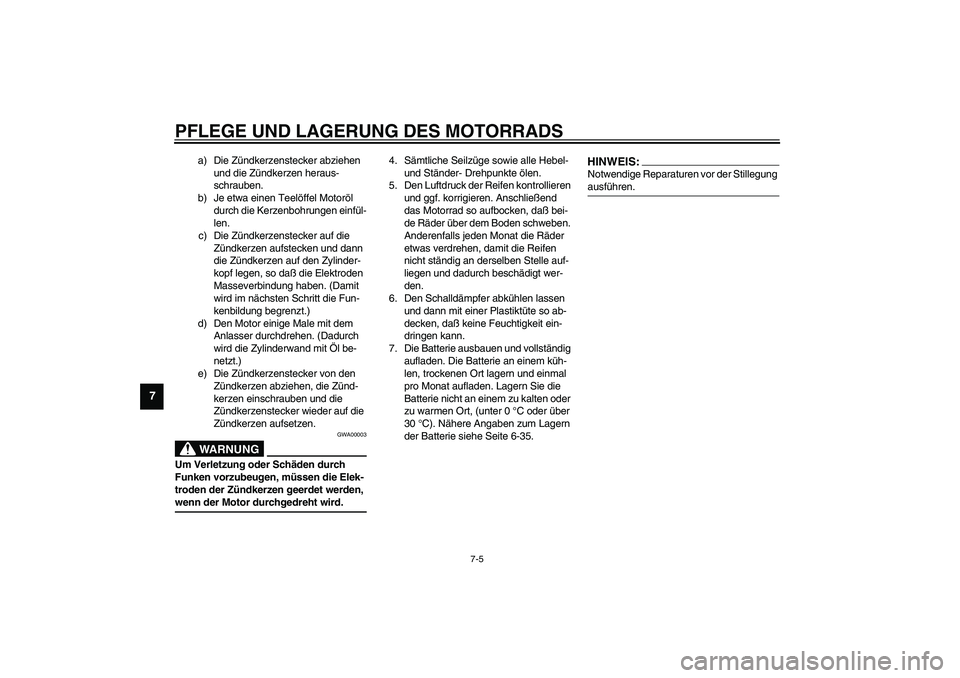

PFLEGE UND LAGERUNG DES MOTORRADS
7-5
7
a) Die Zündkerzenstecker abziehen
und die Zündkerzen heraus-
schrauben.
b) Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c) Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, so daß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d) Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e) Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
GWA00003
WARNUNG
_ Um Verletzung oder Schäden durch
Funken vorzubeugen, müssen die Elek-
troden der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird. _
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer- Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Lagern Sie die
Batterie nicht an einem zu kalten oder
zu warmen Ort, (unter 0°C oder über
30°C). Nähere Angaben zum Lagern
der Batterie siehe Seite 6-35.
HINWEIS:_ Notwendige Reparaturen vor der Stillegung
ausführen. _
U5PWG1.book Page 5 Tuesday, July 9, 2002 4:42 PM

TECHNISCHE DATEN
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-5
U5PWG1.book Page 1 Tuesday, July 9, 2002 4:42 PM

8-1
8
GAU01038
8-TECHNISCHE DATENTechnische Daten CS-01G
Modell YZF-R1
Abmessungen
Gesamtlänge 2.040 mm
Gesamtbreite 705 mm
Gesamthöhe 1.105 mm
Sitzhöhe 820 mm
Radstand 1.395 mm
Bodenfreiheit 140 mm
Wendekreis-Halbmesser 3.900 mm
Leergewicht (fahrfertig,
vollgetankt)
193 kg
Motor
Bauart flüssigkeitsgekühlter 4-Zyl.-
4-Takt-Ottomotor, zwei oben-
liegende Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 998 cm
3
Bohrung × Hub 74 × 58 mm
Verdichtungsverhältnis 11,8:1
Startsystem Elektrostarter
Schmiersystem NaßsumpfschmierungMotoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach ACEA: G-4 oder G-5
Füllmenge
Ohne Wechsel der
Ölfilterpatrone 2,9 L
Mit Wechsel der
Ölfilterpatrone 3,1 L
Gesamtmenge (Motor
trocken) 3,8 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
ACHTUNG:Um ein Durchrutschen der Kupplung zu vermeiden (da das
Motoröl auch die Kupplung schmiert), mischen Sie keine
chemischen Zusätze bei. Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von höherer Qualität als an-
gegeben. Auch Öle der Klasse “ENERGY CONSERVING II”
oder höher nicht verwenden.
U5PWG1.book Page 1 Tuesday, July 9, 2002 4:42 PM

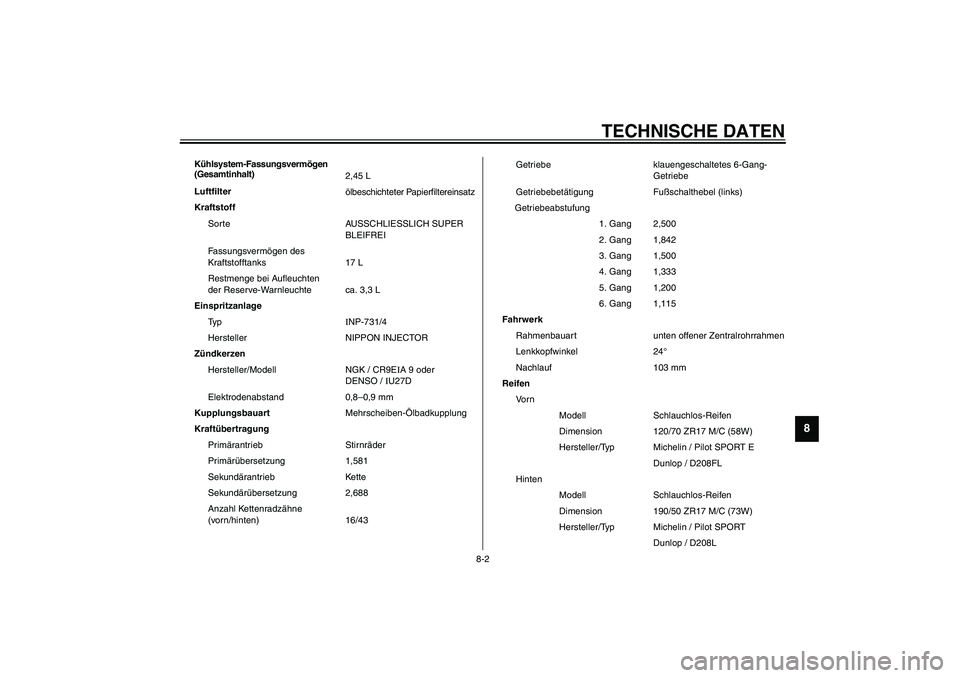

TECHNISCHE DATEN
8-2
8
Kühlsystem-Fassungsvermögen
(Gesamtinhalt)
2,45 L
Luftfilter
ölbeschichteter Papierfiltereinsatz
Kraftstoff
Sorte AUSSCHLIESSLICH SUPER
BLEIFREI
Fassungsvermögen des
Kraftstofftanks 17 L
Restmenge bei Aufleuchten
der Reserve-Warnleuchte ca. 3,3 L
Einspritzanlage
Ty pINP-731/4
Hersteller NIPPON INJECTOR
Zündkerzen
Hersteller/Modell NGK / CR9EIA 9 oder
DENSO / IU27D
Elektrodenabstand 0,8–0,9 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,581
Sekundärantrieb Kette
Sekundärübersetzung 2,688
Anzahl Kettenradzähne
(vorn/hinten) 16/43Getriebe klauengeschaltetes 6-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,500
2. Gang 1,842
3. Gang 1,500
4. Gang 1,333
5. Gang 1,200
6. Gang 1,115
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 24°
Nachlauf 103 mm
Reifen
Vo r n
Modell Schlauchlos-Reifen
Dimension 120/70 ZR17 M/C (58W)
Hersteller/Typ Michelin / Pilot SPORT E
Dunlop / D208FL
Hinten
Modell Schlauchlos-Reifen
Dimension 190/50 ZR17 M/C (73W)
Hersteller/Typ Michelin / Pilot SPORT
Dunlop / D208L
U5PWG1.book Page 2 Tuesday, July 9, 2002 4:42 PM

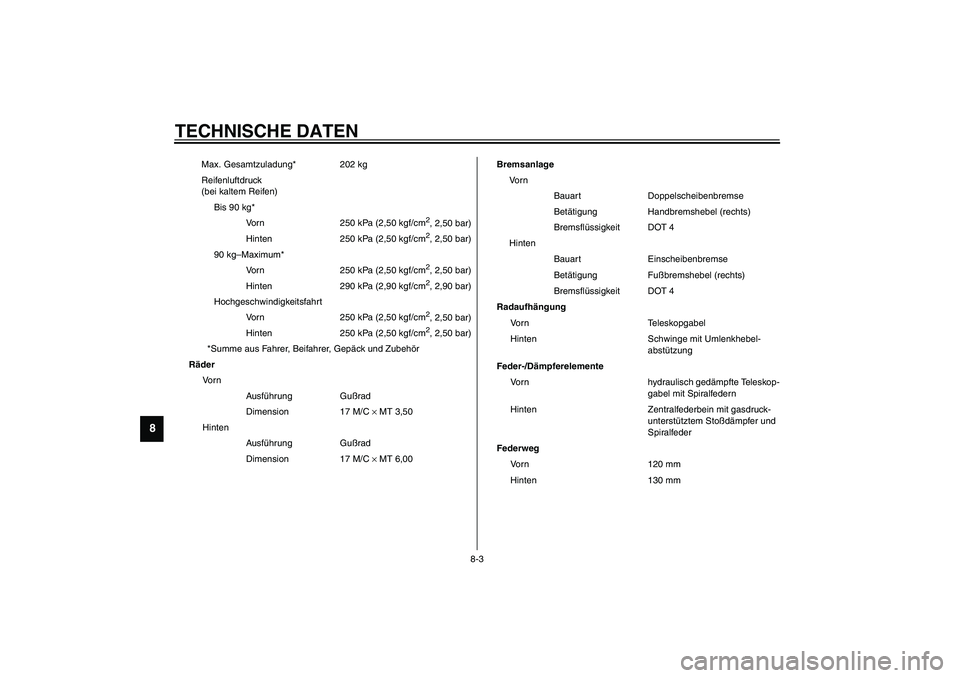

TECHNISCHE DATEN
8-3
8
Max. Gesamtzuladung* 202 kg
Reifenluftdruck
(bei kaltem Reifen)
Bis 90 kg*
Vorn 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–Maximum*
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 290 kPa (2,90 kgf/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 250 kPa (2,50 kgf/cm2, 2,50 bar)
Hinten 250 kPa (2,50 kgf/cm2, 2,50 bar)
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 M/C × MT 3,50
Hinten
Ausführung Gußrad
Dimension 17 M/C × MT 6,00Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vorn Teleskopgabel
Hinten Schwinge mit Umlenkhebel-
abstützung
Feder-/Dämpferelemente
Vorn hydraulisch gedämpfte Teleskop-
gabel mit Spiralfedern
Hinten Zentralfederbein mit gasdruck-
unterstütztem Stoßdämpfer und
Spiralfeder
Federweg
Vorn 120 mm
Hinten 130 mm
U5PWG1.book Page 3 Tuesday, July 9, 2002 4:42 PM

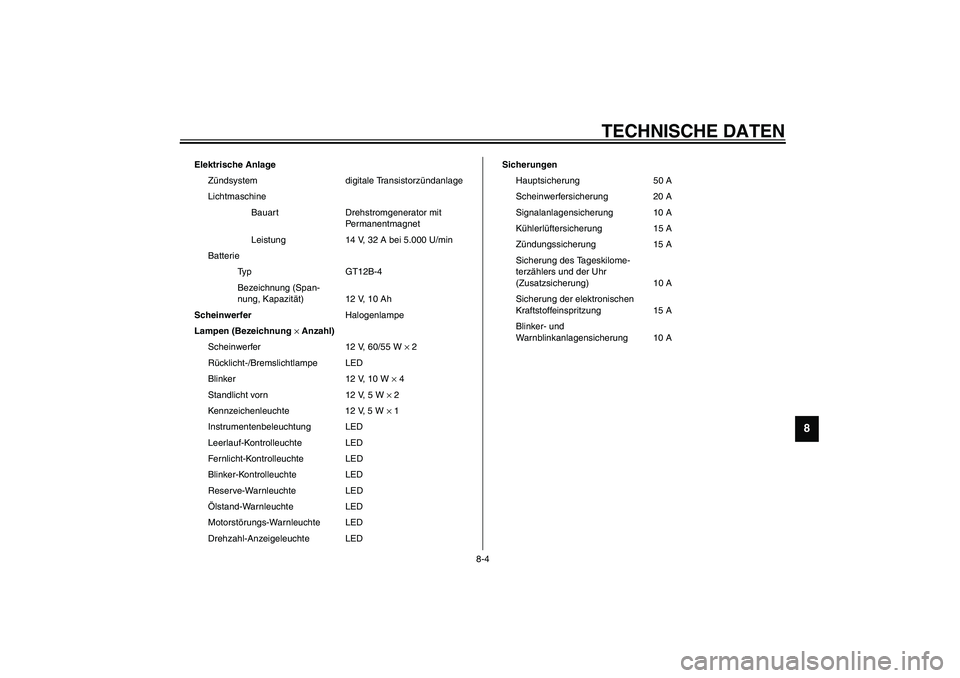

TECHNISCHE DATEN
8-4
8
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Permanentmagnet
Leistung 14 V, 32 A bei 5.000 U/min
Batterie
Typ GT12B-4
Bezeichnung (Span-
nung, Kapazität) 12 V, 10 Ah
ScheinwerferHalogenlampe
Lampen (Bezeichnung × Anzahl)
Scheinwerfer 12 V, 60/55 W × 2
Rücklicht-/Bremslichtlampe LED
Blinker 12 V, 10 W × 4
Standlicht vorn 12 V, 5 W × 2
Kennzeichenleuchte 12 V, 5 W × 1
Instrumentenbeleuchtung LED
Leerlauf-Kontrolleuchte LED
Fernlicht-Kontrolleuchte LED
Blinker-Kontrolleuchte LED
Reserve-Warnleuchte LED
Ölstand-Warnleuchte LED
Motorstörungs-Warnleuchte LED
Drehzahl-Anzeigeleuchte LEDSicherungen
Hauptsicherung 50 A
Scheinwerfersicherung 20 A
Signalanlagensicherung 10 A
Kühlerlüftersicherung 15 A
Zündungssicherung 15 A
Sicherung des Tageskilome-
terzählers und der Uhr
(Zusatzsicherung) 10 A
Sicherung der elektronischen
Kraftstoffeinspritzung 15 A
Blinker- und
Warnblinkanlagensicherung 10 A
U5PWG1.book Page 4 Tuesday, July 9, 2002 4:42 PM

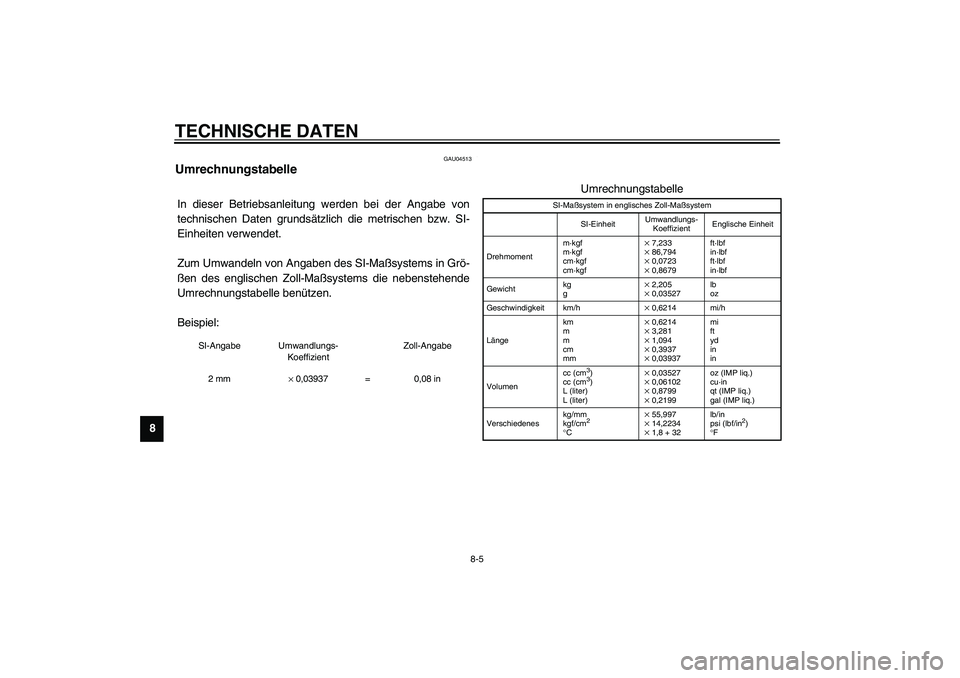

TECHNISCHE DATEN
8-5
8
GAU04513
Umrechnungstabelle CS-04GIn dieser Betriebsanleitung werden bei der Angabe von
technischen Daten grundsätzlich die metrischen bzw. SI-
Einheiten verwendet.
Zum Umwandeln von Angaben des SI-Maßsystems in Grö-
ßen des englischen Zoll-Maßsystems die nebenstehende
Umrechnungstabelle benützen.
Beispiel:
SI-Angabe Umwandlungs-
KoeffizientZoll-Angabe
2 mm× 0,03937 = 0,08 in
Umrechnungstabelle
SI-Maßsystem in englisches Zoll-Maßsystem
SI-EinheitUmwandlungs-
KoeffizientEnglische Einheit
Drehmomentm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Geschwindigkeit km/h× 0,6214 mi/h
Längekm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volumencc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Verschiedeneskg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F
