2003 YAMAHA XL 700 Manuale de Empleo (in Spanish)

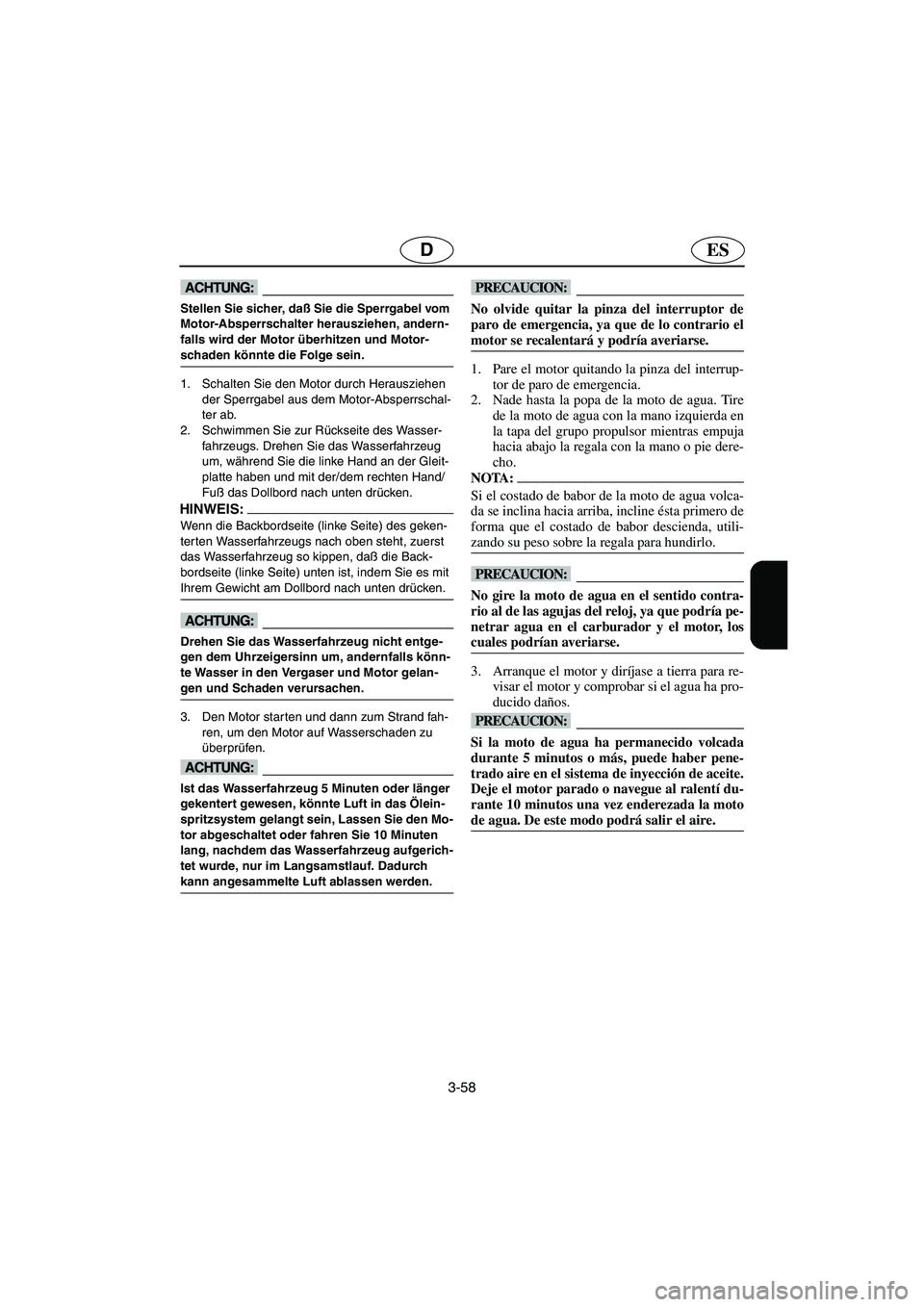

3-58
ESD
@ Stellen Sie sicher, daß Sie die Sperrgabel vom
Motor-Absperrschalter herausziehen, andern-
falls wird der Motor überhitzen und Motor-
schaden könnte die Folge sein.
@
1. Schalten Sie den Motor durch Herausziehen
der Sperrgabel aus dem Motor-Absperrschal-
ter ab.
2. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs. Drehen Sie das Wasserfahrzeug
um, während Sie die linke Hand an der Gleit-
platte haben und mit der/dem rechten Hand/
Fuß das Dollbord nach unten drücken.
HINWEIS:@ Wenn die Backbordseite (linke Seite) des geken-
terten Wasserfahrzeugs nach oben steht, zuerst
das Wasserfahrzeug so kippen, daß die Back-
bordseite (linke Seite) unten ist, indem Sie es mit
Ihrem Gewicht am Dollbord nach unten drücken.
@
@ Drehen Sie das Wasserfahrzeug nicht entge-
gen dem Uhrzeigersinn um, andernfalls könn-
te Wasser in den Vergaser und Motor gelan-
gen und Schaden verursachen.
@
3. Den Motor starten und dann zum Strand fah-
ren, um den Motor auf Wasserschaden zu
überprüfen.
@ Ist das Wasserfahrzeug 5 Minuten oder länger
gekentert gewesen, könnte Luft in das Ölein-
spritzsystem gelangt sein, Lassen Sie den Mo-
tor abgeschaltet oder fahren Sie 10 Minuten
lang, nachdem das Wasserfahrzeug aufgerich-
tet wurde, nur im Langsamstlauf. Dadurch
kann angesammelte Luft ablassen werden.
@
@ No olvide quitar la pinza del interruptor de
paro de emergencia, ya que de lo contrario el
motor se recalentará y podría averiarse.
@
1. Pare el motor quitando la pinza del interrup-
tor de paro de emergencia.
2. Nade hasta la popa de la moto de agua. Tire
de la moto de agua con la mano izquierda en
la tapa del grupo propulsor mientras empuja
hacia abajo la regala con la mano o pie dere-
cho.
NOTA:@ Si el costado de babor de la moto de agua volca-
da se inclina hacia arriba, incline ésta primero de
forma que el costado de babor descienda, utili-
zando su peso sobre la regala para hundirlo.
@
@ No gire la moto de agua en el sentido contra-
rio al de las agujas del reloj, ya que podría pe-
netrar agua en el carburador y el motor, los
cuales podrían averiarse.
@
3. Arranque el motor y diríjase a tierra para re-
visar el motor y comprobar si el agua ha pro-
ducido daños.
@ Si la moto de agua ha permanecido volcada
durante 5 minutos o más, puede haber pene-
trado aire en el sistema de inyección de aceite.
Deje el motor parado o navegue al ralentí du-
rante 10 minutos una vez enderezada la moto
de agua. De este modo podrá salir el aire.
@
UF0M84A0.book Page 58 Monday, August 5, 2002 1:23 PM

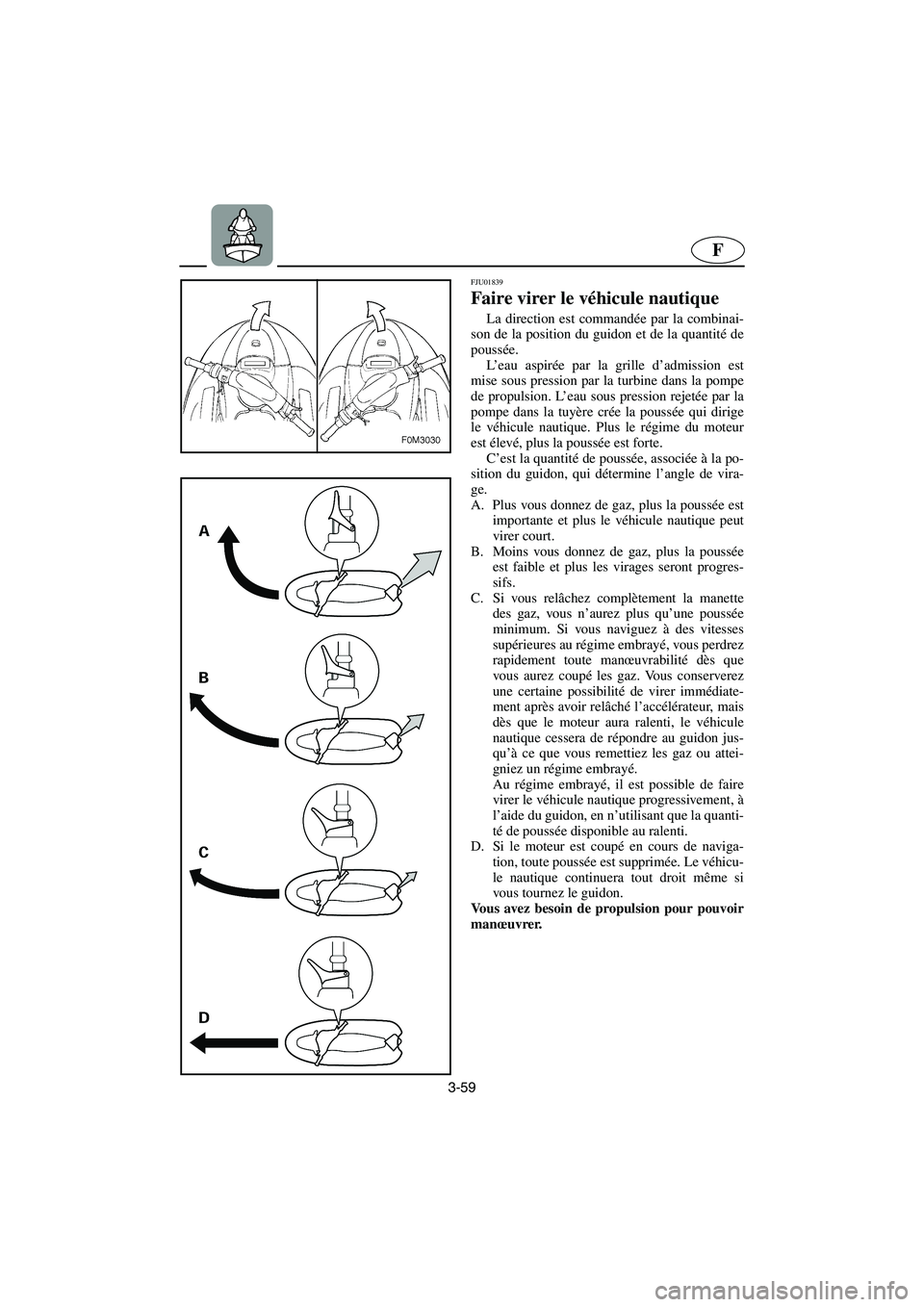

3-59
F
FJU01839
Faire virer le véhicule nautique
La direction est commandée par la combinai-
son de la position du guidon et de la quantité de
poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la pompe
de propulsion. L’eau sous pression rejetée par la
pompe dans la tuyère crée la poussée qui dirige
le véhicule nautique. Plus le régime du moteur
est élevé, plus la poussée est forte.
C’est la quantité de poussée, associée à la po-
sition du guidon, qui détermine l’angle de vira-
ge.
A. Plus vous donnez de gaz, plus la poussée est
importante et plus le véhicule nautique peut
virer court.
B. Moins vous donnez de gaz, plus la poussée
est faible et plus les virages seront progres-
sifs.
C. Si vous relâchez complètement la manette
des gaz, vous n’aurez plus qu’une poussée
minimum. Si vous naviguez à des vitesses
supérieures au régime embrayé, vous perdrez
rapidement toute manœuvrabilité dès que
vous aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédiate-
ment après avoir relâché l’accélérateur, mais
dès que le moteur aura ralenti, le véhicule
nautique cessera de répondre au guidon jus-
qu’à ce que vous remettiez les gaz ou attei-
gniez un régime embrayé.
Au régime embrayé, il est possible de faire
virer le véhicule nautique progressivement, à
l’aide du guidon, en n’utilisant que la quanti-
té de poussée disponible au ralenti.
D. Si le moteur est coupé en cours de naviga-
tion, toute poussée est supprimée. Le véhicu-
le nautique continuera tout droit même si
vous tournez le guidon.
Vous avez besoin de propulsion pour pouvoir
manœuvrer.
UF0M84A0.book Page 59 Monday, August 5, 2002 1:23 PM

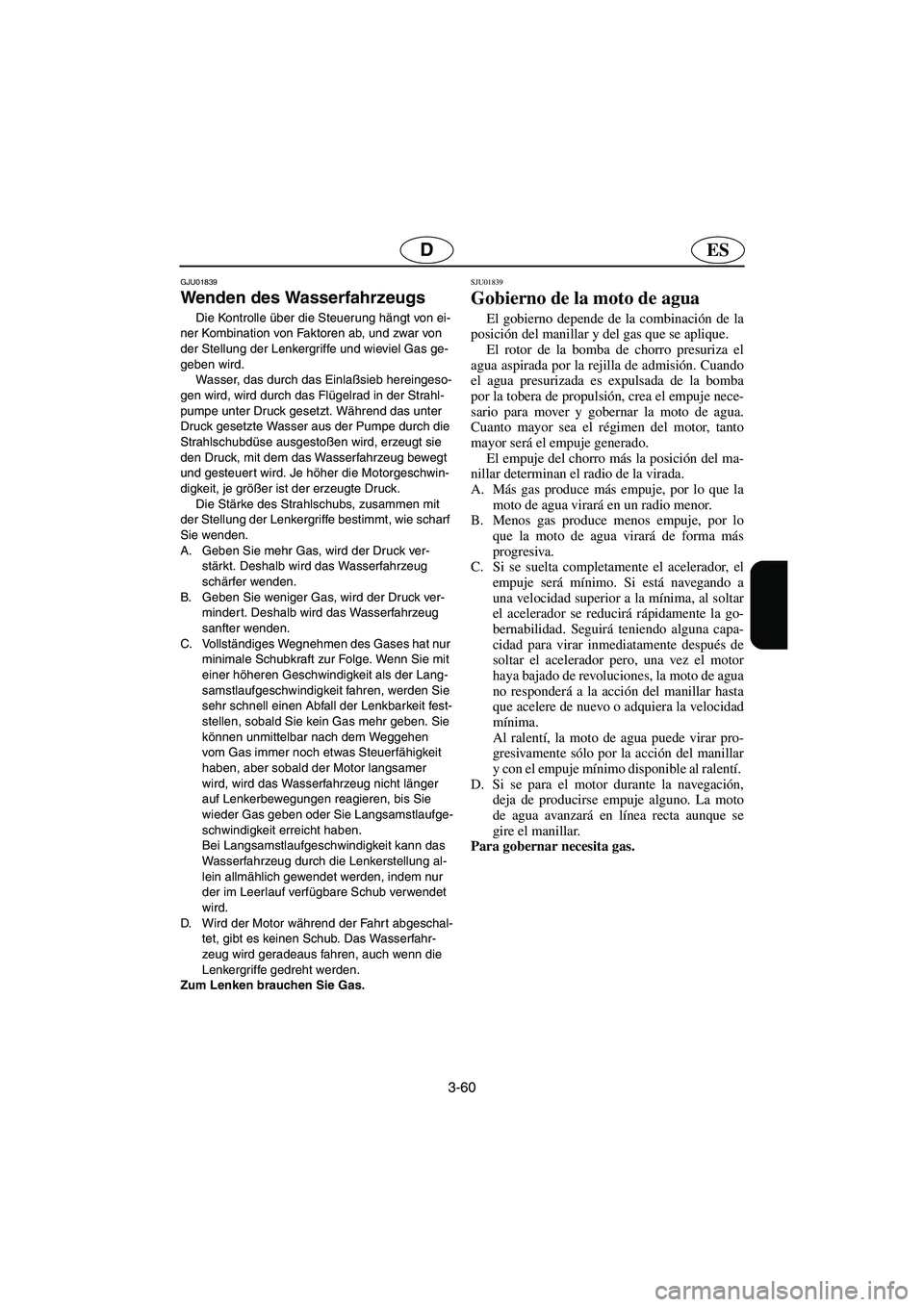

3-60
ESD
GJU01839
Wenden des Wasserfahrzeugs
Die Kontrolle über die Steuerung hängt von ei-
ner Kombination von Faktoren ab, und zwar von
der Stellung der Lenkergriffe und wieviel Gas ge-
geben wird.
Wasser, das durch das Einlaßsieb hereingeso-
gen wird, wird durch das Flügelrad in der Strahl-
pumpe unter Druck gesetzt. Während das unter
Druck gesetzte Wasser aus der Pumpe durch die
Strahlschubdüse ausgestoßen wird, erzeugt sie
den Druck, mit dem das Wasserfahrzeug bewegt
und gesteuert wird. Je höher die Motorgeschwin-
digkeit, je größer ist der erzeugte Druck.
Die Stärke des Strahlschubs, zusammen mit
der Stellung der Lenkergriffe bestimmt, wie scharf
Sie wenden.
A. Geben Sie mehr Gas, wird der Druck ver-
stärkt. Deshalb wird das Wasserfahrzeug
schärfer wenden.
B. Geben Sie weniger Gas, wird der Druck ver-
mindert. Deshalb wird das Wasserfahrzeug
sanfter wenden.
C. Vollständiges Wegnehmen des Gases hat nur
minimale Schubkraft zur Folge. Wenn Sie mit
einer höheren Geschwindigkeit als der Lang-
samstlaufgeschwindigkeit fahren, werden Sie
sehr schnell einen Abfall der Lenkbarkeit fest-
stellen, sobald Sie kein Gas mehr geben. Sie
können unmittelbar nach dem Weggehen
vom Gas immer noch etwas Steuerfähigkeit
haben, aber sobald der Motor langsamer
wird, wird das Wasserfahrzeug nicht länger
auf Lenkerbewegungen reagieren, bis Sie
wieder Gas geben oder Sie Langsamstlaufge-
schwindigkeit erreicht haben.
Bei Langsamstlaufgeschwindigkeit kann das
Wasserfahrzeug durch die Lenkerstellung al-
lein allmählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt abgeschal-
tet, gibt es keinen Schub. Das Wasserfahr-
zeug wird geradeaus fahren, auch wenn die
Lenkergriffe gedreht werden.
Zum Lenken brauchen Sie Gas.
SJU01839
Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión. Cuando
el agua presurizada es expulsada de la bomba
por la tobera de propulsión, crea el empuje nece-
sario para mover y gobernar la moto de agua.
Cuanto mayor sea el régimen del motor, tanto
mayor será el empuje generado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.
A. Más gas produce más empuje, por lo que la
moto de agua virará en un radio menor.
B. Menos gas produce menos empuje, por lo
que la moto de agua virará de forma más
progresiva.
C. Si se suelta completamente el acelerador, el
empuje será mínimo. Si está navegando a
una velocidad superior a la mínima, al soltar
el acelerador se reducirá rápidamente la go-
bernabilidad. Seguirá teniendo alguna capa-
cidad para virar inmediatamente después de
soltar el acelerador pero, una vez el motor
haya bajado de revoluciones, la moto de agua
no responderá a la acción del manillar hasta
que acelere de nuevo o adquiera la velocidad
mínima.
Al ralentí, la moto de agua puede virar pro-
gresivamente sólo por la acción del manillar
y con el empuje mínimo disponible al ralentí.
D. Si se para el motor durante la navegación,
deja de producirse empuje alguno. La moto
de agua avanzará en línea recta aunque se
gire el manillar.
Para gobernar necesita gas.
UF0M84A0.book Page 60 Monday, August 5, 2002 1:23 PM

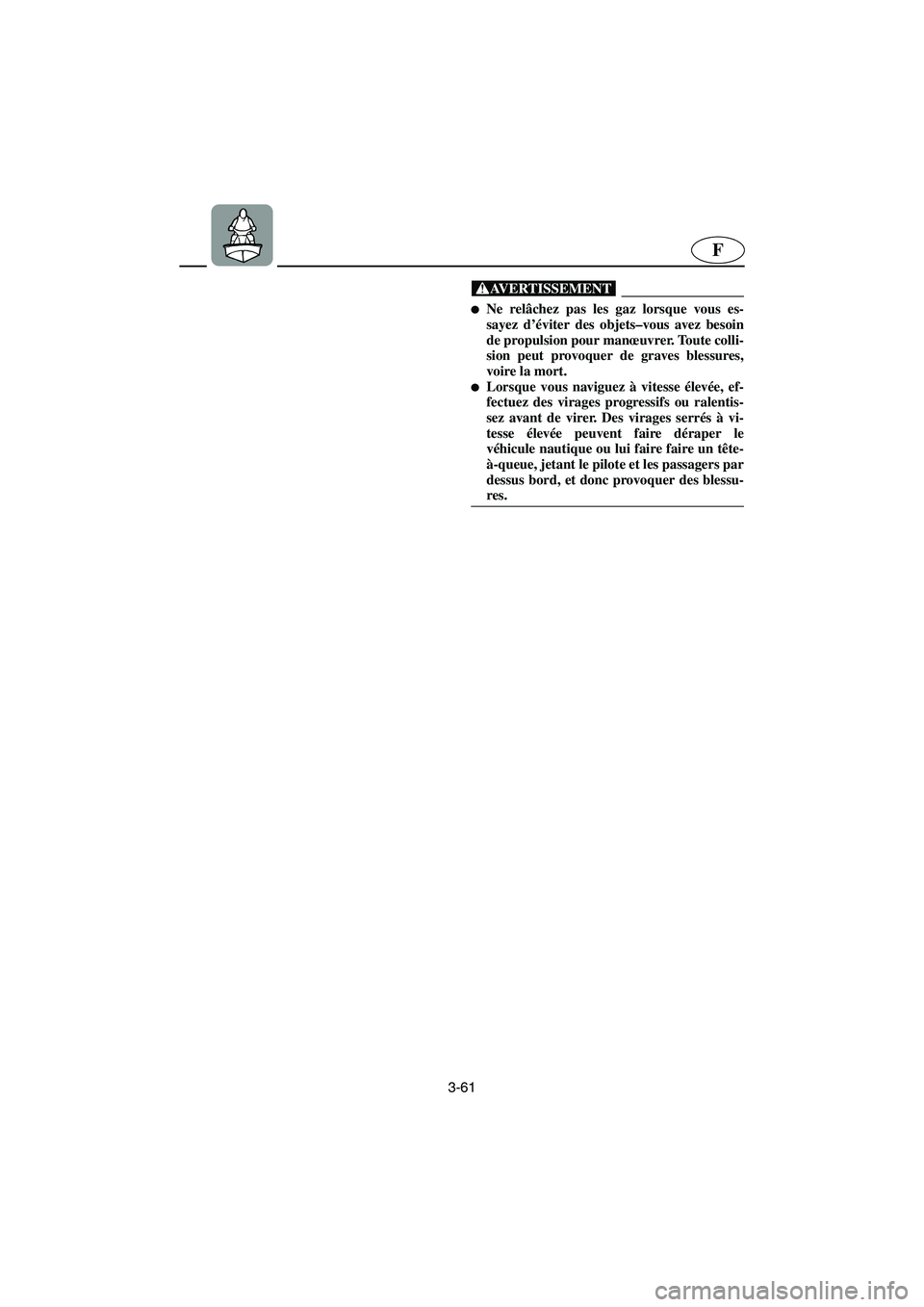

3-61
F
@
Ne relâchez pas les gaz lorsque vous es-
sayez d’éviter des objets–vous avez besoin
de propulsion pour manœuvrer. Toute colli-
sion peut provoquer de graves blessures,
voire la mort.

Lorsque vous naviguez à vitesse élevée, ef-
fectuez des virages progressifs ou ralentis-
sez avant de virer. Des virages serrés à vi-
tesse élevée peuvent faire déraper le
véhicule nautique ou lui faire faire un tête-
à-queue, jetant le pilote et les passagers par
dessus bord, et donc provoquer des blessu-
res.
@
UF0M84A0.book Page 61 Monday, August 5, 2002 1:23 PM

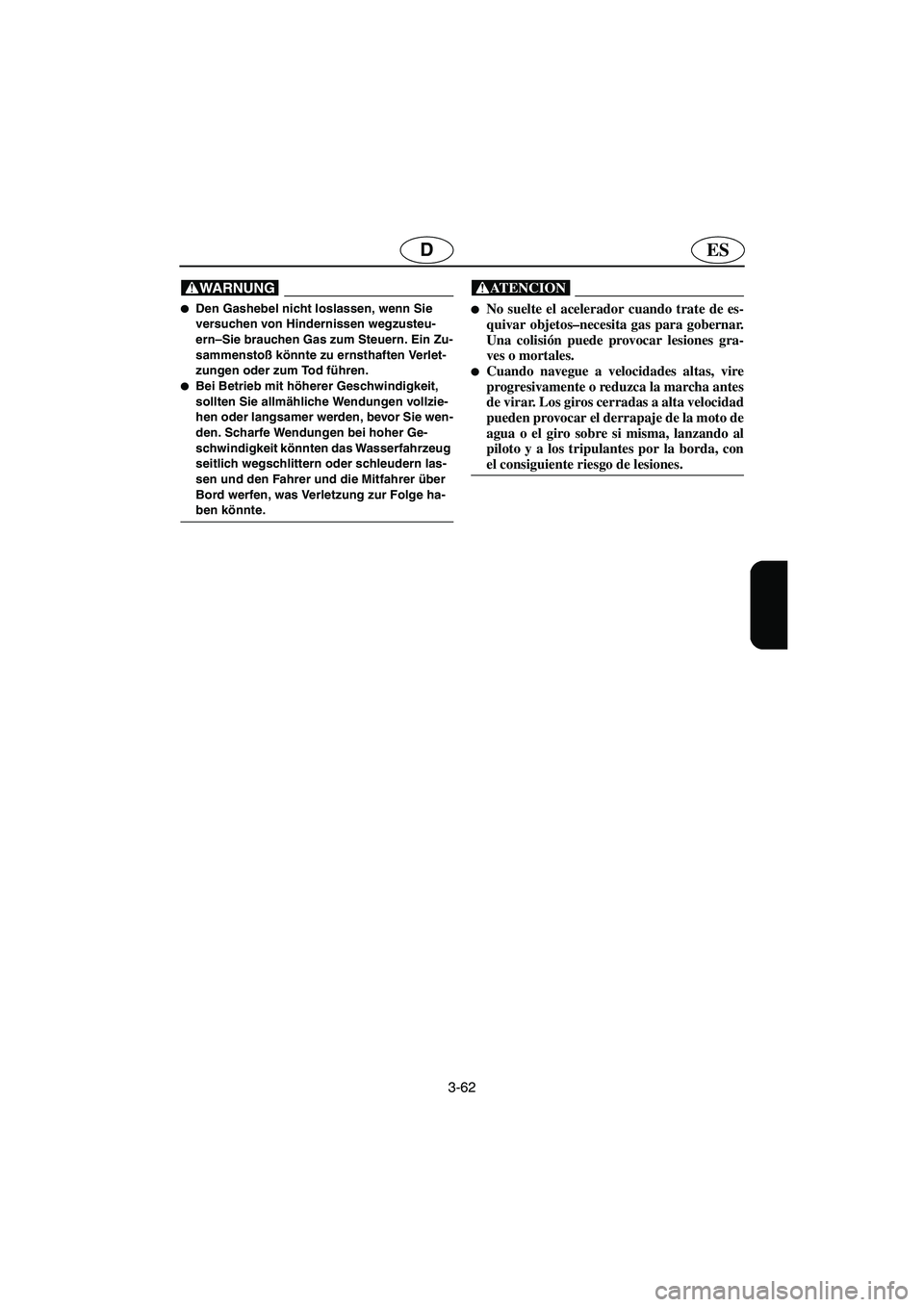

3-62
ESD
@
Den Gashebel nicht loslassen, wenn Sie
versuchen von Hindernissen wegzusteu-
ern–Sie brauchen Gas zum Steuern. Ein Zu-
sammenstoß könnte zu ernsthaften Verlet-
zungen oder zum Tod führen.

Bei Betrieb mit höherer Geschwindigkeit,
sollten Sie allmähliche Wendungen vollzie-
hen oder langsamer werden, bevor Sie wen-
den. Scharfe Wendungen bei hoher Ge-
schwindigkeit könnten das Wasserfahrzeug
seitlich wegschlittern oder schleudern las-
sen und den Fahrer und die Mitfahrer über
Bord werfen, was Verletzung zur Folge ha-
ben könnte.
@
@
No suelte el acelerador cuando trate de es-
quivar objetos–necesita gas para gobernar.
Una colisión puede provocar lesiones gra-
ves o mortales.

Cuando navegue a velocidades altas, vire
progresivamente o reduzca la marcha antes
de virar. Los giros cerradas a alta velocidad
pueden provocar el derrapaje de la moto de
agua o el giro sobre si misma, lanzando al
piloto y a los tripulantes por la borda, con
el consiguiente riesgo de lesiones.
@
UF0M84A0.book Page 62 Monday, August 5, 2002 1:23 PM

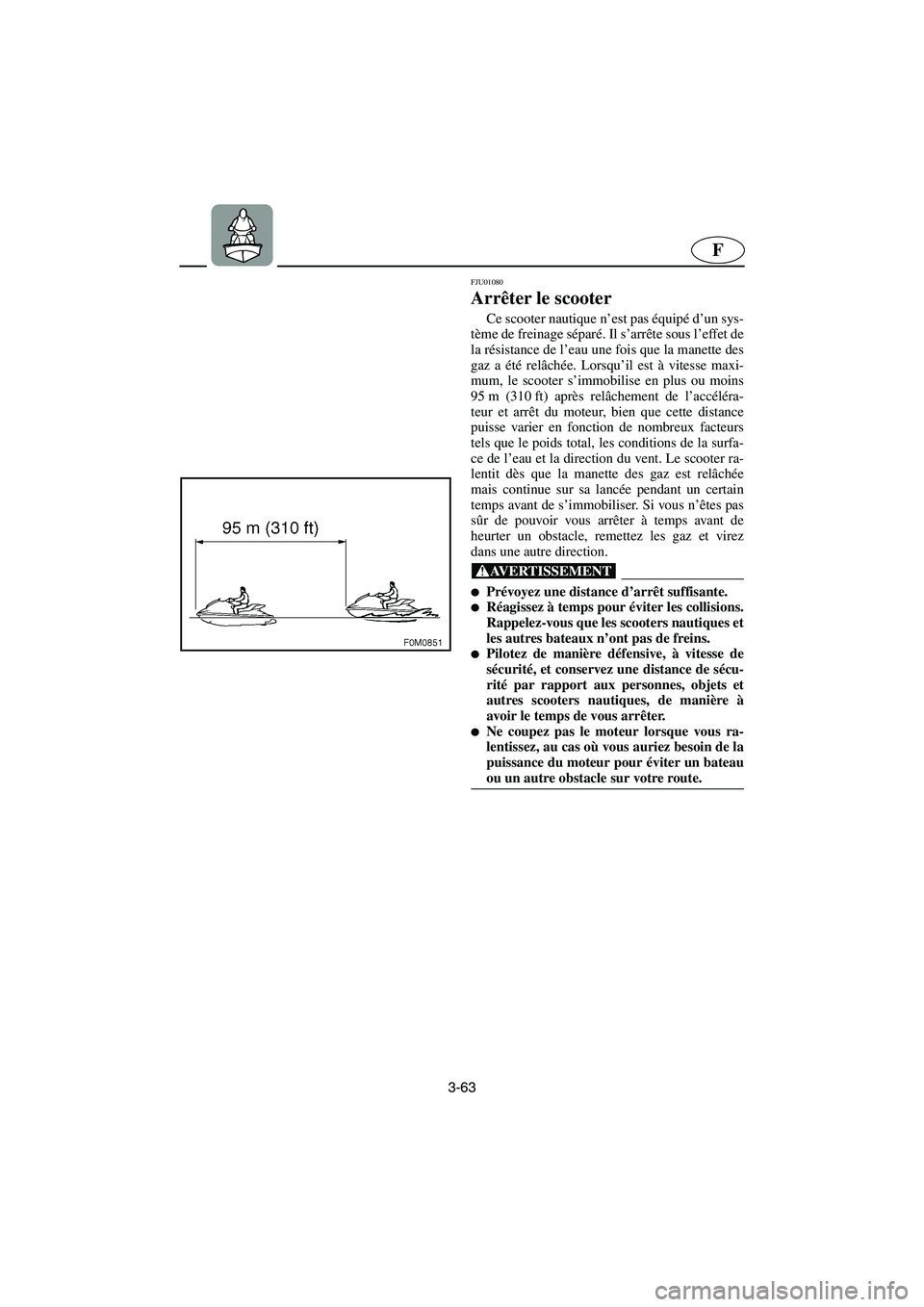

3-63
F
FJU01080
Arrêter le scooter
Ce scooter nautique n’est pas équipé d’un sys-
tème de freinage séparé. Il s’arrête sous l’effet de
la résistance de l’eau une fois que la manette des
gaz a été relâchée. Lorsqu’il est à vitesse maxi-
mum, le scooter s’immobilise en plus ou moins
95 m (310 ft) après relâchement de l’accéléra-
teur et arrêt du moteur, bien que cette distance
puisse varier en fonction de nombreux facteurs
tels que le poids total, les conditions de la surfa-
ce de l’eau et la direction du vent. Le scooter ra-
lentit dès que la manette des gaz est relâchée
mais continue sur sa lancée pendant un certain
temps avant de s’immobiliser. Si vous n’êtes pas
sûr de pouvoir vous arrêter à temps avant de
heurter un obstacle, remettez les gaz et virez
dans une autre direction.
@
Prévoyez une distance d’arrêt suffisante.
Réagissez à temps pour éviter les collisions.
Rappelez-vous que les scooters nautiques et
les autres bateaux n’ont pas de freins.

Pilotez de manière défensive, à vitesse de
sécurité, et conservez une distance de sécu-
rité par rapport aux personnes, objets et
autres scooters nautiques, de manière à
avoir le temps de vous arrêter.

Ne coupez pas le moteur lorsque vous ra-
lentissez, au cas où vous auriez besoin de la
puissance du moteur pour éviter un bateau
ou un autre obstacle sur votre route.
@
UF0M84A0.book Page 63 Monday, August 5, 2002 1:23 PM

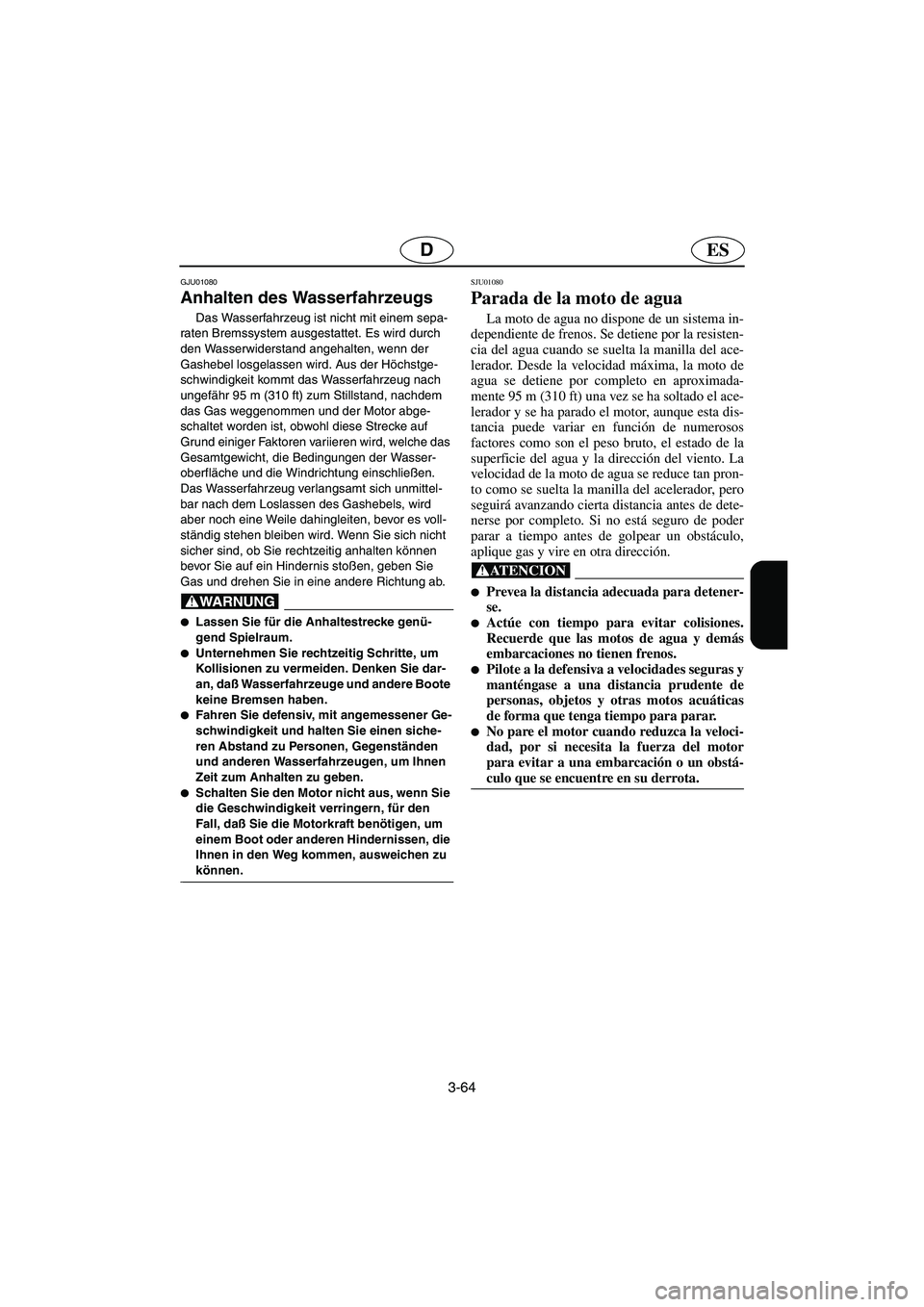

3-64
ESD
GJU01080
Anhalten des Wasserfahrzeugs
Das Wasserfahrzeug ist nicht mit einem sepa-
raten Bremssystem ausgestattet. Es wird durch
den Wasserwiderstand angehalten, wenn der
Gashebel losgelassen wird. Aus der Höchstge-
schwindigkeit kommt das Wasserfahrzeug nach
ungefähr 95 m (310 ft) zum Stillstand, nachdem
das Gas weggenommen und der Motor abge-
schaltet worden ist, obwohl diese Strecke auf
Grund einiger Faktoren variieren wird, welche das
Gesamtgewicht, die Bedingungen der Wasser-
oberfläche und die Windrichtung einschließen.
Das Wasserfahrzeug verlangsamt sich unmittel-
bar nach dem Loslassen des Gashebels, wird
aber noch eine Weile dahingleiten, bevor es voll-
ständig stehen bleiben wird. Wenn Sie sich nicht
sicher sind, ob Sie rechtzeitig anhalten können
bevor Sie auf ein Hindernis stoßen, geben Sie
Gas und drehen Sie in eine andere Richtung ab.
@
Lassen Sie für die Anhaltestrecke genü-
gend Spielraum.

Unternehmen Sie rechtzeitig Schritte, um
Kollisionen zu vermeiden. Denken Sie dar-
an, daß Wasserfahrzeuge und andere Boote
keine Bremsen haben.

Fahren Sie defensiv, mit angemessener Ge-
schwindigkeit und halten Sie einen siche-
ren Abstand zu Personen, Gegenständen
und anderen Wasserfahrzeugen, um Ihnen
Zeit zum Anhalten zu geben.

Schalten Sie den Motor nicht aus, wenn Sie
die Geschwindigkeit verringern, für den
Fall, daß Sie die Motorkraft benötigen, um
einem Boot oder anderen Hindernissen, die
Ihnen in den Weg kommen, ausweichen zu
können.
@
SJU01080
Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la resisten-
cia del agua cuando se suelta la manilla del ace-
lerador. Desde la velocidad máxima, la moto de
agua se detiene por completo en aproximada-
mente 95 m (310 ft) una vez se ha soltado el ace-
lerador y se ha parado el motor, aunque esta dis-
tancia puede variar en función de numerosos
factores como son el peso bruto, el estado de la
superficie del agua y la dirección del viento. La
velocidad de la moto de agua se reduce tan pron-
to como se suelta la manilla del acelerador, pero
seguirá avanzando cierta distancia antes de dete-
nerse por completo. Si no está seguro de poder
parar a tiempo antes de golpear un obstáculo,
aplique gas y vire en otra dirección.
@
Prevea la distancia adecuada para detener-
se.

Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y demás
embarcaciones no tienen frenos.

Pilote a la defensiva a velocidades seguras y
manténgase a una distancia prudente de
personas, objetos y otras motos acuáticas
de forma que tenga tiempo para parar.

No pare el motor cuando reduzca la veloci-
dad, por si necesita la fuerza del motor
para evitar a una embarcación o un obstá-
culo que se encuentre en su derrota.
@
UF0M84A0.book Page 64 Monday, August 5, 2002 1:23 PM

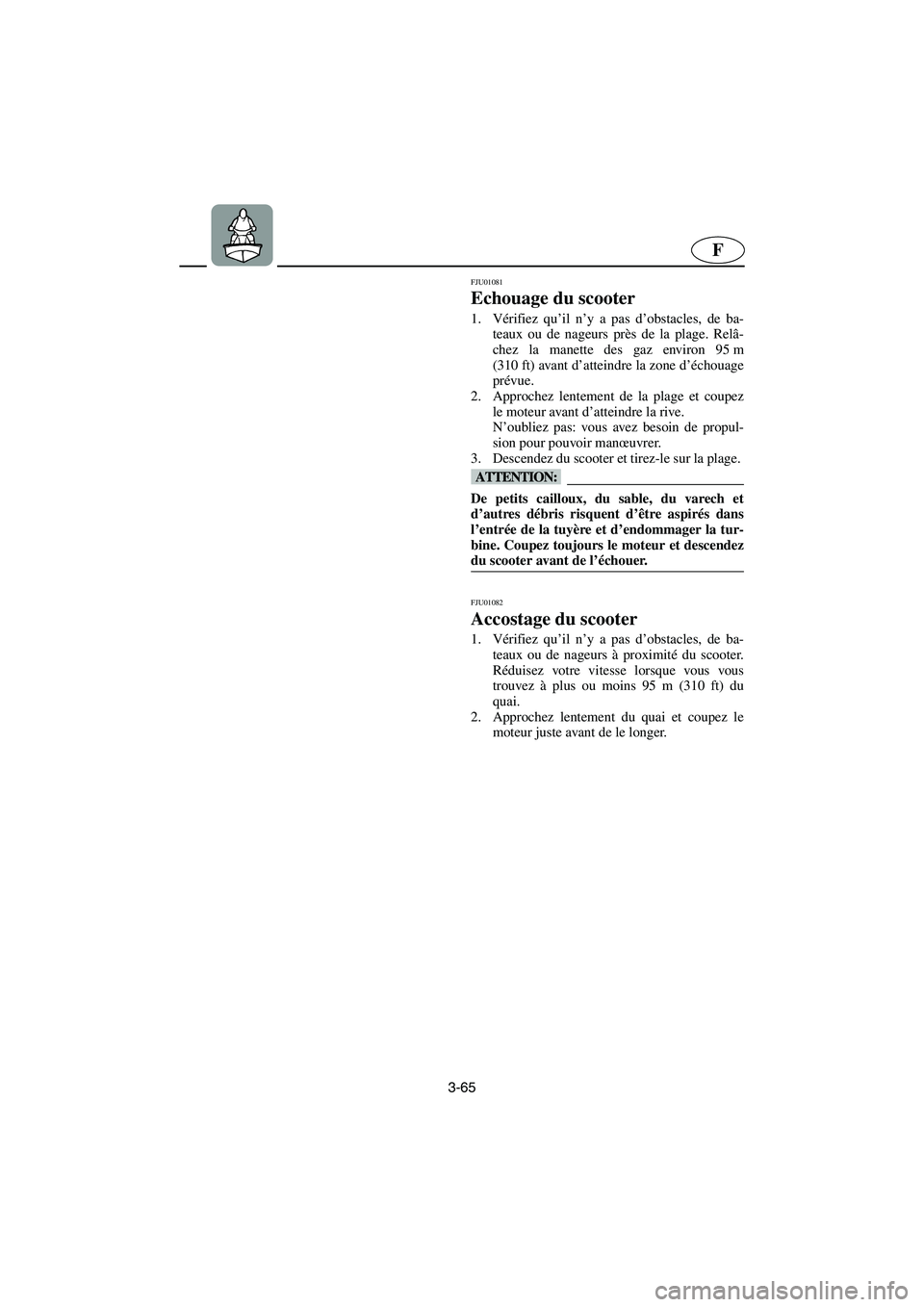

3-65
F
FJU01081
Echouage du scooter
1. Vérifiez qu’il n’y a pas d’obstacles, de ba-
teaux ou de nageurs près de la plage. Relâ-
chez la manette des gaz environ 95 m
(310 ft) avant d’atteindre la zone d’échouage
prévue.
2. Approchez lentement de la plage et coupez
le moteur avant d’atteindre la rive.
N’oubliez pas: vous avez besoin de propul-
sion pour pouvoir manœuvrer.
3. Descendez du scooter et tirez-le sur la plage.
@ De petits cailloux, du sable, du varech et
d’autres débris risquent d’être aspirés dans
l’entrée de la tuyère et d’endommager la tur-
bine. Coupez toujours le moteur et descendez
du scooter avant de l’échouer.
@
FJU01082
Accostage du scooter
1. Vérifiez qu’il n’y a pas d’obstacles, de ba-
teaux ou de nageurs à proximité du scooter.
Réduisez votre vitesse lorsque vous vous
trouvez à plus ou moins 95 m (310 ft) du
quai.
2. Approchez lentement du quai et coupez le
moteur juste avant de le longer.
UF0M84A0.book Page 65 Monday, August 5, 2002 1:23 PM
