3-50
ESD
GJU01073
Starten und Aufsitzen in seichtem Ge-
wässer
1. Den Motor nicht in weniger als 60 cm (2 ft) tie-
fem Wasser star ten. Bringen Sie das Wasser-
fahrzeug in Gewässer das tief genug ist, und
steigen Sie von der Seite oder von hinten auf.
2. Befestigen Sie die Motorstoppleine an Ihrem
linken Handgelenk, und fügen Sie dann die
Sperrgabel in den Motor-Absperrschalter ein.
3. Halten Sie sich mit beiden Händen an den
Handgriffen fest, und setzen Sie beide Füße
auf den Boden des Fußraums. Starten Sie
den Motor und fahren Sie los.
GJU01074
Starten von einem Pier aus
1. Von der Seite auf das Wasserfahrzeug auf-
steigen.
2. Befestigen Sie die Motorstoppleine an Ihrem
linken Handgelenk, und fügen Sie dann die
Sperrgabel in den Motor-Absperrschalter ein.
3. Stoßen Sie das Wasserfahrzeug vom Pier
weg, halten Sie sich mit beiden Händen an
den Handgriffen fest, setzen Sie beide Füße
auf den Boden des Fußraums. Starten Sie
den Motor und fahren Sie los.
SJU01073
Puesta en marcha y embarque en aguas
poco profundas
1. No arranque el motor con menos de 60 cm
(2 ft) de agua. Bote la moto de agua en un lu-
gar con profundidad suficiente y embarque
por el costado o por la popa.
2. Afirme el cordón de hombre al agua a su mu-
ñeca e inserte la pinza en el interruptor de
paro de emergencia.
3. Sujete el manillar con ambas manos, apoye
ambos pies en los reposapiés, arranque el
motor e inicie la marcha.
SJU01074
Salida desde un pantalán
1. Embarque por el costado.
2. Afirme el cordón de hombre al agua a su mu-
ñeca e inserte la pinza en el interruptor de
paro de emergencia.
3. Empuje la moto de agua para alejarla del
pantalán, sujete el manillar con ambas ma-
nos, apoye ambos pies en los reposapiés,
arranque el motor e inicie la marcha.
UF0M84A0.book Page 50 Monday, August 5, 2002 1:23 PM

3-51
F
FJU01075

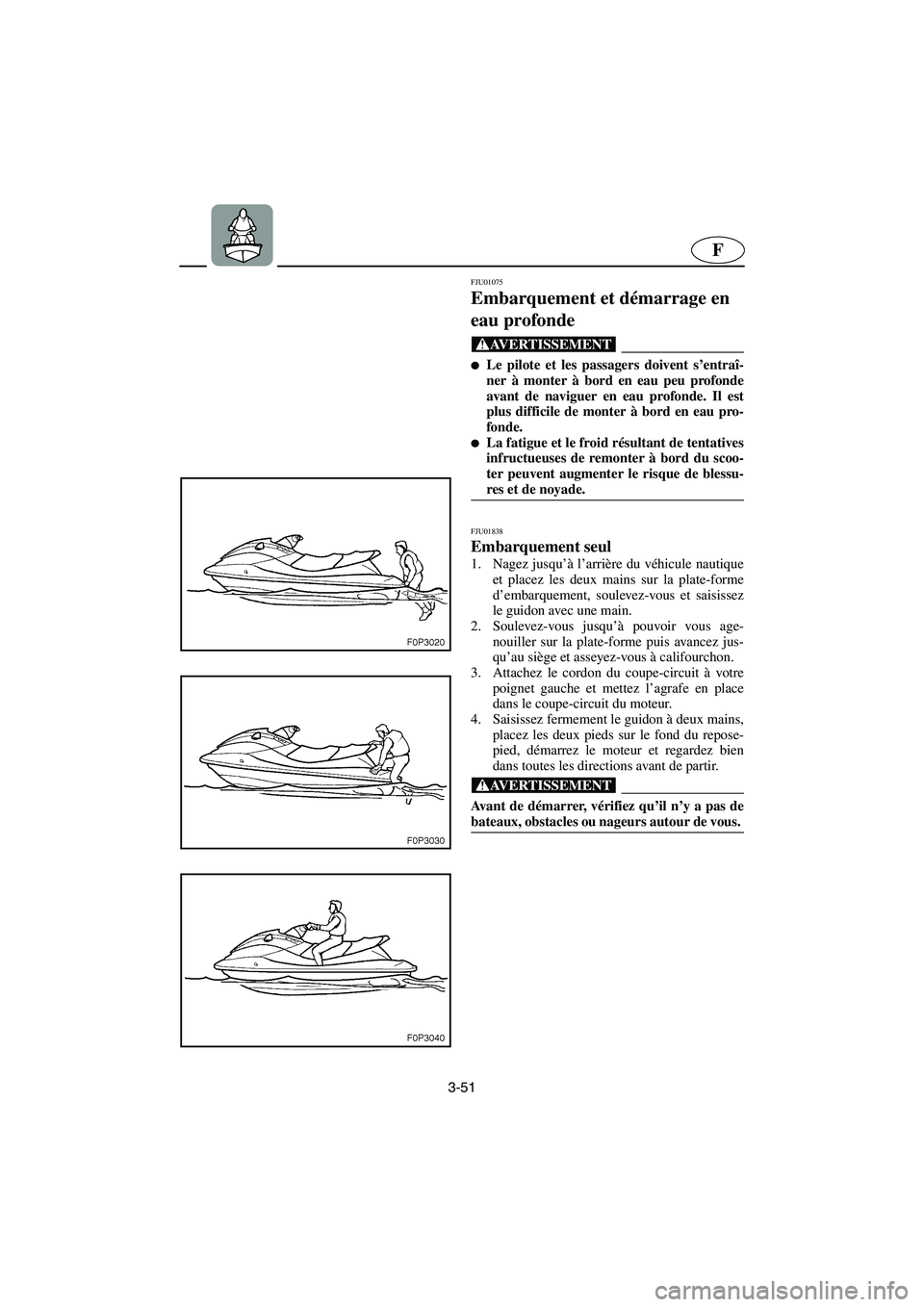

Embarquement et démarrage en
eau profonde
@
Le pilote et les passagers doivent s’entraî-
ner à monter à bord en eau peu profonde
avant de naviguer en eau profonde. Il est
plus difficile de monter à bord en eau pro-
fonde.

La fatigue et le froid résultant de tentatives
infructueuses de remonter à bord du scoo-
ter peuvent augmenter le risque de blessu-
res et de noyade.
@
FJU01838
Embarquement seul
1. Nagez jusqu’à l’arrière du véhicule nautique
et placez les deux mains sur la plate-forme
d’embarquement, soulevez-vous et saisissez
le guidon avec une main.
2. Soulevez-vous jusqu’à pouvoir vous age-
nouiller sur la plate-forme puis avancez jus-
qu’au siège et asseyez-vous à califourchon.
3. Attachez le cordon du coupe-circuit à votre
poignet gauche et mettez l’agrafe en place
dans le coupe-circuit du moteur.
4. Saisissez fermement le guidon à deux mains,
placez les deux pieds sur le fond du repose-
pied, démarrez le moteur et regardez bien
dans toutes les directions avant de partir.
@ Avant de démarrer, vérifiez qu’il n’y a pas de
bateaux, obstacles ou nageurs autour de vous.
@
UF0M84A0.book Page 51 Monday, August 5, 2002 1:23 PM

3-52
ESD
GJU01075
Aufsitzen und Starten in tiefem
Gewässer
@
Fahrer und Mitfahrer sollten das Wiederauf-
sitzen in seichtem Gewässer üben, bevor
sie in tiefem Gewässer fahren. Aufsitzen in
tiefem Wasser erfordert mehr Geschicklich-
keit.

Erschöpfung und Unterkühlung, die nach
erfolglosen Versuchen wieder auf das Was-
serfahrzeug aufzusteigen auftreten könn-
ten, könnten die Verletzungs- und Ertrin-
kungsgefahr erhöhen.
@
GJU01838
Alleine Aufsitzen
1. Schwimmen Sie zur Rückseite des Wasser-
fahrzeugs und plazieren Sie beide Hände auf
der Einsteigeplattform, ziehen Sie sich nach
oben, und ergreifen Sie den Handgriff mit ei-
ner Hand.
2. Ziehen Sie sich auf die Plattform bis Sie sich
in einer knienden Stellung befinden. Begeben
Sie sich dann zum Sitz und sitzen Sie rittlings
auf.
3. Befestigen Sie die Motorstoppleine an Ihrem
linken Handgelenk, und fügen Sie dann die
Sperrgabel in den Motor-Absperrschalter ein.
4. Halten Sie sich mit beiden Händen an den
Handgriffen fest, und setzen Sie beide Füße
auf den Boden des Fußraums. Starten Sie
den Motor und schauen Sie dann in alle Rich-
tungen, bevor Sie losfahren.
@ Bevor Sie losfahren, stellen Sie bitte sicher,
daß sich keine Boote, Hindernisse oder
Schwimmer in Ihrer Nähe befinden.
@
SJU01075
Embarque e inicio de la marcha
en aguas profundas
@
El piloto y el tripulante deben practicar la
operación de embarque en aguas poco pro-
fundas antes de navegar en aguas profun-
das. El embarque en aguas profundas re-
quiere más habilidad.

La fatiga y el cansancio que pueden produ-
cirse tras varios intentos infructuosos de
embarcar pueden incrementar el riesgo de
lesiones o ahogamiento.
@
SJU01838
Embarque en solitario
1. Nade hasta la popa de la moto de agua y si-
túe las dos manos sobre la plataforma de em-
barque, impúlsese hacia arriba y sujétese al
asidero con una mano.
2. Suba hasta colocarse de rodillas sobre la pla-
taforma y seguidamente vaya al asiento y
siéntese a horcajadas.
3. Afirme el cordón de hombre al agua a su mu-
ñeca izquierda e inserte la pinza en el inte-
rruptor de paro de emergencia.
4. Sujete firmemente el manillar con ambas
manos, apoye ambos pies en el suelo del re-
posapiés, arranque el motor y a continuación
mire en todas direcciones antes de iniciar la
marcha.
@ Antes de iniciar la marcha, verifique que no
haya barcos, obstáculos o nadadores a su alre-
dedor.
@
UF0M84A0.book Page 52 Monday, August 5, 2002 1:23 PM

3-53
F
FJU01849

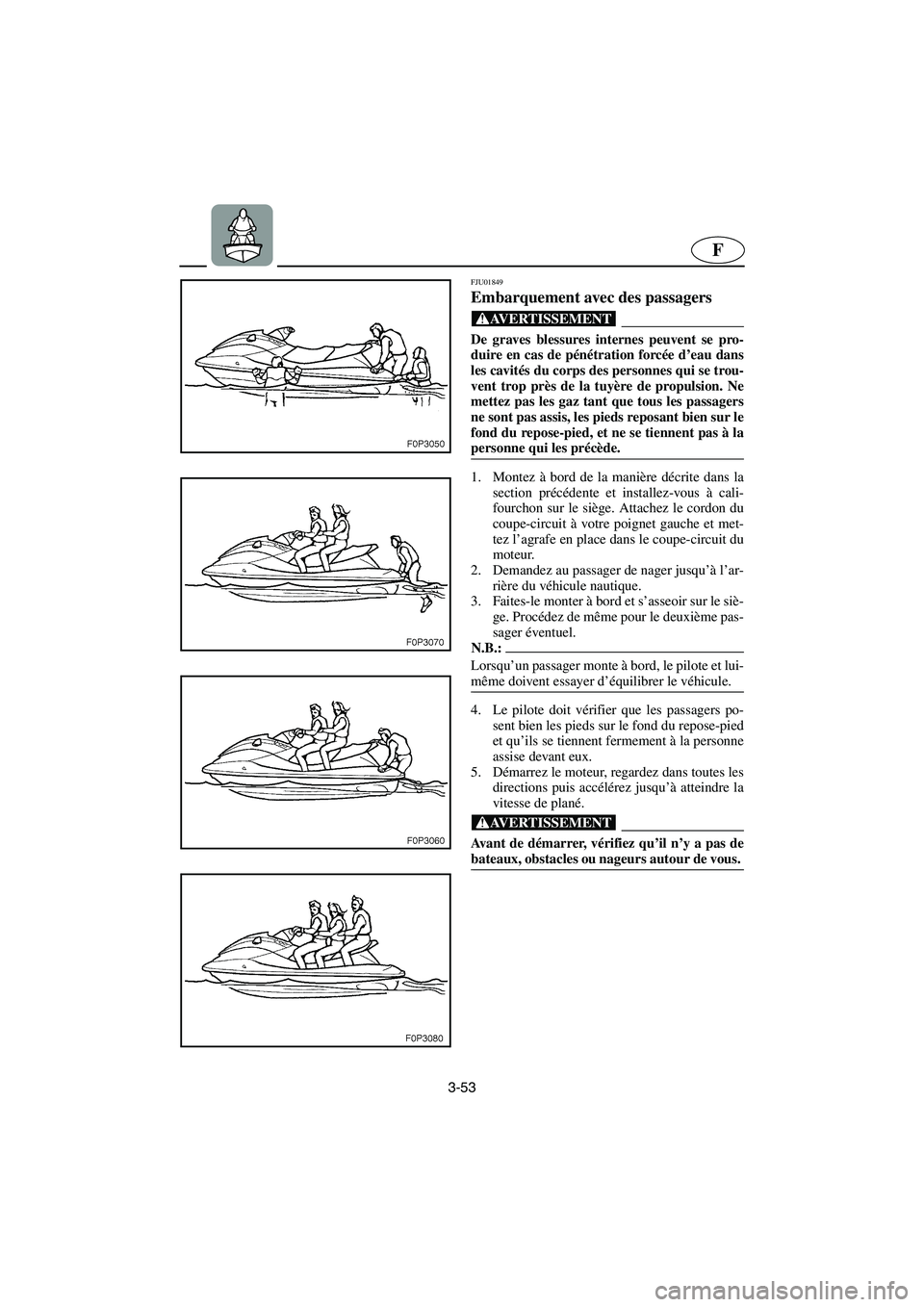

Embarquement avec des passagers
@ De graves blessures internes peuvent se pro-
duire en cas de pénétration forcée d’eau dans
les cavités du corps des personnes qui se trou-
vent trop près de la tuyère de propulsion. Ne
mettez pas les gaz tant que tous les passagers
ne sont pas assis, les pieds reposant bien sur le
fond du repose-pied, et ne se tiennent pas à la
personne qui les précède.
@
1. Montez à bord de la manière décrite dans la
section précédente et installez-vous à cali-
fourchon sur le siège. Attachez le cordon du
coupe-circuit à votre poignet gauche et met-
tez l’agrafe en place dans le coupe-circuit du
moteur.
2. Demandez au passager de nager jusqu’à l’ar-
rière du véhicule nautique.
3. Faites-le monter à bord et s’asseoir sur le siè-
ge. Procédez de même pour le deuxième pas-
sager éventuel.
N.B.:@ Lorsqu’un passager monte à bord, le pilote et lui-
même doivent essayer d’équilibrer le véhicule.
@
4. Le pilote doit vérifier que les passagers po-
sent bien les pieds sur le fond du repose-pied
et qu’ils se tiennent fermement à la personne
assise devant eux.
5. Démarrez le moteur, regardez dans toutes les
directions puis accélérez jusqu’à atteindre la
vitesse de plané.
@ Avant de démarrer, vérifiez qu’il n’y a pas de
bateaux, obstacles ou nageurs autour de vous.
@
UF0M84A0.book Page 53 Monday, August 5, 2002 1:23 PM

3-54
ESD
GJU01849
Das Aufsitzen mit Mitfahrern
@ Es können ernsthafte innere Verletzungen auf-
treten, falls Wasser zu heftig in die Körperöff-
nungen dringt, als Folge davon, sich in der
Nähe der Strahlschubdüse zu befinden. Ge-
ben Sie kein Gas, bevor nicht jeder Mitfahrer
Platz genommen und ihre oder seine Füße auf
dem Boden des Fußraums hat und sich am
Vordermann gut festhält.
@
1. Steigen Sie auf, wie es im vorhergehenden
Abschnitt beschrieben ist, und setzen Sie sich
rittlings auf den Sitz. Befestigen Sie die Mo-
torstoppleine an Ihrem linken Handgelenk
und fügen Sie dann die Sperrgabel in den
Motor-Absperrschalter ein.
2. Lassen Sie den Mitfahrer sich zum hinteren
Ende des Wasserfahrzeugs begeben.
3. Lassen Sie den Mitfahrer aufsitzen und auf
dem Sitz Platz nehmen. Falls ein zweiter Mit-
fahrer aufsteigt, lassen Sie ihn/sie das selbe
Verfahren befolgen.
HINWEIS:@ Kommt ein Mitfahrer an Bord, sollten sowohl der
Mitfahrer als auch der Fahrer versuchen, das
Wasserfahrzeug auszubalancieren.
@
4. Der Fahrer sollte kontrollieren, daß die Mitfah-
rer ihre Füße auf dem Boden des Fußraums
haben, und daß sie sich gut am Vordermann
festhalten.
5. Den Motor starten, in alle Richtungen schau-
en und dann auf Gleitgeschwindigkeit be-
schleunigen.
@ Bevor Sie losfahren, stellen Sie bitte sicher,
daß sich keine Boote, Hindernisse oder
Schwimmer in Ihrer Nähe befinden.
@
SJU01849
Embarque con tripulantes
@ La penetración forzada de agua en las cavida-
des corporales por la proximidad a la tobera
de propulsión a chorro puede provocar graves
lesiones internas. No accione el acelerador
hasta que se hayan sentado todos los tripulan-
tes con los pies apoyados en el reposapiés y es-
tén sujetos a la persona sentada delante.
@
1. Salte a bordo según se describe en el aparta-
do anterior y siéntese a horcajadas en el
asiento. Afirme el cordón de hombre al agua
a su muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia.
2. Indique al tripulante que se dirija a la popa
de la moto de agua.
3. Indíquele que embarque y que se siente en el
asiento. Si debe embarcar un segundo tripu-
lante, indíquele que siga el mismo procedi-
miento.
NOTA:@ Cuando vaya a embarcar un tripulante, tanto éste
como el piloto deben tratar de mantener la moto
de agua equilibrada.
@
4. El piloto debe comprobar que los tripulantes
tengan apoyados los pies en el reposapiés y
que estén firmemente sujetos a la persona
sentada delante.
5. Arranque el motor, mire en todas direcciones
y seguidamente acelere hasta alcanzar la ve-
locidad de planeo.
@ Antes de iniciar la marcha, verifique que no
haya barcos, obstáculos o nadadores a su alre-
dedor.
@
UF0M84A0.book Page 54 Monday, August 5, 2002 1:23 PM

3-55
F

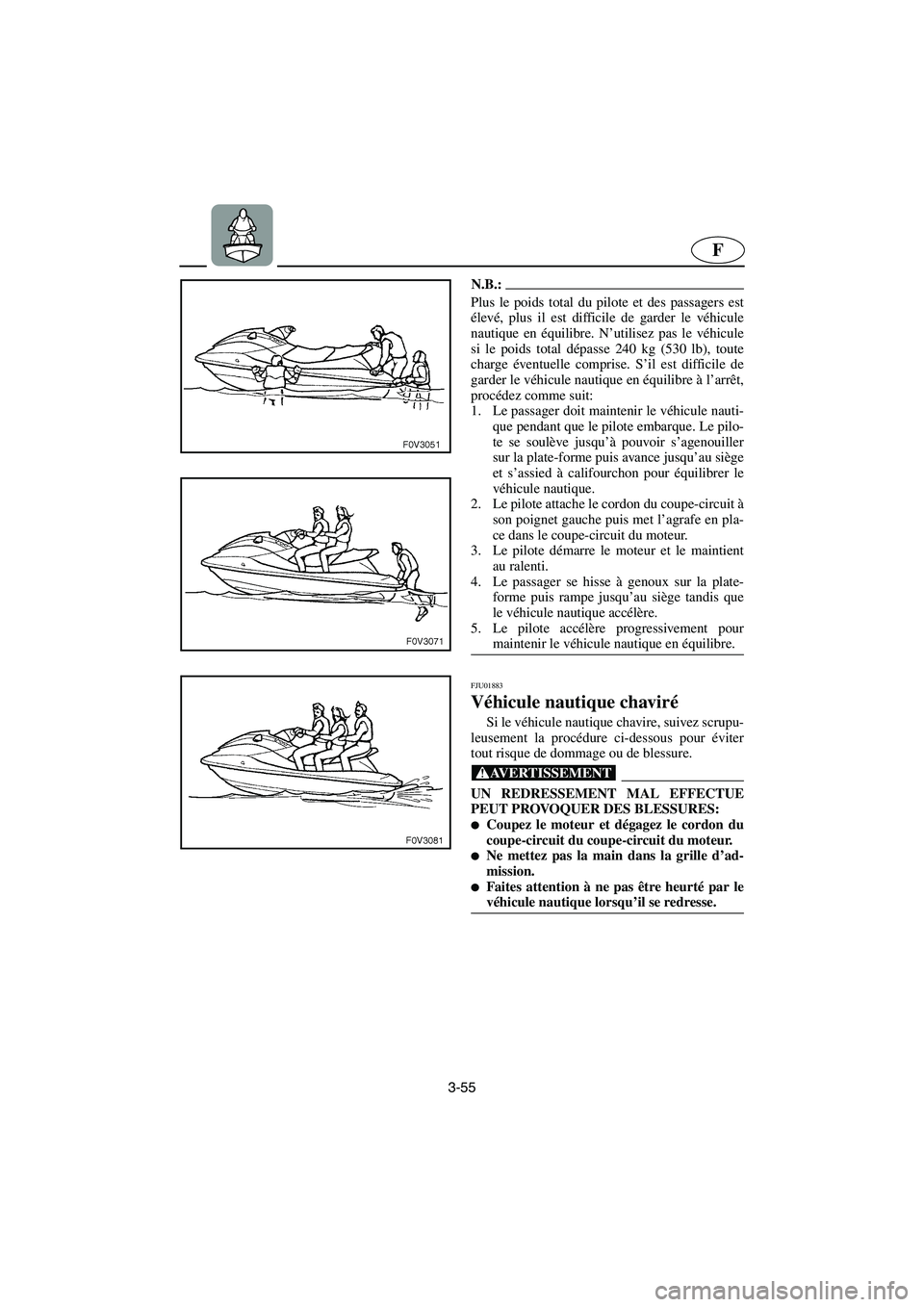

N.B.:@ Plus le poids total du pilote et des passagers est
élevé, plus il est difficile de garder le véhicule
nautique en équilibre. N’utilisez pas le véhicule
si le poids total dépasse 240 kg (530 lb), toute
charge éventuelle comprise. S’il est difficile de
garder le véhicule nautique en équilibre à l’arrêt,
procédez comme suit:
1. Le passager doit maintenir le véhicule nauti-
que pendant que le pilote embarque. Le pilo-
te se soulève jusqu’à pouvoir s’agenouiller
sur la plate-forme puis avance jusqu’au siège
et s’assied à califourchon pour équilibrer le
véhicule nautique.
2. Le pilote attache le cordon du coupe-circuit à
son poignet gauche puis met l’agrafe en pla-
ce dans le coupe-circuit du moteur.
3. Le pilote démarre le moteur et le maintient
au ralenti.
4. Le passager se hisse à genoux sur la plate-
forme puis rampe jusqu’au siège tandis que
le véhicule nautique accélère.
5. Le pilote accélère progressivement pour
maintenir le véhicule nautique en équilibre.
@
FJU01883
Véhicule nautique chaviré
Si le véhicule nautique chavire, suivez scrupu-
leusement la procédure ci-dessous pour éviter
tout risque de dommage ou de blessure.
@ UN REDRESSEMENT MAL EFFECTUE
PEUT PROVOQUER DES BLESSURES:

Coupez le moteur et dégagez le cordon du
coupe-circuit du coupe-circuit du moteur.

Ne mettez pas la main dans la grille d’ad-
mission.

Faites attention à ne pas être heurté par le
véhicule nautique lorsqu’il se redresse.
@
UF0M84A0.book Page 55 Monday, August 5, 2002 1:23 PM

3-56
ESD
HINWEIS:@ Je schwerer das Gesamtgewicht des Fahrers und
der Mitfahrer ist, desto schwieriger wird es, das
Wasserfahrzeug auszubalancieren. Betreiben Sie
das Wasserfahrzeug nicht, wenn das Gesamtge-
wicht 240 kg (530 lb), einschließlich jeglichem
Gepäck, überschreitet. Ist es schwierig das Was-
serfahrzeug im stillstehenden Zustand auszuba-
lancieren, wie folgt vorgehen:
1. Der Mitfahrer muß das Wasserfahrzeug aus-
balancieren, während der Fahrer aufsitzt. Der
Fahrer zieht sich selbst auf die Plattform in
eine kniende Position, begibt sich dann zum
Sitz und sitzt rittlings auf, um das Wasserfahr-
zeug im Gleichgewicht zu halten.
2. Der Fahrer befestigt die Motorstoppleine
(Reißleine) an seinem/ihrem linken Handge-
lenk, und fügt dann die Sperrgabel in den Mo-
tor-Absperrschalter ein.
3. Der Fahrer startet den Motor und läßt ihn im
Leerlauf laufen.
4. Der Mitfahrer zieht sich in kniende Position
und begibt sich dann ohne sich weiter aufzu-
richten zum Sitz, während das Wasserfahr-
zeug zu beschleunigen beginnt.
5. Der Fahrer beschleunigt langsam, um das
Wasserfahrzeug auszubalancieren.
@
GJU01883
Gekentertes Wasserfahrzeug
Ist das Wasserfahrzeug gekentert, befolgen
Sie die nachstehenden Verfahren sorgfältig, um
Beschädigung oder Verletzung zu verhindern.
@ UNSACHGEMÄSSES AUFRICHTEN KANN
VERLETZUNG VERURSACHEN:

Den Motor abschalten und sicherstellen,
daß die Motorstoppleine vom Motor-Ab-
sperrschalter abgezogen ist.

Die Hand nicht in das Einlaßsieb stecken.

Passen Sie auf, daß das Wasserfahrzeug
nicht auf Sie fällt, während es sich dreht.
@
NOTA:@ Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equilibrar
la moto de agua. No maneje la moto de agua
cuando el peso total sea superior a 240 kg
(530 lb) incluída la carga. Si le resulta difícil
equilibrar la moto de agua cuando está parada,
proceda del modo siguiente:
1. El tripulante debe estabilizar la moto de agua
mientras embarca el piloto. El piloto se im-
pulsar a bordo hasta quedar de rodillas sobre
la plataforma y luego se sienta a horcajadas
en el asiento para equilibrar la moto de agua.
2. El piloto se coloca en la muñeca izquierda el
cordón de hombre al agua y después introdu-
ce la pinza en el interruptor de paro de emer-
gencia del motor.
3. El piloto arranca el motor y lo deja al ralentí.
4. El tripulante se impulsa a bordo de rodillas y
seguidamente trepa al asiento mientras la
moto de agua acelera.
5. El piloto aumenta progresivamente la veloci-
dad para equilibrar la motor de agua.
SJU01883
Moto de agua volcada
Si la moto de agua vuelca, siga con cuidado el
procedimiento descrito a continuación para evi-
tar daños o lesiones.
@ UN ENDEREZAMIENTO INADECUADO
PUEDE PROVOCAR LESIONES:

Pare el motor y quite el cordón de hombre
al agua del interruptor de paro de emer-
gencia del motor.

No ponga la mano en la rejilla de admisión.
Vigile que la moto de agua no le golpee al
enderezarse.
@
UF0M84A0.book Page 56 Monday, August 5, 2002 1:23 PM

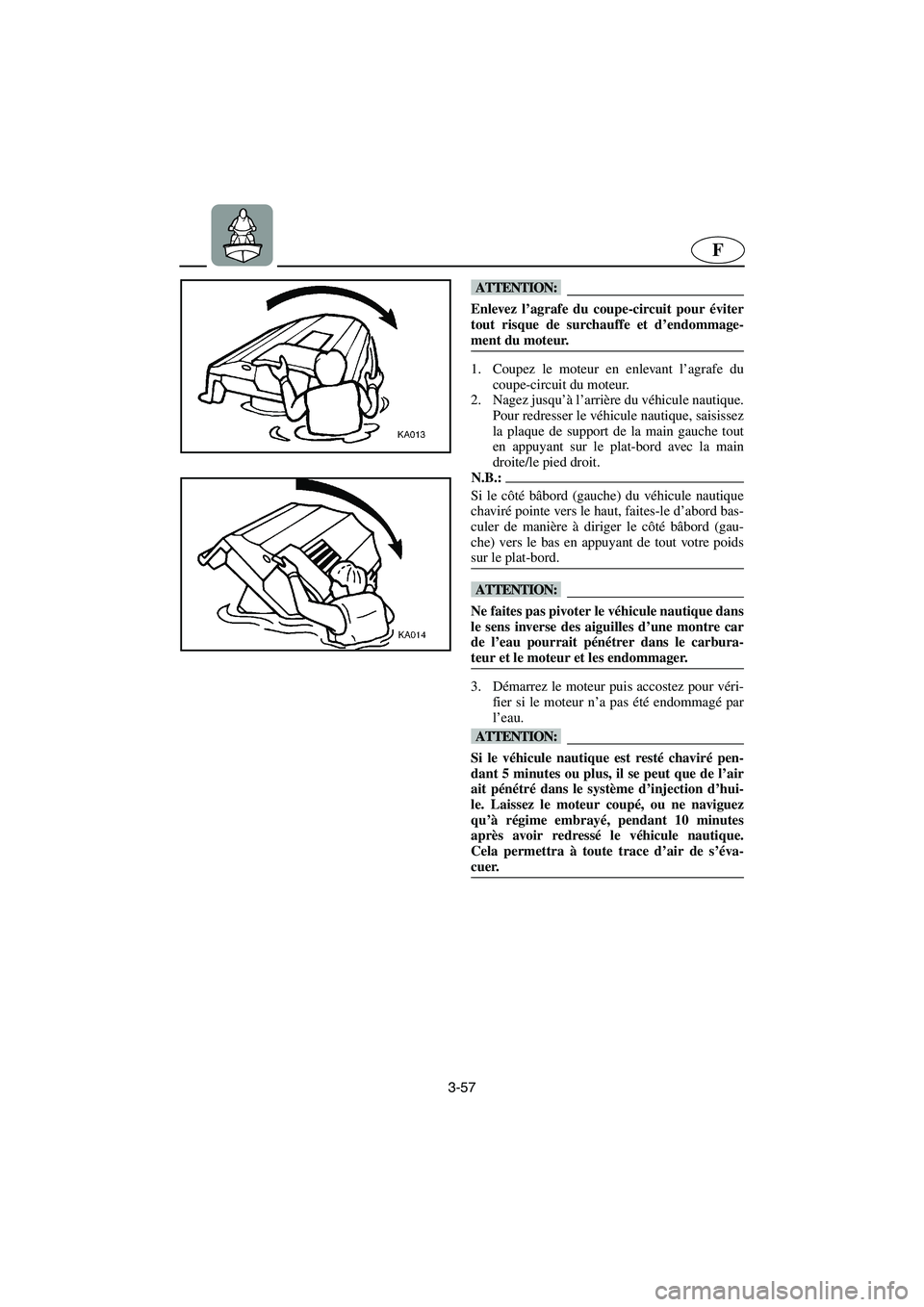

3-57
F
@ Enlevez l’agrafe du coupe-circuit pour éviter
tout risque de surchauffe et d’endommage-
ment du moteur.
@
1. Coupez le moteur en enlevant l’agrafe du
coupe-circuit du moteur.
2. Nagez jusqu’à l’arrière du véhicule nautique.
Pour redresser le véhicule nautique, saisissez
la plaque de support de la main gauche tout
en appuyant sur le plat-bord avec la main
droite/le pied droit.
N.B.:@ Si le côté bâbord (gauche) du véhicule nautique
chaviré pointe vers le haut, faites-le d’abord bas-
culer de manière à diriger le côté bâbord (gau-
che) vers le bas en appuyant de tout votre poids
sur le plat-bord.
@
@ Ne faites pas pivoter le véhicule nautique dans
le sens inverse des aiguilles d’une montre car
de l’eau pourrait pénétrer dans le carbura-
teur et le moteur et les endommager.
@
3. Démarrez le moteur puis accostez pour véri-
fier si le moteur n’a pas été endommagé par
l’eau.
@ Si le véhicule nautique est resté chaviré pen-
dant 5 minutes ou plus, il se peut que de l’air
ait pénétré dans le système d’injection d’hui-
le. Laissez le moteur coupé, ou ne naviguez
qu’à régime embrayé, pendant 10 minutes
après avoir redressé le véhicule nautique.
Cela permettra à toute trace d’air de s’éva-
cuer.
@
UF0M84A0.book Page 57 Monday, August 5, 2002 1:23 PM
