2003 Peugeot 307 SW Инструкция по эксплуатации (in Russian)

14-04-2003
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
149

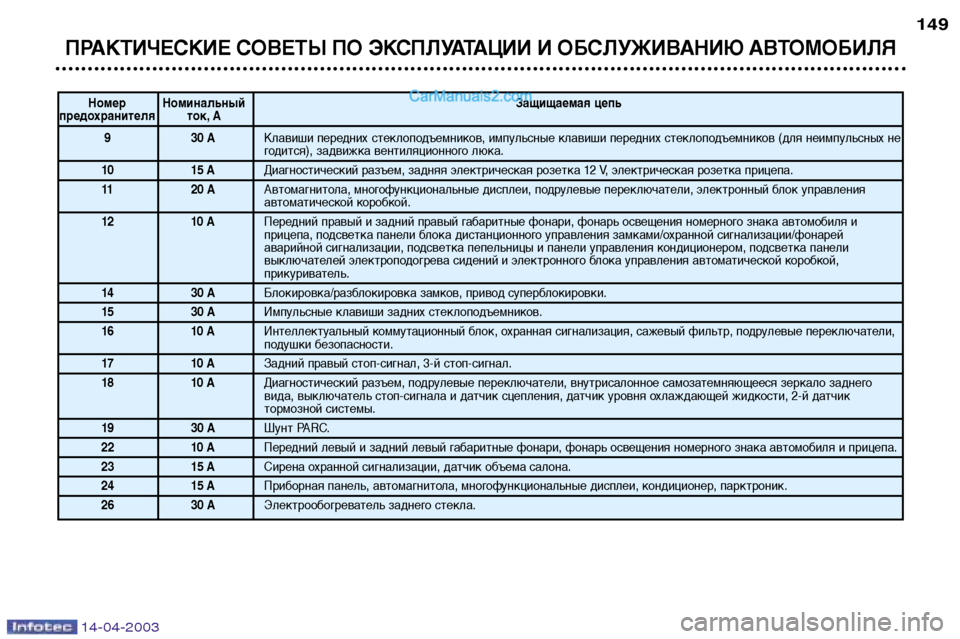

Номер Номинальный Защищаемая цепьпредохранителя ток, А
9 30 A Клавиши передних стеклоподъемников, импульсные клавиши передних стеклоподъемников (для неимпульсных не
годится), задвижка вентиляционного люка.
10 15 A Диагностический разъем, задняя электрическая розетка 12 V, электрическая розетка прицепа.
11 20 A Автомагнитола, многофункциональные дисплеи, подрулевые переключатели, электронный блок управления
автоматической коробкой.
12 10 A Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и
прицепа, подсветка панели блока дистанционного управления замками/охранной сигнализации/фонарей
аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, подсветка панели
выключателей электроподогрева сидений и электронного блока управления автоматической коробкой,
прикуриватель.
14 30 AБлокировка/разблокировка замков, привод суперблокировки.
15 30 AИмпульсные клавиши задних стеклоподъемников.
16 10 A Интеллектуальный коммутационный блок, охранная сигнализация, сажевый фильтр, подрулевые переключатели,
подушки безопасности.
17 10 AЗадний правый стоп-сигнал, 3-й стоп-сигнал.
1810 A Диагностический разъем, подрулевые переключатели, внутрисалонное самозатемняющееся зеркало заднего
вида, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик
тормозной системы.
19 30 AШунт PARC.
22 10 A Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23 15 AСирена охранной сигнализации, датчик объема салона.
24 15 AПриборная панель, автомагнитола, многофункциональные дисплеи, кондиционер, парктроник.
26 30 A Электрообогреватель заднего стекла.

14-04-2003

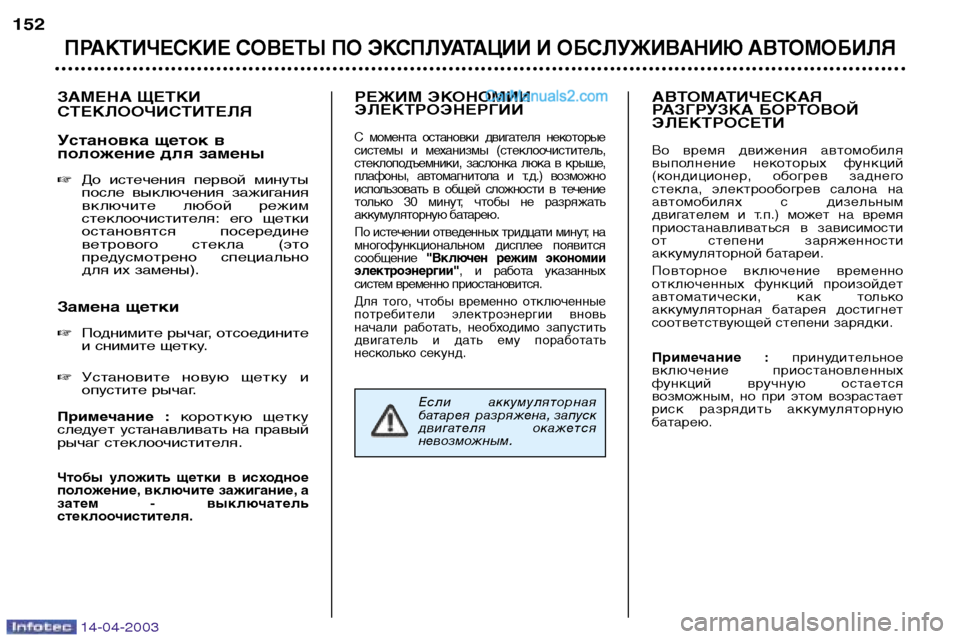

ЗАМЕНА ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Установка щеток в
положение для замены До истечения первой минуты
после выключения зажигания
включите любой режим
стеклоочистителя: его щетки
остановятся посередине
ветрового стекла (это
предусмотрено специально
для их замены).
Замена щетки  Поднимите рычаг, отсоедините
и снимите щетку.
 Установите новую щетку и
опустите рычаг.
Примечание : короткую щетку
следует устанавливать на правый
рычаг стеклоочистителя.
Чтобы уложить щетки в исходное
положение, включите зажигание, а
затем - выключательстеклоочистителя.
РЕЖИМ ЭКОНОМИИЭЛЕКТРОЭНЕРГИИ
С момента остановки двигателя некоторые
системы и механизмы (стеклоочиститель,
стеклоподъемники, заслонка люка в крыше,
плафоны, автомагнитола и т.д.) возможно
использовать в общей сложности в течение
только 30 минут, чтобы не разряжать
аккумуляторную батарею.
По истечении отведенных тридцати минут, на
многофункциональном дисплее появитсясообщение "Включен режим экономии
электроэнергии" , и работа указанных
систем временно приостановится.
Для того, чтобы временно отключенные
потребители электроэнергии вновь
начали работать, необходимо запустить
двигатель и дать ему поработать
несколько секунд.
АВТОМАТИЧЕСКАЯ
РАЗГРУЗКА БОРТОВОЙЭЛЕКТРОСЕТИ
Во время движения автомобиля
выполнение некоторых функций
(кондиционер, обогрев заднего
стекла, электрообогрев салона на
автомобилях с дизельным
двигателем и т.п.) может на время
приостанавливаться в зависимости
от степени заряженности
аккумуляторной батареи.
Повторное включение временно
отключенных функций произойдет
автоматически, как только
аккумуляторная батарея достигнет
соответствующей степени зарядки.
Примечание : принудительное
включение приостановленных
функций вручную остается
возможным, но при этом возрастает
риск разрядить аккумуляторную
батарею.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
152
Если аккумуляторная
батарея разряжена, запуск
двигателя окажется
невозможным.

14-04-2003
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Для заряда батареи с помощью зарядного устройства :
- отсоедините клеммы проводов от выводов батареи,
- зарядите аккумуляторную батарею, следуя инструкциям производителязарядного устройства,
- присоедините клеммы проводов к выводам батареи, начиная с провода (-),
- проверьте, чтобы клеммы проводов и выводы батареи были чистыми. В случае их сульфатации (белый или зеленоватый налет) отсоедините провода от
батареи и очистите клеммы проводов и выводы батареи.
Запуск двигателя от дополнительной батареи :
- присоедините красный соединительный провод к выводам (+) обеих батарей,
- присоедините один конец черного или зеленого соединительного провода к выводу (-) дополнительной батареи,
- присоедините другой конец черного или зеленого соединительного провода к массовой детали автомобиля, расположенной как можно дальше от его
батареи.
Включите стартер и запустите двигатель.
Дождитесь устойчивой работы двигателя на холостом ходу и снимите
соединительные провода.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
153
-Запрещено отсоединять провода от
батареи при
работающем двигателе.
- При заряде батареи следует обязательно отсоединить от нее
провода.
- Каждый раз после присоединения батареи
включите зажигание и
подождите 1 минуту перед тем,
как запускать двигатель. Это
необходимо для инициализации
электронных систем. При
наличии каких-либо нарушений
в работе электрооборудования
после установки
аккумуляторной батареи
следует проконсультироваться
на сервисной станции ПЕЖО.
Если автомобиль не эксплуатируется более одного месяца, рекомендуется отсоединить аккумуляторную батарею.

14-04-2003

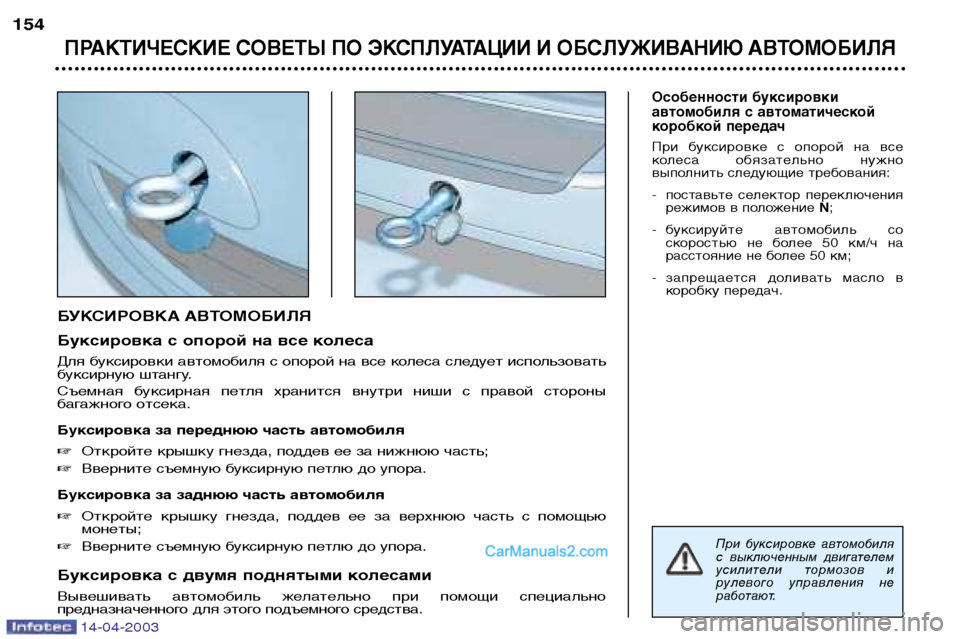

БУКСИРОВКА АВТОМОБИЛЯ
Буксировка с опорой на все колеса
Для буксировки автомобиля с опорой на все колеса следует использовать
буксирную штангу.
Съемная буксирная петля хранится внутри ниши с правой стороны
багажного отсека.
Буксировка за переднюю часть автомобиля Откройте крышку гнезда, поддев ее за нижнюю часть;
 Вверните съемную буксирную петлю до упора.
Буксировка за заднюю часть автомобиля Откройте крышку гнезда, поддев ее за верхнюю часть с помощью монеты;
 Вверните съемную буксирную петлю до упора.
Буксировка с двумя поднятыми колесами
Вывешивать автомобиль желательно при помощи специально
предназначенного для этого подъемного средства.
Особенности буксировки
автомобиля с автоматической
коробкой передач
При буксировке с опорой на все
колеса обязательно нужно
выполнить следующие требования:
- поставьте селектор переключения режимов в положение N;
- буксируйте автомобиль со скоростью не более 50 км/ч на
расстояние не более 50 км;
- запрещается доливать масло в коробку передач.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
154
При буксировке автомобиля
с выключенным двигателем
усилители тормозов и
рулевого управления не
работают.

14-04-2003
БУКСИРОВКА ГРУЗОВОГО,
ЖИЛОГО ПРИЦЕПА, КАТЕРА ...
Используйте только буксирные
устройства фирмы ПЕЖО,
протестированные и одобренные для
установки на Вашем автомобиле.
Монтаж буксирного устройства
необходимо производить на
сервисной станции ПЕЖО.
Ваш автомобиль предназначен для
перевозки пассажиров и багажа,
однако он также может
использоваться для буксировкиприцепа.
При буксировке прицепа автомобиль
испытывает повышенные нагрузки, а
от водителя требуется повышенное
внимание.
При подъеме в гору плотность
воздуха уменьшается, что приводит
к снижению мощности двигателя.
Необходимо уменьшать массу
буксируемого прицепа на 10% при
подъеме на каждую 1 000 метров.Рекомендации по вождению
Размещение груза :
размещайте груз
внутри прицепа так, чтобы наиболее
тяжелые предметы располагались
как можно ближе к оси и чтобы
нагрузка на буксирное устройство
была близка к максимально
разрешенной, но ни в коем случае не
превышала ее.
Охлаждение двигателя : при
буксировке прицепа увеличивается
температура охлаждающей
жидкости. Вентилятор системы
охлаждения двигателя приводится
электродвигателем, поэтому его
охлаждающая способность не
зависит от режима работы
двигателя. В связи с этим для
снижения температуры двигателя
используйте повышенные передачи и
снижайте скорость автомобиля.
Максимальный вес прицепа, который
можно буксировать на затяжном
подъеме, зависит от крутизны
подъема и температуры
атмосферного воздуха.
В любом случае, внимательно
следите за температурой
охлаждающей жидкости.
В случае загорания сигнализатора
перегрева охлаждающей жидкости
остановитесь и выключите
зажигание, как только это позволят
условия движения. Шины :
проверьте давление воздуха
в шинах автомобиля и прицепа и, при
необходимости, доведите его до
рекомендуемых значений.
Тормоза : при буксировке прицепа
тормозной путь увеличивается.
Освещение : проверьте систему
электрического освещения и
сигнализации прицепа.
Боковой ветер : при буксировке
прицепа учитывайте повышенную
восприимчивость к ветру из-за
увеличившейся парусности.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
155

14-04-2003

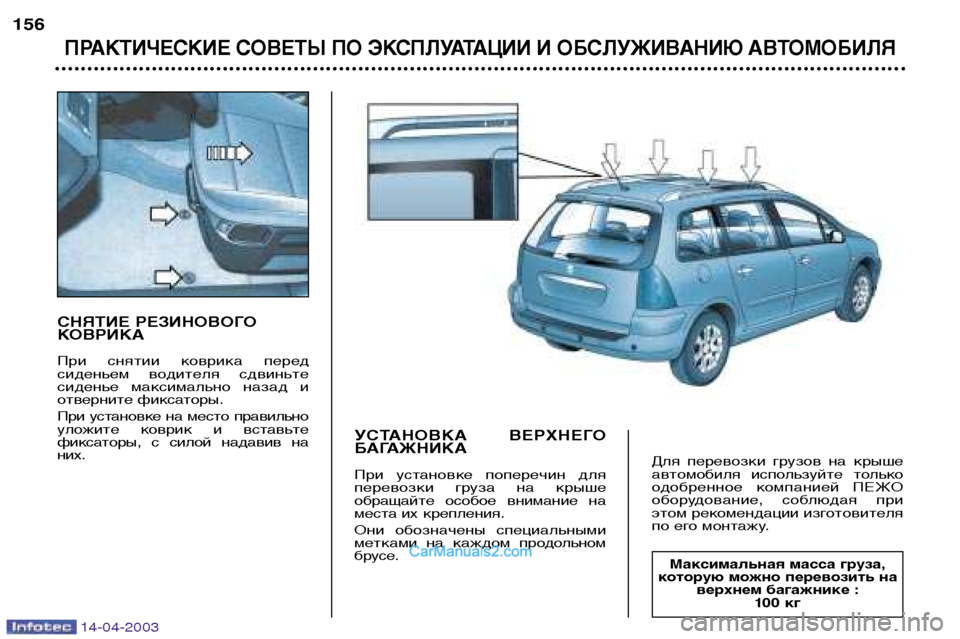

СНЯТИЕ РЕЗИНОВОГО
КОВРИКА
При снятии коврика перед
сиденьем водителя сдвиньте
сиденье максимально назад и
отверните фиксаторы.
При установке на место правильно
уложите коврик и вставьте
фиксаторы, с силой надавив наних.УСТАНОВКА ВЕРХНЕГО
БАГАЖНИКА
При установке поперечин для
перевозки груза на крыше
обращайте особое внимание на
места их крепления.
Они обозначены специальными
метками на каждом продольном
брусе.Для перевозки грузов на крыше
автомобиля используйте только
одобренное компанией ПЕЖО
оборудование, соблюдая при
этом рекомендации изготовителя
по его монтажу.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
156
Максимальная масса груза,
которую можно перевозить на верхнем багажнике : 100 кг

14-04-2003
ВИДЕООБОРУДОВАНИЕ
Комплект видеооборудования позволит находящимся сзади пассажирам
приятно скоротать время за просмотром интересного фильма или за
увлекательной игрой - для этого в машине имеется DVD-проигрыватель и
игровая дека, расположенная между передними сиденьями.
В комплекте имеются :
- цветной 7-дюймовый ЖК монитор 16/9, регулируемый в трех плоскостях,
- две пары беспроводных HF аудионаушников,
- съемная подставка,
- три аудио/видеоразъема на неподвижном корпусе и в перчаточномящике.
Монитор и подставку можно рассоединить и сложить в отдельные чехлы.
К бортовому видеооборудованию можно подключать любые источники
аудио/видеоинформации, совместимые со стандартом PAL/NTSC: DVD-
проигрыватель, видеокамеру, игровой плейер и т.д.
Все они подключаются либо при помощи трех аудио/видеоразъемов AV 1в
перчаточном ящике, либо при помощи разъемов AV2 на неподвижном
корпусе.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
157

14-04-2003

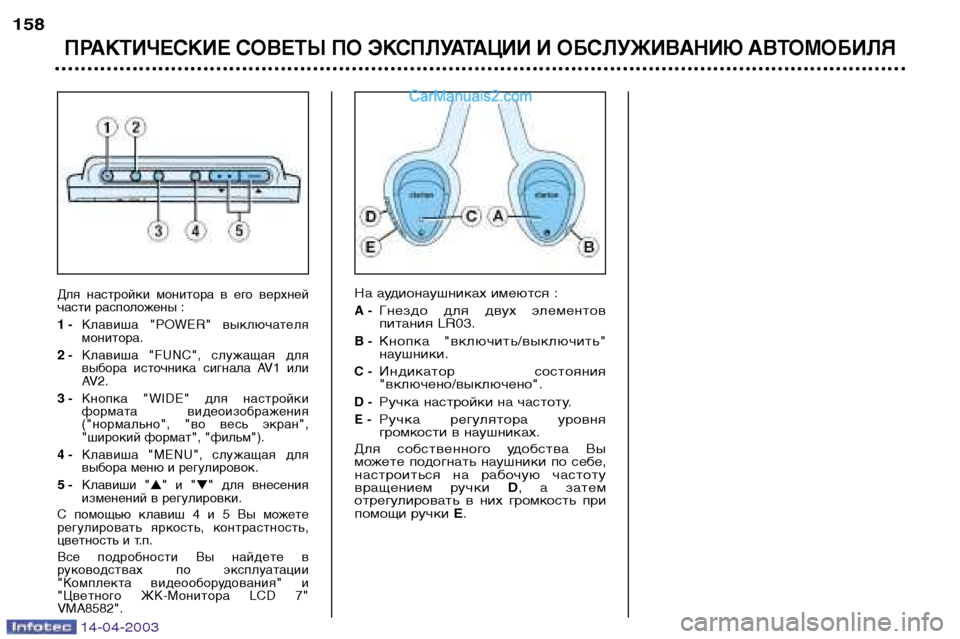

На аудионаушниках имеются :
A -Гнездо для двух элементов
питания LR03.
B -Кнопка "включить/выключить"
наушники.
C -Индикатор состояния"включено/выключено".
D -Ручка настройки на частоту.
E -Ручка регулятора уровня
громкости в наушниках.
Для собственного удобства Вы
можете подогнать наушники по себе,
настроиться на рабочую частоту
вращением ручки D, а затем
отрегулировать в них громкость при
помощи ручки E.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
158
Для настройки монитора в его верхней
части расположены :
1 - Клавиша "POWER" выключателя
монитора.
2 - Клавиша "FUNC", служащая для
выбора источника сигнала AV1 или
AV2.
3 - Кнопка "WIDE" для настройки
формата видеоизображения
("нормально", "во весь экран",
"широкий формат", "фильм").
4 - Клавиша "MENU", служащая для
выбора меню и регулировок.
5 - Клавиши " " и " " для внесения
изменений в регулировки.
С помощью клавиш 4 и 5 Вы можете
регулировать яркость, контрастность,
цветность и т.п.
Все подробности Вы найдете в
руководствах по эксплуатации
"Комплекта видеооборудования" и
"Цветного ЖК-Монитора LCD 7"VMA8582".
