2003 Peugeot 206 SW Instruktionsbog (in Danish)

26-05-2003
PRAKTISKE OPLYSNINGER133
Baglygter (hatchback, 206 RC) Clips sidebekl¾dningen af i bagage- rummet. Skru vingem¿trikken af.Fjern lygtehuset.
Tryk pΠfjederen
A, og frakobl stik-
ket.
Tag skumgummidelen ud.Spred fligene B, og fjern pladen, der
holder p¾rerne. Udskift den defekte p¾re.
Ved monteringfatningen og lygte- glasset s¾ttes rigtigt pŒ plads.
Hatchback, 206 RC 206 SW
1. Blinklys P 21 W.
2. Baklys P 21 W.
3. Stoplys/parkeringslys P 21/5 W.Baglygter (206 SW) Fjern det ¿verste af bagagerummets bekl¾dning med en m¿nt. L¿sn de to vingeskruer med hjul- n¿glen, hvis det er n¿dvendigt.
Tag lygtehuset ud.Afbryd stikket. Spred fligene 1, og
tag p¾reholderpladen 2ud.
Udskift den defekte p¾re. Efter montering af en ny p¾re s¾t- tes bagagerummets bekl¾dningfast igen nedefra ved at clipse den¿verste del fast.

26-05-2003
PRAKTISKE OPLYSNINGER
134
TŒgeforlygter H1 55 W
Tryk pŒ d¾kslet for at fŒ adgang til lygterne. Drej lŒget for at afmontere det.Frakobl p¾ren.Klem lŒsefjederen for at fjerne p¾ren.
Tredje stoplys 5 p¾rer W 5 W (hatchback, 206 RC)
Ved hj¾lp af 10 mm n¿glen skrues de 2 skruer Aaf.
Fjern lygtehuset. Klem lŒsefjederne Bfor at fjerne
p¾reholderne.Udskift den defekte p¾re.
Tredje stoplys (206 SW)
Det er udstyret med lysdioder.
Kontakt et PEUGEOT v¾rksted i
tilf¾lde af problemer.

26-05-2003
PRAKTISKE OPLYSNINGER135
TŒgebaglygte P 21 W Fjern lygtehuset. Drej fatningen en kvart omgang, og fjern den. Udskift p¾ren. Nummerpladelys W 5 W S¾t en lille skruetr¾kker i et af de udvendige huller pŒ den gennemsig-
tige plastbeskytter. Skub den gennemsigtige plastbe- skytter udad og af. Fjern den gennemsigtige plastbe-
skytter. Udskift den defekte p¾re.

26-05-2003
UDSKIFTNING AF EN SIKRING Sikringsboksene er placeret under instrumentbordet og i motorrummet. Sikringsboks instrumentbord Drej skruen en kvart omgang med en m¿nt og fjern lŒget for at fŒadgang til sikringerne. De ekstra sikringer og tangen Aer
placeret indvendigt i lŒget til instru- mentbordets sikringsboks.
PRAKTISKE OPLYSNINGER
136
Afmontering og montering af en sikring F¿r en sikring udskiftes, skal Œrsagen til fejlen f¿rst konstateres og afhj¾lpes. Nummeret pŒ sikringerne er angivet pŒ sikringsboksen. Brug tangen A.
Udskift altid en defekt sikring med en sikring af tilsvarende styrke (angivet forskellige steder afh¾ngigt af sikringen).
I orden
Tangen A Defekt

PRAKTISKE OPLYSNINGER
138
Bilens el-anl¾g er kon- strueret til at fungere fejlfritmed det elektriske stan-
dard- og ekstraudstyr.
Sp¿rg din PEUGEOT forhandler,
f¿r du monterer andet el-udstyr. Forskellige elektriske tilbeh¿rs- dele og den mŒde, udstyretinstalleres pŒ, kan forŒrsagealvorlige funktionsfejl pŒ bilen.Det vedr¿rer is¾r de elektroniskekredsl¿b, radiomodtagelsen ogladestr¿mkredsen. PEUGEOT yder ingen reklamati- onsret for udbedring af funktions-fejl forŒrsaget af, at der er mon-teret og anvendt elektrisk udstyr -specielt ved str¿mforbrug over
10 mA - som ikke er leveret eller
anbefalet af PEUGEOT og/eller
ikke er monteret af et autoriseretPEUGEOT v¾rksted efter de
g¾ldende forskrifter. PEUGEOTyder heller ingen erstatning ellerrefunderer reparationsudgifterne.
* Ved en overskridelse af maksimal str¿mstyrke er sikringerne en ekstra beskyt- telse for de elektriske systemer. Alle reparationer skal udf¿res hos en autori-
seret PEUGEOT forhandler.
Sikring nr. Styrke Sikret str¿mkreds
1* 20 A Motorbl¾seraggregat
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Str¿mforsyning til intelligent sikringsboks
5* 70 A Str¿mforsyning til intelligent sikringsboks
6* Ð Ikke anvendt
7* 30 A Str¿mforsyning til ratlŒskontakt
8* Ð Ikke anvendt
Sikringsboks motorrum Luk d¾kslet ordentligt efter udskiftning af en sikring.
eller
26-05-2003

26-05-2003
PRAKTISKE OPLYSNINGER139
Sikring nr Styrke
Sikret str¿mkreds
1 10 A Forvarmerrel¾ (Diesel) - Sonde for vand i br¾ndstof - Baklys kontakt - Hastighedsf¿ler - LuftmassemŒler (diesel)
2 15 A Magnetventil kanister - Br¾ndstofpumpe
3 10 A ABS/ESP-computer - ESP-stopkontakt
4 10 A Automatgear-computer - Motorcomputer
5 Ð Fri6 15 A TŒgeforlygter
7 20 A Pumpe til lygtevasker
8 20 A Rel¾ motorbl¾seraggregat - Motorcomputer - Diesel indspr¿jtningspumpe - H¿jtryksregulator br¾ndstof - Magnetventil til motorkontrol
9 15 A Venstre n¾rlys
10 15 A H¿jre n¾rlys 11 10 A Venstre fjernlys
12 15 A H¿jre fjernlys
13 15 A Horn
14 10 A Pumper til vinduesvasker for og bag
15 30 A Spj¾ldhusvarmer - Diesel indspr¿jtningspumpe - Lambda-sonde - Motorcomputer - LuftmassemŒler - T¾ndspole - Magnetventil til motorkontrol - Forvarmning af diesel - indspr¿jtningsdyser - Magnetventil til variabel fordeling til motor (206 RC) - Magnetventil tilvariabelt luftindtag motor (206 RC)
16 30 A Rel¾ luftpumpe
17 30 A Vinduesvisker, h¿j og lav hastighed
18 40 A Bl¾ser klimaanl¾g

26-05-2003
UDSKIFTNING AF EN SIKRING Sikringsboksene er placeret under instrumentbordet og i motorrummet. Sikringsboks instrumentbord Drej skruen en kvart omgang med en m¿nt og fjern lŒget for at fŒadgang til sikringerne. De ekstra sikringer og tangen Aer
placeret indvendigt i lŒget til instru- mentbordets sikringsboks.
PRAKTISKE OPLYSNINGER
136
Afmontering og montering af en sikring F¿r en sikring udskiftes, skal Œrsagen til fejlen f¿rst konstateres og afhj¾lpes. Nummeret pŒ sikringerne er angivet pŒ sikringsboksen. Brug tangen A.
Udskift altid en defekt sikring med en sikring af tilsvarende styrke (angivet forskellige steder afh¾ngigt af sikringen).
I orden
Tangen A Defekt

26-05-2003
PRAKTISKE OPLYSNINGER137

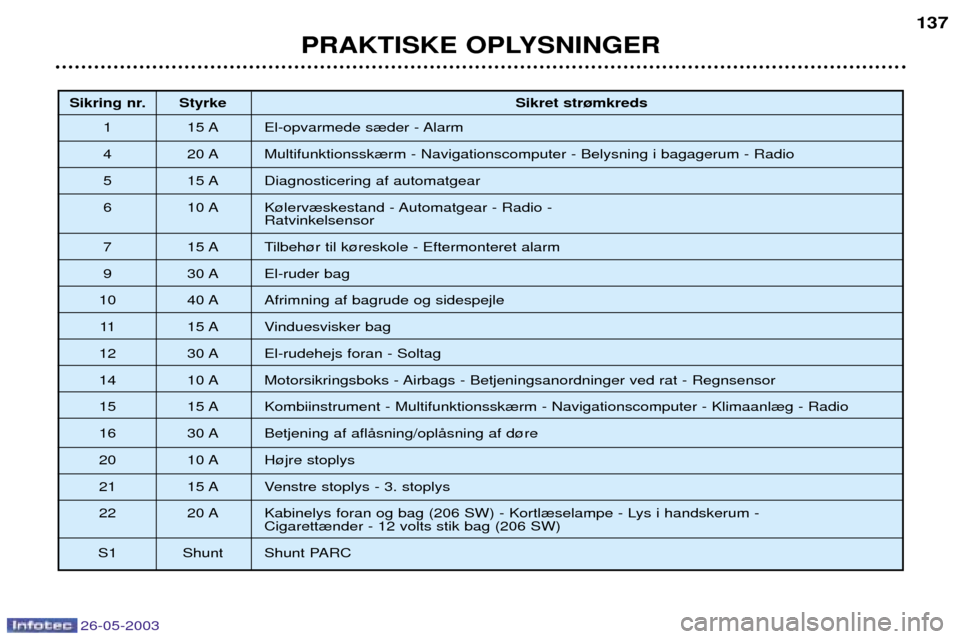

Sikring nr. Styrke
Sikret str¿mkreds
1 15 A El-opvarmede s¾der - Alarm
4 20 A Multifunktionssk¾rm - Navigationscomputer - Belysning i bagagerum - Radio
5 15 A Diagnosticering af automatgear
6 10 A K¿lerv¾skestand - Automatgear - Radio - Ratvinkelsensor
7 15 A Tilbeh¿r til k¿reskole - Eftermonteret alarm
9 30 A El-ruder bag
10 40 A Afrimning af bagrude og sidespejle
11 15 A Vinduesvisker bag
12 30 A El-rudehejs foran - Soltag
14 10 A Motorsikringsboks - Airbags - Betjeningsanordninger ved rat - Regnsensor
15 15 A Kombiinstrument - Multifunktionssk¾rm - Navigationscomputer - Klimaanl¾g - Radio
16 30 A Betjening af aflŒsning/oplŒsning af d¿re
20 10 A H¿jre stoplys
21 15 A Venstre stoplys - 3. stoplys
22 20 A Kabinelys foran og bag (206 SW) - Kortl¾selampe - Lys i handskerum - Cigarett¾nder - 12 volts stik bag (206 SW)
S1 Shunt Shunt PARC
