2003 Hyundai Matrix Manuale del proprietario (in Italian)

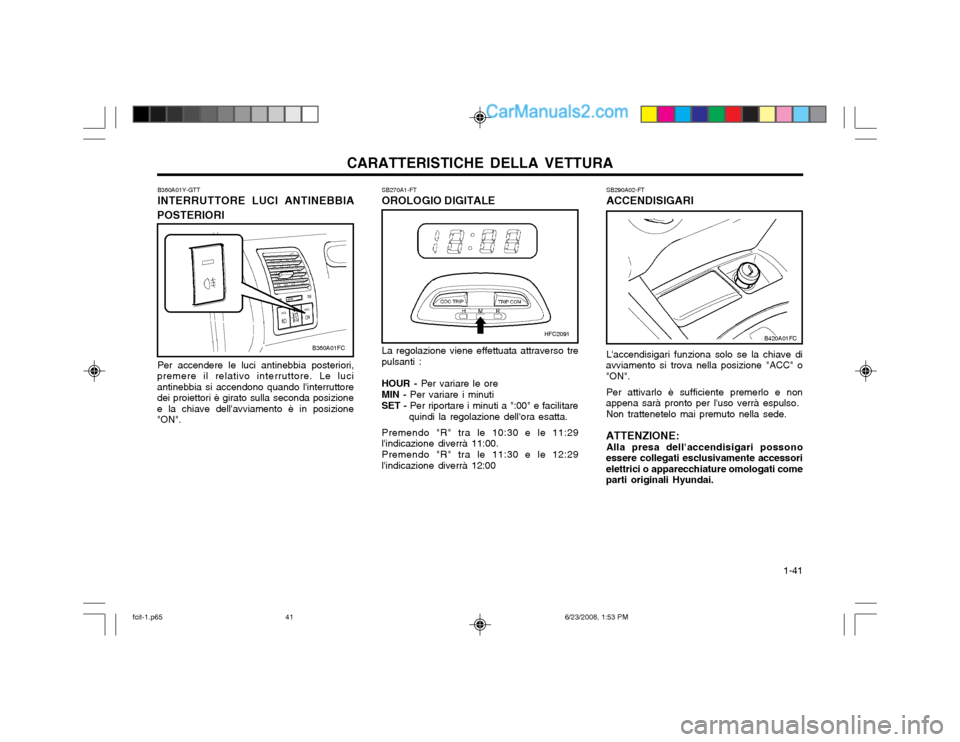

CARATTERISTICHE DELLA VETTURA 1-41
La regolazione viene effettuata attraverso tre
pulsanti :
HOUR - Per variare le ore
MIN - Per variare i minuti
SET - Per riportare i minuti a ":00" e facilitare
quindi la regolazione dell'ora esatta.
Premendo "R" tra le 10:30 e le 11:29
l'indicazione diverrà 11:00.
Premendo "R" tra le 11:30 e le 12:29
l'indicazione diverrà 12:00 SB290A02-FT ACCENDISIGARI
SB270A1-FTOROLOGIO DIGITALE
B360A01Y-GTTINTERRUTTORE LUCI ANTINEBBIA
POSTERIORI
Per accendere le luci antinebbia posteriori,
premere il relativo interruttore. Le luci antinebbia si accendono quando l'interruttoredei proiettori è girato sulla seconda posizionee la chiave dell'avviamento è in posizione"ON".
HFC2091
B360A01FCL'accendisigari funziona solo se la chiave di
avviamento si trova nella posizione "ACC" o "ON".
Per attivarlo è sufficiente premerlo e non
appena sarà pronto per l'uso verrà espulso.
Non trattenetelo mai premuto nella sede.
ATTENZIONE: Alla presa dell'accendisigari possono
essere collegati esclusivamente accessorielettrici o apparecchiature omologati comeparti originali Hyundai.
B420A01FC
fcit-1.p65 6/23/2008, 1:53 PM
41

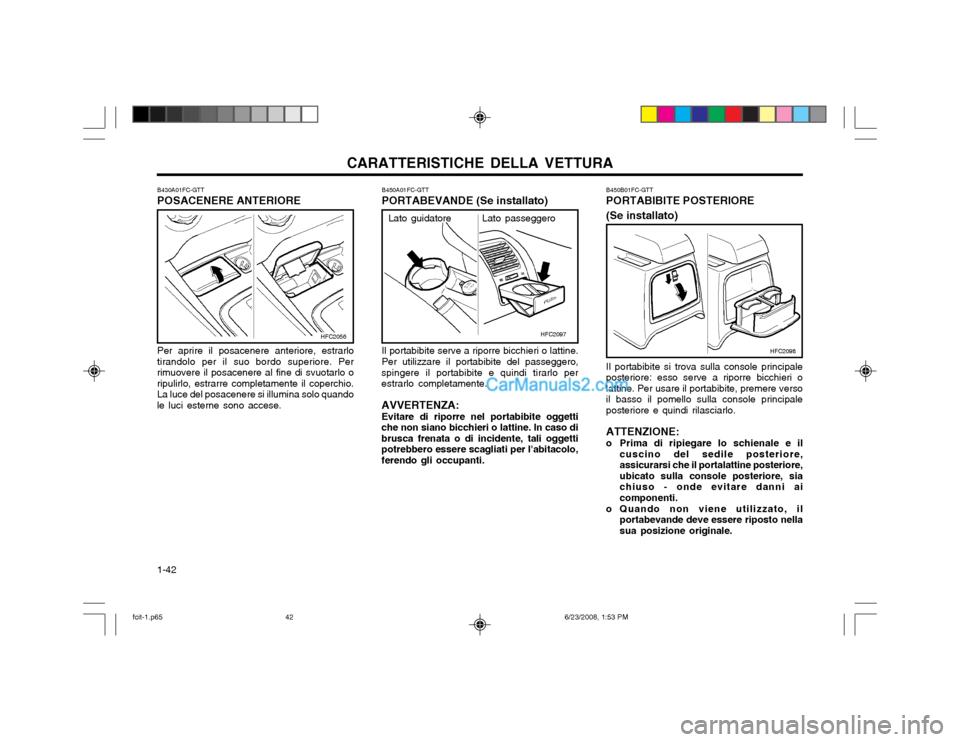

CARATTERISTICHE DELLA VETTURA
1-42 B450B01FC-GTT PORTABIBITE POSTERIORE (Se installato) Il portabibite si trova sulla console principale posteriore: esso serve a riporre bicchieri olattine. Per usare il portabibite, premere versoil basso il pomello sulla console principaleposteriore e quindi rilasciarlo. ATTENZIONE:
o Prima di ripiegare lo schienale e il cuscino del sedile posteriore, assicurarsi che il portalattine posteriore,ubicato sulla console posteriore, siachiuso - onde evitare danni aicomponenti.
o Quando non viene utilizzato, il portabevande deve essere riposto nellasua posizione originale.
B450A01FC-GTT PORTABEVANDE (Se installato) Il portabibite serve a riporre bicchieri o lattine. Per utilizzare il portabibite del passeggero,
spingere il portabibite e quindi tirarlo per estrarlo completamente. AVVERTENZA:
Evitare di riporre nel portabibite oggetti
che non siano bicchieri o lattine. In caso di brusca frenata o di incidente, tali oggettipotrebbero essere scagliati per l'abitacolo,ferendo gli occupanti.
B430A01FC-GTT POSACENERE ANTERIORE Per aprire il posacenere anteriore, estrarlo
tirandolo per il suo bordo superiore. Per rimuovere il posacenere al fine di svuotarlo oripulirlo, estrarre completamente il coperchio.La luce del posacenere si illumina solo quandole luci esterne sono accese.
HFC2056HFC2097
Lato guidatore Lato passeggero
HFC2098
fcit-1.p65
6/23/2008, 1:53 PM
42

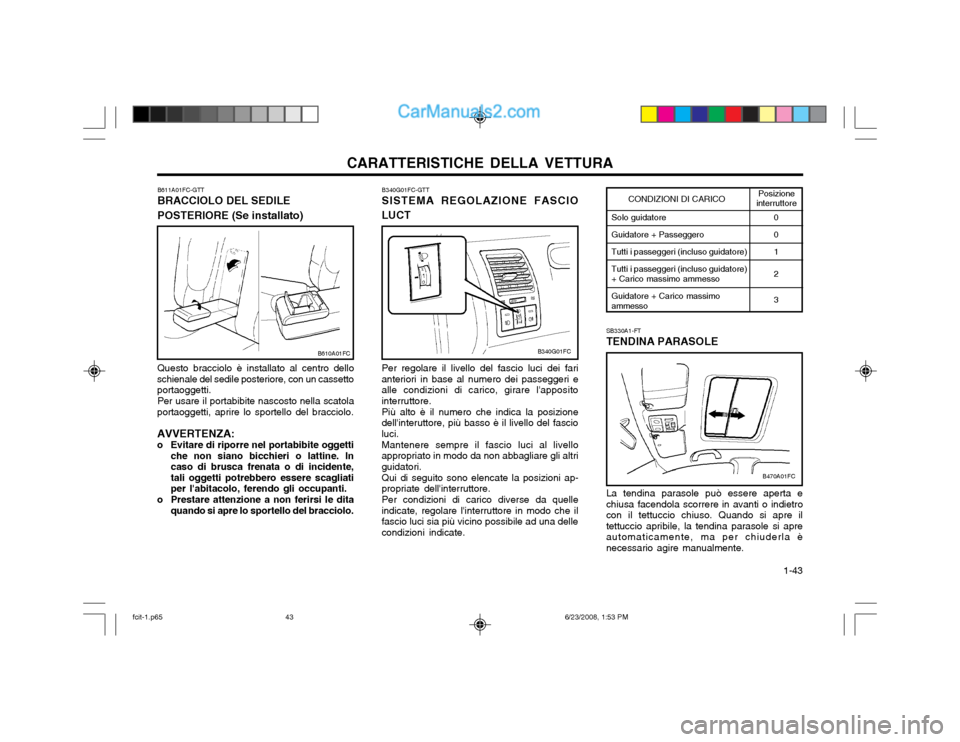

CARATTERISTICHE DELLA VETTURA 1-43
Solo guidatore Guidatore + Passeggero Tutti i passeggeri (incluso guidatore) Tutti i passeggeri (incluso guidatore) + Carico massimo ammesso Guidatore + Carico massimo ammesso
Posizione
interruttore
0 0 1 2 3
CONDIZIONI DI CARICO
B340G01FC-GTT SISTEMA REGOLAZIONE FASCIO
LUCT
Per regolare il livello del fascio luci dei fari
anteriori in base al numero dei passeggeri e alle condizioni di carico, girare l'appositointerruttore.
Più alto è il numero che indica la posizione
dell'interuttore, più basso è il livello del fascioluci.
Mantenere sempre il fascio luci al livello
appropriato in modo da non abbagliare gli altriguidatori.
Qui di seguito sono elencate la posizioni ap-
propriate dell'interruttore.
Per condizioni di carico diverse da quelle
indicate, regolare l'interruttore in modo che ilfascio luci sia più vicino possibile ad una dellecondizioni indicate.
B611A01FC-GTT BRACCIOLO DEL SEDILE
POSTERIORE (Se installato) Questo bracciolo è installato al centro dello
schienale del sedile posteriore, con un cassetto portaoggetti.
Per usare il portabibite nascosto nella scatola
portaoggetti, aprire lo sportello del bracciolo. AVVERTENZA:
o Evitare di riporre nel portabibite oggetti che non siano bicchieri o lattine. Incaso di brusca frenata o di incidente,tali oggetti potrebbero essere scagliatiper l'abitacolo, ferendo gli occupanti.
o Prestare attenzione a non ferirsi le dita quando si apre lo sportello del bracciolo.
B610A01FCB340G01FC
SB330A1-FT TENDINA PARASOLE La tendina parasole può essere aperta e chiusa facendola scorrere in avanti o indietrocon il tettuccio chiuso. Quando si apre iltettuccio apribile, la tendina parasole si apreautomaticamente, ma per chiuderla ènecessario agire manualmente.
B470A01FC
fcit-1.p65 6/23/2008, 1:53 PM
43

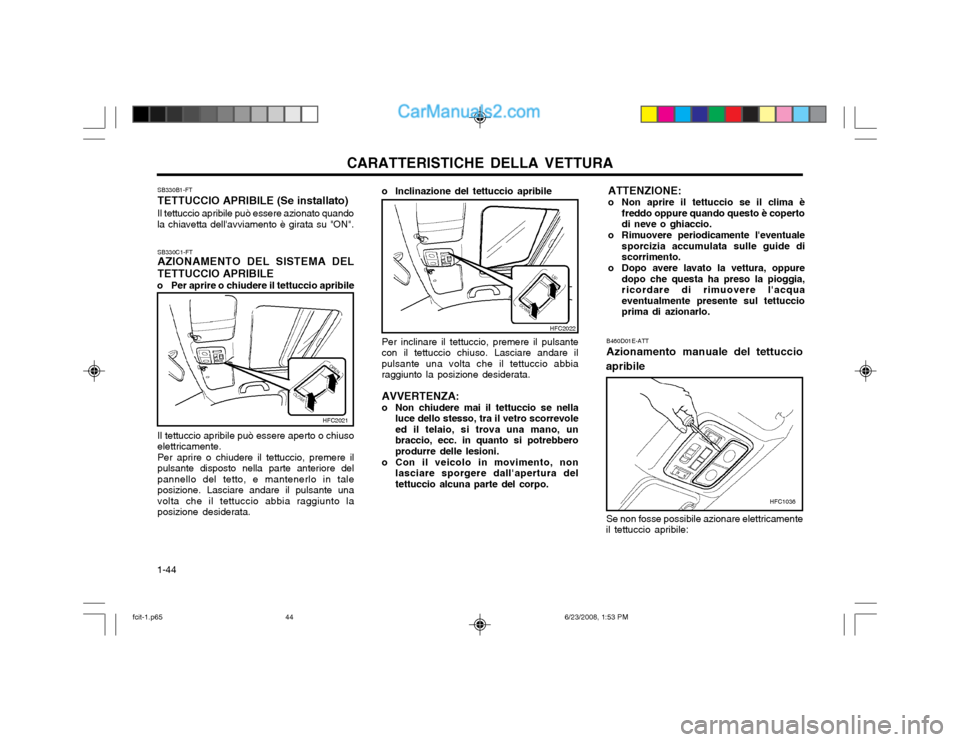

CARATTERISTICHE DELLA VETTURA
1-44
ATTENZIONE:
o Non aprire il tettuccio se il clima è freddo oppure quando questo è coperto di neve o ghiaccio.
o Rimuovere periodicamente l'eventuale sporcizia accumulata sulle guide discorrimento.
o Dopo avere lavato la vettura, oppure dopo che questa ha preso la pioggia,ricordare di rimuovere l'acquaeventualmente presente sul tettuccioprima di azionarlo.
B460D01E-ATT Azionamento manuale del tettuccio
apribile
HFC1036
Se non fosse possibile azionare elettricamente
il tettuccio apribile:
o Inclinazione del tettuccio apribile Per inclinare il tettuccio, premere il pulsante con il tettuccio chiuso. Lasciare andare ilpulsante una volta che il tettuccio abbiaraggiunto la posizione desiderata. AVVERTENZA:
o Non chiudere mai il tettuccio se nella
luce dello stesso, tra il vetro scorrevole ed il telaio, si trova una mano, unbraccio, ecc. in quanto si potrebberoprodurre delle lesioni.
o Con il veicolo in movimento, non lasciare sporgere dall'apertura deltettuccio alcuna parte del corpo.
SB330B1-FT TETTUCCIO APRIBILE (Se installato)Il tettuccio apribile può essere azionato quando la chiavetta dell'avviamento è girata su "ON". SB330C1-FT AZIONAMENTO DEL SISTEMA DEL TETTUCCIO APRIBILE
o Per aprire o chiudere il tettuccio apribile
Il tettuccio apribile può essere aperto o chiuso elettricamente.Per aprire o chiudere il tettuccio, premere ilpulsante disposto nella parte anteriore delpannello del tetto, e mantenerlo in taleposizione. Lasciare andare il pulsante unavolta che il tettuccio abbia raggiunto laposizione desiderata.
HFC2022
HFC2021
fcit-1.p65 6/23/2008, 1:53 PM
44

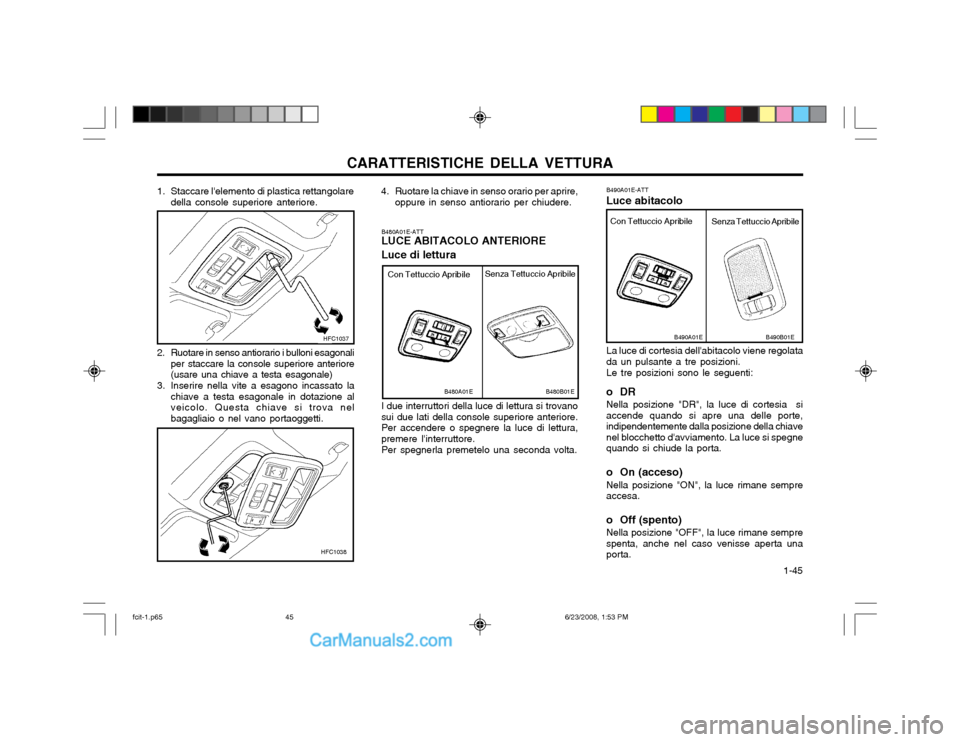

CARATTERISTICHE DELLA VETTURA 1-45
B480A01E-ATT LUCE ABITACOLO ANTERIORE Luce di lettura I due interruttori della luce di lettura si trovano sui due lati della console superiore anteriore.Per accendere o spegnere la luce di lettura,premere l'interruttore. Per spegnerla premetelo una seconda volta.
HFC1037
1. Staccare l'elemento di plastica rettangolare
della console superiore anteriore.
2. Ruotare in senso antiorario i bulloni esagonali per staccare la console superiore anteriore (usare una chiave a testa esagonale)
3. Inserire nella vite a esagono incassato la chiave a testa esagonale in dotazione alveicolo. Questa chiave si trova nelbagagliaio o nel vano portaoggetti. 4. Ruotare la chiave in senso orario per aprire,
oppure in senso antiorario per chiudere.
B480A01EB480B01E
Con Tettuccio Apribile Senza Tettuccio Apribile
HFC1038 La luce di cortesia dell'abitacolo viene regolata da un pulsante a tre posizioni. Le tre posizioni sono le seguenti:
oDR Nella posizione "DR", la luce di cortesia si accende quando si apre una delle porte,indipendentemente dalla posizione della chiavenel blocchetto d'avviamento. La luce si spegnequando si chiude la porta.
o On (acceso) Nella posizione "ON", la luce rimane sempre accesa.
o Off (spento) Nella posizione "OFF", la luce rimane sempre spenta, anche nel caso venisse aperta unaporta.
B490A01E-ATT Luce abitacolo
B490A01EB490B01E
Con Tettuccio Apribile
Senza Tettuccio Apribile
fcit-1.p65 6/23/2008, 1:53 PM
45

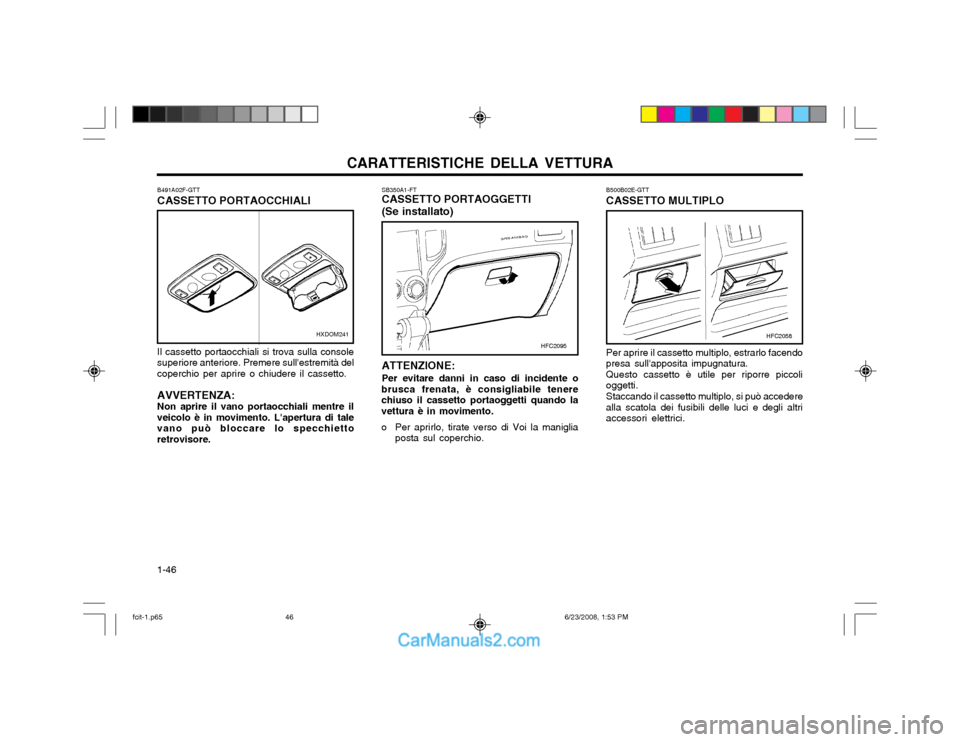

CARATTERISTICHE DELLA VETTURA
1-46 B500B02E-GTT CASSETTO MULTIPLO Per aprire il cassetto multiplo, estrarlo facendo presa sull'apposita impugnatura.Questo cassetto è utile per riporre piccolioggetti. Staccando il cassetto multiplo, si può accedere alla scatola dei fusibili delle luci e degli altriaccessori elettrici.
SB350A1-FT CASSETTO PORTAOGGETTI (Se installato) ATTENZIONE: Per evitare danni in caso di incidente o
brusca frenata, è consigliabile tenere chiuso il cassetto portaoggetti quando lavettura è in movimento.
o Per aprirlo, tirate verso di Voi la maniglia posta sul coperchio.
B491A02F-GTT CASSETTO PORTAOCCHIALI Il cassetto portaocchiali si trova sulla console superiore anteriore. Premere sull'estremità delcoperchio per aprire o chiudere il cassetto. AVVERTENZA: Non aprire il vano portaocchiali mentre il veicolo è in movimento. L'apertura di talevano può bloccare lo specchiettoretrovisore.
HXDOM241HFC2058HFC2095
fcit-1.p65
6/23/2008, 1:53 PM
46

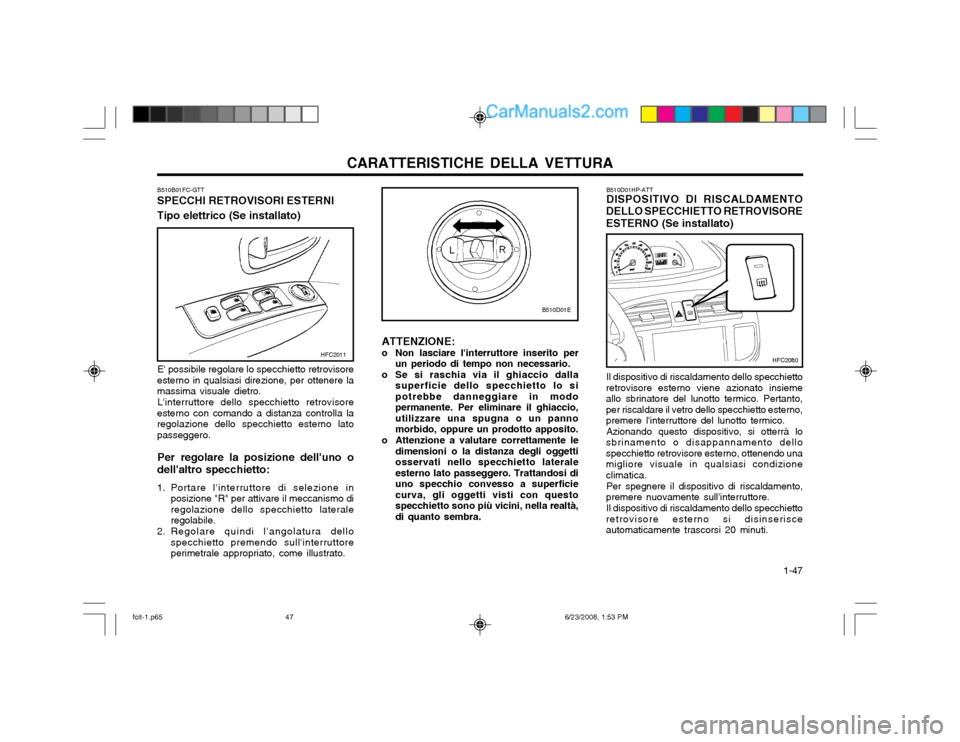

CARATTERISTICHE DELLA VETTURA 1-47
B510B01FC-GTT SPECCHI RETROVISORI ESTERNI Tipo elettrico (Se installato)
E' possibile regolare lo specchietto retrovisore
esterno in qualsiasi direzione, per ottenere la massima visuale dietro.
L'interruttore dello specchietto retrovisore
esterno con comando a distanza controlla laregolazione dello specchietto esterno latopasseggero.
Per regolare la posizione dell'uno o
dell'altro specchietto:
1. Portare l'interruttore di selezione in posizione "R" per attivare il meccanismo di regolazione dello specchietto lateraleregolabile.
2. Regolare quindi l'angolatura dello specchietto premendo sull'interruttoreperimetrale appropriato, come illustrato.
B510D01E
HFC2011ATTENZIONE:
o Non lasciare l'interruttore inserito per un periodo di tempo non necessario.
o Se si raschia via il ghiaccio dalla superficie dello specchietto lo si potrebbe danneggiare in modopermanente. Per eliminare il ghiaccio,utilizzare una spugna o un pannomorbido, oppure un prodotto apposito.
o Attenzione a valutare correttamente le dimensioni o la distanza degli oggettiosservati nello specchietto lateraleesterno lato passeggero. Trattandosi diuno specchio convesso a superficiecurva, gli oggetti visti con questospecchietto sono più vicini, nella realtà,di quanto sembra. B510D01HP-ATT DISPOSITIVO DI RISCALDAMENTO
DELLO SPECCHIETTO RETROVISORE ESTERNO (Se installato)
HFC2080
Il dispositivo di riscaldamento dello specchietto
retrovisore esterno viene azionato insieme allo sbrinatore del lunotto termico. Pertanto,per riscaldare il vetro dello specchietto esterno,premere l'interruttore del lunotto termico. Azionando questo dispositivo, si otterrà lo
sbrinamento o disappannamento dellospecchietto retrovisore esterno, ottenendo unamigliore visuale in qualsiasi condizioneclimatica.
Per spegnere il dispositivo di riscaldamento,
premere nuovamente sull'interruttore.
Il dispositivo di riscaldamento dello specchietto
retrovisore esterno si disinserisceautomaticamente trascorsi 20 minuti.
fcit-1.p65 6/23/2008, 1:53 PM
47

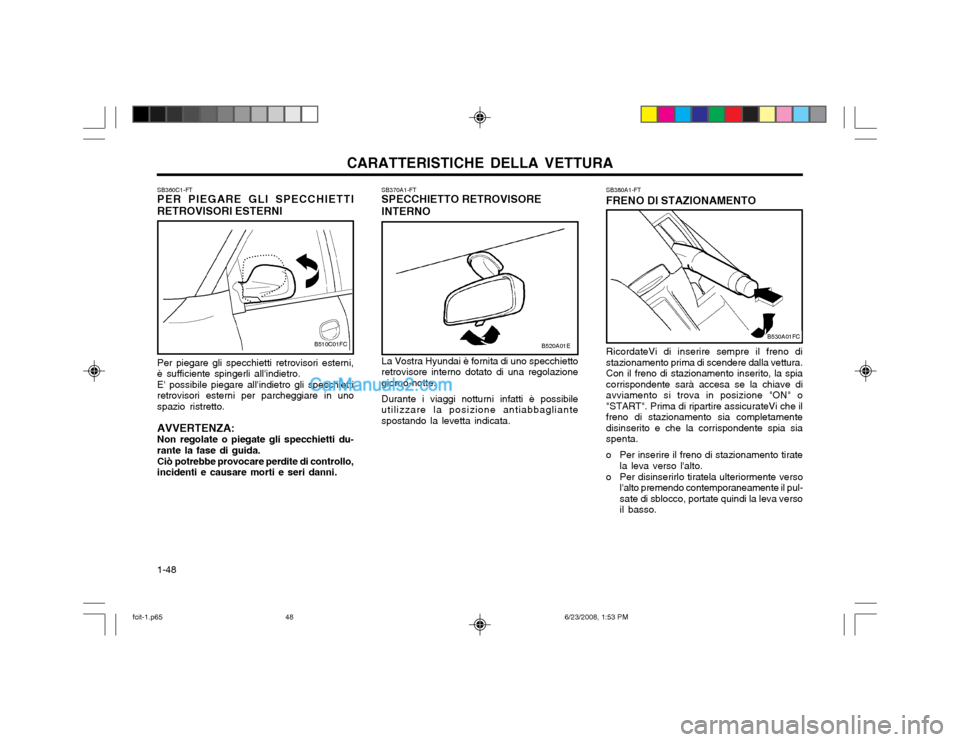

CARATTERISTICHE DELLA VETTURA
1-48 La Vostra Hyundai è fornita di uno specchietto retrovisore interno dotato di una regolazionegiorno-notte. Durante i viaggi notturni infatti è possibile utilizzare la posizione antiabbagliantespostando la levetta indicata.
SB370A1-FT SPECCHIETTO RETROVISORE INTERNO
SB380A1-FTFRENO DI STAZIONAMENTO RicordateVi di inserire sempre il freno di stazionamento prima di scendere dalla vettura.Con il freno di stazionamento inserito, la spiacorrispondente sarà accesa se la chiave diavviamento si trova in posizione "ON" o"START". Prima di ripartire assicurateVi che ilfreno di stazionamento sia completamentedisinserito e che la corrispondente spia siaspenta.
o Per inserire il freno di stazionamento tirate la leva verso l'alto.
o Per disinserirlo tiratela ulteriormente verso l'alto premendo contemporaneamente il pul-sate di sblocco, portate quindi la leva versoil basso.
B520A01E
SB360C1-FT PER PIEGARE GLI SPECCHIETTI
RETROVISORI ESTERNI
Per piegare gli specchietti retrovisori esterni, è sufficiente spingerli all'indietro.E' possibile piegare all'indietro gli specchiettiretrovisori esterni per parcheggiare in unospazio ristretto.
AVVERTENZA: Non regolate o piegate gli specchietti du-rante la fase di guida. Ciò potrebbe provocare perdite di controllo, incidenti e causare morti e seri danni.
B510C01FCB530A01FC
fcit-1.p65 6/23/2008, 1:53 PM
48
