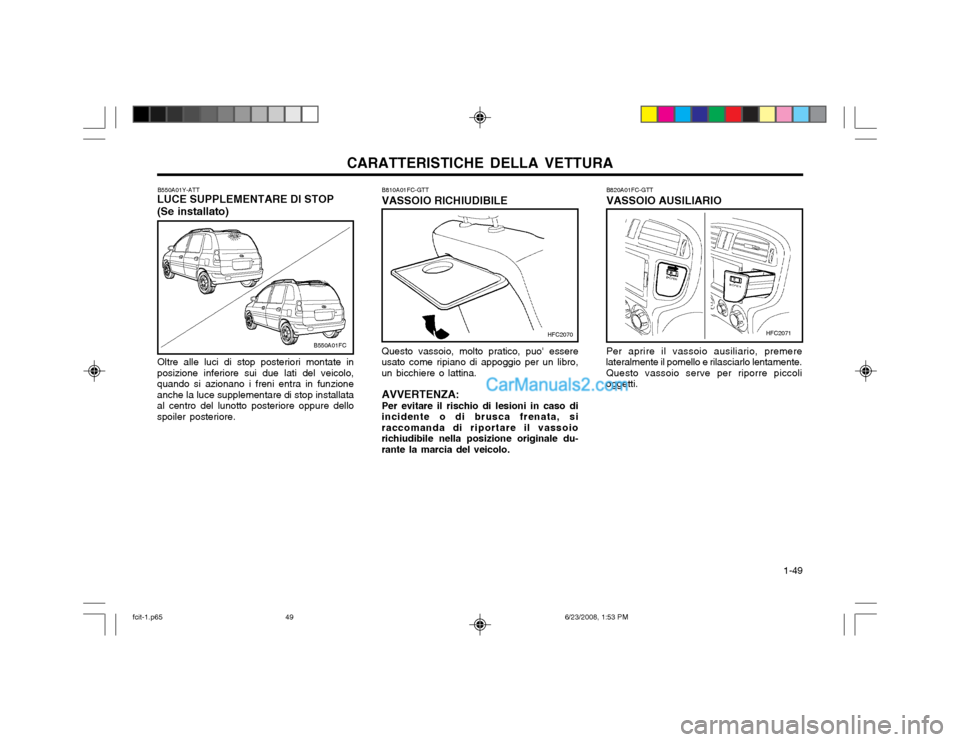

Page 57 of 146
CARATTERISTICHE DELLA VETTURA 1-49
B550A01Y-ATT
LUCE SUPPLEMENTARE DI STOP (Se installato)
Oltre alle luci di stop posteriori montate in
posizione inferiore sui due lati del veicolo, quando si azionano i freni entra in funzioneanche la luce supplementare di stop installataal centro del lunotto posteriore oppure dellospoiler posteriore.
B550A01FCHFC2070
B810A01FC-GTT VASSOIO RICHIUDIBILE Questo vassoio, molto pratico, puo' essere
usato come ripiano di appoggio per un libro, un bicchiere o lattina. AVVERTENZA: Per evitare il rischio di lesioni in caso di
incidente o di brusca frenata, si raccomanda di riportare il vassoiorichiudibile nella posizione originale du-rante la marcia del veicolo. B820A01FC-GTT VASSOIO AUSILIARIO
HFC2071
Per aprire il vassoio ausiliario, premere
lateralmente il pomello e rilasciarlo lentamente. Questo vassoio serve per riporre piccoli
oggetti.
fcit-1.p65 6/23/2008, 1:53 PM
49

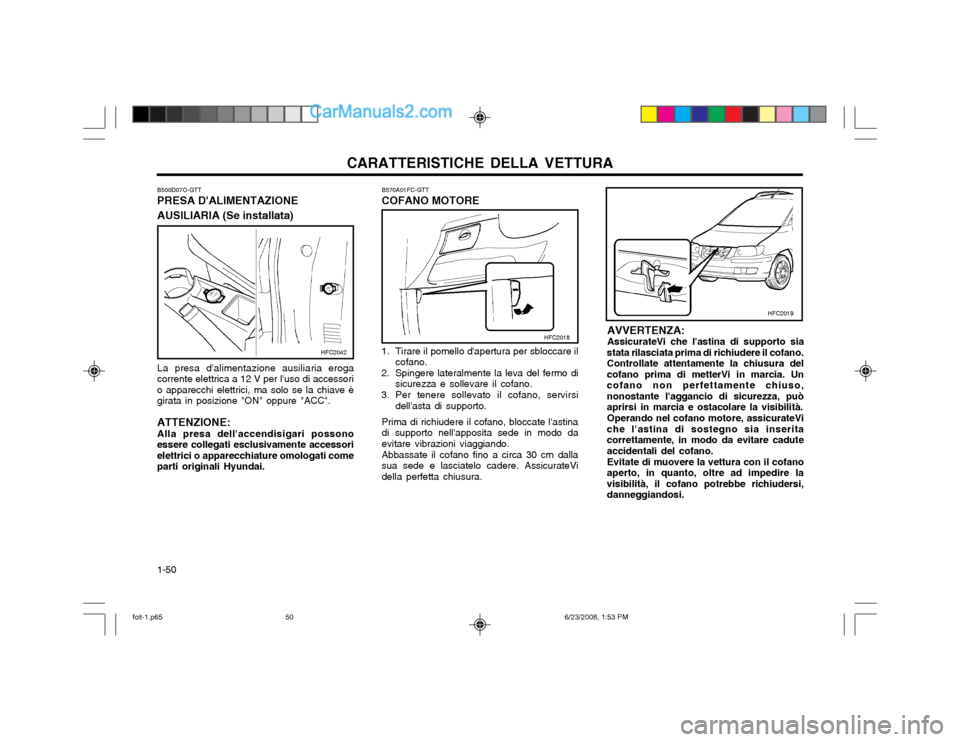

Page 58 of 146
CARATTERISTICHE DELLA VETTURA
1-50 AVVERTENZA: AssicurateVi che l'astina di supporto sia
stata rilasciata prima di richiudere il cofano.Controllate attentamente la chiusura delcofano prima di metterVi in marcia. Uncofano non perfettamente chiuso,nonostante l'aggancio di sicurezza, puòaprirsi in marcia e ostacolare la visibilità.
Operando nel cofano motore, assicurateVi
che l'astina di sostegno sia inseritacorrettamente, in modo da evitare caduteaccidentali del cofano.
Evitate di muovere la vettura con il cofano
aperto, in quanto, oltre ad impedire lavisibilità, il cofano potrebbe richiudersi,danneggiandosi.
B570A01FC-GTT COFANO MOTORE
1. Tirare il pomello d'apertura per sbloccare il cofano.
2. Spingere lateralmente la leva del fermo di sicurezza e sollevare il cofano.
3. Per tenere sollevato il cofano, servirsi dell'asta di supporto.
Prima di richiudere il cofano, bloccate l'astina di supporto nell'apposita sede in modo daevitare vibrazioni viaggiando. Abbassate il cofano fino a circa 30 cm dalla sua sede e lasciatelo cadere. AssicurateVidella perfetta chiusura.
HFC2042
B500D07O-GTT PRESA D'ALIMENTAZIONE AUSILIARIA (Se installata) La presa d'alimentazione ausiliaria eroga
corrente elettrica a 12 V per l'uso di accessori o apparecchi elettrici, ma solo se la chiave ègirata in posizione "ON" oppure "ACC". ATTENZIONE:
Alla presa dell'accendisigari possono
essere collegati esclusivamente accessori elettrici o apparecchiature omologati comeparti originali Hyundai.
HFC2018
HFC2019
fcit-1.p65 6/23/2008, 1:53 PM
50

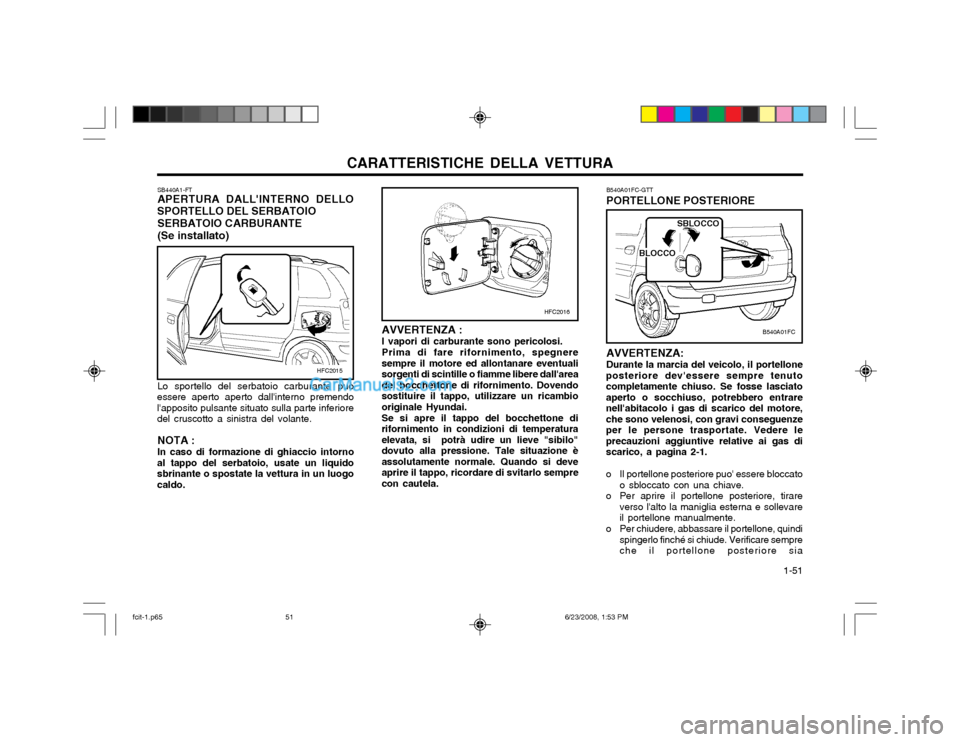

Page 59 of 146
CARATTERISTICHE DELLA VETTURA 1-51
B540A01FC-GTT PORTELLONE POSTERIORE AVVERTENZA: Durante la marcia del veicolo, il portellone
posteriore dev'essere sempre tenuto completamente chiuso. Se fosse lasciatoaperto o socchiuso, potrebbero entrarenell'abitacolo i gas di scarico del motore,che sono velenosi, con gravi conseguenzeper le persone trasportate. Vedere leprecauzioni aggiuntive relative ai gas discarico, a pagina 2-1.
o Il portellone posteriore puo' essere bloccato o sbloccato con una chiave.
o Per aprire il portellone posteriore, tirare verso l'alto la maniglia esterna e sollevare il portellone manualmente.
o Per chiudere, abbassare il portellone, quindi spingerlo finché si chiude. Verificare sempreche il portellone posteriore sia
B540A01FC
BLOCCO
SBLOCCO
SB440A1-FT APERTURA DALL'INTERNO DELLO
SPORTELLO DEL SERBATOIO
SERBATOIO CARBURANTE (Se installato) Lo sportello del serbatoio carburante può
essere aperto aperto dall'interno premendo l'apposito pulsante situato sulla parte inferioredel cruscotto a sinistra del volante.
NOTA : In caso di formazione di ghiaccio intorno
al tappo del serbatoio, usate un liquido sbrinante o spostate la vettura in un luogocaldo. AVVERTENZA : I vapori di carburante sono pericolosi.Prima di fare rifornimento, spegnere
sempre il motore ed allontanare eventuali sorgenti di scintille o fiamme libere dall'areadel bocchettone di rifornimento. Dovendosostituire il tappo, utilizzare un ricambiooriginale Hyundai.
Se si apre il tappo del bocchettone di
rifornimento in condizioni di temperaturaelevata, si potrà udire un lieve "sibilo"dovuto alla pressione. Tale situazione èassolutamente normale. Quando si deveaprire il tappo, ricordare di svitarlo semprecon cautela.
HFC2016
HFC2015
fcit-1.p65 6/23/2008, 1:53 PM
51

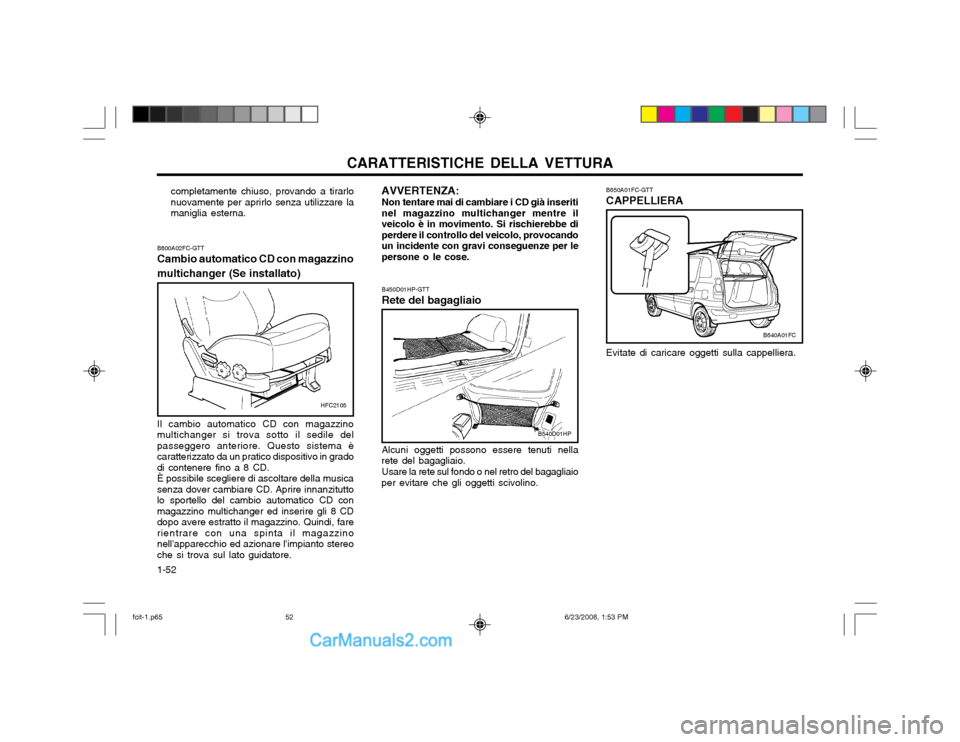

Page 60 of 146
CARATTERISTICHE DELLA VETTURA
1-52
B800A02FC-GTT Cambio automatico CD con magazzino multichanger (Se installato) Il cambio automatico CD con magazzino multichanger si trova sotto il sedile delpasseggero anteriore. Questo sistema ècaratterizzato da un pratico dispositivo in gradodi contenere fino a 8 CD.È possibile scegliere di ascoltare della musicasenza dover cambiare CD. Aprire innanzituttolo sportello del cambio automatico CD conmagazzino multichanger ed inserire gli 8 CDdopo avere estratto il magazzino. Quindi, farerientrare con una spinta il magazzinonell'apparecchio ed azionare l'impianto stereoche si trova sul lato guidatore. completamente chiuso, provando a tirarlonuovamente per aprirlo senza utilizzare lamaniglia esterna.
B450D01HP-GTT Rete del bagagliaio Alcuni oggetti possono essere tenuti nella
rete del bagagliaio.
Usare la rete sul fondo o nel retro del bagagliaio
per evitare che gli oggetti scivolino.
HFC2105
B540D01HP
B640A01FC
B650A01FC-GTT CAPPELLIERA Evitate di caricare oggetti sulla cappelliera.
AVVERTENZA:
Non tentare mai di cambiare i CD già inseriti nel magazzino multichanger mentre ilveicolo è in movimento. Si rischierebbe diperdere il controllo del veicolo, provocandoun incidente con gravi conseguenze per lepersone o le cose.
fcit-1.p65 6/23/2008, 1:53 PM
52

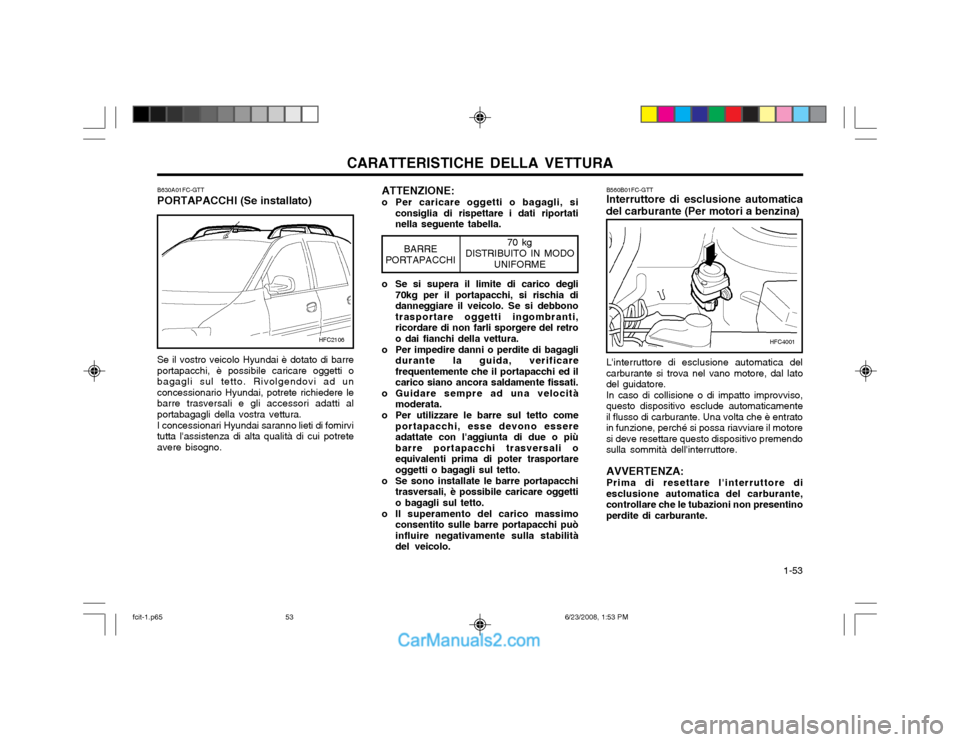

Page 61 of 146
CARATTERISTICHE DELLA VETTURA 1-53
70 kg
DISTRIBUITO IN MODO UNIFORMEBARRE
PORTAPACCHI
Se il vostro veicolo Hyundai è dotato di barre portapacchi, è possibile caricare oggetti obagagli sul tetto. Rivolgendovi ad unconcessionario Hyundai, potrete richiedere lebarre trasversali e gli accessori adatti alportabagagli della vostra vettura. I concessionari Hyundai saranno lieti di fomirvi tutta l'assistenza di alta qualità di cui potreteavere bisogno. ATTENZIONE:
o Per caricare oggetti o bagagli, si consiglia di rispettare i dati riportatinella seguente tabella.
HFC4001
B560B01FC-GTT Interruttore di esclusione automatica
del carburante (Per motori a benzina)
L'interruttore di esclusione automatica del carburante si trova nel vano motore, dal latodel guidatore.In caso di collisione o di impatto improvviso,questo dispositivo esclude automaticamenteil flusso di carburante. Una volta che è entratoin funzione, perché si possa riavviare il motoresi deve resettare questo dispositivo premendosulla sommità dell'interruttore. AVVERTENZA: Prima di resettare l'interruttore di esclusione automatica del carburante,controllare che le tubazioni non presentinoperdite di carburante.
HFC2106
B630A01FC-GTT PORTAPACCHI (Se installato) o Se si supera il limite di carico degli70kg per il portapacchi, si rischia di danneggiare il veicolo. Se si debbonotrasportare oggetti ingombranti,ricordare di non farli sporgere del retroo dai fianchi della vettura.
o Per impedire danni o perdite di bagagli durante la guida, verificarefrequentemente che il portapacchi ed ilcarico siano ancora saldamente fissati.
o Guidare sempre ad una velocità moderata.
o Per utilizzare le barre sul tetto come portapacchi, esse devono essereadattate con l'aggiunta di due o piùbarre portapacchi trasversali oequivalenti prima di poter trasportareoggetti o bagagli sul tetto.
o Se sono installate le barre portapacchi trasversali, è possibile caricare oggettio bagagli sul tetto.
o Il superamento del carico massimo consentito sulle barre portapacchi puòinfluire negativamente sulla stabilitàdel veicolo.
fcit-1.p65 6/23/2008, 1:53 PM
53

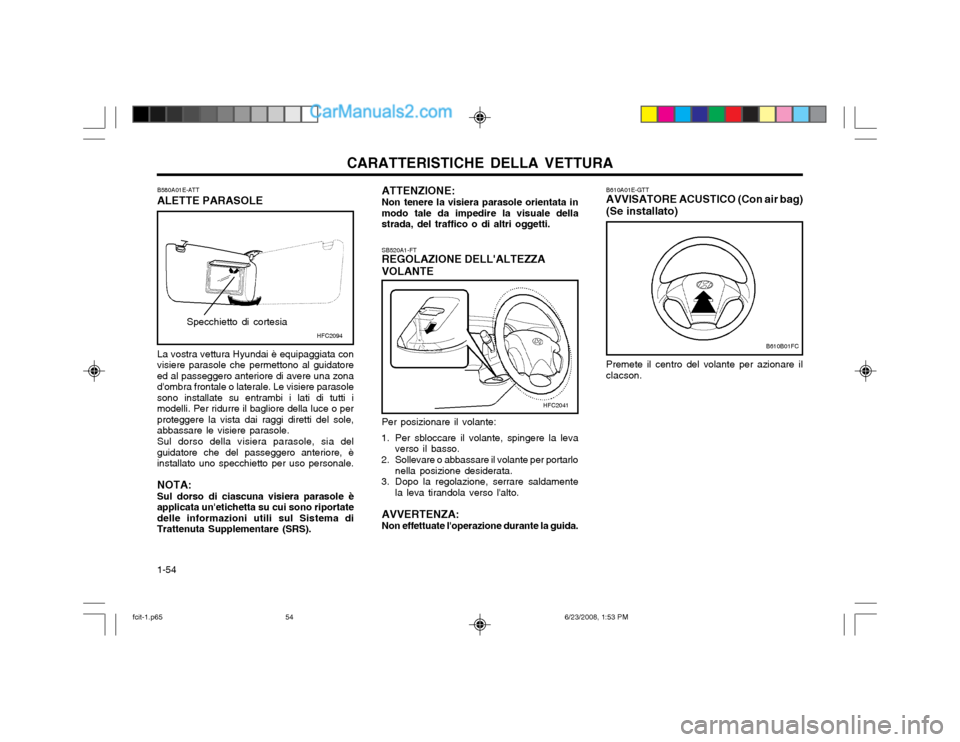

Page 62 of 146
CARATTERISTICHE DELLA VETTURA
1-54 B610A01E-GTT AVVISATORE ACUSTICO (Con air bag) (Se installato) Premete il centro del volante per azionare il clacson.
Per posizionare il volante:
1. Per sbloccare il volante, spingere la leva verso il basso.
2. Sollevare o abbassare il volante per portarlo nella posizione desiderata.
3. Dopo la regolazione, serrare saldamente la leva tirandola verso l'alto.
AVVERTENZA: Non effettuate l'operazione durante la guida.
SB520A1-FT REGOLAZIONE DELL'ALTEZZA VOLANTE
ATTENZIONE: Non tenere la visiera parasole orientata in modo tale da impedire la visuale dellastrada, del traffico o di altri oggetti.
B610B01FC
HFC2041
B580A01E-ATT ALETTE PARASOLE La vostra vettura Hyundai è equipaggiata con visiere parasole che permettono al guidatoreed al passeggero anteriore di avere una zonad'ombra frontale o laterale. Le visiere parasolesono installate su entrambi i lati di tutti imodelli. Per ridurre il bagliore della luce o perproteggere la vista dai raggi diretti del sole,abbassare le visiere parasole. Sul dorso della visiera parasole, sia del guidatore che del passeggero anteriore, èinstallato uno specchietto per uso personale. NOTA: Sul dorso di ciascuna visiera parasole è applicata un'etichetta su cui sono riportatedelle informazioni utili sul Sistema diTrattenuta Supplementare (SRS).
HFC2094
Specchietto di cortesia
fcit-1.p65
6/23/2008, 1:53 PM
54

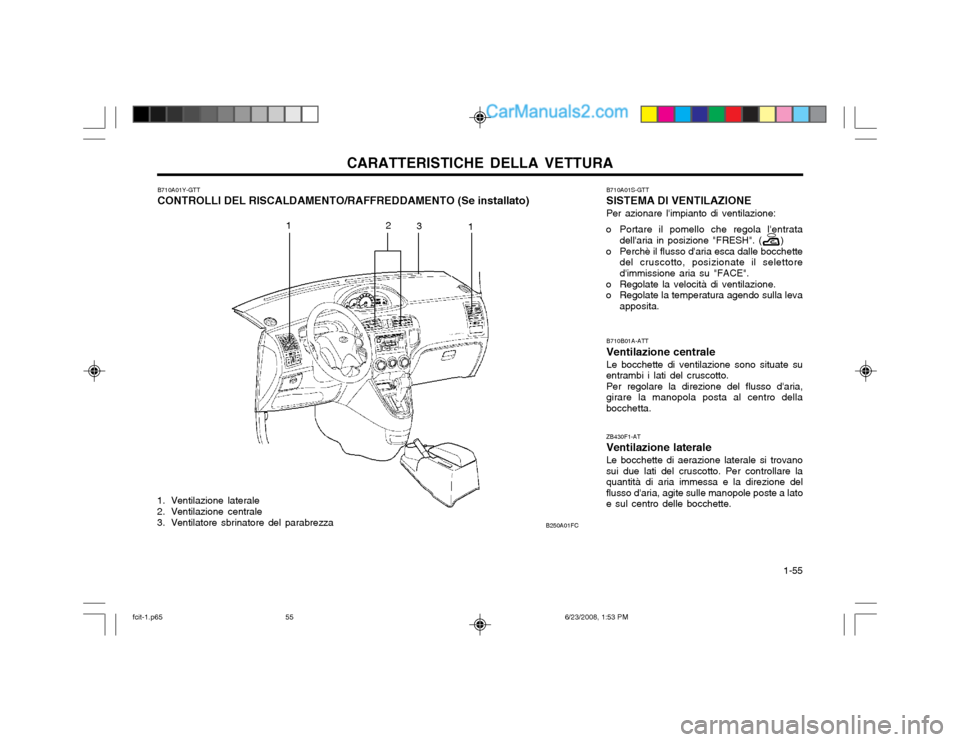

Page 63 of 146
CARATTERISTICHE DELLA VETTURA 1-55
B710A01Y-GTT CONTROLLI DEL RISCALDAMENTO/RAFFREDDAMENTO (Se installato)
1. Ventilazione laterale
2. Ventilazione centrale
3. Ventilatore sbrinatore del parabrezza B710B01A-ATT Ventilazione centrale Le bocchette di ventilazione sono situate su
entrambi i lati del cruscotto. Per regolare la direzione del flusso d'aria,
girare la manopola posta al centro della bocchetta. ZB430F1-AT Ventilazione laterale Le bocchette di aerazione laterale si trovano sui due lati del cruscotto. Per controllare laquantità di aria immessa e la direzione delflusso d'aria, agite sulle manopole poste a latoe sul centro delle bocchette.
1 1
2
3
B250A01FC
B250A01FC
B710A01S-GTT SISTEMA DI VENTILAZIONEPer azionare l'impianto di ventilazione:
o Portare il pomello che regola l'entrata dell'aria in posizione "FRESH". ( )
o Perchè il flusso d'aria esca dalle bocchette del cruscotto, posizionate il selettore d'immissione aria su "FACE".
o Regolate la velocità di ventilazione.
o Regolate la temperatura agendo sulla leva apposita.
fcit-1.p65 6/23/2008, 1:53 PM
55

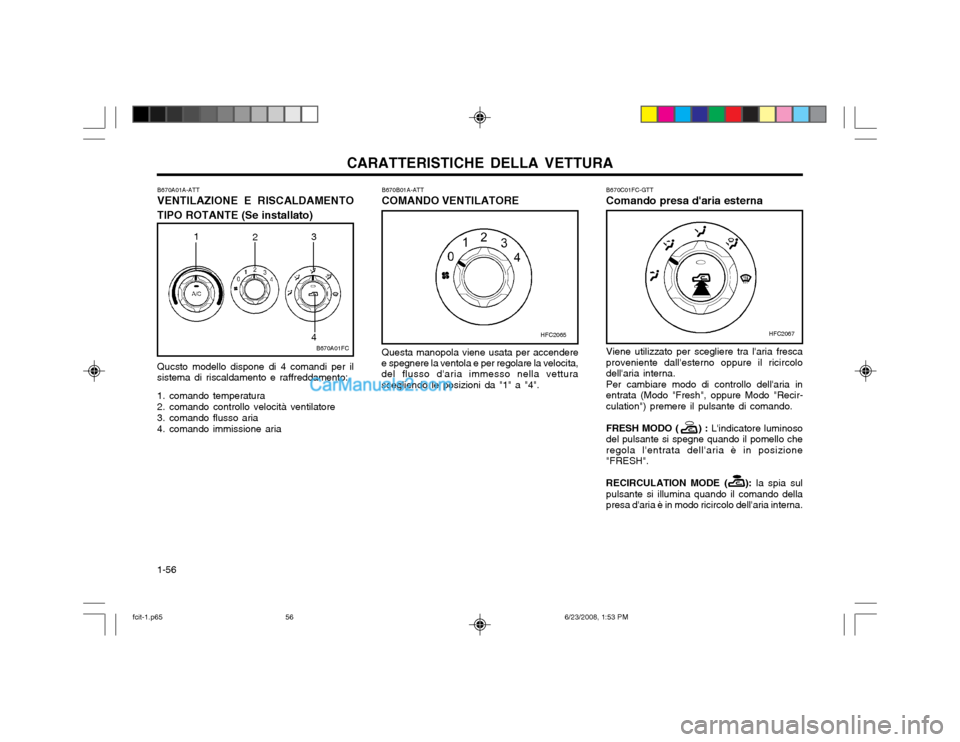

Page 64 of 146
CARATTERISTICHE DELLA VETTURA
1-56 B670B01A-ATT COMANDO VENTILATORE Questa manopola viene usata per accendere
e spegnere la ventola e per regolare la velocita, del flusso d'aria immesso nella vettura scegliendo le posizioni da "1" a "4".
B670A01A-ATT VENTILAZIONE E RISCALDAMENTO
TIPO ROTANTE (Se installato)
Qucsto modello dispone di 4 comandi per il
sistema di riscaldamento e raffreddamento:
1. comando temperatura 2. comando controllo velocità ventilatore3. comando flusso aria4. comando immissione aria B670C01FC-GTT Comando presa d'aria esterna Viene utilizzato per scegliere tra l'aria fresca proveniente dall'esterno oppure il ricircolo dell'aria interna. Per cambiare modo di controllo dell'aria in entrata (Modo "Fresh", oppure Modo "Recir-culation") premere il pulsante di comando. FRESH MODO ( ) :
L'indicatore luminoso
del pulsante si spegne quando il pomello che regola l'entrata dell'aria è in posizione"FRESH". RECIRCULATION MODE ( ): la spia sul
pulsante si illumina quando il comando della presa d'aria è in modo ricircolo dell'aria interna.
B670A01FC
1 23
4
HFC2067HFC2065
fcit-1.p65 6/23/2008, 1:53 PM
56
