2003 Hyundai Grandeur Handleiding (in Dutch)

1- 46 BIJZONDERHEDEN VAN UW HYUNDAI
ZB110T1-AX KOELVLOEISTOF TEMPERATUUR METER
ZB110S1-AX BENZINEMETER
HXGS243
HXGS244
Conventional type
Super vision type
De benzinemeter geeft de hoeveelheid benzine in de tank aan. De tankinhoud is vermeld in hoofdstuk 9. WAARSCHUWING:
Verwijder nooit de dop van de
radiateur wanneer de motor warm is. De koelvloeistof staat onder druk en kan uit de radiateur spuiten, waardoor ernstige brandwondenkunnen ontstaan. Wacht tot de motor is afgekoeld voordat nieuwe koelvloeistof wordt bijgevuld. Conventional type
Super vision type
B270A01A-AXT REMBLOKSLIJTAGE-INDICA- TOR (Akoestisch) De remblokken van de voorwielen zijn voorzien van een slijtage-indicator die een hoog of schrapend geluid veroorzaakt zodra de remblokkenmoeten worden vernieuwd. Dit geluid is hoorbaar als met de auto wordt gereden. Bovendien kan het geluidwaarneembaar zijn als het rempedaal krachtig wordt ingedrukt. Als de remblokken niet worden vervangenheeft dit een kostbare vernieuwing van de remschijven tot gevolg.
!

BIJZONDERHEDEN VAN UW HYUNDAI 1- 47

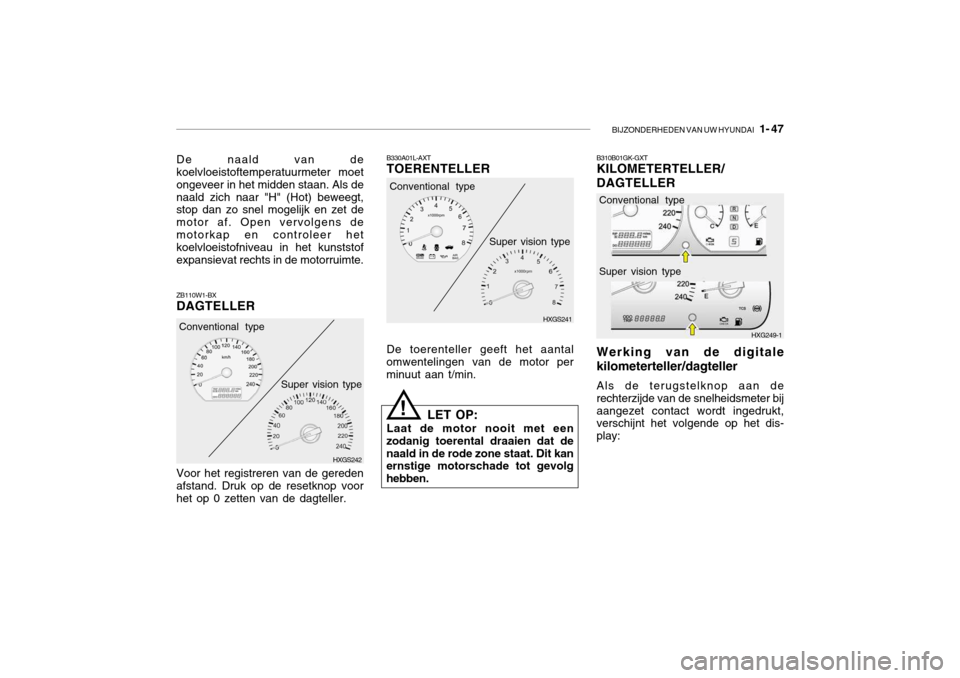

ZB110W1-BX DAGTELLER
De naald van dekoelvloeistoftemperatuurmeter moet ongeveer in het midden staan. Als denaald zich naar "H" (Hot) beweegt, stop dan zo snel mogelijk en zet de motor af. Open vervolgens demotorkap en controleer het koelvloeistofniveau in het kunststof expansievat rechts in de motorruimte.
HXGS242
Voor het registreren van de gereden afstand. Druk op de resetknop voorhet op 0 zetten van de dagteller. Conventional type
Super vision type B330A01L-AXT TOERENTELLER
HXGS241
HXG249-1
Conventional type Super vision type
De toerenteller geeft het aantal
omwentelingen van de motor per minuut aan t/min. Conventional type
Super vision type
LET OP:
Laat de motor nooit met een

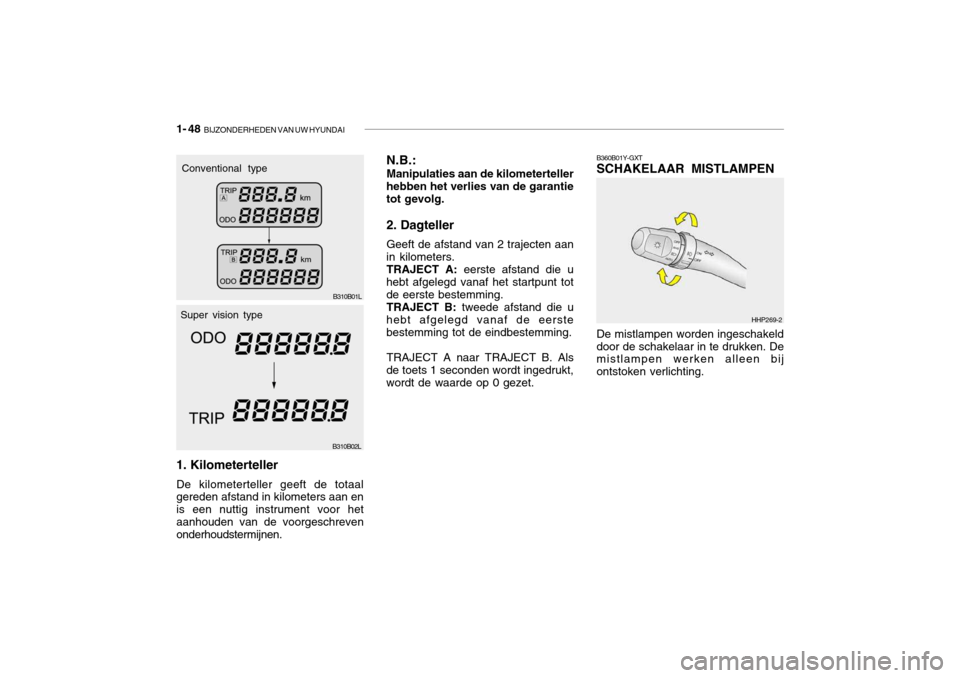

zodanig toerental draaien dat denaald in de rode zone staat. Dit kan ernstige motorschade tot gevolg hebben. B310B01GK-GXT KILOMETERTELLER/ DAGTELLER Werking van de digitale kilometerteller/dagteller Als de terugstelknop aan de rechterzijde van de snelheidsmeter bijaangezet contact wordt ingedrukt, verschijnt het volgende op het dis- play:
!

1- 48 BIJZONDERHEDEN VAN UW HYUNDAI
N.B.:
Manipulaties aan de kilometerteller
hebben het verlies van de garantie tot gevolg.
2. Dagteller Geeft de afstand van 2 trajecten aan
in kilometers.
TRAJECT A: eerste afstand die u
hebt afgelegd vanaf het startpunt tot de eerste bestemming. TRAJECT B: tweede afstand die u
hebt afgelegd vanaf de eerste bestemming tot de eindbestemming.
TRAJECT A naar TRAJECT B. Als
de toets 1 seconden wordt ingedrukt, wordt de waarde op 0 gezet.
HHP269-2
B360B01Y-GXT SCHAKELAAR MISTLAMPEN De mistlampen worden ingeschakeld door de schakelaar in te drukken. De mistlampen werken alleen bij ontstoken verlichting.
1. Kilometerteller De kilometerteller geeft de totaal gereden afstand in kilometers aan en is een nuttig instrument voor hetaanhouden van de voorgeschreven onderhoudstermijnen.
B310B02L
Super vision type
B310B01L
Conventional type

BIJZONDERHEDEN VAN UW HYUNDAI 1- 49
B360A02L

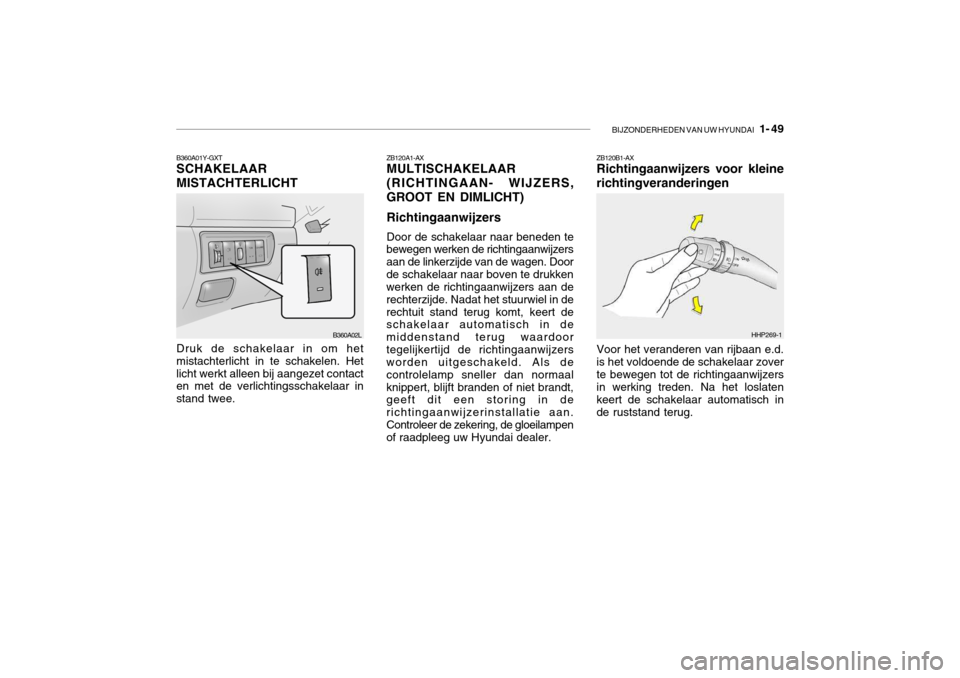

B360A01Y-GXT SCHAKELAAR MISTACHTERLICHT Druk de schakelaar in om het mistachterlicht in te schakelen. Hetlicht werkt alleen bij aangezet contact en met de verlichtingsschakelaar in stand twee. ZB120B1-AX Richtingaanwijzers voor kleine richtingveranderingen
ZB120A1-AX MULTISCHAKELAAR (RICHTINGAAN- WIJZERS,
GROOT EN DIMLICHT)
Richtingaanwijzers Door de schakelaar naar beneden te
bewegen werken de richtingaanwijzers aan de linkerzijde van de wagen. Doorde schakelaar naar boven te drukken werken de richtingaanwijzers aan de rechterzijde. Nadat het stuurwiel in derechtuit stand terug komt, keert de schakelaar automatisch in de middenstand terug waardoortegelijkertijd de richtingaanwijzers worden uitgeschakeld. Als de controlelamp sneller dan normaalknippert, blijft branden of niet brandt, geeft dit een storing in de richtingaanwijzerinstallatie aan.Controleer de zekering, de gloeilampen of raadpleeg uw Hyundai dealer.HHP269-1
Voor het veranderen van rijbaan e.d. is het voldoende de schakelaar zoverte bewegen tot de richtingaanwijzers in werking treden. Na het loslaten keert de schakelaar automatisch inde ruststand terug.

1- 50 BIJZONDERHEDEN VAN UW HYUNDAI
Automatisch uitschakelen
parkeerlichten
Wanneer u na een rit de parke-
erlichten niet uitschakelt (OFF), zullen de parkeerlichten bij het openen van het bestuurdersportier automatisch worden uitgeschakeld. Zet de contactsleutel in de stand 'ON'

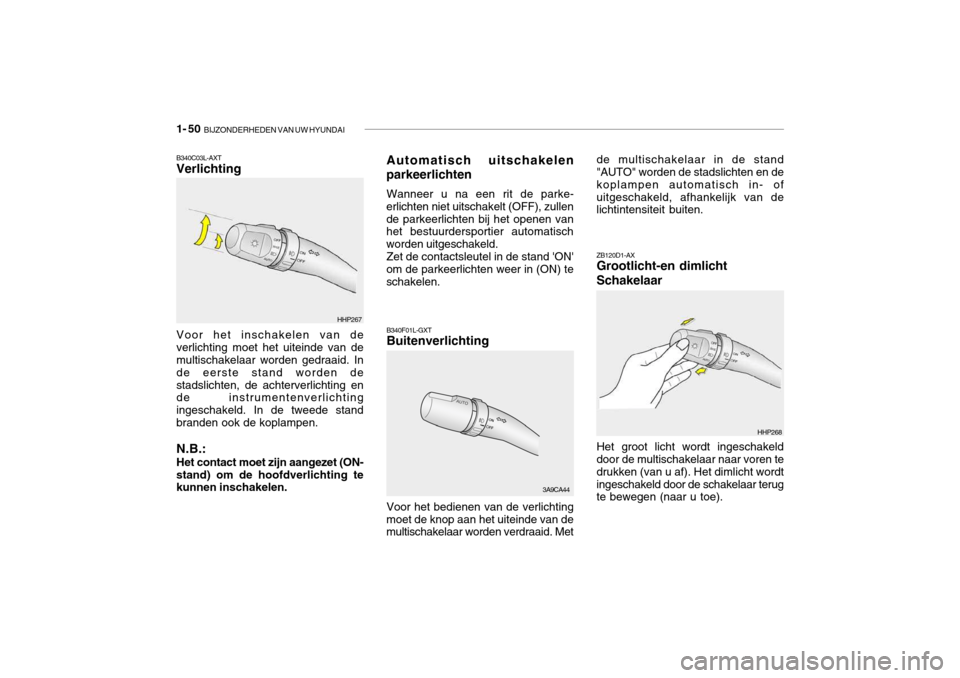

om de parkeerlichten weer in (ON) teschakelen. ZB120D1-AX Grootlicht-en dimlicht Schakelaar
3A9CA44
B340F01L-GXT Buitenverlichting Voor het bedienen van de verlichting
moet de knop aan het uiteinde van de multischakelaar worden verdraaid. Met
HHP268
Het groot licht wordt ingeschakeld door de multischakelaar naar voren te drukken (van u af). Het dimlicht wordtingeschakeld door de schakelaar terug te bewegen (naar u toe).
HHP267
B340C03L-AXT Verlichting Voor het inschakelen van de verlichting moet het uiteinde van de multischakelaar worden gedraaid. In de eerste stand worden destadslichten, de achterverlichting en de instrumentenverlichting ingeschakeld. In de tweede standbranden ook de koplampen. N.B.: Het contact moet zijn aangezet (ON- stand) om de hoofdverlichting te kunnen inschakelen. de multischakelaar in de stand"AUTO" worden de stadslichten en de koplampen automatisch in- ofuitgeschakeld, afhankelijk van de lichtintensiteit buiten.

BIJZONDERHEDEN VAN UW HYUNDAI 1- 51
ZB120E1-AX Lichtsignaal Een lichtsignaal wordt gegeven door de multischakelaar naar u toe te bewegen en de schakelaar daarna weer los te laten. Het lichtsignaal kanook in werking worden gesteld bij afgezet contact.
HHP269 B350B01Y-GXT Bedienen van de ruitensproeiers

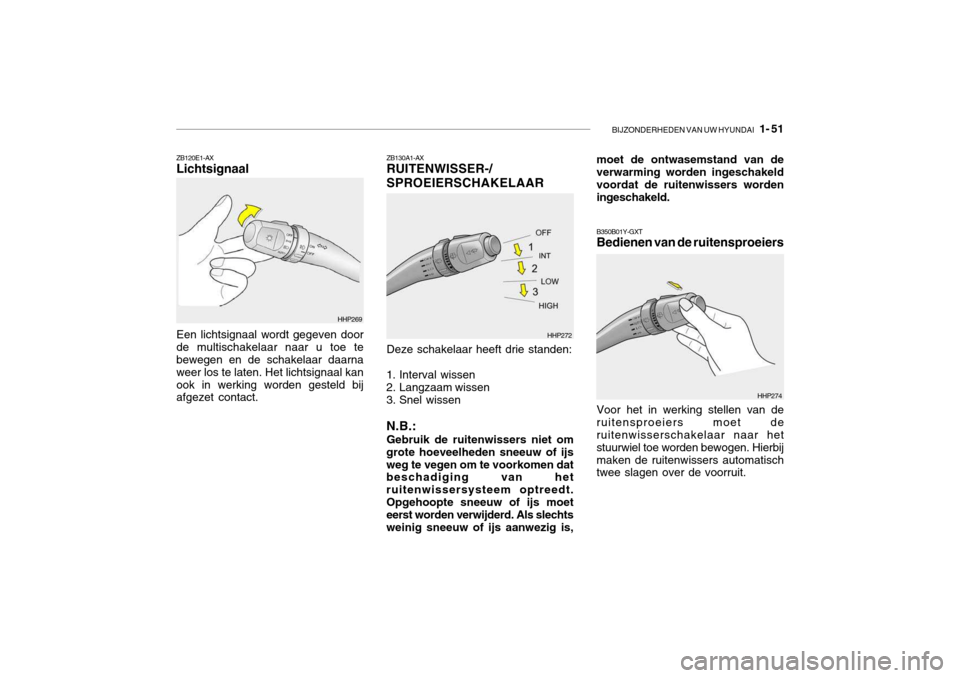

ZB130A1-AX RUITENWISSER-/ SPROEIERSCHAKELAAR
HHP272
Deze schakelaar heeft drie standen:
1. Interval wissen
2. Langzaam wissen
3. Snel wissen N.B.: Gebruik de ruitenwissers niet om
grote hoeveelheden sneeuw of ijs weg te vegen om te voorkomen dat beschadiging van het ruitenwissersysteem optreedt.Opgehoopte sneeuw of ijs moet eerst worden verwijderd. Als slechts weinig sneeuw of ijs aanwezig is, moet de ontwasemstand van de verwarming worden ingeschakeld voordat de ruitenwissers wordeningeschakeld.
HHP274
Voor het in werking stellen van de ruitensproeiers moet de ruitenwisserschakelaar naar het stuurwiel toe worden bewogen. Hierbijmaken de ruitenwissers automatisch twee slagen over de voorruit.

1- 52 BIJZONDERHEDEN VAN UW HYUNDAI
B350B01B-GXT Automatische werking van de
wissers (Indien aanwezig)

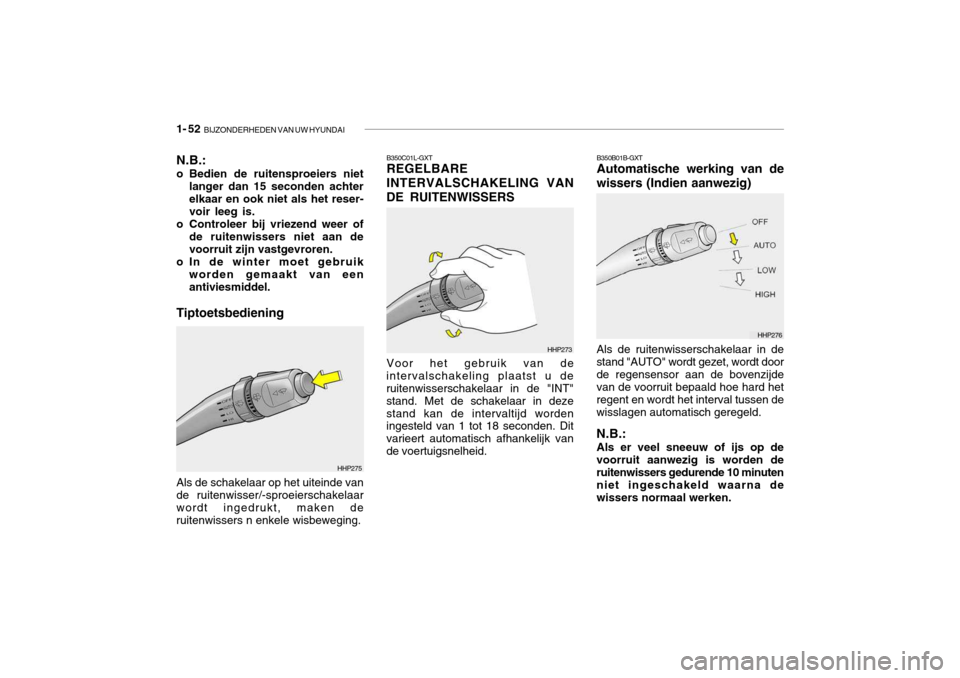

B350C01L-GXTREGELBARE INTERVALSCHAKELING VAN
DE RUITENWISSERS
Voor het gebruik van de
intervalschakeling plaatst u de ruitenwisserschakelaar in de "INT" stand. Met de schakelaar in dezestand kan de intervaltijd worden ingesteld van 1 tot 18 seconden. Dit varieert automatisch afhankelijk vande voertuigsnelheid.
HHP273 HHP276
Als de ruitenwisserschakelaar in de stand "AUTO" wordt gezet, wordt doorde regensensor aan de bovenzijde van de voorruit bepaald hoe hard het regent en wordt het interval tussen dewisslagen automatisch geregeld.
N.B.: Als er veel sneeuw of ijs op devoorruit aanwezig is worden de ruitenwissers gedurende 10 minuten niet ingeschakeld waarna dewissers normaal werken.
N.B.:
o Bedien de ruitensproeiers niet
langer dan 15 seconden achter elkaar en ook niet als het reser- voir leeg is.
o Controleer bij vriezend weer of de ruitenwissers niet aan de voorruit zijn vastgevroren.
o In de winter moet gebruik worden gemaakt van eenantiviesmiddel.
Tiptoetsbediening
HHP275
Als de schakelaar op het uiteinde van de ruitenwisser/-sproeierschakelaar wordt ingedrukt, maken de ruitenwissers n enkele wisbeweging.

BIJZONDERHEDEN VAN UW HYUNDAI 1- 53
B380A01HP-GXT ACHTERRUITVERWARMING
HXG122
Handbediende airconditioning Volledig automatische airconditioning
De achterruitverwarming wordt ingeschakeld door op de schakelaar te drukken. Tegelijkertijd gaat het controlelampje branden. Door deschakelaar weer in te drukken wordt de verwarming uitgeschakeld. De achterruitverwarming schakelt na 20 minuten automatisch uit. Daarnamoet weer op de schakelaar worden gedrukt om weer te verwarmen.
WAARSCHUWING:
Met de sleutels in de stand "ON"en de schakelaar van de ruitenwissers in de stand "AUTO"moet, om verwondingen te voorkomen, voorzichtig te werk worden gegaan in de volgendegevallen.
o Bij het aanraken van de bovenzijde van de voorruit terplaatse van de regensensor.
o Bij het schoonmaken van de bovenzijde van de voorruit meteen doek.
o Wanneer de voorruit in trilling wordt gebracht.
HXGS251
!
Regensensor
B370A01A-AXT WAARSCHUWINGSKNIPPERLICHT- INSTALLATIE
HXGS217
De alarmknipperlichtinstallatie mag
alleen worden gebruikt indien de auto zodanig geparkeerd staat dat dit gevaar op kan leveren.
Zet in zo'n geval uw auto altijd zover
mogelijk van de weg af. De alarmknipperlichten wordeningeschakeld door de alarmknop in te drukken. Hierdoor gaan alle richting- aanwijzers knipperen. De installatiewerkt ook als de sleutel niet in het contact steekt. Om de installatie uit te schakelen moet nogmaals de knopworden ingedrukt.
