1- 78 BIJZONDERHEDEN VAN UW HYUNDAI
DB430E2-AX VENTILATIEROOSTERS IN HET
MIDDEN
Deze roosters zijn in het midden van
het dashboard aangebracht. Voor hetregelen van de luchthoeveelheid dient de draaiknop aan de zijkant van hetrooster. Voor het veranderen van de stromingsrichting dient de knop in het midden van het rooster. B710A01L-AXT VENTILATIE Voor het bedienen van het
ventilatiesysteem:
o Zet de luchttoevoer in de stand voor frisse lucht.
o Plaats de draaiknop van de luchtver-
deling op ( ) zodat alle lucht via de ventilatieroosters in het dash- board wordt toegevoerd.
o Laat de aanjager met de gewenste snelheid draaien.

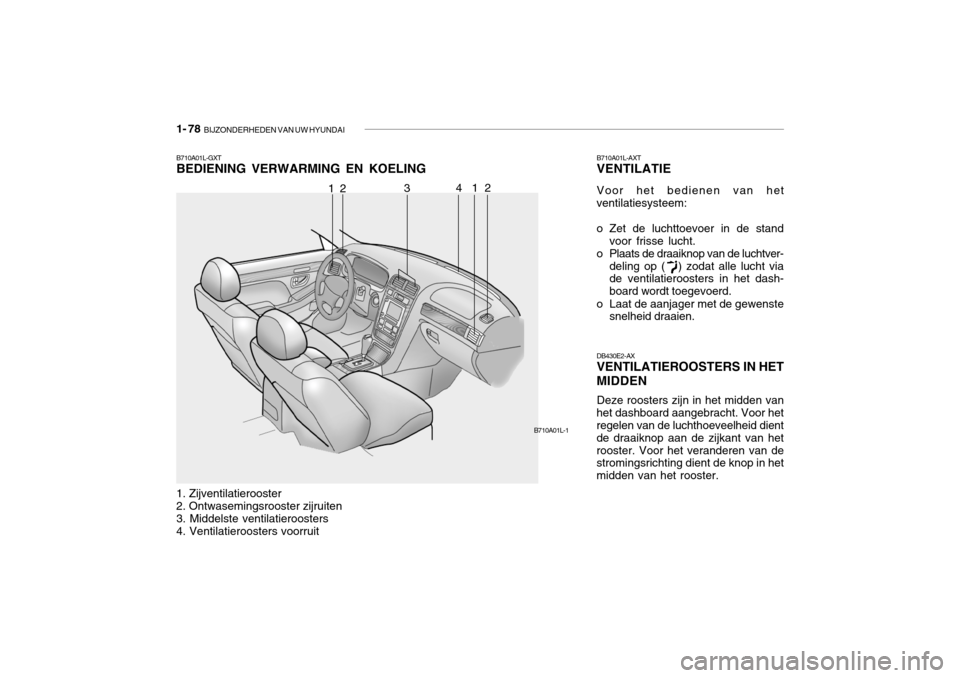

B710A01L-GXT BEDIENING VERWARMING EN KOELING 1. Zijventilatierooster 2. Ontwasemingsrooster zijruiten 3. Middelste ventilatieroosters 4. Ventilatieroosters voorruit
B710A01L-1
1
34122

BIJZONDERHEDEN VAN UW HYUNDAI 1- 79
B680A02L-GXT BEDIENINGSEENHEID MET DRAAISCHAKELAARS ENDRUKTOETSEN
DB430F2-AX VENTILATIEROOSTERS OPZIJ Deze ventilatieroosters zijn aan de zijkant van het dashboard aangebracht. Met de knoppen aan de zijkant wordt de hoeveelheid luchtgeregeld. Met deze knop is het ook mogelijk de roosters af te sluiten. Voor het veranderen van destromingsrichting dient de knop in het midden van het rooster. YB440B1-AXAANJAGERSCHAKELAAR
1
HXG121
HXG1192
3
4
Deze uitvoering heeft vier

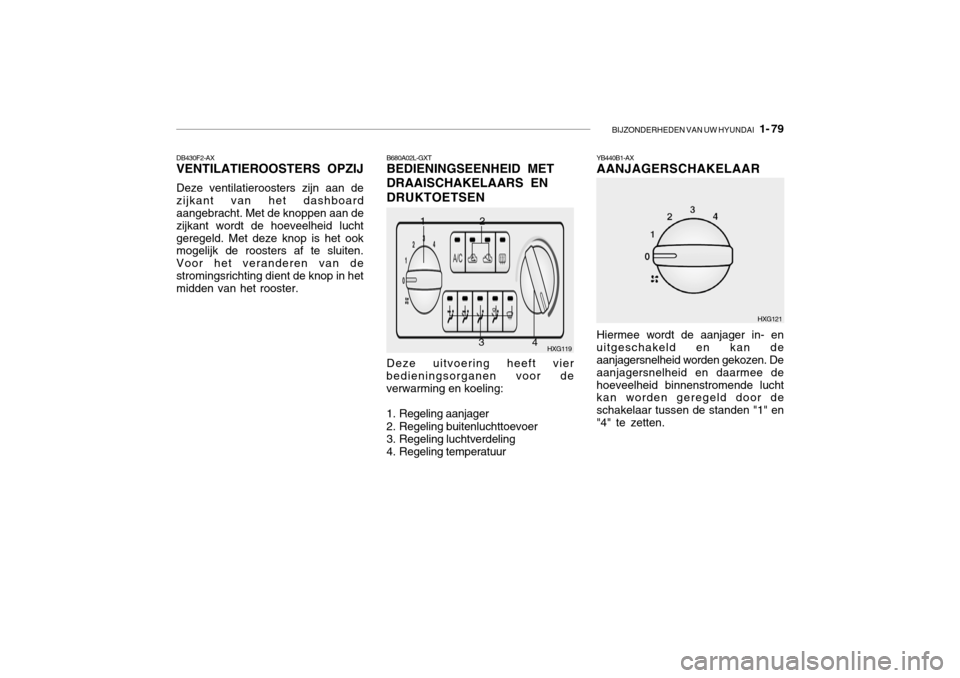

bedieningsorganen voor de verwarming en koeling:
1. Regeling aanjager
2. Regeling buitenluchttoevoer
3. Regeling luchtverdeling
4. Regeling temperatuur Hiermee wordt de aanjager in- en uitgeschakeld en kan de aanjagersnelheid worden gekozen. De aanjagersnelheid en daarmee dehoeveelheid binnenstromende lucht kan worden geregeld door de schakelaar tussen de standen "1" en"4" te zetten.

1- 80 BIJZONDERHEDEN VAN UW HYUNDAI
B670C02L N.B.:
o Als de stand voor luchtcirculatie
langdurig wordt aangehouden, bestaat de kans dat de voorruit en de zijruiten beslaan. Hierbij treedt bovendien eenvermindering van de luchtkwaliteit op.
o Wanneer de contactsleutel in de stand 'ON' wordt gedraaid, wordt de luchttoevoerknop in de stand( ) geschakeld (onafhankelijk van de stand van de schakelaar). Dit is de normale stand.
B670D01L-AXT LUCHTVERDELING De toegevoerde lucht kan naar de
beenruimte, de roosters in het dash- board of langs de voorruit wordengevoerd. Het systeem is hiervoor voorzien van de standen Bovenzijde interieur, Temperatuurscheiding,Beenruimte, Beenruimte/ontwasemen voorruit en Ontwasemen voorruit.
Bovenzijde interieur
In deze stand wordt de lucht via de roosters in het dashboard toegevoerd.
ZB440C1-AX LUCHTTOEVOERBEDIENING Hiermee kan de toevoer van verse lucht of de recirculatie van lucht in dewagen worden gekozen.
Verse luchtRecirculatie

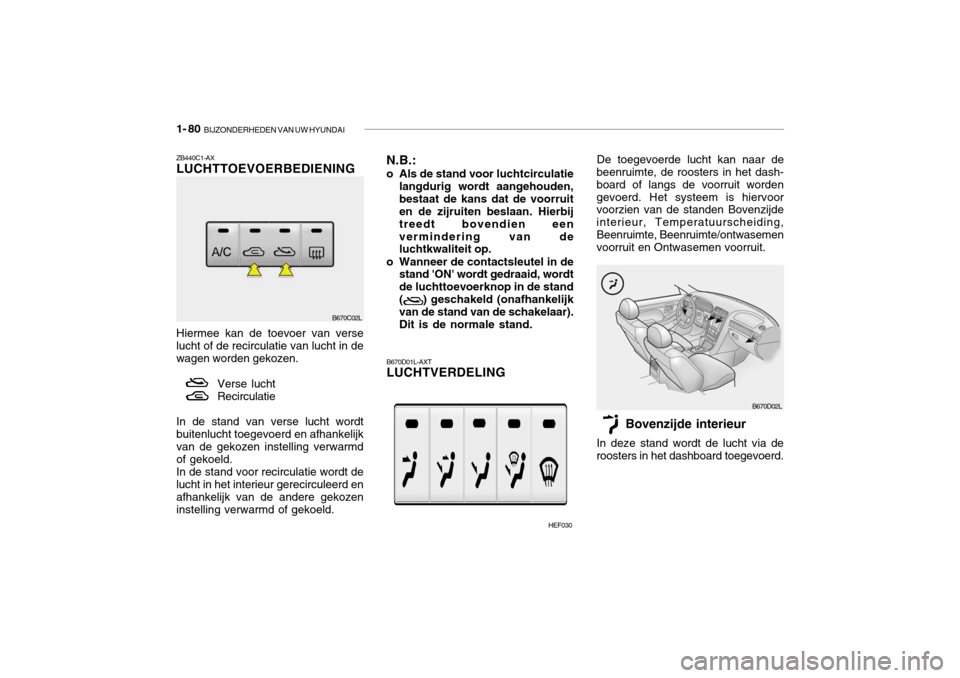

In de stand van verse lucht wordtbuitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd of gekoeld. In de stand voor recirculatie wordt de lucht in het interieur gerecirculeerd en afhankelijk van de andere gekozeninstelling verwarmd of gekoeld.
HEF030 B670D02L

BIJZONDERHEDEN VAN UW HYUNDAI 1- 81
Beenruimte
Lucht wordt toegevoerd via de
uitstroomopeningen voor de beenruimte, de roosters voor de voorruitontwaseming en de roosters aan de zijkant.Beenruimte/ontwasemen voorruit
Lucht wordt toegevoerd via de roost- ers voor het ontwasemen van de voorruit, de uitstroomopeningen voor de beenruimte en de roosters aan dezijkant.Als de stand "beenruimte-ontwasemen" wordt gekozen, wordt de A/C automatisch ingeschakeld en wordt overgeschakeld naar de standvoor verse lucht.Temperatuurscheiding
Lucht wordt toegevoerd via de roost- ers in het dashboard en van debeenruimte. In deze stand is het mogelijk om koeler lucht via de roost- ers en warmer lucht via deuitstroomopening in de beenruimte toe te voeren.
B670D04L B670D05LB670D03L

1- 82 BIJZONDERHEDEN VAN UW HYUNDAI
B670E02A-AXT TEMPERATUURREGELING
Ontwasemen voorruit
Lucht wordt toegevoerd via de roost- ers voor het ontwasemen van devoorruit en de roosters aan de zijkant.Als de stand "ontwasemen" wordtgekozen, wordt de A/C automatisch ingeschakeld en wordt overgeschakeld naar de stand voor verse lucht.
B670D06L
HXG124
Koud
Warm
Met deze draaiknop wordt de gewenste
temperatuur ingesteld. B690A02S-AXT BEDIENINGSORGANEN VERWARMING
HXG119
Plaats voor een gemiddelde
temperatuur de luchttoevoerschuif in de stand ( ) (verse lucht) en de regelschuif voor de luchtverdeling in de stand ( ) (beenruimte).
Voor een snellere verwarming van het
interieur moet de luchttoevoerschuif tussen de standen voor frisse lucht en recirculatie ( ) worden geplaatst.Het interieur wordt het snelst verw- armd door de schuif in de stand voor recirculatie te plaatsen.

BIJZONDERHEDEN VAN UW HYUNDAI 1- 83
Als de ruiten beslaan plaatst u de luchtverdelingsschuif in de stand "Def" (ontwaseming). De A/C wordtautomatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht. Voor een maximale verwarming moet de schuif voor de temperatuurregeling in de stand "warm" worden gezet.
B700A01L
ZB430C1-AX BI-LEVEL VERWARMING (temperatuurscheiding) Uw Hyundai is uitgerust met een "bi-
level" verwarmingssysteem. Hierdoor kan tegelijkertijd frisse lucht via deroosters in het dashboard worden toegevoerd en warmer lucht via de openingen in de beenruimte. Gahiervoor als volgt te werk:
o Zet de luchttoevoer in de stand voor frisse lucht.
o Zet de draaiknop van de luchtverdeling in de stand ( ).
o Zet de draaiknop van de temperatuurregeling tussen de standen "koud" en "warm". B720A03FC-GXTONTWASEMEN/ONTDOOIEN
B720A01L

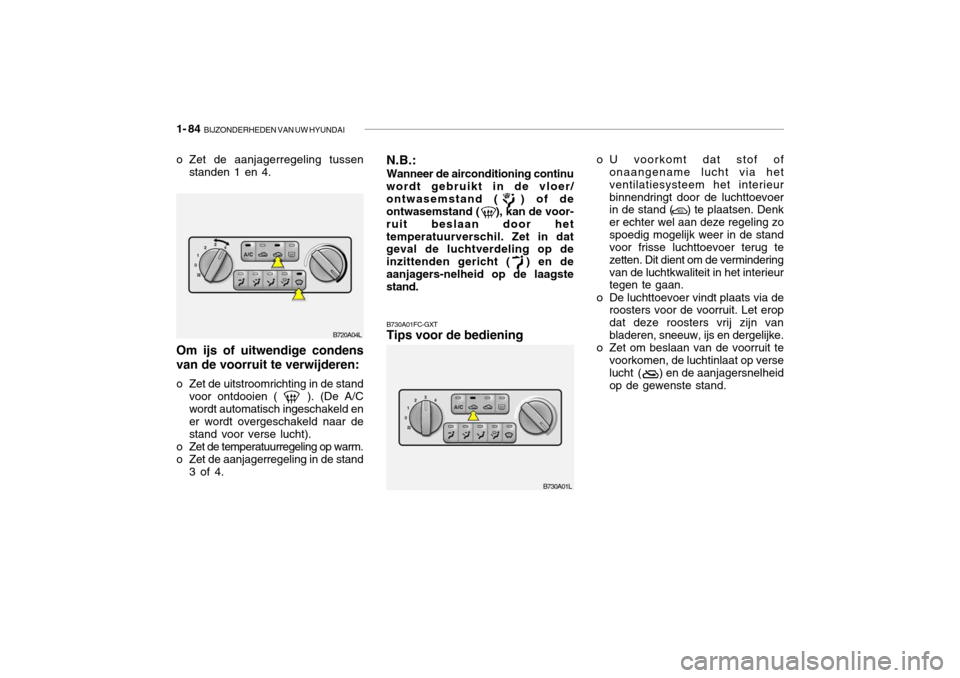

Voor het ontwasemen of ontdooien van de voorruit moeten de bedieningsorganen als volgt worden geplaatst. Om de condens aan de binnenzijde van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar destand voor verse lucht).
o Zet de temperatuurregeling in de
gewenste stand.

1- 84 BIJZONDERHEDEN VAN UW HYUNDAI
o Zet de aanjagerregeling tussen
standen 1 en 4.
B720A04L
N.B.:
Wanneer de airconditioning continu
wordt gebruikt in de vloer/ ontwasemstand ( ) of de ontwasemstand ( ), kan de voor- ruit beslaan door hettemperatuurverschil. Zet in dat geval de luchtverdeling op de inzittenden gericht ( ) en deaanjagers-nelheid op de laagste stand.
Om ijs of uitwendige condens van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar destand voor verse lucht).
o Zet de temperatuurregeling op warm.
o Zet de aanjagerregeling in de stand 3 of 4.

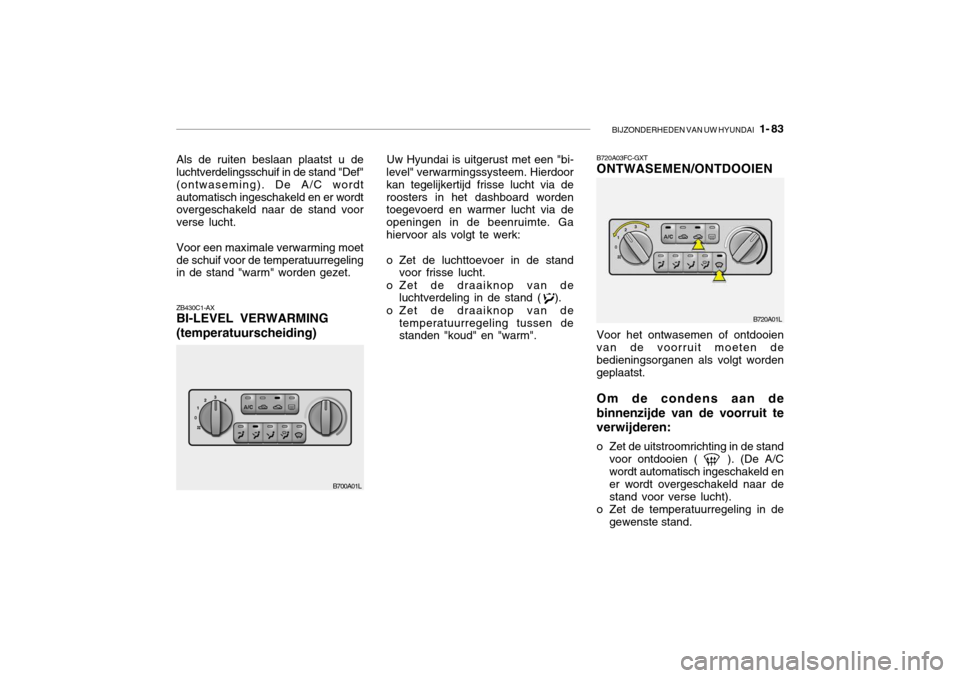

B730A01FC-GXT Tips voor de bediening
o U voorkomt dat stof ofonaangename lucht via het ventilatiesysteem het interieurbinnendringt door de luchttoevoer in de stand ( ) te plaatsen. Denk er echter wel aan deze regeling zospoedig mogelijk weer in de stand voor frisse luchttoevoer terug te zetten. Dit dient om de verminderingvan de luchtkwaliteit in het interieur tegen te gaan.
o De luchttoevoer vindt plaats via de roosters voor de voorruit. Let erop dat deze roosters vrij zijn vanbladeren, sneeuw, ijs en dergelijke.
o Zet om beslaan van de voorruit te voorkomen, de luchtinlaat op verse
lucht ( ) en de aanjagersnelheid op de gewenste stand.
B730A01L

BIJZONDERHEDEN VAN UW HYUNDAI 1- 85
B740B01S-AXT AIRCONDITIONING KOELEN o Laat de aanjager met de gewenste
snelheid draaien. Plaats voor een intensievere koeling deaanjagerschakelaar in een van de hogere standen of kies de stand voor luchtcirculatie.
YB450A2-AX AIRCONDITIONING Schakelaar voor airconditioning De airconditioning wordt ingeschakeld door deze schakelaar in te drukken.
B670C03L
HXG119

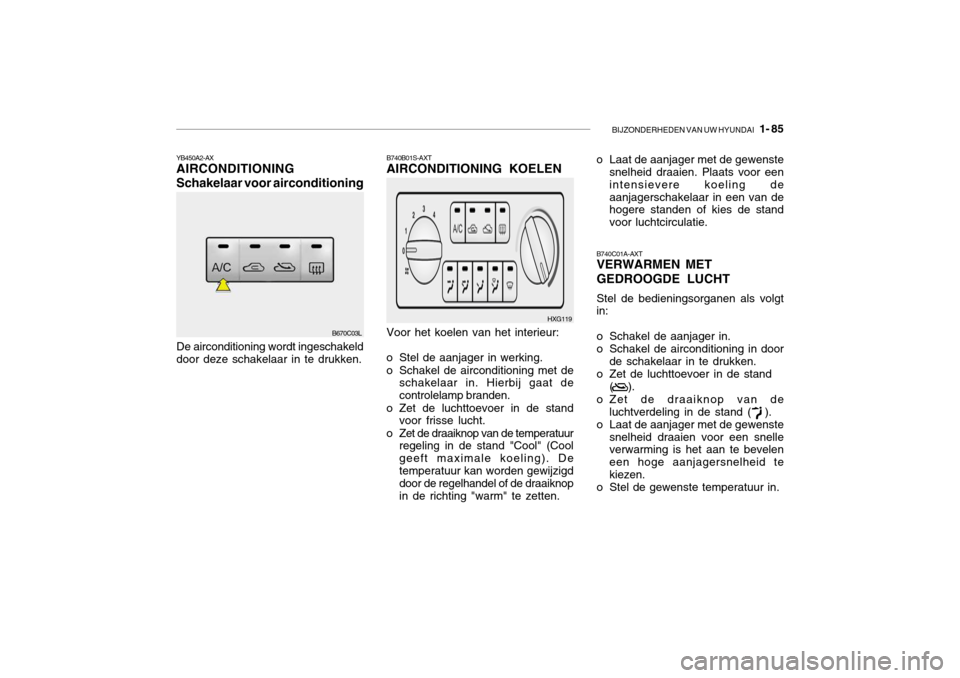

Voor het koelen van het interieur:
o Stel de aanjager in werking.
o Schakel de airconditioning met de schakelaar in. Hierbij gaat de controlelamp branden.
o Zet de luchttoevoer in de stand voor frisse lucht.
o Zet de draaiknop van de temperatuur regeling in de stand "Cool" (Coolgeeft maximale koeling). Detemperatuur kan worden gewijzigd door de regelhandel of de draaiknop in de richting "warm" te zetten. B740C01A-AXT VERWARMEN MET GEDROOGDE LUCHT Stel de bedieningsorganen als volgt in:
o Schakel de aanjager in.
o Schakel de airconditioning in door
de schakelaar in te drukken.
o Zet de luchttoevoer in de stand ( ).
o Zet de draaiknop van de luchtverdeling in de stand ( ).
o Laat de aanjager met de gewenste
snelheid draaien voor een snelle verwarming is het aan te bevelen een hoge aanjagersnelheid tekiezen.
o Stel de gewenste temperatuur in.
