EENVOUDIG ONDERHOUD 6- 13
LET OP:
Het rijden zonder het
voorgeschreven filterelement kan ernstige motorslijtage tot gevolghebben.!
G080A02A-AXT RUITENWISSERS RUITENWISSERBLADEN Laten de wissers strepen of vuil
achter, vervang ze dan door originele Hyundai onderdelen.
N.B.:
o Gebruik de ruitenwissers niet op droge ruiten. Dit heeft een snellere slijtage van de ruitenwisserbladen en krassen opde ruit tot gevolg.
o Let erop dat het rubber niet in
contact komt met petroleumhoudende producten zoals motorolie, benzine etc.

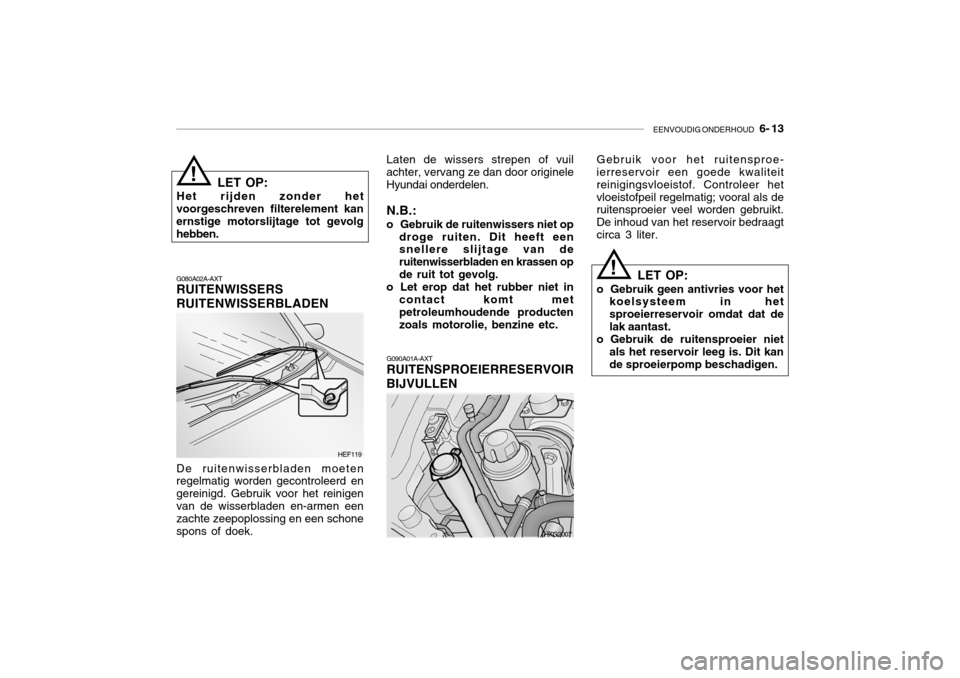

De ruitenwisserbladen moeten regelmatig worden gecontroleerd en gereinigd. Gebruik voor het reinigenvan de wisserbladen en-armen een zachte zeepoplossing en een schone spons of doek.
HEF119 G090A01A-AXT RUITENSPROEIERRESERVOIR
BIJVULLEN Gebruik voor het ruitensproe-ierreservoir een goede kwaliteit reinigingsvloeistof. Controleer hetvloeistofpeil regelmatig; vooral als de ruitensproeier veel worden gebruikt. De inhoud van het reservoir bedraagtcirca 3 liter.
LET OP:
o Gebruik geen antivries voor het koelsysteem in hetsproeierreservoir omdat dat delak aantast.
o Gebruik de ruitensproeier niet als het reservoir leeg is. Dit kan de sproeierpomp beschadigen.
HXG2007
!

6- 14 EENVOUDIG ONDERHOUD
G100B01A-AXT Oliepeil in de versnellingsbak
controleren
YG100A4-FXOLIEPEIL IN VERSNELLINGSBAKCONTROLEREN(HANDGSCHAKELD) Aanbevolen olie Gebruik uitsluitend versnellingsbakolie
overeenkomstig de HYUNDAI GENU- INE PARTS MTF 75W/90 (API GL- 4).
Inhoud handgeschakelde versnellingsbak De inhoud van de handgeschakelde
versnellingsbak bedraagt 2,1 liter.
G100A03L
Vulplug
De versnellingsbakolie moet worden ververst overeenkomstig het onderhoudsoverzicht in hoofdstuk 5.
WAARSCHUWING:
Controleer het oliepeil in de
versnellingsbak bij koude motor. Bij warme motor bestaat de kansop brandwonden ten gevolge van de hete motor of delen van de uitlaat.
!
Plaats de wagen met afgezette motor
op een vlakke ondergrond.

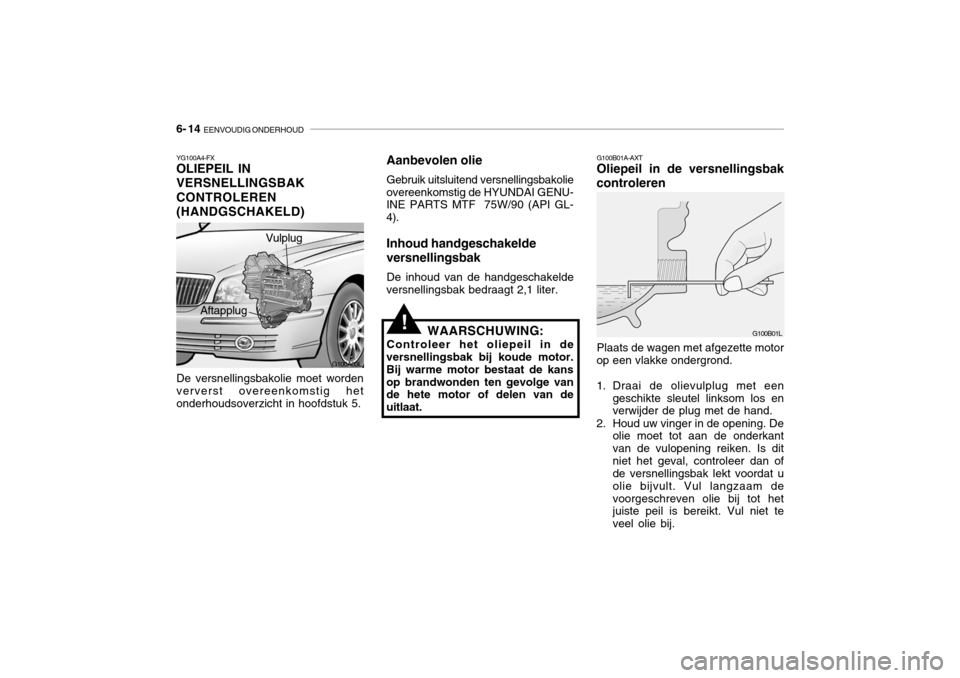

1. Draai de olievulplug met een geschikte sleutel linksom los en verwijder de plug met de hand.
2. Houd uw vinger in de opening. De olie moet tot aan de onderkant van de vulopening reiken. Is ditniet het geval, controleer dan of de versnellingsbak lekt voordat u olie bijvult. Vul langzaam devoorgeschreven olie bij tot het juiste peil is bereikt. Vul niet te veel olie bij.
G100B01L
Aftapplug

EENVOUDIG ONDERHOUD 6- 15
ZG110A1-AX VLOEISTOFPEIL AUTOMATISCHETRANSMISSIE CONTROLEREN De vloeistof in de automatische transmissie moet worden ververst overeenkomstig hetonderhoudsschema in hoofdstuk 5.
3. Breng de plug met de ring aan en
draai hem met de hand aan. Zetdaarna de plug met een sleutelgoed vast.
G110B03A-GXT Aanbevolen vloeistof Uw Hyundai automatische transmissie
is speciaal ontworpen voor het gebruik van DIAMOND ATF SP-III of SK ATF SP-III. Schade die door hetgebruik van niet voorgeschreven vloeistoffen is veroorzaakt valt niet onder de garantie. G110C01L-GXT Vloeistofhoeveelheid transaxle De hoeveelheid vloeistof in de
automatische transaxle bedraagt 7,8 liter (2,5 V6)/8,5 liter (3,0/ 3,5 V6). G110D02L-AXTVloeistofpeil automatische transmissie controleren
WAARSCHUWING:
Het vloeistofpeil moet worden
gecontroleerd bij normale bedrijfstemperatuur van de motor. Dit betekent dat de motor, radiateur,het uitlaatsysteem, etc. zeer heet zijn waardoor gevaar op brandwonden bestaat. Ga bij het controleren van het vloeistofpeil uiterst voorzichtig te werk.!
HXG065
Parkeer de auto op een horizontale ondergrond met de parkeerrembediend. Bij het controleren van het peil moet de transmissievloeistof de normale bedrijfstemperatuur hebbenen de motor moet stationair draaien.

6- 16 EENVOUDIG ONDERHOUD
SG120B1-FX Remvloeistofpeil controlerenSG120A1-FXHET REMSYSTEEM CONTROLEREN
3. Vul, als het peil te laag is, via een trechter transmissievloeistof bij tot het peil in het "HOT" bereik ligt. Vul niet te veel bij.
HXG556J

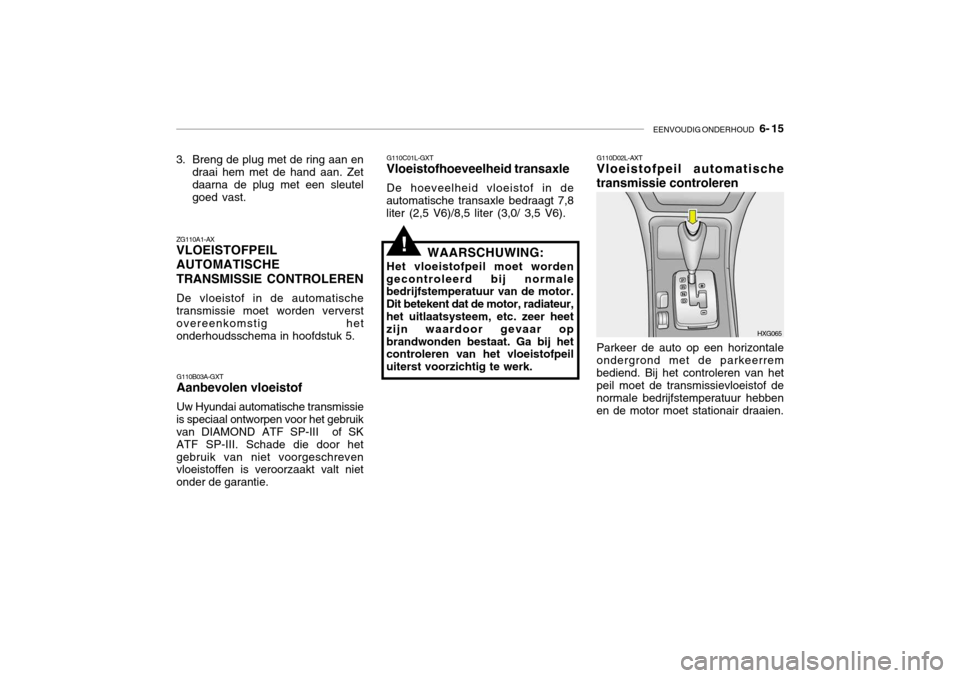

Laat de motor stationair draaien en houd het rempedaal ingedrukt. Beweeghet keuzehandel vanuit "P" naar elk van de andere standen - "R", "N", "D" - en keer terug naar "N" of "P". Bijstationair draaiende motor:
1. Open de motorkap en houd handen, lang haar en kleding verwijderd van bewegende delen.
2. Verwijder de peilstaaf van de
transmissie, veeg hem schoon enbreng hem weer volledig aan. Verwijder de peilstaaf opnieuw en co ntroleer het vloeistofpeil op depeilstaaf. Dit moet in het "HOT" bereik van de peilstaaf liggen.G110D03Y
Het vloeistofpeil moet tussen deze merktekens staan.
WAARSCHUWING:
De koelventilator reageert op de
koelvloeistoftemperatuur en kanook in werking treden als de motorniet draait. Ga uiterst voorzichtig te werk als in de omgeving van de koelventilator wordt gewerkt, zodatgeen verwondingen door draaiende ventilatorbladen kunnen ontstaan. Wanneer de temperatuur van dekoelvloeistof daalt wordt de venti- lator automatisch uitgeschakeld. Dit is normaal.
!
LET OP:
Het remsysteem is van essentieel
belang voor de rijveiligheid. Het is aan te bevelen het remsysteem door uw Hyundai dealer te laten controleren. Het remsysteem moetworden gecontroleerd overeenkomstig het onderhoudsoverzicht in hoofdstuk5.!
WAARSCHUWING:
Ga voorzichtig te werk met remvloeistof. Vermijd contact metde ogen omdat dit ernstige gevolgen kan hebben. Verwijder gemorste remvloeistof direct omdatremvloeistof de lak van de wagen aantast.
!

EENVOUDIG ONDERHOUD 6- 17
G120D01A-AXT Remvloeistofpeil controleren
SG120C2-FXAanbevolen remvloeistof Gebruik uitsluitend remvloeistof
overeenkomstig de DOT 3 of DOT 4 specificaties. Volg de instructies van de fabrikant op. Het remvloeistofpeil moet regelmatig worden gecontroleerd. Het peil moet tussen het "MAX" en "MIN" merkteken op de zijkant van het reservoir staan. Staat het peil op of onder het "MIN" merkteken, dan moet vloeistof tot aan het "MAX" merkteken wordenbijgevuld. Vul niet te veel vloeistof bij.
HXG095 SG120E2-FX Remvloeistof bijvullen
WAARSCHUWING:
Ga voorzichtig te werk met
remvloeistof. Vermijd contact met de ogen aangezien dit ernstige gevolgen kan hebben. Gebruik uitsluitend remvloeistofovereenkomstig de DOT 3 of DOT 4 specificatie uit een gesloten blik. Laat het blik of het reservoir nietlanger dan nodig onafgesloten. Hierdoor wordt voorkomen dat vuil of vocht door de remvloeistof wordt opgenomen, hetgeen een nadelige invloed op de werking heeft.
Als remvloeistof wordt bijgevuld, moet
het vuil rond de dop wordenweggeveegd. Draai de dop los en vulhet reservoir langzaam met remvloeistof. Vul niet te veel bij. Breng de dop hierna weer aan.
!

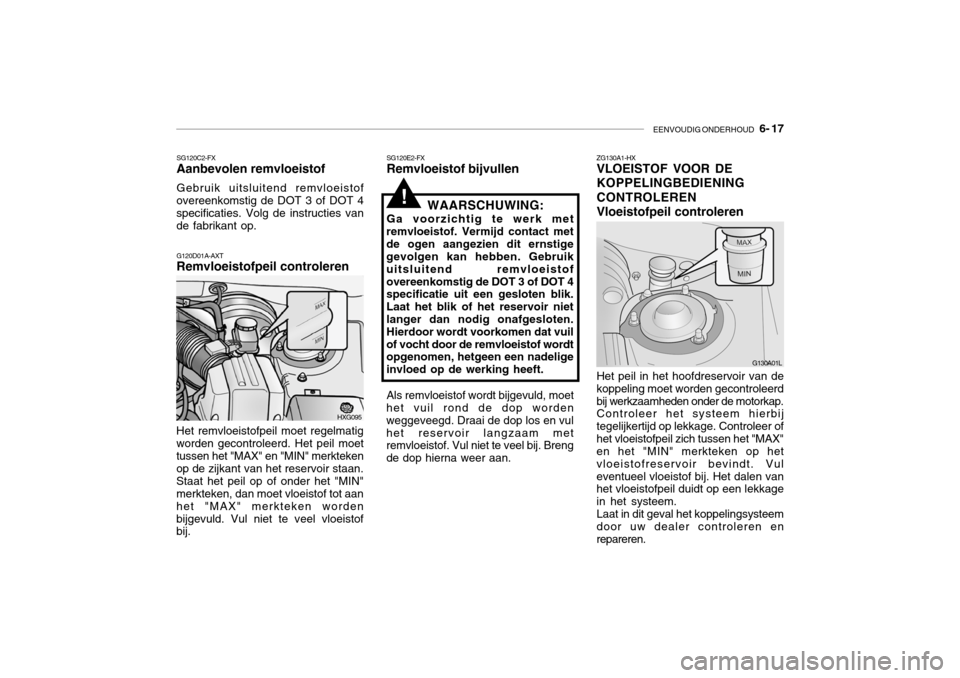

ZG130A1-HX VLOEISTOF VOOR DE KOPPELINGBEDIENINGCONTROLERENVloeistofpeil controleren Het peil in het hoofdreservoir van de koppeling moet worden gecontroleerdbij werkzaamheden onder de motorkap. Controleer het systeem hierbij tegelijkertijd op lekkage. Controleer ofhet vloeistofpeil zich tussen het "MAX" en het "MIN" merkteken op het vloeistofreservoir bevindt. Vuleventueel vloeistof bij. Het dalen van het vloeistofpeil duidt op een lekkage in het systeem.Laat in dit geval het koppelingsysteemdoor uw dealer controleren enrepareren.
G130A01L

6- 18 EENVOUDIG ONDERHOUD
SG140D1-FX Smering Voor de smering van de compressor
en de afdichtingen in het systeem moet de airconditioning elke week tenminste 10 minuten draaien. Dit is vooral van belang bij koudeweersomstandigheden als het airconditioningsysteem niet wordt gebruikt.
SG140C1-FX Controle van de werking van de
Airconditioning
1. Start de motor en laat deze enkele minuten versneld stationair draaien met de airconditioning ingesteld op max. koude situatie.
2. Als de uit de dashboard-openingen
stromende lucht niet koud is, moetde installatie door de HYUNDAI dealer gecontroleerd worden.
SG140A1-FXONDERHOUD AIRCONDITIONINGCondensor schoonhouden De condensor van de airconditioning en de radiateur moeten regelmatig worden gecontroleerd op vuil, dode insecten, bladeren enz. Dit kan dekoelcapaciteit nadelig beinvloeden. Verwijder aangekoekt vuil enz. Ga bij het verwijderen van vuil voorzichtig tewerk om schade aan de ventilator te voorkomen.
ZG130B2-AXVloeistof verversen Gebruik uitsluitend remvloeistof overeenkomstig de DOT 3 of DOT 4 specificatie. Zet de dop van het res- ervoir goed vast zodat wordtvoorkomen dat vuil het reservoir binnendringt. N.B.: Ler erop dat remvloeistof niet met minerale produkten wordtvermengd. Dit heeft defecte afdichtingen tot gevolg.
WAARSCHUWING:
Ga voorzichtig te werk metremvloeistof. Vermijd contact met de ogen aangezien dit ernstigegevolgen kan hebben. Verwijder gemorste remvloeistof direct omdat dit het lakwerk van de wagenaantast.
!
LET OP:
Als het airconditioning systeem
gedurende langere tijd werkt met een te laag koelmiddelniveau, zalbeschadiging van de compressor plaatsvinden.!

EENVOUDIG ONDERHOUD 6- 19
SG140B1-FX Aandrijfriem van compressor controleren Bij regelmatig gebruik van de airconditioning moet de spanning vande aandrijfriem van de compressor tenminste één maal per maand worden gecontroleerd. Controleer de spanning door de riem in het midden tussen de krukas en de compressorpoelie met een vinger naar beneden te drukken. De speling magniet meer dan 8 mm bedragen. Als u over het juiste gereedschap beschikt mag de speling onder een druk van98N niet meer bedragen dan 8 mm. Is de riem niet strak genoeg gespannen, laat hem dan door uw Hyundai dealerafstellen.
G140D01L
2,5L 3,0L/3,5L
Dynamo
Krukaspoelie
Stuurbekrachtigingspomp
Poelie compressor airconditioning Stuurbekrachtigingspomp
G145A02L-GXT VERVANGEN VAN HET LUCHTFILTER(Voor verdamper-/aanjagereen-
heid)
Het luchtfilter bevindt zich vóór de
verdamper achter het dashboard- kastje. Het dient om vervuilde lucht buiten de auto te houden en om delucht te filteren.
G145A01L

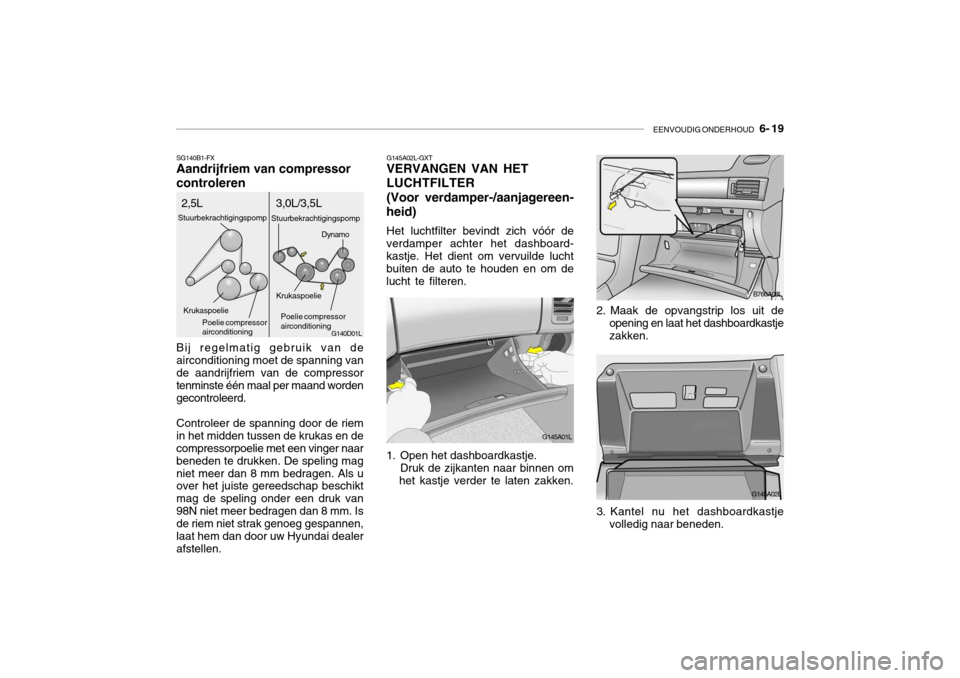

1. Open het dashboardkastje. Druk de zijkanten naar binnen om
het kastje verder te laten zakken.
B760A08L
2. Maak de opvangstrip los uit de opening en laat het dashboardkastje zakken.
Krukaspoelie
Poelie compressor airconditioning
G145A02L
3. Kantel nu het dashboardkastje volledig naar beneden.

6- 20 EENVOUDIG ONDERHOUD
G150A01L
30 mm (1,18 in.)
G145A03LG145A04L

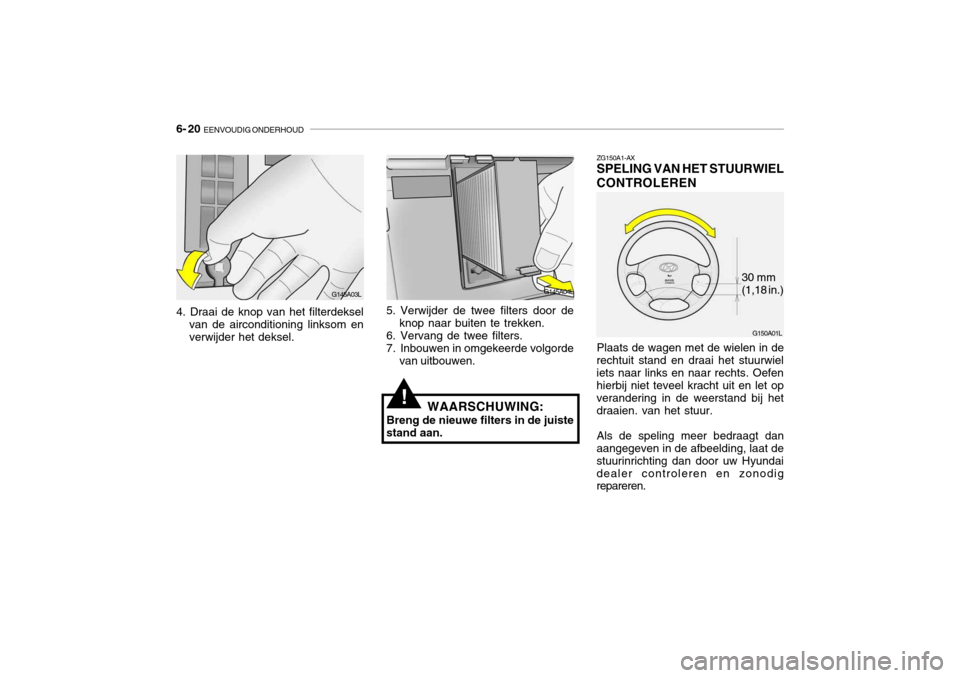

4. Draai de knop van het filterdeksel van de airconditioning linksom en verwijder het deksel. 5. Verwijder de twee filters door de
knop naar buiten te trekken.
6. Vervang de twee filters.
7. Inbouwen in omgekeerde volgorde
van uitbouwen. ZG150A1-AX SPELING VAN HET STUURWIEL
CONTROLEREN
Plaats de wagen met de wielen in de
rechtuit stand en draai het stuurwiel iets naar links en naar rechts. Oefen hierbij niet teveel kracht uit en let op verandering in de weerstand bij hetdraaien. van het stuur.
Als de speling meer bedraagt dan
aangegeven in de afbeelding, laat destuurinrichting dan door uw Hyundaidealer controleren en zonodig repareren.
!WAARSCHUWING:
Breng de nieuwe filters in de juiste
stand aan.
